2МВ. Легкие крейсеры итальянского флота


В итальянском флоте накануне войны числились 14 легких крейсеров. Из них – 2 старых, воевавших еще в 1-ю мировую войну; остальные 12 вошли в строй в течение 30х годов, и являлись современными кораблями. В ходе войны ВМС Италии приняли еще 3 новейших легких крейсера, но другие 9 кораблей этого типа, находившиеся на стапелях, так и не были достроены. В ходе войны правительство конфисковало два строившихся в Италии для Таиланда малых крейсера; их стали переоборудовать в крейсера ПВО, но до капитуляции Италии так и не успели ввести в строй.
ЧИТАТЬ ДАЛЕЕ

Артиллерийские полугусеничные тягачи Вермахта


Еще в 20-е гг., приступив к механизации Рейхсвера, немцы убедились в том, что гусеничная техника более эффективна, чем колесная, в деле буксировки артиллерии и боеприпасов. А в начале 30-х гг. при разработке тактики «блицкрига» они задались целью совместить высокую проходимость гусеничных машин с быстроходностью и лучшей управляемостью машин колесных. Так в Германии началась разработка полугусеничных тягачей трех классов (легких, средних и тяжелых), способных буксировать артиллерию или прицепы с грузом от 1 до 18 тонн.
ЧИТАТЬ ДАЛЕЕ

2МВ: германские Панцерваффе начала войны - легкие танки


Германии после поражения в 1-й мировой войне было запрещено создавать бронетанковые войска; тем не менее, с 1925 г. немцы в тайне начали эксперименты по разработке танка, выдавая его за трактор. А с приходом к власти нацистов они приступили к массовому выпуску бронетанковой техники и развертыванию танковых войск.
В октябре 1935 года в Германии были сформированы первые три танковые дивизии (в каждой имелось по два танковых полка, а так же стрелковая бригада, артиллерийский полк, противотанковый дивизион, и отдельные батальоны: разведывательный, саперный и связи). В наступлении на Польшу в сентябре 1939 года (что стало началом 2-й мировой войны) приняли участие уже шесть танковых дивизий, и четыре легких дивизии (частично оснащенных танками для совместных действий с кавалерией). Сразу после победы над Польшей (по полученному опыту боев) эти легкие дивизии так же были переформированы в танковые. В среднем количество танков в дивизии в этот период составляло от 300 до 330 машин. Но полученный боевой опыт показал громоздкость и неудобство управления столь крупными соединениями, и после разгрома Франции количество танковых полков в дивизиях было сокращено с двух до одного; соответственно, численность танков в дивизии уменьшилось до 150-160 машин.
ЧИТАТЬ ДАЛЕЕ

2МВ: авиация Польши в 1939 г.


На 1 сентября 1939 общая численность польских ВВС составляла 824 самолета, из которых 407 были боевыми (правда, в разных источниках цифры состава польской авиации отличаются). Истребительные силы Польши насчитывали около 160 исправных истребителей PZL P.11 и Р.7. Ударную авиацию представляли 36 средних бомбардировщиков PZL.37 «Лось» и 114 легких одномоторных пикировщиков PZL.23 «Карась». Кроме того, польские ВВС имели 84 разведывательных самолета различных типов.
ЧИТАТЬ ДАЛЕЕ

Бронеавтомобили Вермахта


В Германии, которой после поражения в 1-й мировой войне длительное время было запрещено создавать бронетехнику, после прихода к власти нацистов, наплевавших на все запрещения, с 1933 года начались активные работы по созданию бронетанковых войск. Но так как разработка и строительство танков – дело трудное и долгое, немцы большое внимание уделили созданию бронемашин, построить которые было значительно быстрее и легче, чем танки. За несколько лет они разработали и приняли на вооружение целый спектр бронеавтомобилей, многие из которых были фактически экспериментальными «пробами пера», и потому строились в количестве всего несколько десятков экземпляров. Чтобы не утонуть в обилии информации о машинах, практически не сыгравших никакой роли во 2-й мировой войне, я здесь дам информацию только о тех типах германских бронемашин, которые были построены в сотнях экземпляров, и активно участвовали в боях 2-й мировой…
ЧИТАТЬ ДАЛЕЕ

Гражданская война в Испании: истребители республиканцев (иностранного производства)


В эпоху бурного развития авиации Испания вступила в гражданскую войну, имея только отсталую авиатехнику, разработанную и выпущенную еще в 20 годы. Треть всего авиапарка испанских ВВС составляли примитивные для середины 30-х годов истребители Hispano-Nieuport-52 выпуска 1927 года. Их скорость едва доходила до 250 км/ч, в то время как истребители 30-х годов уже переступили отметку в 450 км/ч! Естественно, что тихоходные Ньюпоры быстро «ушли со сцены», как только уже в том же 1936 в Испанию стали поступать более совершенные самолеты нового поколения.
ЧИТАТЬ ДАЛЕЕ

Люфтваффе: транспортные и десантные самолеты и планеры


Военной авиации кроме боевых самолетов так же требуются в большом количестве и самолеты вспомогательные: транспортные, самолеты связи, самолеты и планеры для высадки десантов. Эти, как правило, тихоходные и слабо вооруженные, а то и вовсе безоружные летательные аппараты выглядели на фоне грозных истребителей и бомбардировщиков скромными «чернорабочими», однако в войне они играли не менее важную роль, чем боевые машины. От их деятельности зачастую зависели успехи или неудачи крупных войсковых операций - ведь невозможно победно завершить наступление без обеспечения надежной связи между воинскими группировками, своевременного снабжения войск продовольствием и боеприпасами, быстрого восполнения потерь в живой силе и технике. А десантные операции и снабжение подразделений, попавших в окружение, без вспомогательной авиации вообще невозможны. Немецкое командование это отлично понимало, и потому уделяло развитию вспомогательной авиации большое внимание.
ЧИТАТЬ ДАЛЕЕ

2МВ: советский подводный флот. Большие подлодки


Накануне Великой Отечественной войны командование советского Военно-Морского Флота (в соответствии с международными взглядами того времени на проблемы флотов) считало, что для решения разных задач необходимы подводные лодки с разными тактико-техническими элементами и разным вооружением. Общепринятым мнением в 20-30 годах 20-го века было, что флоту необходимы три вида подводных кораблей:
1. лодки позиционные (малые и средние), действующие против вражеских кораблей в ограниченных районах торпедами
2. подводные крейсера (большие лодки), уничтожающие противника в отдаленных районах торпедами и артиллерийским огнем
3. лодки эскадренные (большие), взаимодействующие со своими надводными эскадрами, сопровождающие в походах линкоры и крейсера, и вместе с ними участвующие в сражениях.
ЧИТАТЬ ДАЛЕЕ

false ShinMaywa US-2

ИСПАНСКИЙ ТАНК «ТРУБИА» - БЕСКОНЕЧНО ПРЕДСЕРИЙНЫЙ


В 1928 г. в Испании был построен первый танк собственной разработки. Работы над ним велись с 1926 г. на государственном заводе «Трубиа»; руководил разработкой капитан Руис де Толедо. Танки предполагалось строить серийно и в пулеметном, и в пушечном вариантах. Машина получила определение как «быстроходный танк пехоты», и официальное обозначение: Модель «Трубиа» Серия А.

ЧИТАТЬ ДАЛЕЕ

«Волшебный пинок»

Довольно продолжительное время самолеты взлетали с авианосцев почти как с сухопутного аэродрома – разгоняясь по полетной палубе, используя мощность только своего двигателя. К скорости самолета добавлялся лишь ход корабля. Но со временем стало понятно, что удлинять палубу бесконечно для более тяжелых машин не получится, и на авианосцы пришла катапульта.

Какие технические решения использовались при катапультном старте и чем отличались в этом плане американские и британские авианосцы?

До появления катапульт перед полетами самолеты перекатывали к заднему торцу полетной палубы и выставляя рядами в зависимости от взлетного веса: впереди – истребители, за ними бомбардировщики, последними – торпедоносцы. На разбеге самолеты почти сразу поднимали хвост и быстро разгонялись.

Со временем взлетный вес палубных самолётов рос, из-за чего увеличилась требуемая взлётная дистанция. Необходимо было «помочь» самолёту быстрее набирать взлетную скорость, и в носовой части полетной палубы начали устанавливать катапульты. По конструкции палубные катапульты были аналогичны корабельным: такой же силовой цилиндр, полиспаст, тросы. Во многих случаях на авианосцах монтировалась стандартная серийная корабельная катапульта, иногда даже с той же разгонной фермой.

«Американская классика»

Американцы трезво рассудили, что колёсному самолёту даже с помощью катапульты нужно разбегаться на «своих троих» – на собственном шасси. Разгонный путь закрепили под палубой. Салазки, на которых на корабельных катапультах разгонялись гидросамолеты, заменили на небольшой челнок. Разгонный путь закрыли съёмными (для обслуживания) панелями, оставив узкую прорезь, из которой над палубой торчала небольшая головка с крюком. Похожие крюки поставили на самолётах. Перед стартом челнок соединяли с самолётом тросом с двумя петлями – бридлем. Самолёты разгонялись несколько неестественно – задрав нос практически на взлётный угол. Катапульта легко «преодолевала» такое увеличение лобового сопротивления самолёта, зато в момент отрыва подъемная сила была максимальной.

Если на салазки корабельной катапульты самолет устанавливался краном «точно по месту», на авианосце требовалось сначала выставить самолёт точно над разгонным путем.

Американцы разработали простую и надежную технологию катапультного взлёта, которую применяли до 50-х годов. Самолет на собственной тяге следовал к месту старта. Пилоту помогала палубная команда и специальные приспособления, устанавливаемые на стартовой позиции: параллельно разгонной дорожке закреплялись направляющие в виде отрезка трубы или деревянных брусков. Для их установки в палубе имелись специальные отверстия, а на направляющих – штыри.

Расположение отверстий для установки направляющих соответствовало колее и базе шасси всех типов самолетов авианосца, приспособленных для катапультного взлёта. При взлёте нового типа самолёта (пикировщика вместо истребителя, например) расстановка направляющих менялась по разметке, нанесенной на палубе. Когда самолет подходил к месту старта по диагонали (на эскортных авианосцах из-за узкой палубы самолёт подходил к площадке сзади), ставились два бруса: для одного из колес основных опор и для хвостового колеса. У левой катапульты направляющая основного колеса ставилась справа, хвостового – слева (на правой катапульте – наоборот). При подходе самолета к левой катапульте он касался правым колесом бруса и останавливался, а палубная команда начинала толкать его хвост до упора костылём в задний ограничитель.

Затем самолёт перемещался вперед до упора о поперечный брус, закрепленный сбоку от продольного. В этом положении к самолету «подгоняли» челнок и набрасывали бридль, а к хвостовой скобе цепляли задержник – он соединял самолет с палубой и удерживал его до максимального стартового натяжения челнока катапульты. С “палубной” стороны задержника имелись цапфы для зацепления за зубчатую рейку, заделанную в палубе на некотором расстоянии от разгонного пути.

Рейка обеспечивала установку задержника при любой длине фюзеляжей базирующихся на авианосце самолетов. С «самолетной» стороны находился широкий крюк, которым задержник цеплялся к скобе в хвосте самолета. После установки бридля и задержника, убиралась поперечная колодка и небольшим давлением в цилиндр система «задержник – самолет – бридль» натягивалась. Пилот давал полный газ, «стреляющий» офицер – отмашку, оператор открывал клапан – взлет!

На больших авианосцах типа «Йорктауна» или «Эссекса» кроме катапульт на полетной палубе имелась траверсная (поперечная) катапульта на ангарной палубе. Это было сделано для взлета дежурных истребителей: при возвращении самолетов на авианосец они обычно накапливались в носу и взлет был уже невозможен. Чтобы установить самолет за челноком, к выступающей части ангарной площадки пристыковывались аутригеры с гнездом для задержника. Катапульта работала в обе стороны.

Переход самолетов на шасси с носовой опорой улучшил маневренность самолетов на палубе. Установка по месту самолетов с носовым колесом упростилась: пилот видел перед собой разметку на палубе и разгонный путь, и на малом газу выруливал достаточно точно. Пилоту мог помочь один из регулировщиков, установив водило на оси самоориентирующегося носового колеса, поворачивая его в нужное время в нужную сторону. При управляемой носовой тележке задача еще более упрощалась. К тому же, подобное шасси допускало небольшие углы между продольной осью самолета и прорезью челнока. Достаточно было точно установить переднее колесо – в движении самолет сам выходил на нужную соосность.

Управляемая носовая тележка позволила ввести автоматическую систему центровки самолета на катапульте. В районе старта с двух сторон разгонного пути под палубой уложили электрические кабели. Проходящий по ним ток создавал электромагнитное поле, которое улавливают датчики в носу самолета. Сигнал от датчиков передается на гидросистему управления передней опорой. Пилот направляет самолет в сторону катапульты, а дальнейшее «прицеливание» происходит автоматически.

В 60-е годы произошли существенные изменения в технологии катапультного взлета, связанные с переходом на жесткую тягу к челноку. Переднюю опору шасси палубных самолетов стали делать усиленной, поворотной, с двухколесной тележкой. На поворотную часть спереди шарнирно установили жесткую тягу-штангу с Т-образным концом. Гидроприводом штанга может радиально опускаться и подниматься. Теперь «башмак” челнока катапульты не заходит за переднюю опору шасси самолета. Чтобы при остановке челнока в конце разгона колеса не цепляли “башмак”, его ширину сделали чуть меньше просвета между колесами. После освобождения от катапульты штанга автоматически прижимается к стойке опоры и не мешает при уборке шасси. “Башмак” на челноке быстросъемный, так что “старые” самолеты могут пользоваться той же катапультой, но после замены “башмака” и с помощью бридля. Так до недавнего времени происходило на французском «Де Голле»: штурмовик «Супер Этандар» тянул бридль, а истребитель «Рафаль» имеет жесткую тягу.

Усиленная конструкция передней опоры, приспособленная для жесткой сцепки с челноком, позволила перенести на нее и скобу задержника. Теперь на старте планер самолета не растягивается между бридлем и задержником, все усилия передаются через переднюю стойку.

С переходом на жесткую связь с “челноком” центрировать самолет по оси разгонного пути стали с помощью направляющего «желоба», устанавливаемого на прорезь катапульты. Расстояние между стенками «желоба» равнялась просвету между колесами носовой тележки. С появлением автоматической системы “желоб” устанавливать перестали. Упростился процесс установки самолета на катапульту: самолет с опущенной штангой и установленным задержником подъезжает к “башмаку”, штанга переезжает его и зацепляется за передний торец, а цапфы задержника одновременно входят в прорезь на палубе. Все это происходит автоматически, практически без участия палубной команды.

Британский подход – усложнить, чтобы упрощать

На британских авианосцах долго обходились без палубной катапульты. В 1935 году при модернизации авианосцы «Глориес» и «Корейджес» получили по две корабельные катапульты. Чтобы не резать палубу, разгонный путь уложили прямо на нее, прикрыв с боков плитами. Возможно из-за этого, а может, чтобы иметь возможность запускать и гидросамолеты, адаптировать катапульты к палубным условиям не стали, сохранив старую разгонную тележку. На тележке имелись четыре высокие стойки, на которые устанавливался самолет своим фюзеляжем (летающая лодка «Валрусе» – лодочным корпусом). В фюзеляже в этих местах делались усиления и выводились цапфы.

При остановке тележки в конце разгонного пути передние стойки и вершины задних заваливались вперед и самолет как бы повисал в воздухе. Так как практически все британские поплавковые гидросамолеты имели колесных «братьев», цапфы под катапульту монтировались на всех самолетах, и палубной катапультой могли воспользоваться самолеты разных типов.

Если на бортовую катапульту гидросамолет устанавливали с помощью крана, на стартовой позиции палубной катапульты был сделан «подиум», на который самолет наезжал. После этого его выставляли горизонтально и цепляли стойки тележки.

На катапультах авианосцев предвоенной и военной постройки «корабельные» тележки были заменены на новые, которые позволяли устанавливать самолеты, значительно отличавшиеся длиной фюзеляжа. Тележка состояла из двух связанных между собой частей, расстояние между которыми регулировалось. Самолеты вывешивались на стойках тележки и некоторые (истребитель «Сифайр», например) разгонялись, не касаясь колесами палубы. Тележку тянул челнок, соединявшийся тягами с вершинами ее передних стоек.

При остановке тележки челнок проскакивал вперед и заваливал стойки. Чтобы точно выставить самолет на старте, по сторонам разгонного пути были уложены направляющие продольные брусья, а из палубы поднимались клавишные колесные упоры, служившие задержником.

В войну британцы по ленд-лизу получили американские эскортные авианосцы вместе с самолетами, вот только американские самолеты не могли пользоваться британскими катапультами, и наоборот. После войны британцы отказались от разгонных тележек, перейдя на американский способ со сбрасываемым бридлем. Вот только американский тип задержника не мог быть использован, так как в конструкции британских поршневых самолетов не предусматривалось соответствующие усиления фюзеляжа. В качестве задержника применили выдвижные клавишные тормозные колодки, которые в момент старта прятались вровень с палубой.

Когда в рамках НАТО потребовалась унификация систем, британцы перешли на американскую технологию катапультирования с тросовым бридлем и задержником, усилив соответственно конструкцию своих новых палубных самолетов. Только им не понравилась вся эта возня с установкой самолетов на стартовой позиции, требовавшая многочисленного персонала. Этот процесс британцы кардинально механизировали.

Для точной поперечной установки в палубе смонтировали два ряда убирающихся колесных упоров, поднимавшихся «домиком». Для установки самолета точно над прорезью челнока применялась поперечная роликовая дорожка с электроприводом на ролики, уложенная перед передним рядом упоров. Когда самолет выезжал на стартовую позицию, он упирался основными колесами в первый ряд щитков, при этом колеса оказывались на роликовой дорожке, которая сдвигала самолет влево-вправо. После этого цеплялся бридль и задержник; затем первый ряд упоров опускался, бридль натягивали, и самолет «переезжал» до второго ряда упоров. Перед стартом по команде стреляющего второй ряд убирался. Впоследствии второй ряд упоров был демонтирован или не использовался.

Особенностью отличался взлет тяжелых самолетов: из-за небольших размеров авианосцев и, соответственно, короткого разгонного пути, «Скимитары», «Буканиры» и «Фантомы» стартовали с увеличенным (взлетным) углом атаки.

На «Скимитаре» и «Буканире» скоба задержника находилась в хвосте фюзеляжа, перед ней стояла выдвижная «пята» с колесом. Когда перед стартом колесные упоры убирались и челнок подавался вперед, задержник подтягивал хвост самолета к палубе, и он «садился» на хвостовую «пяту», а носовая часть «вздыбливалась». В таком положении самолет стартовал и, благодаря расположению крюков бридля по оси основных колес, разгонялся с поднятой передней опорой.

На американском «Фантоме», как и на некоторых других палубных самолетах, носовая стойка могла сильно удлиняться гидравликой. Когда британцы приняли на вооружение “Фантом”, они попросили компанию «Макдоннел Дуглас» еще больше удлинить стойку, так как британская система «задирания носа» самолета для “Фантома” не годилась: крюки для бридля стояли перед основными опорами, а задержник крепился далеко от хвоста, и при натяжении бридля нос самолета прижимало к палубе.

Что касается других авианосных держав, то на японских авианосцах катапульт не было, а французские послевоенные авианосцы использовали американские наработки...

Андрей Никифоров

ссылка

БРОНЕТАНКОВАЯ ТЕХНИКА ЯПОНИИ ВТОРОЙ МИРОВОЙ ВОЙНЫ (2)


Средние танки в 30-е годы считались «оружием прорыва», средством подавления противника, так как могли нести более крупное вооружение, чем легкие танки, и имели более толстую броню. Средние танки были значительно более трудоемкими и дорогими; поэтому к началу 2-й мировой войны во всех армиях мира их было меньше, чем танков легких. Однако опыт уже первых боев и большие потери легкой техники привели к увеличению производства средних танков, которые заняли главенствующее положение в системе танковых вооружений всех европейских стран. В Японии тоже осознали значение средних танков и в ходе войны расширили их производство, хотя из-за слабой танкостроительной промышленности построенные в довоенное время многочисленные легкие танки продолжали доминировать на тихоокеанском театре военных действий.
ЧИТАТЬ ДАЛЕЕ

Броненосный крейсер "Георгиос Авероф"

см. далее

БРОНЕТАНКОВАЯ ТЕХНИКА ЯПОНИИ ВТОРОЙ МИРОВОЙ ВОЙНЫ (1)


Япония приступила к развитию собственного танкостроения на рубеже 20-30-х годов; до этого японцы почти десятилетие изучали опыт стран, широко применявших танки в 1-ю мировую войну. Для испытаний и освоения основ строительства бронетехники японское руководство в течение 20-х гг закупало у европейцев различные образцы танков и бронемашин, а в начале 30-х предприятия тяжелой промышленности Японии начали производство бронетехники собственной разработки. Однако недостаточный технический уровень японских заводов и их ограниченные мощности не позволили японцам создать мощные бронетанковые силы. К тому же танкостроение явно не относилось к числу приоритетных отраслей японской экономики: гораздо больше средств и усилий японцами вкладывалось в военное судо и авиастроение, а также в производство стрелкового оружия и средств ПВО. Такая ориентация военной промышленности объяснялась планами ведения войны в районах Тихого океана и в специфических условиях природы Дальнего Востока. Как гористая дальневосточная местность, так и россыпь небольших тихоокеанских островов препятствовали широкому применению танковых войск, а потому развитию бронетехники в Японии уделялось далеко не главное внимание. Производство танков развивалось медленно. В 1931 – 1935 годах японская армия получила только 574 танка; боевые действия против Китая в 1937 году Япония начала, имея в Маньчжурии всего 400 боевых машин. Правда, война в Китае несколько «подстегнула» танковое производство. К середине 1939 года японскими предприятиями было изготовлено 2.020 танков, но в войсках их имелось всего 720. Для сравнения: Германия в сентябре 1939 года располагала 3.195 танками, а к июню 1941 года – 5.639; СССР к июню 1941 года вообще имел около 22.600 танков. Самого высокого уровня годового производства японцы добились в 1942 м, построив за 12 месяцев 1.191 танк. В Германии же за 1942 год изготовили 6.200, а в СССР – 24.446 танков. На этом фоне только годового производства бронетехники европейскими странами довольно жалко выглядит цифра в 6.714 танков, изготовленных японцами за все время их танкостроения – с 1931 по 1945 год.
ЧИТАТЬ ДАЛЕЕ

Kyushu J7W "Shinden" - утка по-японски


История создания "Синдена" началась на заре 1942-го года, когда техническая комиссия Императорского флота выдала тактико-техническое задание на перспективный высокоскоростной истребитель-перехватчик, соответствующее требованиям спецификации 17-Си оцу (тип Б), конструкторам Технического Университета "Кайгун Коку Хомбу".

Сделано это было потому, что проект имел низкий приоритет, а специалисты университета не были загружены решением первоочередных задач, имея возможность выделить время для фундаментальных разработок. Однако вскоре для убыстрения работ над проектом компанией "Дай-Ичи Кайгун Коку Джиуджицу-Се" - Первым Авиационным Техническим Арсеналом флота (компанией более известной в мире под названием "Кугисе") в помощь конструкторам университета была выделена группа разработчиков во главе с инженером-пилотом капитаном Масаоки Цуруно.
Именно ему принадлежала идея скомпоновать новый истребитель по инновационной для того времени аэродинамической схеме "утка". (Это потом, через десятки лет, такая схема станет обычной, как для самолетов, так и для управляемых ракет, а на момент окончания Второй Мировой войны только три проекта могли похвастаться такой оригинальной компоновкой. Итальянская фирма SAI-Ambrosini предложила проект экспериментального самолета под обозначением SS-4, и американская компания "Curtiss" спроектировала свой агрегат под обозначением XP-55 "Ascender".

Но ни тот, ни другой так и не воплотились "в железо", оставшись на чертежных досках. Поэтому именно "Синден" можно по праву назвать первым в мире самолетом, реализованным по схеме "утка". Сложно сказать, откуда у нее появилось такое смешное название, но хочется думать, что при взгляде именно на самолет Цуруно у инженеров проявлялись ассоциации с этой птицей. Вытянутая шея с тупым скругленным клювом, массивный корпус с короткими крыльями, расположенными почти у самого хвоста.
Первичный вариант проекта получил рабочее обозначение X-18. Разумеется, что у конструкторов отсутствовали какие-либо данные о поведении летательного аппарата с такой схемой, поэтому для скорейших исследований в этой области инженерам Первого Авиационного Технического Арсенала флота ("Кугисе") было поручено спроектировать беспилотную модель и совместно со специалистами компании "Йокосука" провести полную программу летных испытаний для исследования аэродинамических свойств конструкции со схемой "утка". Проект планера получил обозначение "Кугисе" MXY6. К августу 1943-го года по заказу Технического Университета "Кайгун Коку Хомбу" на заводе компании "Чигасаки Сейзо Кайгун Коку" в Канагаве были изготовлены три опытных экземпляра планеров MXY6. Конструкция планеров была цельнодеревянной, с неубирающимися шасси и крылом малой стреловидности. В задней центральной части консолей были расположены плоскости курсовой стабилизации. В передней части фюзеляжа были установлены горизонтальные стабилизаторы с рулями высоты.

Началась программа летных испытаний планера. В начале 1944-го года были произведены несколько тестовых полетов планеров "Кугисе" MXY6, оснащенных небольшими четырехцилиндровыми двигателями воздушного охлаждения фирмы "Нихон Найненки" "Семи" тип 11 (Ха-90), мощностью 22 л. с. с двухлопастным толкающим винтом малого диаметра.
Однако руководство "Кайгун Коку Хомбу" не стало дожидаться окончания полного цикла этих испытаний. Сразу после подтверждения состоятельности концепции схемы "утка", компания с подачи технической комиссии флота разместила заказы на разработку двух первых прототипов "Синдена" фирме "Кюсю", но уже в рамках другой спецификации - 18-Си оцу (тип Б). (До 1943-го года "Кюсю" именовалась "Кайгун Коку Ватанабе Теккосе" или просто "Ватанабе". Именно поэтому, в кодовом обозначении самолета J7W1 присутствует литера "W".) Компания никогда прежде не имела опыта в разработке высокоскоростных самолетов, но зато обладала свободными конструкторскими мощностями. Тем не менее, флот решил передать в помощь фирме часть сотрудников "Кугисе" (Первого Авиационного Технического Арсенала флота) во главе с Цуруно.
Официально компания "Кюсю" начала работы над проектом, в дальнейшем получившим полное обозначение "экспериментальный высокоскоростной истребитель-перехватчик берегового базирования малого радиуса действия "Кюсю" J7W1 "Синден", соответствующий требованиям флотской спецификации 18-Си оцу (тип Б)", в июне 1944-го года. Здесь следует отметить, что еще в самом начале работ над концепцией нового истребителя Цуруно предложил идею заменить в дальнейшем поршневой двигатель с толкающим винтом на турбореактивный. Этим и объясняется такое неожиданное расположение двигателя - в задней части фюзеляжа. Специалисты "Кюсю" вели работы над двумя модификациями самолета, одного под поршневой двигатель "Мицубиси" MK9D (Ха-43), другого под турбореактивный "Исикаваяма-Сибаура" Не-130, почти одновременно.

Прежде всего, для решения вышеизложенных задач, самолет должен был обладать очень высокой скоростью, для того, чтобы минимизируя потери, избежать возможного столкновения с истребителями сопровождения. Кроме того, он должен был иметь очень высокие показатели в скороподъемности, чтобы повысить вероятность перехвата достаточно быстрых "Сверхкрепостей" еще на подходе к цели. Большая высота полета также была сочтена не излишней. Четвертый, и, пожалуй, основной фактор, который должен был стать доминирующим, являлось сверхмощное вооружение. Для того чтобы сбить, или хотя бы вывести из строя огромные бомбардировщики, обладающие колоссальным запасом живучести, и, к тому же, весьма не слабым оборонительным вооружением, требовались немалые усилия. (20 мм пушки, до конца войны остававшиеся весьма грозным авиационным вооружением, для стрельбы по таким гигантам, как Б-29 становились уже почти бесполезными.)
Такие факторы, как маневренность и дальность полета были сочтены второстепенными. Удивительно, но именно такая характеристика, как большая дальность, ставшая такой критичной для японских самолетов на начальном этапе войны на Тихом океане, отошла на самый последний план. Самолет не зря был охарактеризован в спецификации, как "перехватчик малого радиуса действия". Все эти требования были сформулированы в тактико-техническом задании спецификации 18-Си оцу (тип Б), и конструкторы "Кюсю" великолепно справились с ними.

Первый прототип самолета был готов только к апрелю 1945-го года, через десять месяцев после получения технического задания. В конструкцию планеров "Кугисе" MXY6 были внесены весьма существенные изменения. Прежде всего, конструкторы озаботились установкой мощного вооружения: в носовой части планера была расположена батарея из четырех 30-ти миллиметровых пушек "тип 5". Поскольку пушки имели весьма солидные габариты, (их длина составляла 2060 мм, а масса 70 кг) конструкторам "Кюсю" пришлось существенно изменить форму и размеры носовой части истребителя.

Длина и диаметр носового обтекателя были увеличены. На эти переделки пришлось пойти также и потому, что передняя стойка шасси стала убираемой, причем убираемой в направлении к носу. О причинах, по которым стойки шасси пришлось делать чрезвычайно длинными, будет сказано несколько ниже. Заметно изменилась конструкция кабины: из-за того, что установленный в конечном итоге двигатель имел значительно большие габариты, чем тестовый, кабина несколько сместилась вперед, по сравнению с первоначальным планером, оказавшись перед крылом, полугаргрот стал более заметным. Фонарь кабины стал больше и приобрел сформировавшиеся очертания оплетки. Несколько увеличилась площадь и стреловидность крыла и вертикального оперения. Основные стойки шасси также стали убираемыми.
Главнейшей же задачей, решенной инженерами "Кюсю" при разработке конструкции самолета стала, конечно же, установка двигателя. Мощнейший из когда-либо выпущенных до этого момента японской авиационной промышленностью поршневой двигатель доставил конструкторам немало хлопот. К ним можно отнести и большие габариты, и высокую массу, а главное, проблемы с охлаждением. До этого еще никто в мире не устанавливал 18-цилиндровый радиальный двигатель воздушного охлаждения в задней части фюзеляжа. Во всех "классических" схемах проблема охлаждения решалась "в лоб", и в прямом, и в переносном смысле.

Двигатель, установленный в носовой части фюзеляжа, почти всегда охлаждался набегающим встречным потоком воздуха, которого в большинстве случаев хватало не только на охлаждение самого двигателя, но и на другие, не менее важные цели. На наиболее же известных образцах самолетов с "задним" расположением двигателей, таких как американский Bell P-39 "Airacobra", германский Dornier Do.335 "Pfeil", и шведский SAAB J-21, такая проблема не стояла. Двигатели на всех этих самолетах были жидкостного охлаждения. Сложнейшая ситуация, в которой оказались разработчики, была разрешена с потрясающей гениальностью.

Это сейчас, с высоты пройденных десятилетий, кому угодно покажется, что такое решение напрашивалось само собой, но стоит вспомнить слова: "все гениальное - просто". Достаточно только обратить внимание на тот факт, что в течение всей второй половины прошлого столетия большая часть и истребителей, и самолетов остальных типов проектировалась именно по такой схеме охлаждения двигателя, до этого же ее не использовал никто!!! Охлаждающий воздух поступал в двигатель через два узких воздухозаборника, расположенных вдоль боковых поверхностей фюзеляжа. (Имеет смысл вспомнить, как выглядели наиболее известные самолеты второй половины двадцатого века: МиГ-25, Ту-22М, F-15 "Eagle", "Harrier", и особенно знаменитейший F-4 "Phantom". Поистине, то, насколько конструкторский гений коллектива "Кюсю" опередил свое время, вызывает восхищение!)
Продолжая тему рекордов "Синдена", необходимо вернуться к разговору о вооружении. "Синден" обладал самым мощным вооружением среди одномоторных истребителей Второй Мировой войны! Мало того, он мог составить конкуренцию самым тяжеловооруженным двухмоторным истребителям в мире! Тот же германский двухмоторный реактивный истребитель Messerschmitt Me.262A-1 "Schwalbe", вооруженный также как и "Синден" четырьмя 30-ти мм пушками, отличался ненамного большей массой секундного залпа. На "Мессершмитте" были установлены пушки MK.108, обладавшие меньшей начальной скоростью и массой снаряда и меньшей дистанцией эффективного поражения, чем пушки "тип 5".

Специально для "Синдена" был увеличен стандартный боекомплект "типа 5". Вместо обычных 42-х снарядов, на каждый ствол перехватчика пришлось по 60. Пушки были установлены попарно, верхняя пара на 0,5 м ближе к кабине пилота. Большой вес всей артиллерийской системы помогал компенсировать массу винтомоторной группы. Впоследствии предполагалась установка модернизированных пушек "тип 17", обладавших значительно большей скорострельностью и уже находившихся в разработке.
Конструкторы учли также, что на тренировочных экземплярах "Синдена" вместо четырех 30-ти мм пушек "тип 5" будут использоваться четыре пристрелочных 7,92 мм пулемета "тип 1", совместно с кино-фотопулеметом. Заканчивая разговор о вооружении, можно вспомнить, что на истребителе была предусмотрена возможность установки подкрыльевых бомбовых пилонов, для подвески двух 60 кг бомб, либо четырех 30 кг.

В начале мая 1945-го года был совершен первый пробный запуск двигателя на заводе "Харуда" компании "Кюсю" в Фукуоке. Были выявлены некоторые незначительные недоделки, но в целом самолет сочли готовым к испытаниям. Сразу после устранения дефектов самолет был перевезен на аэродром Мусирода в Хукуоке, городе в северной части острова Кюсю, для проведения летных испытаний, первая попытка которых закончилась неудачно. Истребитель вывели из ангара и запустили двигатель. Масаоки Цуруно лично сел в кабину, и машина быстро стала набирать скорость. В момент, когда самолет уже начинал отрываться, носовая его часть довольно сильно приподнялась, переднее шасси оторвалось от земли, и лопасти винта неожиданно стали скрести по земле. Цуруно заглушил двигатель, и истребитель остановился. Лопасти винта были погнуты на длину сантиметров в 30. Нижняя часть вертикальных плоскостей тоже сильно пострадала.
Эта неудача отодвинула первый полет почти на три месяца. Конструкторам пришлось решать проблему путем небольшого удлинения основных стоек шасси. Основной же доделкой, связанной с касанием земли лопастями на взлете, стала установка дополнительных неубирающихся шасси в нижней части вертикальных плоскостей. Конструкция получила название "шасси Сирагику".

Задержки с первым полетом были вызваны еще и несвоевременными поставками необходимого оборудования и запасных частей. Конструкторов по прежнему волновал вопрос перегрева двигателя на земле. Тем не менее, первый полет все же состоялся 3-го августа 1945-го года с аэродрома Мусиродо в Хукуоке. Вместо артиллерийской батареи были установлены муляжи двух орудий, а запас топлива и масла максимально ограничен. Самолет пилотировал тест-пилот компании "Кюсю" Йоситака Мияиси. Первый полет был очень коротким: истребитель оторвался от земли на скорости 194 км в час и, набрав высоту 400 м, ускорился до 260-ти км в час, затем развернулся и ушел на посадку.
Результаты первого полета были признаны удовлетворительными, однако выявились серьезные недостатки. Самым главным из них стал реактивный момент огромного винта при слишком резком ускорении. Сказывалась короткая база и недостаточная площадь вертикального оперения. Та же причина послужила возникновению сильного статического эффекта "косого обдува", что приводило к полной невозможности триммирования на взлете и посадке. Также посадочная скорость 240 км в час была сочтена слишком высокой.

Были зафиксированы значительные вибрации основного ведущего вала. 6-го и 8-го августа были совершены еще два испытательных полета, подтвердившие результаты. В общей сложности во всех трех полетах суммарно самолет налетал 45 минут. Максимальная высота, на которую была поднята машина - 500 м, максимальная скорость - 260 км в час. Во время второго и третьего полета были выявлены некоторые дефекты, связанные с конструкцией крыла. Здесь также стоит отметить, что на взлете и посадке самолет был очень требовательным к пилоту, поэтому летать на нем могли бы только высококвалифицированные летчики, которых в Японии оставались к концу войны буквально единицы.

По общему признанию, все вышеуказанные недостатки могли быть устранены в самые кратчайшие сроки, и истребитель обещал стать очень перспективным. Однако воплотить замыслы в жизнь помешало окончание войны. Второй прототип все-таки успели достроить, но он так и не был опробован. На чертежной доске остался улучшенный вариант "Синдена" "Кюсю" J7W2 "Синден-Каи", оснащенный реактивным двигателем "Исикаваяма-Сибаура" Не-130, с тягой 900 кг.

В сентябре 1945-го года база авиации флота Мусирода в Хукуоке была оккупирована американцами. Среди 145-ти образцов авиационной техники захваченных ими, был и один из двух прототипов "Синдена". Самолет был очень сильно поврежден, двигатель отсутствовал. Экземпляр был разобран и переправлен в США на полигон Wright Field (нынешняя авиабаза Wright-Patterson).
При помощи японских специалистов самолет был восстановлен и прошел цикл испытаний под обозначением FE-362 (затем T.2-326). Результаты впечатлили американских инженеров, интересовавшихся поведением летательного аппарата, созданного по оригинальной аэродинамической схеме. Более всего они были удивлены маневренными характеристиками.
После прохождения цикла испытаний, самолет был направлен в музей авиации "Willow Grove Doylestown", а оттуда в 1960-м году в музей Смитсоновского авиационного института. Сейчас "Синден" находиться в музее авиатехники "Paul E. Garber" в штате Мериленд, являющемся частью Национального Аэрокосмического музея в Вашингтоне. ( С.)

https://foto-history.livejournal.com/13019457.html

Дымящий "Кузя" и затонувший плавучий док... Это вам не всемогущий ВМФ США!

Долго не хотел писать эту статью, но все-таки понял что нужно. Нужно не для того что бы поиздеваться (хотя и не без этого) над американцами, а что бы показать, что в армиях и на флотах разных стран, аварии, катастрофы и разного рода проблемы, это не что-то из ряда вон выходящее, а обычное явление.

Много было насмешек про дымящего "Кузю", который якобы из последних сил добирался до места проведения военной операции против бармалеев в Восточном Средиземноморье... Сколько было насмешек и иронии... Ну что же, посмеемся вместе!

Это новейший боевой корабль USS Freedom США прогревает двигатель.

У причала американского города Сан-Диего облаком густого черного дыма окутался американский корабль USS Freedom, простоявший там после продолжительного ремонта, пишет местный веб-портал eCoronado.com.

Заместитель командующего третьего флота США по связям с общественностью Джулия Холланд пояснила, что это обычное явление – после девятимесячного простоя в дизелях образовался нагар.

Так же было много сарказма по поводу потери двух палубных истребителей...

Это похожий инцидент, но только уже у наших "партнеров". Плевать что такие аварии это не редкость, главное обосрать "свое", "родное"!

Ну как смешно?

Еще часто можно услышать про ржавые российские корабли... Ну что же, давайте смеяться дальше.


Это заход в Чёрное море американского боевого корабля USS «Форт МакГенри».

А совсем недавно, все кому не лень ловили хайп по поводу затонувшего плавучего дока ПД-50...

Да, скорее всего имела место преступная халатность и такое, как знают все, немыслимо для всемогущего американского флота.

Это эсминец ВМС США столкнулся с торговым судном у берегов Японии

В результате столкновения американского эсминца «Фиджеральд» с филиппинским контейнеровозом у берегов Японии пропали семеро военнослужащих ВМС США. Трое американских военных, включая капитана, получили ранения, говорится в заявлении военно-морских сил.

Кстати, неполживый YOUTUBE тщательно зачистил все видео по этому инциденту, а их было немало! Наверное сбой произошел.

А это уж американский ракетный эсминец «Джон Маккейн» (USS John S. McCain), который ранним утром 21 августа столкнулся с торговым судном Alnic MC, следуя в порт Сингапура.

Инцидент произошёл в районе Малаккского пролива, сообщили в пресс-службе седьмого флота ВМС США.

«Ракетный эсминец «Джон Маккейн» столкнулся 21 августа с торговым судном Alnic MC, когда двигался к востоку от Сингапура и Малаккского пролива», — говорится в заявлении.

В результате инцидента пятеро военнослужащих получили ранения, десять пропали. Для их поисков была организована спасательная операция.

А в ноябре того же года, как сообщили представители седьмого флота американских Военно морских сил у себя в Twitter, эсминец с управляемым ракетным оружием «Бенфолд» отрабатывал навык буксировки в заливе Сагами, когда буксир потерял управление и врезался в борт военного корабля. Правда тут видимо халатность уже японских моряков, но тем не менее...

Т.е. за пол года (с июня по ноябрь 2017-го года) произошло сразу три инцидента и были как раненные так и трупы! Как после показала проверка, на кораблях творился полный бардак, но это уже другая история, кстати, не менее интересная!

ссылка

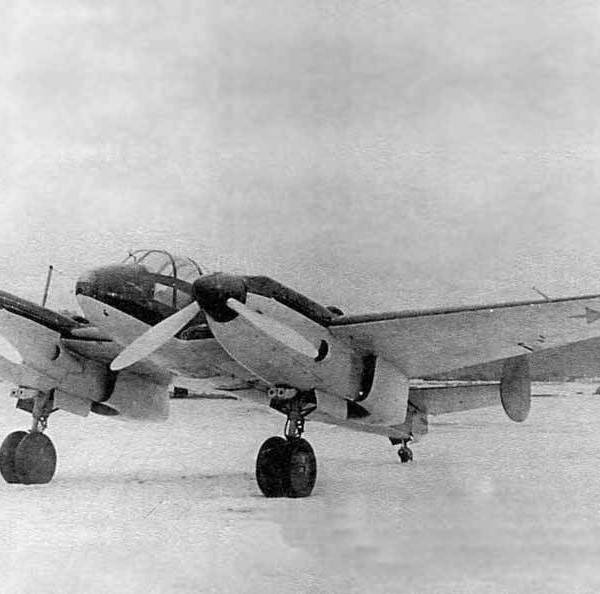

Бомбардировщики Яковлева. Як-2 и Як-4

Действительно, как показали личные опросы, 99,9% людей фамилию конструктора Яковлева связывают исключительно с истребителями.

Так-то оно так, и Як-9 действительно нужно считать воздушным символом Победы наравне с Т-34. Но сегодня хотелось бы поговорить о бомбардировщиках Яковлева Як-2 и Як-4. Они заслуживают того, ибо машины вышли неординарные, и, если бы не война, судьба их могла сложиться совершенно иначе.

Но – по порядку.

Конечно, начнем с ассоциаций того времени. Яковлев – это нечто красивое и легкое. Да, действительно, самолеты Яковлева отличались некоторым шармом, а так как в основном конструктор работал над небольшими самолетами, то быть им легкими и быстрыми сам бог велел.


Ну и дар конструктора у Яковлева имел место быть.

Стоит сказать несколько слов о самой эпохе. Аэроплан времен Первой мировой войны окончательно превратился в самолет и «встал на крыло». И, если говорить о датах, то на рубеже 35-36 годов монопланная схема окончательно взяла верх над бипланами.

Самолеты становились все быстрее, летали все выше, поднимали все больше. Появлялись новые идеи развития самолетов, выходящие за привычные истребительную, бомбардировочную и разведывательную концепции.

Одной из идей того времени была концепция некоего универсального многоцелевого самолета, для которого в перспективе рассматривалась возможность «работы» в разным направлениям. То, что данный самолет должен был бы выполнять функции как истребителя сопровождения бомбардировщиков, разведчика, легкого бомбардировщика или штурмовика, обуславливало двухмоторную схему и экипаж в 2-3 человека.

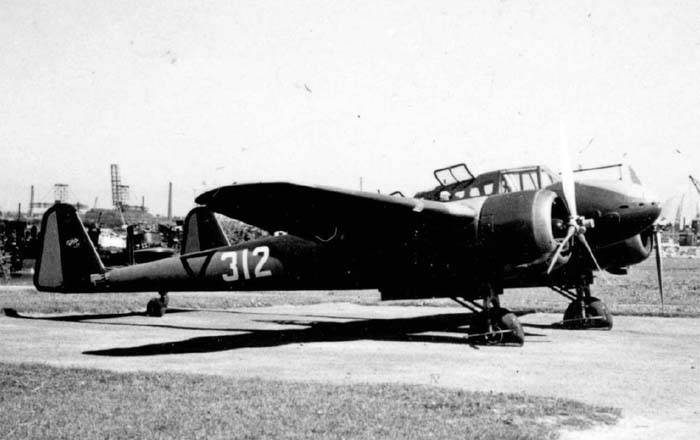

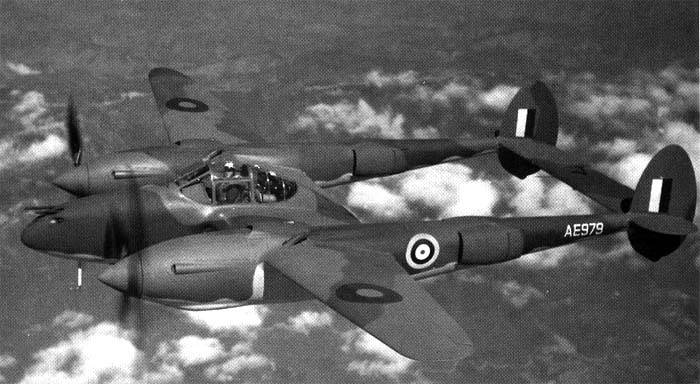

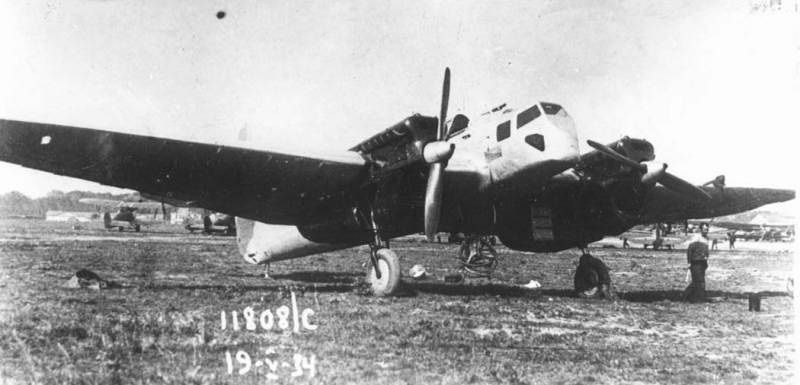

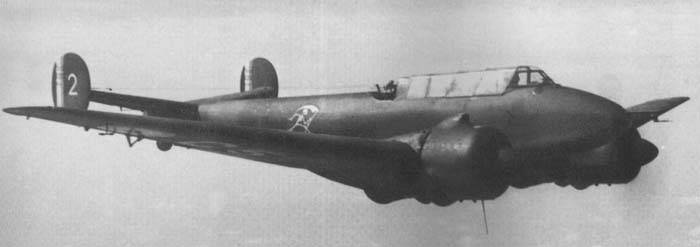

И перед Второй мировой войной в разных странах появилось довольно большое количество таких самолетов. «Potez 630» и «Brege 691» во Франции, «Messerschmitt Bf110» и «Focke-Wulf FW189» в Германии, PZL P-38 «Wilk» в Польше, «Fokker G1» в Голландии и «Lockheed P-38D Lightning» в США.

Советский Союз исключением не стал, больше того, разработки по этому направлению велись с начала 30-х годов. Были разработаны и построены двухмоторные многоцелевые истребители МИ-3 и ДИП конструкции А. Н. Туполева.

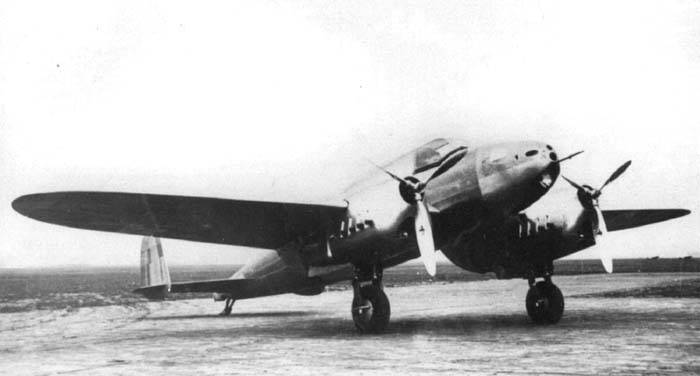

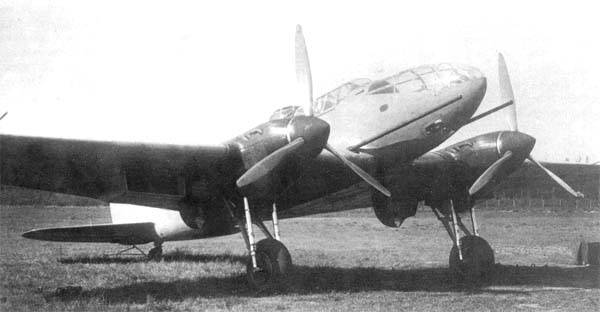

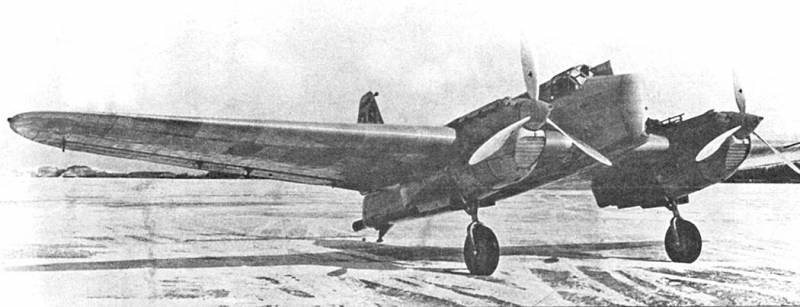

В ОКБ Н. Н. Поликарпова был разработан самолет ВИТ-1, а затем ВИТ-2.

В ОКБ Яковлева вполне плодотворно занимались легкомоторной авиацией. И сама по себе задумка работы над двухмоторным самолетом была весьма смела, учитывая еще тот факт, что проект учебного двухмоторного УТ-3 провалился.

Автор идеи создания двухмоторного многоцелевого самолета — Леон Шехтер.

Леон Михайлович подошел к вопросу весьма оригинально. Он считал, что максимальной эффективности самолет может добиться при получение наибольшей скорости полета, которую должны были обеспечить минимальные размеры самолета и два мощных двигателя.

Мощные двигатели – это М-103 мощностью по 960 л. с. Ну что поделать, были у нас с авиадвигателями проблемы в те времена.

Однако учебно-спортивный подход, как оказалось, может принести успех. При полетной массе 4000 кг удельная нагрузка на мощность получалась рекордно малой — всего 2,05 кг/л.с. Проектные данные.

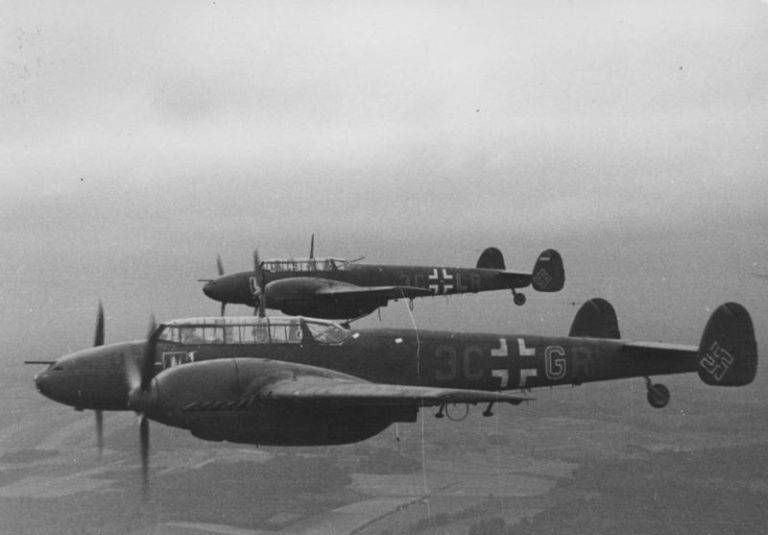

Для сравнения: у И-16 тип 24 — 2,09 кг/л.с., а у «Мессершмитта» Bf 109E-3 — 2,44 кг/л.с.

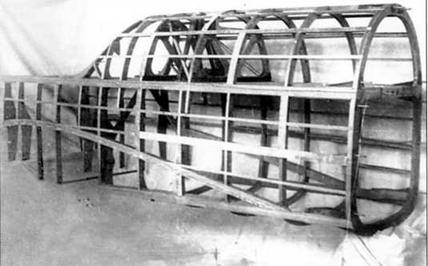

В целях максимального облегчения конструкции фюзеляж сделали из стальных труб, а крыло деревянным и неразъемным. То есть, ничего нового для ОКБ Яковлева.

Машина вышла весьма обтекаемая и с неплохой аэродинамикой. Многое было сделано для уменьшения сопротивления воздуха. Радиаторы охлаждения моторов перенесли в заднюю часть мотогондол. Кабину штурмана/наблюдателя/стрелка вписали в контур фюзеляжа.

Это несколько усложнило ведение огня из пулемета, защищающего хвост, так как для стрельбы приходилось опускать переднюю часть гаргрота и приоткрыть фонарь.

Но за счет хорошей аэродинамики в ОКБ планировали получить максимальную скорость около 600 км/ч. Для конца 30-х годов – это достижение. Запаса топлива в двух фюзеляжных баках должно было хватить на 800 км.

Скорость считалась важнее пулеметов, и, в принципе, не зря. Британские «Москито», терроризировавшие Германию в конце войны, вообще оружия не несли.

Приоритеты в разработке самолета были следующие:

1. Истребитель (обязательно с пушечным вооружением).
2. Разведчик.
3. Скоростной бомбардировщик.

Первоначально вооружение истребителя состояло из пушки ШВАК и пулемета ШКАС. Но уже по ходу работ истребителя решено было усилить. Две пушки ШВАК разместили в подфюзеляжном обтекателе, пулемет ШКАС в носовом обтекателе и два пулемета ШКАС в развалах цилиндров моторов, стреляющие через втулки винтов.

Экипаж истребителя уменьшили до одного пилота.

На разведчике планировали смонтировать фотоаппарат АФА-19 и радиостанцию «Двина». В задней кабине предусматривалась специальная «лежанка» с иллюминатором в полу для ведения визуального наблюдения.

Вооружение разведчика должно было включать 8 авиабомб весом 20 кг или осветительные бомбы в фюзеляжном бомбоотсеке, один подвижный и один неподвижный (в носу фюзеляжа) пулеметы ШКАС.

Вооружение бомбардировщика тоже предусматривалось очень легким. Те же два ШКАСа с боекомплектом в 1000 патронов, что и на разведчике.

Бомбардировщик отличался отсутствием фото- и радиооборудования и уменьшенным запасом горючего. За счет этого он был способен нести шесть 100-кг фугасных бомб.

Первоначально во всех трех вариантах машина проектировалась двухместной с расположением штурмана-стрелка в отдельной кабине в средней части фюзеляжа.

Увеличение дальности полета и вооружения закономерным образом привело к увеличению полетной массы самолета на целую тонну (до 5000 кг, масса пустого — 3700 кг).

Пришлось немного увеличить площадь (до 29,4 кв. м.) и размах крыла (до 14 м), но удельная нагрузка на него возросла и стала по тогдашним понятиям чрезмерной — 170 кг/кв. м. Недаром впоследствии пилоты отмечали, что с выключенными моторами «машина планирует камнем».

Уже в первых полетах машина достигла скорости по прибору свыше 500 км/ч — большей, чем у большинства истребителей того времени. Но и дефектов было выше крыши. Перегревалось масло, выходила за допустимые пределы температура воды, текли баки и бензопроводы.

Но со временем неисправности устранялись. А когда во время контрольного полета шеф-пилот ОКБ Яковлева Юлиан Пионтковский показал ошеломительную скорость в 572 км/ч, все поняли, что машина удалась.

Даже с учетом поправок и погрешностей самолет больше чем на сотню километров в час обогнал СБ (скоростной бомбардировщик!), да и что греха таить, многим одномоторным истребителям того времени было бы весьма непросто догнать «изделие 22».

Об удачном и интересном самолете стало известно И. В. Сталину. Самолет принял участие в первомайском воздушном параде 1939 года.

В ходе государственных испытаний, начавшихся 29 мая 1939 года, вновь проявился перегрев моторов, неудовлетворительная работа тормозов, гидросистемы и других агрегатов самолета.

В целом концепция «все в одном» начала потрескивать. Военные специалисты попытались сформировать такую систему требований, чтобы в итоге получился самолет, способный заменить СБ. Но №22 был намного меньше СБ… Началась чехарда: передвижение вперед кабины штурмана, чтобы не монтировать СПУ, сдвиг бомбоотсека назад, перенос бензобаков, вызвал уменьшение дальности полета…

И здесь комиссия НКАП совершила огромную ошибку, на мой взгляд.

Если бы комиссия решила судьбу №22 в виде разведчика, всего этого кошмара не надо было затевать. Разведчик не требовал этих переносов. Но ВВС РККА в разведчиках и корректировщиках не нуждались. К величайшему сожалению.

Более того, в разведку определялись пилоты из истребительной и бомбардировочной авиации из числа слабо владеющих техникой пилотирования и тому подобное.

Материальная часть разведки ВВС РККА состояла из, мягко говоря, ветеранов Р-5, Р-Z, Р-10 и СБ (в лучшем случае). Не зря нарком обороны Ворошилов, выступая на партийном съезде, говорил о том, что разведывательная авиация уменьшилась в два раза.

А вот когда командирам всех уровней после 22.06.1941 срочно потребовались «глаза» за линией фронта или вокруг своих частей, все встало на места. И без того слабая и немногочисленная разведывательная авиация фактически перестала существовать.

Лучшая иллюстрация: «Небо войны» Покрышкина и его рассказ о том, как он на высотном истребителе МиГ-3 на бреющем полете искал немецкие танки.

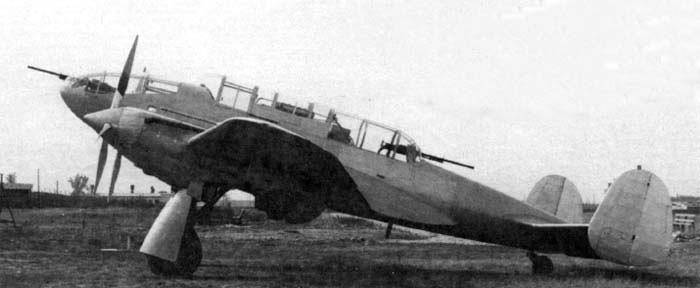

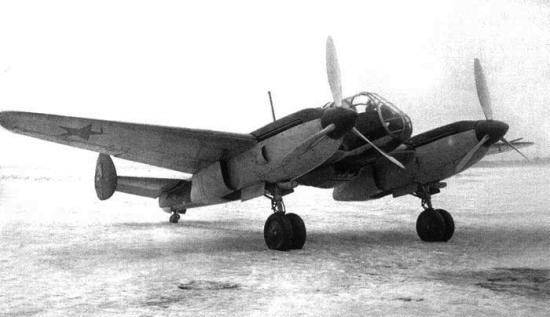

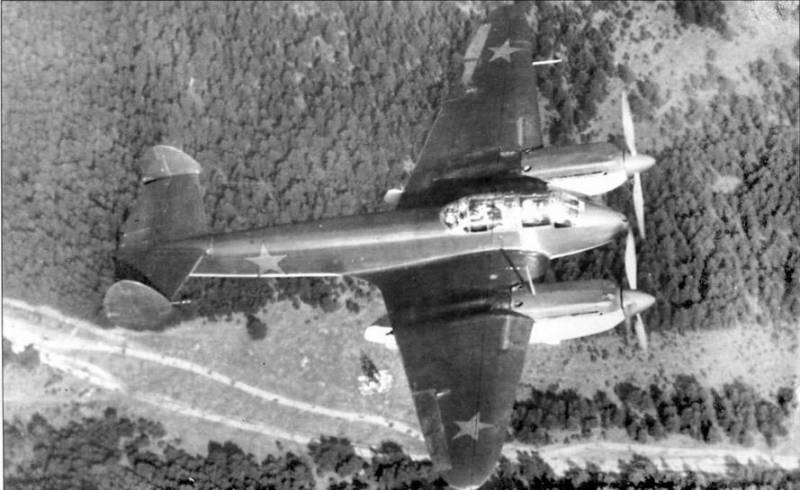

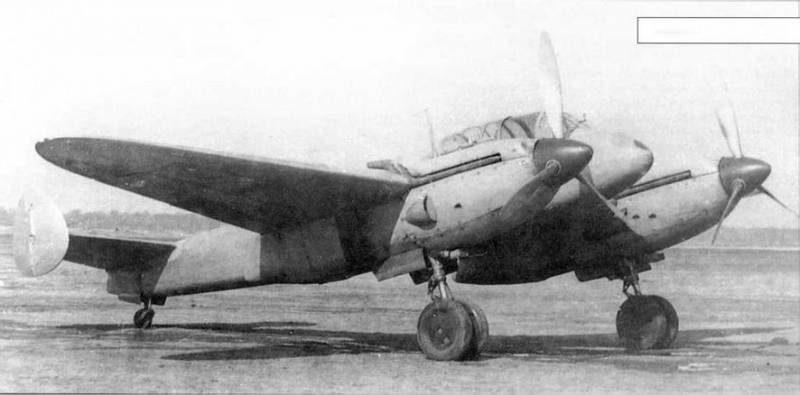

Но вернемся к №22. В марте 1940 года самолет получил название ББ-22 (ближний бомбардировщик) и пошел в серию.

Серийное производство осуществлял завод № 1 имени Авиахима, один из наиболее мощных в стране. На удивление, сборка самолета оказалось настолько отвратительной, что максимальная скорость на высоте 5000 м снизилась до 515 км/ч. Многочисленные щели вокруг люков, между капотами, посадочными щитками и крылом испортили аэродинамику самолета. Крепление фанерной обшивки к каркасу осуществлялось на шурупах с шайбами без последующей отделки, в то время, как опытный самолет шпатлевался, вышкуривался и полировался после окраски. Серийная машина имела цвет натуральной фанеры и дюраля, поскольку перед испытаниями ее не окрашивали совсем!

Что стало причиной такого отношения, «забронзовевший» (в те годы?) директор завода П. А. Воронин, или небольшой заказ первой серии в 242 самолета, сказать сложно. Но на самолет начались нарекания и жалобы.

Трудно понять, почему руководство завода № 1 (директор П.А. Воронин) столь наплевательски отнеслось к машине Яковлева, ставшего в январе 1940 г. заместителем наркома авиационной промышленности по опытному самолетостроению. Возможно, оно слишком привыкло к спокойной жизни, наладив крупносерийный выпуск истребителей И-15, а позднее И-153. Вероятно, завод был занят подготовкой к производству новейшего истребителя И-200 (МиГ-1). Возможно, причиной был крохотный для завода объем заказа — всего 242 машины. Как бы то ни было, по мере серийной постройки летные данные ББ-22 не только не улучшались, но становились все хуже и хуже.

Сам Яковлев к тому времени уже не имел ни времени, ни, очевидно, желания заниматься судьбой ББ-22. Он был полностью поглощен работами по И-26 (будущий Як-1) и его спаркой УТИ-26. Плюс еще и обязанности замнаркома НКАП.

ЛТХ:

Модификация: Як-2
Размах крыла, м: 14,00
Длина, м: 9,34
Площадь крыла, м2: 29,40
Масса, кг
—пустого самолета: 4000
—нормальная взлетная: 5380
Тип двигателя: 2 х М-103
—мощность, л.с.: 2 х 960
Максимальная скорость, км/ч: 515
Практическая дальность, км: 800
Скороподъемность, м/мин: 650
Практический потолок, м: 8900
Экипаж: 2
Вооружение: 2 х 7,62-мм пулемета ШКАС, до 900 кг бомб.

План на 1941 год предусматривал постройку 1300 бомбардировщиков ББ-22бис. В декабре самолёты с двигателями М-103 переименовали в Як-2, а с двигателями М-105 — в Як-4.

На общий выпуск самолётов это не повлияло. Даже наоборот – к 31 января 1941 года завод № 81 сдал 50 Як-4, из которых облетали лишь три. Самолёты так и не были доведены до боеспособного состояния, что никак не радовало военных. Ситуация складывалась сложная, особенно если учитывать тот факт, что на сравнительных испытаниях ПБ-100, Як-2 и Як-4 петляковский бомбардировщик (будущий Пе-2) превосходил машины Яковлева почти по всем показателям.

Постановлением правительства от 13 февраля 1941 года постройку самолётов Як-4 прекратили. Общий выпуск Як-2 составил 111 самолётов (все постройки 1940 года), Як-4 выпустили немного меньше – 90 (27 машин в 1940 году и 63 – в 1941-м). В строевые части попали 198 самолётов, некоторые из которых использовали для испытаний.

Некоторые успели повоевать.

136-й ББАП первым начал освоение Як-2. В войну полк вступил обладая 49 Як-2, четырьмя Як-4 и 36 подготовленными экипажами. Наиболее жаркими выдались первые дни войны – бомбардировщики активно привлекались для нанесения бомбовых ударов по немецким войскам понеся в полосе Юго-Западного Фронта, неся при этом немалые потери.

На 16 июля полк ещё располагал шестью Як-2 и 16 экипажами. До этого времени советские пилоты тоже отличились, сбив пять немецких истребителей и уничтожив десятки танков и бронемашин, но дни 136-го ББАП были сочтены.

314-й (31 самолёт и 20 экипажей) и 316-й (19 Як-2, 34 Як-4, 6 подготовленных экипажей) РАПы использовали свои самолёты и как бомбардировщики, и как разведчики.

Несколько самолётов находились на вооружении 3-го РАП, дислоцировавшегося под Барановичами. От этого количества к концу июля осталось не более 17 самолётов. 316-й РАП быстро вывели на переформирование, вооружив другим типом разведчика.

314-й полк летал на Як-4 значительно дольше – приняв в августе 1941 года дополнительно 18 доработанных бомбардировщиков, пилоты провоевали на них до начала сентября.

Достоверно известно, что 30 июня командир 207-го ДПАБ подполковник В. Г. Титов, потеряв в тяжелейших боях почти половину своих ДБ-3, реквизировал на аэродроме Боровское девять Як-4, предназначавшихся для 314-го РАП.

В числе последних подразделений, эксплуатировавших Як-2 и Як-4 числятся 24-й Краснознамённый БАП и 118-й ОРАП ВВС Северного Флота.

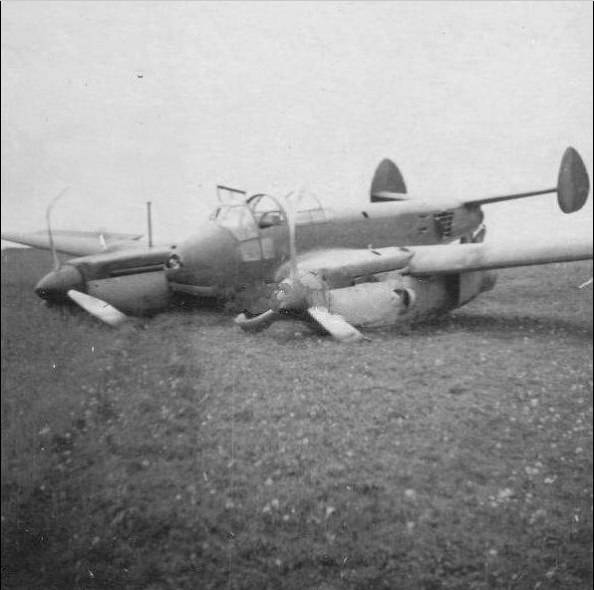

Североморцы летали на своих Як-4 вплоть до 1945 года. Остальные “Яки” либо попали в руки немцев при отступлении (по большей части в неисправном состоянии), либо использовали как ложные мишени.

Что можно сказать в итоге?

Интересная машина. Як-2 мог бы стать тем самым «глазом в небесах» для наших войск, как стал «Фокке-Вульф 187» для немецких. Воздушной разведки нам не хватало, особенно в первой половине войны.

И здесь доведенный до ума Як-4 мог бы сыграть свою роль. Жаль, но так не получилось. Сложно сказать, что было виной, но, наверное, в комплексе. И сборка, и огромное количество детских болезней, решаемых, но все же. И занятость Яковлева.

Нет, конечно, Як-7, Як-9 и Як-3 того стоили. И прекрасно, что Петляков довел до небес «сотку». Однако жаль, что разведчики и бомбардировщики Яковлева остались в истории как не реализованные или не доведенные до конца машины.

Источники:
http://www.aviarmor.net/aww2/aircraft/ussr/yak-2.htm
http://авиару.рф/aviamuseum/aviatsiya/sssr/bombard...-bombardirovshhik-yak-2-bb-22/
https://military.wikireading.ru/62425

ссылка

Немецкий француз 4,7 cm PaK(t) auf Panzerkampfwagen 35R(f)


4,7 cm PaK(t) auf Panzerkampfwagen 35R(f) или Panzerjдger 35R — немецкая противотанковая самоходная артиллерийская установка (САУ) периода Второй Мировой войны, лёгкая по массе.
История создания этой машины восходит к концу 1940 года. Трезво оценивая боевой потенциал трофейного французского танка, в 6-м управлении вооружений пришли к логичному выводу, что куда более эффективным будет использовать его базу для создания самоходной установки.
У немцев уже имелся вполне удачный опыт создания на базе безнадёжно устаревшего Pz.Kpfw.I истребителя танков, более известного как Panzerjдger I. Новая самоходная установка, которая изначально называлась 4.7 cm Pak(t) (Sfl) auf Pz.Kpfw.I (Sd.Kfz.101) ohne Turm, была создана путём снятия с Pz.Kpfw.I Ausf.B башни и установки в неё чехословацкой 47-мм противотанковой пушки P.U.V. vz.36.

С лобовой части и с бортов пушку прикрыли бронелистами. Получилась вполне удачная самоходная установка, дебют которой состоялся ещё во Франции весной 1940 года. А в последний раз эти небольшие истребители танков ходили в бой осенью-зимой 1942 года.
«Добро» на начало разработки этой самоходной установки, получившей в итоге традиционно «лаконичное» обозначение 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f), было получено 23 декабря 1940 года. В качестве подрядчика по изготовлению и разработке САУ выступала компания Altmдrkische Kettenfabrik (Alkett), на тот момент — ведущее предприятие по выпуску немецких самоходных установок.

Задача у инженеров из Шпандау оказалась непростой, поскольку база, из которой предстояло сделать самоходную установку, была ещё меньше, чем Pz.Kpfw.I Ausf.B. В короткой и узкой машине, рассчитанной на двух французов, не страдающих клаустрофобией, предстояло разместить троих членов экипажа, 47-мм пушку, а также боезапас к ней.
Первый экземпляр 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) был изготовлен из неброневой стали к 8 февраля 1941 года. Самоходную установку продемонстрировали Гитлеру 31 марта 1941 года. В целом, фюрер одобрил такую модернизацию. Но ещё до этого, в феврале 1941 года, начались работы по подготовке к выпуску серии из 200 машин. 174 строилось в основном варианте 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f).

В нагрузку к ним шли 26 командирских Fьhrungs-Fahrzeuge auf Fgst.Pz.Kpfw.35 R 731(f), на которые вместо пушки устанавливался пулемёт в шаровой установке.
Первые 30 машин были изготовлены в марте 1941 года, к маю их число достигло 93. Ещё 33 экземпляра было построено в июне, 5 в июле, 22 в августе, 28 в сентябре и 19 в октябре.

27 февраля 1941 года было принято решение о перевооружении на 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) 559-го и 561-го противотанковых батальонов, до того имевших на вооружении буксируемые пушки 3.7 cm Pak. Позже был перевооружён и 661-й противотанковый батальон.

К началу операции «Барбаросса» 559-й противотанковый батальон находился в группе армий «Север», а 516-й и 611-й батальоны – в группе армий «Центр».
Казалось бы, противотанковые батальоны качественно усилились, получив самоходные артиллерийские установки, огневая мощь 47-мм пушек которых была куда выше, чем у немецкой 3.7 cm Pak. И даже кадры хроники запечатлели франко-чешско-немецкие самоходки, проезжающие мимо битой советской техники. Вот только реальность оказалась совсем иной.

Уже 3 июля, всего спустя полторы недели после нападения Германии на СССР, 559-й и 611-й противотанковые батальоны получили приказ о перевооружении обратно на 3.7 cm Pak. 561-й противотанковый батальон продержался всего на день больше, после чего получил приказ оставаться в резерве армии в Гродно вплоть до замены матчасти.
Причина, по которой так быстро произошло возвращение немецких противотанкистов к своим «колотушкам», была предельно простой. Воевать новоиспечённым самоходчикам пришлось не столько с советскими танками, сколько с наследием французской армии.

В отчёте командира 611-го противотанкового батальона говорится, что самоходные установки были полностью потеряны в первые дни войны. Хоть какую-то боеспособность батальон смог вернуть за счёт перевооружения на немецкие и частично на трофейные советские противотанковые пушки.
Примерно та же ситуация наблюдалась и в других частях, вооружённых 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f). Их боевой дебют обернулся полным провалом.

Это было не последнее боевое применение 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) на Восточном фронте. В конце ноября 1941 года 10 самоходных установок и 2 командирские машины оказались в составе 318-й танковой роты, находившейся в районе Кременчуга и прикомандированной к 213-й охранной дивизии.
Несмотря на то что рота находилась глубоко в тылу, это было, пожалуй, самое несчастное немецкое подразделение, имевшее на вооружении самоходные установки. Отчёт, датированный февралём 1942 года, очень похож на сводки боевых действий, только вместо живого противника немецким самоходчикам противостояла матчасть, на которой они служили.

Самоходки оказались очень капризными и в теплую пору года, но это были цветочки по сравнению с тем, как 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) вели себя в зимних условиях. При температуре 10 градусов и ниже моторы отказывались заводиться, да и в рабочем состоянии по зимним дорогам они еле тянули машины вперёд. Ходовая часть танков также оказалась плохо приспособленной к зимним условиям. Особенно плохо приходилось, когда самоходки оказывались на льду.
Надо сказать, что 6-е управление вооружений питало некоторые надежды на развитие темы 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f). 30 июля 1941 года Alkett получил контракт на разработку и изготовление опытного образца 5 cm Pak 38 (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f). Впрочем, даже до изготовления опытного образца дело не дошло.

Дело не только в «успехах» версии с 47-мм пушкой, но и в проблемах иного характера. Pak 38 была крупнее P.U.V. vz.36, а это означало, что масса самоходной установки ещё больше вырастет. Здраво рассудив, в 6-м управлении вооружений от заманчивой идеи установки Pak 38 в Pz.Kpfw.35 R 731(f) отказались, заодно оградив многих немецких противотанкистов от душевных и физических страданий.
На Восточный фронт уже построенные самоходные установки больше не вернулись. Но это не означало, что карьера 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) закончилась. Во Франции для этих машин с сомнительной боевой эффективностью имелись более подходящие условия для продолжения службы. Кадры хроники сохранили дефиле этих машин по пляжам Нормандии. Здесь тихоходные самоходные пушки находились если и не в тепличных условиях, то уж точно не в ситуации, когда замёрзший экипаж безуспешно пытается привести свою капризную машину в чувство.
По состоянию на июнь 1943 года в составе расквартированных во Франции войск находилось 96 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f), причём 85 из них – в работоспособном состоянии. Самое большое количество (24 машины) находилось на вооружении 319 пехотной дивизии, занимавшей острова Гернси и Джерси, единственные британские владения в Европе, которые немцы смогли захватить.

Штучно самоходные установки числились в составе 15 пехотных дивизий, 3 машины попало в 100-й танковый полк, 6 штук угодило в 657-й противотанковый батальон. К декабрю 1943 года общее число 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) снизилось до 92, а вот исправных истребителей танков к этому времени оказалось больше, чем в июне – 88.
В значительных количествах 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) продолжали находиться на вооружении «французских» частей вермахта и к июню 1944 года. Несмотря на то что самоходные установки морально устарели и передвигались крайне медленно, поучаствовать в боях им всё же довелось. Потенциально они могли поразить едва ли не все типы бронетанковой техники союзников, за исключением пехотных танков Churchill, но на практике их успехи оказались куда скромнее.

Никакого серьёзного влияния на ход боевых действий оказать эти истребители танков не смогли. Тем не менее, один из последних случаев боевого применения 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f) зафиксирован уже осенью 1944 года. Тогда в бою принимали участие машины 712-й пехотной дивизии, имевшей в составе 2 самоходки этого типа.
Время и жернова войны оказались безжалостными к этим самоходным установкам. До наших дней в целом виде сохранилась всего одна 4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f), ныне находящаяся в музее гарнизона города Тун (Швейцария). Эта машина была подбита в Нормандии и досталась швейцарцам с одной из свалок, где в то время было много битой немецкой бронетанковой техники. Машина дожила до наших дней без внутренних агрегатов и кормовой ниши, но это всё равно лучше, чем ничего.

https://foto-history.livejournal.com/11974139.html

Боевые внедорожники: на чём колесят армии мира

По долгу службы военным полагаются автомобили повышенной проходимости. Силовики предъявляют жёсткие требования к так называемым «джипам», ведь от этого зависят жизни солдат. Поэтому в армию поставляются только лучшие представители этого класса. Кто же они, современные внуки «Виллиса»?

США

В самой воюющей армии мира после кампаний в Афганистане и Ираке осознали уязвимость «Хамви». В открытой и конкурентной борьбе за право поставлять легковые автомобили для военных победила компания Oshkosh, зарекомендовавшая себя как производитель хороших минозащищённых машин M-ATV. Так что армия США будет перемещаться на L-ATV (Light all-terrain vehicle).

(

Лёгкий, практичный, удобный, с широким дорожным просветом (чуть больше полуметра), заменяемыми боевыми и пассажирскими модулями и защитой от мин — мечта любого настоящего военного. И к тому же автомобиль можно продать союзникам. Например, в середине этого года был одобрен контракт на поставку более 2700 машин этого типа в Великобританию.

Италия

Но кто посмеет сказать, что HMMWV был плохой машиной? Основываясь на опыте его эксплуатации во время войны в Югославии, компания IVECO изготовила основной внедорожник для армии Италии: LMV (Light Multirole Vehicle).

Его основной «фишкой» является защита от мин и обстрелов по классу STANAG II. Класс означает, что подрыв фугаса, эквивалентного 6 кг тротила, под колесом автомобиля и обстрел из автоматического оружия калибром 7,62 мм обойдутся без последствий для экипажа. В довесок заложили общую вариативность конструкции, которая впоследствии стала стандартом для всех вновь разрабатываемых автомобилей. Хочешь — лёгкий пикап заказывай, хочешь — БРЭМ (бронированная ремонтно-эвакуационная машина), а хочешь — машину разведки или огневой поддержки бери. В итоге LMV с успехом разъехались по странам НАТО, а некоторые даже угодили в Бразилию.

Россия

В России в начале 2010-х годов частично локализовали производство LMV Iveco 65, назвав «новую» машину «Рысь». Крупноузловую отвёрточную сборку, согласно контракту с итальянской компанией, развернули на заводе «Ремдизель», и то не сразу: первые 50 машин собрали на 172 авторемзаводе Минобороны в Воронеже. Испытания и производство «Рысей» были жёстко раскритикованы общественностью, но машина в итоге оказалась неплохой. В частности, она успешно воюет в Сирии и демонстрирует лучшую защищённость, чем её конкурент…

… внедорожник «Тигр» (СТС, или Специальное Транспортное Средство) разработки Горьковского автозавода. На первом этапе этот проект финансировался заказчиком в ОАЭ, но после успешных тестов по неизвестным причинам контракт был расторгнут. За почти шестнадцать лет развития «Тигры» доросли до линейки внедорожников различного назначения и прочно стали ассоциироваться с современной и подготовленной армией РФ. На экспорт они тоже поставляются.

Китай

Крупнейшая армия мира с 2015 года приняла на вооружение автомобиль Yongshi SUV компании Beijing Automobile Works (BAW).

Тесты на профпригодность проходили долго — целых восемь лет испытаний в различных районах Поднебесной. Данные о поведении в бою были получены из самого горячего региона мира на текущий момент — Сирии: правительству этой страны КНР предоставила партию легковых автомобилей в помощь в борьбе с терроризмом. Отзывов о нём пока нет, но всё же не отпускает нас мысль, что где-то мы такой дизайн уже видели.

Индия

Чем больше армия, тем сложнее её обслуживать. Так, к примеру, в индийской армии на текущий момент нет официального бронированного внедорожника. Индусы выбирают между LAMV от компании TATA и Marksman производства Mahindra.

TATA LAMV

Mahindra Marksman

В пользу первого говорит лучшая защита и более продвинутая база, в пользу второго — опыт эксплуатации, пусть даже не всегда успешный, и готовая к производству модель. Учитывая вечно тлеющий конфликт с Пакистаном, с закупкой бы стоило поторопиться!

Франция

Неудивительно, что в 2012 году из Дели в Париж был направлен запрос на исследование характеристик внедорожника PVP (Petit vehicule protege) фирмы Panhard.

Договориться не удалось. У французов с экспортом внедорожников вообще как-то не очень. Этот автомобиль купили только Чили, Румыния, Сенегал и Того, да и те без восторга — обошлись мизерными количествами. Может быть, дело в своеобразном, довольно упрощённом дизайне? Саму французскую армию он, кстати, не смущает — на текущий момент в эксплуатации находится чуть менее 1200 единиц.

Германия

Германия обошлась без излишнего патриотизма и выбрала основным лёгким транспортом для пехоты автомобиль швейцарского производства Eagle от компании MOWAG.

Причём если на вооружении самого альпийского соседа стоят устаревшие модификации, то любезным покупателям поставляются только максимально «прокачанные» версии этой машины. Правда, в больших объёмах закуплен и лёгкий Enok — развитие бронированного варианта мерседесовского «гелендвагена». Около 300 автомобилей этого типа, обладающих защитой по классу STANAG II, поддерживают немецкого производителя в рамках армейского контракта.

Испания

Гордые жители Пиренеев, недолго думая, скопировали и улучшили всё тот же многострадальный «Хаммер», превратив его в полугрузовую платформу. URO VAMTAC (Vehiculo de Alta Movilidad Tactico) производства компании UROVESA неплохо разошёлся по миру: помимо Испании, его используют в Марокко, Бельгии, Португалии, Доминиканской республике и некоторых других странах.

URO VAMTAC на службе у румын

Сердито, надёжно, недорого — идеальный выбор, если хочется выглядеть по-современному, но в казне у вас не густо.

ЮАР

Южноафриканцы ещё в 1980-х отказались от обычных внедорожников и перевели большинство боевых транспортных средств в разряд минозащищённых (MRAP). Поэтому, даже если бы в Претории захотели сделать банальный джип для армии, всё равно получился бы аналог RG-32 от компании BAE. Или даже лучше: L-ATV, к примеру, разработан на основе южноафриканского опыта.

RG-33 SOCOM от той же BAE — и минный трал в придачу

Похоже, что век просто «бронированных автомобилей повышенной проходимости» подошёл к концу. Если уж армии понадобится машина для реального конфликта, то за безопасность солдат придется выложить круглую сумму, приобретя современный MRAP. Они надёжнее, устойчивей к подрывам и обстрелам и точно так же имеют полный привод на все колёса. Единственное, что не устраивает потенциальных заказчиков в этой чудо-технике, — цена. Пока она столь высока, проще будет приобрести со складов уже проверенные временем (хоть и устаревшие) конструкции легкобронированных джипов у более богатого соседа. А то вдруг войны не будет — а мы уже на MRAP-ы разорились.
