Театральный макет для сцены с поворотным кругом

Художник создал эскизы оформления спектакля и согласовал их  с режиссером, но для создания декораций в материале, для проверки сценической перспективы выгородок в реальном пространстве, к работе приступает штатный макетчик театра. Ключивым моментом является вычерчивание планировки декорации на основе "прирезок" - бумажных выгородок, которые легко и быстро корректируются  в соответствии с авторским эскизом. Когда планировка готова, приступают к изготовлению самого макета во всех его деталях, с фактурами и рjсписью.

На готовом макете отрабатывают схему возможных трансформаций, перемещений для временного хранения, сборки и разборки будущих декораций, находится нужное расположение задников и кулис . Макет помогает режиссеру увидеть декорации в различных ракурсах, помогает выстраивать с помощью миниатюрных маникенов интересные мизансцены.
В макете нуждаются и технологи, которые разрабатывают  по нему конструкцию декорационных изделий в рабочих чертежах (для производственных цехов).

С готового макета получают контрольные фотоснимки, по которым оценивают будущее оформление спектакля с различных точек зрительного зала. Театральный фотограф отвечает за техническое качество снимков, но выбор точек съемки, а главное, освещение остается за художником. Именно для возможности установки качественного освещения у рабочего подмакетника отсутствуют стенки.

Часто, над макетом работает сам художник-постановщик, еще чаще, макет заменяет собой живописные эскизы (в среде корифеев, это не приветствуется, живопись всегда была выше макета). Кроме того, выставочные макеты и фотографии с него  эффектно смотрятся на различных презентациях театра.

Это краткое вступление.  Смотрим иллюстрации.

"Ревизор"

Н. Гоголя в Малом театре. Художник Александр Глазунов. Макет в авторском исполнении.

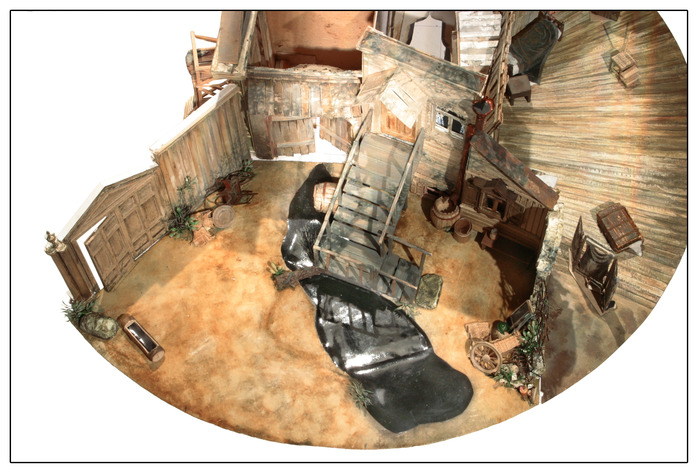

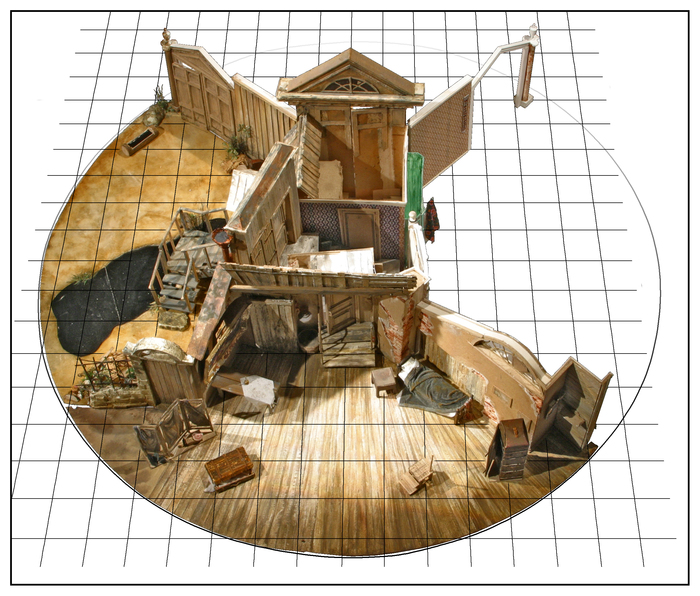

Общий вид макета сверху.

Поворотный круг разделён на четыре части, и поворачивается к зрителям поочерёдно то одним, то другим своим сектором. Не требуется время на монтировку  декораций очередной сцены, всё уже готово.

Далее пойдут четыре группы иллюстраций по каждому сектору:
часть макета,

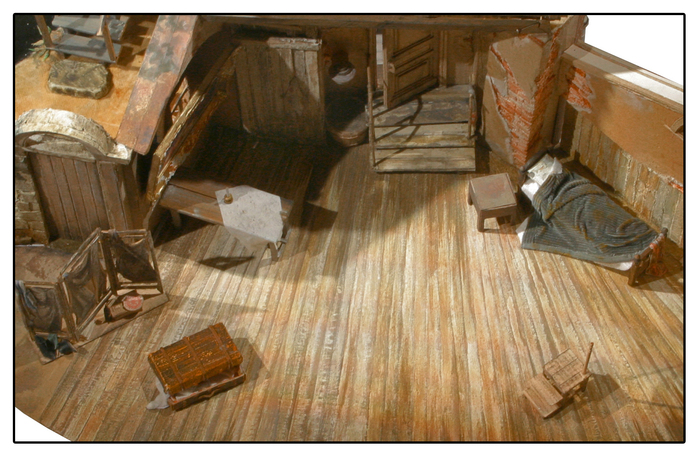

его увеличенный фрагмент,

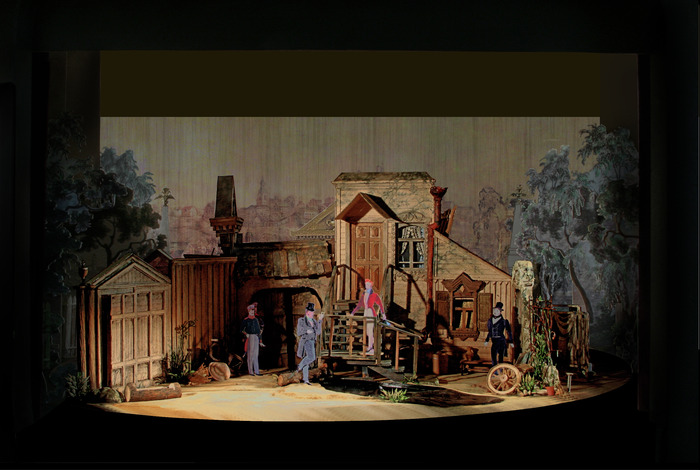

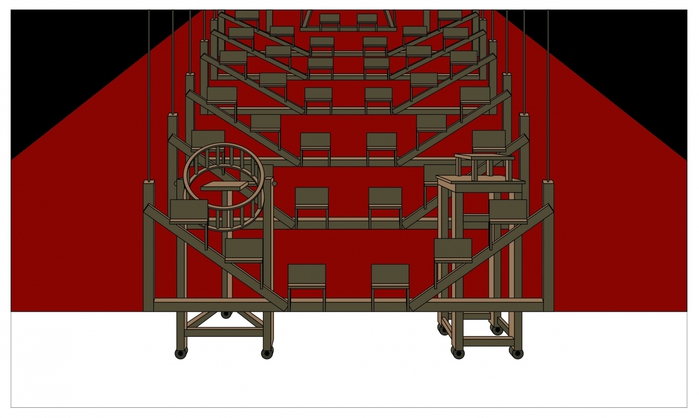

отредактированное мной фото макета с точки зрения зрителя, и
серия кадров с актёрами в реальных декорациях.

Начало по ссылке http://www.liveinternet.ru/users/roman_frf/post210506309/

Поворотный круг сцены Малого театра

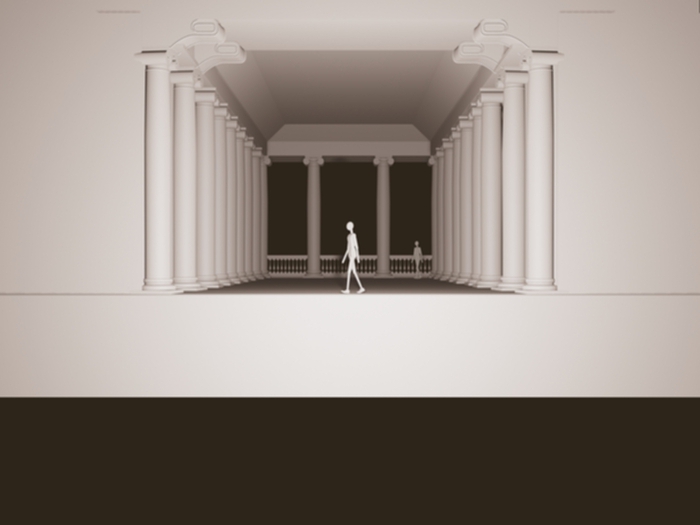

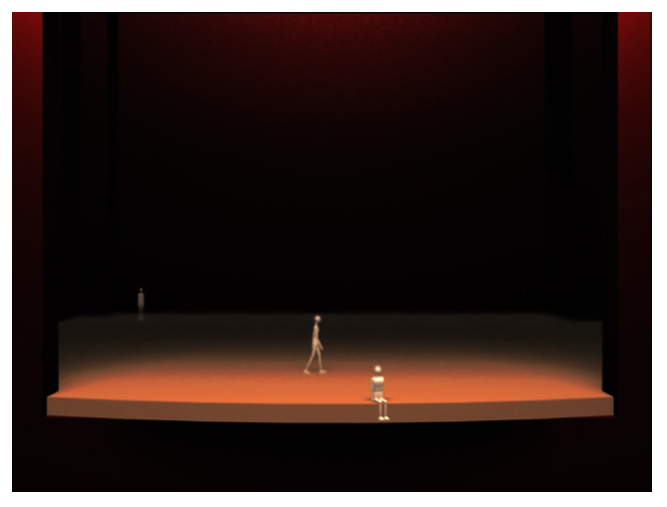

Серия иллюстраций макета в 3D.

Особого смысла не ищите в этих картинкуах. Возможно, они нужны тем, кто преподаёт на факультетах, и кто там учится.
Для начала возвращаю вас к Останкинскому театру, к его сцене, чтобы острее почувствовать разницу между 18 и 19-20 веками.


Сцена Малого театра свободна от кулисных машин барочного театра.

Трюм сцены с барабаном поворотного круга, и "джентльменский набор" штанкетных подъёмов с подвешенными к ним тряпочками.

Поворотный круг сцены Малого театра

Останкинский театр 18 века лет на сорок моложе Малого театра, машинерия которого к нашему времени не раз обновлялась. Барочные кулисные машины давно уже вытеснил большой поворотный круг,  деревянные кабестаны уступили место стальным электрическим лебедкам, а свечи и масляные плошки заменены электрическими светильниками.

Осиротевший театр Шереметева превратился в музей, да, и Малый театр многие воспринимают музеем, который  ещё бодрится, регулярно отмечает пышные юбилеи, выбивает у государства солидные дотации, звания и ордена.

Подъёмно-опускающийся стол (один из пяти).

Софиты на штанкетах.

Мало кто знает, что в последние годы, с помощью иностранных специалистов театр без лишнего шума обновил все старое оборудование сцены, и, без остановки работы театра, ведёт поэтапно реставрацию и укрепление корпуса самого здания.

Критики стараются не замечать деятельности прославленного «динозавра», они хорошего в новых постановках не видят, а о плохом писать опасаются. Спасибо японцам, которые, если и не все понимают в русском  искусстве, в значении театральных традиций неплохо разбираются, и всячески стремятся поддерживать авторитет «Малого».

Я не случайно заговорил о Малом театре. Такого богатого опыта в оформлении спектаклей с применением поворотного круга вы вряд ли где еще встретите. Кроме того, я попросил у одного из ведущих художников этого театра цифровые негативы со снимками его макета к спектаклю "Ревизор", где мы увидим поворотный круг не пережитком прошлого, а мощным техническим средством для решения художественных задач в лучших традициях старейшего театра России.

Эта страница не о механизмах приводов или о конструкциях кругов, а о том, что полезно знать молодому художнику сцены и рядовому зрителю. Планировка сценической площадки и коробка сцены детально проиллюстрированы,  дается точный чертеж сцены Малого театра (на 2005 год). Замечу, что каждый театр имеет ксерокопии листов с подобным планом, без которого не может работать ни художник, ни постановочная часть.

Театральная площадь Москвы обрамлена с трёх сторон Малым, Большим и Детским театрами.


Вы можете посмотреть на здание театра и на его план. Самые высокие части крыни, это сценическая коробка и зрительный зал.
Всё останьное помещение занято вспомогательными службами: живописный, сторярный, слесарный и бутафорский цеха, пошивочные мастерские, хранилища костюмов, реквизита и мебели, гримёрные комнаты, административное крыло, музей, медпункт и многое другое.

Если бы мне пришлось говорить о преимуществах кино перед театром, то я упомянул бы о возможности кинозрителей видеть объекты во многих ракурсах. В театре для этого зрителю пришлось бы перебегать с одного места на другое. Несколько смягчает этот недуг поворотный круг сцены, который появился в театре с 19 века.

Без лишних комментариев предлагаю серию графических иллюстраций. Скажу только о том, что поворотный круг Малого театра барабанного типа. Это значит, что пространство трюма сцены, которое находится под кругом, вращается с этим кругом. Оно огорожено барабанной стальной конструкцией и обтянуто сеткой. В трюме механизмы подъёмно-опускающихся столов (их пять, и они большие).

Трюм сцены и барабан поворотного круга, который врезан в планшет сцены.

Холст панорамы сцены озватывает её с трёх сторон.

Мне уже пора оставить тему барочного театра, своё любопытство удовлетворил с избытком. Некоторые свои копии гравюр публикую, чтобы не выкидывать, кому-то пригодятся.

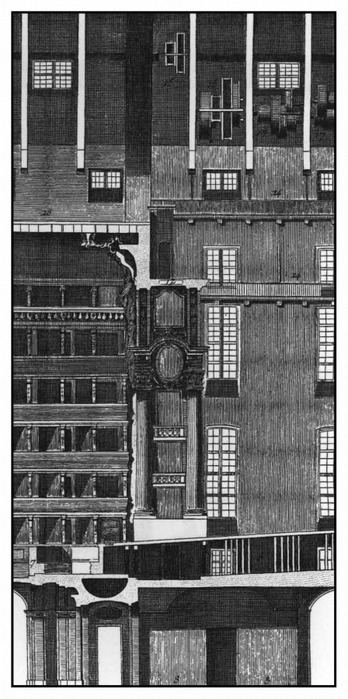

Королевский театре в Турине

Том французской энциклопедии д'Аламбера и Дидро

"Театры и театральная машинерия"

имеет множество детально выполненных гравюр.

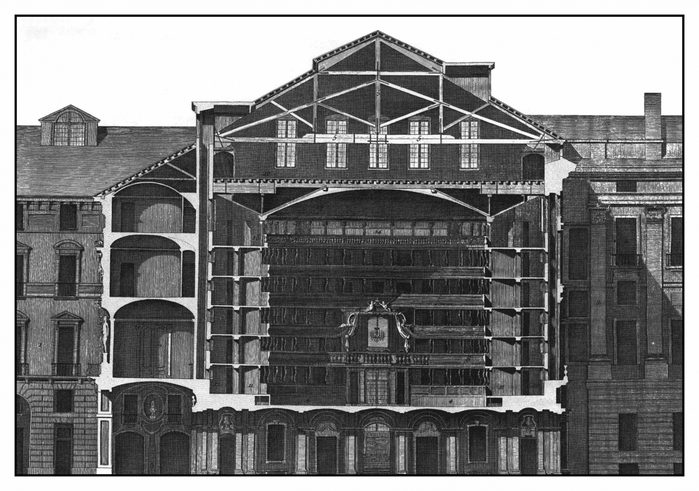

Я остановился на разрезе королевского театра в Турине не только из-за известной картины, ставшей символом барочного театра Европы, меня привлекло в нём наличие деталей машинерии, которые в других театрах не были показаны.

Театр Гонзага можно было два раза уложить по высоте портала сцены этого сооружения!  Останкинский театр, который был построен на пол века позже туринского, значительно крупнее театра усадьбы Архангельское, но и он полностью уместился бы на этой сцене.

Песочные часы

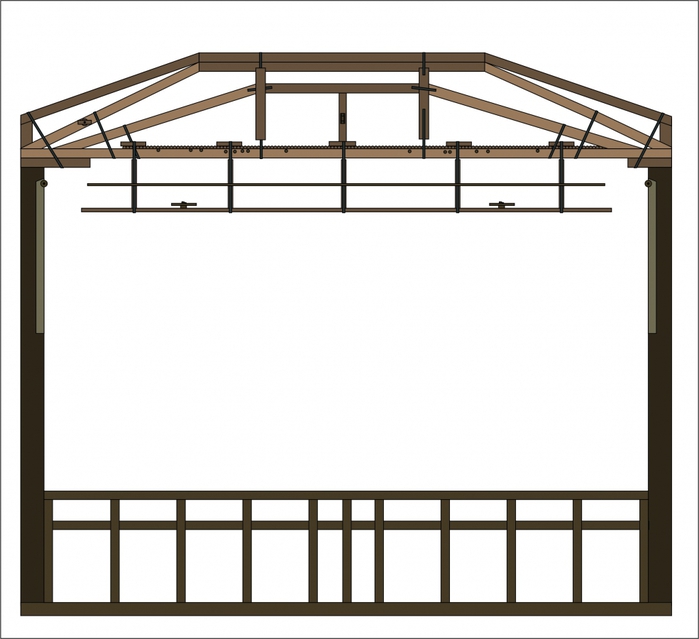

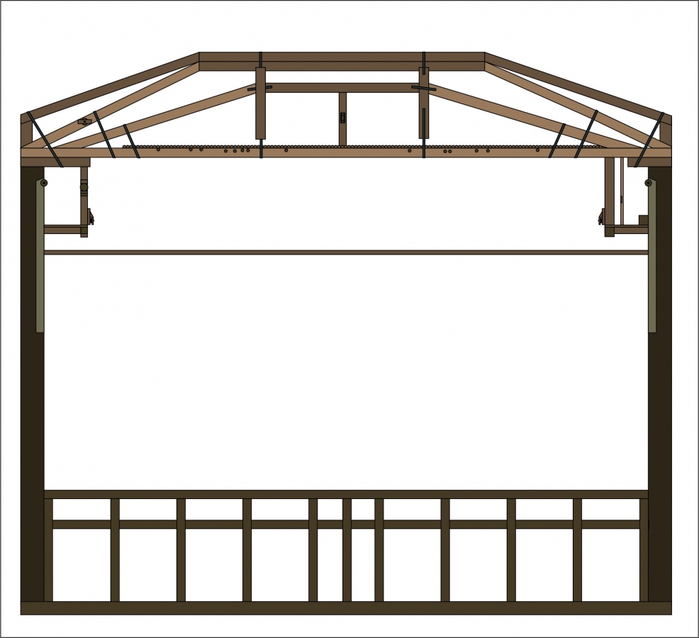

К предыдущей теме о ступенчатых валах добавлю реконструкцию машинерии театра по старинному чертежу. Видимость у него слабая, поэтому его прорисовка строится на моих догадках. Хотите верьте, хотите нет.

Первое, что бросалось в глаза, наличие в чертеже нескольких не согласованных между собой перспективных точек схода. У крыши своя тока схода, у боковых рабочих галерей своя, у мебели переднего плана своя. Конструкции для декораций вообще невозможно согласовать с перспективными построениями, поскольку сценическая перспектива всегда индивидуально гипертрофирована (искажение пространства).

Механика сцены 18 века

В театре 18 века энергия  воды или ветра не использовалась, не применялась и  лошадиная сила. Как мне представляется, в распоряжении графа единицей силы был только крепостной мужик. Сегодня многие думают, что старинный театр, это сочетание невероятно сложных механизмов с полированными шестерёнками и хитрыми пружинками, то, что можно увидеть в механических шкатулках в виде часов или игрушек.

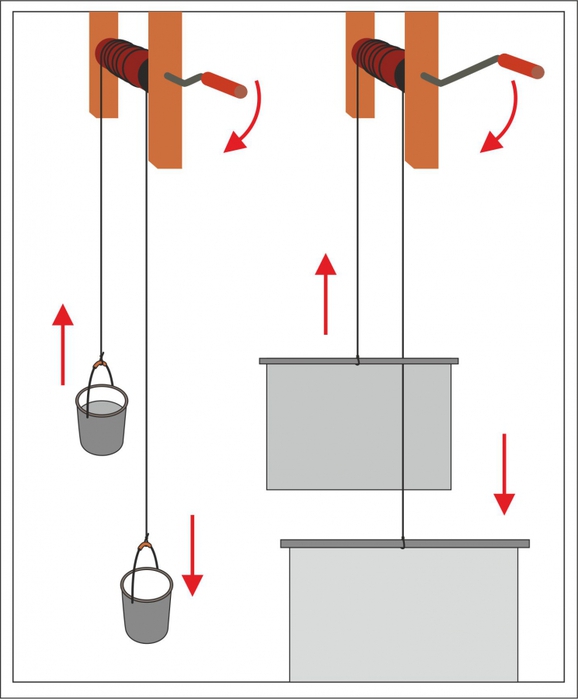

В отличии от автоматики, механика театральной сцены обходилась простейшими приспособлениями (без пружин и шестерёнок) и была способна в любой момент изменить порядок своих действий. Она обладала набором элементов,  комбинации которых легко изменялись под определённые сценические задачи, и, главное, она изготовлялась из дерева с минимальным количеством металлических деталей. 18 век, расцвет деревянного кораблестроения, и не удивительно, что тогдашний театр впитал в себя, как технологию топорной деревообработки, так и основные элементы механизмов морского дела.  Очень скоро вы найдёте над сценой и под ней  очертания штурвала парусного корабля или ворот для подъёма якоря. Если не все знакомы с устройством   штурвала, то уж все видели деревенские колодцы с бревенчатым воротом для подъёма ведра с водой.

А теперь представьте вместо вёдер с водой театральные задники, поочерёдно сменяющие друг друга на сцене вращением ручки вала.

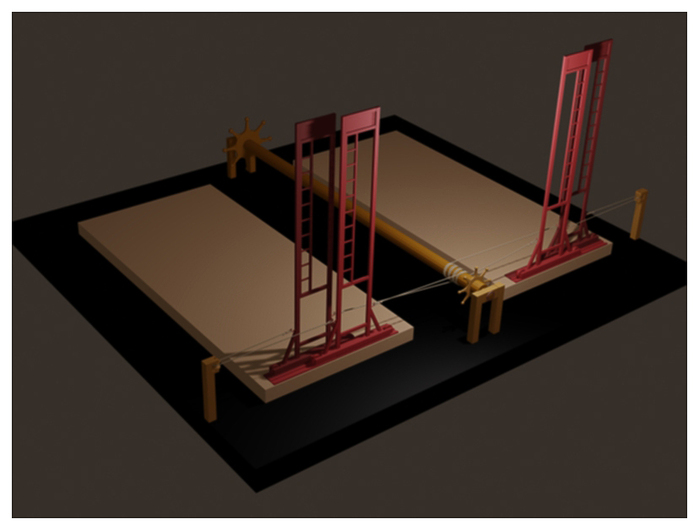

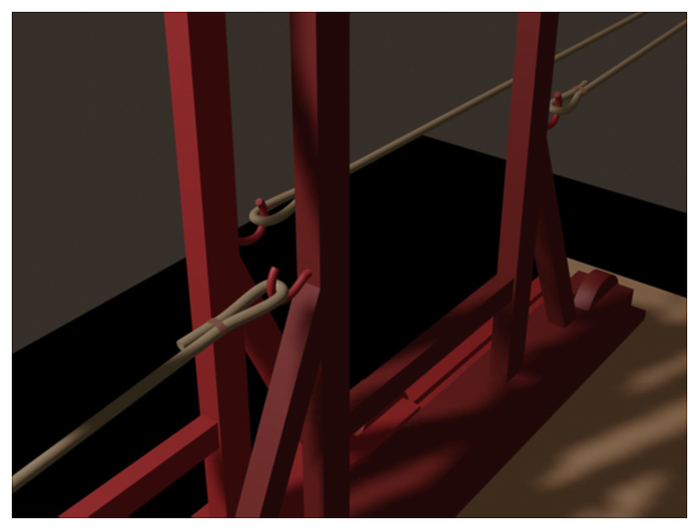

Кулисная машина. Две тележки могут поочерёдно сменять друг друга, передвигаясь в щелях планшета сцены. каждая кулиса имеет своё оформление в виде изображения дерева, дома и тому подобных объектов.


То же самое происходило и на сцене останкинского театра. Видимая кулиса сдвигается за портал, а на её место выдвигается для зрителей другая кулиса (например, кулиса с изображением дерева сменяется кулисой с изображением колонны). Кстати, ворот в театре назывался по морскому - кабестан (вспомните подъёмник якорей корабля или штурвал), а пространство под сценой называется трюмом.

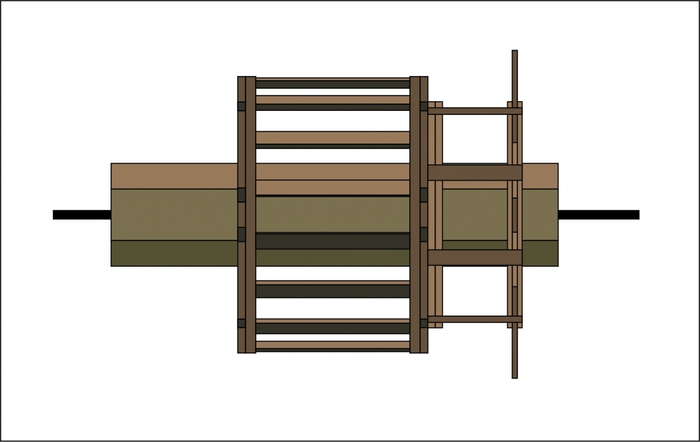

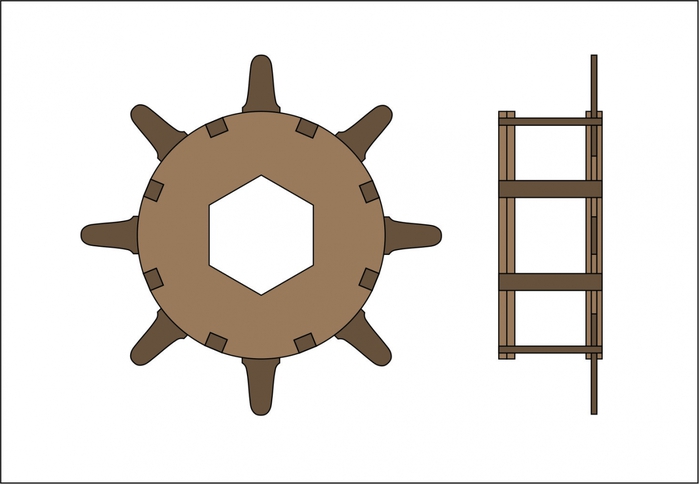

Единицу силы можно умножить, если ворот смогут вращать несколько крепостных одновременно. Для этого, один ворот имеет по длине  несколько дисков с рукоятками для рабочих сцены. А ещё можно вращать ворот с отдалённого расстояния, если использовать шкив, передающий вращение с одного барабана на другой.

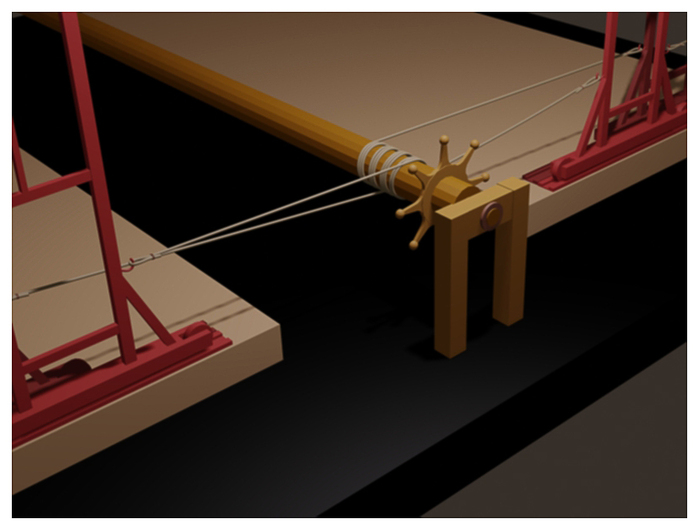

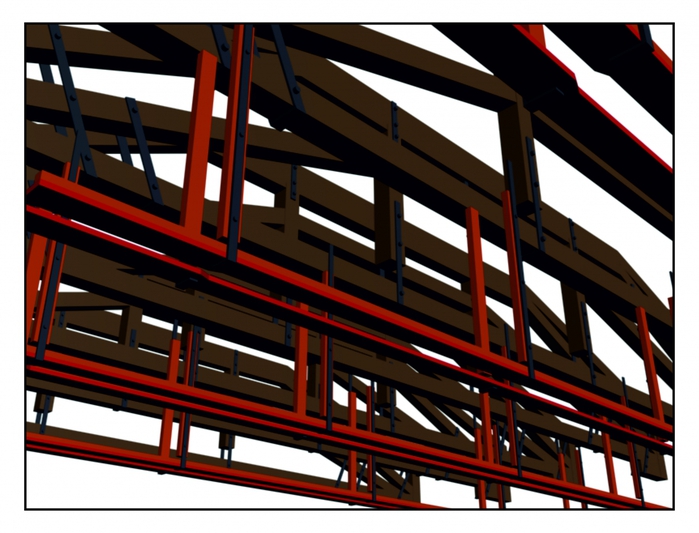

В цифровом макете 3D смоделированы конструкции воротов для механики сцены 18 века.  Это основной механизм с ручным приводом, он устанавливался и над сценой и под ней.

Вырезан кусок планшета сцены, чтобы увидеть кулисный механизм с воротом.

Здесь удалён планшет сцены (оставлена авансцена на переднем плане).  Мы видим ряды кулисных машин, создающих пять планов перспективы. Единый длинный вал обеспечивает синхронную смену кулис, так называемая чистая смена декораций на глазах зрителей.
В реальности под сценой гораздо больше всяческих конструкций.

Показана модель кулисного механизма только переднего плана. Ворот расположен горизонтально.
