Жизнь в тихом Даксфорде стала невозможной, когда здесь построили газовую турбину, денно и нощно оглашающую окрестность своим ревом.

Вырабатывая свои 12 тыс. кВт, турбина, конечно, не могла быть совсем уж «тихоней», но 135 дБ шума в диапазоне между 20 и 50 Гц — это слишком даже для даксфордской молодежи, понаторелой в слушании современной «уходробильной» музыки. Не помогло и то, что власти, уступая жалобам местных жителей, снабдили установку 12-метровой звукоотводящей башней, внутренности которой обшиты звукопоглощающими материалами...

На помощь пришла группа кембриджских инженеров во главе с физиком Малькольмом Суинбенксом. Они решили действовать согласно поговорке «клин клином вышибают» и натравили на шум... антишум. Главная часть разработанного ими устройства — микрофоны, установленные внутри звукоотводящей башни. Они улавливают рев турбины и передают информацию о звуковых волнах «мозгу» всего сооружения — электронному микропроцессору. Тот анализирует информацию и конструирует «вывернутое наизнанку», зеркальное изображение той волны, которую слышат микрофоны.

Затем, получив команду от микропроцессора, мощные репродукторы, расставленные вокруг выхода из башни, издают звуки, точно совпадающие с ревом турбины, только «зеркальные» по отношению к ним. Программа предусматривает, чтобы «вторичный» звук поступал чуть позже первичного. Налагаясь на него, он благодаря интерференции гасит и глушит ненавистный промышленный гром.

Изобретатель считает, что его устройство будет работать еще лучше, если из внутренностей башни вообще выдерут всю звукопоглощающую начинку. Тогда башня станет чем-то вроде простой органной трубы, а форма бегущей наружу звуковой волны будет легче поддаваться «передразниванию».

«Антишум» теперь объявлен союзником человека в борьбе с промышленным загрязнением среды. Может быть, недалеко то время, когда подобные установки станут неотъемлемой частью любого «громыхающего» объекта. Журнал "Техника-молодёжи" времён СССР



В записную книжку инженера

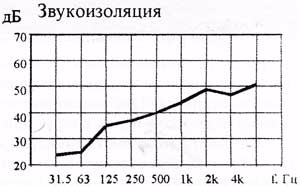

I. Способы снижения акустических помех (источник — «Рекомендации по улучшению акустических условий при синхронных съемках».— Высоцкий М. 3., Зингер С. А., М., к/с «Мосфильм», 1966).

а) Рекомендуемая конструкция щита помоста:

    должны, быть предусмотрены щели между отдельными досками;

    обвязка щита не должна иметь шиповых соединений во исключение возможности возникновения скрипов;

    щиты должны изготовляться без металлических углов во избежание металлического скрежета;

    при монтаже конструкции помоста между соседними щитами сохранить зазор.

б) Рекомендации по изготовлению полов, имитирующих паркет, пластик и т. п.:

    полы, имитирующие какую-либо фактуру, изготовляются из щитов фанеры, имеющих слоистую конструкцию (между двумя слоями фанеры на клею слой ткани — типа брезент, бризоль, башмачка);

    между соседними элементами щитового пола должны быть промежутки, щиты соприкасаются лишь элементами ткани, выпущенными из-под слоев фанеры.

в) Рекомендации по изготовлению полов из досок:

    доски слоистой эластичной конструкции в отличие от натуральных не подвержены деформации; они изготовляются из двух слоев строительного картона толщиной 5 мм, склеивающихся между собой (МФ-17 или ПВА) и приклеивающихся к 5-см доске.

г) Рекомендации по постройке лестниц:

    стандартные лестничные марши подшиваются фанерой толщиной б-8 мм, заложив между ней и ступенями пористый поглотитель — минераловатные плиты; при этом устраняется скрип, так как при прогибе одной ступени относительно другой она входит в пористый материал, также исчезает эффект «бубнения», поскольку воздушный объем под лестницей полностью изолирован;

    при сборке лестниц из стандартных ступеней каждую ступень следует: заполнить поглотителем и подшить фанерой, места соединения ступеней проклеить полосками резины, также ею проклеить нижние стороны угольников и места стыковок отдельных лестничных маршей.

д) Акустическое проектирование декораций:

    основная проблема в натурных декорациях, построенных в павильоне, заключается в достижении исчезающе малой реверберации (время реверберации в различных павильонах киностудий для синхронных съемок составляет порядка Т = 0.6-0,7с на частоте 1000 Гц);

    в вогнутых декорациях из твердых материалов имеют место резкие отражения, амплитуда которых особенно велика в центре помещения — ликвидируют этот дефект, установив посередине стол, декоративно отделанный звукопоглотителем;

    параллельно расположенные твердые стены, вследствие перекрестных отражений между ними, создают акустические искажения, которые устраняются достижением непараллельности стен; .

    при слишком легкой конструкции декорации стенные панели вибрируют — вибрации устраняются применением большего количества подпорок, расположенных на небольшом расстоянии друг от друга под углом 45-60° по отношению к полу и поддерживающих конструкцию извне.

е) Улучшение акустических условий при синхронных съемках:

    шум установки искусственного дождя можно свести к минимуму, если повернуть трубку отверстиями, из которых струится вода, вверх, а плоскость, куда падают капли, сделать покатой;

    ножки стульев, кресел и т. п., должны иметь резиновые набойки,

    потолки изготовляются мягкой конструкции и окрашиваются водяными красками с минимальным введением клея;

    под скатерти столов, за которыми идет диалог, подкладывается толстая мягкая материя. А. Барсуков, журнал "ТКТ", № 8, 1992 г.



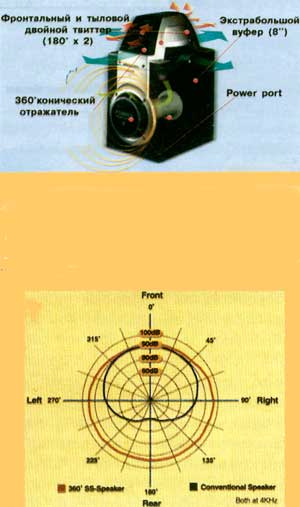

Конфигурации озвучивания. Фирма «Спецвидеопроект» представила на выставке «mips'99» набор решений звукоусиления на различных объектах с учетом их специфики. Например, для озвучивания бассейна предложена схема, учитывающая то, что он является зоной с большой зашумленностью, но при этом зона озвучивания не должна превышать его площадь. Для храма, имеющего большое время реверберации (приводящее к низкой разборчивости речи) и большую гулкость (значит, нельзя близко расположить колонки и микрофоны) разработана схема, обеспечивающая высокую разборчивость речи и высококачественное воспроизведение музыки. При озвучивании ресторана предусмотрена возможность оперативного выбора зон для объявлений с микрофонов. На вокзале учтен индивидуальный подбор уровней громкости для каждой из зон озвучивания. А. Барсуков, журнал "ТКТ" № 6, 1999 г.



АКТУАЛЬНО: БЕЗОПАСНОСТЬ АВТОМОБИЛЯ: АНТИВАНДАЛЬНАЯ, ПРОТИВОУГОННАЯ, ОГНЕЗАЩИТНАЯ - http://www.liveinternet.ru/users/albrs/post402411290/



В дополнение к теме



Бинауральный манекен KU 100 производства Neumann: с ним познакомила компания i.s.p.a. на выставке телевизионных технологий в «Экспоцентре». С технической точки зрения KU 100 представляет собой стереомикрофон для бинауральной записи. Внешне это корпус, имитирующий человеческую голову (рис. 1) с ушными раковинами, внутрь которых вмонтированы микрофонные капсюли (рис. 2).

Диаграмма направленности микрофонов определяется формой искусственных ушных раковин, идентичных человеческим. В целом, бинауральная стереофония обеспечивает звучание, максимально приближенное к человеческому слуховому восприятию. В KU 100 применена бестрансформаторная схемотехника, обеспечивающая большой уровень выходного сигнала, быстрые переходные характеристики и меньший уровень собственного шума. Традиционный выходной трансформатор заменен на электронную схему, которая гарантирует идентичные высокие показатели подавления синфазного сигнала.

Бинауральный манекен оборудован балансными (XLR) и небалансными (BNC) выходами. Один из находящихся внутри манекена переключателей (–10 дБ) обеспечивает понижение чувствительности. Второй переключатель предназначен для выбора частоты среза пропускного фильтра ВЧ. Имеются три позиции: линейная (фильтр выключен), 40 Гц и 150 Гц. Диапазон воспроизводимых частот — 20–20000 Гц (рис. 3). Вес — 3500 г. А. Барсуков, журнал "ТКТ", № 1, 2004 г.





РЕТРОСПЕКТИВА



Маршрутизатор для творческого коллектива. По мере того как сетевой доступ к мультимедийным и звуковым продуктам (например, мы рассказывали о новой системе расчетов через Интернет за музыкальные записи, опробованной на музыкальном фестивале корпорации Intel) становится элементом малого бизнеса, возрастает потребность в недорогой многофункциональной периферии для обслуживания этого бизнеса. Компания Trans-Ameritech на очередном из своих семинаров, посвященном телекоммуникационному и сетевому оборудованию фирмы SBE, представила оборудование такого класса: модули серии netXpand 2000. Модули осуществляют интеграцию отдельных компьютеров и связь между локальными сетями подразделений компании. Одна из основных функций модуля, представляющая интерес для творческого коллектива, силами которого выполняются многоступенчатые операции с аудио- и мультимедиа-файлами — разделяемый Интернет-доступ: выход в Интернет по одному каналу для всех пользователей локальной сети без установки модема и дополнительного ПО каждому из пользователей.

Серия состоит из моделей Route 1 (однопортовый мультипротокольный маршрутизатор с интегрированным четырехпортовым хабом, совмещающий маршрутизатор и хаб в одном компактном офисном сетевом решении). Route 3 (трехпортовый мультипротокольный маршрутизатор удаленного доступа с интегрированным 8-портовым Ethernet-хабом, совмещающий в одном устройстве маршрутизатор, хаб и сервер удаленного доступа) и Route 10 (10-портовый мультипротокольный маршрутизатор удаленного доступа, совмещающий маршрутизатор и сервер удаленного доступа). Каждая из моделей поддерживает несколько WAN-сервисов и протоколов и обладает гибкостью: например, при выборе ширины диапазона связи система постепенно подключает линии связи и отключает их при достижении необходимого диапазона. Модули обеспечивают скорость передачи до 2 Мбайт/с по каналу E1 без дополнительного оборудования и ПО. Предусмотрена возможность удаленного конфигурирования системы. А. П. БАРСУКОВ, журнал "ТКТ" № 12, 1998 г.

В СКАФАНДРАХ ИЗ ЗОЛОТА. Современному исследователю вулканов нужна не менее сложная «экипировка, нежели альпинисту. Особенно важно иметь хорошую защиту от адской жары. Расплавленная лава испускает тепло главным образом в инфракрасной части спектра. А лучше других материалов отражает эти лучи золото. Вот почему для вулканологов делают позолоченные маски.  По материалу журнала "Техника-молодёжи" времён СССР



ЧИСТЫЙ ВЕС, нетто благородного металла, (сокр. чд.), вес драгоценного металла в монете в противоположность ее общему весу. Только Чл. драгоценного металла определял стоимость полноценной ходячей монеты. Если в золотых монетах кроме золота имелся другой драгоценный металл, то только вес золота определял ее стоимость. Соотношение Ч.в. и общего веса определялось монетной стопой "Словарь нумизмата", Х. Фенглер, Г. Гироу, В. Унгер





Часто употребляется в монетном деле электр — сплав золота и серебра и билон—сплав меди и серебра, т. е. низкопробное серебро.

Нумизматика знает также применение никеля. Еще в древности иногда чеканили монеты из никеля, например, в древней Бактрии — государстве III-II вв. до н. э. в Средней Азии. В некоторых бактрийскцх монетах — 20% никеля, остальное составляет медь. Но это, пожалуй, единственный случай древней никелевой чеканки. Никель получил распространение в наше время: из него чеканятся разменные монеты.

Очень редки были и железные монеты, в отличие от никелевых, не получившие распространения и сейчас. Железные монеты чеканили в некоторых городах древней Греции, в частности на полуострове Пелопоннесе.

В России в 20-х и 30-х годах XIX в. чеканилось небольшое количество платиновой монеты. В XIX в. для изготовления монет применяли алюминий. Встречаются, но редко, свинцовые и оловянные монеты. Г. А. Фёдоров-Давыдов, "Монеты рассказывают"



Токопроводящая прокладка ЭМС (медно-никелевая, медно-никелевая с позолотой)

Fabric Gasket (Shield Form Gasket, Gold Gasket)

Техническое описание

Прокладки состоят из полимерной ткани, обернутой вокруг полимерного материала. Проводящая ткань прочно укреплена на губчатом полимере.

Такие прокладки ЭМС сконструированы для обеспечения электромагнитной совместимости в коммерческой, военной и прочих областях производства, где необходимо обеспечить хороший экранирующий эффект и учесть конструктивные особенности аппаратуры. Проводящие прокладки очень легко устанавливаются как в новые изделия, так и в модернизируемые.

Использование при производстве различных патентов обеспечивает прокладкам свойства, по многим параметрам превосходящие мировые стандарты аналогичных изделий. Прокладки имеют международный сертификат по пламяподавлению.

Отдельно производятся прокладки с нанесенным золотым слоем толщиной 24 мкм (технология 24 Kdex), имеющие уменьшенное поверхностное сопротивление, препятствующее возникновению аллергий у человека.

Характеристики

Экранирование: Мin. 60 dB (30 MHz~1GHz),

ASTM D4935

Сопротивление: Мах. 0,06 Om/sq.

Температура : Мах. 105°С Meet UL

Пламяподавление: UL94V-0 approved Gold effects (Gold Plated Fabric).  По материалу "ТЕХНО"



Устройство для диагностики драгоценных изделий из металлов и сплавов включает в себя возбудитель акустических сигналов, датчик, преобразователь электрического сигнала в цифровой, и ЭВМ. Возбудитель акустических сигналов изделия состоит из генератора электрических импульсов, к выходу которого подключена электромагнитная катушка. Датчик установлен с возможностью восприятия акустических сигналов возникающих в изделии и присоединен выходом к входу ЭВМ.

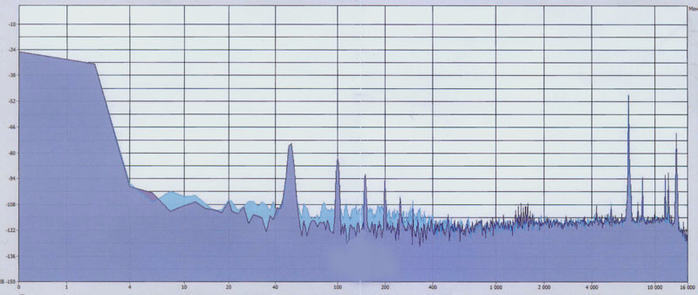

Сравнение золото-серебро

Предварительно получают спектральные характеристики эталонных образцов драгоценных металлов и сплавов, имеющих различные составы, кристаллические структуры и формы. Для этого помещают эталонный образец в поле индуктора, подключенного к генератору электрических импульсов. Под действием электромагнитных импульсов в образце возникают акустические сигналы, которые принимаются датчиком и преобразуются в электрические сигналы. Полученные электрические сигналы подаются на ЭВМ, где определяют их спектральные характеристики. В определенной спектральной характеристике выделяют частоты, соответствующие характерным экстремумам максимумам и минимумам спектральной характеристики, и запоминают.

Затем указанным образом определяют частоты, соответствующие характерным экстремумам максимумам и минимумам спектральной характеристики, исследуемого изделия. Сравнивают характеристики эталонного изделия и исследуемого и по совпадению соответствующего набора частот экстремумов исследуемого изделия с соответствующим набором частот экстремумов соответствующего эталонного образца судят о составе и кристаллической структуре исследуемого изделия. По материалу ФГ БОУ ВПО "Ярославский государственный педагогический университет им. К. Д. Ушинского"





РТУТЬ. Эта странная жидкость, блестящая, как серебро, и тяжёлая, как свинец, напоминает мёртвую воду из сказки. Прикоснись к ней — ты не почувствуешь привычной освежающей влажности, а только ощутишь тугое сопротивление холодной поверхности, как будто она стремится оттолкнуть тебя. Если случайно прольёшь её, она разбивается на мелкие капли, которые оживают и, не даваясь в руки, разбегаются во все стороны. Кусок железа всплывает в ней, как пробка, а золото и серебро растворяются в ней, как сахар в воде. Такова ртуть — единственный в

мире жидкий при обычной температуре металл, самая тяжёлая в мире жидкость. Спутник любознательных "Что такое? Кто такой?", 1968 год издания



Золото (лат. Aurum), Au, химический элемент 1 группы периодической системы Менделеева; атомный номер 79, атомная масса 196,9665; тяжелый металл желтого цвета. Состоит из одного устойчивого изотопа 197 Au.

Золото было первым металлом, известным человеку. Изделия из золота найдены в культурных слоях эпохи неолита (5-4 тысячелетия до н.э.). В древних государствах - Египте, Месопотамии, Индии, Китае добыча золота, изготовление украшений и других предметов из него существовали за 3-2 тысячелетия до н.э. Золото часто упоминается в Библии, "Илиаде", "Одиссее" и других памятниках древней литературы. Алхимики называли золото "царем металлов" и обозначали его символом Солнца; открытие способов превращения неблагородных металлов в золото было главной целью алхимии.

Физические и химические свойства. Золото - мягкий, пластичный, тягучий металл (может быть проковано в листки толщиной до 8-10-5 мм, протянуто в проволоку, 2 км. которой весят 1 г, хорошо проводит тепло и электричество, весьма стойко против химических воздействий.

Уже более 5 тысячелетий золото применяется в ювелирном искусстве для изготовления украшений, культовой, дворцовой утвари, золочения одежды, часто окрашенное примесями других металлов в различные цвета и в сочетании с драгоценными и поделочными камнями, жемчугом, эмалью, чернью.

Изначально человек применял золото исключительно для изготовления украшений, и только через несколько тысячелетий оно стало служить средством сбережения и накопления.

Химически абсолютно чистого золота в природе не существует. Добываемое в рудных или россыпных месторождениях золото имеет множество примесей. Для выделения чистого золота производят процесс аффинирования - очистки. Однако технологии 100% очистки золота от примесей не существует. Даже самое чистое золото в банковских слитках содержит 99,99% золота и 0,01% примесей. Отсюда и название - золото "четыре девятки". Для изготовления высококачественных ювелирных изделий используется именно такое золото. Изделия изготавливаемые из плохо очищенного золота, даже с содержанием золота 99,97% часто бывают плохого качества - имеют поры и раковины на поверхности, микротрещины, плохо отполированную поверхность и они в эксплуатации не долговечны, как говорят ювелиры - "рассыпаются" по местам пайки. И это все именно из-за каких-то 0,03% нежелательных примесей. Очистка золота процедура не дешевая и недостаточно очищенное золото производители ювелирных изделий используют из-за соображений экономии.

Так какие изделия из золота мы видим в магазинах? Начнем с того, что ювелирные изделия все же не делают из чистого золота, это не рационально. Золото мягкое и такие изделия будут не практичными при эксплуатации - на них могут оставаться царапины, вмятины, возможны деформации.

Поэтому для изготовления ювелирных изделий используют сплав чистого золота с различными легирующими добавками, которые во-первых, в отличие от примесей, улучшают физические свойства металла, а во-вторых, позволяют придать золоту желаемый цвет. В качестве легирующих добавок применяются: серебро, медь, палладий,никель, цинк, индий, германий.

Таким образом, процентное содержание золота в ювелирном сплаве определяет его пробу (нем. "Probe", от лат. "Probo" - испытываю, оцениваю). Например 375 проба обозначает, что изделие на 37,5% состоит из золота. В изделии 585 пробы соответственно 58,5% золота, а в изделии 750 пробы - золота соответственно 75%. В изделии 958 пробы - целых 95,8% золота. Все эти пробы для ювелирных изделий установлены российским ГОСТ, по так называемой метрической системе обозначения проб. Она принята в большинстве стран мира. По этой системе проба обозначается числом частей благородного металла в 1000 частей лигатурного сплава.

В США, Великобритании, Швеции и некоторых других странах принята каратная система. По ней 100%-му чистому золоту соответствуют 24 условные единицы, которые условно называют "каратами" (не путать с каратами - единицей веса драгоценных камней, равной 0,2 грамма). По этой системе 750 проба называется 18 карат, а 585 проба -14 карат.

Естественно, цена ювелирного изделия сильно зависит от пробы - чем больше золота в ювелирном сплаве, тем дороже будет изделие, т.к. легирующие добавки существенно дешевле золота и на цену почти не влияют.

Проба гарантируется государством, для чего изделия обязательно проходят анализ - пробирный контроль (опробование и клеймение), и на них накладываются оттиски пробирных клейм. Украшения из благородных металлов клеймятся пробой, определенной в сплаве. Не подлежат клеймению ордена, наградные медали и монеты, хотя проба их сплавов строго регламентирована и контролируется. Контроль за пробой сплавов и изделий и клеймение в России выполняется инспекциями пробирного надзора.

В странах, где установлен государственный пробирный надзор, торговля изделиями из благородных металлов без оттисков пробирных клейм запрещена, а подделка пробирного клейма преследуется законом. Для клеймения изделий применяются пробирные клейма разнообразных форм и рисунков. В бывшем СССР пробирное клеймо состояло из 3 элементов: эмблемы (серп и молот на фоне пятиконечной звезды); трехзначных цифр метрической пробы; шифра (в виде буквы), закрепленного за определенной инспекцией пробирного надзора. В России после распада СССР эмблемой является девушка в кокошнике (кокошник - старинный русский головной убор замужних женщин).

Клеймение ювелирно-бытовых изделий известно со средних веков.

В России государственное клеймение изделий узаконено: серебряных - в 1613 г., золотых - в 1700 г., платиновых - в 1927 г., палладиевых - в 1956 г.

Помимо пробы на ювелирное изделие наносится клеймо предприятия-изготовителя.

Ювелирные изделия различаются не только по пробе, но и по цвету. Проба и цвет золота между собой никак не связаны. В ювелирном магазине Вы можете увидеть изделия одной 585 пробы, но различных цветов. Крайне распространены 4 основных цвета ювелирных сплавов золота - красный - издавна любимый Российский цвет, желтый - популярный почти во всех остальных странах и набирающий популярность у нас в России среди людей часто бывающих за рубежом, белый - крайне модный и изысканный, и даже - зеленый - самый оригинальный.

Необходимый ювелирам цвет золота достигается именно за счет подбора в различных пропорциях всех вышеуказанных легирующих добавок.

Поэтому цвет ювелирного изделия и его проба между собой никак не связаны. И часто на вопрос какое золото лучше - красное, желтое или белое, ювелиры отвечают вопросом - а какой цвет лучше зеленый или фиолетовый? Как уже говорилось выше, легирующие добавки существенно дешевле золота, поэтому цена изделия от цвета золота не зависит.

В основном, в магазинах сегодня предлагаются изделия массового серийного выпуска, которые продаются на "вес" золота, т.е. по цене драгоценного металла и драгоценных камней, т.к. стоимость их изготовления незначительна. Их называют ювелирными изделиями массового спроса. А вот эксклюзивными ювелирными украшениями по праву можно назвать лишь те, в которых воплощенная стоимость работы дизайнеров, художников, модельеров и ювелиров превосходит стоимость самих использованных благородных металлов и драгоценных камней. По материалу ювелирного дома KADO



АКТУАЛЬНО: РАБОТА С ДРАГМЕТАЛЛАМИ - http://www.liveinternet.ru/users/albrs/post383300974/



Ретроспектива



Разработан осязательный сенсор чувствительный, как пальцы

13.06.2006. Профессор Рави Сараф (Ravi Saraf) и доктор Вивек Махешвари (Vivek Maheshwari) из Университета Небраски (University of Nebraska) в США создали осязательный датчик, не менее чувствительный, чем кончики пальцев человека, сообщает BBC. Кончики пальцев человека в благоприятных условиях могут распознать неровности поверхности размером в половину толщины волоса, то есть работают с разрешением в 40 микрометров. Новая разработка американских исследователей превзошла этот предел чувствительности, ранее недостижимый для машин. Поверхность сенсора представляет собой тончайшую пленку из нескольких слоев металла и равномерно распределенных полупроводниковых наночастиц. Когда пленка прикладывается к объекту исследования, в местах неровностей поверхности возникают напряжения, которые заставляют наночастицы генерировать видимый свет. Картину свечения можно снимать на камеру. Для демонстрации возможностей датчика изобретатели приложили его поверхность к американской монете в один цент. На полученной фотографии видны мельчайшие детали портрета Линкольна, изображенного на монете. По материалу радио "Свобода"



ОБНОВЛЕННЫЙ ПРЕОБРАЗОВАТЕЛЬ HONEYWELL ST3000 УПРОЩАЕТ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УПРАВЛЕНИЕ ПРОИЗВОДСТВЕННЫМИ МОЩНОСТЯМИ. ST 3000 включает бортовую диагностику, которая не требует настройки для Foundation Fieldbus и HART.

ФИНИКС, 18 февраля 2010 - Компания Honeywell (NYSE:HON) объявила о том, что новейшая версия наиболее распространенных преобразователей давления включает обновление программного обеспечения, позволяющее промышленным предприятиям применить упреждающий подход к техническому обслуживанию. Продуктовая линейка преобразователей серии ST 3000® дополнилась усовершенствованной системой бортовой диагностики упрощающей техническое обслуживание путем автоматического оповещения технического персонала предприятия о статусе функционирования.

Обновление программного обеспечения добавляет функцию диагностики, которая не требует конфигурирования под протоколы Foundation Fieldbus и HART (5 и 6 версии). Стандартные средства диагностики HART 6 включают в себя функции сохранения даты и времени событий (дата установки, калибровки, продолжительность эксплуатации и стресс-мониторинг), значения измеряемой переменной, температуры корпуса прибора, а также общие параметры датчика. Эти функции позволят сотрудникам предприятия диагностировать неисправности дистанционно, иметь более полную информацию о возможных неисправностях каждого прибора, просматривать историю работы устройства даже после его исключения из технического процесса и проводить анализ причин инцидента.

Все системы диагностики запускаются автоматически при включении преобразователя и предоставляют информацию распределенной системе управления предприятия. Данные также могут просматриваться с помощью портативного устройства. Кроме того, на случай возникновения неисправностей, информация сохраняется непосредственно в преобразователе, что значительно облегчает работу инженеров, отвечающих за техобслуживание предприятия. Больше нет необходимости использовать график самописца или архивные данные, чтобы провести анализ причинно-следственных связей.

Серия преобразователей ST 3000® включает измерители абсолютного, дифференциального и избыточного давления, с фланцевым или врезным монтажом, также датчиков для высоких температур процесса. Они обеспечивают измерение давления, уровня и расхода для различных применений, начиная от гидростатического давления в емкостях до давления в котлах, топливопроводах и реакционных резервуарах высокого давления.



Полевой фототранзистор представляет собой полевой транзистор со встроенным каналом на полупроводниковой подложке с противоположным типом проводимости, у которого отсутствует основной затвор, а лежащая на открытой поверхности область канала доступна для освещения. Вывод от подложки (второй затвор) такого фототранзистора присоединяется к источнику запирающего напряжения через высокоомное сопротивление. Первичным электрическим сигналом этого датчика является фототок обратно смещенного диода канал-затвор. Вызванное фототоком падение напряжения на сопротивлении изменяет напряжение на затворе и служит входным сигналом полевого транзистора, работающего далее как усилитель с общим истоком.

Фотоэлектрические датчики с внутренним усилением описываются характеристиками и параметрами, аналогичными введенным для фотодиодов в фотодиодном режиме. Следует учитывать, что достигаемое в этих приборах увеличение чувствительности не сопровождается улучшением таких параметров, как отношение сигнал/шум, температурная и временная стабильность, протяженность линейного участка световой характеристики, произведение коэффициента преобразования на полосу частот и др. Наоборот, некоторые из этих параметров могут даже ухудшаться, т. е. при усилении неизбежно привносятся дополнительные шумы, искажения и частотные ограничения.

Фототиристор по принципу действия аналогичен триодному тиристору, может иметь третий вывод для электрического управления, но наряду с этим предусматривается возможность освещения среднего из трех имеющихся в нем p-n переходов. При полярности внешнего напряжения, соответствующей включению среднего p-n перехода в обратном направлении, освещение этого перехода увеличивает протекающий через него обратный ток. Поэтому при некоторой пороговой освещенности, когда суммарный коэффициент усиления по току тиристорной структуры достигает единицы, происходит включение прибора, сопровождающееся резким уменьшением падающего ва нем напряжения. Таким образом, фототиристор является фотоприбором ключевого ,типа, сочетающим высокую чувствительность и большую коммутируемую мощность. Дополнительное электрическое управление, осуществляемое изменением прямого тока, протекающего через управляющий p-n переход, позволяет изменять пороговую освещенность при данном напряжении в цепи питания или переключающее напряжение при данной пороговой освещенности. Для описания свойств фототиристоров применяются такие же семейства статических характеристик, как и для обычных триодных тиристоров, причем освещенность выступает в роли переменной, аналогичной току управляющего электрода. Из книги "Справочник по элементам радиоэлектронных устройств"



Биосенсор для детекции токсичных нитроароматических соединений. Рецепторным элементом биосенсора является новый штамм дрожжей Y.lipolytica, способный трансформировать ксенобиотики с образованием окрашенных метаболитов.



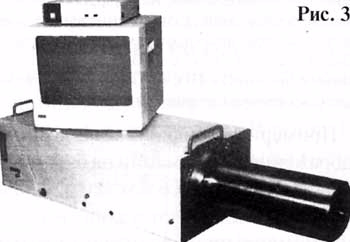

Камера для высокоскоростной съёмки. Скорость смены кадров в камере С4187 составляет от 100 до 3 млн кадров в секунду. Время экспозиции — от 50 нс до 1 мс. Кадровый интервал — от 10 мс до 300 нс. Видеокамера С2847 усиливает слабоконтрастные изображения: суперглаз различает на теле скульптуры, казалось бы, гладко отполированном, мельчайшие следы резца скульптора. Камеры ИК-диапазона: метод основан на том, что лучи ИК отражаются не от поверхности картины, а от её основы, считывая ту информацию о картине, которая сохранилась внутри слоёв краски и лака. Сканер на инфракрасных LED способен воссоздать трёхмерный шаблон человеческого тела.



Компания Sencera выпускает чувствительные элементы и первичные преобразователи для определения таких газов, как пропан, изобутан, метан, СНГ - сжиженный нефтяной газ (LPG), окись углерода, водород, этанола). Газовые детекторы компании Sencera используют в качестве чувствительного слоя диоксид олова. Принцип работы детекторов основан на свойстве некоторых оксидов металлов изменять свои электрические характеристики при контакте с определенными газами. При нагреве кристаллов диоксид олова их поверхность начинает адсорбировать атомы кислорода, становится заряженной, вследствие чего уменьшается ток электронов, т.е. изменяется проводимость. При воздействии на поверхность датчика некоторых газов снижается ее потенциал и значительно повышается проводимость кристалла. Датчики газа подобного рода является первичными преобразователями и требуют использования дополнительных электронных схем (например, мост Уитстона с NTC термистором). В связи с тем, что сопротивление датчика находится в прямой зависимости от типа газа и его концентрации, возникает определенная зависимость падения напряжения от концентрации газов. По скорости изменения проводимости газового детектора определяется тип газа и его концентрация.

Газовый детектор HS-134 предназначен для определения утечки угарного газа в промышленных и бытовых условиях. Определяет монооксида углерода, водорода, этанола. Конструкция датчика угарного газа состоит из керамической трубки с покрытием, слоя чувствительного элемента (диоксид олова) и активного угольного фильтра. Все компоненты датчика собраны в корпус с мелкозернистой сеткой из нержавеющей стали. Внутренняя схема преобразователя состоит из двух частей: схемы нагревателя и схемы выходного сигнала, преобразующей изменения сопротивления чувствительной поверхности в электрический сигнал определенного уровня. Активный угольный фильтр минимизирует влияние внешних газов (таких, как окислы азота, алканы и др.)

Детектор газа HS-133 предназначен для регистрации присутствия сжиженного нефтяного газа (LPG), изобутана, пропана и метана. Датчик газа может быть использован для бытовых и промышленных применений. Конструкция газового детектора состоит из чувствительного элемента (диоксид олова), измерительного электрода, нагревателя и трубки с покрытием. Измерительный элемент защищен двухслойной противовзрывной сеткой из нержавеющей стали. Внутренняя схема преобразователя состоит из двух частей: схемы нагревателя и схемы выходного сигнала, преобразующей изменения сопротивления чувствительной поверхности в электрический сигнал определенного уровня.

Датчик дыма HS-129 предназначен для регистрации присутствия в воздухе изобутана, пропана, алкоголя и водорода и может быть использован для мониторинга утечки газов в бытовых и промышленных применениях. Конструкция газового детектора состоит из чувствительного элемента (диоксид олова), измерительного электрода, нагревателя и трубки с покрытием. Измерительный элемент защищен двухслойной противовзрывной сеткой из нержавеющей стали. Внутренняя схема преобразователя состоит из двух частей: схемы нагревателя и схемы выходного сигнала, преобразующей изменения сопротивления чувствительной поверхности в электрический сигнал определенного уровня.

Датчик алкоголя HS-130A, Детектор предназначен для детектирования примесей алкоголя в воздушной среде. Датчик алкоголя имеет малое время отклика, высокую чувствительность и продолжительный срок эксплуатации.

Датчик алкоголя HS-130AS. Детектор предназначен для детектирования примесей алкоголя в воздушной среде). Датчик алкоголя имеет малое время отклика, высокую чувствительность и продолжительный срок эксплуатации. Конструктивно датчик состоит из чувствительного элемента, находящего в металлическом корпусе из никелированной меди с двухслойной противовзрывной сеткой. Три жестких вывода подсоединяются к плюсу и минусу нагревательного элемента и чувствительной пластине.

Датчик природного газа HS-131 предназначен для детектирования утечки метана, изобутана и пропана в бытовых и промышленных приложениях. Конструкция газового детектора состоит из чувствительного элемента (диоксид олова), измерительного электрода, нагревателя и трубки с покрытием. Измерительный элемент защищен двухслойной противовзрывной сеткой из нержавеющей стали. Внутренняя схема преобразователя состоит из двух частей: схемы нагревателя и схемы выходного сигнала, преобразующей изменения сопротивления чувствительной поверхности в электрический сигнал определенного уровня.

Зависимость изменения сопротивления зависит от типа детектируемого газа и его концентрации, поэтому перед эксплуатацией преобразователя рекомендуется производить его калибровку в диапазоне 3000 - 10000 ppm для метана и 300 - 1000 ppm для изобутана. По материалам «Сенсорика»



Датчик плотности ДП1 (далее «датчик») предназначен для непрерывного контроля плотности путем измерения перепада гидростатического давления на погружаемом чувствительном элементе (ПЧЭ) и температуры жидких нефтепродуктов. Датчик обеспечивает получение малых дополнительных погрешностей в диапазоне условий эксплуатации и предназначен для работы в составе систем объемно-массового учета. Датчик может осуществлять: измерение плотности контролируемой среды; измерение гидростатического давления столба контролируемой среды относительно высоты установки нижней ячейки для измерения давления ПЧЭ без учета избыточного давления (разрежения) в резервуаре (далее - гидростатическое давление); измерение температуры контролируемой среды в двух точках. Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с разрежением (от 0 до 5 кПа), атмосферным или избыточным (0 до 15 кПа) давлением. Контролируемая среда - чистые нефтепродукты, а также неагрессивные жидкости различных производств. Стойкость датчика к агрессивным средам определяется применяемыми материалами, контактирующими с контролируемой средой: фторопласт-4 и нержавеющие стали 12Х18Н10Т, АN8I 316 и 10Х17Н13НЗТ. Датчик состоит из литого корпуса, выполненного из алюминиевого сплава, и ПЧЭ из нержавеющей стали на гибком подвесе. В ПЧЭ установлены две ячейки для измерения давления (ЯИД) на базовом расстоянии 0,5 м друг от друга. Обе ЯИД, используемые в датчике, являются пьезорезистивными мостовыми ячейками для измерения относительного давления. Связь ЯИД с атмосферой обеспечивается через дренажную трубку гибкого подвеса ПЧЭ, воздушный фильтр из микропористой фторопластовой пленки ПФ-Ф4 и насадку, установленную на боковой поверхности корпуса.



Датчики потока Crydom состоят из корпуса и герконового поплавкового элемента и не влияют на скорость потока жидкости. Датчики предназначены для работы в водяных магистралях низкого давления (до 10 бар или140 psi), а также допускают присутствие до 5% алкоголя и органических кислот. WRAS сертификация позволяет использовать устройства в пищевых водных магистралях. При монтаже устройства крышка с проводом должна быть направлена вверх, также необходимо соблюдать направление потока, указанного на корпусе. Повышенная чувствительность достигается при вертикальном монтаже датчика. Датчики комплектуются проводом 25 см и имеют два варианта исполнения: с диаметром основной трубы 15 мм и 22 мм. Полумостовой драйвер с генератором IR53HD420, в корпусе интегрированы драйвер, генератор, быстродействующий диод и выходные полевые транзисторы. В результате, законченное интегрированное решение для импульсных источников питания и электронных балластов питания люминесцентных ламп. Гибридная микросхема IR53HD420 представляет собой комбинацию полумостового драйвера с задающим генератором, быстродействующего бутстрепного диода 15.6 В и двух высоковольтных полевых транзисторов. Керамические резонаторы CERALOCK, предназначенных для работы как в мегагерцовой, так и килогерцовой части частотного диапазона. Керамические резонаторы имеют ряд преимуществ по сравнению с LC- и RC-осцилляторными элементами и кварцевыми резонаторами. Если первые имеют низкую температурную стабильность, большую погрешность частоты резонанса и значительные габаритные размеры, то вторые известны высокой ценой, неэкономным использованием пространства платы и продолжительным временем нарастания сигнала. Безусловно, и сами керамические резонаторы уступают в некоторых параметрах кварцевым. Но в тех приложениях, где не требуется высокая точность частоты резонанса, а портативность исполнения и невысокая себестоимость изделий занимают приоритетные места, керамические резонаторы являются идеальным схемотехническим решением. Изолированный трансивер RS-485 3,3 В. Микросхемы MAX3535E являются изолированными дуплексными RS-485/RS-422 трансиверами с гальванической развязкой. Допустимое напряжение между интерфейсными сторонами достигает ±2500 В rms. Микросхемы обеспечивают передачу со скоростью до 1000 кБит/с  при большом дифференциале напряжений. Изоляция обеспечивается посредством встроенных высоковольтных конденсаторов. MAX3535E также имеет выход 420 кГц для обеспечения дополнительного внешнего питания интерфейса RS-485 посредством импульсного трансформатора. Микросхемы MAX3535E имеют один дифференциальный драйвер, один приемник и схему для передачи RS-485 и сигналов управления через изоляционный барьер. Приемники имеют 1/8 долю стандартной нагрузочной способности, что позволяет подключать до 256 устройств на одну шину. Микросхемы драйверов 5-го поколения HVIC International Rectifier. Высоковольтные ИС драйверов 5-го поколения интегрируют n- и p-канальные LDMOS кристаллы с интеллектуальной ИС драйвера. Микросхемы подключаются к низковольтному источнику напряжения и обеспечивают управление затвором МОП-транзисторов и IGBT с одновременной защитой высоковольтного оборудования. Помимо этого, монолитные ИС драйверов G5 HVIC обладают интегрированными функциями и опциями, позволяющими упростить схемотехническое решение и снизить конечную стоимость продукта. Выпускаются модели с интегрированным бутстрепным транзистором для реализации источника питания. Это позволит разработчикам отказаться от достаточно габаритного и дорогого внешнего источника питания, которого обычно требуют базовые схемы на дискретных компонентах (оптопарах или трансформаторах Пьезоэлектрические диафрагмы. Используя собственные разработки в области изучения вибрации пьезокерамических материалов и микроакустики, бельгийская компания Sonitron предлагает линейку пьезокерамических динамиков для промышленного, мультимедийного и автомобильного рынков. В конструкции динамиков использован новый принцип взаимодействия пьезокерамических и композитных слоев. Динамик состоит из пьезокерамического диска и композитной полимерной мембраны. Композитная полимерная мембрана сокращает нежелательные резонансные пики на высоких частотах для обеспечения более равномерной частотной характеристики, которой нельзя достичь в традиционной конструкции динамиков. В отличие от магниторезисторов, датчики на эффекте Холла лишены таких недостатков, как гистерезис, нелинейность характеристики и ограниченность диапазона. Датчики тока Sentron – это полностью интегрированные КМОП-устройства, включающие концентратор магнитных полей, элемент Холла, схему смещения напряжения, усилитель и схему программирования усиления, сдвига и температурного коэффициента. Подавление помех в мобильной аппаратуре. Помехи, создаваемые блоком обработки сигналов, проходят в высокочастотный блок, что приводит к значительному ухудшению чувствительности. Блок обработки сигналов мобильного телефона, который обычно построен на микросхеме обработки сигналов в основной полосе частот, управляет различными сигналами, такими как речевой сигнал и сигнал для ЖК дисплея. ИС обработки сигналов является источником значительных помех, поскольку работает на высокой частоте и к ней подсоединены множество линий передачи данных. При прохождении помех по линиям передачи данных данных или шинам питания/GND из блока обработки сигналов в ВЧ блок происходит ухудшение его чувствительности, в результате чего увеличивается частота появления ошибочных битов (BER). Изолированные микросхемы интерфейса RS-485/RS-422. Интерфейс RS-485 использует двунаправленную сбалансированную линию передачи данных на расстояние до 1200 метров. Количество узлов в сети может достигать 128 (с репетиторами до 255). Кроме того, он имеет хорошую помехозащищенность. Поэтому именно RS-485 можно считать стандартным промышленным интерфейсом. Популярные приемопередатчики интерфейса RS-485: MAX1480, MAX1490 и MAX3480. Высокоскоростные законченные оптоизолированные микросхемы интерфейса имеют стандартное питание +5 В (MAX1480, MAX1490) и +3,3 В (MAX3480). Газовые разрядники Bourns применяются для защиты оборудования от скачков высокого напряжения в переходных режимах. Важная отличительная черта таких устройств – возможность многократного выдерживания перегрузок в десятки кА. При возникновении напряжения определенного уровня в разряднике возникает дуговой разряд, сопротивление устройства при этом резко падает. При снижении высокого напряжения сопротивление разрядника восстанавливается. Газоразрядные трубки часто используются в хDSL оборудовании связи, где они защищают линию от наведенных помех, возникающих в результате грозовых разрядов и электромагнитных импульсов. Датчики удара Sencera - первичные преобразователи без дополнительной электронной обвязки, схем усиления и преобразования сигнала. Конструктивно такие датчики удара представляют собой металлический корпус с размещенным внутри него шариком, перемещение которого приводит к замыканию контактов. При срабатывании на выходе датчика генерируется сигнал прямоугольной формы. Ширина данного импульса прямо пропорциональна силе удара. Регулировка датчика удара, его чувствительности, может быть отрегулирована путем изменения длительности временной задержки в схеме. Ионизатор QUICK-445 локального действия для устранения статических зарядов на объектах рабочей зоны. Кроме этого, воздушным потоком можно удалять мелкие частицы (пыль), притягиваемые статическим потенциалом. Легкий ионизатор выполнен в виде пневматического пистолета с пускателем, легко и быстро нейтрализует статические заряды и пригоден для удаления работы с компонентами в сверхкомпактных корпусах. Ионизатор имеет встроенный регулятор остаточного напряжения, благодаря чему эффективно поддерживает ионный баланс. Герконы КЭМ  (герметизированные магнитоуправляемые контакты): быстродействие, от 0.5 до 1.5 мс. Реле в корпусе i-PAK - твердотельное большой мощности "Виза-600" (К452КП1), для коммутации тока от 0 до 4 Ампер в линиях с рабочим напряжением до 600 Вольт постоянного тока или до 380 Вольт переменного тока. Реле оптимизировано для применения в трехфазных цепях. Конденсаторы пусковые  металлобумажные герметизированные частотные типа МБГЧ (ОЖО.462.141 ТУ, ОЖО.462.049 ТУ) для работы в цепях переменного и пульсирующего токов; имеют герметизированный металлический корпус, который исключает возможность сообщения окружающей среды с его внутренним пространством. Пусковые конденсаторы используются в асинхронных двигателях, в которых ёмкость включается только на момент пуска двигателя. При наличии пусковой емкости вращающееся поле двигателя при пуске приближается к круговому, а магнитный поток увеличивается. Все это способствует повышению пускового момента, и, таким образом, улучшает характеристики двигателя. Cканеры контраста. Принцип работы сканеров контраста аналогичен фотоэлектрическим датчикам расстояния. Датчики контраста определяют на рабочем расстоянии до 30 градаций серого. Рабочие свойства устройств эффективно используются при различных технологических процессах, где контроль осуществляются посредством считывания контрастных меток или регистрацией изменений фона на материале. При этом параметры поверхности детектируемого объекта, его гладкость или шероховатость, а также параметры материала, из которого он выполнен, не влияют на качество измерений. Также, датчики контраста могут применяться для контроля синхронизации печатного процесса. Конденсаторы полиэтилентерефталатные постоянной емкости типа К73-9 (ОЖО.461.087 ТУ) для работы в цепях постоянного, переменного и пульсирующего токов в качестве встроенных элементов внутри комплектных изделий. Конденсаторы имеют фольговый электрод. Конденсаторы относятся к разряду низкочастотных пленочных конденсаторов. Поэтому тангенс угла диэлектрических потерь таких конденсаторов имеет резко выраженную зависимость от частоты. Термостаты B-1009N выпускаются в различном корпусном исполнении: в виде модулей с фланцевым монтажом под винт (серии B-1001 и B-1001P), цилиндрические термостаты с фланцевым крепежом (B-1002), термостаты для винтового крепления (B-2002), термостаты с проволочным выводами (B-1009N, B-1009X). Термопрерыватели серии B-1009N предназначены для проволочного монтажа и имеют температуру срабатывания в диапазоне 45…145°С. Термостаты имеют функцию автоматического восстановления при снижении пороговой температуры на 10…50°С.  Бесконтактные потенциометры. Бесконтактный потенциометр представляет собой устройство, состоящее из магниторезистора и постоянного магнита. В качестве дополнительных функций в конструкцию датчика могут быть введены схема термокомпенсации и схема усиления и обработки сигнала. Бесконтактные линейные потенциометры обеспечивают максимальную точность измерения угла поворота оси вала. У них отсутствуют скачкообразные изменения сопротивления, характерные для обычных проволочных сопротивлений. Отсутствие трущегося токосъемника снижает вращающий момент, необходимый для поворота вала, исключает возможность искрообразования и предотвращает быстрый механический износ, а также снижает уровень собственных шумов. Группа потенциометров имеет схему встроенной термокомпенсации, что позволяет снизить дрейф выходного напряжения (LP05M3R1AA, LP05MR4R1AA). Бесконтактные потенциометры применяются для установки исходных параметров в устройствах автоматического контроля, в датчиках угла поворота и положения, а также в контроллерах натяжения нити или ленты, для измерения толщины бумаги, определения угла открытия клапанов и уровня жидкости Световоды KL от Kingbright имеют широкий видимый угол, выполнены из поликарбоната с высокой степенью прозрачности и соответствуют нормативам RoHS (Restriction of Hazardous Substances Directive, директива о запрете использования вредных веществ). Твердотельные тиристорные реле Crydom серии PF (PowerFin) – это силовые реле в сверхтонком корпусе SIP с максимальными параметрами нагрузочной способности. Встроенный радиатор позволяет применять реле в режиме полной нагрузки без дополнительного охлаждения. Реле срабатывают при переходе через ноль. При естественной воздушной конвекции номинальный рабочий ток реле составляет 10 А, при использовании же дополнительной системы вентиляции реле позволяют коммутировать нагрузку до 25 А. Интегрированное решение корпуса реле со встроенным радиатором значительно сокращает затраты на изготовление конечного изделия, а также сокращает его габаритные размеры. Полупроводниковый датчик Холла SS421H предназначен для измерения скорости вращения двигателей. Прибор состоит из датчика Холла и схемы обработки сигнала. Содержит схему термокомпенсации, синхронизации, управления и логику мониторинга магнитного поля. Внутренняя схема содержит таймер, предотвращающий срабатывание, если частота входных импульсов ниже установленного значения. Навесными элементами задают частоту срабатывания и время задержки выходного триггера. Ультрафиолетовые датчики пламени определяют постоянную ультрафиолетовую составляющую пламени и преобразуют ее в сигнал постоянного тока/напряжения. Компания предлагает полную линейку компонентов для безопасности и контроля энергетических систем: ультрафиолетовые датчики (устройство определения), усилители выходных сигналов по току или напряжению (устройство преобразования), а также системы контроля. Выбор устройств осуществляется в зависимости от конкретных особенностей горелочных систем. Датчик штрихового кода HOA6480 – считыватель штрихового кода (barcode) отражающего типа, состоящий из лазерного светодиода и фототранзистор. Прибор заключен в пластмассовый корпус для сохранения фокусировки устройства; оптимизирован на использование лазерного излучения низкой мощности. Для получения достоверных данных и согласования нагрузок в состав прибора введен усилитель с открытым коллектором. HOA6480 имеет TTL выход. Глубина резкости составляет ±0,5 мм при расстоянии сканирования 4,5 мм и разрешение не хуже 0,254 мм, что достаточно для большинства применений. Прибор допускает перемещение объекта с нанесенным кодом со скоростью до 254 мм в секунду. Датчики серии XPC  – портативные ддля измерений коррозионно-устойчивых неионных газовых сред в стандартных корпусах SOP с шагом выводов 2,54 мм (аналог датчиков Motorola MPXххххDP). В конструкции датчиков использована рельефная мембрана для увеличения чувствительности резистивного элемента. Датчики имеют встроенную схему опорного напряжения, температурной компенсации и калибровки. Измеряемая среда: порт 1 - влажные газы, совместимые с полиамидом, эпоксидным клеевым компаундом и кремнием; порт 2 - сухие газы, совместимые с эпоксидным клеевым компаундом. Мощные интеллектуальные ключи IR331x верхнего уровня с обратной токовой связью, предназначенные для автомобильных сетей 14 В. Макс ток 30А (IR3312), 68А (IR3311) и 100А (IR3310), диапазон рабочего напряжения 6 - 28 В. Интеллектуальные ключи имеют малую погрешность обратной токовой связи (не более 5% от полного тока). Датчики положения GTN предназначены для определения положения вращающихся объектов (например, положения зубьев шестерен). Интегрированная структура датчика включает в себя постоянный магнит, встроенную интегральную схему управления датчиком Холла, а также схемы защиты и диагностики. При приближении металлических объектов изменяется магнитное поле встроенного магнита, фиксируемое датчиком Холла. При этом частота выходного сигнала прямо пропорциональна скорость вращения измеряемого объекта. Основополагающими моментами при выборе типа датчика являются: материал измеряемого объекта, скорость вращения, расстояние между датчиком и объектом, температура окружающей среды, модуль зуба и возможные поля рассеяния. Пьезоэлектрические гироскопы. Пьезогироскоп для измерения вибрации функционально является датчиком угловой скорости. Чувствительный элемент датчика представляет собой биморфную структуру, состоящую из пьезоэлектрических пластин, в которых возбуждаются механические вибрации. Поворачиваясь вокруг оси, пластина начинает отклоняться в плоскости, поперечной плоскости вибрации. Это отклонение измеряется и поступает на выход датчика, откуда снимается внешней схемой для последующей обработки. По материалу ПЛАТАН



Темы серии справочников «Компоненты и решения для создания роботов и робототехнических систем»

9R4JRR - миниатюрный датчик деформации. JFR48D - датчики и тензометрия. JKER3T4 - распознавание с использованием тепловизионных датчиков. HWEERT8 - датчики грозы. 934FWED - датчики тока на магниторезисторах: элементы. FJGER585 - проволочные и фольговые датчики усилия. K4593F - малопотребляющие датчики смещения.  TI4535 - датчик абсолютного давления тензорезистивный. 98FE8IU - индуктивные силомоментные датчики. I456TE -  пропорциональный широкополосный инфракрасный датчик. TY9R45D - твердотельные датчики и микроэлектронные преобразователи. IE8E56R - пример монтажа: датчик весоизмерительный тензорезисторный. JRTTR85 - датчик химического контроля тротила. 3845E - микроэлектронный датчик управляющих импульсов. M49564 - сопротивление датчика температуры. DFT4545 -  преобразователь многофункциональный измерительный. ME56DE - токовихревые датчики виброперемещений. FY46ET - система формирования резервной информации о пространственном положении: микромеханические датчики. CVHU45 - микроконтроллерный датчик уровня топлива. T6R567 - компенсация смаза изображения в оптико-электронных датчиках с матричными фотоприемниками. 678UGYU6 - трехкомпонентные сейсмодатчики. C678R6 - датчик освещения с цифровым выходом. HGIT567 - усилители сигнала пламени. F56F7T - ультрафиолетовый датчик контроля и регулировки пламени. CY6U5 - контроль соотношения топливо/воздух в датчике пламени. FU5TYV - проверка магниторезестивных датчиков. GI6TYU5 - датчик волнового фронта Шака-Гартмана. F56TYU45 - принцип действия микроимпульсного датчика. GU68R67 - датчик приближения, работающий в среде, содержащей сероводород. JSD8948RF - датчик угарного газа. JMD9RRUD - сигнализационный магнитоуправляемый датчик. I948RUR - противоподкопный датчик "Крот". MFIR3T8E - робот: ультразвуковой датчик присутствия. JDTRE85 - беспроводные датчики контроля температуры поверхности металла. JDTY4ETE - датчик уровня топлива на радиоизотопах. RT34833 - датчик пламени влагозащищенный. DIE43F - герконовые датчики магнитного индикатора / поля. MFD9498 - датчик давления: токовый выход. KF95IRD - регулятор датчика удара: теория. UD8R84R - никелевые тонкоплёночные датчики температуры. MFIT95R - пьезоэлектрический датчик веса кольцевой. KF95TRT - датчики уровня сыпучих материалов. JF8T345R - драйвер емкостных датчиков. NDG8E8R - датчик давления грунта. JF8456R - спектрометр на основе линейного ПЗС-датчика. NJD98R9T - держатель для датчиков в агрессивных средах. ND89ERT9 - распайка КМОП-сенсоров. NDF89R9 - герконовые датчики приближения с винтовым соединением. JDF9R5R - ультрафиолетовый детектор пламени. JD89RDFG - имитатор датчика для замера скорости потока. JF95RTD - кабельные ввода для сейсмодатчиков. NG96IUGTR - периметрические охранные системы с использованием наполненных жидкостью шлангов. NMFD9RT9 - измерительные преобразователи трехкомпонентные. HDF85E - вакуумный ультрафиолет: детектирование. NF8T43R - твердотельные датчики оптоэлектронные в контуре климатической установки. NF8IDRFT - датчик просвета. MF89T5TE - измерительные преобразователи вибраций. MF95FFH - термочувствительный элемент. FHE8RE - как измерить виброшум в жилом помещении. JNVCFR858 - датчик магнитной метки для GPS. HDR8RU - датчики и их согласование с платами сбора данных. DGDRE7T - синхронизация датчиков для прямой геодезической привязки на небольших беспилотных летательных аппаратах (БПЛА). DYR8EE - Re Spa датчики натяжения ленты. HDUE9TUE - датчики измерения параметров длины. NFIET8E - полупроводниковый датчик вращения. CUJFIR9R - применение датчиков скорости движения ленты HVIEUR9 - высокочастотные метки с датчиком температуры. JHCFI9R - Газпром: сейсмические датчики. HFIRR9T - принципы построения датчиков дисбаланса. JVIRF9R - популярные интерфейсы для датчиков. JCUIRE9 - высокотемпературные датчики аварийного уровня. JFIR9TE9R - ip контроллер для сейсмодатчиков. CIF9RUTG - алгоритмы сбора и обработки измерительной информации с шлейфовых датчиков. JCIF98RH - датчик быстропеременных давлений. FSYTFIGI8UT5 - датчик грозовой активности.



Абсолютные энкодеры производства Fraba Posital GmbH

Датчики серии OCD - опто-электронные абсолютные датчики углового положения с различными видами интерфейсов. С высоким разрешением до 30 бит (65.536 меток в обороте, 16.384 оборотов) датчики находят свое применение в самых различных задачах позиционирования в области приборо- и машиностроения. Датчики выпускаются в разных вариантах исполнения фланца, с выступающим (6 и 10 мм) или полым (15 мм) валом, в алюминиевом корпусе или в корпусе из нержавеющей стали. Представленные в программе абсолютные энкодеры производятся компанией Fraba Posital , имеющей долголетний опыт в производстве абсолютных датчиков угла поворота.

Абсолютный энкодер с SSI

OCD SSI - опто-электронный абсолютный датчик углового положения с синхронно-последовательным интерфейсом.

Абсолютный энкодер с PROFIBUS-DP интерфейсом

Абсолютный датчик углового положения с интегрированным Profibus интерфейсом.

Абсолютный энкодер с CANOPEN и NIDI CANOPEN интерфейсом

Абсолютный датчик углового положения с интегрированным CAN-Bus -интерфейсом, поддерживающим все функции Can Open.

Абсолютный энкодер с ETHERNET интерфейсом

Абсолютный датчик углового перемещения с Ethernet (TCP/IP) -интерфейсом.

CAN (Controller Area Netwoek) был разработан для применения в электрооборудовании автомобилей. В последнее время CAN также широко применяется и в индустрии. CAN является мультимастерной системой, т.е. каждое устройство может в любой момент времени, если шина свободна, иметь доступ к шине. CAN работает не с адресами в своем смысле, а с идентификаторами сообщений. Это означает, что доступ к шине осуществляется по принципу CSMA / CA (Carrier Sense Multiple Access with Collision Avoidance) , т.е. каждое устройство «прослушивает» шину и может посылать данные, если шина свободная. Если два устройства отправляют посылку данных одновременно, то право доступа к шине получает устройство с наивысшим приоритетом (сообщение с наименьшей величиной идентификатора). Устройство с более низким приоритетом прекращает трансфер данных и пытается возобновить доступ к шине, если шина опять свободная. Передаваемые данные могут быть приняты любым устройством. Благодаря специальному приемному фильтру каждое устройство в отдельности принимает лишь те данные, которые для него предназначены.

Передача данных осуществляется телеграммами сообщений. В основном телеграммы состоят из так называемых COB -идентификаторов и максимум 8 последующих байтов. COB-идентификатор, который определяет приоритетность сообщений, состоит из функционального кода и номера узла. Каждому устройству однозначно присваивается номер узла. Для этой цели все сенсоры фирмы Fraba Posital оснащены вращающимися цифро-кодированными переключателями для установки/присвоения номера узла. Функциональный код учитывает разные способы передачи данных. Датчики фирмы Fraba поддерживают все функции CANopen. По материалу «Мультичип»



ДАТЧИКИ ТЕМПЕРАТУРЫ И ИЗМЕРИТЕЛИ МЕТЕОПАРАМЕТРОВ. Датчик температуры с интерфейсом RS485 (РТС-095) производит измерение температуры и сообщает результаты измерения в сеть RS485. Длина кабеля от датчика температуры до интерфейсного блока 10 м. Диапазон измеряемых температур от (–55) до (+85)°С.  Устройство сбора и обработки метеоданных (РММ-4095) имеет встроенный измеритель атмосферного давления и комплектуется выносными датчиками температуры (10м) и влажности (10м). Вывод результатов измерений на внешние устройства через интерфейсы RS-485, RS-232 и дополнительно Ethernet. Индикатор измеряемых параметров на передней панели. Возможность поправки результатов измеряемых параметров и передачи данных в компьютер. Датчик температуры (РТС-095) и устройство сбора и обработки метеоданных (РММ-4095) стыкуются с видеоаудиомикшерами серии PDMX-2004, видеоаудиопроцессорами серии PVDP-1005,  эфирным микшером PDMX-1016T, генераторами и генераторами-микшерами логотипов модульной системы “PROFLEX”. Длина кабеля от интерфейсного блока до блока замешивания графической информации до 200 м.

ДАТЧИКИ ТОЧНОГО ВРЕМЕНИ И ГЕНЕРАТОРЫ ТАЙМ-КОДА LTC, VITS, SDI. Приём радиочастотного сигнала системы GPS, извлечение посылки точного времени и передача показаний точного времени и даты на выходы: LTC – линейный тайм-код, 4 симметричных выхода, разъём XLR VITC/PAL – “чёрное” поле PAL с замешанным в кадровом гасящем интервале сигналом тайм-кода (вертикальный тайм-код VITC), 2 выхода, разъём BNC; VITC/SDI – “чёрное” поле последовательного цифрового сигнала SDI с замешанным в кадровом гасящем интервале сигналом тайм-кода (DVITC) и в строчном гасящем интервале сигналом тайм-кода в виде дополнительных данных (LTC, VITC), 2 выхода, разъём BNC.  Кроме того, информация передаётся в интерфейсы RS485 и RS232. Установка сдвига поясного времени.  Контроль процесса захвата и приёма информации со спутников системы GPS. Встроенный индикатор времени, даты и температуры. Энергонезависимый таймер поддержания хода времени и даты при выключенном питании. Точность поддержания хода времени во включённом состоянии при отсутствии сигналов от опорного источника 1·10-6. Система автоподстройки, исключающая подрывы тайм-кода при долговременной потере приёма информации (до 10 суток) при включенном питании.  Датчик может использоваться в качестве генератора тайм-кода. Генератор работает в трёх режимах:  ведение от сигнала GPS; ведение от опорного сигнала REF “чёрное” поле PAL, SECAM;  автономный режим (точность 1·10-6). Совместим с панелями отображения времени и даты фирмы ДИП. По материалу ПРОФИТТ



Ретроспектива



В технике цифровой связи актуальной является задача передавать с высокой скоростью большие пакеты данных. Для её решения применяются различные методы модуляции, в том числе модуляции с ортогональным разделением частот OFDM, значительно снижающая эффекты межсимвольного искажения при высокой скорости передачи данных в каналах с высоким рассеянием путём разделения одиночного потока передаваемых данных во множество потоков передаваемых данных с низкими скоростями, каждый из которых модулируется своей поднесущей. OFDM выбрана в стандартах связи для цифрового радиовещания, цифрового телевидения, различных систем беспроводной связи, определяемых стандартом IEEE 802.11a, со скоростью передачи данных до 54 Мбит/с. Также OFDM может применяться в любых других системах связи, когда необходимо передавать большие объёмы данных. Несмотря на то, что межсимвольное искажение может быть значительно уменьшено с помощью постановки между символами защитных интервалов, существуют проблемы при построении OFDM-систем: одна из них – создание математической модели OFDM-системы, учитывающей влияние различного рода помех на сигнал. По докладу Стешенко В. Б., Петрова А. В. на VI Международной конференции «Цифровая обработка сигналов и ее применение»



Инфраструктурное оборудование

■ Антенны для базовых станций

Ассортимент предлагаемых базовых антенн производства RFS перекрывает все частотные диапазоны в пределах 806 – 2170 МГц. Антенны предназначены для работы в составе сотовых и транкинговых систем связи различных стандартов. Большинство антенн с перекрестной поляризаци ей, выпускаемых сегодня, принадлежит новой серии Optimizer. Эти антенны имеют улучшенные характеристики и рекомендованы для применения как в существующих системах 2G, так и во вновьразвертываемых системах 3G. Антенны Optimizer производятся с фиксированным или изменяемым электрическим углом наклона.

Преимущества:

● высокий уровень подавления верхнего бокового лепестка во всем диапазоне рабочих частот и при всех

● значениях угла наклона;

● увеличенное значение коэффициента усиления;

● широкий диапазон изменения электрического угла наклона.

Перечисленные преимущества относятся ко всем антеннам Optimizer: однодиапазонным, двухдиапазонным и широкополосным антеннам GSM 900/GSM 1800/UMTS с вертикальной или перекрестной поляризацией.

Двух и трехдиапазонные антенны применяются как при строительстве новых базовых станций, так и для наращивания емкости существующих путем добавления нового частотного диапазона.

Использование широкополосных антенн при строительстве новых базовых станций позволяет при переходе к системам 3G исключить прокладку новых фидеров и установку дополнительных антенн при размещении оборудования в помещениях существующих базовых станций.

Для серии антенн Optimizer предлагается система дистанционного изменения электрического угла наклона.

Характеристики:

● легкое подключение к антеннам серии APXV;

● возможность введения в систему различных предустановок;

● ведение паспорта антенной системы;

● различные варианты удаленного доступа к устройству управления: по фидеру или по отдельно проложенному кабелю управления и питания;

● интерфейс к системам NMS;

● управление 30-ю антеннами на одном сайте;

● трехуровневая защита доступа;

● стандартная шина передачи данных RS485, Modbus RTU или AISG, последовательный порт RS 232.

Конфигурация

Для всех типов базовых антенн предлагается новое универсальное крепление серии APM40.

■ Антенны для радиорелейных линий связи

Параболические антенны доступны в диапазонах частот от 890 МГц до 60 ГГц с диаметром от 0,25 м до 4,6 м. Большой выбор антенн облегчает расчет и строительство радиорелейных пролетов. Антенны производятся в рамках четырех классов электрических параметров:

● стандартный (Standart);

● с улучшенными характеристиками (Improved);

● высокого качества (High);

● сверхвысокого качества (Ultra High).

Антенны также могут быть заказаны как с одинарной поляризацией, так и с двойной. В части механических характеристик специальные меры могут быть предложены для районов с высокой ветровой активностью.

Специально для операторов связи предлагаются серии антенн SlimLine и CompactLine. Данные антенны отличаются простотой и быстротой монтажа при сохранении всех электрических параметров того или иного класса.

Антенны серии SlimLine выпускаются диаметром от 0,3 м до 1,8 м. Антенны серии CompactLine имеют меньшие размеры кожуха по сравнению со стандартными и, соответственно, меньший вес и высоту, что снижает нагрузку на мачту. Максимальная ветровая нагрузка для антенны диаметром 0,6 м составляет 250 км/час.

Антенны данных серий могут производиться с адаптером для крепления внешних блоков радиорелейного оборудования различных производителей.

Компания Radio Frequency Systems производит также большое количество решетчатых параболических антенн. Эти антенны имеют высокую механическую прочность и работают при ветровых нагрузках до 350 км/час. Кроме того, компания предлагает антенны для систем беспроводного доступа, систем точка многоточие.

Продукция предназначена для работы в диапазонах частот 2.3/ 2.5/ 3.5/ 26 и 28 ГГц.

■ Кроссовое оборудование

Полный спектр коммутационного оборудования, производимого ADC KRONE, для построения кабельных систем любого типа, размера и сложности:

● напольные двухсторонние цифровые комбинированные кроссы для подключения медножильных, оптоволоконных и коаксиальных кабелей большой емкости;

● распределительные шкафы, панели, стойки 19" различной емкости и исполнения;

● настенные открытые кроссы различной емкости и вариантов исполнения;

● закрытые настенные кроссы (металлические шкафы) различной емкости и вариантов исполнения;

● оптоволоконные кроссы большой емкости (FOMDF);

● уличные комбинированные распределительные шкафы для медножильных и оптоволоконных кабелей;

● уличные и внутренние распределительные коробки для кабелей, коробки для перехода с воздушных на телефонные кабели; оптические и медные штекеры, плинты, соединители, разветвители, шнуры;

● элементы защиты от перенапряжений и комплексной защиты;

● автоматические кроссы большой и малой емкости (FSA).

Активный цифровой кросс ADX (Active Digital Cross Connect) — инновационный продукт для рынка цифровых кроссов транков E1 представляет собой решение для коммутации систем в точках присутствия и обмена трафиком, сокращая занимаемое кроссом пространство на 50 80%, увеличивая гибкость и сокращая капиталовложения (CAPEX) и расходы на эксплуатацию (OPEX).

Кросс ADX объединяет в едином устройстве очень компактный SDH мультиплексор ввода/вывода (ADM), обслуживающий до 64 х потоков E1, опциональные агрегированные порты STM-1, удаленную коммутацию и кроссирование потоков Е1.

Возможности:

● удаленный доступ к тестированию на цифровом кроссе без прерывания соединений;

● повышение живучести сети при помощи организации резервирования и маршрутизации за счет автоматического переключения потоков;

● автоматическое восстановление коммутации на цифровом кроссе после пропадания питания;

● объединение трафика E1/DS1 в STM-1;

● 63 порта E1/DS1 могут быть объединены в одном оптическом или коаксиальном кабеле;

Два оптических или электрических STM 1, определяемые адаптером SFP (small form factor pluggable) с возможностью «горячей» замены.

Применение и преимущества:

● возможность установки как в существующие кроссовые стативы, так и в стандартную стойку 19";

● подходящая всем заказчикам модульная конструкция:

▪ витая пара

▪ коаксиал

▪ врезка

▪ RJ45

● идеален для применения на удаленных площадках с ограниченным пространством, затрудненным доступом или отсутствием персонала:

▪ базовые станции и центры коммутации операторов мобильной связи;

▪ решения E1 в подъезд или E1 в здание;

● сокращение стоимости инсталляции и обслуживания:

▪ сокращает количество медных кабелей между цифровым кроссом и мультиплексором ADM/DCS, уменьшает время инсталляции и сокращает

ошибки каблирования;

▪ возможность создания типовой/резервной конфигурации соединений с возможностью тиражирования и мгновенного восстановления;

▪ простое наглядное обслуживание и управление;

▪ не требует специально обученного персонала;

● высокая степень масштабируемости от 64x64 до 1000x1000;

● улучшение качество предоставляемых услуг (QoS);

● обеспечение снижения себестоимости установленной SDH системы;

● ADX обеспечивает добавление портов E1/DS в ADM/DCS по интерфейсу STM 1

Медножильные кроссы серии LSA PLUS/PROFIL NT

Компания ТехноСерв А/С предлагает систему коммутации следующего поколения LSA PLUS/PROFIL NT (NT новая технология), она сочетает в себе высочайшую надежность и привычные принципы коммутации классической системы LSA PLUS и обладает следующими преимуществами:

● экономия места — на треть больше линий на том же пространстве по сравнению с LSA PLUS типоряд 2;

● гарантия безопасности — кабельная сторона защищена от случайного доступа при проведении работ по перекроссировкам, перекоммутациям и тестированию, кроссировочная сторона хорошо обозрима и легко доступна для всех видов работ.

Медножильные кроссы серии DSX

Основой цифровых кроссов DSX является BANTAM JACK — группа гнезд и механических контактов, позволяющая осуществлять переключение, измерение и мониторинг электрических цепей.

Стойка AFA Skeleton Bay

Несущий конструктив — каркасная рама, соответствующая стандартам ETSI (шириной 600 мм и высотой 2200 мм), поставляемая в собранном виде с уже установленными на производстве панелью предохранителей и необходимыми лотками для крепления кабелей, направляющими кольцами.

Предлагаются 2 варианта коммутационных панелей: DSX, FlexDSX.

Общие характеристики для панелей: 64 соединения (балансные или витые пары), все панели могут размещаться в ETSI каркасе, наличие светодиодных индикаторов, маркировочные таблички укрупненного размера, возможность кроссировки «на лету», допускается установка трансформаторов для согласования импендансов.

Оптоволоконные кроссы

Для коммутации оптических кабелей оборудование серии OMX.

OMX 600 — это универсальный оптический кросс с модульной архитектурой. В максимальной конфигурации в ETSI раму помещается 1152 волокна.

ETSI рама размером 2200х600х300 мм вмещает до 10 модулей трех типов: для размещения оптических портов, для размещения сваренных волокон и для хранения избытков кабелей. Доступ ко всем оптическим портам, контроль состояния производится с фронтальной стороны.

Для центральных офисов компаний и точек коммутации, где требуется пристенный монтаж кросса, рекомендуется использование оптического кросса NGF (Next Generation Frame).

На площади 600x500 мм с односторонним обслуживанием обеспечивается терминация 864 или 1152 оптических волокна.

При ограниченности свободного пространства рекомендуется применение узкого каркаса, обеспечивающего емкость терминации 576 волокон на площади 400х400 мм.

Для небольших узлов предлагаются оптические панели FMT (Fiber Management Tray).

■ Системы обеспечения радиопокрытия в помещениях, метро, туннелях

С каждым годом растет количество закрытых для проникновения радиосигналов помещений, где требуется обеспечить радиопокрытие, причем, как правило,, не в одном частотном диапазоне, а сразу в нескольких или для нескольких операторов. Для решения данной задачи ТехноСерв А/С предлагает полный спектр оборудования компании Radio Frequency Systems от антенн и излучающего кабеля до широкополосных усилителей мощности.

Производимое оборудование служит для обеспечения радиопокрытия в закрытых помещениях для следующих сервисов:

● аналоговые системы радиосвязи в диапазонах 75 160 МГц;

● аналоговые сотовые системы связи в диапазонах частот от 400 до 900 МГц;

● цифровые системы сотовой связи в диапазонах частот от 450 до 2600 МГц ;

● системы беспроводной передачи данных 2,4 ГГц;

● системы телевидения и радиовещания.

Для помещений, где затруднено распространение радиосигналов в свободном пространстве — туннели, переходы, выставочные центры, шахты — предлагается широкий спектр излучающих кабелей RADIAFLEX: 6 серий и 5 размеров (от 1/2" до 1 5/8").

Следует особо отметить излучающий кабель VARIO с линейно выровненными потерями на излучение.

Применение кабеля VARIO позволяет вдвое сократить количество усилителей по сравнению с обычным излучающим кабелем.

Пассивное оборудование служит для объединения нескольких базовых станций в единую систему распределения радиосигналов, а также для деления и объединения сигнала в процессе его транспортировки к помещениям.

На сегодняшний день предлагается два варианта построения систем для обеспечения радиопокрытия протяженных участков с точки зрения компенсации потерь при распространении сигналов и на их излучение:

● каскадное включение широкополосных двунаправленных усилителей, причем допускается

● последовательное соединение до 6 усилителей в такой системе;

● для распределения сигнала на расстояниях, при которых невозможно использовать каскадное включение усилителей, применяют оптические преобразователи, а оптическое волокно в этом случае заменяет радиочастотный кабель.

■ Радиочастотные кабели

Серия CELLFLEX — коаксиальные кабели с низкими потерями и диэлектриком из вспененного полиэтилена.

Серия HELIFLEX — коаксиальные кабели с воздушным диэлектриком, предназначенные для фидерных трактов с большой подводимой мощностью.

Серия RG — кабели с внешним проводником из сплетенной проволоки, предназначенные для применения в недорогих решениях.

Серия кабелей с диэлектриком из вспененного полиэтилена CELLFLEX представлена гибкими коаксиальными кабелями с малыми потерями, а также сверхгибкими и ультрагибкими кабелями. Диаметр кабелей — от 1/4" до 2 1/4".

Стандартный материал оболочки кабелей — не содержащий галогенов черный полиэтилен. Возможно производство кабелей с оболочкой из серого полиэтилена. Для использования в туннелях, метро, внутри зданий предлагаются варианты оболочки из полиэтилена с антипиреновыми добавками или из PVDF — негорючего материала с пониженным выделением дыма.

Разъемы для кабелей серии CELLFLEX при монтаже развальцовывают проводники кабеля, что обеспечивает отличный контакт, и как следствие низкий КСВ. Кроме того, упрощается сама процедура монтажа разъема. Материал корпуса разъемов медный сплав с никелевым покрытием, контакты выполнены с покрытием из серебра или из золота.

В рамках развития программы производства разъемов Radio Frequency Systems предлагает моноблочные разъемы серии RAPID FIT. Их использование уменьшает время монтажа и снижает риск загрязнения среза кабеля.

Для соединения антенны с главным фидером или фидера с базовым оборудованием, а также для сборки радиочастотных систем предлагается большой набор готовых кабельных перемычек, выполненных из различных типов кабеля и с несколькими типами разъемов. Доступны кабельные перемычки с опресованными в заводских условиях разъемами и перемычки, собранные с использованием разъемов из стандартной линейки поставляемой продукции.

■ Малошумящие усилители и усилители мощности

В продуктовую линейку входят усилители мощности, малошумящие усилители и диплексеры.

Применение диплексеров позволяет уменьшить количество антенных фидеров на сайте при строительстве нового сайта или наращивании емкости существующих. Это самое эффективное решение в случае размещения базовых станций 3G на сайтах, где уже работают базовые станции 2G.

Малошумящие усилители (МШУ) получили широкое распространение на всех этапах эксплуатации сетей сотовой связи.

Во вновь развертываемых системах усиление, обеспечиваемое МШУ, позволяет уменьшить число базовых станций, понижая таким образом, первичные затраты и сокращая сроки ввода сети в эксплуатацию.

Использование МШУ увеличивает площадь покрытия базовой станции примерно на 90%. В существующих сетях включение МШУ улучшает зону покрытия в помещениях и в автомобилях, а также на границе зоны обслуживания соты, уменьшает количество зон радиотеней.

Следует также отметить, что неполное перекрытие зон обслуживания соседних базовых станций ведет к разрыву соединений, находящихся в процессе при движении абонента от соты к соте, т.е. в конечном итоге к сбоям в работе handover. Другая причина сбоев handover —несбалансированность путей uplink и downlink, так как радиус downlink превышает uplink. На практике не снижают выходную мощность базовой станции, поэтому применение МШУ позволяет сбалансировать пути.

Еще одна причина ухудшения качества обслуживания и сбоев в работе handover — интерференция. Чтобы уменьшить ее оператор вынужден занижать места установки антенн и увеличивать угол наклона. Применение МШУ позволяет увеличивать угол наклона антенн, уменьшая интерференцию и не уменьшая при этом реальный радиус зоны обслуживания соты. Таким образом, применение МШУ способствует значительному улучшению качества вызовов, снижает процент потерь вызовов.

Электропитание подается из помещения базовой станции по антенному фидеру от блока питания через инжекторы тока. Усилители совместимы с базовыми станциями EDGE и работают в диапазонах 900, 1800 МГц и UMTS.

■ Ретрансляторы для систем сотовой связи

Ретранслятор расширяет зону обслуживания базовой станции, усиливая сигнал от мобильных телефонов в сторону базовой станции и обратно — от базовой станции в сторону мобильных телефонов. Однако в отличие от базовой станции он не имеет возможности управлять процессом установления соединения. Таким образом, ретранслятор представляет собой двунаправленный усилитель сигнала, благодаря чему его стоимость существенно меньше стоимости базовой станции сотовой связи. Он более отказоустойчив и прост в устройстве, а также имеет меньшие размеры. Как правило, ретранслятор работает в автономном режиме, не требуя подведения радиорелейных или оптоволоконных линий.

Прием и передача сигналов с базовой станции на абонентскую и обратно осуществляется через две антенны: «донорную», направленную в сторону базовой станции, и «сервисную», направленную в сторону абонентской станции. Кроме того, ретрансляторы выполняются в вариантах всепогодной эксплуатации и могут иметь резервный источник питания и блок дистанционного управления и контроля, что повышает их автономность. Именно эти особенности являются наиболее привлекательными при выборе варианта обеспечения качественной и полной зоны покрытия системы для операторов сотовой связи.

Продуктовая линейка ретрансляторов удовлетворит запросы операторов, использующих различные стандарты сотовой связи — AMPS/D AMPS, GSM, DCS и CDMA в частотных диапазонах 800, 900,1800, 2100 МГц.

Виды ретрансляторов:

● полосовые (Band selective) ретрансляторы с перестраиваемой полосой могут быть настроены на требуемую полосу частот в заданном частотном поддиапазоне и используются в аналоговых и цифровых сетях;

● канальные (Channel selective) ретрансляторы могут быть двух, четырех, шести или восьми канальными и используются в системах GSM 900/1800, UMTS;

● ретрансляторы с оптической линией связи имеют в своем составе приемопередатчик оптического сигнала, подключаемый к ВОЛС, что позволяет доставлять ВЧ сигнал на расстояния до 15 20 километров;

канальные ретрансляторы с переносом частоты состоят из двух блоков. (первый блок — базовый, размещается в помещении базовой станции,

второй — блок выноса в месте, где требуется обеспечить покрытие; связь между ними производится на частотах, отличных от частот базовой станции, что позволяет ретранслятору работать на большей мощности).

Ретрансляторы отличаются большим коэффициентом усиления (с возможностью его настройки), достаточной выходной мощностью, а также обладают высокой избирательностью.

Управление и программирование ретрансляторов осуществляется с персонального компьютера, на котором установлено специальное программное обеспечение.

Программирование рабочих параметров ретрансляторов можно осуществлять как на месте установки, так и дистанционно — через блок дистанционного управления и контроля (существуют как проводной, так и беспроводной варианты). Для управления большим количеством ретрансляторов с одного или нескольких персональных компьютеров предлагается специальное программное обеспечение — OMS.

Решения профессиональной мобильной радиосвязи

■ Локальные и протяженные транкинговые системы оперативной радиосвязи

Аналоговая и цифровая связь позволяют

● автоматически соединять абонентов между собой одним нажатием кнопки даже в больших, географически распределенных системах с большим количеством базовых станций и дополнительных коммутаторов;

● создавать рабочие группы радиоабонентов и по мере необходимости осуществлять их автоматический вызов;

● контролировать вызовы в нескольких группах одному радиоабоненту без вовлечения диспетчера (например, управляющий контролирует переговоры нескольких бригад, оставаясь при этом мобильным);

● звонить определенному радиоабоненту или целой группе абонентов;

● автоматически вызывать нужного радиоабонента индивидуально;

● видеть идентификаторы (позывные) вызывающих радиоабонентов или групп (аналог АОН);

● посылать и принимать статусные сообщения от радиоабонента, не затрачивая время на голосовую связь (заранее запрограммированные сообщения, например, «на маршруте» или «обед»);

● посылать и принимать от радиоабонента текстовые сообщения ограниченной длины (аналог SMS);

● организовывать одновременную передачу голоса и данных на одном и том же оборудовании на одном доступном канале связи (TETRA/АРСО25);

● работать в одной системе абонентам на оборудовании различных частотных диапазонов;

● осуществлять групповые и индивидуальные приоритетные вызовы в системе (при этом связь предоставляется наиболее приоритетному вызову, даже при отсутствии незанятых каналов системы);

● вовлекать в групповой вызов абонентов пропустивших его начало (например, были заняты в другом разговоре);

● записывать переговоры радиоабонентов с фиксацией их времени и идентификаторов сторон;

● одновременно передавать голос и данные с одного и того же абонентского терминала (TETRA/АРСО25), в том числе обеспечивать работу абонентов с компьютерными базами данных и приложениями;

● осуществлять разговор абонента в режиме «телефонной трубки» (полнодуплексный режим TETRA);

● реализовывать подсистемы телеметрии и телемеханики в составе системы, тем самым повышая надежность их работы;

● работать мобильной станции как ретранслятору системы, тем самым увеличивая зону покрытия и позволяя абонентам работать в «слепых зонах» (низины, пространства затененные зданиями или складками местности). Данная функция реализуется в TETRA;

● работать абонентам на прямом, внесистемном канале с контролем вызовов внутри системы (чтобы не пропустить свой вызов). Данная функция реализуется в TETRA;

● работать абонентам через мобильную станцию, как через ретранслятор, когда они находятся вне зоны действия базовой станции. Данная функция реализуется в TETRA;

● работать в смешанном, аналого цифровом режиме (АРСО25);

● связь в такой системе имеет повышенную скрытность от прослушивания.

Решение для обеспечения покрытия в помещениях

Подсистема базовых станций NanoGSM производства компании ip.access подходит для улучшения локального покрытия в помещениях, а также увеличения емкости сети. Решение NanoGSM помогает операторам найти «белые пятна» в покрытии сети и ликвидировать их быстро и

экономически выгодно.

Линейка производимого оборудования включает ip базовые станции всех диапазонов (GSM 900, 1800, 1900) с поддержкой GPRS и EDGE, а также контроллер базовых станций и систему мониторинга и управления (OMC-R). Базовые станции имеют небольшие размеры и массу и приспособлены для облегченного монтажа на стенах или потолках зданий. Для подключения возможно использование ка  белей существующей ЛВС (UTP Cat 5) с применением технологии Power Over Ethernet для подведения электропитания. 12 уровней регулировки выходной мощности позволяют добиться устойчивого радиопокрытия практически при любых конфигурациях помещений. Контроллер обеспечивает полную совместимость со всеми GSM спецификациями, прошел интеграционные тесты со многими современными коммутаторами, такими как Alcatel, Siemens, Nokia, Ericsson.

Отличительной особенностью данного решения является реализация интерфейса между базовой станцией и контроллером (GSM-А интерфейс) по протоколу IP, что позволяет использовать для подключения практически любые каналы связи, такие как:

● xDSL модемы;

● выделенные каналы;

● IR каналы;

● радиорелейные пролеты;

● витая пара;

● оптическое волокно.

Решения для широкополосного беспроводного доступа на основе стандарта UMTS TDD

Технология UMTS TDD (также известная под названием TD CDMA) представляет собой реализацию пакетной передачи данных стандарта 3GPP UMTS. В противоположность стандарту W CDMA, использующему частотное разделение (FDD), стандарт UMTS TDD использует схему дуплексного разделения по времени (FDD) и был разработан для работы в непарных частотных диапазонах.

Одним из основных преимуществ схемы TDD является поддержка асимметричности в канале. Это означает, что оператор сам может выбирать соотношение uplink/downlink. Поскольку обычно трафик от базовой станции к абоненту (downlink) значительно превышает трафик от абонента к базовой станции (uplink), такое решение позволяет эффективнее использовать трафик и получить большую скорость передачи данных.

UMTS TDD может работать вне прямой видимости, что позволяет обеспечить стабильное качество сигнала на абонентском устройстве даже в сложных условиях городской застройки и приеме в помещении.

Оборудование поддерживает handover и обеспечивает устойчивое соединение на скоростях до 120 км/ч.

Ключевые преимущества стандарта UMTS TDD:

● производительность — решения UMTS TDD продемонстрировали

● пиковую нагрузку на сектор до 12 Мбит/с в канале от базовой станции к абоненту;

● поддержка множества частотных диапазонов — на сегодняшний день оборудование существует в диапазонах 450/800 МГц, 1.9 ГГц, 2 ГГц, 2.5 ГГц, 3.4 ГГц;

● спектральная эффективность — коэффициент переиспользования частот в сети UMTS TDD равен 1, что позволяет оператору развернуть полномасштабную сеть, используя всего лишь 5 или 10 МГц ширины канала;

● мобильность — соединение на скоростях до 120 км/ч, поддержка handover, роуминга между сетями;

● интеграция с существующими сетями 2G/3G;

● коммерческая доступность;

● широкий спектр абонентских устройств — PCMCIA карты, настольные модемы, роутеры с модулем беспроводного доступа.

По материалу "ТехноСерв А/С"



Антенна выносная вандалоустойчивая предназначена для подключения к радиопередающим устройствам "РПД Астра-РИ" (далее РПД) и радиоприемным устройствам "РПУ Астра-Р", "РПУ Астра-РИ" и "РПУ Астра-РИ-М" (далее РПУ).

Технические характеристики

Полоса рабочих частот, МГц ............................. от 432 до 436

Габаритные размеры, мм, не более:

- длина .................................................................................. 169

- диаметр ............................................................................... 48

Длина кабеля, м, не более ...................................................... 3

Масса, кг, не более .................................................................. 1

Условия эксплуатации:

- диапазон температур, °С ................. от минус 50 до плюс 50

- атмосферные осадки ........................................... дождь, снег

Антенна выполнена в виде цельнометаллической конструкции, устойчивой к механическим и атмосферным воздействиям. В антенну встроен неразъемный кабель, разделанный на конце для подключения к клеммникам винтовым.

Антенну устанавливают на крыше объекта так, чтобы обеспечить прямую видимость приемника (передатчика) на противоположном конце системы. В случае отсутствия прямой видимости следует найти точку размещения антенны, обеспечивающую минимум препятствий на пути распространения радиоволн. В условиях плотной городской застройки перемещение антенны на некоторое расстояние может значительно улучшить качество связи. В начальный период эксплуатации следует проверить надежность связи в разное время суток и при различных погодных условиях.

Кабель следует прокладывать вдали от мощных силовых кабелей.

Без необходимости не следует удлинять кабель, т.к. дополнительный отрезок кабеля вносит потери (отрезок кабеля длиной 10 м с затуханием 0,3 дБ/м снижает мощность сигнала в 2 раза).

При острой необходимости удлинить кабель, отрезок кабеля следует подключить с помощью пары разъемов типа BNC 50 Ом, соединение пайкой не допускается. Длина отрезка кабеля должна быть кратной длине волны ~ 0,46 м.

Рекомендуется для защиты от грозового разряда заземлить корпус антенны, зажав заземляющий провод между контргайками антенны. По материалу  "ТЕКО"



Мачтовый волноводный тракт корабельной РЛС имеет особенности: относительно большую длину; состоит из разнородных по своим электрическим характеристикам элементов (фланцевые соединения, направленные ответвители, циркуляторы, вращающиеся соединения, гермофланцы и т. д.); работает на высоком уровне мощности (ВУМ); технологические разбросы. Наличие неоднородностей сказывается на увеличении КСВН как всего тракта, так и отдельных его участков. Это связано с тем, что на некоторых рабочих частотах РЛС по длине тракта возникают частотные резонансы. Экспериментальные исследования показали, что при большом числе неоднородностей число частотных резонансов примерно совпадает с числом соединений. Экспериментальная зависимость приведена на рис 1, откуда следует, что КСВ тракта меняется в пределах от 1.08 до 1.33. Такое большое значение КСВ является недопустимым. Кроме того, было выявлено, что при работе на ВУМ отдельные участки тракта имели повышенную температуру (перегрев составил примерно 40-45°), причем этот перегрев наблюдался как на длинных отрезках волновода, так и на коротких. Это позволяет сделать вывод, что перегрев не вызван нарушениями технологического процесса нанесения серебра. Отдельные элементы тракта регулярно испытывали электрический пробой, хотя до установки в тракт проходили испытания на ВУМ. Выявленные недостатки поставили задачу анализа тракта на этапе проектирования. Была разработана программа расчета резонансов при использовании в трактах отрезков волноводов различной длины с различными неоднородностями. Основным показателем для расчета резонансов была выбрана фазовая характеристика, т. е. сдвиг фазы на каждом участке тракта и его сравнение с величинами π и 2π. Использование данной программы расчета предполагает последовательную коррекцию длин отрезков на несколько миллиметров на стации проектирования. При введении в программу коэффициентов отражений различных элементов СВЧ тракта, ею можно будет воспользоваться для расчета всего тракта от передатчика до антенны, включая делитель мощности, фазовращатели, волноводно-щелевые излучатели (ВЩИ). Данная программа расчета позволила выработать рекомендации при проектировании СВЧ тракта, делителя мощности, ВЩИ. По докладу Белоусова А. Г., Егорова В. В.: на  научно-технической конференции «Системные проблемы корабельных информационно-управляющих комплексов (эффективность, надёжность, экономика)»



ИСПОЛЬЗОВАНИЕ ТЕХНОЛОГИЙ NATIONAL INSTRUMENTS ДЛЯ АНАЛИЗА И НАСТРОЙКИ СИСТЕМ БЕСПРОВОДНОЙ СВЯЗИ СВЧ ДИАПАЗОНА. По докладу О. А. Черных, О. В. Мироненко (Региональный центр National Instruments, Уральский Государственный Технический Университет – УПИ, Радиотехнический институт, каф. ТСС) на конференции "Образовательные, научные и инженерные приложения в среде LabVIEW и технологии National Instruments - 2005"

Технологии NI позволяют значительно сократить материальные и временные затраты на разработку отладочных средств и делают процесс настройки и анализа СВЧ-устройств значительно проще. Дают возможность, используя разработанные СВЧ-модули совместно со средой прикладного графического программирования LabVIEW (Laboratory Virtual Instrument Engineering Workbench) и модулями NI, создать лабораторные практикумы по учебным курсам.

В настоящее время разрабатывается программно-аппаратная система анализа и настройки беспроводной связи. Основными элементами которой являются плата универсального приемопередатчика нашей разработки и программное обеспечение, реализованное в среде LabVIEW.

Приемопередатчик, работающий на частоте 2,4 ГГц по технологии ZigBee, построен на основе микросхемы СС2420. Приемопередатчик связывается с ПК по интерфейсам RS-232 (COM-порт ПК) или USB. Обмен информацией между компьютером и приемопередатчиком, по интерфейсу USB, реализован на основе микросхемы FT8U245AM, для которой существуют две различные версии драйвера: одна позволяет работать с платой приемопередатчика как с USB устройством, а вторая - как с виртуальным COM-портом. Для определения параметров приемопередатчика используются измерительные приемники, измерители мощности и анализаторы спектра, а применение модуля NI PXI-5660 RF Signal Analyzer позволяет реализовать измерения в среде LabVIEW без использования измерителей.

Программа, разработанная в среде прикладного графического программирования LabVIEW, посылает устройству сигналы управления режимом работы СС2420 и получает информацию о текущем состоянии микросхемы. Также она позволяет осуществлять взаимодействие с удаленными устройствами посредством приема и передачи данных, вводимых с клавиатуры ПК, записи принятых данных в файл и отображения на экране в виде графиков. Интерфейс связи ПК и платы, по которому будет производиться обмен данными, задается в программе.



Требования к перспективным системам связи с подвижными объектами (ССПО). Основой ССПО должны стать автоматизированные комплексы радиосвязи. Оптимальное использование мощности радиокомплексов является одним из основных требований к современным ССПО. которое целесообразно реализовать на основе создания банков мощностей, что позволяет получить ряд преимуществ: одновременное излучение комбинации радиочастот одной широкополосной антенной при минимальном количестве усилителей: переключение сигналов большой мощности на различные элементы фазированной антенной решетки (ФАР) за счет синфазного сложения колебаний малой мощности; изменение азимутального направления в сравнительно широких пределах и осуществление пространственного сложения мощностей с помощью электронного переключателя при непосредственном подсоединении усилителя мощности к излучающим элементам ФАР; осуществление сканирования утлом излучения с помощью многоэлементных ФАР в декаметровом диапазоне. Существенно увеличить устойчивость управления системой связи позволяет автоматизация управления на секторном уровне. В такой системе каждый сектор способен временно брать на себя осуществляемое в реальном масштабе времени управление связью при выходе из строя системного оперативного центра. Это достигается копированием в каждом секторе баз данных и перераспределением средств на обеспечение требуемых маршрутов и пропускной способности сети в целом. Дальнейшее повышение возможностей ССПО связано с внедрением принципов коммутации пакетов сообщений. Типовая система пакетной связи состоит из определенного числа установок пакетной радиосвязи (УПРС). объединенных в систему иерархической маршрутизации, при которой пакеты сначала направляются к группе УПРС, установленных на ПО, а затем к отдельным радиостанциям. УПРС содержит: приемопередатчик, антенну и цифровое устройство управления, что обеспечивает установление связности с определенным числом соседних передатчиков. Для установление связи между вызывающим и вызываемым корреспондентами вводится специальное устройство управления, которое обеспечивает передачу сообщений с промежуточным хранением информации и последующей ретрансляцией пакетов. Организация связи по принципу иерархической маршрутизации обладает рядом преимуществ: уменьшение времени задержки сообщений в сетях с большим количеством корреспондентов; более экономное расходование ресурсов сети; обеспечение устойчивости и живучести сети радиосвязи в условиях постоянно меняющейся ее топологии; возможность замены отдельных элементов системы. Система пакетной ССПО должна удовлетворять следующим требованиям: каждая составная часть сети должна быть заменяемой в реальном масштабе времени; если другие ограничения потребуют централизованного выполнения некоторых функций, то должен быть предусмотрен резерв, который позволит заменить вышедшие из строя основные средства обслуживания; возможный маршрут передачи абонентского потока информации должен быть полностью распределенным. причем на уровне систем с промежуточным хранением функции маршрутизации равномерно распределяются между узлами; основой сети является общий широкополосный канал, по которому одновременно передаются всем соседним узлам данные для корректировки качества каналов в локальной зоне и перераспределения иерархических маршрутных таблиц, что гарантирует их совместимость; тем самым обеспечивается пассивное подтверждение протокола для режима с промежуточным хранением, что позволяет уменьшить число циклов пакетной передачи. Для установления надежной и устойчивой связи необходимо, чтобы установки пакетной радиосвязи одновременно входили в несколько групп, что обеспечивает их функциональное перекрытие. В качестве систем ближней связи целесообразно использовать хорошо зарекомендовавшие себя и опробованные в России сотовые (стандарты NМТ-450, NМТ-450i, NМТ-900, АМРS, D-АМРS, GSМ-900, GSМ-1800, IS-95) и транкинговые (стандарты ЕSАS, МРТ-1327, АСTINЕТ, ЕDАСS, НРСО-25) ССПО. К перспективным видам организации дальней связи с ПО. наряду с декаметровой и спутниковой связью. можно отнести метеорную радиосвязь. Она может с успехом использоваться для создания сетей оповещения, обеспечивать межсетевой обмен данными между узлами радиационной и метеорологической разведки, соединять малогабаритные терминалы специалистов по анализу информации, имеющие средства вычислительной техники и отображения информации, а также обеспечивать доступ к базам данных, формируемых в реальном масштабе времени, тем самым увеличивая обмен наиболее важной информацией приоритетного значения. Все это можно осуществлять без загрузки основных сетей и. следовательно, без значительных затрат основных коммуникационных ресурсов. Типовая метеорная ССПО состоит из мобильных ведущей и периферийных станций для обеспечения связи и сбора данных. В качестве терминала могут использоваться разнообразные устройства: от простейшего телетайпа до ПЭВМ. Для обеспечения безопасности информации в состав станций может быть включено криптографическое оборудование. Система функционирует следующим образом. В результате зондирования передающая станция обнаруживает метеорный след и по достижению передаваемым сигналом определённого уровня начинает передавать данные с максимально возможной для данной ССПО скоростью. В процессе рекомбинации метеорного следа вровень сигнала падает, и станция ступенчато уменьшает скорость передачи до минимально возможной. Через период времени 1.55 - 2.15 с сигнал на входе приёмника исчезает и принимающая станция переходит в режим дежурного приёма, ожидая следующего сигнала. Высокая скорость передачи сообщений в метеорном канале (до сотен кбит/с) позволяет передавать достаточно большие объёмы информации. Программное обеспечение метеорной ССПО основано на модели операционной многоуровневой системы, которая определена международным стандартом ISO. Метеорная ССПО может рассматриваться как подсистема связи, имеющая переносной, сетевой, канальный и физический уровни. Такая система метеорной связи обеспечивает возможность полного контроля сообщений во всех пунктах. Маршрутизация для каждого сообщения выбирается автоматически, связность осуществляется на основе постоянных или адаптивных таблиц. Как радикальные средства борьбы с преднамеренными помехами в ССПО целесообразно предусмотреть использование методов передачи сообщений с расширением спектра сигнала — метод псевдослучайной перестройки рабочей частоты и метод расширения спектра сигнала путем дополнительной манипуляции передаваемого дискретного сигнала псевдослучайной последовательностью. По докладу Мазепа В. А. на VI Международной конференции «Цифровая обработка сигналов и её применение»



ПО, объединяющее задачи он-лайн-управления и офф-лайн-моделирования действий робототехнической системы. Используются 3D-модели робота и окружающей его среды, модельные представления реакций локационных сенсоров и восприятия телекамеры. Интерфейс оператора построен на сочетании модельных и реальных данных о функционировании робота, поступающих по радиосети. Описанный подход был применён для управления мобильным роботом ER1 фирмы Evolution Robotics. Управление роботами в режиме он-лайн, с использованием виртуальных трёхмерных моделей робота и его рабочего пространства позволяет создать удобную среду управления как виртуальной моделью, так и реальным роботом. Применение 3D-геометрии при моделировании кинематики манипуляционных роботов и планировании их траекторий в среде с препятствиями позволило разработать программный пакет офф-лайн-моделирования действий робота. Была разработана алгоритмическая база математического представления твердотельных объектов и генерации их пространственных изображений. Согласно принятому подходу, объекты среды функционирования робота и самого робота как геометрические тела аппроксимируются выпуклыми непересекающимися многогранниками, заданными своими вершинами. Для компактного описания моделей подвижных тел разработаны универсальные структуры данных, в основе которых лежит представление выпуклых многогранников рёберными списками с двойными связями, а пространственное положение тел задаётся матрицами специального вида. На этих же структурах реализованы процессы компьютерной генерации изображений трёхмерных сцен, включающие механизмы трансформации данных 3D в 2D с определением перекрытий и коэффициентов освещенности. Апробированные практикой структуры данных и процедуры их обработки в упомянутом пакете программ обеспечивают скорость генерации изображений, достаточную для постановки задач в режиме он-лайн. Описываемая работа опирается именно на эти программные модули и проводится в рамках ГНТП Украины «Образный компьютер», одна из задач которой – разработка кибернетической системы, функционально оперирующей зрительными, слуховыми и иными образами при анализе сцен и сложных ситуаций, планировании движений и т. д. Основное окно интерфейса во время сеанса управления ER1 разбито на 5 блоков: главный вид модели сцены, где в произвольном, удобном пользователю ракурсе отображаются робот и окружающая его среда; вид сверху, дающий дополнительную визуальную информацию об относительном положении робота, причем изображение его модели всегда находится в центре окна; окно, содержащее модельное изображение сцены, воспринимаемое телекамерой, жестко связанной с роботом; окно для кадров реальной телекамеры робота; зона панелей управления. Среди возможностей ПО: конструктор/редактор моделей сцен; режим модельного управления и планирования траекторий; планирование заданий с визуальным контролем возможных конечных положений робота и библиотекой алгоритмов самопрограммирования некоторого набора его действий; режим управления реальным роботом по радиосети. Для последнего режима реализован сетевой обмен в технологии «клиент–сервер». Функцию сервера выполняет программное приложение на бортовом компьютере, непосредственно связанном с системой управления нижнего уровня. Для ER1 это ноутбук, на который поступают данные от системы управления двигателями колёс и манипулятора, веб-камеры и трёх активных ИК-сенсоров. С точки зрения управляемого движения мобильный робот с манипуляторами представляет собой сложную систему твёрдых тел. Источниками информации о внешней среде служат локационные сенсоры и телекамеры. В исследовании принят подход максимального использования пространственных моделей различных элементов управляемого робота, включая органы его «очувствления». Рассмотрим модель восприятия сцены телекамерой. Окно модельного восприятия телекамеры содержит изображение сцены, построенное с учетом положения, ориентации и масштабируемых параметров установленной на роботе телекамеры. При этом использована математическая модель идеальной оптической системы. Изображение сцены строится по правилам центрального проектирования. Данное окно позволяет наблюдать, какой визуальной информацией при движении робота может располагать система интеллектуального управления и что может видеть оператор-супервизор на мониторе при текущем положении робота. Такая модель даёт возможность оценить степень информативности визуальных данных, опробовать различные значения параметров оптической системы до того, как они будут применены при установке реальной телекамеры. Например, подобрать масштабируемые параметры объектива, выбрать оптимальные углы поворотов и наклона камеры, а также точку её крепления на корпусе робота. Для этого имеется доступ к редактированию параметров модели камеры. Если пространственная модель рабочей среды робота достаточно точная, то модельное изображение воспринимаемой телекамерой сцены может быть использовано в алгоритмах управления движением робота с визуальной обратной связью. При отработке роботом заранее спланированной траектории рассогласование изображений реальной и модельной камер несёт информацию об отклонении робота от программного движения. Алгоритм сравнения и анализа модельных и реальных кадров служит источником корректирующих сигналов для системы управления движением. Удалённое управление роботом ER1 осуществляется по беспроводной сети IEEE 802.11b. Класс таких сетей Wi-Fi предназначен для работы в диапазоне 2,4–2,5 ГГц ISM. В нём используется модуляция радиоволн DSSS (Direct Sequence Spread Spectrum) и поддерживается шифрование WEP. В помещении радиус действия существенно зависит от толщины и конфигурации стен, а на качество передачи данных оказывают влияние другие устройства, использующие тот же частотный диапазон. Максимальная скорость передачи данных 11 Mbps. В автоматическом режиме скорость передачи варьируется в зависимости от уровня интерференции, шумов и силы сигнала. Если во время сеанса радиоуправления происходят изменения параметров функционирования сети, то на время, занимаемое этим процессом, связь с роботом прерывается. Во время движения робота основную часть потока команд составляет опрос данных сенсоров и одометрии по принципу «запрос-ответ». Задержка ответа на запрос о текущем состоянии сенсора или координат робота не превышает 60 мс. Отдельные команды на движение и управление не требуют обязательного ответа и занимают менее 5% всего трафика команд. Источник визуальной информации о среде функционирования ER1 – установленная на нём веб-камера; устройства этого типа ориентированы на сетевую передачу видеоинформации в реальном времени. Опыт эксплуатации этих устройств показал, что скорость передачи и качество изображения достаточны для эффективного применения алгоритмов распознавания визуальных образов: например, на основе алгоритмов анализа изображений реализован поиск роботом «знакомых» ему объектов и определение их положения, что позволяет уточнять модель окружающей среды. Программа-сервер занимается первичным сбором видеоданных от веб-камеры, которые затем передаются клиенту в виде отдельного потока данных по UDP-протоколу. Этот протокол выбран из соображений скорости и отказа от излишних транзакций: пересчетов контрольных сумм, проверки времени «жизни» и повторных доставок утраченных пакетов (если пакет утрачен при пересылке, нет смысла тратить ресурсы на пересылку «устаревшего» изображения). Частота передачи – 10 кадр/с. Для минимизации объёмов передаваемых данных используется JPEG-компрессия. Общий размер потока данных через радиосеть в он-лайн-режиме управления роботом – менее 200 кбайт/с, то есть, около 15% всего возможного трафика. При этом поток передаваемого видео превышает поток текстовых команд более чем в 100 раз. По докладу Ильина С. А. Подчасова Н. П. Прогонного Н. В. Сухоручкиной О. Н. на научной школе-конференции «Мобильные роботы и мехатронные системы-2003»

Что касается сотовой телефонии, то созданы системы её интеллектуального блокирования: телефонии, каналов связи и управления. Воспользовавшись материалами компании «Радиосервис», кратко рассмотрим стратегию построения систем подавления радиоканалов связи и управления, использующих панорамный приём для обнаружения коротких сигналов и блокирование приемника абонента коротким согласованным по спектру импульсом. Компанией представлен вариант реализации подобной системы

Специалисты в области организации радиоканала

Аджемов С. С.: "Сверхширокополосная связь. Теория и применение"

Алексеев Виктор: "Промышленная беспроводная телеметрия в открытом GSM-стандарте", "GSM/GPRS-терминалы ведущих мировых производителей"

Андреев Г. А.: "Высокоскоростная широкополосная линия радиосвязи "Космос - Земля"

Андрианов М. Н.: "Особенности расчета надёжности радиосвязи в мобильных системах"

Архипкин В. Я.: "Сравнительная помехозащищенность систем связи с широкополосными и узкополосными сигналами"

Байгутлина И. А.: "Беспроводной широкополосный доступ WiMAX/IEEE 802.16: история развития, особенности, перспективы, реализация"

Банков С. Е.: "Расчет и моделирование распространения радиоволн в городской среде и пересеченной местности с помощью программы Wireless InSite"

Баранов Я. В.: "Мобильный спутниковый мультисервис для речного и морского флота"

Башилов Георгий: "Высокоскоростная передача данных в миллиметровом диапазоне"

Безнос А. В.: "Особенности применения современных способов передачи данных по радиоканалу"

Бектенов Э.: "Пассивные ретрансляторы"

Белоусов А. Г.: "Метод уменьшения КСВ мачтового волноводного тракта"

Бирюков С.: "Многокомандная система телеуправления"

Болюба Г. В.: "Система связи мини-роботов с управляющей ЭВМ при игре в футбол категории MiroSot"

Бондаренко Виктор Васильевич: Российский патент на систему связи с высокой скоростью передачи информации сверхширокополосными сигналами

Бондаренко Владимир Викторович: Российский патент на систему связи с высокой скоростью передачи информации сверхширокополосными сигналами

Борох Павел: "Стандарт 802.16 - связь с почти неограниченными возможностями"

Бродский Е. Л.: "GPRS и WAP на воде"

Васильченко Михаил Евсеевич: "Пятикомандная аппаратура радиоуправления "Икар-5"

Виноградов А. Д.: "Прохождение радиоволн через атмосферу Земли"

Виноградов К. Е.: "Основные принципы анализа электромагнитной совместимости радиоэлектронных средств, используемые в автоматизированной системе проектирования сетей радиосвязи"

Володин В. Н.: "Частоты и бизнес операторов: сроки, процедура, терминология"

Воробьёв Олег: "Реализация беспроводных сетей на основе технологии ZigBee стандарта 802.15.4", "Чем заменим провода?"

Главатских С.: "Двухканальное пропорциональное телеуправление"

Головин О. В.: "Декаметровая радиосвязь"

Горбачев В. Л.: "Законодательные инициативы и решения Государственной Думы РФ по развитию мобильной связи"

Гришин В.: "Приёмник радиоуправляемой модели ракеты"

Грудинская Г. П.: "Распространение радиоволн"

Дмитриев Владимир: "Технология передачи информации с использованием сверхширокополосных сигналов (UWB)"

Дмитрик Н. А.: "Связь на водном транспорте: правовые проблемы и правовые решения"

Долуханов М.: "Новое в теории распространения ультракоротких волн"

Дьяченко Вячеслав: "Первое поколение сертифицированных беспроводных USB приборов (WUSB)"

Егоров В. В.: "Метод уменьшения КСВ мачтового волноводного тракта"

Елизаров В. В.: "Модемы декаметровой радиосвязи"

Жигадло В.: "Телекоммуникационные сети военного назначения США и стран НАТО. Особенности и тенденции развития"

Жихарев Д. Н.: "Особенности применения современных способов передачи данных по радиоканалу"

Замятин А. Ю.: "Беспроводной широкополосный доступ WiMAX/IEEE 802.16: история развития, особенности, перспективы, реализация"

Златин Иосиф: "Цифровое телевидение (DVB) и технология беспроводной широкополосной связи (UWB)"

Зюзин А.: "Спутниковая подвижная связь для моряков"

Иванов А.: "Беспроводной интерфейс Bluetooth: решения Infineon и National Semiconductor"

Иванов Б.: "Ралли радиоуправляемых автомоделей"

Иванов Владимир: "Исследования и разработки интегрированной радиоплатформы"

Игнатов В. В.: "Военные системы радиосвязи"

Илюхин А. А.: "Модель сети спутниковой связи с подвижными объектами с адаптивным доступом, функционирующей в условиях возмущений"

Иртюга В. А.: "Принцип передачи аудио-видео информации для мобильного узкополосного вещания"

Калинин А. И.: "Распространение радиоволн на трассах наземных и космических радиолиний"

Калинин В. И.: "Спектральная обработка сверхширокополосных сигналов при передаче цифровых сообщений"

Камаев Р.: "Пассивные ретрансляторы"

Кандруцкий А. В.: "Модемы декаметровой радиосвязи"

Касьянов Виктор Фёдорович: "Команда одна, возможностей несколько"

Киселёв И. Г.: "Особенности расчета надёжности радиосвязи в мобильных системах"

Клименко Н. С.: "Сверхширокополосная связь и её перспективы"

Колтовой Александр: "Недетские игрушки. (Радиомоделизм)"

Кондрашин Александр Евгеньевич: "Модуль расчета радиолиний тропосферной связи по цифровой картографической информации в условиях преднамеренных и непреднамеренных помех с учетом рельефа местности и объектового состава", "Методика измерения диффузности в декаметровой радиосвязи"

Кочегаров Пётр: "Широкополосный беспроводный доступ в России"

Кравцов Ю. А.: "Прохождение радиоволн через атмосферу Земли"

Крылов Владимир: "Развёртывание мобильного WiMAX - путь к 4G"

Кузовенков Александр Николаевич: "Радиочастотный центр Центрального федерального округа"

Кыштымов Геннадий Александрович: Российский патент на систему связи с высокой скоростью передачи информации сверхширокополосными сигналами

Кыштымов Сергей Геннадьевич: Российский патент на систему связи с высокой скоростью передачи информации сверхширокополосными сигналами

Лапшин В. С.: "Сверхширокополосная связь и её перспективы"

Ларюшин Дмитрий: "Беспроводные сети 802.1Х с роумингом"

Лашков Н. И.: "Основные принципы анализа электромагнитной совместимости радиоэлектронных средств, используемые в автоматизированной системе проектирования сетей радиосвязи"

Лесников В.: "Восьмикомандная пропорциональная"

Леус В. И.: "Высокоскоростная широкополосная линия радиосвязи "Космос - Земля"

Лукоев Олег: "WiBro - корейский вариант Mobile WiMAX", "Мобильная видеоконференцсвязь"

Лунев А. В.: "Система связи мини-роботов с управляющей ЭВМ при игре в футбол категории MiroSot", "Временное разделение радиоканала в телекоммуникационных системах коллективов мобильных роботов"

Лях Михаил: "Анализ производительности и подходы к проектированию мультипротокольной радиоплатформы"

Мазепа В. А.: "Требования к перспективным системам связи с подвижными объектами"

Максимов О. Н.: "Методика расчета вероятности двухсторонней линии связи"

Малаховский А.: "Аппаратура радиоуправления моделями"

Малик С.: Радиоуправление парусом модели яхты"

Мальцев Александр: "Мобильная система WiMAX - количественные оценки характеристик для различных сценариев развёртывания"

Масленников Ю.: "Аппаратура "Пилот" для радиоуправления моделями"

Мешковский К. А.: "Сравнительная помехозащищенность систем связи с широкополосными и узкополосными сигналами"

Миль Г.: "Модели с дистанционным управлением"

Невдяев Л. М.: "UWB - новая "звезда" беспроводных технологий", "Системы спутниковой связи"

Никольский В. В.: "Электродинамика и распространение радиоволн"

Охотников Г.: "Пропорциональная для асов"

Пахомов Виктор Борисович: "Особенности применения современных способов передачи данных по радиоканалу"

Пестерева Ольга: "Скоростная передача данных Sky Turbo на базе технологии 1X EV-DO"

Петров А. В.: "Математическая модель OFDM-системы"

Писарев Юрий: "Широкополосный беспроводный доступ в России", "Как рассчитать радиолинию"

Плотников В.: "Пропорциональное телеуправление", "Две команды "Орбиты"

Пожидаев В. Н.: "Высокоскоростная широкополосная линия радиосвязи "Космос - Земля"

Покатаева Елена: "WiMAX - универсальное решение широкополосного доступа"

Постюшков М. В.: "Методика расчета вероятности двухсторонней линии связи"

Присяжнюк А. С.: "Модуль расчета радиолиний тропосферной связи по цифровой картографической информации в условиях преднамеренных и непреднамеренных помех с учетом рельефа местности и объектового состава"

Проскурин А.: "Дискретная аппаратура телеуправления", "Помехозащищенная система телеуправления"

Путилин А. Н.: "Модемы декаметровой радиосвязи"

Редькин Александр: "Технология сертифицированной беспроводной USB от USB-IF: волна будущего"

Родионов М. Ю.: "Экспертиза безопасности беспроводной сети"

Рыбалко Станислав: "Беспроводные сети"

Рыбачев А.: "Аппаратура "Пилот" для радиоуправления моделями"

Семёнов Олег: "Исследования и разработки интегрированной радиоплатформы"

Сербенюк Н. С.: "Система дистанционного управления робота "Трикол" с использованием радиоканала связи IEEE-802.11b"

Слюсар В.: "Приёмные антенны радиосистем", "Smart-антенны пошли в серию"

Соколов Михаил: "Реализация беспроводных сетей на основе технологии ZigBee стандарта 802.15.4"

Соловьёв М.: "Применение беспроводных технологий в системах мониторинга транспорта и неподвижных объектов"

Соловьёв Павел: "Как рассчитать радиолинию"

Соседов Виктор Иванович: "Системы радиоуправления грузоподъёмными кранами"

Сотников А.: "Пропорциональная без "дефицита"

Стешенко В. Б.: "Математическая модель OFDM-системы"

Субботин Ю.: "По команде - четыре программы"

Тензина В. В.: "Принцип передачи аудио-видео информации для мобильного узкополосного вещания"

Тонких С. А.: "Мобильный спутниковый мультисервис для речного и морского флота"

Тюребаев В.: "Телевидение страны гор"

Урядников Ю. Ф.: "Сверхширокополосная связь. Теория и применение"

Фейзулин З. И.: "Прохождение радиоволн через атмосферу Земли"

Фельдман С.: "Пропорциональная система телеуправления"

Фрейнкман Владимир: "Эволюция технологий предоставления интеллектуальных услуг в современных и перспективных сетях мобильной связи"

Хабаров Ю.: "Активные антенны"

Халоян А. А.: "Дистанционное управление моделями. Любительские схемы"

Черенкова Н. Е.: "Распространение радиоволн"

Чернухин Ю. В.: "Система связи мини-роботов с управляющей ЭВМ при игре в футбол категории MiroSot", "Временное разделение радиоканала в телекоммуникационных системах коллективов мобильных роботов"

Чернышов О. В.: "Распространение радиоволн"

Шаптала В. С.: "Модемы декаметровой радиосвязи"

Шахнович И.: "Персональные беспроводные сети стандартов IEEE 802.15.3 и 802.15.4", "Стандарт IEEE 802.11n", "Стандарт широкополосного доступа IEEE 802.16-2004. Режим OFDMA и адаптивные антенные системы", "Стандарт широкополосного доступа IEEE 802.16 для диапазонов ниже 11 ГГц"

Шеповальников Д.: "Мобильный WiMAX: реалии и перспективы"

Шинаков Ю. С.: "Системы связи с подвижными объектами"

Шпанко О. А.: "Особенности применения современных способов передачи данных по радиоканалу"

Шугалей Елена: "Скоростная передача данных Sky Turbo на базе технологии 1X EV-DO"

Шулишов В.: "Пропорциональное управление"

Шур А.: "Выбор места установки антенны"

Шурыгина В.: "Радиочастотная идентификация. Новые возможности известной технологии"

Щекотихин В. М.: "Модель сети спутниковой связи с подвижными объектами с адаптивным доступом, функционирующей в условиях возмущений"

ЗАРУБЕЖНЫЕ ИСТОЧНИКИ

Бруэ Жером: "Широкополосный доступ становится беспроводным и мобильным"

Винтер Дж.: "Военные спутниковые системы связи"

Джадж Питер: "Wi-Fi с быстродействием 600 Мбит/с"

Джейкс У. К.: "Связь с подвижными объектами в диапазоне СВЧ"

Ильин С. А.: "Использование 3-D моделирования в интерфейсе системы интеллектуального управления мобильным роботом"

Кан Кевин: "Стандарт 802.11n"

Кокс Джон: "Выбирая между Wi-Fi и EV-DO"

Кэйк Джеффри: "Сверхширокополосный канал связи для беспилотных транспортных применений"

Уильям К.: "Техника подвижных систем связи"

Феер К.: "Беспроводная цифровая связь. Методы модуляции и расширения спектра"

Фокс Донна: "Спутники для мобильных услуг"

Ханнольд Крис: "Вооружения бойцовых роботов" (глава "Электроника и аппаратура радиоуправления")



С уровнями интеграции кабельных систем познакомила экспозиция компании ICS на выставке, посвященной оснащению помещений. На основе изображенной схемы проектируются конфигурация кабельной сети, состав коммутационного оборудования (для ICS его поставляет фирма Siemon Company), выбираются марки кабеля (здесь — Alcatel, Nek/CDT, General Cable, Belden, Helukabel), измерительное оборудование (Hewlett Packard, Microtest, Progressive Electronics).

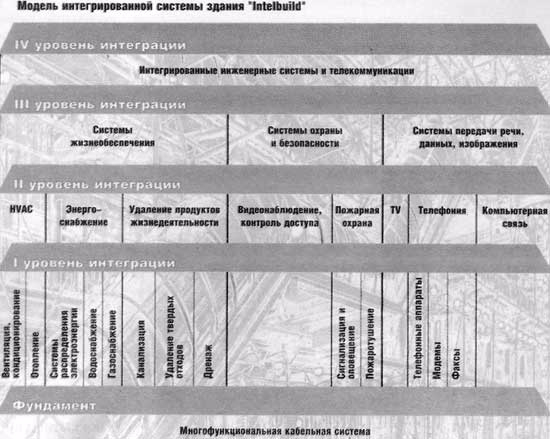

Модель интегрированный системы здания «Intelbuild»

Уровневое представление кабельной системы помогает минимизировать издержки, связанные с переходом внутри системы на новые стандарты, модификацией или заменой отдельных блоков, введением дополнительных видов услуг и т. д. А. Барсуков, журнал "ТКТ", № 7, 2001 г.



Система автоматизации MicroLAN представляет собой информационную сеть, использующую для осуществления цифровой связи одну линию данных и один возвратный (или земляной) провод. Ограничение максимальной длины однопроводной линии, без специальных дополнительных вспомогательных устройств (повторителей), регламентировано на уровне 300 м. Основой архитектуры сетей MicroLAN, является топология общей шины, когда каждое из устройств подключено непосредственно к единой магистрали, без каскадных соединений или ветвлений. При этом используется структура сети с одним ведущим или мастером и многочисленными ведомыми. Хотя существует ряд приемов организации работы подобных сетей в режиме мультимастера. Конфигурацию сети MicroLAN можно изменять в процессе ее работы, не создавая помех дальнейшей эксплуатации и работоспособности всей линии в целом. Стандартная скорость работы сети 16,3Кбит/сек. Такая величина была выбрана для обеспечения максимальной надежности передачи данных на большие расстояния, с учетом быстродействия самых распространенных типов микроконтроллеров, которые используются при реализации ведущих устройств однопроводной шины. Сети по стандарту MicroLAN отличает простота настройки, отладки и обслуживания. Для начала работы достаточно иметь ПК, стандартный адаптер 1-Wire линии (протокол 1-Wire является основным для MicroLAN) и свободно распространяемый фирмой Dallas Semiconductor программный пакет iButton-TMEX Viewer. Эксперты оценивают сеть MicroLAN как наиболее приемлемое по функциональным возможностям и по ценовым характеристикам решение для объединения встроенных систем. Для состыковки сети MicroLAN и быстродействующих компьютерных сетей в качестве интерфейса выступает плата (Tiny InterNet Interface), также разработанная специалистами Dallas Semiconductor. По материалу Rainbow Technologies



...Один из наиболее сложных для понимания моментов в отношении переходного затухания связан с единицами измерения, а именно с децибелами. В случае погонного затухания чем больше величина в децибелах, тем выше потери сигнала. В случае переходного затухания все наоборот — чем больше величина в децибелах, тем меньше помехи...

Погонное затухание характеризует потерю сигнала. Следовательно, чем больше величина в децибелах, тем выше потеря сигнала. Однако переходное затухание характеризует потерю шума. В этом случае чем больше величина в децибелах, тем больше потери шума. И конечно, чем активнее затухает шум, тем лучше.

Переходное затухание на ближнем конце. Такие системы, как 10BaseT Ethernet, используют две пары для обмена данными: одну — для передачи, вторую — для приема- Сигнал имеет наибольшую мощность сразу же после момента передачи данных. И обратно, сигнал обладает наименьшей мощностью непосредственно перед моментом приема данных.

Наиболее часто термин .«переходное затухание» используется вместе со словосочетанием «на ближнем конце». Причина этого в том, что на ближнем конце, где сигнал имеет наибольшую мощность, он порождает мощное электромагнитное излучение (электромагнитные помехи). Рядом же с передатчиком по соседней паре идет ослабленный сигнал на приемник. Такая комбинация может иметь самые серьезные последствия для принимаемого сигнала, так как он оказывается под воздействием сильного соседнего поля. Это явление имеет место на ближнем конце, поэтому оно и выделяется. "LAN/Журнал сетевых решений", октябрь 1999



Профессиональные кабельные системы «ЭКОПЛАСТ»

Системы кабельных каналов: серия «INSTA». Система каналов INSTA - профессиональная кабеленесущая система для открытой проводки в помещениях административного назначения. Система адаптирована к условиям инсталляции и размещению слаботочной и силовой электропроводки по Евростандарту. Система каналов INSTA разработана совместно с ведущими системными интеграторами и электромонтажными фирмами. Каналы INSTA монтируются преимущественно в зоне видимости. Благоприятное оптическое восприятие этих коробов дает существенное преимущество. Благодаря своим мягким плавным линиям, короб INSTA имеет законченный вид и элегантную форму. Материал: Самозатухающая компазиция ПВХ.  Цвет: Белый.  Повышенная прочность и светостойкость.  Современный дизайн от "Smart Idea". Снимающаяся крышка, защелкивающаяся внутрь короба (ширина крышки 80 мм). Полная гамма углов и аксессуаров. Возможность крепления модульных установочных изделий 45 x 45 и 45 x 22,5 и приборов евростандарта. Система INSТА является модульной, т.е. в каналы предельно быстро монтируются и демонтируются суппорта под стандарт 45 x 45 или “евростандарт” с посадочным диаметром 60 мм. Универсальные суппорта под электроустановочные евростандарта стыкуются между собой, поэтому можно собирать блоки на 1–6 мест, применяя рамки от одного до шести постов любого дизайна. При этом расширить или переместить установленные розетки разъемы не составит труда, использован принцип "конструктора". Суппорта имеют с коробами единый дизайн и скрывают места подключений. Система полностью укомплектована: внешними, внутренними, плоскими, Т-образными углами, скобами для соединения секций короба, заглушками, суппортами. При коммутации нескольких приборов, например, силовых розеток и разъемов RJ-11 и RJ-45, суппорта устанавливаются в ряд без ограничений. Короба серии INSTA производятся из специальной композиции российского ПВХ, разработанной при участии немецких лабораторий, устойчивой к ультрафиолетовому излучению посредством добавок немецких компонентов для оконных профилей. Это означает, что помимо высокой гибкости и эластичности, кабельные каналы обладают долгосрочной устойчивостью к выцветанию, находясь под воздействием солнечных лучей. материал коробов является ударопрочным и выдерживает механические нагрузки 6 Дж, а также не поддерживает горение и служит великолепным изолятором. Система сертифицирована в соответствие со стандартами: противопожарной безопасности РФ, Госстандарта РФ (ГОСТ-Р), Эпидемиологической службы РФ

Серия: «MEX» - кабельнесущая система пластиковых миниканалов для открытой проводки в административных, жилых и промышленных помещениях. Система разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей. Система включает в себя 5 основных и наиболее используемых сечений. Система MEX является модульной, т.е. к миниканалам предельно быстро монтируются и демонтируются коробки под стандарт: 45 x 45 или "евростандарт" с посадочным диаметром 60 мм.  При коммутации нескольких приборов, например, силовых розеток и разъемов RJ-11 и RJ-45, суппорта устанавливаются в ряд без ограничений. При этом расширить или переместить установленные розетки разъемы не составит труда. Монтажные коробки имеют с коробами единый дизайн и скрывают места подключений. Система MEX продумана до мелочей. Монтаж системы осуществляется в сжатые сроки подобно "детскому конструктору", что приводит к значительной экономии трудозатрат при инсталляции электропроводки. Надежная конструкция двойного замка крышки короба на канале позволяет производить многократное открывание и закрывание канала без деформации самой крышки и исключает возможность ее самопроизвольного отсоединения. Система полностью укомплектована: внешними, внутренними, плоскими, Т-образными углами, скобами для соединения секций короба, заглушками, монтажными коробками. Благодаря своим мягким и плавным линиям, полной комплектности, система миниканалов MEX имеет законченный вид и элегантную форму. Система является эргономичной и обладает высокой эстетической формой, поэтому легко сочетается с любыми видами интерьера. Кабельные каналы тщательно упакованы в 3-слойные картонные коробки компактной формы, что облегчает их хранение и перемещение, а также надежно защищает от попадания пыли и посторонних предметов.

Система миниколонн TOR подходит для организации рабочих мест в открытых интерьерах. Это многоцелевая стоечная система для офисов, магазинов, выставочных залов и т.п. - везде, где требуется прямое подведение электропитания и информационных сетей на ограниченной площади. Одна стойка TOR может обслуживать одновременно несколько рабочих мест, если они находятся вблизи друг от друга. Конструкция серии миниколонн TOR выполнена с возможностью наращивания "этажей" без ограничения, что позволяет оснастить группу "рабочих" мест любой сложности на ограниченной площади за считанные минуты. Возможность крепления установочных модулей 45 x 45 и 45 x 22.5 мм  Миниколонны серии TOR разработаны под стандарт розеток и разъемов 45 х 45. Компонентами системы являются электроустановочные изделия, рамки на 4 модуля (2 х 45 х 45) и непосредственно сами колонны. Колонны можно быстро "нарастить" с одного до 5 и более этажей.

Кабельные короба и аксессуары к ним производства "Legrand": Кабель-канал 50 x 75 и аксессуары; Кабель-каналы 34 x 100, 50 x 100; Мини-плинтус 20 x 12.5 и аксессуары; Мини-плинтус 32 x 12.5 и аксессуары; Мини-плинтус 32 x 16, 32 x 20 и аксессуары; Мини-плинтус 40 x 16, 40 x 20 и аксессуары; Плинтус 60 x 16 с двумя перегородками; Плинтус 75 x 20 с двумя перегородками; Розетки и выключатели; Суппорта и рамки для Мозаик 45.

Кабельные-каналы "DECO PROFILE" совместное Российско-Турецкое производственное объединение "Т-ПЛАСТ".  Данный короб имеет размеры от 12 х 12 мм до 100 х 60 мм, фурнитурой не комплектуются. Кабель-каналы являются качественным изделием, не поддерживающим горение, и имеют одну из самых низких цен в России.

МОНТАЖНАЯ ПРОДУКЦИЯ «3М»

СКОТЧЛОК - Соединители не требующие зачистки изоляции для сращивания медных жил с гидрофобным заполнением (позволяют соединять токопроводящие жилы с диаметром 0,4 до 0,9 мм и любым типом изоляции до диаметров 2,08 мм не требует зачистки изоляции (срок службы 40 лет).

СКОТЧЛОК - Соединители для сращивания медных жил с гидрофобным заполнением (позволяют соединять токопроводящие жилы без предварительной зачистки).

Скотч лента мастичная на виниловой основе морозостойкая, всепогодная, герметичная, не поддерживающая горение длинной 6 м. и шириной 38 мм (для восстановления поврежденных участков оболочки кабеля, соединений и герметизация муфт).

Скотч лента виниловая, изолирующая, повышенной липкости, морозостойкая, всепогодная, герметичная, не поддерживающая горение.

Изоляционная лента всепогодная, разноцветная, для маркировки кабеля (10 разноцветных рулонов).

Система быстрого крепежа электропроводки «SCHNABL»

Универсальная система быстрого крепежа фирмы "SCHNABL" позволяет производить быстро и качественно монтажные работы как внутри помещений, так и в уличных условиях (при сильных морозах).

ПРИСОЕДИНЯЮЩАЯ ДЮБЕЛЬ-СКОБА; ДЮБЕЛЬ СО СКОБОЙ И ФИКСИР. ЗАЖИМОМ; ДЮБЕЛЬ-ЗАЖИМ; ЗАЖИМНОЙ ХОМУТ; ДЮБЕЛЬ-ГВОЗДЬ; ВСТАВНАЯ СКОБА; ЕВРО-КЛИПСА; ДЮБЕЛЬ-СЕДЛО; ДЮБЕЛЬ-ПЛАСТИНА; ЗАЖИМНАЯ ДЮБЕЛЬ-СКОБА; ПАУЭР ДИСК ДЛЯ ПРОТЯЖКИ ПРОВОДОВ; КОПЬЕВИДНОЕ СВЕРЛО. По материалу "Элсвик"



Волоконно-оптический и LAN-кабель 5 и 5е категорий для различных способов прокладки. Технологические возможности позволяют изготавливать любые типы волоконно-оптических кабелей:

- ОКГ - кабель внутриобъектовый и для задувки в трубы;

- ОКБ - кабель с броней из стальной оцинкованной проволоки используемый для прокладки в грунт без дополнительной защиты, а также в воде при пересечении рек и болот;

- ОКЛ - кабель с броней из гофрированной стальной ленты, обеспечивающей защиту от грызунов, что позволяет прокладывать его в канализации, трубах, блоках, коллекторах;

- ОКК - кабель, выполненный с применением арамидных нитей, полностью диэлектрический (для подвеса на опорах линий связи и электропередач и контактной сети железных дорог);

- ОКТ - кабель с вынесенным металлическим тросом, встроенным в кабельную оболочку (для подвеса на опорах воздушных линий

связи и стенах зданий);

- ОКП - кабель полностью диэлектрический с броней из стеклопластиковых прутков;

- ОКГТ - кабель волоконно-оптический, встроенный в грозозащитный трос.

Во всем мире инфраструктура воздушных линий электропередач (ВЛ) используется для строительства высоковольтных оптических линий связи (ВОЛС). Сети ВОЛС-ВЛ опутали не только государства Западной Европы, США и Японии, но и развивающиеся страны: Мексику, Бразилию, Китай Заводы по производству кабелей для ВОЛС-ВЛ действуют практически во всех странах с развитой промышленностью.

ВОЛС-ВЛ имеют доказанную наивысшую надежность, чем другие виды высоковольтных линий связи. Прокладка кабеля по ВОЛС-ВЛ обладает рядом конкурентных преимуществ по сравнению с традиционными способами строительства оптических кабельных линий связи. К ним можно отнести отсутствие необходимости отвода земли и согласования права на проход, уменьшение сроков введения линий в эксплуатацию, снижение капитальных и эксплуатационных затрат.

Существует несколько различных способов создания ВОЛС-ВЛ, каждый из которых имеет свои преимущества. Наибольшее распространение в мировой практике получили три способа подвеса кабелей типа ОКГТ, ОКСН и ОКНН.

При выборе технологии строительства ВОЛС-ВЛ необходимо принимать во внимание следующие исходные данные.

климатические условия;

рабочее напряжение и конструктив ЭЛ:

рельеф местности, наличие пересечений;

количество волокон,

требования по выбору ОК, связанные со спецификой строительства/эксплуатации:

срок службы, который для большинства выпускаемых в настоящее время кабелей составляет не менее 25 лет.

Основными преимуществами ОКГТ. как и ОКФП, являются наивысшая надежность ВОЛС-ВЛ и возможность их подвеса на ВЛ 35 кВ и выше без ограничений по классу напряжений. Кроме того, ОКГТ и ОКФП, в отличие от остальных подвесных кабелей, являются элементами ВЛ, места подвеса которых уже запланированы при создании ВЛ. Они служат достойной заменой существующим грозозащитному тросу и фазному проводу и, как правило, не требуют существенной реконструкции воздушной линии. Конструктивно ОКГТ и ОКФП не отличаются, разница заключается только в различном сечении алюминиевой составляющей сечения, которое определяется токовой нагрузкой. В настоящее время применение ОКФП при строительстве ВОЛС-БЛ, к сожалению, ограничено в связи с высокой стоимостью соединительных муфт, которые позволяют производить и перемонтаж и эксплуатацию под напряжением. Разработки отечественных муфт для ОКФП пока отсутствуют. По материалу "Сарансккабель-Оптика"



Конструкция световодов, на первый взгляд, довольно проста: прозрачные сердцевина и оболочка, заключенные в кожух, защищающий световод и придающий ему необходимую жесткость. Рис. 1 поясняет конструкцию световода и процесс распространения в нем света с позиций геометрической оптики. Лучи распространяются вдоль сердечника, в пределах которого удерживаются за счет полного внутреннего отражения. Последнее, как известно, наблюдается в тех случаях, когда свет падает на границу раздела со стороны среды с большим показателем преломления. Поэтому при выборе материалов для сердцевины и оболочки необходимо обеспечить неравенство n1<.n2, где n1 — коэффициент преломления оболочки, n2 — сердцевины.

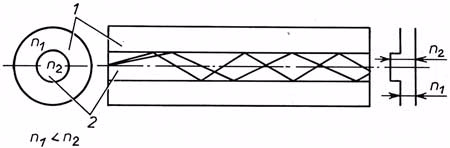

Рис. 1. Конструкция световода со ступенчатым профилем коэффициента преломления: 1 — оболочка; 2 — сердечник; 3 — профиль коэффициента преломления

Различие в величине коэффициентов преломления n1 и n2 материалов, используемых при изготовлении волокон, невелико, мал поэтому и критический угол наклона луча к оси волокна, пропорциональный квадратному корню из ∆ n = n2 - n1, для которого условия полного внутреннего отражения не нарушены. В этом и скрыта одна из причин, по которой только с появлением лазеров стало возможным вводить в относительно тонкие волокна достаточно высокий по интенсивности световой поток. Однако не все компоненты потока, попавшие в конус с углом раскрытия, равным удвоенному критическому, будут в дальнейшем полезно использованы. Из-за неблагоприятных фазовых соотношений часть потока быстро рассеется через границу раздела. Наиболее благоприятны условия распространения, когда на отрезке траектории между двумя последовательными отражениями умещается целое число полуволн оптической несущей. В результате идет сепарация компонент: для тех, которые удовлетворяют названному условию, волокно относительно прозрачно, остальные, по сути, подавляются. Этим формируются так называемые моды — дискретный набор разрешенных волн.

С позиций геометрической оптики моды различаются по углу наклона оси соответствующих компонент. При этом скорость передачи сигнала по волокну определяется не скоростью света в среде, а ее проекцией на ось волновода, зависящей от номера моды. В оптическом волокне, диаметр которого значительно превышает длину волны оптической несущей, возбуждается множество мод. Из-за различия в скоростях короткий на входе оптический импульс на выходе окажется растянутым на время запаздывания наиболее медленной моды. Величина, обратная времени запаздывания, в многомодовых волоконнооптических линиях связи определяет верхнюю границу передаваемых частот. Последняя, очевидно, обратно пропорциональна длине соединительной линии.

С уменьшением диаметра сердцевины дифракционные эффекты «размывают» траектории компонент соответствующих мод. При размерах диаметра, сравнимых с длиной волны оптической несущей, моды начинают перекрываться — в результате разрешенный режим распространения волны становится одномодовым. В этом случае дисперсия — минимальна, полоса передаваемых частот — максимальна. Одномодовый режим обеспечивает максимум одного из главных коэффициентов, характеризующих пропускную (по потоку информации) способность оптического волокна, — его размерность [дБ/км] указывает на снижение верхней границы передаваемых частот с ростом длины волокна. В этом режиме и при потерях менее 0,5 дБ/км волоконнооптические линии связи длиной до 20-40 км не требуют промежуточных пунктов регенерации сигнала. Однако природа не допускает выигрыша в чистом виде. В одномодовых световодах соответствующее снижение входной апертуры связывает расширение полосы со снижением энергетических характеристик вводимого луча.

Если строго следовать законам геометрической оптики, то каналом переноса света является только сердечник оптического волокна, а значит, казалось бы, при чрезвычайно жестких требованиях к гомогенности состава, однородности и отсутствию примесей, а также микродислокаций в материале сердечника к оболочке, на первый взгляд, требования существенно мягче. На самом деле с учетом волнового характера процесса картину, рисуемую геометрической оптикой, следует дополнить неоднородной волной Реллея, которая распространяется вдоль границы. Амплитуда колебаний в поле поверхностной волны с удалением от границы раздела спадает по экспоненциальному закону, поток энергии ортогонален границе и промодулирован с частотой несущей так, что средняя по периоду величина потока оказывается нулевой.

Сказанное относится к идеально прозрачным средам. При наличии потерь, рассеивающих примесей, микротрещин и других факторов и центров рассеяния в оболочке поток энергии неоднородной волны частично преобразовывается в поток обыкновенной объемной и покидает волноводный канал. Поэтому исходные требования к чистоте, гомогенности и другим параметрам материала для сердечника и оболочки в принципе одинаковы.

Рис. 2. Световод с градиентным профилем показателя преломления

До сих пор речь шла о световодах со ступенчатым профилем показателя преломления. В световодах с переменным показателем преломления сердцевины (рис. 2) можно существенно ослабить требования к качеству границы раздела и оболочки. Если коэффициент n2 монотонно нарастает от границы раздела к оси, то световой поток за счет эффекта автофокусировки будет стягиваться к оси волновода.

Материалами для световодов являются пластмассы (при длине световода до нескольких сотен метров) и стекло. Дисперсионная кривая для стекла медленно спадает в сторону больших длин волн, при этом из-за примеси гидроксильных групп для волн на Λ = 1,25 и Λ = 1,4 мкм наблюдаются полосы поглощения, а в промежутке между ними на λ =1,3 мкм — минимум поглощения. Эта область считается наилучшей для волоконнооптических кабелей на основе стекла. Другой часто используемый диапазон приходится на полосу 0,9-1,2 мкм. В качестве источников излучения применяются обычно полупроводниковые лазеры на основе арсенида или фосфида галлия. Они излучают из зоны p-n — перехода, размеры которой достаточно хорошо согласованы с размерами сердечника типичного световода.

Одна из сложных проблем — соединение волокон. При дальности передачи по волоконнооптической линии менее 1 км волокна обычно наращиваются с помощью относительно простых и дешевых соединителей, поскольку в этих случаях потери света из-за ошибок в совмещении осей и неконтакта не играют серьезной роли. Иная ситуация в технике дальней связи, где снижение возможных потерь света играет существенно важную роль. Типичное требование к таким соединителям по потерям — не более 0,5-1 дБ. Выполнить его можно только за счет высокой точности соединения и, следовательно, точности изготовления (механические допуски менее микрометра) деталей соединителя.

В технике трудно найти другой пример, когда появление нового средства сулит столь много преимуществ, какими обладает волоконнооптический кабель в сравнении с коаксиальным, и содержит так мало недостатков. Пожалуй, единственный из них заключается в трудности наращивания. Ничтожные в сравнении с коаксиальными кабелями удельные потери мощности несущей сигнала обеспечивают дальность передачи по волоконнооптическому кабелю на 30-50 км без промежуточной регенерации. Практически неограниченные источники сырья, малая масса и уровни мощности несущей — все это преимущества, определившие буквально взрыв интереса к волоконнооптическому кабелю. В США и Канаде, во Франции и Италии — фактически повсюду в магистральных каналах связи высокими темпами идет замена коаксиальных кабелей на волоконнооптические. Они уже пересекли океаны. Волоконнооптические соединительные линии все шире используются для разводки сигналов на телецентрах и, конечно же, надо упомянуть о кабельном телевидении, наращивание сети которого сейчас ведется преимущественно с использованием волоконной оптики. ЧИРКОВ Л. Е., "Экспожурнал" № 2, 4/90



18 Mar 2014. Оптический разветвитель PLC 1x64 (равномерный) SC/APC.

Диаметр отводов 3,0 мм.

Длина отводов 1 м.

Размер 13,5 х 10,5 см.

Количество до 50 штук любыми партиями.

Цена за штуку 3 500 руб.

Доставка за счет покупателя из г. Самара.

Оборудование новое, в заводской упаковке, к каждому разветвителю прилагается таблица испытаний. Компания "Технус-сети"



Версия программного продукта для построения малых систем визуализации – Vijeo Look v2.5. Данная версия имеет ряд новых возможностей, а так же полезных доработок для некоторых функций, которые уже знакомы пользователям продукта. Появилась встроенная возможность печати аварийных сигналов и уставок, усилены возможности администрирования базы архивных данных, появилась возможность создания системы напоминаний для оператора, расширена поддержка работы с диагностическим буфером контроллера Premium. Кроме того, появились несколько новых анимированных объектов, улучшена система конфигурирования переменных, а так же усилена работа с экранами сенсорной чувствительностью. Таким образом, данная версия стала еще более удобной в эксплуатации и предлагает пользователям еще более привлекательные возможности. В этом году планируется выпуск новой версии с поддержкой русского языка, а также расширением количества точек ввода-вывода до 2048. Напоминание: Vijeo Look предназначен для построения небольших локальных систем визуализации с возможностью обработки до 1024 точек ввода/вывода, принимаемых от программируемых контроллеров. Для связи с ПЛК в нем использован механизм OPC-сервера, который поставляется в комплекте. Он поддерживает все коммуникационные протоколы, использующиеся в контроллерах производства Schneider Electric. Кроме того, встроенный OPC-клиент позволяет работать с другими OPC-серверами. Тем самым Vijeo Look может быть легко интегрирован в систему управления с разнородным оборудованием. Наиболее яркой особенностью Vijeo Look является то, что он оптимально сочетает в себе главные качества, необходимые для успешного применения в системах визуализации с малым количеством точек ввода/вывода: невысокую цену и возможность интеграции в общую систему управления. Для адаптации цены к конкретному размеру приложения поставляются версии на 128, 512 и 1024 точки ввода/вывода с возможностью отдельного заказа только модуля исполнения. Vijeo Look гармонично вписывается в линейку других программных продуктов компании Schneider Electric - таких как, мощная система визуализации на основе технологии «клиент-сервер» – Monitor PRO, и человеко-машинный интерфейс на базе технологии Transparent Factory - Factory Cast. Благодаря встроенному Web-навигатору и поддержке библиотек Java-апплетов Factory Cast, система удачно сочетает в себе возможности просмотра Web-страниц, предоставляемых встроенными Web-серверами контроллеров Micro, Momentum, Premium и Quantum торговой марки Modicon (технология Transparent Factory) и построения пользовательских графических страниц собственными инструментами, что является уникальным сочетанием традиционных и наиболее современных информационных технологий. Vijeo Look поддерживается в широко распространенных операционных системах, таких, как Windows98/WindowsNT/Windows2000/XP и, кроме того, поддерживает возможность переноса приложений в более мощную SCADA систему - MonitorPRO, гарантируя преемственность, позволяющую пользователям в случае необходимости легко выйти за пределы ограничений по количеству точек ввода-вывода. Vijeo Look построен на основе современных информационных технологий. В основе его лежат такие компоненты, как ActiveX и Java Beans. Для внешних коммуникаций используется OPC-сервер. Для хранения данных применяется формат ADO (ActiveX Data Objects), являющейся частью системы обработки информации MS-ACCESS, причем возможно ведение базы данных на удаленном компьютере через сеть. Для встроенной обработки данных применяется язык MS VBА. Для упрощения обслуживания и отладки готовых приложений Vijeo Look имеет в своем составе оригинальное средство обслуживания приложения - LapLink, которое позволяет загружать в рабочую станцию готовое приложение, как локально, так и удаленно, а также обеспечивает возможность удаленной отладки приложения. Специальные средства управления, предоставляемые Vijeo Look, облегчают его использование на любом промышленном компьютере, в том числе, на не имеющем клавиатуры или мыши.



Во Франции разработана цветная электроннолучевая трубка «пенетрон» предназначенная для индикации в осциллографах. В ней всего один электронный луч, но зато экран состоит из двух слоев разных люминофоров, разделенных прозрачным диэлектриком. Регулируя напряжение на ускоряющем электроде, можно изменять глубину проникновения электронного луча в слои люминофора, то есть регулировать цвет свечения экрана. При малых напряжениях возбуждается только первый, внутренний слой, при более высоких — оба сразу. Если использовать люмннофорные слон красного и зеленого цвета. то трубка воспроизводит красный, оранжевый, желтый и зеленый цвета. Журнал «Радио»  времён СССР



ЖК индикаторы PLATAN Vision. Жидкокристаллические модули серии DV состоят из контроллера управления (аналог HD44780 и KS0066) и ЖК панели. Модули отображают 2 строки по 16 символов, каждый символ представляет собой матрицу 5 х 8 точек. Расстояние между матрицами составляет одну точку. ЖК индикаторы работают в широком температурном диапазоне. Модули работают по 8- и 4-битной шине данных; принимают команды с шины данных; запись данных в ОЗУ с шины данных; чтение данных из ОЗУ на шину данных; память до 8 изображений заданных символов; управление контрастностью и подсветкой; модули имеют встроенный знакогенератор.



Устройство визуализации магнитных полей

Назначение, устройство визуализации магнитных полей предназначено для измерения и отображения искажений магнитного поля Земли ферромагнитными материалами. Устройство на основе матрицы трехкоординатных датчиков и программного обеспечения MagView позволяет визуально отобразить вектор напряженности магнитного поля объекта из ферромагнитного материала в трехмерном пространстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во трехкоординатных датчиков магнитного поля, шт. - 192

Площадь матрицы из трехкоординатных датчиков, мм = 280 х 220

Диапазон измерения магнитных полей по каждой из координат датчиков, - Гаусс 0,0001 - 6

Напряжение питания, В - 9

Выходной сигнал - RS 232. ГУ НПК "Технологический Центр" МИЭТ

Голографический трехмерный экран

Назначение: визуализация трехмерных цветных изображений статических и динамических объектов. Система позволяет отображать многоракурсные изображения, что значительно упрощает процесс моделирования. Экран также может быть использован для отображения видеофильмов или для одновременной демонстрации на одном экране несколько изображений, каждое из которых наблюдается из своей зрительской зоны.

Принцип действия: голографический экран относится к автостереоскопическим экранам. Он представляет собой линзу, формирующую изображения двух выходных зрачков проекторов в глаза зрителя. Данная топографическая линза работает на дифракции света и представляет собой зарегистрированную на голографическую пластину интерференционную картину с периодом порядка единиц микрон, поэтому разрешение экрана получается практически неограниченным.

Преимущества: возможность наблюдения трехмерных цветных изображений; наглядность; высокое разрешение экрана.

Область применения: реклама (презентации и т. д.), моделирование и проектирование; бытовое использование; анализ стереоизображений, в том числе в режиме реального времени.

Техническая характеристика

Разрешение голографического экрана (прибора), мм-1 .......30

Дифракционная эффективность, %...................................40

Размер экрана, мм. ...............................................240х300.

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Н.Э. БАУМАНА
