АКТУАЛЬНО: РАСПОЗНАВАНИЕ ЛИЦ ПЕШЕХОДОВ-НАРУШИТЕЛЕЙ ПРАВИЛ ДОРОЖНОГО ДВИЖЕНИЯ - http://www.liveinternet.ru/users/albrs/post402385026/



Последние разработки в этом секторе сетевой периферии — промышленные мониторы — на нынешнем «Интернеткоме» и стали тем самым кончиком ниточки, с помощью которого удалось хотя бы частично распутать клубок вопросов, возникающих в связи с проблемами графики и видео в Интернете. Потому что через другие виды оборудования этот клубок распутать пока не удается. Вот, например: давно созданы техника и ПО для ТВ-вещания в Интернете — а вещать мало кто хочет. Мотивируют: «Телевидение придумано, чтобы «наваривать бабки» на рекламе, а в Интернете этого не получится». Но это же не причина! Ведь все наши телевизионные авторитеты — абсолютно бескорыстные люди, не падкие до рекламных миллионов.

А промышленные мониторы объективны уже тем, что они универсальны — вплоть до применений в ТВЧ. Но ТВЧ в Интернете вроде бы невозможно? С формальной точки зрения это не совсем так. Заглянем еще раз в труды профессора Кривошеева, где, в частности, рассказано о подготовленной Рабочей группой 11Р 11-й Исследовательской комиссии ITU-R отчете, предложившем иерархию моделей ТВСВЧ (телевидения сверхвысокой четкости). Уровню пространственного разрешения ТВСВЧ-0 (отвечающему системам ТВЧ) соответствует значение 1920 х 1080, а уровню ТВСВЧ-1 — 3840 х 2160. Но, подчеркивает М.И. Кривошеев, данная иерархия ТВСВЧ относится лишь к пространственным и временным характеристикам неподвижных изображений (нереальный масштаб времени) и может быть использована для классификации при передаче изображений в реальном масштабе времени после определения частоты кадров.

То есть, мы имеем научное объяснение того случая промышленной визуализации, когда через Интернет в нереальном времени скачивается файл статичного изображения сверхвысокой четкости (например, данные аэрокосмической разведки) и отображается на цветном 29" промышленном CRT-мониторе серии Orion, имеющем максимальное разрешение 2048 х 1536.

Мониторы Orion имеют металлический корпус, как в настольном исполнении, так и для установки в панель, в том числе морской вариант. Другие же промышленные мониторы, представленные на выставке, имели самое разное исполнение, в том числе для крепления на потолке. Последний вид крепления предполагает значительное удаление монитора от системного блока и, следовательно, большую длину интерфейсного кабеля. Поэтому некоторые модели LCD-мониторов имеют цифровой интерфейс с параллельно-последовательной передачей данных LVDS (Low Voltage Differential Signaling), позволяющий удалять монитор от компьютера на расстояние до 10 м, обеспечивая скорость 400 Мбит/с при низком уровне сигналов (0,25-0,5 В).

Разнообразие креплений прямо связано с разнообразием применений, в том числе и экстремальных. Поэтому, например, дисплеи фирмы Phoenix Group Inc. (рис. 1) сертифицированы по военным стандартам США, что означает, в частности, возможность работы под прямым солнечным светом (яркость экрана — более 500 кд/м2). Причем спрос на повышенную яркость экрана вкупе с промышленным исполнением сейчас настолько велик, что это направление стала осваивать и фирма Toshiba, специализировавшаяся на ноутбуках. Очень большая часть промышленных мониторов имеет сенсорный экран, которым, если того требуют условия эксплуатации, можно управлять в изолирующих перчатках (рис. 2). Конечно, в таких перчатках можно управлять, в основном, лишь мнемоническими схемами, поэтому и разрешение управляемого дисплея небольшое — 800 х 600. Однако, и этого разрешения достаточно, чтобы, в принципе, можно было смотреть видео.

Вот тут и возникает спорный вопрос: должен ли промышленный монитор в рамках своей рабочей схемы поддерживать режим просмотра видеопрограмм? На одном стенде нам сказали, что нет, а на другом была специальная демонстрация видео. Действительно, с одной стороны, памятен сюжет из «Маски-шоу», где хирурги, забыв об операции, переключили осциллоскоп на футбольный матч. Это плохо. Но, с другой стороны, недавний случай из жизни: в сентябре затонул греческий паром потому, что капитан ушел с мостика в салон смотреть по телевизору футбол — катастрофы, возможно, не было бы, если бы какой-нибудь навигационный монитор на капитанском мостике имел ТВ-тюнер (раз уж среди людей есть такие уроды). Поэтому, очевидно, внешние источники графики и видео будут подводиться, а учитывая, что гигантский парк промышленных мониторов характеризуется довольно низким разрешением, в качестве этих источников оптимальнее всего использовать Интернет.  А. Барсуков, журнал "ТКТ", № 12, 2000 г.





Ретроспектива

АКТУАЛЬНО: Роботы и экранная культура - http://2004tkt.blogspot.ru/2016/10/blog-post_9.html



Организаторы первой международной выставки «IT-Format-2001» на итоговой пресс-конференции объявили ее предварительные результаты, согласно которым зал для IT-специалистов за время работы выставки посетили около 7 тыс. человек, а зал для потребителей — в несколько раз больше. В день на выставке проходило около 15 специализированных мероприятий — семинаров, конференций и круглых столов. Всего же в выставке приняли участие 25 компаний: цифра, вроде бы, небольшая, однако у выставки есть все шансы в будущем увеличить это число и даже превзойти пресловутый «Комтек» — в первую очередь, благодаря беспрецедентно четкой организационной стороне «Ай-Ти-Формата».

А для того, чтобы «Ай-Ти-Формат» смог побыстрее обогнать «Комтек», дадим устроителям полезный совет. Доминирующей темой «Ай-Ти-Формата» было образование. Но современное образование, практически на любой его стадии, базируется на использовании визуализации в процессе обучения. Между тем, редко кто из стендистов разбирался на профессиональном уровне в вопросах визуализации: никто не смог даже дать вдумчивых рекомендаций по графическим платам для ПК (хотя компьютеры на выставке предлагались не только для образования, но и для игр). Впрочем, низкая квалификация стендистов — недостаток, характерный для всех наших компьютерных выставок, и надеемся, что организаторы будущего «Ай-Ти-Формата» от него избавятся. А. Барсуков, журнал "ТКТ", № 12, 2001 г.



АКТУАЛЬНО: "Умный город" и "Умный дом" - http://2004tkt.blogspot.ru/2016/10/blog-post_14.html



Корпорация IBM и компания Sanyo Electric представили планы создания прототипа топливного элемента с прямым окислением метанола для ноутбуков IBM ThinkPad. Опираясь на новейшие достижения Sanyo в области топливных элементов, позволяющие увеличить срок службы батарей для ноутбуков, IBM и Sanyo совместно разработали общую конструкцию источника питания на топливных элементах. Исходя из этой конструкции, компании создали прототип системы топливных элементов, которая способна поддерживать работу современных и будущих моделей ноутбуков ThinkPad в течение 8 часов на одном картридже с топливом.

В отличие от других прототипов топливных батарей, требующих изменения конструкции ноутбука, система Sanyo конструктивно совместима с большинством существующих моделей ThinkPad. В состав системы топливных элементов также входит батарея IBM Ultrabay Slim Battery, установленная в дополнительный отсек, которая помогает поддерживать питание ноутбука в моменты пиковых нагрузок, создаваемых бизнес-приложениями. Еще большую гибкость применения обеспечивает возможность подзарядки батареи UltraBay Slim Battery в дополнительном отсеке.

Новая система топливных элементов позволит, не тратя заряд аккумулятора, запускать на ноутбуках ThinkPad ресурсоемкие бизнес-приложения, включая мультимедийные, графические и вычислительные программы, выполняя параллельно такие задачи, как обновление системы безопасности и плановые операции обслуживания.

Группа разработки ноутбуков ThinkPad подразделения персональных компьютеров IBM сосредоточила свое внимание на новых поведенческих моделях применения топливных элементов в мобильных вычислительных технологиях - например, в стыковочных станциях для временных офисов, при развертывании ноутбуков вдали от традиционных источников питания. А. Барсуков, журнал "Радиолюбитель", № 4, 2005 г.







Ретроспектива

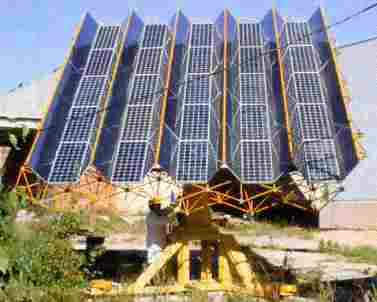

Автономная гелиоэлектрическая установка ГЭУ-1.5 предназначена для электрообеспечения индивидуального потребителя. Технические параметры: пиковая выходная электрическая мощность установки, кВт - 1.5; площадь принимающей солнечное излучение поверхности, м2 - 25; КПД преобразования падающей солнечной энергии в электрическую, % - 10; число фотоэлектрических модулей типа МС-40 - 25; коэффициент концентрации - 1,5-2; слежение за положением Солнца - автоматическое с точностью не хуже 2o. Преимущества установки основаны на использовании фотоэлектрических модулей в сочетании с плоскими зеркальными концентраторами, увеличивающими эффективность преобразования солнечной энергии в электрическую в 1,5-2 раза и следящей системы, обеспечивающей автоматическое слежение за Солнцем от его восхода и до захода и тем самым повышенную «собираемость» падающей солнечной энергии.



АКТУАЛЬНО: Замена газовых кухонных плит на электрические - http://2004tkt.blogspot.ru/2016/02/blog-post_97.html

Почти все выставки, отражающие научно-техническую тематику, не обходятся без того, чтобы на двух-трех стендах не были представлены новые образцы источников электроэнергии. Ниже приводится обзор источников электроэнергии по основному критерию: их применимость для питания электронной аппаратуры.

1. CETACT S 90 — конструктивный ряд выпрямительных систем для бесперебойного питания постоянным током телекоммуникационного оборудования, такого как АТС, ретрансляторы, установки подвижной радиосвязи. Модульная конструкция обеспечивает рабочий ток в диапазоне от 125 до 3500 А. Номинальное выходное напряжение — 48 и 60 В. Коэффициент полезного действия — 93%.

2. "Драйфит" — серия герметичных необслуживаемых свинцовых аккумуляторных батарей. Благодаря гелеобразному состоянию электролита сохраняют работоспособность в любом положении; заряжать и разряжать их можно в диапазоне температур окружающей среды от —20 до +50°С. Выпускаются модификации на номинальное напряжение: 2, 4, 6, 12, 48, 72, 108, 216, 300, 360, 384, 396 В. Емкость батарей лежит в пределах от 1 до 1200 А/ч.

3. "Теледайн" — технология эксклюзивных источников энергии:

- термоэлектрические генераторы прямого преобразования электроэнергии на радиоизотопах для космических и наземных объектов;

- электрогенерирующая система на регенерационном газотурбинном двигателе для энергоснабжения военной техники в сложных климатических условиях;

- свинцовые турбинные аккумуляторы с низким импедансом на рабочее напряжение 12 и 24 В для летательных аппаратов.

4.ITM — фотоэлектрические панели, преобразующие солнечную энергию в постоянный ток для энергоснабжения оборудования, рассчитанного на питание от трехфазной сети (через преобразователь).

Электрические характеристики (последовательно для пяти модификаций)

Максимальная мощность, Вт..................10,20,40,45,50

Ток короткого замыкания. А............0.72, 1.4,2.7,3.2,3.4

Напряжение холостого хода, В ..19.9,22.4,21.5,20.5,20.5

Максимальное напряжение, В..16.0, 18.0, 17.0, 16.5, 16.5

Максимальный ток, А...................0.65, 1.1,2.35,2.72,3.0

5. ВЕТЭН — серия ветроэлектрических установок

Технические характеристики (последовательно для двух модификаций)

Номинальная мощность, Вт ............................... 160 или 8000

Выходное напряжение, В........12 и 220 или 3х230/400

Максимальный ток нагрузки, А ,................ 15 (для 12 В) и 0.55-0.75 (для 220 В)

Диапазон рабочих скоростей ветра, м/с........ 3.5-25 (для обоих)

Предельно допустимая скорость ветра, м/с ..................40 или 50

Масса без аккумуляторной батареи, кг......................40 или 1150

6. POWER — семейство источников электроэнергии для компьютерной техники:

- инверторы для преобразования постоянного тока от 12 В автомобильного аккумулятора в 230 В переменного тока; номинальная выходная мощность — 125 Вт, пиковая — 175 Вт;

- стабилизаторы напряжения, корректирующие отклонения от 168 до 278 В при номинальном выходном напряжении 230 В. Выпускаются модификации на мощность от 500 до 2000 Вт;

- резервные системы бесперебойного электропитания, снабженные программой отключения, дающей достаточно времени для закрытия рабочих файлов (программа запускается как фоновое задание для операционной системы компьютера, контролирующее состояние электроэнергии). Система нейтрализует снижение напряжения сети переменноготокадо 195 В; ниже этого уровня она переключается на энергию аккумулятора;

- съемная цинково-воздушная батарея для субблокнотных ПК; не нуждается в предварительной разрядке перед полной перезарядкой.

7. BASF — серия никель-кадмиевых аккумуляторных батарей для питания портативной бытовой аппаратуры. Выпускаются модификации (с емкостью в мА/ч, не менее): Baby — 1600; Mono — 1600; Mignon Ni MH — 1100; Mignon — 850; 9 В батарея типа "Крона" — 120; Micro — 180. Разработаны как стандартные, так и универсальные зарядные устройства с автоматическим переключением на режим сохранения заряда, таймером и индикатором режима зарядки.

8. АБ, АД, АДП — семейство электроагрегатов передвижных бензиновых и дизельных для обеспечения потребителей переменным током частотой 50 Гц с однофазным напряжением 230 В и трехфазным 400 В. Выпускаются модификации для напряжения 220 В на номинальную мощность, кВт (в скобках указан расход топлива): 0.5 (0.55 л/ч); 1.0 (1.0 л/ч; 3.0 (1.4 кг/ч). Для напряжения 400 В (три фазы) выпускаются модификации на мощность, кВт: 30, 50, 60, 75; ток, А: 108 или 130.

9. РИП — серия источников для питания радиотехнических устройств стабилизированными напряжением и током. Выпускаются модификации с регулируемым диапазоном выходного напряжения, В (в скобках указан регулируемый диапазон тока. А): 0-100 (0-1); 0-300 (0-0.3 и 0-1); 0-30 (0.5 и 0-10); нерегулируемое 220 (2.4).

10. UPS — серия источников бесперебойного питания для сетевых технологий: концентраторов, телекоммуникационного оборудования, серверов. В отдельные модели встраивается сетевой порт 10 Base T, обеспечивающий защиту от скачков напряжения для каждой линии порта. Программа при скачках напряжения обеспечивает корректное автозакрытие серверов, работающих в системах Novell, Windows NT, OS/2, SCO Unix, Unix Ware.

11. АТ-2000 — зарядное устройство для радиостанций и сотовых телефонов. Технология основана на применении коротких отрицательных импульсов во время заряда, что позволяет устранить "память", которую накапливают никелькадмиевые батареи. После 90 мин быстрого заряда устройство автоматически переключается в "щадящий" режим.

12. Emerson — семейство источников и систем бесперебойного электропитания в широком диапазоне мощности — от 250 ВА до 800 кВА (при параллельном наращивании — до 4.8 МВА). Выпускаются модификации: простые резервные, интеллектуальные линейно-интерактивные, интеллектуальные on-line, однофазные on-line средней мощности, on-line с трехфазным входом и однофазным выходом, трехфазные большой мощности. Большинство источников обеспечивает на выходе синусоидальное напряжение. Системы типа on-line способны обеспечить нагрузку "чистым" питанием даже в случае "очень грязных" сетей с большим уровнем помех и отклонений, в том числе и по частоте. Для сопряжения с компьютерной системой разработано программное обеспечение поддержки для большого количества операционных систем, позволяющее предотвратить потерю данных при длительных проблемах с питающим напряжением.

13. UNIBLOCK — серия источников бесперебойного питания большой мощности (150-1100 кВА), снабженных на выходе специальным электромеханическим преобразователем, повышающим качество выходных параметров системы.

14. MAX — серия повышающих преобразователей напряжения. Напряжение на входе может колебаться от 1 до 6 В. Стабилизированное напряжение на выходе может быть установлено на уровне 3.3 В (ток — 300 мА) и 5.0 В (ток — 200 мА) либо регулироваться в диапазоне от 2.5 до 6 В с помощью внешнего омического делителя напряжения. Применяется для радиотелефонов, пейджеров, переносных приборов и ручных терминалов. А. Барсуков, журнал "ТКТ" № 4, 1996 г.





Ретроспектива



Актуально: Подшипник для дачной антенны - http://2004tkt.blogspot.ru/2016/10/blog-post_4.html



Существуют приборы серий НЗ0 и Н40 на четыре самостоятельных канала, защищающие коаксиальные линии ТВ-камер, концентраторов видеосигнала и т. п. видеоустройств от воздействия индуцированного перенапряжения.

Однако одной только защиты по видеоканалу видеосистемам недостаточно, поскольку, помимо специализированной, им требуется защита и общего характера. Видеокамера наблюдения, защищенная по видеоканалу устройством Н30, защищена еще и по цепи управления устройством серии DT, предназначенным для защиты линий передачи данных, в том числе и по интерфейсу RS-232. Кроме того, современные интеллектуальные видеокамеры нуждаются и в защите по электропитанию - в частности, устройствами серии ZS. Если в тракт видеосистемы входят антенны, им помогут коаксиальные защитные устройства серии KO, которые за счет применения грозозащитных разрядников с максимальным разрядным током 20 кА обеспечивают защиту приемных и передающих узлов от удара молнии в непосредственной близи от них. Чем вызвана такая тщательная защита и не получится ли так, что стоимость защиты в конечном итоге превысит стоимость защищаемого оборудования? Действительно, разработанная фирмой-изготовителем описываемых устройств номенклатура составляет около 1000 защитных устройств, что обусловлено бумом спроса на них в связи с проводимым сейчас во всем мире переоснащением предприятий и повсеместным внедрением сложной компьютерной и видеотехники. Фирмой проведены исследования, согласно которым конечный ущерб от выхода из строя такой техники примерно в 10 раз превышает цену необходимого комплекта защиты. Ущерб от воздействия эффектов, вызванных перенапряжением и ударами молнии, подразделяется на непрямой (уничтожение информации в виде экономических, коммерческих и технических данных) и прямой (повреждение имущества и механических элементов электроники). Если рассматривать электроэнергию в качестве товара, то от ее поставщика (на той или иной стадии ее подачи) необходимо требовать соблюдения четырех основных параметров:

- уровень напряжения;

- уровень частоты;

- допустимые нелинейные искажения;

- уровень перенапряжений (частота появления пиков перенапряжения).

Последний параметр - особенно капризный, поскольку перенапряжения относятся, как правило, к случайным явлениям, которые отличаются по месту, времени и форме. Значения перенапряжений определяются не только их причиной (удар молнии, коммутация в силовой сети и т. п.), но, например, и электрическими свойствами проводки (волновое сопротивление, конечный импеданс, диэлектрическая прочность и др.). Под перенапряжением понимается любое зависящее от времени повышение напряжения между двумя фазами сверх соответствующего пикового напряжения, выводимого из наибольшего напряжения, установленного для оборудования. Перенапряжение выражается либо в абсолютном виде своим пиковым значением (в вольтах), либо в качестве относительной величины с помощью коэффициента перенапряжения. Перенапряжения - это всегда переходные явления: либо с сильным затуханием и относительно малой продолжительностью, либо со слабым затуханием и относительно большой длительностью. Опасность перенапряжения заключается, прежде всего, в его ежедневном присутствии во всех электронных системах и системах передачи данных, что приводит к скорому уменьшению срока службы электронных деталей, а при превышении определенной амплитуды - к импульсному пробою. Масштабность этого явления привела к необходимости принятия международного стандарта на устройства защиты от перенапряжения, названного IЕС 61643-1 и обозначающего такие устройства аббревиатурой SPD (Surge protection device). Настоящим стандартом введен ряд основных определений. Так, SPD - это устройство, предназначенное для ограничений временных перенапряжений и отвода импульсов тока; оно содержит хотя бы одну нелинейную деталь. В частности, в SPD, ограничивающих напряжение, нелинейными элементами служат варисторы и супрессорные диоды, обеспечивающие снижение изначально высокого импеданса при нарастании напряжения. Инженерам-эксплуатационщикам рекомендуется плотнее ознакомиться с данным стандартом хотя бы потому, что он разъясняет, как следует читать паспортные данные устройств защиты. Например, в паспортных данных, применительно к максимальному разрядному току приводится параметр «8/20 мс», и это означает, что речь идет об импульсе тока с длительностью нарастания фронта 8 мс и длительностью спада до половины значения 20 мс. Подобный импульс применяется в качестве симулятора непрямых влияний молнии и коммутационных напряжений - наиболее распространенного вида проблем слаботочной видео- и компьютерной техники. Образование коммутационных перенапряжений в сети низкого напряжения происходит, прежде всего, при включении, выключении, присоединении и отсоединении индуктивных и емкостных нагрузок, либо при коротком замыкании в проводке низкого напряжения. Не менее важной причиной образования перенапряжения в сети низкого напряжения являются коммутационные операции в сетях высокого напряжения, переносимые посредством паразитных и индуктивных связей в распределительные сети низкого напряжения. В отдельных устройствах самым большим источником перенапряжения является прерывистое замыкание низкого напряжения на землю. В общем виде переходной процесс при коммутационном перенапряжении осуществляется в цепи RCL, в состав которой входят индуктивность источника, емкости проводки и контактов выключателя. На графике напряжение на контактах выключателя выглядит как пиковый выброс с последующими колебаниями амплитуды рабочего напряжения. В принципе, замер этого пикового значения можно произвести пиковым вольтметром с блоком памяти, осциллографом с блоком памяти, либо записывающим прибором. А. Барсуков, журнал "ТКТ", № 2, 2002 г.





АКТУАЛЬНО: Робототехника для творчества - http://2004tkt.blogspot.ru/2016/11/blog-post_7.html

— тема доклада Института прикладных исследований на 8-й НТК «Современное телевидение», из которого следует, что при просмотре ТВ-передач цветопунктура осуществляется автоматически, без воли на то зрителя, на точки, расположенные на лице (90% случаев) и на руках (7% случаев).

За время, необходимое для активного воздействия (5-10 мин), происходит усреднение спектрального состава воздействия, что приводит к неопределенности вектора воздействия. Воздействие происходит модулированным по амплитуде во времени интегральным сигналом. Цвет воздействия образуется путем аддитивного сложения цветов точек свечения экрана телевизора или компьютерного монитора.

В другом докладе ИНПРИС рассмотрена созвучная тема: влияние цвета ТВ-изображения на радужную оболочку глаза, а через нее — на те органы человека, с которыми связаны точки радужной оболочки.

Поглощение цвета (как излучения определенной длины волны видимого диапазона) подпитывает соответствующей энергией орган и оздоравливает его. Но изначально система подпитки ориентирована на естественный солнечный спектр и аналоговое поступление сигнала без резких перепадов параметров. Отличия же спектра и параметров облучения от естественных могут привести к нарушениям в работе внутренних органов. А. Барсуков, журнал "ТКТ" № 6, 2000 г.





АКТУАЛЬНО: РАСПОЗНАВАНИЕ ЛИЦ ПЕШЕХОДОВ-НАРУШИТЕЛЕЙ ПРАВИЛ ДОРОЖНОГО ДВИЖЕНИЯ - http://www.liveinternet.ru/users/albrs/post402385026/

Чтобы понять, существует ли ответ на этот вопрос, особенно интересующий разработчиков электронно-оптических систем (ЭОС), мы посетили совместную пресс-конференцию корпорации Intel и Института вычислительной математики РАН, на которой были оглашены результаты беспрецедентных для российской науки исследований.

Условия видимости, определяемые состоянием атмосферы, до сих пор, несмотря на значительный прогресс в развитии средств обнаружения, остаются очень критичным параметром, закладываемым в расчеты ЭОС. Погодные условия изменяются в довольно широком диапазоне, и системы должны работать устойчиво в границах этого диапазона. То есть, приходится закладывать универсальность, существенно увеличивающую сложность и стоимость ЭОС. Например, при создании атмосферных оптических линий связи применяют дублирование стволов передачи и приёма, чтобы обеспечить надёжность канала (до 99,7% как в АОЛС «Мост») в условиях непрозрачных помех – снег, град и т. п. Но это в наземных системах, где для работы различных схем улучшения можно подвести энергоснабжение любой мощности. А как быть в мобильных условиях военной разведки или целеуказания? Например, в беспилотной авиации, где мощности бортового энергоснабжения слишком ограниченны, чтобы «подвесить» усложнённую электронную оптику и это заставляет БПЛА кардинально зависеть от метеоусловий – как в песне из к/ф «Хроника пикирующего бомбардировщика»: «Мы к земле прикованы погодой».

Вот если бы можно было точно знать метеообстановку на день и час боевого вылета либо рейда разведгруппы – тогда можно было бы вооружиться компактной ЭОС, «заточенной» под данную конкретную видимость. Но не фантастика ли это?

А здесь мы воспроизведём фрагмент выступления на упомянутой пресс-конференции, сделанного вице-президентом и генеральным управляющим бизнесом Intel в странах ЕМЕА Кристианом Моралесом на тему «Платформа Intel Itanium2: основа для высокопроизводительных вычислений». Согласно этому выступлению, прогнозирование погоды с точностью до часа и километра – это задача такого же уровня, как и расчет управляемой ядерной реакции или симуляция мировых процессов. Для решения таких задач необходимый показатель FLOPS (число операций с плавающей запятой в секунду) должен составлять 10 в степени «16». Эта величина будет достигнута в 2005 г., в чем у нас нет оснований сомневаться, поскольку более чем за 10 лет сотрудничества с корпорацией Intel наш журнал убедился в полной достоверности её прогнозов.

Теперь о том, что входит в понятие «прогнозирование погоды» в контексте этого материала, и здесь мы уже будем основываться на докладе директора ИВМ РАН Валентина Дымникова. Этот институт, используя в качестве вычислительной платформы кластер на базе процессоров Intel Itanium2, обладающий пиковой производительностью около 80 гигафлопс, провёл масштабные исследования динамики климата. Специалисты института выполнили моделирование изменений климата в XIX-XXII столетиях с помощью уникальной модели общей циркуляции атмосферы и океана, которая была разработана в ИВМ РАН и на сегодня является единственной российской математической моделью, учитывающей совместную циркуляцию атмосферы и глубокого океана.

Атмосферный блок модели был выполнен с разрешением 5 х 4 градуса по долготе и широте и имел 21 уровень по вертикали, а в океане разрешение составило 2,5 х 2 градуса и 33 уровня. С точки зрения на атмосферу как на оптическую среду, надо отметить, что для воспроизведения предыдущего и моделирования будущего климатов задавался временной код концентрации парниковых газов, аэрозолей и солнечного излучения, а также прогноз изменения концентрации радиационно активных газов.

В. П. Дымников особо отметил, что модель ИВМ РАН по чувствительности превосходит некоторые зарубежные модели. Это фундаментальный вопрос науки – чувствительность модели к внешним возмущениям, адекватная чувствительности атмосферы. Для построения модели необходимо описать всё множество энергонезависимых процессов, отвечающих за поведение климатической системы. Климатическая система представляется как точка, а состояние климатической системы – это траектория точки. Прогноз напрямую зависит от начального значения системы, а его трудно задать, учитывая, что данные по состоянию атмосферы имеются только за последние полвека, а по океану их вообще почти нет. Поэтому стратегическое значение имеет тот факт, что в России начались подобные исследования. А. Барсуков для журнала "ТКТ"



Ретроспектива



Электронный барометрический высотомер. Измерение высоты происходит барометрическим методом относительно точки, в которой была произведена последняя установка нуля, либо относительно произвольной точки, задаваемой внешним устройством. Дополнительно производится измерение температуры. Технические характеристики:  время обновления показаний - 0.6 с; время отклика - < 10мс; полный диапазон измерений – от –1000 до +11000 м; разрешение при измерении высоты (диапазон ±50 м) - ±0,1 м; точность измерения высоты (диапазон ±50 м) - ±1 м; порт обмена данными - RS-232, RS-485; протокол обмена данными - NМЕА-0183.



Цифровая вычислительная машина блока вторичной обработки БКОИ. Предназначена для приема и обработки информации от теле- и тепловизоров, радиолокаторов в режиме реального времени. Вычислительные ресурсы одного канала - сигнальный микроконтроллер «мультикор-24» 1892ВМ2Т (на основе процессорного ядра RISС оr Е32 с архитектурой МIРS32; DSР - ядро цифрового сигнального процессора с плавающей точкой Еlсоге-24 с архитектурой 2SIМD). Основные характеристики: разрядность данных, бит - 32,64; производительность DSР: 600 млн. оп/с 32-битных операций с плавающей точкой (IЕЕЕ 754); 1600 млн. оп/с 16-битных операций с фиксированной точкой; 600 млн. оп/с 32-битных операций с фиксированной точкой; оперативная память SDRАМ, Мбайт - 128; оперативная память SRАМ, Мбайт - 16; программная память FLАSН, Мбайт - 16. Внешние интерфейсы: последовательный мультиплексный канал обмена (МКО) по ГОСТ Р 52070-2003 - 2; последовательный канал Fibrе Сhаnnеl (скорость обмена, 1 Гбит/с) - 4.



Электронный компас с автокоррекцией. Основная функция - определение азимута, дополнительно имеется возможность измерения углов положения относительно горизонта (крен, тангаж). Модуль также позволяет задавать и возвращать текущее значение смещения азимута и значение магнитного склонения (разница между направлением на географический и магнитный полюс Земли). Благодаря автоматической корректировки измерений при наклонах можно производить вычисление азимута при любом положении модуля относительно горизонта. Встроенная функция перекалибровки позволяет снизить погрешности от источников постоянного магнитного поля. Технические характеристики: время обновления показаний - 0.3 с; разрешающая способность измерения азимута - ±0.1°; разрешающая способность измерения углов наклона - +1°; максимальная погрешность корректировки азимута в диапазоне углов наклона (-80°..+80°) по каждой оси - ±10°; порт обмена данными - RS-232, RS-485; протокол обмена данными - NМЕА-0183.



В институте кибернетики им. В. М. Глушкова (базовая организация Кибернетического центра Национальной академии наук Украины) создаётся крупнейший в стране вычислительный кластерный комплекс на базе платформ Intel Xeon и Intel Itanium 2. Предполагается на базе комплекса создать Суперкомпьютерный вычислительный центр НАН Украины. В ИК НАНУ на протяжении последних лет велись исследования по созданию вычислительных комплексов, характеризуемых сверхвысокой производительностью и высоким уровнем машинного интеллекта. В рамках этих работ разрабатываются методы создания кластерных знаниеориентированных архитектур, обеспечивающих работу со сложными структурами данных и обработку информации большого объёма при решении задач искусственного интеллекта. Знания и сложные структуры данных представляются в таких кластерах в виде ориентированных графов произвольной сложности - деревьев, семантических сетей, которые могут изменяться во времени и при этом расти вниз, вширь и т. п. Отличительная особенность систем такого класса - интеллектуальная составляющая: в них можно строить графы с многими сотнями тысяч вершин и представлять знания о различных предметных областях.



БМС-М - базовая мобильная станция на платформе МIРS предназначена для использования в качестве базового средства вычислительной техники при создании специализированных автоматизированных систем управления на базе колесных и гусеничных шасси с противопульным бронированием, имеющим артиллерийско-минометное вооружение. Изделие БМС-М относится к аппаратуре, которая не связана с артиллерийско-минометным вооружением, не устанавливается непосредственно на броне и в машинно-транспортном отделении. Изделие БМС-М обеспечивает: обмен информацией с абонентами по локальной вычислительной сети Еthегnet в режимах 10ВАSЕ, 100ВАSЕ-ТХ; обмен информацией с абонентами магистрального канала информационного обмена (МКИО) по ГОСТ Р 52070-2003 (МIL STD 1553 В) в режимах контроллера и оконечного устройства; обмен информацией с абонентами по каналам обмена последовательными кодами по ГОСТ 18145-81 (интерфейс RS-232С); обмен информацией с внешними запоминающими устройствами (жесткие магнитные диски, приводы для магнитооптических и компакт-дисков), имеющими интерфейс SСSI-2 (8 разрядов); отображение графической информации на цветном жидкокристаллическом мониторе в режиме высокого разрешения (1024 х 768 при максимальной глубине цвета - 16 бит/пиксель) по интерфейсу по ГОСТ 7845-92 (RS-343А); хранение данных на электронном диске с объемом флэш-памяти (неформатированной) не менее 2 Гбайт; синтез речевых сообщений с выходом на стандартную гарнитуру; ввод буквенно-цифровой информации с помощью клавиатуры; управление положением курсора на экране видеомонитора с помощью графического манипулятора; защиту от несанкционированного доступа к ресурсам базовой мобильной станции, используемой для обработки секретной информации, с помощью аппаратно-программного модуля доверенной загрузки (АПМДЗ), резидентно размещаемого на модуле центрального процессора. Кроме того, было представлено МСВС - семейство защищенных операционных систем (ОС) класса Linux, предназначенных для построения стационарных и мобильных защищенных автоматизированных систем специального назначения, обрабатывающих закрытую информацию.



Токосъемники (ТА-103, ТВ-103, ТС-103, ТА-203, ТВ-203, ТС-203, ТА-303, ТВ-303, ТС-303) предназначены для измерения токов электромагнитных помех в помехонесущих цепях. Токосъемники позволяют измерять токи помех в проводах питания, управления, заземления без их разрыва, и широко используются в тех случаях, когда гальваническое включение в исследуемую цепь нежелательно или невозможно. Токосъемники могут использоваться в качестве индуктора для наведения тока в исследуемые цепи при испытаниях устройств на помехозащищенность. ЛОНИИР (Ленинградский Отраслевой научно-исследовательский институт Радио)



ПОЛУАВТОМАТ ДЛЯ ИССЛЕДОВАНИЯ БОЛЬШИХ ИНТЕГРАЛЬНЫХ СХЕМ (авторы полковник-инженер Е. Дулепов, капитан-инженер В. Мужевский, прапорщик С. Осипов я курсант В. Ковалев) выполнен на интегральных микросхемах серив К133.

С помощью полуавтомата можно реализовать классы симметрических и линейных функций .7 (и менее) переменных, классы функций алгебры логики 4 переменных, множества функций б-7 переменных. Время кода функции определяется по коду настройки в течение б мин. Код настройки по коду функции определяется аналитически.

Полуавтомат имеет автономное писание, может работать в ручном режиме. Питание от сети 220 В частотой 60 Гц. Потребляемая мощность 8,3 В-А. При разработке полуавтомата использовались изобретения (авторские свидетельства № 264777 и № 878847). По материалу журнала "Техника и вооружение" времён СССР



ИЗГОТОВЛЕНИЕ ПРОГРАММАТОРОВ. Теперь необходимо перейти к практическим действиям: начать программировать радиоэлементы. Но для этого необходимо соответствующее оборудование - один или несколько программаторов. Наиболее эффективным и гибким будет использование программатора, подключаемого к обычному ПК, и нескольких мощных программ, разработанных для этих целей.

ПРОГРАММАТОР СППЗУ. На сегодняшний день совместимая с IBM PC микро-ЭВМ является очень распространенным и недорогим оборудованием, используемым в самых разных областях.

Для записи и считывания содержимого СППЗУ и других программируемых радиоэлементов вполне достаточно простого и дешевого устройства; при этом нет никакой необходимости разбираться в конфигурации компьютера: это осуществляется при помощи программ, часто занимающих несколько десятков строк.

По существу, программирование СППЗУ (или радиоэлемента, основанного на технологии СППЗУ) является простой операцией: достаточно по очереди перебрать все адреса, в которые предполагается произвести запись, и после выставления байта данных для программирования подать на специальный вывод правильно откалиброванный импульс. Конечно, соблюдая при этом величины напряжений питания, указанные производителем.

Данные, которые подлежат записи, могут быть уже готовыми и располагаться в другом СППЗУ (причем необязательно того же типа), на дискете, на бумаге и даже в голове оператора.

Сложность заключается лишь в том, что СППЗУ разных типов отличаются друг от друга цоколевками, напряжениями питания и циклограммами программирования, что приводит к конфликтам, не всегда разрешимым.

Программатор, автоматически учитывающий все возможные случаи, обязательно будет сложным аппаратом с адаптивной программной перенастройкой.

Для того чтобы он был быстродействующим, необходимо работать непосредственно с шинами данных и адресом главного компьютера при помощи схем PIA.

Специалист по электронике способен безошибочно подключить несколько кабелей и подождать несколько минут, пока программирование завершится. Поэтому при подключении программатора можно использовать параллельный порт для принтера, который есть практически на каждом ПК.

Его восемь линий данных позволяют передавать непосредственно байты, предназначенные для записи, в то время как на линии STROBE можно формировать импульсы программирования, длительность которых будет определяться матобеспечением (прецизионные таймеры и моновибраторы, таким образом, совершенно не нужны). Есть несколько входных линий (по крайней мере, линии ACK и BUSY). В дальнейшем их можно использовать для считывания информации из СППЗУ с целью проверки правильности записи, дуплицирования или даже модифицирования содержимого.

Но возможность организовать адресную шину при помощи параллельного порта отсутствует, поскольку такой порт слишком «узок». В большинстве случаев СППЗУ надо программировать, начиная с его первого адреса и до последнего или же частично, но с последовательным порядком адресов. Простой счетчик, использующий импульсы программирования как тактовый сигнал, способен легко перебрать все вероятные состояния адресной шины при условии, что он будет сброшен в нуль синхронно с запуском программного обеспечения. А это сделать совсем не трудно.

Что касается питания, то в любой более или менее оборудованной лаборатории найдется все необходимое для получения напряжения 5 В и второго напряжения в диапазоне 12-25 В, причем оба источника рассчитаны на ток не больший, чем несколько десятков миллиампер. Можно в случае необходимости собрать специальное питающее устройство, но это совсем не обязательно.

На рис. 5.1 представлены КМОП счетчик типа 4040 и сшестеренный инвертор типа 4049 - два действительно необходимых для работы активных радиоэлемента.

Восемь резисторов сопротивлением 470 Ом (или одна резисторная сборка в исполнении Г)Ш) подключены к шине данных, чтобы избежать проблем в случае конфликта: они ограничивают ток, который может протекать, если запоминающее устройство случайно окажется в режиме чтения.

Восемь линий данных, защищенные подобным образом, подключаются непосредственно к панельке, так как разводка их одинакова для всех запоминающих устройств, соответствующих стандарту Bytewide.

В распоряжение пользователя одновременно предоставляются парафазные сигналы 5ТКОВЕ, чтобы на запоминающее устройство в зависимости от его типа мог подаваться импульс соответствующей полярности. По книге "Как превратить персональный компьютер в универсальный программатор", автор - Патрик Гёлль



Специалисты корпорации Rockwell Collins, получившие контракт Директората по авиационным технологиям армии США на программу MCAP III (Manned/Unmanned Common Architecture Program Phase III), посчитали операционную систему реального времени LynxOS-178 наиболее подходящим продуктом для использования в области перспективной авионики.



Прибор ЦВМ –101 - трёхканальный компьютер для вычислительных задач и задач управления в масштабе реального времени. Основные характеристики: исполнение - ГОСТ РВ 20.39.304-98 гр. 5.2, и 5.3; вычислительные ресурсы - микропроцессор 1890ВМ1Т (ядро МIРS-32); - быстродействие (типа «регистр-регистр»), млн. оп/с, не менее – 12; ёмкость памяти, Мбайт: ПЗУ – 2; ОЗУ – 2; внешние интерфейсы: последовательный мультиплексный канал обмена (МКО) по ГОСТ 26765.52-87 - 2-6; порты «прием-выдача» дискретных сигналов.



Блок ЦБК - компьютер многоканальный с управляемой деградацией для вычислительных задач и задач управления в масштабе реального времени при длительных сроках активного существования. Основные характеристики: исполнение - ГОСТ РВ 20.39.304-98 гр. 5.3; вычислительные ресурсы - микропроцессор 1890ВМ1Т (ядро М1РS-32); быстродействие, млн. оп/с: регистр-регистр, не менее – 24; ёмкость памяти, Мбайт: ОЗУ – 4; ППЗУ (типа «Flаsh») – 2; внешние интерфейсы: последовательный мультиплексный канал по ГОСТ 26765.52-87 (дублированный) – 2; входы импульсных прерываний – 16.



Прибор КС020-М - трёхканальный компьютер для задач управления в масштабе реального времени. Основные характеристики:  вычислительные ресурсы - процессоры М180С186ЕВ, М80С187; быстродействие (типа «регистр-регистр»), млн. оп/с, не менее - 1,5; вероятность безотказной работы за 10000 ч, не менее - 0,999; внешние интерфейсы: последовательный мультиплексный канал обмена по ГОСТ 26765.52-87 (дублированный) - 2; порт выдачи релейных сигналов; порт приема сигналов от релейных датчиков; порт преобразования унитарных кодов в двоичные коды.



Изделие 17М223-2 - трёхканальный компьютер с широким набором специализированных интерфейсов для задач управления в масштабе реального времени. Основные характеристики: вычислительные ресурсы - процессор 1806ВМ2 (DЕС); быстродействие («типа регистр-регистр»), тыс. оп/с, не менее – 100; вероятность безотказной работы за 3 г., не менее - 0,999; внешние интерфейсы: последовательный мультиплексный канал обмена по ГОСТ 26765.52-87 (дублированный) – 2; порт выдачи параллельного кода; порт приема параллельного кода; порт выдачи сигналов управления; порт приема сигналов прерывания; канал приема аналоговой информации; канал приема меток времени.



21 Январь 2014. - Компания Analog Devices, Inc. представила два 14-разрядных аналого-цифровых преобразователя (АЦП), обладающих наименьшим энергопотреблением и наименьшими размерами корпуса среди устройств своего класса. Шестнадцатиканальный АЦП AD9249 с быстродействием 65 MSPS и восьмиканальный АЦП AD9681с быстродействием 125 MSPS отвечают потребностям разработчиков промышленных измерительных приборов и приборов ультразвуковой диагностики, медицинских приборов визуальной диагностики, приемников оборонных радиотехнических систем и систем связи в высококачественных, многоканальных средствах сбора данных с низкой потребляемой мощностью, когда критическим требованием к проекту являются малые габариты корпуса.

Микросхема AD9249 содержит 16 каналов аналого-цифрового преобразования, интегрированных в одном корпусе, и имеет рассеиваемую мощность 58 мВт на канал при быстродействии 65 MSPS, что позволяет упростить задачу отвода тепла в проектах с большим количеством каналов. Восьмиканальный преобразователь AD9681 обладает рассеиваемой мощностью 110 мВт на канал при 125 MSPS. Оба преобразователя выпускаются в компактном корпусе с габаритами 10 мм x 10 мм и содержат интегрированную схему выборки и хранения. Компоненты обеспечивают свободный от побочных составляющих динамический диапазон более 90 дБн и отношение сигнал-шум не хуже 74 dBFS (дБ к полной шкале).

АЦП AD9249 и AD9681 не только обладают низкой потребляемой мощностью и малыми габаритами, но также просты в применении. Они имеют выходной порт с сигналами тактовой синхронизации данных (DCO±1, DCO±2), работающий с частотой до 500 МГц и 455 МГц, соответственно, и поддерживающий передачу данных на удвоенной частоте (double-data-rate). Для работы с максимальным качеством преобразования достаточно подать на компоненты одно напряжение питания 1.8 В и тактовый сигнала дискретизации, совместимый с LVPECL, КМОП или LVDS. Во многих случаях никаких дополнительных внешних драйверов или источников опорного напряжения не требуется.



ПРИМЕНЕНИЕ АППАРАТНО-ПРОГРАММНЫХ СРЕДСТВ ФИРМЫ «NATIONAL INSTRUMENTS» ДЛЯ ИССЛЕДОВАНИЯ  ГЕНЕРАТОРА ТЕСТ-СИГНАЛОВ. По докладу Иванцова Д. С., Миронова К. С, Чуракова П. П. (Пензенский государственный университет) на конференции "Образовательные, научные и инженерные приложения в среде LabVIEW и технологии National Instruments - 2005"

Определение метрологических характеристик генераторов тест-сигналов (ГТС) является сложной и трудоёмкой задачей. Это связано с тем, что тест-сигналы, как правило, имеют сложную форму и характеризуются большим числом параметров (амплитуда, период, длительность, частота повторения, скорость нарастания, длительность фронта, коэффициент формы и т.д.). При определении характеристик таких сигналов для уменьшения погрешности измерений измерять эти параметры, необходимо одновременно. Кроме того, прямое измерение некоторых параметров связано со значительными техническими трудностями или требует применения специальных измерительных устройств, а некоторые параметры могут быть определены только в результате вычислений по известной функциональной связи с другими характеристиками сигнала. При использовании нескольких измерительных приборов возникает задача синхронизации их совместной работы в составе измерительного комплекса и обработки результатов.

Современные компьютерные технологии позволяют решить эти проблемы. В частности, фирмой «National Instruments» разработан целый комплект аппаратных и программных средств для решения задач ввода-вывода аналоговых и цифровых сигналов, управления, представления и обработки результатов.

Авторами проведены исследования и разработана методика применения платы аналогового и цифрового ввода-вывода PCI-MIO-16E-1 в сочетании с программой «LabView» для исследования сконструированного ими двухканального генератора тест-сигналов. В генераторе используется синтез сигналов с помощью цифро-аналогового преобразования кодов отсчётов. Имеется возможность задания периодических и непериодических сигналов произвольной формы. Интерфейс управляющей программы позволяет получать сложные сигналы методом последовательно-параллельного синтеза на отрезках из элементарных сигналов: задание числа, вида (синусоидальный, прямоугольный, треугольный, параболический, гиперболический и другой формы) и способа модуляции элементарных сигналов на отрезках и числа последовательных отрезков осуществляется с помощью персонального компьютера. Частота дискретизации формируется методом прямого цифрового синтеза изменением коэффициента деления делителя частоты с переменным коэффициентом деления. Устройство PCI-MIO-16E-1 имеет высокие метрологические характеристики и используется в качестве эталонного измерительного прибора при измерении метрологических характеристик ГТС. Построенный лабораторный макет используется для проведения лабораторных работ по дисциплинам "Основы измерительного эксперимента" специальности 200106 "Информационно-измерительная техника и технологии" и "Устройства генерирования и формирования радиосигналов" специальности 200700 "Радиотехника".

Программный пакет «LabView» позволяет быстро создавать необходимые программы обработки данных и управления, имеющие широкие возможности. И не требует от разработчика особых навыков программирования. С помощью этого пакета были созданы программы управления макетом генератора и программы обработки результатов экспериментов. Управление макетом генератора осуществляется от персонального компьютера через интерфейс СОМ2.

При выполнении лабораторных работ задаются вид и временные параметры сигнала и определяются его спектральные характеристики.

В ходе проведения эксперимента генератор тестовых сигналов исследуется как источник опорного напряжения постоянного и переменного тока, источник задания стабильных фазовых сдвигов между каналами; исследуется кратковременная и долговременная нестабильность частоты выходного сигнала.



ТИПЫ НАГРУЗОК: АКТИВНАЯ, РЕАКТИВНАЯ, СТАТИЧЕСКАЯ, ДИНАМИЧЕСКАЯ.

Под нагрузкой понимают либо электротехническое устройство, потребляющее мощность, либо величину электрической мощности, потребляемую устройством. По виду потребляемой мощности различают активную и реактивную нагрузки.

Активная нагрузка характеризуется преобразованием электромагнитной энергии в энергию тепла или механическую энергию (например, резистор, электроплитка, электродвигатель). Угол сдвига между векторами тока и напряжения в такой нагрузке равен 0.

Реактивная нагрузка характеризуется преобразованием энергии источника в энергию магнитного поля (индуктивная нагрузка, например обмотка трансформатора), либо в энергию электрического поля (емкостная нагрузка, например, конденсатор). Приложенное напряжение и ток такой нагрузки не совпадают по фазе (т. е. угол сдвига фаз не равен 0°).

Если нагрузка имеет индуктивный характер, то ток отстает от напряжения, если характер нагрузки емкостной – то ток опережает напряжение. Физически несовпадение фаз напряжения и тока обусловлено процессами накопления и отдачи энергии в индуктивностях и емкостях.

Пример нагрузки, имеющей явно выраженный активный характер – лампа накаливания.

Реактивные нагрузки в чистом виде встречаются реже, как правило, чаще встречаются нагрузки комплексного (смешанного) характера – активно-индуктивные и активно-емкостные. Пример активно-индуктивной нагрузки – электромагнит переменного тока. Пример активно-емкостной нагрузки – R-C фильтр питания.

Поскольку у большинства нагрузок энергопотребление изменяется во времени, имеет смысл говорить о статических и динамических нагрузках.

Статическая нагрузка – нагрузка, величина которой не изменяется во времени, соответственно, у динамической нагрузки величина с течением времени изменяется.

Пример статической нагрузки – резистор.

Пример динамической нагрузки – электродвигатель.

ОСНОВНЫЕ ТИПЫ ВЫХОДОВ АППАРАТОВ НИЗКОГО НАПРЯЖЕНИЯ: СУХОЙ КОНТАКТ, ТРАНЗИСТОР С ОК, ТОКОВЫЙ ВЫХОД.

Аппараты низкого напряжения имеют различные типы выходов. Различия обусловлены, прежде всего, предназначением и конструктивными особенностями устройств.

Наиболее часто встречается «сухой контакт» - пара контактов, электрически не связанная с другими частями реле (с управляющей обмоткой и другими контактами в том числе). «Сухой контакт» является простым и универсальным устройством, позволяющим коммутировать большие диапазоны токов и напряжений. К его недостаткам следует отнести ограниченный ресурс, малое быстродействие и наличие «дребезга контактов» (переменного контакта в момент срабатывания). Такой тип выхода характерен для большинства промежуточных реле, реле времени, реле тока и напряжения.

Реже встречается выход типа «транзистор с открытым коллектором» (ОК). Такой тип выхода применяется в электронных устройствах, например, реле времени, бесконтактных датчиках. К достоинствам следует отнести быстродействие и простоту согласования с другими электронными устройствами.

К недостаткам - малый ток нагрузки (как правило, до 150…200 мА) и необходимость питания постоянным током с небольшим напряжением питания (как правило, 12…24В).

Токовый выход применяется, как правило, в устройствах, рассчитанных на управление различными силовыми оптоэлектронными ключами. В настоящее время применяется ограниченно в ряде специфических устройств (например, терморегуляторах).

ГАЛЬВАНИЧЕСКАЯ РАЗВЯЗКА.

Гальванической развязкой называется отсутствие электрической связи между различными цепями устройства (в том числе, между входными и выходными).

Гальваническая развязка применяется для разделения электрических цепей, в том числе и по соображениям безопасности от поражения током. В большинстве низковольтных аппаратов она обеспечивается самой конструкцией устройств (размещением составных элементов на изолированных друг от друга частях). Так, например, в электромагнитных реле катушка и выходные контакты электрически не связаны, что позволяет использовать цепи управления с безопасными напряжениями для коммутации сетевых напряжений. По материалу "Реле и автоматика"



Измерители параметров полупроводниковых приборов

GUT-6000A Устройство для тестирования цифровых микросхем серий ТТЛ 5474 серий, и КМОП серий 400045000, более 1800 типов, масса 340 гр.

GUT-6600 Устройство для тестирования цифровых микросхем серий 7440454144, масса 340 гр.

Л2-54 Fизм = 1 кГц. Пределы измерения: Iобр = 0,01-100 мкА, h21б: = 0,9-1 (ток транз.), h22б= 0,4-4 мкСм с погрешностью ±5%, масса 6 кг

Л2-70 КОП, пределы изм. h21Э+1 = 5-9990, напряжений насыщения от 0,05 до 10 В; Iкэ нач = 10-9-10-3 А; прямого напряжения диодов от 0,05 до 10 В. Режимы измерения 0,1-100 В, 0,1-50 А. Масса 45 кг

Л2-78 Измеритель параметров транзисторов и диодов; индикация исправности транзистора; малогабаритный; масса 6 кг

Х5-29-1-21 Измерение коэффициента шума приемных устройств, коэф. шума, коэф. передачи СВЧ – усилителей. Диапазон частот - 1-12 ГГц, пределы измерения коэф. шума от 0 до 30 дБ, пределы измерения коэф. передачи – от -20 до 60 дБ. По материалу "ПРИСТ"



Реконфигурируемый процессор обработки стереоизображений. Назначение - запись стереоизображений в память в режиме реального времени и считывание из памяти; вывод изображения на видеоконтрольное устройство (ВКУ). Основные характеристики: два аналоговых входа - 75 Oм; частота дискретизации АЦП - до 40 МГц; три банка памяти (SDRАМ) – по 4Мх 16bit; РСI 32бит/33 МГц; размер захватываемого кадра - 2 по 1024 х 1024 в секунду; три аналоговых выхода; ЦАП50 МГц.



Блок электронной обработки сигналов матричного ФПУ. Предназначен для цифровой обработки и преобразования теплового изображения объектов в стандартный видеосигнал. Общие характеристики: диапазон рабочих температур - от -50°С до + 60°С; исполнение - ГОСТ РВ 20.39.304-98 Гр. 4.1.1; вычислительные ресурсы: число каналов АЦП – 2; разрядность АЦП – 14; сигнальный микроконтроллер – «мультикор-24», НSВGА292L; пиковая производительность 8-битных операций, млн/с – 3600; ёмкость ОЗУ не менее, Мбайт – 4; ёмкость ПЗУ не менее. Мбайт – 4; интерфейсы связи: технологические - RS-232, пульт; потребителя - канал выдачи RS-343А, канал обмена с блоком автоматики.



AS1463УД5 – широкополосный - 1,4 ГГц - СВЧ усилитель с обратной связью по напряжению. Работоспособен вплоть до включения в качестве неинвертирующего усилителя ( G =+1). Ток нагрузки – до 60 мА. Высокая стойкость к СВВ. Ku = 62 dB ( с разомкнутой ОС ). Ucc= +/- 1,5 - +/-6B. AS1463УВ1 – малошумящий одноканальный широкополосный усилитель с линейно управляемым коэффициентом усиления. Полоса усиления на уровне -3дБ - 90 МГц. Коэффициенты усиления -10 дБ - + 30 дБ. Использование в ВЧ и ПЧ системах с АРУ. AS1463УВ2 – двухканальный малошумящий широкополосный усилитель с линейно управляемым коэффициентом усиления. Полоса усиления на уровне -3дБ - 200 МГц. Коэффициенты усиления -10 дБ - + 30 дБ. Использование в ВЧ и ПЧ системах с АРУ. Высокая стойкость к СВВ. AS1108ПА4 – 14-разрядный высокоскоростной ЦАП. 200 МГц тактирование. Дифференциальный масштабируемый токовый выход 2-20 мА. Низкое потребление 360 мВт ( Ucc = 3,3В). LVDS входной интерфейс. Внутренний источник опорного напряжения. Высокая стойкость к СВВ. AS7535 – КМОП 14/16 разрядный R-2R умножающий ЦАП. Ввод информации – параллельный или побайтовый. 4-х квадратное умножение. Ucc = до +15В. AS5405 – КМОП 12-разрядный двухканальный R-2R умножающий ЦАП. Ввод информации – параллельный. 4-х квадратное умножение. Ucc = +5В. Uref =+/-10В. Согласованные дополнительные резисторы. Широкая полоса частот при умножении. Обнуление регистров при включении , чтение записанной информации. AS1100DA1 – пиковый детектор. Предназначен для “захвата” аналоговых сигналов длительностью 200 нс. Время хранения – до 500 мкс.  AS6644 – 14-разрядный 40 MSPS АЦП. Высокая стойкость к СВВ. 597СА3АТАР, 597СА3БТАР - сдвоенный маломощный компаратор напряжения (время задержки не более 300 нс., напряжение смещения нуля менее 5 мВ, напряжение питания ±15 В). Микросхемы освоены и включены в перечень МОП 44 001.02 -2004. Технические условия АЕЯР.431350.353ТУ.  1100CK2, K(KP)1100CK2 - устройство выборки и хранения (УВХ). Время выборки с погрешностью 0,1% - 7 мкс. AS4206 – интерфейс 4 - 20 мА. Микросхема предназначена для работы в промышленных датчиках и системах, в том числе в цепях с пониженным питанием до 8В (взрывобезопасные системы). AS4205 - универсальный интерфейс 4 - 20 мА/ 0 - 5 мА. Микросхема предназначена для работы в промышленных датчиках и системах, в том числе в цепях с пониженным питанием до 8В (взрывобезопасные системы).  1463УБ1Р, 1463УБ1У, {К1463УБ1Р, К1463УБ1У} - маломощный инструментальный усилитель, устойчиво работающий в диапазоне усиления от 1 до 1000, с диапазоном питающих напряжений от ± 2,3 В до ± 18 В, с током потребления менее 1,3 мА и напряжением смещения менее 50 мкВ. 1463УБ11, 1463УБ12,1463УБ13 - маломощный инструментальный усилитель, устойчиво работающий в диапазоне с фиксированными коэффициентами усиления: 10, 100, 500, с диапазоном питающих напряжений от ± 2,3 В до ± 18 В, с током потребления менее 1,3 мА и напряжением смещения менее 50 мкВ. 1463УД(1,2,4)Р, 1463УД(1,2,4)У{К1463УД(1,2,4)Р, К1463УД(1,2,4)Т}- (одинарный, сдвоенный, счетверенный) прецизионный микромощный ОУ («нуль на входе», «нуль на выходе»), имеющий параметры: ток потребления менее 50 мкА, диапазон питающих напряжений от ± 1,5В до ± 18В или +3,0В до +36В, входное напряжение смещения менее 150 мкВ, устойчивость к емкостной нагрузке до 250пф, частота единичного усиления более 100кГц.  1463УД3Р, 1463УД3У, К1463УД3Р, К1463УД3У - быстродействующий прецизионный малошумящий широкополосный ОУ, работающий в диапазоне питающих напряжений ± 4,5В до ± 18В, с частотой единичного усиления 250МГц, со скоростью нарастания 120В/мкс и временем установления 90нс до уровня 0,1% . AS194, AS394 - прецизионные кремниевые НЧ п-р-n транзисторные пары с нормированными шумовыми характеристиками: разность UЭБ1,2 < 25мкВ (тип.), дрейф разности UЭБ1,2 менее 0,1мкВ/ гр.С, отношение статических коэффициентов передачи тока в схеме с общим эмиттером более 0,98. По материалу АS ALFA RPAR



FT245BM: преобразователь интерфейса USB – параллельный FIFO. В линейку многофункциональных микросхем входят модели FT8U232AM (FT232AM), FT232BM, FT8U245AM (FT245AM), FT245BM, FT8U100AX. Полумостовой драйвер с генератором IR53HD420. Компания International Rectifier предлагает современную модификацию этой высоковольтной микросхемы - IR53HD420, в корпусе которой интегрированы драйвер, генератор, быстродействующий диод и выходные полевые транзисторы. В результате, компания предлагает законченное интегрированное решение для импульсных источников питания и электронных балластов питания люминесцентных ламп. Гибридная микросхема IR53HD420 представляет собой комбинацию полумостового драйвера с задающим генератором, быстродействующего бутстрепного диода 15.6 В и двух высоковольтных полевых транзисторов. Керамические резонаторы Murata. Фирмой выпускается большое количество серий керамических резонаторов CERALOCK, предназначенных для работы как в мегагерцовой, так и килогерцовой части частотного диапазона. Керамические резонаторы имеют ряд преимуществ по сравнению с LC- и RC-осцилляторными элементами и кварцевыми резонаторами. Если первые имеют низкую температурную стабильность, большую погрешность частоты резонанса и значительные габаритные размеры, то вторые известны высокой ценой, неэкономным использованием пространства платы и продолжительным временем нарастания сигнала. Безусловно, и сами керамические резонаторы уступают в некоторых параметрах кварцевым. Но в тех приложениях, где не требуется высокая точность частоты резонанса, а портативность исполнения и невысокая себестоимость изделий занимают приоритетные места, керамические резонаторы являются идеальным схемотехническим решением. Первый изолированный трансивер RS-485 3,3 В. Микросхемы MAX3535E являются изолированными дуплексными RS-485/RS-422 трансиверами с гальванической развязкой. Допустимое напряжение между интерфейсными сторонами достигает ±2500 В rms. Микросхемы обеспечивают передачу со скоростью до 1000 кБит/с  при большом дифференциале напряжений. Изоляция обеспечивается посредством встроенных высоковольтных конденсаторов. MAX3535E также имеет выход 420 кГц для обеспечения дополнительного внешнего питания интерфейса RS-485 посредством импульсного трансформатора. Микросхемы MAX3535E имеют один дифференциальный драйвер, один приемник и схему для передачи RS-485 и сигналов управления через изоляционный барьер. Приемники имеют 1/8 долю стандартной нагрузочной способности, что позволяет подключать до 256 устройств на одну шину. Микросхемы драйверов 5-го поколения HVIC International Rectifier. Высоковольтные ИС драйверов 5-го поколения интегрируют n- и p-канальные LDMOS кристаллы с интеллектуальной ИС драйвера. Микросхемы подключаются к низковольтному источнику напряжения и обеспечивают управление затвором МОП-транзисторов и IGBT с одновременной защитой высоковольтного оборудования. Выпускаются модели с интегрированным бутстрепным транзистором для реализации источника питания. Преимущества: высокая плотность структуры, более компактный кристалл и более интегрированная ИС; один или два входа; совместимость с логикой 3.3 В; ток накачки затвора до 2.5 А; более жесткие допуски на выходные параметры; раздельные выводы для сигнальной и силовой «земли»; блокировка по низкому напряжению сети; фиксированная и программируемая пауза на переключение для полумостовых ИС драйверов; интегральный бутстрепный транзистор для реализации бутстрепного источника питания; компактные DIP и SOIC-корпуса.  Сверхмощные светодиоды Lumileds. Luxeon K2 — серия светодиодов, рассчитанная на работу при высоких значениях тока питания, с большей светоотдачей и устойчивостью к внешним воздействиям. Долговечность светодиодов Luxeon объясняется применением кремния, что препятствует обесцвечиванию и позволяет сохранять яркость свечения на уровне 70% от исходной после 50000 работы. Подавление помех в мобильной аппаратуре. Помехи, создаваемые блоком обработки сигналов, проходят в высокочастотный блок, что приводит к ухудшению чувствительности. Блок обработки сигналов мобильного телефона, который обычно построен на микросхеме обработки сигналов в основной полосе частот, управляет различными сигналами, такими как речевой сигнал и сигнал для ЖК дисплея. ИС обработки сигналов является источником значительных помех, поскольку работает на высокой частоте и к ней подсоединены множество линий передачи данных. При прохождении помех по линиям передачи данных данных или шинам питания/GND из блока обработки сигналов в ВЧ блок происходит ухудшение его чувствительности, в результате чего увеличивается частота появления ошибочных битов (BER). Микросхемы интерфейса RS-232 в сверхминиатюрных корпусах UCSP, TQFN и TSSOP.  Изолированные микросхемы интерфейса RS-485/RS-422 Интерфейс RS-485 использует двуаправленную сбалансированную линию передачи данных на расстояние до 1200 метров. Количество узлов в сети может достигать 128 (с репетиторами до 255). Приемопередатчики интерфейса RS-485 компании Maxim: MAX1480, MAX1490 и MAX3480. Высокоскоростные законченные оптоизолированные микросхемы интерфейса имеют стандартное питание +5 В (MAX1480, MAX1490) и +3,3 В (MAX3480). Микроконтроллеры AT91SAM7S xx с интерфейсом USB. Микроконтроллеры обладают высокопроизводительным ядром ARM7TDMI ARM Thumb (RISC архитектура) с большим объемом флэш и оперативной памяти на кристалле. Газовые разрядники применяются для защиты оборудования от скачков высокого напряжения в переходных режимах. Важная отличительная черта таких устройств – возможность многократного выдерживания перегрузок в десятки кА. При возникновении напряжения определенного уровня в разряднике возникает дуговой разряд, сопротивление устройства при этом резко падает. При снижении высокого напряжения сопротивление разрядника восстанавливается. Газоразрядные трубки часто используются в хDSL оборудовании связи, где они защищают линию от наведенных помех, возникающих в результате грозовых разрядов и электромагнитных импульсов. Газовые разрядники Bourns выпускаются в стандартных и миниатюрных цилиндрических корпусах (8 и 5 мм соответственно) с двумя или тремя электродами. Все устройства имеют малые вносимые потери, низкую емкость, высокий ток перегрузки и долгий срок эксплуатации. Ионизатор локального действия QUICK-445 предназначен для устранения статических зарядов на объектах рабочей зоны. Кроме этого, воздушным потоком можно удалять мелкие частицы (пыль), притягиваемые статическим потенциалом. Легкий ионизатор выполнен в виде пневматического пистолета с пускателем, легко и быстро нейтрализует статические заряды и пригоден для удаления работы с компонентами в сверхкомпактных корпусах. Ионизатор имеет встроенный регулятор остаточного напряжения, благодаря чему эффективно поддерживает ионный баланс. Поставляется в комплекте с источником питания QUICK-446 - трансформатором высокого напряжения (4 кВ). К одному источнику питания может быть одновременно подключено до двух ионизаторов. Герконы КЭМ (герметизированные магнитоуправляемые контакты); в широком диапазоне рабочих температур (-60°С…+150°С); высокое быстродействие, от 0.5 до 1.5 мс; малая потребляемая мощность, от 50 до 200 мВт; полная гальваническая развязка цепей управления и нагрузок; низкое сопротивление; высокая механическая износостойкость: ударные нагрузки до 500 g, высокая вибрация; долгий срок службы, от 10 млн. срабатываний и выше Оптоэлектронные реле  в корпусах для поверхностного монтажа SOP 4 и SOP 8. Реле предназначены для применения в телекоммуникационной аппаратуре, средств связи, приборах и системах автоматизации, взаимозаменяемы с аналогичными реле зарубежных производителей (например, Cosmo, Clare), а также могут применяться вместо  оптореле малой мощности серий КР293, К449 в корпусах DIP и DIP-SMD. Коммутационные блоки с клеммниками для монтажа на DIN-рейку. Используются для соединения кабеля и проводов в коммутационных шкафах. Корпус блока выполнен из штампованного алюминия, направляющие и боковые вставки – из огнеупорного ABS пластика. Реле в корпусе i-PAK "Виза-600" (К452КП1), предназначено для коммутации тока от 0 до 4 А в линиях с рабочим напряжением до 600 Вольт постоянного тока или до 380 Вольт переменного тока. Реле оптимизировано для применения в трехфазных цепях. Особенности; коммутируемое напряжение +600 В; коммутируемый ток 2 А; ток управления 10 мА; 2500 В rms напряжение изоляции; i-PAC-корпус; изолированный теплоотвод UNI-T: серия интеллектуальных мультиметров, в которую входят модели UT-71A, UT-71B, UT-71C, UT-71D и UT-71E. Модели распределены по степени диапазона выполняемых измерений и функционального набора дополнительных опций. Приборы соответствуют стандарту IEC61010, степень загрязнения 2, категория по перенапряжению CAT. III 1000 В, CAT.IV 600 В. Все модели оснащены автоматическим выбором диапазона измеряемых величин, функцией True RMS (определение истинных значений), USB-интерфейсом, оповещением режима тока, а также, имеют подсветку дисплея. Конденсаторы пусковые металлобумажные герметизированные частотные типа МБГЧ (ОЖО.462.141 ТУ, ОЖО.462.049 ТУ) предназначены для работы в цепях переменного и пульсирующего токов. Конденсаторы МБГЧ имеют герметизированный металлический корпус, который исключает возможность сообщения окружающей среды с его внутренним пространством. Пусковые конденсаторы используются в асинхронных двигателях, в которых ёмкость включается только на момент пуска двигателя. При наличии пусковой емкости вращающееся поле двигателя при пуске приближается к круговому, а магнитный поток увеличивается. Все это способствует повышению пускового момента, и, таким образом, улучшает характеристики двигателя.  Конденсаторы полиэтилентерефталатные постоянной емкости типа К73-9 (ОЖО.461.087 ТУ) предназначены для работы в цепях постоянного, переменного и пульсирующего токов в качестве встроенных элементов внутри комплектных изделий. Конденсаторы К73-9 имеют фольговый электрод. Конденсаторы относятся к разряду низкочастотных пленочных конденсаторов. Поэтому тангенс угла диэлектрических потерь таких конденсаторов имеет резко выраженную зависимость от частоты. S-Recorder: цифровой многоканальный самописец. Представляет собой внешнее устройство с программным обеспечением, подключаемое к любому современному компьютеру или ноутбуку через USB-порт, и предназначен для непрерывной многоканальной регистрации на жесткий диск компьютера и одновременно визуального наблюдения на экране монитора за протекающими процессами во время эксперимента в лаборатории или технологического процесса на производстве. Барьерные клеммники. Линейки клемм предназначены для парного соединения проводов в силовых распределительных электрощитах для работы в цепях с напряжением до 660 B, 50(60) Гц и током до 35А.  Серия TB с прозрачной защитной крышкой включает линейки клемм на напряжение 600 В и рабочий ток от 15 до 35 А. Линейки имеют 3, 4, 6 или 12 пар для подсоединения проводников. Для удобства идентификации типа клеммы по маркировке, используется код из четырех цифр, где первые две цифры обозначают рабочий ток, а вторая пара цифр – количество пар контактов (например, TB-2506 – клеммная линейка 25 А/600 В с 6 парами клемм. Малогабаритные кнопочные переключатели ПКН-125 (АГО.360.065 ТУ). Технические характеристики: Макс. рабочий ток: 0,1 А; Макс. коммутируемое напряжение: 36 В; Макс. коммутируемая мощность: 3,6 Вт; Наработка на отказ: 100 000 циклов; Диапазон рабочих температур: - 45°С…+ 60°С; Вес: не более 1 г. Часы реального времени (RTC) Компания Dallas Semiconductor. Часы реального времени могут быть запитаны от небольшой литиевой батареи и сохраняют данные до 10 лет. Линейка устройств включает как базовые элементы на кристаллах, так и модули с встроенной батареей и кварцевыми резонатором.Часы реального времени (RTC) содержат информацию о значении секунд, минут, часа, дня недели, даты, месяца и года.Бесконтактные потенциометры Murata.Устройство, состоящее из магниторезистора и постоянного магнита. В качестве дополнительных функций в конструкцию датчика могут быть введены схема термокомпенсации и схема усиления и обработки сигнала. Бесконтактные линейные потенциометры обеспечивают максимальную точность измерения угла поворота оси вала. У них отсутствуют скачкообразные изменения сопротивления, характерные для обычных проволочных сопротивлений. Отсутствие трущегося токосъемника снижает вращающий момент, необходимый для поворота вала, исключает возможность искрообразования и предотвращает быстрый механический износ, а также снижает уровень собственных шумов. Группа потенциометров имеет схему встроенной термокомпенсации, что позволяет снизить дрейф выходного напряжения (LP05M3R1AA, LP05MR4R1AA). В зависимости от типа крепления, выпускаются модели с креплением под винт, со штуцером и фланцем. Бесконтактные потенциометры применяются для установки исходных параметров в устройствах автоматического контроля, в датчиках угла поворота и положения, а также в контроллерах натяжения нити или ленты, для измерения толщины бумаги, определения угла открытия клапанов и уровня жидкости. Осциллографы EZ Digital с цветным дисплеем Двухканальные осциллографы с полосой пропускания от 80 до 250 МГц, DS-1080(С), DS-1150(C), DS-1250(С). Модели с суффиксом –С в конце маркировки имеют цветной дисплей. Цифровой мультиметр М-6000М функционально объединяет измерительные возможности мультиметра, измерителя шума, люксметра и измерителя напряженности электрического поля (50 – 400 В). Несмотря на широкие функциональные возможности прибора, разработчикам удалось сохранить широкие диапазоны измерений различных параметров (например, измерительный диапазон сопротивления достигает 60 МОм) и достаточную точность. Цифровой мультиметр имеет автоматический выбор пределов измерений, широкий ЖК дисплей 4? разряда и ряд дополнительных функций (измерение максимальных и минимальных значений, режим удерживания данных на дисплее Data Hold, прозвон цепи на обрыв со звуковым сигналом, тест диодов). Кроме того, мультиметр имеет разъем с опторазвязкой для подключения кабеля RS-232. Световоды Kingbright серии KL производства имеют широкий видимый угол, выполнены из поликарбоната с высокой степенью прозрачности и соответствуют нормативам RoHS (Restriction of Hazardous Substances Directive, директива о запрете использования вредных веществ). Твердотельные тиристорные реле Crydom серии PF (PowerFin) – это силовые реле в сверхтонком корпусе SIP с максимальными параметрами нагрузочной способности. Встроенный радиатор позволяет применять реле в режиме полной нагрузки без дополнительного охлаждения. Реле срабатывают при переходе через ноль. При естественной воздушной конвекции номинальный рабочий ток реле составляет 10 А, при использовании же дополнительной системы вентиляции реле позволяют коммутировать нагрузку до 25 А. Интегрированное решение корпуса реле со встроенным радиатором значительно сокращает затраты на изготовление конечного изделия, а также сокращает его габаритные размеры. ЧИП индуктивности Bourns серии SRU5028 Экранированные силовые ЧИП индуктивности серии SRU выпускаются в плоских корпусах для поверхностного монтажа высотой 2,8 мм с различными габаритными размерами, от 3,5 мм до 10 мм. Плоский корпус позволяет значительно экономить пространство платы и, тем самым, сократить общие габаритные параметры конечного изделия. Диапазон индуктивностей соответствует ряду Е6, от 1,2 мкГн до 100 мкГн. Одно из основных преимуществ дросселей серии SRU5028 – их конкурентоспособная цена (11,60 руб./25 шт.), которая на 30% ниже стоимости популярной серии ЧИП индуктивностей SRR при гораздо меньших габаритных размерах корпуса. Серия SRU5028 полностью соответствует требованиям директивы по ограничению вредных веществ RoHS (Restriction of Hazardous Substances Directive), принятой Европейским Союзом для производителей электронного оборудования и выпускается в бессвинцовом исполнении. Элементы панелей управления Bourns Подстроечные и переменные резисторы с резьбовым креплением предназначены для монтажа в панели управления. Для таких приложений компания Bourns предлагает элементы поворотного и ползункового типа. Широкий модельный ряд изделий позволяет разработчику выбрать требуемые габариты, форму вала и движка, способ монтажа компонентов на панель. Кроме того, доступны модели с концевыми выключателями. Цифровые потенциометры Dallas - 4-канальные DS1844 номиналами 10 кОм и 100 кОм. Позволяют регулировать одновременно 4 различных параметра: напряжение, ток, а также либо громкость и тон звучания акустической аппаратуры, либо яркость и контрастность ЖКИ дисплеев и устанавливать 64 различных значения для каждого из этих параметров. Управление этими потенциометрами может осуществляться через двухпроводный I2C или пятипроводный 5-Wire последовательный интерфейс. Фильтры подавления электромагнитных помех (ЭМП) B84131. Компания Epcos выпускает линейку  фильтров для подавления дифференциальных и синфазных помех: на токи от 0.5 до 2500 А, 2-, 3- и 4-проводные, на напряжение до 2000 В, для низких, средних и высоких частот, с различными типами креплений и подключений. FLUKE-27 – цифровой мультиметр, отвечающий военным стандартам Специальный корпус MIL-STD-28800 (Style A, Class 2), защищенный от воздействий: воды (допускает в течении 1 часа погружение в воду на глубину 1 метр), влажности, агрессивных химических сред, высоких температур, вибрации/ударов и электромагнитных импульсов (ЭМИ).  сочетает высокую точность цифровых и аналоговых измерений с исключительной прочностью и надежностью. Корпус прибора полностью герметичен и защищен от случайных падений и больших электрических перегрузок. APS-230 осциллограф Velleman – портативный настольный двухканальный осциллограф 30 МГц производства бельгийской компании Velleman. Осциллограф имеет широкий жидкокристаллический дисплей со светодиодной подсветкой и удобное меню для настройки режимов измерений. Для базовых измерений удобно использовать автоматический режим развертки сигнала. Помимо стандартных измерительных опций, оснащен режимами измерения мощности и аудио сигналов. Подключение к ПК через интерфейс RS-232 позволит сохранить и впоследствии обработать данные результатов измерений. Проблесковые маяки выполнены из пластикового корпуса с галогенной лампой и вращающимся отражателем. Модельный ряд изделий включает маяки диаметром 105, 125 и 185 мм. Возможные цвета плафонов: красный, желтый, голубой, зеленый. Крепление осуществляется посредством винтовых контактов. Напряжение питание маяков составляет 12 В пост. тока. На заказ могут быть поставлены изделия с рабочим напряжением 24 В пост. тока, а также 110 или 220 В перем. тока. Электрические отвертки. Питание отверток осуществляется от сети 220 В или с помощью адаптера постоянного/переменного напряжения. В зависимости от конкретных условий применения электрические отвертки могут иметь малый вращающий момент (от 0.2 кг/см) или повышенную мощность вращения (до 16 кг/см). Все отвертки имеют плавную регулировку вращающего момента. Запуск отвертки может осуществляться как с помощью триггерного рычага, так и автоматически при поднесении жала отвертки к металлическому объекту. Новые микросхемы фирмы ALTERA семейства MAX IIALTERA семейства MAX II в корпусах TQFP144 - EPM1270TC144C4ES и EPM1270TC144C5ES. Светодиоды с яркостью свечения 120 люмен производства Lumileds. Использование светодиодов позволяет полу-чать более яркие и сочные цвета по сравнению с традиционными лампами накаливания с цветными фильтрами. Ионизаторы Quick имеют широкую площадь покрытия ионизированным воздухом рабочего места и изменяемую скорость воздушного потока. В зависимости от конфигурации рабочего стола предлагаются ионизаторы с изменяемым углом наклона, со штативным креплением, подвесные и настольные. Новые серии твердотельных реле производства Crydom Однофазные и трехфазные мосты серии B48 для панельного монтажа с напряжением изоляции до 2500 В. Рабочее напряжение модулей от 120 до 600 В перем. тока. Номинальные ток однофазных модулей составляет 35 А и трехфазных 50 А. Максимальный импульсный ток не должен превышать 600 А. Твердотельные реле серии CMD24 для панельного монтажа. Контактная схема реле – SPST. На внутреннюю плату реле впаян зеленый светодиод для индикации рабочего состояния. Выходной сигнал реле позволяет коммутировать нагрузку 24-280 В перем. тока. Серия CMD24 представлена моделями на рабочий ток 25, 50, 75, 90, 110 и 125 А. Напряжение пробоя для данной серии твердотельных реле составляет 4000 В перем. эфф. тока. Твердотельные реле серии CSW для панельного монтажа. Серия CSW отличается низким выходным током утечки в нерабочем состоянии (1 мА) и широким диапазоном коммутируемой нагрузки, 24-280 В перем. тока. Т.о., реле могут быть использованы как для сетей с питанием 120, так и 240 В. Максимально допустимые выбросы сетевого напряжения – 600 В. В данную серию реле входят модели с рабочим током 10, 25, 50, 75 и 90 А. Реле серии CSW могут поставляться с дополнительными опциями: светодиодом для индикации входной нагрузки, клеммными терминалами, дополнительной защитой от перегрузки по напряжению, с контролем фазы, а также с дополнительной термоизоляционной прокладкой. Серия твердотельных реле CWD24 аналогична серии CSW, но включает не только реле, управляемые постоянным напряжением 3-32 В (CWD24), но и реле для переменного напряжения 18-36 В (CWА24). Также, данные реле имеют пластиковую защитную крышку и встроенный светодиод для индикации состояния входного сигнала. Для коммутации напряжения до 480 В перем. тока используйте модели CWD48. BPW21R является планарным силиконовым PN фотодиодом в герметическом корпусе ТО-5, специально разработанным для линейных применений и отличающимся высокой точностью. Диод обладает чрезвычайно высокой чувствительностью в темноте, что обеспечивает линейность схемы фототока в пределах 7 порядков интенсивности излучения. С другой стороны, существует логарифмическая связь между входным напряжением и интенсивностью излучения в тех же пределах. Кроме того, в фотодиод встроен цветокорректирующий фильтр, позволяющий добиться максимального соответствия чувствительности прибора и спектральной чувствительности глаз человека. Компания International Rectifier разработала серию силовых тиристоров в корпусе Super-247 на 1200 В и 1600В: 70TPS12 и 70TPS16 соответственно. Тиристоры предназначены для систем коммутации высокой мощности и систем регулировки фазы и могут быть использованы с диодами, ключами и выходными выпрямителями IR, которые производятся в аналогичных корпусах. Тиристоры нормированы на средний ток 70 А и среднеквадратический 75 А (показатели ограничены только допустимой токовой нагрузкой выводов). Новые тиристоры являются выгодной по цене заменой тиристорам в металлостеклянных корпусах под гайку и тиристорным модулям производства как IR (как, например, 50RIA120, IRKT71/12A), так и других производителей (Semikron, IXYS). При этом стоимость комплекта снижается в несколько раз. Основное назначение новых приборов - снижение цены реализации и габаритов в UPS, мощных стабилизаторах сети переменного тока, устройствах плавного пуска асинхронных двигателей, частотных регуляторов скорости двигателей, сварочных аппаратов, тиристорных регуляторов мощных ламп накаливания.pH-измерители нового поколения аналитических измерительных приборов серии DirectLine DL421, DL422 фирмы Honeywell разработаны по технологии DirectLine, сочетающей микроэлектронную технологию анализа с возможностью использования сменных твердотельных (Durafet II) или стеклянных (Meredian II) электродов для экономии времени инсталляции, запуска и проведения измерений.Измерительные модули DirectLine подключаются к рН-электроду и обеспечивают выходной ток в диапазоне 4-20 мА, пропорциональный рН-среды. Выходной сигнал датчика подключается непосредственно к головной станции или устройству контроля, поддерживающему стандартный вход 4-20 мА, в частности: UDC3300 контроллер Honeywell; UMC800 контроллер; PLC с аналоговыми входами; DCS системы; головные записывающие и управляющие устройства. Конденсаторные фильтры подавления ЭМП серии NFM фирмы Murata – трехвыводные проходные чип-конденсаторы для подавления электромагнитных помех: NFM21CC222R1H3D, NFM21PC105F1C3D, NFM41PC204F1H3L, NFM55PC155F1H4L. Они применяются для стабилизации питания высокочастотных узлов и снижения влияния их работы на остальную часть электронной схемы (развязка по питанию). Фильтры серии NFM обладают неоспоримым преимуществом перед обычными многослойными чип-конденсаторами, используемыми для этих целей, поскольку обладают малой индуктивностью на высоких частотах (порядка сотен мегагерц). Вследствие этого наблюдается 10-кратное снижение импеданса, и подавление электромагнитных помех происходит более эффективно. Силовые модули Crydom. Диодно-тиристорные модули серии L обеспечивают коммутацию тока до 42.5 А и имеют низкопрофильный корпус для монтажа на печатную плату. Трехфазный диодный модуль серии М50 обладает высокоэффективной теплоотдачей, имеет ток нагрузки 100 А и максимально допустимое обратное напряжение 1200 В. Твердотельные реле фирмы CRYDOM используются для подключения моторов, трансформаторов, нагревательных элементов так же как и обычные электромагнитные реле. Главные преимущества перед электромагнитными реле: гальваническая развязка входа и выхода, высокая чувствительность, малые размеры, отсутствие дребезга контактов, большое время жизни, нечувствительность к внешним полям, ударам и вибрациям. Рабочая температура: - 30°С...+ 80°С. Реле имеют управление постоянным напряжением и коммутируют напряжения 120, 240 и 280 В. Напряжение на входе в зависимости от модели: 15 или 32 В пост. тока. Варианты корпусного исполнения, как и для всех твердотельных реле Crydom, сводятся к двум основным: для монтажа на плату и панельного монтажа. Теплопроводящие подложки Nomacon. Керамико-полимерный материал "Номакон-Gs" применяется для изолирования посадочных поверхностей полупроводниковых элементов при монтаже, а также как диэлектрический материал в электронике, термотехнике и электротехнике. Характеристики: интенсивный отвод тепла от нагреваемой поверхности; монтаж полупроводниковых элементов без нанесения теплопроводящего компаунда, что гарантирует чистоту и сокращает время сборки; высокая эластичность, обеспечивающая надежный контакт в соединении полупроводник-подложка-радиатор; снижение себестоимости за счет уменьшения трудоемкости сборки и замены дорогостоящей керамики; экологическая чистота; удельное объемное сопротивление 1014 Омґсм; теплопроводность 1 - 2 Вт/(мґК); пробивное напряжение 3,0 кВ; тангенс угла потерь (при 1000 Гц) (4 - 4,5)10-3; рабочая температура от -60 до +260 °С; листами 220ґ140, 140ґ135 мм толщиной 0,22 мм; в виде готовых подложек под стандартные и нестандартные корпуса; по желанию заказчика возможно изготовление подложек требуемой формы, размера и толщины; обеспечивают изоляцию полупроводниковых приборов от корпуса радиатора при креплении винтами; материал - полипропилен; внутренний диаметр - 2,5 мм. IGBT модули Mitsubishi Electric  в диапазоне токов от 15 до 1000 А и с рабочим напряжением от 250 до 1400 В. Модули выпускаются одиночными,трехфазными полумостовыми, трехфазными мостовыми (с тормозным транзистором и без него, с тормозным транзистором и дополнительными элементами),одиночными тормозными транзисторами. Особого успеха фирма добилась в разработке и производстве интеллектуальных IGBT модулей для электропривода двигателей постоянного и переменного тока. Все модули отличает высокий технический уровень и оптимальное соотношение цена/качество.  Область применения: цепи преобразователей напряжений: конверторы и инверторы; устройства управления приводами электродвигателей: сервоприводы, работа, инверторы с переменным напряжением и частоты (VWF); источники бесперебойного питания: UPS, преобразователи CVCF, импульсные источники питания, индукционные нагреватели, медицинское оборудование; исполнительные устройства промышленной автоматики. По материалу "Платан"

АКТУАЛЬНО: Драгметаллы и покупка компьютерной и бытовой техники: устаревшей, неисправной, а также радиодеталей - http://2004tkt.blogspot.ru/2016/02/blog-post_17.html

и другие электронные устройства будут изготавливаться на основе MEMS — микроэлектромеханических систем, развиваемых корпорацией Intel. На рисунке — микрозеркало, выполненное по MEMS-технологии. Microelectromechanical systems представляют собой механические структуры, выполненные на кремниевой основе с использованием технологий, аналогичных применяемым при производстве полупроводников. Технология производства MEMS позволяет объединять на одном кристалле механические и электронные компоненты. По существу, это расширение границ оболочки процессора: он включит в себя все компоненты, раньше являвшие собой отдельные элементы цепочки, связывавшей его с аналоговым миром. MEMS представляют собой чипы, в состав которых входят механические элементы, способные совершать движения. Движение управляется напряжением или током, которые подаются на кремниевый кристалл. MEMS-устройства — это замкнутые системы, состоящие из датчиков, актюаторов (приводов), а также цифровых и аналоговых элементов обработки данных, способные отслеживать изменения параметров окружающей среды и активизировать механические элементы в соответствии с этими изменениями.

На конец 2002 г. насчитывалось порядка 60 сформировавшихся предприятий по выпуску MEMS-устройств, сотни начинающих и множество научных учреждений, специализирующихся в данной области. Часть стандартного оборудования производства микросхем в отдельных случаях без модификации пригодна и для выпуска MEMS. Решающий вклад Intel в том, что корпорация уменьшает размеры и стоимость активных компонентов на базе кремния. Так, она заявила о своих планах выпуска транзисторов с затвором размером 0,02 мкм, который к 2007 г. будет применяться в процессорах с элементами размером 0,05 мкм. При таких масштабах механические компоненты, изготавливаемые на кристалле, имеют очень маленький размер, что позволяет им перемещаться очень быстро и вибрировать с частотой порядка многих гигагерц. Такой скорости достаточно для того, чтобы MEMS-устройства можно было применять в механических радиокомпонентах.

Помимо названных в заголовке статьи, MEMS предназначены к применению в следующих устройствах:

— инерциальные датчики;

— системы позиционирования микроскопов;

— микроструйные устройства;

— системы охлаждения микросхем;

— биочипы;

— устройства хранения данных сверхвысокой плотности;

— устройства оптической коммутации;

— контролирующие движение транспортных средств гироскопы;

— радиокоммутационные устройства;

— резонаторы, фильтры и варакторы;

— интеллектуальные антенны;

— перестраиваемые лазеры.

Очевидно, что перечисленные MEMS-устройства стимулируют производство оснащенных техническим зрением роботов, спрос на которые стремительно растёт. Вот к каким выводам пришли авторы исследования, подготовленного Экономической комиссией ООН для Европы и Международной федерацией по робототехнике, базирующейся в Стокгольме (цитируем по «Бюллетеню иностранной коммерческой информации» № 132 от 16.11.02).

В исследовании указывается, что в спросе на роботы-газонокосилки наблюдается настоящий бум; хорошо продаются и роботы-пылесосы, несмотря на их довольно высокие цены в настоящее время. В ближайшее время на рынке должны появиться более дешевые модели роботов-пылесосов, вследствие чего их продажи к 2005 г. должны возрасти до нескольких сотен тысяч штук. Совокупные же мировые продажи бытовых роботов всех видов увеличатся за ближайшие три года до 700 тыс. шт. (в настоящее время в эксплуатации находятся 21,5 тыс. бытовых роботов).

Возрастёт мировой спрос и на роботы профессионального назначения, в частности, используемые при исследовании космоса, инспектировании и чистке канализационных систем, в хирургических операциях, демонтаже зданий, обезвреживании бомб и тушении пожаров.

Основными пользователями робототехники остаются компании обрабатывающей промышленности, где в настоящее время эксплуатируются 0,75-1 млн. промышленных роботов (ПР)... авторы исследования предсказывают, что спрос на ПР в текущем году возрастёт до 81,3 тыс. шт., а в 2005 г. — до 104,4 тыс.

Но самое главное — авторами исследования подтверждены выводы, сделанные в «ТКТ» № 11 за 2002 г., о связи между распространением роботов и теорией Мальтуса.

Одной из причин резкого всплеска спроса на роботы в Европе является снижение их цен относительно стоимости рабочей силы. Так, в ФРГ, занимающей первое место в Европе по числу установленных роботов, цены на роботы в таком исчислении упали до 1/3 их уровня в 1990 г. Если же принять во внимание повышение технических характеристик роботов, то это падение превысило 80%.

Оставшиеся вследствие этого без работы миллионы малоквалифицированных людей хлынут в те страны, где роботизация низведена до уровня самодеятельности.

Например, технологическим позором является возвращение кондукторов в столичный транспорт — на фоне того, что в СССР для автобусов, троллейбусов и трамваев были созданы роботизированные кассы, ухитрявшиеся в условиях тряски пересчитывать монеты в любом наборе и выдавать билет. Теперь собираются повсеместно ввести турникеты для допуска пассажиров в салоны наземного транспорта — но такая технология более уместна для сортировки скота на мясокомбинате. Впрочем, в понимании отдельных чиновников, обожающих гноить граждан в очередях и замораживать их в убогих жилищах, варварское применение турникетов — вершина MEMS-технологии.

Американцам же, в связи с экспансией MEMS, предстоит решение несколько более серьёзной проблемы, причем с той же настойчивостью, с какой они решают проблему цены на нефть: рост цен на драгметаллы, входящие в состав электронных компонентов (золото в микроэлектронике применяется в шариковых выводах, контактных столбиках, соединительных проволочках, барьерах Шоттки и т. д.). Признаки новейшей «золотой лихорадки» заметны и в нашей стране, где, с одной стороны, создаётся срочный рынок на золото, а с другой — состоялись убийства королей этого рынка. С учетом MEMS и вышеприведённых данных «БИКИ» робототехническая и ей подобные отрасли востребуют сотни тонн золота (его добыто в России, входящей в первую пятёрку крупнейших производителей золота, в 2001 г. 155 тонн — учтённого), цена на которое сильно завышена ввиду его экономической роли — а должна сравняться с себестоимостью добычи, учитывая, что и эта себестоимость растёт. Следовательно, перед лидерами электронной промышленности стоит задача вывести драгметаллы из ювелирного и платёжного оборотов, направив исключительно на технологические цели (собственно, этого добивался еще Ленин, только теперь речь о канализации сигналов — так что напрасно потеряли 100 лет). Возможно, именно в этой связи, учитывая известные исторические аллюзии, важная роль в производстве MEMS-устройств отведена заводу FAB 8 в Израиле — даже несмотря на то, что там очень неспокойный регион. А. П. Барсуков, журнал "ТКТ", № 1, 2003 г.





Актуально: Управленческая культура в производстве сельскохозяйственной продукции - http://2004tkt.blogspot.ru/2016/03/blog-post_25.html

О системе оценок эффективности публицистических ТВ передач.

Деловая игра «Управление творческим коллективом» показала что одним из главных факторов, тормозящих процесс перестройки на ЦТ является противоречие, возникающее между стремлением к творческому самовыражению и недостаточно объективной оценкой передач со стороны руководства и директивных органов. В данном случае наиболее перспективным представляется метод экспертной оценки (подробно с методами экспертной оценки можно ознакомиться в «Рабочей книге по прогнозированию».— М.: Мысль, 1982). Такие методы применяются для анализа тех проблем, которые вызывают значительный эмоциональный отклик и трудно поддаются формализации; основаны они на использовании индивидуальных мнений экспертов-специалистов соответствующего профиля.

В настоящее время наиболее распространены экспертные методы оценки, основанные на работе специальных групп-комиссий, советов и т. д., когда «за круглым столом» обсуждается та или иная проблема для выработки единого мнения. Однако этот метод имеет весьма существенный недостаток, заключающийся в том, что группа экспертов в своих суждениях часто руководствуется логикой компромисса.

Более объективна экспертная оценка при индивидуальном опросе экспертов путем заполнения специальных анкет с последующей их статистической обработкой, в результате чего выявляются и обобщаются аргументы в пользу различных суждений и формируется коллективное мнение группы. Существует несколько подходов к системе критериев и показателей качества передач. Один из них критико-социологический, как бы с точки зрения тех, кто смотрит телепередачи, который успешно применяется в практике работы ГРПСИ. Другой с точки зрения тех, кто их создает. Их отличие состоит в том, что во втором случае оценка носит чисто профессиональный характер. Система же оценки публицистических телепередач с чисто творческих. позиций была разработана в результате групповой дискуссии с применением приемов «мозговой атаки» на творческой конференции. Публицистические ТВ передачи предлагается оценивать по трем важнейшим параметрам (цель, форма, содержание), которые обусловливают эффективность каждой передачи. Добавим, что эффективность телепередачи может снизить технологический брак. В рамках триады «цель — содержание — форма» были предложены два разных подхода.

1. Цель характеризуется общественной значимостью; набором проблем, выстроенным с определенными приоритетами; соразмерностью техническим и творческим возможностям.

Содержание оценивается по адресности, новизне, глубине раскрытия темы.

Форма оценивается по соответствию формы содержанию и подчиненности целям; нетривиальности, избирательности или изобретательности творческих решений.

Подчеркивается необходимость и сугубо субъективного показателя «нравится-не нравится», который,будучи не единственным в системе оценки, отрицательного влияния не окажет.

Эффективность телепередачи оценивается по: рейтингу, реакции аудитории (звонки, письма...), общественным инициативам в связи с данной передачей, по тому, насколько передача решает задачи, поставленные перед средствами массовых коммуникаций.

2. Суть второго подхода базируется на том, что сейчас взаимодействие зрителя с телепередачами является частным случаем взаимодействия человека с предметным миром, в котором реализуются основные функции психики «знание-эмоциональное отношение — поведение». В процессе восприятия телерадиопередач должны проявиться все из них. Отсюда показатели и критерии для:

цели: общественная значимость (всегда определяет эмоциональное отношение), аспект передачи (дает новое знание), «разрешимость-неразрешимость» (некие рецепты поведения, которые должны проявиться в отношении к цели);

содержания: новизна (все новое, особенно необычное рождает множество эмоций), доступность, усвояемость (связано с познанием), утилитарность (насколько полезна в поведенческом плане полученная информация);

формы: «шок-релаксация» (разнообразие эмоций),«популярность-элитарность» (на кого рассчитана в познавательном плане), «принятие-отторжение» (в поведенческом плане).

Очевидно, что показатели формы и содержания тесно связаны между собой (соответствие), кроме того, целесообразно форму и содержание рассматривать с точки зрения профессионального мастерства, традиционности-нетрадиционности, наличия «школы».

Отличительная особенность публицистических телепередач — постоянное присутствие человека в кадре — ведущего, комментатора, участников и т. д. Поэтому частью оценки публицистической ТВ передачи должна быть оценка деятельности главных ее участников. (А. Б.: Кстати то, о чем сейчас пойдет речь может представлять интерес практически для любого человека, поскольку у каждого есть вероятность оказаться перед ТВ камерой).

Исследования показали,что у телезрителей имеется постоянное стремление отнести выступающего в эфире к тому или иному типу реальных или желаемых партнеров общения. Телепередачи становятся для современного человека как бы продолжением его естественных контактов, привычного общения. Важно помнить, что существует устойчивая связь между сформированным образом личности выступающего, то есть каким его воспринимает зритель, и отношением к его выступлению (если комментатор или обозреватель имеет привлекательный образ и является желаемым партнером общения, то все, о чем он говорит, воспринимается без искажения и запоминается, этой информации доверяют).

О факторах, формирующих отношение.

Образность — обычно связывается с внешними данными, манерами поведения, обаянием индивидуальности. В такой профессии, как комментатор или обозреватель, ведущий индивидуальность должна проявляться в высокой степени.

Заинтересованность человека в кадре в том, о чем он говорит, стремление заинтересовать других — важный момент формирования положительного отношения к выступающему. О заинтересованности ведущего судят по его образности и эмоциональности, которая проявляется в нескольких качествах:

речевая динамика — мощный фактор воздействия на аудиторию; основные ее приемы: мягкость и сила голоса, богатство интонаций, паузы, использование эффекта неожиданности;

невербальные компоненты общения: мимика, поза, жестикуляция (не говоря уже об очевидных качествах ведущего — дикции, отсутствии лишних слов типа «так сказать», отсутствии штампов). Полное отсутствие или бедность выраженности невербальных компонентов при общении со зрителем воспринимается как незаинтересованность, отчужденность, холодность. Избыток — как проявление возбуждения, неумения владеть собой, скоропалительность выводов, что так же как и при недостатке эмоций вызывает недоверие к предлагаемой информации. Умелое управление выступающим своими эмоциями может существенно помочь зрителю «достроить» образ ведущего как желаемого партнера для общения.

Способы преподнесения информации: «чтец» (ведущий просто зачитывает заранее подготовленный текст); «комментатор» (часть текста зачитывается, а часть комментируется в свободном изложении); «рассказчик» (характерно свободное изложение материала, без чтения, типа беседы друг с другом). Очевидно, что такое поведение наиболее эффектно для восприятия зрителем информации. «Рассказчик» воспринимается как реальный партнер по общению зритель чувствует обращение к нему лично, поэтому часто вступает в мысленный диалог, начинает своеобразно «достраивать» образ, приписывая коммуникатору высокие интеллектуальные качества (поскольку тот говорит «без бумажки»), что укрепляет доверие к выступающему.

Темп речи — считается что он чаще всего выше у тех, кто обладает более высоким уровнем интеллекта. Это справедливо, но надо помнить, что слишком большая скорость речи часто входит в противоречие с пониманием того, о чем говорят. Кроме того, высокая скорость речи характерна для людей, отличающихся повышенной тревожностью, а это легко угадывается и снижает доверие к информации.

Отсутствие дидактики, нравоуче ний. Телезритель, ведущий мысленный диалог с комментатором, обозревателем считает себя равноправным партнером по общению и как правило негативно реагирует на нравоучительный тон, иногда встречающийся в выступлениях. Главное — это заинтересовать, увлечь, а не поучать.

Таким образом была разработана система экспертной оценки публицистических телепередач, содержащая конкретные критерии и показатели их качества. А. Барсуков, журнал "ТКТ", № 1, 1990 г.
