Быстрые тепловизионные камеры

Суббота, 28 Января 2017 г. 13:55 + в цитатник

FLIR Systems представляет быстрые тепловизионные камеры для применения в области НИОКР

Фрагмент 3-го выпуска справочника "Кто есть кто в робототехнике"

Тепловизионные камеры FLIR серии A35x0sc / A65x0sc являются охлаждаемыми, что идеально для исследований и промышленных разработок. Для таких задач, при выполнении которых требуются улучшенное качество изображения, высокая чувствительность и высокая частота кадров, лучше использовать тепловизионные камеры с охлаждаемым детектором. Когда требуется еще более высокая частота кадров и качество изображения, исследователи могут выбрать FLIR серии X8000 или Х6000.

Все камеры серии FLIR A35x0sc/A65x0sc созданы на базе средневолнового охлаждаемого детектора, что позволяет им видеть даже через определенные виды пластика и стекла, с которыми не смогут работать длинноволновые неохлаждаемые камеры.

Источники ограничения чувствительности оптико-электронной аппаратуры при работе в инфракрасном ("тепловом") диапазоне спектра. При полном отсутствии света (отсутствии квантов света в видимом диапазоне спектра) для решения проблемы регистрации малоконтрастных объектов c борта беспилотных летательных аппаратов (БПЛА) целесообразен переход в инфракрасный («тепловой») диапазон спектра (в случае, если в этом диапазоне имеется достаточно большой тепловой контраст наблюдаемого объекта к окружающему его фону).

К сожалению, необходимо заметить, что при работе в тепловом диапазоне теоретическое угловое разрешение телевизионной аппаратуры (при тех же габаритах оптической системы: Двх.зр и Fос) ухудшается пропорционально отношению значения длины волны (выбранной для работы) к значению длины волны видимого диапазона (например, переход от длины волны λ1 = 1 мкм к длине волны λ2 = 10 мкм приводит к уменьшению углового разрешения ровно в 10 раз).

Реализацию предельной чувствительности оптико-электронной аппаратуры в спектральном диапазоне 8-14 мкм весьма сложно обеспечить в реальных условиях из-за ряда мешающих факторов, важнейшим из которых является тепловой радиационный шум — флюктуации фотонного (“теплового”) потока от элементов конструкции, расположенных вблизи чувствительной поверхности матричных инфракрасных приборов с зарядовой связью (ИК-ПЗС) [1—5].

В настоящее время весьма актуальным следует считать целесообразность исследования влияния теплового излучения каждого из компонентов оптической системы на приемник излучения - ПЗС, так как эти компоненты работают в том же тепловом режиме, что и все конструктивные детали корпуса и находятся в непосредственной близости от приемника излучения в его рабочей апертуре.

Величина аппаратурного фонового потока на один элемент матричного ПЗС пропорциональна телесному углу σф, ограниченному конусом, за основание которого следует принять оправу 1 последнего компонента оптической системы, условно представленной в виде плоскостей HH'. Охлаждаемый экран 2 помещен между нагретым корпусом 3 и криостастатированным твердотельным аналогом передающей телевизионной трубки (матричным ПЗС), работающим в («тепловом») спектральном интервале 8-14 мкм.

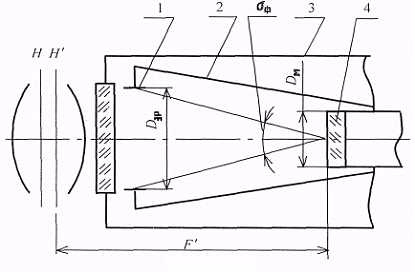

Принципиальная схема инфракрасной («тепловой») оптико-электронной системы

Тепловой поток, излучаемый каждым из компонентов оптической системы, имеющим температуру, равную температуре окружающей среды (при условии, что источник подобен «серому» ламбертовскому излучателю в форме диска), можно определить по формуле [6]

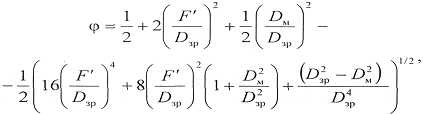

где Мελ(Тф) — спектральная плотность энергетической светимости абсолютно черного тела при температуре фона Тф; Dзр — диаметр выходного зрачка оптической системы; ελ — эффективный спектральный коэффициент излучения.

Учитывая, что экран эффективно охлаждается и, следовательно, фоновая облученность приемника определяется только тепловым излучением компонентов оптической системы, можно написать

где φ — угловой коэффициент облученности мишени; Dм — диаметр мишени телевизионной передающей трубки или матричного ИК ПЗС. Согласно теории лучистого теплообмена [6] и после необходимых преобразований получаем формулу, которая после ряда выкладок, приведённых в докладе, приходит к следующему виду:

F'- фокусное расстояние. Анализируя полученную формулу можно сделать следующие выводы:

1. для минимизации теплового влияния на мишень ИК – ПЗС последний компонент оптической системы должен быть зеркальным;

2. при малом поле зрения, равном 1...3°, (Dм « Dзр) значение _ стремится к нулю, т. е. влияние углового коэффициента облученности на ИК- ПЗС минимально;

3. при среднем поле зрения, равном 20...40°, (Dм ≈ Dзр) угловой коэффициент меняется в зависимости от отношения (F'/ Dзр) в достаточно широких пределах;

4. при большом поле зрения, 80...100°, (Dм » Dзр) величина углового коэффициента стремиться к постоянному значению.

ЛИТЕРАТУРА

1. Смирнов В. Д., Хромов Л. И. Влияние параметров оптической системы на предельную чувствительность телевизионных камер//Техника средств связи., Сер. Техника телевидения, 1981, Вып. 4, c. 3—7.

2. Лебедев Н. В. Измерение координат точечного объекта телевизионной камерой на ПЗС // Техника средств связи, Сер. Техника телевидения, 1981 г., Вып. 6, c. 25-34.

3. Арсеньев А. В. и др. Цифровая малокадровая телевизионная система на ПЗС для астрономических наблюдений. //Техника средств связи, Сер. Техника телевидения, 1980 г., Вып. 1, c. 3—9.

4. Хадсон Р. Инфракрасные системы: Пер. с англ. М.: Мир, 1972. 534 с. c. 270—278.

5. Г. А.Агранов Г. А. и др. Пороговая чувствительность телевизионных камер на матричных фоторезисторных приемниках при обнаружении точечных объектов //Техника средств связи, Сер. Техника телевидения, 1983, Вып. 2, c. 17—27.

6. Андреева К. П., Иванов В. Г., Новоселов С. К. Выбор конструктивных параметров телевизионных камер с высокочувствительными матричными фотоприемниками //Техника средств связи, Сер. Техника телевидения, 1984, Вып. 6, c. 29—36.

7. Смирнов В. Д. Энергетическая эффективность оптических систем оптико-электронных приборов индикации точечных объектов. // Техника средств связи, Сер. Техника телевидения, 1976, Вып. 1, c. 68—73.

По докладу Мартышева Ю. В., Смирнова В. Д., Тетерева А. А., Троицкого А. С., Ярчук М. В.: трудов XIV Всероссийской научно-технической конференции «Современное телевидение»
