Возился с очередной бритвой, получалось как-то не очень, несмотря на убирание каверн и сколов, какие-то дефекты на РК остались, хотя я дважды полностью, как мне казалось, снёс всё безобрание на тонкой шкурке, засаленной графитом. Всё равно, при заточке, что-то вылезло, правда, теперь уже не столь критичное. Реагировала сталь на выбранные абразивы тоже не лучшим образом, после этапа собственно заточки, выяснилось, что "новодельный" жёлтый бельгиец этой бритве противопоказан в любом виде, Грей Алания тоже, водник на 5000 грит категорически противопоказан, на BBW и на фиолетовом сланце ситуация более-менее удовлетворительная. В конечном итоге, актуальным оказался такой сет: заточные камни те же - синтетический водник суэхиро 1000\3000 грит, затем тюрингский шифер с суспензией фиолетового сланца, затем чистый. Ну а далее надо было решать с префинишем и финишем. В результате был использован "рубанковский" Блэк-транслюцент арканзас:

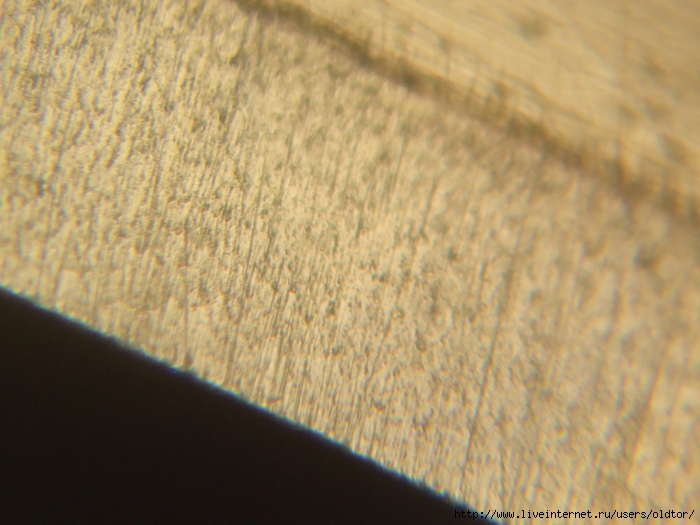

После него фаска в увеличении 100х+++ выглядела вот так:


Кстати, на нижнем фото видно, как каверна, имеющаяся на полотне, проявилась на фаске - такая змеевидная гадость, которая проникла очень глубоко, и несмотря заточку, затем её переделывание, всё-таки осталась невыработанной. Хорошо, что на РК не выходит.
Собственно, кромка уже резала волос на расстоянии в 4-5мм. от точки удержания, но делала это слишком агрессивно - арканзасом я всё-таки не выполнял доводку, а просто сделал тонкую заточку, и свою задачу он выполнил - привёл кромку к некоему одному знаменателю и равномерности проработки, убрал слишком уж явные "лохмы" и заусеночные явления с РК, которые на любом другом опробованном абразиве, на этом этапе работы неизбежно появлялись, а далее, при попытке даже очень мягко их убрать подрезанием, тянули за собой фрагменты РК. Феноменальная способность арканзаса убирать такие вещи даже на очень капризных сталях очень пригодилась (попытка вычистить эти артефакты суспензиями на этот раз потерпела фиаско - убираться-то они убирались, но опять таки оставляя мелкие задирчики в рисках). Далее мне требовалось слегка вычистить поверхность от риски и обеспечить РК бОльшую гладкость и меньшую шероховатость. Поскольку бритва оказалась несколько капризной, теперь надо было действовать очень осторожно, взять что-то совсем щадяще работающее - сразу по этой поверхности использование какого-нибудь камня с хорошей способностью выглаживать поверхность, могло привести либо к образованию начатка новой заусенки, либо, а может и вместе с этим, к выцарапыванию фрагментов из кромки, где она ослаблена бывшими там кавернами, память о которых, какие-то остаточные деформационные процессы, остались несмотря на убирание каверн, как мне казалось, " с запасом". Поэтому я решил использовать Накаяму, сначала с лёгенькой суспензией нагура от "рубанков", и напоследок, поработать по чистому, слегка влажному камню, наклонив его под 45 градусов, нивелируя влияние веса бритвы на процесс.

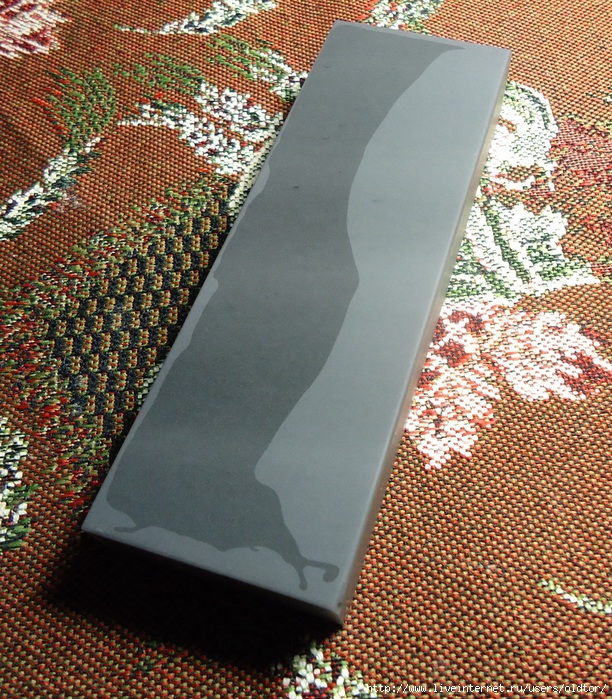

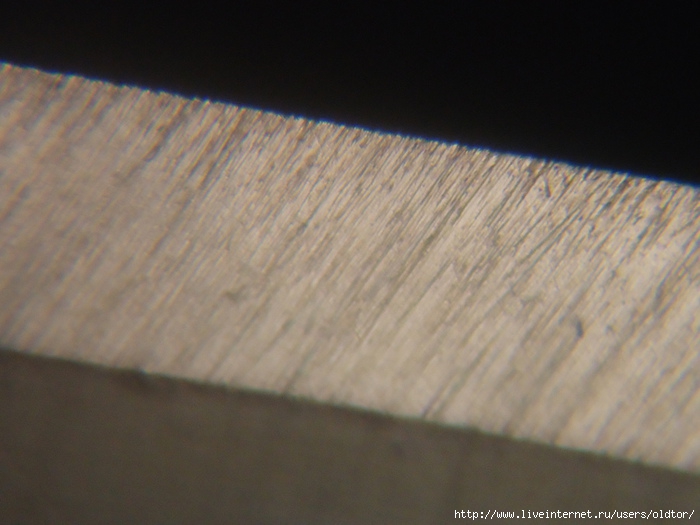

Фото самого камушка и результата финиша на нём:


Вот теперь, наконец, получилось как надо. Кромочка остра и в достаточной степени однородна, тест на рез волоса на весу бритва проходит в 5-8мм. от точки удержания и довольно мягко.
Пришлось здорово с этой бритвой повозиться, но удалось-таки подобрать подходящие камни и в нужном сочетании.

Затачивал сегодня старенький ERN. Впечатления вполне положительные, в заточке оказалась бритва вполне благодарная. Для начала, как обычно использовал водник суэхиро 1000\3000 грит. Обе стороны камня слегка подзасаливались, но засаленность легко убиралась несколькими круговыми движениями нагурой. Получив некоторое впечатление от поведения стали, решил продолжить работу на довольно быстром и довольно мягком фиолетовом сланце - сначала с суспензией, потом без. Фото камушка и фаски в увеличении около 150х после него:


Получив этот результат, решил сразу переходить к финишу, и выполнить его мне показалось наиболее удачно на стареньком тюрингце: фото самого камушка и фрагмент его поверхности, частично с водой, в увеличении около 70х (камень был притёрт последний раз на порошке карбида-кремния F600):


В увеличении даже около 150х разница в визуализации поверхности фасок практически незаметна, однако прорабатывать всю фаску и не было нужды, потому работал сразу на чистом влажном камне, без суспензии и всего минуты три - требовалось сделать кромкочку более однородной и гладенькой - отчасти это на фото слегка заметно:

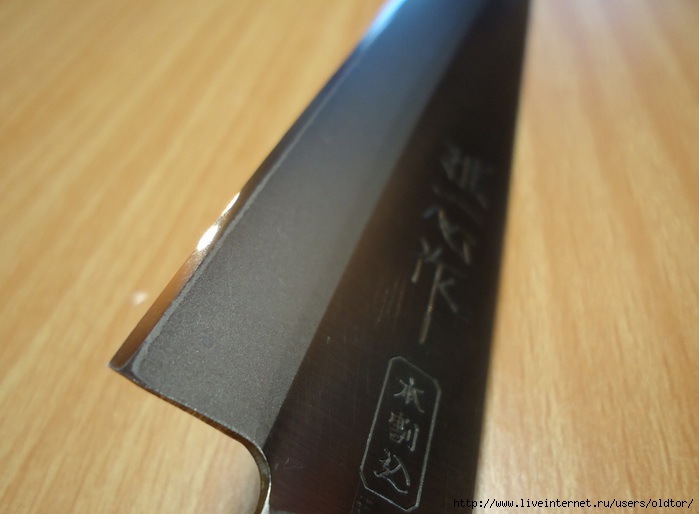

А вот так выглядело всё для невооружённого взгляда:

Далее направил бритву на льняной стропе, затем на чистом кожаном ремне. Рез волоса на весу штатный, бритьё чистенькое и комфортное. Правда, есть ощущение, что есть куда улучшить, так что пожалуй потом попробую какой-нибудь иной вариант финиша.

Переточил свой старенький Boker:

Обдирку делал на индиа, затем заточку на борайдах и финиш на винтажном транслюценте (на том же, что финишировал 440с в предыдущем обзоре по заточке такой стали):

Структура стали гораздо мельче и равномернее, прекрасно затачивается, никаких проблем, тонкая кромка достигается значительно проще. Сделал несколько фото - в увеличении около 70х и 150х:

Ну вот, притёр камушек на порошке КК F220, камушек на удивление оказался твёрдым, порошок я сменил раза 4, в целом его ушло наверное с половинку чайной ложечки. Выделялась желтоватая суспензия, довольно "липучая", а поскольку камушек слегка водичку вбирает, то суспензия активно густела и в процессе ещё сбрызгивал гранитную плитку, на которой ровнял, водой. Потом помыл камень тщательно с мылом и губкой, потому как побаивался, что в кавернах может остаться карбид-кремния. Поточил трамонтину про-мастер, достаточно тонко доведённую, но в процессе эксплуатации получившую несколько задиров и замятий на РК. Как обычно это и бывает при подточке ранее недурно доведённого клинка, первые минуты полторы камень брал сталь не очень-то весело, потом приработался. Камень не засаливается, хотя снятый металл вполне заметен, при работе выделяется тоненькая довольно суспензия, на клиночке обнаружилась тоненькая заусеночка. Скольжение по камню.... неоднозначное. С одной стороны вроде гладенько, с другой, под кромкой скрежещут как будто отдельные зёрнышки. Осмотрел кромку в лупу - вроде тем не менее всё довольно неплохо. Когда же перестал работать широкими размашистыми движениями и перешёл к завершающему этапу работы, точа клинок участками и с малой амплитудой (не превышающей 10мм.) и подбирая давление тщательнее - скольжение фаски по камню стало приятнее, информативнее, глаже и мягче. Да, воду в процессе добавлял, так как камушек её вполне охотно впитывает. В целом на заточку потратил минут 7-8, ногтем кромка ощущается равномерной, действительно риска вполне похожа на результат синтетических водников порядка 500-1000 грит (смотря какого, по какой стали и какова техника работы, потому указываю такой разброс). Острота получилась недурная, очень агрессивное бритьё предплечья и фигурный рез газеты. Чем-то результат напоминает работу грубовато притёртого хиндостана - довольно "редкозубая" пилка на кромке, в сочетании с подглаживанием поверхности, для невооружённого взгляда выглядящей весьма чистенько и подзеркаливающей. Конечно производительность камня с хиндостаном я не сравню - он в этом плане уступает намного.
Резюмируя, могу сказать, что для подточки трамонтины про-мастер, и вероятно, сходных по характеристикам клинков, amakusa вполне подходит. Основной минус камня - не особо приятный тактильный отклик от скольжения фаски по камню. Основной плюс - способность выполнить вменяемую правку не самого маленького кухонника только на нём, и достигнуть вполне рабочей остроты и вполне подходящей однородности кромки. Так что не бог весть что, но за свои деньги - вполне нормально. Теперь надо попробовать на других сталях.
В заключение, пара фото - камушек с водой и фаска затачивавшегося клинка в увеличении около 70х:

Заточил вот кухонник, самым обычным способом - водные камни суэхиро 1000\3000 грит, а затем сделал финиш на яшме - вспомнил, что именно после водников её ещё не успел опробовать. Быстро, удобно, нож остренький с аккуратной кромочкой - волос застругивает, кромка весьма "цеплючая".

Речь пойдёт о клинке из предыдущего поста. Решил всё-таки его переточить получше. Взял борайд 1000 as-9 и проточил по новой финишную фаску. Потом сделал буквально по 15 проходов байкалитом, стал смотреть что там вышло. Вышло гораздо хуже чем было. Конечно у 440с довольно крупные карбиды, но до такой степени((((( Замечу, что на немецкой 440с на стареньком "родном " бокере, такой проблемы не возникало ни разу, да и даже на китайских ножах из 440с что-то я такого не наблюдал, чтобы были настолько крупные карбиды, и чтобы они просто вываливались.. Вот какая дрянь получалась на РК, причём не везде - местами худо-бедно ничего, а местами полный трэш - нормально притёртый брусок продрал сталь как пластилин, да и тактильно чувствуется, что брусок неодинаково берёт сталь на разных участках клинка - где-то зарывается, а где-то чуть ли не скользит. Поэтому где-то вышло более-менее прилично, а где-то ужасно:



Так что надо было переделывать. Для начала взял шкурку и на ней поубирал "дыры" на РК тем же манером, как это делается с бритвами у которых РК в кавернах от коррозии. Затем поработал немного по первой фаске, причесав результат на вашите, затем повысил угол и поработал по второй, выйдя на некоторую остроту, но без фанатизма, так как побоялся, что с кромки опять "посыпется", несмотря на более щадящий абразив. Получилось вот так:

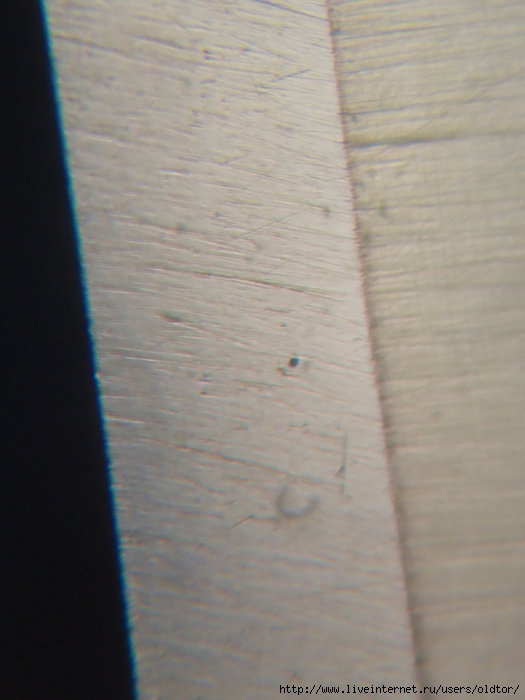

У самой кромки весьма заметно, как выгладилась поверхность:


Далее стал думать, чем сделать финиш... синтетики отпадали по уже понятным причинам, сланцы по другим, но тоже отпадали, микрокварцит погрубее можно было бы взять, нежели тот, которым финишировал в прошлый раз, но что-то не захотелось. Решил взять транслюцент. Визуально поверхность после него не сильно изменилась, разве что стала более матовой, снимал он очень активно, получилось как-то так:


Зато разница заметна на следующих фото, если сравнить их с последней парой фото после работы вашитой:


Видно, что рисочка гораздо мельче и чаще, поверхность в целом более гладкая и чистая, ничего слишком из неё "не выпирает"), кромочка достаточно зубастая, но куда более однородна.
Так что в очередной раз тандем вашита\арканзас меня не подвёл:

Ну и вот так выглядитвсё это для невооружённого взгляда (кстати, хотелось бы отметить, что вышел прекрасный пример того, что более качественно проработанная поверхность, выглядит обычно матово-точечной, как об этом неоднократно говорили и писали профессионалы, а вот более блестящая и "зеркалящая" поверхность первой фаски - представляет собой приглаженность невыведенных рисок от относительно грубоватого абразива и оставлена такой только потому, что в работе непосредственно не участвует и выводить её чище небыло никакого практического смысла) :

Перетачивал клинок из 440с от "Волчьего века". Затачивал на две фаски, основную делал брусочком индиа-медиум, затем индиа-файн от нортон. Вторая фаска выполнена на Борайде сначала 800 СS-HD, затем на Борайде 1200 AS-9, и потом на байкалите тонко доведённом + скругление ребра перехода между фасками выполнено им же. Тем не менее, данный пример скорее фиаско - я не получил той РК, которую хотел. И вопрос в том, что послужило причиной - то ли недостаточно выведенные риски от Борайда, то ли избыточное давление (работал на приспособе, а там мне не всегда удаётся держать требуемое для доводочного этапа давление), послужившее, как вариант, причиной выпадания карбидов - не берусь судить. Ещё может опосредованно дело в том, что изначально "заводская заточка" этого клинка была такова, что по всей длине РК присутствовал прижог и я не уверен, что за те несколько раз, что правил клинок, вывел всё это.
В любом случае, факт в том, что несмотря на весьма недурную остроту и прекрасную агрессию реза, хорошей стойкости, я уверен, я не получу сейчас - ну не выглядит там всё достаточно хорошо для приличной стойкости. Огорчась, хотел было сразу переделать, но из ошибок надо извлекать пользу, так что принял решение сначала клинком поработать побольше, чтобы определить, насколько для стойкости окажется катастрофичной подобное состояние РК.
Вот так это выглядит сейчас:


Может я конечно утрирую, но привык получать более однородную РК и прогнозируемую стойкость. Хотя, ещё года полтора назад, подобный вариант финиша наверное бы меня весьма порадовал...

Стал выбирать, чем мне охота сделать финиш этому клиночку, и что-то пришло в голову, что давненько не брал я в руки awaseto))
Ну и заодно попробовать его в качестве финиша, а то предыдущие пробы в этом ракурсе меня не слишком порадовали - камушек всё-таки мягковат и больше для углеродки явно.
Тем не менее, получилось вроде недурно - засаливание присутствовало минимально, легко стиралось с водой просто подушечкой пальца, выделялась небольшая суспензия. Поработал сначала по имеющейся фаске, затем, когда она стала равномерно и довольно плотно прилипать к камню, слегка увеличил угол, а на последок сгладил переходы между фасками. Получилось весьма остренько, волос равномерно по всей длине РК застругивается непринуждённо. Фото самого камушка и фаски в увеличении около 70х:

Наконец-то прихватил домой рабочий ножичек, на предмет переточить его, а то правка на скорую руку на работе при скверном освещении и на ограниченном наборе абразивов надоела. Заточен клинок последние несколько раз был на алмазе и на грубоватом кварците, лишь слегка пригладившим риски от алмаза. Ну и поскольку режутся упаковочные материалы, в том числе весьма обильно "сдобренные" пылью, да и скобы, саморезы, гвозди, проволока, попадаются, клинок в очередной раз "словил гвоздя". Но и без этого клинок уже превратился в нечто ужасающее, сплошные царапки от песчинок, толком невымывающийся из такой шероховатой поверхности фасок клей от скотча (с более гладких фасок он прекрасно стирается с помощью WD-40), щербины и замины. Вот так это безобразие выглядело перед переточкой - вид невооружённым взглядом и в увеличении порядка 70х:



Собственно давно пора уже было перетачивать как следует, так как при подобной заточке "на коленках" на скорую руку и при недостаточной освещении, время между правками неизбежно уменьшается, нож приходится править всё чаще и чаще, заминается кромка всё более охотно.
Для убирания грубых щербин и заминов я взял Нортон кристалон файн, у которого одна сторона "из коробки", а другая притёрта на порошке карбида-кремния F220. Как я ранее уже писал, для кристалона характерно то, что несмотря на маслянистую пропитку, он в состоянии работать с водой в качестве СОЖ, и давать некоторую суспензию - в результате, варьируя давление, наличие\отсутствие и консистенцию суспензии, можно выбрать режим под конкретный этап работы. Более грубый кристалон я брать не стал, по этой стали и при довольно скромной ширине подвода и файна для заточки более чем достаточно по производительности. Затачивал я на 15 градусов половинного угла, имея ввиду повышать угол на следующих этапах работы. Фото кристалона с суспензией, фото фаски в процессе работы и то, как она стала выглядеть после того, как с кристалоном я закончил:



Что мне ещё нравится в работе на кристалоне с водой, так это то, насколько менее капризная получается заусенка, чем нежели на нём работать с маслом. По крайней мере в некоторых случаях (в работе с маслом есть свои преимущества).
Далее я взял Lily White вашиту:

Поработал ею по всему подводу, затем слегка увеличил угол, получив суммарный 34 градуса (на фото слегка видно границу повышения угла):


Риски от кристалона в целом убрались, хотя слегка проглядывают их остатки местами, впрочем это было ожидаемо при том, как немного времени я потратил на работу на вашите, тем более, что потом всё равно планирую выполнить ещё одно повышение угла, или узенький микроподвод и сделать доводку, правда уже не сегодня.
На работу с кристалоном я потратил минут семь и на работу на вашите минут 10.

Недавно взялся поправить кухонник из мягкой X50CrMoV15. Заводская заточка была примерно на 38 градусов, после первого применения РК получила аццкие замины и задиры. Взялся его поправить. На приспособе выточил косяки брусками индиа медиум и индиа файн, затем слегка "зачистил" фаски вашитой. Затачивал сразу на 40 градусов (клинок предполагается использовать для разделки птицы в т.ч.).
Далее я сделал микроподвод на гусевском микрокварците, притёртом на порошках карбида-кремния до фракции F400, т.е. довольно грубом (обычно я микрокварциты использую для доводки и куда более тонко доведённые). Микроподвод делал на суммарный угол в 50 градусов. Но после того, как закончил, подумалось, что при такой мягкой стали и вероятном грубом поюзе, это слишком большой переход, и решил выполнить переходную грань, уменьшив угол. Т.е. строго говоря, это ошибка - надо было подумать заранее и делать более постепенное увеличение угла, наверное, но сделал, как сделал. Потом спрошу, как оно себя поведёт в работе. Вот так выглядит всё это в увеличении около 150х+:

Общая ширина подводов около 1,2мм., микроподвод невооружённым взглядом практически не виден, что-то заметно стало только после создания дополнительной переходной грани.
На всю работу ушло около 45-50 минут.

Поправил тут свой "зимний edc" - милю из cpm s30v, ранее заточенную на хиндостане, который кстати, "жрал" эту сталь неожиданно резво.

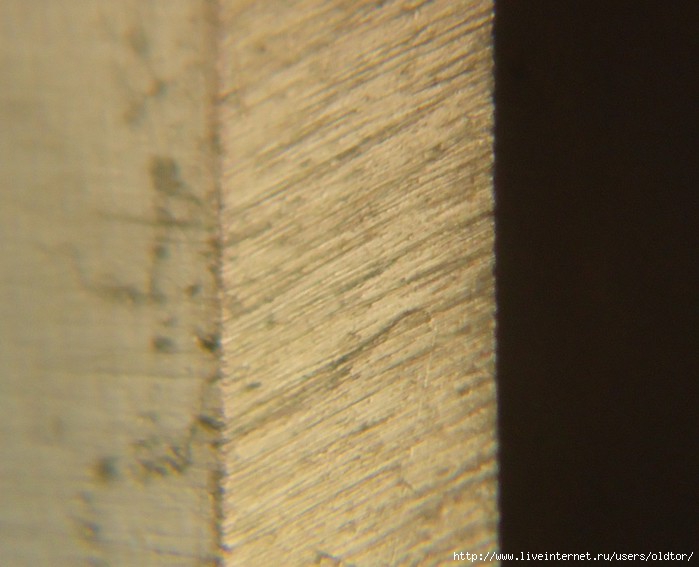

Вот так выглядела фаска после него (увеличение примерно 70х):

Финиш специально был оставлен таким, так как в основном ножу предстояло резать на работе продукты на обед, да упаковочные материалы. Тому уж где-то месяца три как, с тех пор, разумеется, посадил несколько заминов и даже умудрился пару сколов посадить, ощущаемых при проводке по РК ногтем.
Но пока что перетачивать как-то не хотелось, поэтому просто слегка поправил клинок на стареньком арканзасе-транслюценте KBJR с каплей оливкового масла, повысив угол, а затем "зализав" фаски в линзочку. Потратил минут 10. Надо сказать, что съём после хиндостана арканзасом оказался довольно активным, изменение характера прилипания фаски значительное. Тактильно вообще казалось как будто затачиваешь какую-нибудь 440с))
Вот так стало выглядеть после правки:

И вот ещё фото у самой РК в увеличении 150х+:

Одну зазубринку до конца не вывел, правда, но ничего, через месяцок переточу поаккуратнее. Сейчас её остаток всё равно не ощущается ногтем, в доступном увеличении еле виден, рк режет однородно, волос застругивает по всей длине одинаково.

Я готов "покачать" бытующее мнение о "медленности" камня гуанси.
Перебрал я этих камней немало, себе постепенно подобрал пару, практически идентичных, обладающих визуальными признаками тех, что обычно определяют как "14.000" и "15.000" грит. Как уже не раз писал, в т.ч. в большом фотообзоре по гуанси, практической разницы в тонкости работы сравнительно с определяемыми, как "12.000"грит, я не обнаружил, разве что на полосатых "14.000" и "15.000" чуть более мягкое скольжение фаски.
В результате у меня оказались два практически одинаковых камня, один тонкодоведённый и выглаженный от работы, для применения на опасных бритвах, а другой, притёртый на порошке карбида-кремния F400 - для ножей.
И тут, решая, чем бы мне продолжить заточку очередной тестовой бритвочки после водника 3000 грит, я подумал, а чего бы это мне не опробовать грубо притёртый гуанси?
Для начала я, побоявшись посадить задиры на и так не самую однородную (в первую очередь из-за многочисленных каверн от коррозии) кромку, навёл на нём суспензию рубанковской нагурой.
Фото камушка с нагурой, фото камушка отдельно и фото результата после грубо притёртого гуанси с нагурой - время работы, примерно 3 минуты:



Камень активно принялся за работу, шла фаска по нему совсем не гладко, но однородно, если можно так выразиться - съём очень ощущался. Поработал круговыми, сеткой, глянул в микроскоп и решил, что суспензию можно смыть. Поработал на чистом минуты полторы:

Разумеется, риски от 3000-ника я не вывел, да и не ожидал, что это произойдёт. Но заострение кромки произошло мощное - она без труба стала резать волос и застругивать его. Правда кромка вышла оооочень агрессивной.
Ну а далее я взял да и перешёл на другой гуанси, тонко доведённый и выглаженный:

И вот тут я удивился - кромка щла по камню медленно и с усилием, довольно ощутимо прилипала, а вода и слегка выделившаяся суспензия стали моментально темнеть от снятого металла - вот тут этот гуанси и показал, что снимать-то он умеет - всё, что было надрезано предыдущим, он прекрасно начал выскабливать с фаски, оставляя достаточно чистую поверхность, на которой остались лишь следы ещё от 3000-ника. При этом, несмотря на сильное прилипание, я не ощутил тенденции на существенный завал угла, но выход на РК не заставил себя ждать. Поработал минуты 4, затем смыл суспензию, помыл бритву, уменьшил давление и поработал ещё пару минут до того, как при работе сеткой фаска не начала одинаково во всех направлениях движениях гладенько нежно скользить по камню. Вышло вот так:


Конечно, вышло не так чтобы здорово, но контролируя процесс, например, лишь в лупы 10х-60х, и пользуясь ногтевым тестом, я бы не сомневался, что там всё в порядке - ощущается кромочка гладенькой и однородной. Конечно в увеличении около 150х недочёты видны, так что есть куда улучшать. Другое дело, что задача была другая - попробовать что могут последовательно применённые гуанси одного типа но с разной степенью доводки их поверхности.
Ещё раз можно сказать, что все определения "гритности" природников - полная чушь и ерунда, а гуанси вовсе не такой медленный камень, как принято считать. Просто надо пробовать и сравнивать.
Часто, по-моему вообще мы заблуждаемся относительно грубости или тонкости работы тех или иных камней, так как работаем ими не по некоей, взятой за эталон, тестовой поверхности с _определённой шероховатостью_, но работаем каждым _навскидку более тонким_, после какого-нибудь _навскидку более грубого_.
И потому, и риски от предыдущих абразивов считаем частенько "неоднородной работой тестируемого камня", и скорость работы определяем, работая не по поверхности _заведомо тоньше доведённой, чем может обеспечить тестируемый камень_, а по поверхности, изрезанной предыдущим, более грубым абразивом, а потому, один и тот же камень, может показать и эффективный съём и крайне неторопливый - всё зависит от того, как он подготовлен к работе и по насколько "разрыхлённой", взрезанной прежним абразивом, или наоборот, доведённой и уплотнённой поверхности мы им работаем.
Тем не менее, для любителей цифр - моя практика, и не только моя, показали, что доведённый на порошках КК до F1200 гуанси, определяемый, как "12.000" и "14.000-15.000" грит, оставляет риску сопоставимую по ширине, но менее глубокую, нежели шэптон про 12000.
Гуанси, притёртый до F400, оставлять риску может на уровне чуть тоньше 5000 грит водника на твёрдой связке, правда опять-таки чуть менее глубокую и клиновидную, и более округлую. Это, разумеется, если вышеуказанными камнями и брусками работать в одном направлении движения. Если начать работать сеткой и круговыми, вообще менять направление, вычищать фаску, то разность характера этих абразивов любое подобное сравнение несравниваемого, сводит на нет.

Недавно появилась у меня ещё одна вашита, благодаря участнику раздела verjun.
Вашита "безымянная", весьма "грызучая", мне очень даже понравилась. Вот такая вот:



Кухонник, который я правил - всё тот же, уже не раз мелькавший в моих обзорах - основной моя "работяжка" на кухне: Kanetsugu из aus-8. Всё подумываю сменить его на что-то более интересное, но вообще, он работает очень даже симпатично. Посадил я ему тут несколько заминов, да кроме того, он всё не может мне простить грубой правки на Индиа медиум - после неё он повадился сколы на РК выдавать, несмотря на то, что я его уже с тех пор не раз подтачивал - это к слову о памяти стали, кстати. Ну так вот, поработал я на вашите с оливковым маслом нерафинированным, первого холодного отжима - несмотря на её пористость и грубоватую притирку, это масло создаёт достаточно стабильную плёнку на рабочей поверхности камня. Поработал от силы минуты 4, и этого хватило, чтобы микросколы и замины, ощущаемые при проводке по РК ногтем, но не видимые невооружённым взглядом, убрать. Вот что получилось:

Далее я поленился применить что-то "переходное" к финишному этапу, например какой-нибудь сланец погрубее и с суспензией, и сразу перешёл к яшме. Приноравливаясь и чутка увеличивая угол, поработал ею минутку, сохраняя прежнее направление движений, а затем, стал работать вдоль кромки. Рёбра рисок от вашиты я снёс, при этом рисок продольных от яшмы так и не увидел в увеличении под 70х. Вдоль РК поработал минуты три максимум, после чего кромка весело и непринуждённо стала застругивать волос из бороды:

Далее я решил, ради повышения агресси реза (хотя она и так, надо сказать, засчёт остатков рисок от вашиты была весьма приличная), нанести рисочки и обычным образом - чуть поработал, около минуты.
В процессе работы на яшме делал фотки. Для начала сам камушек (помытый и обсыхающий перед работой - мыл в горячей воде, как показала практика, камень под масло, не должен быть холодным):

Ну и фото промежуточных и конечного, результатов на фаске, в увеличении около 70х:



Что порадовало - буквально за несколько минут, из ножа с заминами и микросколами, получился нож, способный застругивать волос и обладающей завидной агрессией реза, несмотря на весьма рядовую стальку и значительный шаг зернистости применяемых абразивов. Также очень порадовал результат работы яшмы вдоль РК - ни намёка на подрезание, никаких отдельных рисок, очень тоненькое и щадящее убирание рёбер рисок от прежнего камушка. Хотя арканзас и делает это чище и сносит риску совсем, но зато в данном случае, я сохранил агрессию реза остаточную от вашитки. Наверное можно заметить, что я сначала неосознанно, а потом осознанно, всё время сравниваю яшму с любымыми мною арканзасами)) Пока что я готов констатировать, что сравнивать их с позиции "что чем заменить", явно не стОит - у каждого камня есть свои преимущества, всё же они разные и имеют свой характер. И в арсенале я не готов отказаться ни от одного из них. Тем не менее, скажу, что немного напрягло: яшма, в отличие от арканзаса и микрокварцита, куда больше склонна на подобных сталях, вытаскивать некие "артефакты" с кромки, эдакий микрозаусенчик, который, правда, убирается без проблем проводкой по куску пробки, а то и просто при окончательной направке клинка на чистой коже, наклеенной на бланк. Арканзас создаёт такой эффект реже, при смене направлений движения куда охотнее сам же подрезает такие явления. Зато яшма даёт свой особенный характер риски и характер РК, который мне в резе очень понравился.

Не так уж редко, среди старых бритв мне попадались очень мягкие, да и не только мне. Иногда из-за того, что при "реставрационной" полировке их отпустили, иногда, вероятно, просто косяк производителя, но факт есть факт - некоторые бритвы настолько мягки, что выровнять им кромочку, добиться нормального бритья - довольно сложно - либо получается очень острая и некомфортная кромка, либо очень комфортная, но не дающая по-настоящему чистого бритья. Кроме того, срез волоса выходит в обоих случаях не тот, которому можно порадоваться - довольно быстро, иногда уже часов через 6-8 проведя ладонью по щеке, уже чувствуешь дискомфорт. Лично для моей физиономии и щетины, при хорошо заточенной и доведённой приличной бритве, нормально ощущать что что-то появилось - через часов 12, а при превосходном бритье - часов через 20 - через сутки.
Среди прочих попалась одна такая бритва, старая английская. Мало того, что с кавернами, которых много, они мелкие и их сложно убрать - только одни уберёшь, на кромку норовят вылезти другие. Но это не самое ужасное, в конце-концов удалось выйти на более-менее равномерный "слой".
Вообще, видя на кромке вот подобное:

(фото, правда, не с этой бритвы, а просто приведённое для примера),
стоит предполагать, что каверны пронизывают сталь насквозь, и навряд ли только на одном участке РК, кроме того, для них характерно и расти как бы "вовнутрь" - снаружи мелкое пятнышко, начинаешь его выводить, а оно только растёт. Ну да ладно, сейчас речь не об этом, затронул этот аспект постольку, поскольку он частенько сопутствует многим стареньким бритвам.
Выровнять кромку никак не удавалось, любой абразив и практически любой техникой работы давал на РК неоднородную "расчёску" - из кромки просто вываливались и вырывались, а на сланцах, можно сказать "вымывались" фрагменты. Лучшее, что удавалось получить, выглядело довольно паршиво и так же паршиво брило:

даже весьма тоненькие сланцы, оставляли крупные борозды, на которые можно было бы плюнуть, если бы РК получалась хорошей, но этого никак не происходило.
Подумав, что наверняка в процессе многих проб, РК уже "устала", снёс всё на воднике cerax 707, затем на suehiro 1000\3000, работая только с суспензией, затем перешёл на свежепритёртый тюрингский шифер, опять-таки с суспензией, т.е. помимо прочего, старался создать на фасках явную линзу. Затем взял чёрный Norton-Pike BlackHard арканзас, минут 20 работал им, используя масло чуть в большем, чем обычно, количестве, круговыми движениями, сеткой, а под конец, убрав масло почти полностью, вдоль РК короткими движениями вперёд-назад по 3-4мм. Кстати, перед работой на арканзасе, я его вымыл в горячей воде, дал обсохнуть, и только потом наносил масло - как уже давно выяснил, на холодном камне масло ведёт себя не совсем так, как хотелось бы.
Далее я перешёл на гуанси, наведя на нём суспензию от гуанси же. навёл суспензию достаточно густую, как только почувствовал, что фаска перестала скользить по камню и "принялась" (после арканзаса сразу, если им всё проработано тщательно - более нежно работающий камень берёт сталь с трудом), разбавил суспензию и начал работу сеткой. Когда характер прилипания фаски и скольжение во всех направлениях движения стали одинаковыми - вовсе смыл суспензию, наклонил камень под 45 градусов и убрал давление на "ноль". таким манером поработал ещё минут 5. Вот теперь результат стал подходящим - фаска конечно выглядит "не айс", зато только на этой паре камней и такой методой, удалось достаточно выровнять кромку, сделать её достаточно гладенькой и остренькой. Линзообразность должна помочь бритвочке всё-таки не мяться так уж скоро.
Итак, фото используемых на префинише и финише камней, и фото конечного результата на фасках, в увеличении около 150х:



Наверняка у многих появится вопрос, а что такого нового тут?
А вот что - да, камни, хоть и весьма хорошие и арканзас весьма редкий, но не настолько, т.е. ничего особенного, никаких безумно редких "волшебных" абразивов не использовалось. Достижение приличного результата - следствие просто несколько иного подхода - понимание того, что кромка устала и её надо глобально обновить, убрав сколько-то, понимая мягкость и "фольговость" стали, соорудил "линзу" в большей степени, чем обычно мне нравится и устраивает, тщательность подхода к количеству и консистенции СОЖ, основанная на хорошем знании своих камней и их поведения, особенно "в паре". Т.е. куда больше головой и руками, нежели камнями. Хотя конечно, была возможность выбрать из многих камней именно эти два экземпляра на самую ответственную часть работы. Можно наверняка сделать и лучше, можно наверняка и другими абразивами, но вот мне пока что удалось побороться с проблемой именно так, и вроде небезуспешно.

Одолжили мне тут на попробовать тонкий хиндостан, не знавший масла.
Очень любопытный камень - во-первых, он наиболее тонкий из тех, что мне довелось пока попробовать, во-вторых, я ещё не видал столь мелкой "полосатости". Вообще, складывается впечатление, не знаю, насколько верное, что чем мельче у хиндостана полоски, тем он плотнее. Правда тут нельзя проводить однозначную параллель с тонкостью работы. В первую очередь разница плотности заметна по скорости впитываемости воды и по тактильной разнице в работе. По тонкости же получаемого результата всё не так просто и очевидно, надо ещё пробовать и на разных сталях.
Итак, стал пробовать на кухоннике из банальной аус-8. Для начала "освежил" клинок на вашите Lily White:


Как видно, остались заметны остатки границ лёгких повышений угнла при предыдущих правках, но в целом вашита подвод проработала и на кромку вышла.
Далее взял хиндостан - вот его фото:




Кстати, он зачем-то покрыт лаком, видимо из-за некоторой трещинноватости на нижней стороне, но лучше бы его покрыли лаком только снизу, или покрыли бы например, поксиполом, а то лак по бокам впитался и на рабочей стороне более тёмные участки у боков - как раз похожи на впитавшийся лак - камень-то впитывает дай бог. И хотя в работе я не заметил пока, чтобы там иначе шла работа, но всё-таки. Тем более, что лёгкую суспензию камушек медленно, но выделяет, да и наводить оную иногда нужно, а пропитанные лаком участки тут и дадут о себе знать, вероятно.
Вообще в работе камень очень даже понравился, работает тоненько и довольно быстро, кромку оставляет весьма резучую. Вот так выглядел результат в увеличении около 70х:

Намедни затачивал нож из одной из своих любимых углеродок, наверное, из хвг.
Угол был сильно завален многочисленными правками, так что для начала выправил фаски на приспособе, с помощью india medium и fine. Затем собственно начался наиболее интересный этап работы. Взял я вашиту, и стал зачищать рисочки от индиа. Вашита одна из самых моих быстрых, недурно выглажена, но снимает оперативно, особенно если варьировать направление движений при работе. Фото камня целиком, фото его поверхности поближе с зумом мыльницы и фото в увеличении (через лупу 30х):



В результате получилась довольно-таки чистенькая поверхность фасок, матоватая, но с весьма агрессивной кромкой:



Затем я сразу перешёл на арканзас, взяв один из самых "быстрых" своих Нортонов:


Первым делом, сделал на нём по нескольку проходов вдоль РК, затем слегка поработал круговыми движениями, и уже стал наносить рисочки под требуемым наклоном:



Поймать на фото именно рисочки уже было сложновато, так как невооружённому взгляду поверхность уже кажется довольно-таки гладкой и подзеркаливающей:


Получилась чрезвычайно резучая и острая кромочка с вкуснейшим резом. Всё-таки пара вашита\арканзас - наверное для меня наиболее универсальна и приятна в работе!

Опробовал два новых камушка на опаске поподробнее. Первый камень - красный сланец от Лянторец 2. Кстати, можно сказать точная копия по породе, купленного мною у Иван-3 в прошлом году красного сланца. Тот сланец у меня по результатам проб, прижился на ножах и довольно грубовато притёртый, порошке эдак на F400, к тому же с маслом. Этот же явно притёрт весьма тонко (я его не перепритирал) - мне вполне понравилось использовать его с водой - работает на уровне не слишком тонко притёртой "старой" Грей Алании. На бритве не супер, но вполне подходит для не слишком взыскательного префиниша.
Т.е. я бы сказал, что этот экземпляр и экземпляр от Ивана-3 - точно одна и та же порода, а разность моих предпочтений в плане области использования и выбора СОЖ - исключительно продиктованы вариативностью работы сланцев, в зависимости от подготовки их поверхности к работе. Итак - фото камня и фото фасок опаски после него в процессе работы (увеличение 130х+):






Да, кстати, бритва была уже юзаная и подсевшая, а перед пробами красного сланца я прошёлся ею по тонко доведённому и выглаженному BBW, чтобы получить заведомо более чистую поверхность и наблюдать потом результат именно красного сланца, так как он грубее. Ну и в целом резюме таково, что всё-таки этот красный сланец актуальнее наверное использовать на ножах, а не на бритвах, так как иногда нет-нет, да оставит отдельные заметные куда более грубые царапки.
Но пробы были продолжены, и в качестве финиша была взята яшма от Мони, которую я тщательно притёр на порошках карбида-кремния до фракции F1200.
Кстати, хотел бы заметить, что из двух видов оливкового масла, которые я обычно применяю, на яшме мне значительно больше понравилось использовать нерафинированное первого холодного отжима.
Взявши яшму, первым делом поработал вдоль РК, затем немного круговыми движениями, а затем стал делать "сетку" в соотношении примерно 3:1. Т.е. грубо говоря количество проходов по каждой фаске с требуемым к финишу направлением наклона в три раза было больше, чем количество проходов в противоположном направлении. Комбинирование не запомнил, т.е. с какой частотой и после какого количества проходов в одном направлении, выполнял какое количество в другом, да это и не информативно, так как выбирается это в процессе работы интуитивно, на основании тактильного отклика от скольжения кромки - от прироста гладкости и шелковистости скольжения, ослабления "сопротивления" камня скольжению по нему фаски. Масло в процессе работы менял один раз, наносил его тонкой плёночкой, вся работа "сеткой" велась сугубо _на_зерно_.
Фотки самой яшмы и результата её работы:







На последней паре фото видно самый краешек РК более светлой линией - это, похоже, те самые "реснички", очень равномерные и одинаковые.
После красного сланца бритва распускала волос вдоль, после яшмы резала на весу в 4-6мм. Далее я сделал по 50 проходов на сторону на чистом ремне из лошади и рез волоса получил на расстоянии 10-12мм. от точки удержания. Да, ещё момент - есть много камней, которые при хорошем выглаживании фасок, оставляют на РК заметный рельеф, а с яшмой удивился, что при кажущейся грубости "сетки" на фасках, самую кромочку получилось вывести достаточно гладенько.
Что касается бритья, то оно было.... непривычным. долго не мог приспособиться и выбрать наиболее оптимальный угол наклона бритвы по отношению к обриваемой "поверхности", а также степень натяжения кожи. Но приноровился - вышло чистенько и комфортно, хотя, честно говоря, на тонких арканзасах я научился получать более высококачественный результат по ощущениям, в т.ч. на этой же бритве (старенькая "немка" средне-жёсткая). Такое ощущение, что у подходящих для бритв арканзасах аналогично доведённых, выглаживание присутствует в бОльшей степени, а яшма дала преимущественно, хоть и аккуратненькие, неглубокие и округлые, риски. Да и работа вдоль РК по "сносу" рёбер рисок от предыдущего камня и вообще всяческих "артефактов", у арканзаса, по-моему поинтереснее происходит - он как бы "чище" всё это "срезает" и за меньшее количество проходов.
Хотя я могу здорово ошибаться, поскольку если мой опыт работы с арканзасами насчитывает уже несколько лет, а подробные пробы яшмы я начал только сейчас - ранее они были бессистемны и редки. Ну что же - будем пробовать и тестировать дальше, главное чтобы несмотря на сезонные авралы на работе, хоть изредка хватало бы времени на любимое занятие, а то и камней ещё лежит и ждёт проб, и бритв тоже немало, а времени катастрофически не хватает..

Презентовал мне уважаемый участник Ганзы Лянторец2 пару камней на предмет проб и написания отчёта. Пока что руки дошли только до одного камня и очень он мне понравился и заинтересовал! Поэтому размещаю фото в этой теме - может кто-нибудь поможет как-то определить, хотя бы в общих чертах, как этот камень правильнее называть.
Итак камушек - основная, рабочая сторона и необработанная нижняя:



Подробный осмотр камня выявил что в нём есть регулярные, хоть и редкие крупные включения чёрного цвета, есть они и на изломах, есть и на рабочей стороне (притёртой на порошке карбида-кремния до фракции F1200). Но в работе их влияния я пока что не заметил, что приятно. Итак, фото подробнее:




Что касается работы камня: скольжение по нему фаски весьма мягкое и приятное, тактильно информативное. При работе с водой выделяется некий намёк на суспензию, но очень незначительный. Некоторое засаливание присутствует, причём практически сразу же:

Именно поэтому, в первую очередь, было решено опробовать камушек с маслом. Темнеет масло интенсивно и сразу (но свежей каплей масла камень легко очищается - никаких проблем):

С маслом понравилось больше. Вообще камень работает довольно быстро для своей тонкости, а он весьма тонкий и рисочку оставляет весьма частую и аккуратную, очень неглубокую. Невооружённому взгляду же фаска кажется недурно зеркалящей:

А вот результат его работы в увеличении около 150х:


Кромочка получается весьма остренькая, после камня проходов по 12 на сторону на коже, наклеенной на бланк, и РК застругивает волос. Что касается "зернистости", то работает он тоньше Грин Бразилиана, при сопоставимой скорости работы - ранее в дневнике я выкладывал фото результата работы Грин Бразилиан на этом же ноже в сходном увеличении - можно сравнить.
Камушек работает настолько щадяще и аккуратненько, что собираюсь его опробовать и на бритвах.

Опробовал яшму от Мони на бритве. Получилось не блестяще, бритва тем более из разряда "тестовых", ибо много каверн, периодически вылезающих на РК - одни уберёшь, другие вылезают. Но тем не менее - после яшмы рез волоса на расстоянии 3-5мм. от точки удержания, далее чистая кожа, порядка 50-ти проходов на сторону - рез волоса в 12-15мм. Бритьё не самое шикарное, но весьма удовлетворительное по чистоте и комфортности. Думаю, что приноровившись к яшме получше, и на чуть более твёрдой бритве всё должно получиться значительно интереснее. Вот так выглядел результат в увеличении около 150х:

Получил на днях яшму от Максима (Моня) и вчера немного её притёр на КК, до F600 правда только, и слегка посравнивал на трамонтине про-мастер с гусевской, которую мне одолжили на попробовать.
Вообще такое ощущение, что камни практически идентичны по расцветке, даже намёк на некоторую "полосатость" если присмотреться, очень похож. Кстати, заметно это только если камни намазать маслом - под водой почему-то это видно хуже, по крайней мере моя мыльница поймать этого не хочет. Вот со вспышкой и без, оба камня под маслом - Монина справа, которая потолще, покороче и ровная:


Работал попеременно на обеих яшмах, разница еле уловима и по-моему состоит лишь в неидентичной подготовке поверхностей камней. Количество масла было одинаковое, скорость и степень его потемнения тоже, единственно показалось, что по яшме от Мони скольжение чуть более мягкое тактильно. Фаска здорово зеркалит, но удалось поймать ракурс, при котором видны рисочки - правда я не уверен, что там не закралось рисочек от камня которым последний раз нож правил (кстати, не помню каким, так что на пробы всё это ни разу не тянет - так, первое знакомство). Увеличение около 70х:
