Фото самого камня и фасок в увеличении около 70х :

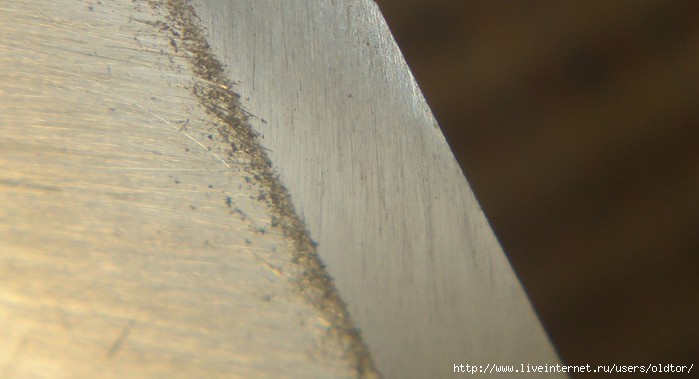

Работал на хиндостане после India Fine. Использовал боковую сторону Хиндостана с водой:

Невооружённому взгляду поверхность фасок предстаёт в таком виде:

Попробовал Crystolon coarse и fine на cpm s30v. Всё недурно, но есть две особенности:
1. Если брусок не притёрт на свободном зерне, из него может вылетать зерно либо его довольно крупные фрагменты - этим продиктованы заметные на фото несколько хаотичные царапки.
2. Заусенка очень и очень здоровая и устойчивая.
  Зато работают очень быстро бруски и оставляют под невооружённым взглядом  достаточно аккуратную поверхность.
 Два фото после работы Coarse и затем, два фото работы Fine:





Опробовал кристолоны медиум и файн на приспособе Ермак-4, затачивал Boker из 440с:

  Вот так выглядела работа медиум:


Вообще такое впечатление, что работает он по этой стали слишком грубо и агрессивно, причём, чуть подзасалившись, начинает приглаживать рёбра рисок.
 Ладно, взял файн - заусенка очень мощная получается:


 Подрезал заусенку "сеткой" и сменил направление рисок, оставив под конец практически перпендикулярное, работая с слабым давлением и на слегка подзасалившемся камне - видно, что сделал небольшую "ступеньку", но поверхность фасок хоть и подвыгладилась здорово, кромка осталось  довольно грубой:

Поскольку такой финиш мне разумеется не годился, я взял Boride 1200 as9 и на нём закончил заточку, скруглив ступеньку и переход спуск\подвод:

Под другими ракурсами поверхность уже подзеркаливает:

Под невооружённым взглядом тем более:


  Впечатления от кристолонов пока неоднозначное, похоже, для этой стали они грубы - на воднике 1000 грит, если он подходит этой стали (к примеру, Масахиро s-1000), можно сделать всё то же самое, только быстрее и получить более аккуратную кромку. Хотя может быть, не стоило брать медиум, а сразу брать файн.. Но надо на других сталях опробовать. Думается, что область применения я кристолонам найду))

Взялся я таки вчерашнюю бритву из вчерашнего обзора передоводить, и  решил сделать это на пастах на притире))
 Но, для начала, слегка освежил её на бельгийском Yellow coticule с "рубанковской" нагурой:



Далее взял большой твёрдый сланец с доведённой поверхностью, в качестве притира (купленный в прошлом году у ivan-3 и уже использовавшийся в этом качестве мною ранее):

Использовал дзержинские алмазные пасты ВОМ, разводя их маслом с уайт-спиритом. Для начала взял пасту 3\2 мкм. Вот что получалось:



Работал со сменой направлений движения, что, кстати, вылезло "за ушко, да на солнышко" при переходе на пасту 1\0 мкм. Вообще поверхности уже пора было бы быть глаже, но я не полировкой тут занимался, а предфинишем. Вот что вышло на 1\0 мкм:



 Кромка уже вовсю резала волос, но тактильно по тесту на крае подушечки большого пальца, мне она показалась слишком агрессивной, и я решил финишировать на чистом оксиде хрома на том же притире (в принципе этот камушек слегка вмешивается в работу, но будучи тонко доведённым, при работе с не слишком крупными алмазными пастами до 5\3 включительно, у меня было впечатление, что он даёт свою суспензию в некоем мизерном количестве, на 3\2 слабый намёк на это ещё есть, на более тонких фракциях это неидентифицируемо, возможно не происходит вовсе), слегка стараясь "скруглить" угол. Поэтому, поначалу я сделал упор на чуть бОльшую вязкость получающейся смеси, внеся больше масла и меньше уайт-спирита, а под конец, наоборот разбавил до предельной текучести, работая попеременно ОТ зерна и НА зерно. Получилось вот так (увеличение около 150х):



 Далее сделал по 40 проходов на сторону на чистом ремне и пошёл бриться - вот это другое дело! Очень даже симпатичненько и приятно.
 Резюмируя, хотел бы сказать, что способ хорош, бюджетен, однако требует повышенного внимания к абразивной гигиене и чёткого понимания что именно делаешь и зачем, не в меньшей степени, нежели когда такая же работа выполняется на камнях. Честно говоря, на камнях мне работать проще и быстрее. Но зато интересно было, к тому же я обнаружил, что всё-таки руки и голова кое-что помнят о прежних пробах работы на притире с пастами и своевременно эта память уберегает от явных ошибок (надеюсь).
  С уважением.

Принял решение выполнить правку кухонника Kanetsugu special из aus-8. Требовалось убрать несколько заминов и сделать линзу менее "крутой". Первым делом взял Индиа-Файн, слегка притёртую на порошке КК F600. Работа на ней заняла порядка пяти минут, после файна клинок с брил предплечье "с отскоком", проблем с заусенцем не наблюдалось. Выглядел этот результат в увеличении около 70х вот так:



Да, хоть эта индиа - брусочек под приспособу, но работал на нём вручную.

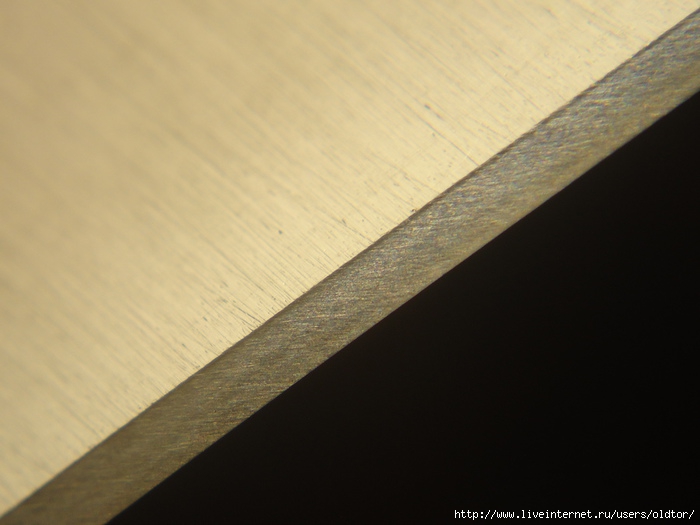

 Далее я взял один из своих арканзасов Нортон, доведённый на порошках КК до фракции F1200 и выполнил на нём финиш. Потратил также около 5 минут. Слегка поработал по всему подводу, затем слегка увеличил угол. Полностью рисочки от индии я не вывел, и не заботился о особенно тонкой РК, тем не менее, получил клинок, который обладает привычной мне остротой и прекрасной агрессией реза. Суммарно на работу ушло около 10 минут. Вот так выглядит результат после транслюцента:

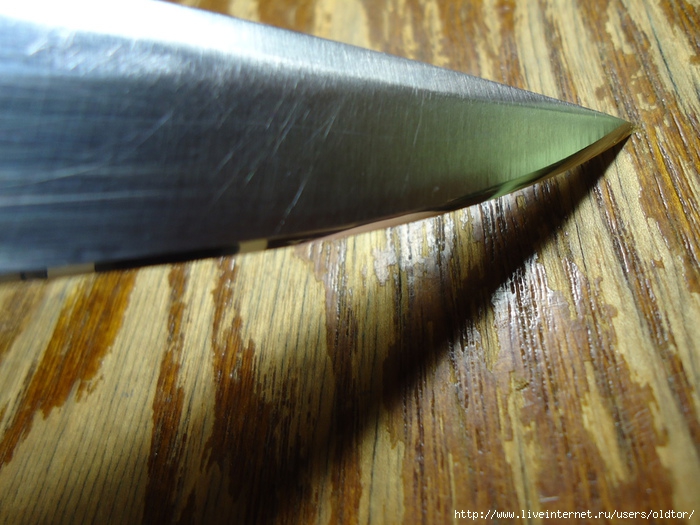

Ну и напоследок, фото самого клинка в "компании" финишного камня:

Попробовал я подробно недавно обретённый " Greywacke Barbers Hone " ,  о котором упоминал несколько постов назад.
  Перед тем как приступить к изучению камня, прошёлся по тестовой бритве  Шэптоном 12.000 грит:

По-моему прекрасно видно, почему она "тестовая" - на кромку постоянно выходят каверны от питтинговой коррозии, что затрудняет эксплуатацию.
 Заметно также, что Шэптон оставляет достаточно глубокую риску и делает кромку избыточно агрессивной - поработал подольше, в т.ч. с отрицательным весом на наклоненном бруске и получил вот такой результат:

 Итак, это была подготовка бритвы для проб камня Greywacke. Притёрт он у меня был на КК F400, что заведомо грубовато, но я решил попробовать. Причём "насухую", что типа рекомендовано. Не заметил ничего, скольжение вроде приятное, но сделав несколько движений сеткой и кругами, обнаружил, что в камушке что-то оставляет отдельные грубые царапины:

Пошёл притирать камень на F600. Вот так его поверхность стала после этого выглядеть в увеличении около 130х:

Любопытная "сборная солянка в этом камне"! Поработал им снова и опять-таки без СОЖ. Осмотрел повреждённые ранее участки в увеличении под 130х:


  Выяснилось, что фаски более-менее подвыгладились после Шэптона, однако на кромку я не вышел, "пилку" от Шэптона не убрал и грубые царапины от Greywacke, притёртого на F400, разумеется, тоже. И тут я намазал камушек оливковым маслом - оно стало впитываться, хотя и медленнее, чем вода, но всё-таки активно - за несколько минут работы, от масла на поверхности камня и следа не осталось, хотя какое-то его количество просто собрали подводы бритвы. Зато впервые стал заметен съём, масло слегка почернело, процесс пошёл. Начало, буквально по 30 проходов на сторону:

"Пилка" от Шэптона чуть уменьшилась, пригладилась, основная же ширина подвода пока ещё не слишком "принялась" - нужно время на приработку.
Поработал ещё примерно столько же:


 Вроде всё стало куда приличнее, но кромка безумно агрессивна -  с предплечья волоски бреет с отскоком, но "хруст" стоит жуткий. Масла на камне уже нету, только намёк на то, что оно было - слегка подблёскивает поверхность. Продолжаю на такой поверхности, получаю вот такой результат, чуть глаже, чуть острее - волос застругивается:


  Работаю ещё чуть-чуть и появляются заметные "реснички":

 Для полноты картины решаю опробовать и с водой этот камушек. Мою его просто с мылом, он легко отмывается, после чего пульверизатором наношу воду и обнаруживаю, что она распределяется равномерно, и кроме того, менее активно впитывается, чем ранее - видимо плотность и вообще особенности камня таковы, что масло проникало менее глубоко, чем вода, "заперло" поры и теперь вода не так глубоко и быстро уходит - хотя это предположение - факт лишь в том, что работать на камне можно и с маслом и с водой, без особого труда меняя одну СОЖ на другую.
 В результате, "реснички" стали мельче и равномернее, выглядит кромка вот так:


 Заметно, что подвод получил лёгкую линзообразность.
  Вода практически вобралась камушком, делаю ещё несколько проходов на сторону на практически сухом камне, наклонив его, даюы нивелировать вес бритвы. В результате получается вот так (сори, на фаске остались ворсинки от микрофибры, которой протирал бритву):

 Кромка НЕ застругивает и НЕ режет волос. Сделал по 40 проходов на сторону на чистом ремне - стала резать волос на весу, но недостаточно хорошо. Сделал ещё по 30 проходов - режет удовлетворительно. Побрился, практически не распаривая лицо. Бритьё на среднем уровне - весьма чистенько, раздражения нету, комфортность приемлемая, но до настоящего комфорта и удовольствия от процесса - далеко.
 Резюмируя могу сказать, что камушек сложный в обращении, работает очень непривычно, даёт немало вариантов. С другой стороны, глупо было считать, что применяя на финише настолько твёрдый природник, можно обойтись не слишком вдумчивой доводкой его поверхности на порошке КК F600. Надо всё-таки довести на F1200 и тогда уже устраивать следующие пробы.
 Тем не менее, считаю, что пробы произвёл тщательно - подготовил поверхность "тестовой" бритвы, опробовал новый камень и без СОЖ, и с маслом, и с водой, дошёл до конечного результата.
 Надеюсь этот обзор окажется полезным.
С уважением, Ярослав

Приобрёл я у ivan-3 набор индиа и кристалонов для приспособы. Попробовал по-быстрому (правда вручную, а не на приспособе) медум и файн индиа с каплей масла - получилось не просто быстро, а ОЧЕНЬ быстро. Уже после медиум клинок с хрустом брил предплечье, а после файна с весёлым отскоком. Но, я бы сказал, что даже слишком быстро. В общем, ощущения весьма и весьма положительные, за исключением одного момента - на не слишком твёрдых сталях, порядка 58-59, оксид алюминия иногда даёт весьма капризную заусенку, ежели он на твёрдой связке. Вобщем пока что по сравнению со старенькой индиа, которую я как-то пробовал, вышло грубее, так что думаю что притру файн потоньше.
 Получилось как-то так в увеличении около 70х:

Пробовал наспех, так что не особо аккуратно, и на этом этапе ещё есть заусенчик лёгкий. Кстати, этот заусенчик довольно равномерный, но не "ниточкой", а как бы "лепестками" и вполне способный застругивать волос, что не раз выдавалось в многчисленных роликах в интернете за способность после индиа-файн выполнять этот тест якобы РК))
 В общем, подробные отчёты и обзоры ещё буду делать (как только наконец дома что-то потребует заточки, а то всё переточено), но это позднее - пока только "первое касание".
 Иван, спасибо большое!


Хочу представить вашему вниманию ссылку на полезный ресурс о заточке и абразивах: http://zatochiklinok.ru/

Иногда охота немного "похулиганить" - вот и сделал заточку по самому банальному принципу и с использованием очень доступных абразивных материалов. Вообще вместо этой фразы можно было бы обозвать это так: "как за несколько минут заточить нож до строгания волоса")), но боюсь не все оценят сарказм))
 Итак, взял бросовый ножик из мягкой нержи типа 65х13, грубо ободрал подводы на 100мкм бруске из оксида алюминия - очень, кстати, удобном, правда слишком грубом для подобной стали - можно заметить, как он продирает кромку. Но хулиганить, так хулиганить:



 Поскольку, разумеется, заусенец выходит страшенный, для его убирания и приглаживания рисок, был взят кварцитик с добрым количеством масла. На нём удалось этот пластилиновый капризный заусенок убрать, и слегка причесать риски, поработав немного "сеткой". Разумеется, подвод стал заваливаться и очень даже сильно. Под конец, я использовал.... ГОИ ?3, нанесённую на очень специфический материал - агломерированную прессованную пробковую крошку в пластинах (фрагмент пластины наклеен на деревянный бланк) - конечно нормальным заточным средством это назвать сложно, но как ультра-бюджетный вариант для быстрой зачистки чего-либо или подправления пластилиновых бросовых ножей это годится и неплохо, более-того, характер поверхности и её пружинистость серьёзно ускоряют дело, особенно, ежели слегка добавить масла - пару капель. Получается жуткая линза, но острота ничего так - остатки рисок от оксида-алюминия дают недурную агрессию реза, волос при этом застругивается весьма непринуждённо.
 Вот фото использовавшегося для убирания заусенки камушка и бланка с пробкой с ГОИ:

 Ну и вот, собственно, результат на фасках, невооружённым взглядом и в увеличении:



В общем, ежели плевать на скорость утачиваемости ножа и не ставить высокую планку в качестве поверхности и вопроизводимости геометрии при последующих заточках - вполне себе ничего так))

Существует практика заточки с большим шагом зернистостей, чему способствуют и многочисленные комбинированные бруски, типа 4000\8000 грит, 1000\6000 грит и т.д.  В принципе, характеристики этих брусков по типу зерна и связки вполне подходят для подобного скачка при работе, но далеко не всегда. К тому же не все обладают достаточным опытом и навыком в заточке, чтобы воспользоваться этим "шагом" по назначению. Разумеется, более надёжным способом, особенно для начинающих, и\или когда нет достаточного арсенала абразивных средств, которые можно подбирать под затачиваемый клинок, является куда более постепенное уменьшение зернистости, обычно с шагом в два раза. Использование же больших скачков по зернистости, обычно служит совершенно определённым целям: самая распространённая цель - ускорение процесса и только, к сожалению часто приводящая к не самому оптимальному результату. Несколько более сложная цель - сознательное воспомоществование процессу создания "ступеньки" и\или "линзы" , засчёт разности характера работы каждой пары смежных в работе абразивов, при достижении "на выходе" именно требуемой геометрии и качества режущей кромки и фасок, её образующих. Ещё одной целью большого шага зернистости, может быть приглаживание рисок от предыдущего абразива, без убирания их полностью, но лишь с некоторым их "приглаживанием", что даёт некий компромисс между времязатратами на процесс заточки, агрессией реза, качеством и внешним видом получающихся фасок, образующих РК.   В данном кратеньком обзоре я использовал большой шаг зернистости ради, с одной стороны, ускорения процесса заточки, а с другой, для требующегося мне в данном случае, прогнозируемого "завала в линзу". Факторами, позволившими сделать именно так, как требовалось, считаю, помимо просто большого шага зернистости, особенности связки используемых заточных брусков, характера их поверхности, игры с суспензией, её насыщенностью, но главное - чёткого определения поставленной задачи и продуманности используемых средств для её реализации, основанной на знании характера работы используемых абразивов, в т.ч. соотношения работы тонкого синтетического бруска с натуральным доводочным, которым выполнялся финиш.

Итак, мне требовалось быстро выполнить заточку кухонного ножа Kanetsugu special из aus-8, которому я вчера посадил длинный замин в первой трети клинка. К работе приступил на синтетическом воднике Масахиро s-1000. Вот он на фото рядом с гранитной плиткой, на которой я после пары-тройки использований притираю свои водники на их собственной суспензии - производительность для подобной работы гораздо выше, чем при работе на стекле:

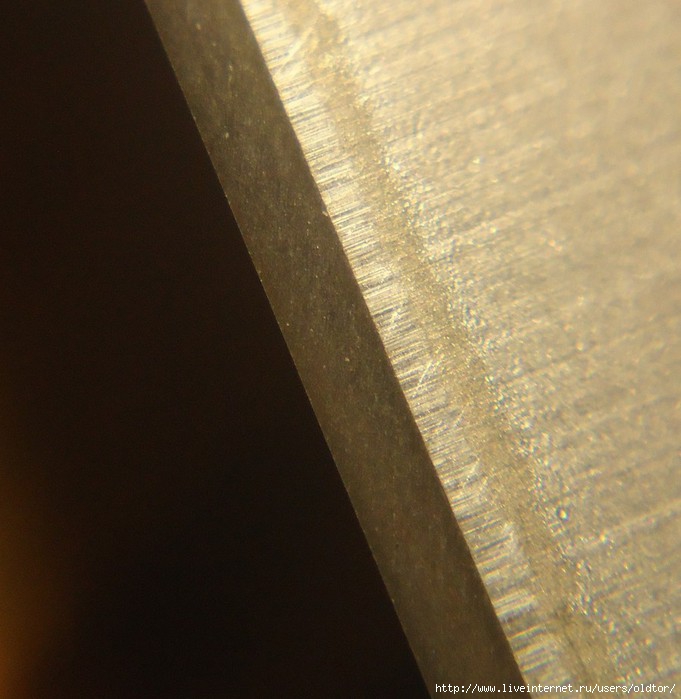

Поработал на нём около 4-х минут, после чего взял Suehiro 5000 на керамической связке, наведя на нём для начала суспензию нагурой. Затачивал около 3-х минут на суспензии, потом её смыл и далее около полутора минут работал на чистом камне с водой.

Собственно, как и планировалось, я в той мере, в которой рассчитывал, получил лёгкую линзообразность. При работе на чистом камушке, стала заметна некая граница повышения угла (увеличение около 70х):

Пора было переходить к финишу. Для достижения необходимой остроты и агрессии реза, был использован винтажный транслюцент-арканзас KBJR, кстати, не так давно, так же слегка передоведённый на гранитной плитке с порошком карбида-кремния F1200. Вот этот камень:

Поскольку поверхность фасок была достаточно чистенькой перед переходом на арканзас, работа на нём заняла всего пару минут, причём я старался выполнить акцентировку _на_зерно_ таким образом, чтобы слегка усугубить линзообразность, в первую очередь выйти арканзасом на РК, не заботясь о проработке им всего подвода. В качестве СОЖ использовал, как обычно, оливковое нерафинированное масло первого холодного отжима, нанеся его тонкой плёночкой на поверхность камня. Менять в процессе работы его не пришлось. Вот такой получился результат:

Напоследок сделал по десятку проходов на сторону на чистой коже, наклеенной на бланк. Я получил требуемую линзообразность, хорошую однородность РК и отличную остроту - волос прекрасно застругивается, при том, что кромка обладает хорошей агрессией реза. Итого времени было затрачено собственно на работу меньше, чем время на замачивание использовавшихся водников - около 12-ти минут. Для ускорения процесса я использовал две ёмкости с водой - в одной замачивался тысячник и в ней же с него смывался шлам и суспензия, а во второй в это время замачивался 5000-ник.

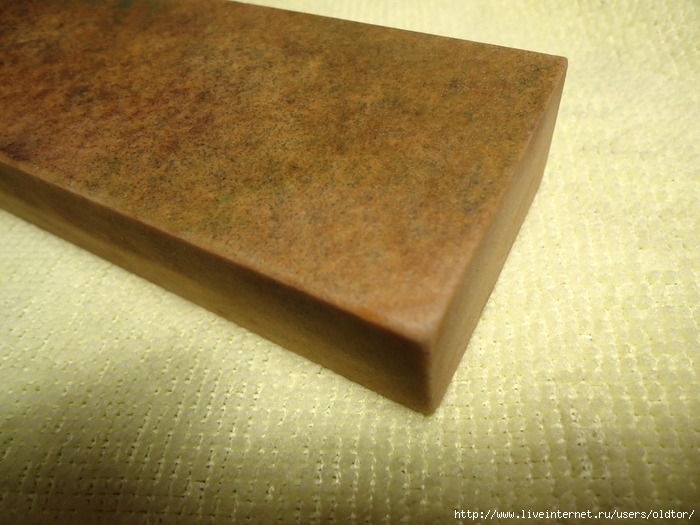

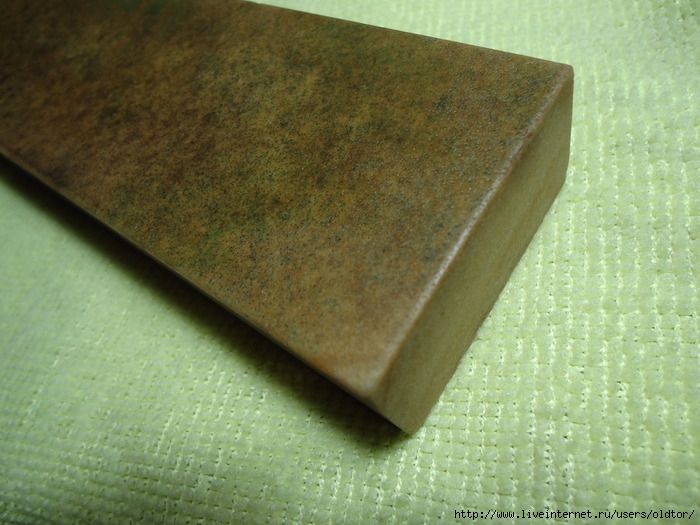

К вопросу о доводке поверхности вашиты - вот Рози Ред, притёртая только лишь на КК F220 - на втором фото её рабочая поверхность чуть смазана маслом:


 После притирки ею уже затачивалось весьма немало клинков и после самых разных абразивов, но поверхность как после первого использования чуть подвыгладилась, так дальше и пребывает в некоей неизменности, по крайней мере никаких изменений мне не удалось заметить. Вашита одна из самых быстрых, что я пробовал, и при том даёт весьма чистенькую поверхность и остроту - волос после неё застругивается на многих сталях. Использую её в вручную с оливковым нерафинированным маслом первого холодного отжима. Последнее время на ЕДЦ клинках выполняю и правку и финиш этим камнем.

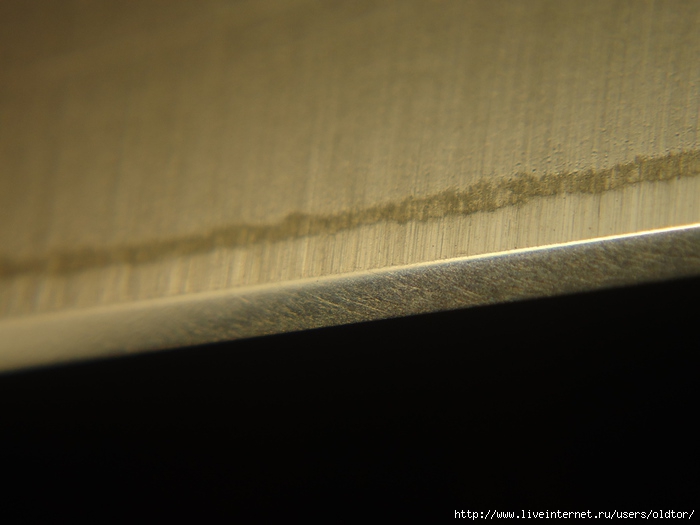

 Вот как раз правил сегодня "крысу" на ней, получилось вот так (увеличение около 70х):



 Вот и получается, что даже весьма грубо доведённая вашита может дать весьма тоненький и резучий финиш за весьма краткое время - работал минут 8 - надо было убрать несколько лёгких заминов, а там где их небыло, острота была восстановлена за минуты три. Кстати, уже упоминал, что эта вашита работает очень близко по характеру к арканзасу - она меньше даёт наволакивания и размазывания металла, и более частые узкие риски, нежели та же Лили Вайт, которая способна выглаживать и куда более твёрдые и "сложные" стали.

Вчера я правил s35vn  на Lily White из предыдущего поста. Поверхность камня никак не изменилась, масло темнело медленно, что и неудивительно - ранее этот клинок был финиширован на транслюценте. Но я практически не заметил этапа приработки - результат был заметен сразу, правку делал не торопясь и мне хватило шести минут. Делал лёгенькое повышение угла, работал вручную. Риски выполнялись "сеткой", а под конец работы выполнялись разнонаправленные. Масло менять в процессе работы не пришлось. Кромка бреет "с отскоком", застругивает волосы на голове, рез довольно агрессивный. Удивило то, что и вашита и арканзас в прошлый раз (вашита была Rosy Red) не давали эффекта выглаженности, оставляли явные именно риски. На этот раз, определённые характерные выглаженности слегка появились, но я не склонен приписывать этот эффект исключительно характеру работы использовавшейся Lily White, думается, что на этот раз мне удалось более вдумчиво подойти к давлению при работе.
 Считаю, что в качестве финиша, эта вашита прекрасно клинку подошла. Итого сет его заточки можно сократить до двух камней: cerax 707 и Lily White.

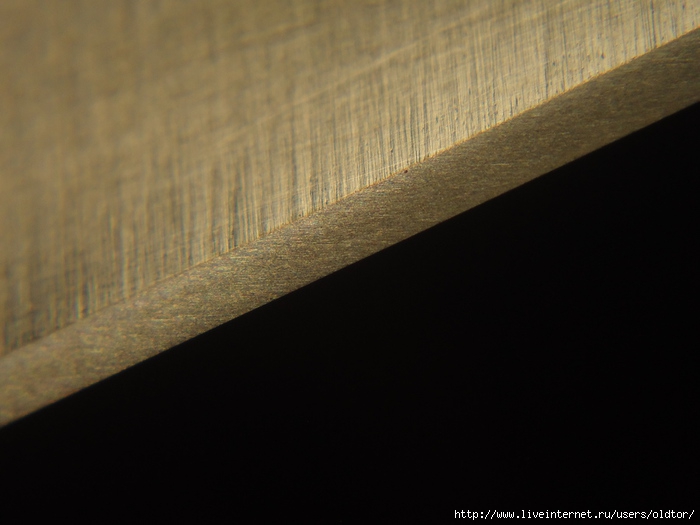

 Фото фаски в увеличении около 120х, фото фаски у самой РК в увеличении около 150х:

В тему проб работы на хиндостанах, опробовал выполнение на подобном камне финиша на стали 95х18. Была поставлена задача за разумное время выполнить заключительный этап заточки и финиш используя не самый тонкий хиндостан, обыгрывая его возможности варьируя количество сож и примененяя суспензию сланца. Общий сет заточки клинка состоял из трёх абразивов - 100 мкм брусок из оксида алюминия на твёрдой связке, вашита типа "Лили Вайт" с оливковым нерафинированным маслом первого холодного отжима и хиндостан, с суспензией фиолетового "быстрого" сланца, затем с водой и в заключении работа на лишь слегка влажной поверхности камня.

    Этап грубой заточки на 100мкм бруске был завершён за 8 минут, работал он оперативно, единственной сложностью оказался весьма капризный заусенец - его подрезал сменой направления движений при заточке, но окончательно убрал его остатки на вашите, проработав на ней около 10-12 минут. За это время удалось убрать риски от предыдущего грубого бруска, достичь хорошей остроты. Далее использовал хиндостан, наведя на нём суспензию сланца, не слишком насыщенную - таким манером довольно оперативно были убраны риски от вашиты, затем суспензию смыл и работал на хиндостане с чистой водой. Напоследок, убрал воду и используя способность камня активно впитывать воду, поработал на нём слегка влажном - поверхности фасок прояснились, засаливаемость камня была вполне умеренной и легко смылась за пару движений. Кромка по тесту на ногте показала прекрасную однородность, агрессия реза довольно высокая. Работа на хиндостане заняла около 10 минут. Итого, за полчаса нож был полностью заточен "от и до", приобрёл требуемую остроту и агрессию реза. Фото использовавшегося хиндостана и фасок в увеличении около 70х:

Проводя очередные пробы, поработал на одной из своих вашит при серьёзной правке клинка из 95х18. Вашиту использовал с кожным жиром (при такой погоде неудивительно, не правда ли) - так сказать "походный вариант".  Оказалось, что если на транслюцентах и блэк-хард арканзасах это очень и очень удачный вариант, то для вашит он по-моему не подходит совершенно - вашита снимает много с клинков из подобных сталей, засаливание моментально портит всю картину - практически работаешь без СОЖ. При этом раскладе, даже имея плоский широкий подвод, завалить угол становится гораздо проще,  и хотя визуально поверхность получается почти "зеркальной", требуемая степень остроты достигается чуточку сложнее, а заусенка выходит более капризная, нежели при работе с маслом. Т.е. просто сменой направления движения, полностью убрать её "подрезанием" удаётся не так чисто и не так сразу. Вот так результат работы выглядел в увеличении около 70х:




 Далее выполнялся финиш на Нортоновском транслюценте уже с оливковым нерафинированным маслом первого холодного отжима - получилось недурно, кстати, на фото заметны остаточные "артефакты" на кромке, нечто тоньше заусеньчика, "реснички", которые потом были убраны на коже, наклеенной на бланк. Угол я слегка повышал, так как всё равно на вашите его слегка подзавалил, а потом постарался скруглить переходы в "линзу":


  Кстати, надо отметить, что смывается засаленность с вашиты там, где наносился кожный жир - лучше и проще, чем смывается с чистого камня. Вобщем, беря небольшую вашитку в "полевой набор" для правки, резонно взять с собой и небольшой пузырёчек с маслом.

Месяц назад правил свой кухонник Канетсугу из aus-8 на хиндостане, вот сейчас выполнил правку на Awaseto, купленном в "рубанках". Получалось достаточно быстро, острота достойная, визуально поверхность почище, чем после хиндостана, да и кромка потоньше доведена получилась. Awaseto вот такой:

Камушек давал весьма умеренно довольно лёгкую суспензию, тактильно работать приятно и информативно. Поработал сменой направлений движения, в т.ч. круговыми, напоследок сделал по нескольку проходов сугубо _на_зерно, чередуя стороны после каждого прохода.  Время работы составило около 10-12 минут.  Вот так выглядит результат в увеличении около 70х под разным ракурсом и светом:

Этот камень для правки и финиша был выбран не случайно, а ради эксперимента - я ещё вроде не пробовал его в качестве именно финишного ( обычно использовал его как предфиниш), и тем более по подобной стали. Результат в целом понравился, посмотрим как оно будет в работе.

Взялся подкорректировать заводскую заточку на своём ZT0550.  Для начала использовал, наверное, самый свой любимый синтетический водник - Cerax 707. За 10 минут работы убрал следы от заводских рисок, скорректировал неравномерности подводов - вот уж действительно универсальный камень - очень быстро, очень информативно тактильно, держать угол удобно, засаливание камня весьма умеренное - камень практически начисто споласкивается в ванночке для замачивания. Заусенка получалась довольно пластичная и однородная. В процессе сделал пару фото в увеличении около 70х:

Далее я использовал вашиту, которая "Rosy Red" -  именно её характер работы я предположил наиболее подходящим для этой стали. Ею я слегка повысил угол, заусеночка уже практически не образовывалась, масло чернело очень быстро, менял его раза четыре в процессе, работал минут 12. Вот такой вышел результат:

В принципе, можно было бы и оставить такой финиш, но я решил сделать его слегка потоньше -  использовал транслюцент арканзас. Опять сделал повышение угла, работал минут 8 - задачу вывести риски от вашиты не ставил - только выйти на кромку арканзасом, слегка "причесав" результат работы вашиты. Вот что получилось:

А вот так полученная поверхность зеркалит в чуть меньшем увеличении и с другим светом, тем не менее хорошо заметны остатки рисок от вашиты:

Также сделал и фото фаски  в других ракурсах, "анфас" в увеличении около 130х, и под углом, чтобы разглядеть рельеф поверхности, в увеличении примерно 150х :

Использовавшиеся абразивы:

Вот так всё выглядит после работы:

 В следующий раз буду пробовать выполнить финиш на хиндостане - он, даже выглаженный и без суспензии, показал вполне приличную производительность на этой стали - надо будет попробовать поподробнее. Пока что меня устроил полученный результат - всё вышло оперативно, необходимую для работы остроту я получил.

Давеча затачивал клинок из 440с, в меру суховатой, но не слишком твёрдой.  Точилось вполне предсказуемо и привычно, для заточки использовал один из своих любимых сетов абразивов: вашита и арканзас (арканзас использовал непрозрачнй блэк-хард Нортон-Пайк, чрезвычайно плотный):

Подвод довольно узкий, чуть расширяется к носику клинка, спуски слегка вогнутые - заточку делал на полный угол 40 градусов. После работы на вашите, сделал несколько фото под чуть разным ракурсом и падением света в увеличении около 70х:

Выполнил на арканзасе тонкую заточку, не убирая окончательно риски от вашиты. Немного поработал по всему подводу, затем слегка увеличил угол и под конец, слегка "залинзовал" фаски, варьируя количество масла, но сохраняя направление рисок всё время работы, кроме пары движений в ином направлении для подрезания остатков заусенчика. Результат в увеличении:

Поскольку на арканзасе выполнялась только тонкая заточка, доводка не делалась, под невооружённым взглядом поверхность не приобрела характерной именно для доводки визуализации - чуть матово-"точечной". Поверхность стала здорово "зеркалить", в том числе под некоторыми ракурсами и в увеличении - кстати, можно заметить остатки рисок от вашиты:

Без увеличения, фаски выглядят вот так:

Получилось вроде ничего - волос кромка застругивает, рез весьма "цеплючий" и агрессивный, но не чрезмерно.

Попробовал использовать вашиту с оксидом хрома с маслом. Фото при естественном освещении и со вспышкой:

Оксида хрома взял еле-еле, обмакнув в него кончик спички, и нанёс на камень, равномерно распределив с помощью масла (оливковое нерафинированное первого холодного отжима) - масла было довольно скромно - сколько нужно чтобы смазать подушечку пальца. Это масло вашита хорошо удерживает на поверхности. Для пробы подобной правки был взят рабочий ножичек из 65х13. Вот такой результат я получил (увеличение около 70х):

Невооружённому взгляду поверхность подводов казалась чрезвычайно матовой. Далее я поработал на чистой вашите, предварительно тщательно отмыв её от пигмента с маслом, дав обсохнуть и нанеся свежее масло. Слегка увеличил угол и поработал со сменой направления движений. Поверхность существенно прояснилась, невооружённому взгляду она кажется довольно-таки блестящей с намёком на зеркальность, хотя в увеличении это не особо заметно - наоборот выглядит матовее. Но фактически она вышла глаже именно на чистом камне. Получилось вот так:

Для чего вообще был взят оксид хрома на твёрдом камне - ради ускорения правки,  мягкого убирания заминов и царапин. Хотя надо сказать, что подобную сталь вашита и так "жрёт" крайне активно. После оксида хрома кромка получилась в меру острой и довольно аккуратной, не мыльной (важно направление работы - если сделать акцентированные несколько проходов сугубо НА зерно - кромка выходит крайне зубастая, а если потом сделать легчайшие невесомые пару проходов от зерна на оксиде хрома - зубастости ещё прирастает, если, конечно, строго сохранять направление рисок, но если передавить или просто переработать - моментально вырастает новая заусенка. Мне на этапе работы с оксидом хрома было нужно просто зачистить поверхность и не получить заусенку, поэтому работал переменными движениями вперёд-назад с равномерным давлением), однако на действительно хорошую остроту и агрессию реза я вышел уже на чистом камне. Результат пробы мне вполне понравился - времени затратил минимум, результат очень недурён. Надо будет опробовать эту же методу на других сталях, посолиднее.

     А вообще подумалось, что наверное стоило для работы по столь мягкой стали, взять вашиту потоньше - из тех что потемнее и поглаже. Эта, как многие очень светлые, как засахаренный мёд, вашиты - работают немного активнее и агрессивнее. Кстати, у данной вашиты ещё и любопытен момент некоего "направления" структуры. Моя её, обнаружил, что если провести не сильно давя, подушечкой пальца по камню туда-сюда, то в одном направлении камень кажется шершавее, чем в другом - очень схожие ощущения, если делать это в воде, с тем, как если провести по мездровой стороне кожи - по "шерсти" и "против". На данном экземпляре это заметно, правда тонко я эту вашиту не доводил (кажется просто притирал подольше на порошке карбида-кремния F220, да от работы она слегка выгладилась). Сравнил с похожей, доведённой на порошках карбида-кремния до фракции F600 - ничего подобного не обнаружил. Но как знать, может такая тенденция имеется и на других моих вашитах, просто не на том уровне, на котором это можно ощутить руками. Не зря мне уже не раз казалось, что работая на вашите, с продольной текстурой _по_  рисунку или _поперёк_ - есть и тактильная разница и визуализация подвода может меняться. Правда это заметно не всегда и не на всех сталях.

Затачивал один из своих EDC, а именно, Спайдерко Эндуру из ZDP-189:

Хотелось испробовать Boride CS-HD 600 с водой в качестве СОЖ, а не с маслом. разные подводы были опробовано заточить с разными СОЖ, и как результат, получилось следующее:  производительность работы практически идентична, засаливание абразива при работе с водой активнее, но очищать его в процессе работы довольно легко - достаточно потереть слегка в ёмкости с водой и порядок - можно работать дальше, правда износ камня несколько выше, чем при работе с маслом. Используя масло, можно реже очищать брусочек, правда потом его несколько сложнее очистить - требуется горячая вода с фейри. Зато меньше износ бруска, и больше вариативности к окончанию работы на нём, слегка подвыгладить поверхность или даже создать лёгкое скругление, регулируя количество масла и степень засаленности брусочка. Заусенку на этой стали данный брусочек даёт равномерную, однородную и пластичную - никаких намёков на сколы, работа производительна (более производительна чем на брусках AS-9 - они работают гораздо тоньше на этой стали, чем должны бы, т.е. актуально использование на финише достаточно тонких, например 1200 - очень чистенько может получиться). Несколько фото результата после CS-HD 600 под чуть разными ракурсами и углом падения света в увеличении около 70х:

Третье и пятое фото из вышеразмещённых - под максимально одинаковым ракурсом разные подводы, заточенные один с водой (третье фото), другой с маслом (пятое фото) - поместил их здесь в разброс, чтобы было вполне наглядно, что разницы визуальной особо не наблюдается.

Далее я взял CS-HD 1000 и примерно на градус увеличил угол. Отдельно фото "ступеньки" в процессе работы:

Такой удачный ракурс  и свет поймал случайно, к сожалению повторить его больше не удалось((((  Ну да ладно, проточил дальше, используя в качестве СОЖ масло (оливковое рафинированное с долей "экстра вёрджин" 20%), обнаружив, кстати, что если 600 работал по этой стали более активно и равномерно, то 1000-й заставил с бОльшим тщанием подойти к процессу, возможно дело в том, что он свежевыровнен и ещё толком не приработался - засаливаться стал куда сильнее, чем 600-й, хотя производительность осталась на уровне (походя как раз сравнил его с AS-9 1000 и убедился, что CS-HD 1000 работает по этой стали производительнее, хотя и оставляет более глубокую риску). Вот такой результат получился после CS-HD 1000 (под конец работы я варьировал количество масла, добившись лёгкого скругления подвода и чуть более выглаженной поверхности в самой зоне РК):

Надо сказать, что если после 600-го была явная заусенка, то после 1000-го она образовывалась на порядок слабее, тоньше и ещё более равномерно. В качестве финиша, я использовал микрокварцит, также на приспособе, увеличив угол на 2 градуса на каждую сторону, слегка выгладив риски от предыдущего абразива. Новая фасочка оказалась совершенно микроскопической, нагрузка на кромку при такой ширнине фаски, разумеется непомерная, но микрокварцит по этой стали, как мне уже было известно, работает очень и очень тонко, снимает совершеннейший мизер, больше выглаживает поверхность - это мне и было надо - получить нужную остроту и увеличить стойкость, но не осложнить себе задачу при последующей правке - можно будет выполнять правку, когда придёт время, по основным фаскам. Поймать на фото получившуюся ступеньку оказалось крайне трудно:

Ну и напоследок фото использовавшихся абразивов:
