Да, и ещё, я опять убедился в очередной раз, насколько сильно влияет камень-"основа" на то, как поведёт себя суспензия...
Попробовал я тут Киита в качестве основы под нагура:

Результат его с тэнзё-нагура, после заточки на ботан из предыдущего поста:

И хотя бритва уже резала волос и готова была для ремня, мне стало любопытно попробовать ещё. И вот это тот случай, когда лучшее - враг хорошего)
Потому что на кома вышло странно.
Либо поверхность камня мало воды взяла слишком ещё, либо я ошибся, что вероятнее, и накосячил - цвет камня немного сбивает с толку и суспензию видно плоховато - упустил её из под фаски, в результате работал не на суспензии кома, а на камне с намёком на наличие в СОЖ суспензии:

И видимо, так оно и случилось, так как дальше стало получше - навёл побольше и был внимательнее:

А потом стал ещё внимательнее)))))ХD:


И это самое интересное - наилучший результат я получил работая на очень слабоконцентрированной суспензии кома, УЖЕ раздробившейся и потемневшей, разбавив её так, что вода стала еле мутная!
А вот в начале, на чистом камне и с НЕраздробившимися частичками кома нагура - получалось то, что получалось.
В целом камень понравился, внушавшая опасения нитевидная одна "полосочка", другого характера, нежели заметные на фото, вроде не мешала. Но такое ощущение, что местами мешало что-то другое. Однако, теперь камень подвыгладился, надо будет попробовать его тщательно. На чистом я сделал пару проходов, но оставил это - не понравилось сразу, побоялся испортить дело - фаска слишком "прилипла".

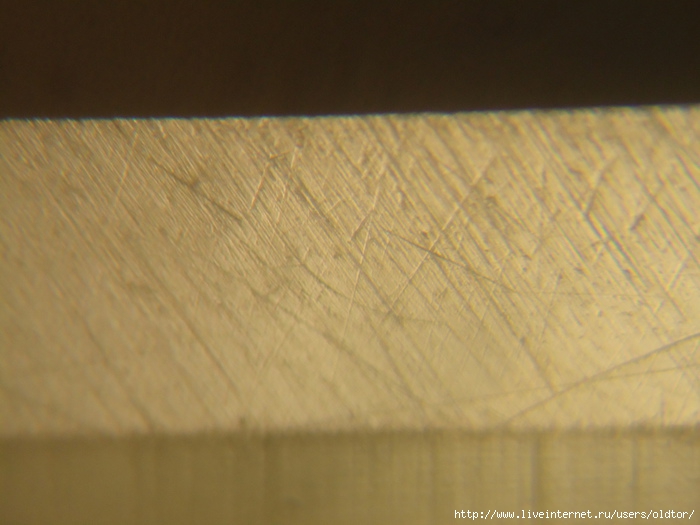

Опробовал ботан. Для начала фото фаски бритвы перед пробами - заточка на хиндостане с суспензией yellow coticule:

Взял ботан, смочил водой и понял, что в этом будет основная сложность - поддерживать нужное её количество, так как камень впитывает воду очень активно. Поскольку поверхность нагуры я не притирал, а вода стремительно уходила, камень ещё не "напился", скольжение фаски было странное, местами "принималось", местами скользило.
Сделал буквально по 30 проходов, вышло странно - сыграла разница шероховатости камней заточного и ботан, потому вышла ступенька с выходом на РК сразу, причём довольно гладко, но, разумеется, "зубцы" от прежний рисок никуда не убрались за такое время:

Ну что ж, смочил поверхность камня побольше, взял одну довольно плотную нагура (нечто среднее по работе между ботан и тэнзё и очень плотное) и равномерно лёгкими круговыми движениями обработал поверхность ботан. Выделил подходящее количество суспензии, сделал по нескольку проходов вдоль РК и затем, стал работать круговыми движениями - работал минуты две - совсем другое дело!
Съём активный, по снижению "шороха" ощущается дробление суспензии, но в некоторой мере она и обновляется тут же, выделяясь из камня, стоит лишь чуть уменьшить пятно контакта или увеличить прижим. Но всё очень хорошо чувствуется - настолько, что управлять этими нюансами вполне, по-моему, несложно будет.
Да, воду приходится добавлять, но делал это очень дозированно, буквально "по капле" - с пульверизатором это удобно - от количества воды зависит консистенция суспензии, а значит процесс добавления воды взамен впитывающейся и подсыхающей, также должен быть хорошо управляемым. Вот так выглядело всё в процессе и результат:


Далее, также пару минут, поработал, сделав по нескольку проходов "сеткой", а затем обычным образом, на зерно с широкой амплитудой однонаправленными движениями:


Поверхность ботан немного засаливается, даже скорее не так - вода уходит, и частицы металла вместе с частицами камня оседают в структуре - смочив водой камень и подушечками пальцев слегка его потерев, всё это выходит обратно и легко смывается:

- видны собравшиеся пальцами лужицы отработки.
Кромка понравилась - очень однородна, сыпь ногтем ощущается очень мелкая, волос кромка застругивает и местами пытается даже резать, но буквально вплотную к точке удержания.
В общем для заточного этапа - шикарно, я считаю, мне очень понравилось работать на этом камне.
На основные вопросы, которые у меня возникали в процессе проб, я в обзоре ответил, думаю это окажется полезно тем, кто как и я только приступает к пробам заточки на полноразмерных стационарных нагура.

Опробовал с суспензией Yellow coticule второй свой хиндостан, который погрубее:


Да, конечно выходит грубее, чем на более плотном, зато быстрее. Кромка более близка по характеру сыпи к результату водника 1000-ника.

Наконец сподобился я попробовать заточку на суспензии yellow coticule на хиндостане.
Я давно не выполнял так быстро и легко, вообще походя, черновую заточку бритвы!
Бритва правда с очень узенькой фасочкой и в очень недурном состоянии, прежний хозяин, видимо, её холил и лелеял, точил и правил аккуратно, кромка имела только несколько заминов и один забой - видимо задели чем-то.

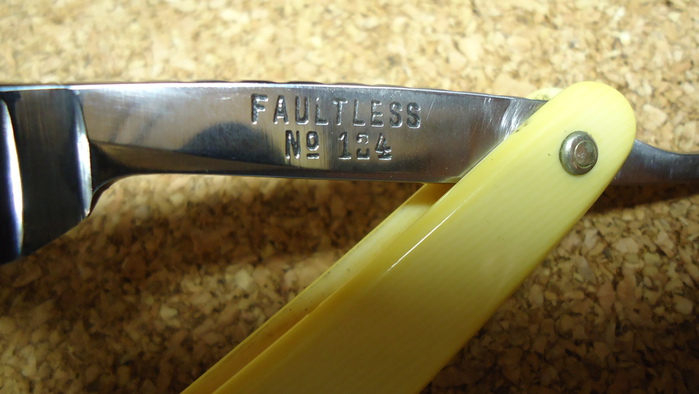

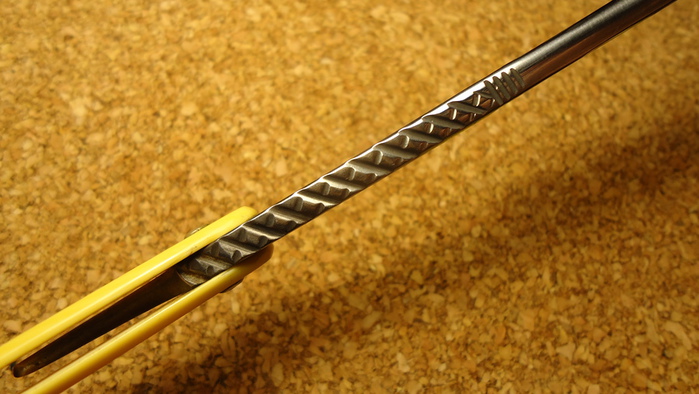

Вот такая бритвочка:




Поскольку у меня нет специальных кусочков Yellow coticule для наведения суспензии, то наводил скруглённым краем целого камушка, а поскольку предполагалась именно заточка, то взял самый "грубый" из имеющихся, "новодобытый". Суспензии навёл нормально так:

Убирая замины и забойчик, поработал как следует круговыми движениями, затем собственно на зерно, как обычно при заточке. Работалось очень приятно, весьма резво, суспензия активно темнела, показалось что к окончанию работы она раздробилась таки. По результату, на РК равномерная однородная сыпь, несколько скромнее, чем после моего основного 1000-ника суэхиро при той же манере и времени работы:

Я всё ближе к тому, чтобы перейти в черновой заточке на природники на постоянной основе, мне куда меньше приходится уделять внимания поверхности камня и реже прибегать к смене направлений движения, при черновой заточке на вашите, а теперь и на хиндостане. Очень понравился результат и скорость его достижения!

попробовал теперь цусима-нагура на одной из самых тонких своих вашит:

Кстати, выглаживалась она намного медленнее арканзаса (вот ирония).
Зачистка поверхности фасок круговыми движениями дала вот такой результат:

Работа сеткой - вот такой:

После сетки поработал на чуть разбавленной суспензии в одном направлении:

Затачивается нормально, тактильно всё удовлетворительно. После такой заточки, кромка уже застругивает волос:


На этой пробе цусимы я не успокоился, тем более, что бритву уже надо наконец заточить, а то честно говоря она мне надоела - сколько можно на ней всё пробовать!)
Итак, решил я побольше уделить внимания гусевским сланцам, тем более, что цусима на Грей Алании мне вполне понравилась ранее. Взял Бордо Бразилиан тонко доведённый:

А недурно дело пошло! Тактильно всё понравилось, результат немного напомнил результат работы Ботан, но это засчёт камня - видимо суспензия недурно обнажает его зерно, при выглаживании его поверхности при том (вот это я так и не понял как происходит), риски от вашиты убираются, но не скажу что быстро, хотя и не особо медленно. Вообще поработать на бордо с цусимой потребовалось целых минут 6, пока я стал замечать явную разницу в характере скольжения фаски по камню. В процессе делал фото. Начало работы, первые минуты три:

Далее ещё через минутку, уже чуть глаже всё, видимо суспензия измельчается потихоньку, но пока это руками не ощущается:

Далее ещё минутку поработал, показалось что пошло изменение характера, но вот незадача - суспензия стала подсыхать - добавил воды, тем самым разбавив суспензию и поработал ещё минутку. Вот это уже результат:

Решил продолжать на том же камне, но уже с медзиро:

Медзиро мне показалась не менее удачным выбором для работы на этом камне, всё прекрасно, поверхность характерна, кромка стала однороднее, работа уложилась в "штатные" три минуты:


Но... как оказалось, медзиро оказалась последней по тонкости нагурой, которую легко и просто оказалось употребить на Бордо Бразилиан.
Далее я взял кома:

Работа не заладилась с самого начала( Такое впечатление, что суспензия тонковата и зерно камня, обнажившееся в процессе, царапает фаску, т.е. камень начинает слишком активно вмешиваться. Выходило как-то так:

С одной стороны вроде неплохо выглядит, но РК стала грубее, а наличие более ярковыраженных рисок я ничем не могу объяснить - впервые вижу такое после кома, так что остаются вопросы к камню.
Уменьшил давление и амплитуду:

Вроде получше, однако зона РК получила более ярковыраженные риски, при бОльшем выглаживании фаски в целом.. Непонятно.. Смыл суспензию и навёл заново свежую, поработал - у самой кромки стало получше:

Да и на самой РК тоже, хотя острота после медзиро не приросла - волос режется в лучшем случае на расстоянии около 3-х мм. от точки удержания и не чисто. Зато его можно разрезать вдоль - фото с одной стороны надрезанного волоса и с другой:


На втором фото видно, что место надреза "распушилось", вместо чистого надреза, а это значит что кромка пока цепляет больше "гармошкой" рисок на РК и их рёбрами на краешке фаски. Кстати, полоска на фаске - от проводки РК по ногтю - именно на такую глубину РК в него погружается при проводке - это к слову о масштабе фото, весь подвод кстати примерно 0,3мм. шириной, максимум, местами 0,4 где-то - бритва старая и геометрию ей я восстанавливал, равномерность ширины фаски оставляет желать лучшего.
Далее я взял однажды подаренный мне природник, который оказался очень и очень хорошим. Навёл на нём суспензию той же кома:

Первая минута работы, поверхность активно зачищается:

Затем перехожу на однонаправленные движения, выходит вот так:

Затем перехожу на чистый камень - проходов по 30 в одном направлении:

Далее несколько проходов в разных направлениях и заключительные 20 на сторону, опять в одном направлении:

Вот теперь кромочка тоненькая, аккуратная, тест на рез волоса бритва проходит как надо, бритьё очень понравилось - чистенькое, приятное, комфортное, в удовольствие.
На правах примечания: вообще, на Бордо Бразилиан можно и успешно финишировать, но, если камень притёрт на КК F1200, а потом слегка выглажен при работе на нём чистом. Как видно, работа на нём с суспензиями, несмотря на дополнительное выглаживание его поверхности, видимо, ещё и обнажает некоторые зёрнышки, что пагубно влияет на этапы префинишной работы на нём.
И не на всяком камне, нагура может раскрыть свой потенциал, так что многие "непонятки" с ними, напрямую зависят от камня-"основы".

Попробовал сегодня использовать суспензии на арканзасе)
Пока что попробовал на нагурах.
Обнаружил, что суспензии с быстро и легко дробящимися частичками работают на арканзасе невнятно и результат в целом хуже, чем на чистом арканзасе с маслом (и с водой), он грубее, менее однородна РК выходит почему-то.
Зато суспензии камушков с явно более твёрдыми частицами и менее склонными к дроблению, оказались очень любопытны в таком применении.
Особенно понравились суспензия карасу и наконец, более всего понравилась, цусима нагура!!!
Такое впечатление, что она подчёркивает сильные стороны арканзаса в плане интенсивности его работы, и очень органично выходит работа на постепенно снижаемой консистенции суспензии и последующий переход на чистый камень (хотя, признаться, с водой я не очень-то люблю использовать арканзас, по крайней мере не всякий - некоторым арканзасам вода по-моему категорически противопоказана).
Специально брал для проб арканзас достаточно "известный в узких кругах" - блэк-транслюцент от "рубанков".
Единственный явный минус от такого его применения - быстрое выглаживание его поверхности. Вообще он был притёрт на КК до фракции F1200.
Итак к делу:
Суспензия наводилась легко, сделал консистенцию понасыщеннее и для начала поработал круговыми движениями, такое ощущение, что риска от частиц цусима такая же, как от самого арканзаса, но постепенно становится тоньше - шелест медленно, но явно, хоть и очень постепенно, снижается и работа становится более "шелковистой". Вышло вот эдак:

далее я сделал несколько проходов "сеткой", а затем поработал около минуты движениями широкой амплитудой на зерно:

далее я слегка разбавил суспензию, чуть уменьшил давление и поработал ещё минутку такими же движениями - стало еле заметно поглаже, поаккуратнее, работа больше сконцентрировалась на зоне РК:

В целом, очень недурной вариант для этапа тонкой заточки.

Ещё меня вполне порадовал результат работы карасу на этом же арканзасе:

Что любопытно - суспензия этого карасу на накаяме, резко давала заметную "сыпь" на РК при обычных движениях на зерно, и равномерную густую матовость на фаске. При этом характер работы резко менялся стоило только сменить амплитуду и направление движений. На арканзасе вышло сходно, и я бы сказал "гипертрофированно".
Что я имею ввиду - ни малейшего намёка на дробление суспензии минуты две, а потом резкая смена характера работы, как будто все зёрнышки в суспензии разом "лопнули" - очень необычное ощущение. Вообще на этой суспензии работать на арканзасе было приятно, прекрасный тактильный отклик. Вышло при работе в одном направлении вот так:

Заметно, что характер поверхности фаски и зона РК отличаются - у РК более "фольгово-зубчатый" рельеф.
Далее, когда я уже почувствовал, что частицы пошли дробится и активно, я поработал какое-то время, чуть разбавил суспензию, поработал ещё с полминутки и сфотографировал что изменилось:

Заметно, что характер поверхности всей фаски стал более равномерным, в т.ч. и у самой РК - "зубчик" помельчал, кромка стала однороднее, сыпь более мелкая.
Далее я ещё разбавил суспензию, уменьшил давление до минимального (в частности с помощью наклона камня ради нивелирования веса бритвы), сначлаа сделал по паре проходов вдоль РК (и кстати, видимо не раздробившиеся несколько зёрен таки подхватил с края камня - вон какие ближе к границе спуск\подвод посадил царапки), а потом вернулся к обычным движениям:

Изменение характера кромки явное.
Тоже вполне рабочий вариант для этапа тонкой заточки, хотя характер поверхности фасок заметно отличается от применения на арканзасе цусимы. Однако в характере РК разница не столь заметна, но после карасу РК заметно агрессивнее.
Вот такие вот вышли пробы....

По следам моего вчерашнего обзора о правке старой опасной бритвы, опубликованного на Ганзе, мне задали вопрос - "а что это за "ямки" на фаске?" :


Имелись ввиду остатки каверн от питтинговой коррозии, что является распространённой проблемой при заточке и доводке углеродистых клинков.
Я ответил на этот вопрос, и посчитал, что весьма полезной может оказаться пара рекомендаций по тому, как бороться с теми неприятными сюрпризами, которые остатки таких каверн могут преподнести при заточке, поскольку проблема, разумеется, не ограничивается бритвами - она актуальна для любых режущих инструментов из углеродки.
Особая неприятность в том, что если тонкие суспензии, дробящиеся, просто чистенько прорабатывают и "вычищают" такие ямки, то более грубые, или с менее склонным к дроблению и более "острым" зерном (например на уже довольно тонких синтетиках, которые уже дают отчасти недурное выглаживание), способны натворить дел - зерно попадает в каверну, остаётся там, катается как полузакреплённое, а в момент когда вымывается оттуда, обгалтовавшись, или просто выпав, или Вы уменьшили давление и работаете без акцента на РК так, что вся фаска как бы движется "по подушке" из СОЖ, процарапывает, или если угодно, "прокатывает", отдельную жирную риску.
Т.е. в ситуации, когда на фаске много таких каверн, грубая риска на заточном этапе их конечно замаскирует отчасти, и проявится это безобразие уже только на тонких, когда "поздно пить боржоми", поэтому при работе на уже довольно тонком этапе, но ещё заточном, например, на каком-нибудь 3000-нике, даже если нет необходимости, желательно уже поработать круговыми движениями, "зачистить фаску", чтобы понять, не спряталось ли каких-то гадостей за рисками.
И если спряталось, то далее стараться работать на более округлом и способном к дроблению зерне, либо, если нет особого выбора, на каждом последующем абразиве хотя бы поначалу работать с теми направлениями движений, которые помогут избежать ситуации, когда зерно попадает в "ямки" и потом процарапывает фаску от каверны к РК, наоборот сделать так, чтобы царапины шли от каверны к границе спуск\подвод. Это может съэкономить уйму времени, так как если царапка на РК не выходит, то и бог с ней, а вот выводить такие вещи с РК, часто приходится возвращением на предыдущий абразив, или чрезмерным увеличением угла, что в первом случае времязатратно, а во втором, приводит к необходимости "жертвовать" ранее выбранным углом и утачивать инструмент (а какой-нибудь антикварный и редкий очень жаль утачивать даже на чуть-чуть, тем более, что нередко такой инструмент и так уже достаточно уточен).
Правда, если изначально предполагалось работать с большим шагом зерна и повышать угол к доводочному этапу существенно, то отчасти вышеуказанными рекомендациями можно пренебречь, если на повышение угла идти на достаточно тонкий чистый абразив, или, на камень с очень тонкой и легкодробящейся суспензией (если сначала работа пойдёт с применением суспензии, разумеется).

В ракурсе недавно возникшего разговора на Ганзе о моём утверждении частой повторяемости результатов на "новодобытых" BBW, при сходном внешнем виде таковых, порылся в архиве немного..
Жаль, что не все, попадавшие мне в руки BBW фотографировал, но по крайней мере именно из "новодобытых" мне удалось фото семи камней (включая мой нынешний, которым пользуюсь), купленных в период между началом 2011 и декабрём 2012 года, отыскать, а всего, только новоделов подобных этим я перепробовал как минимум раза в два поболе. Это я к тому, что считаю такое количество камней вполне достаточным для выведения общих моментов и сбора статистики, на основании которой я считаю BBW, по крайней мере такого распространённого ныне типа, достойным быть "ориентиром" для подбора сланца для префинишного этапа заточки бритвы.
Итак фотки:





Ну и "герой" сегодняшнего "концерта по заявкам":


Нашлись и парочка старых фото его использования:


Ну а вот сейчас я выполнил на нём правку подсевшей бритвы - сначала с суспензией, затем постепенно её убирал и под конец работал на чистом камне - общее время работы порядка четырёх с половиной минут.





Старался выбрать разные ракурсы, но максимально детальные и на разных участках фаски, в т.ч. где скругление фаски сильнее - у носика.
Для невооружённого взгляда поверхность выглядит зеркальной с отдельными штришками, в увеличении заметна та же что и всегда (при выбранной мною технике работы, "штатном" времени работы и уровня доводки поверхности камня) на BBW подобного типа - на самой РК имеются достаточно однородные для акутальности перехода на следующий, финишный этап, рисочки, при этом фаска в целом становится весьма гладенькой, (если бы ещё не "рытвины от остатков питтинговой коррозии, было бы вообще супер - как например на камисори получалось, причём вообще сразу после вашиты, правда и работать приходится несколько дольше на BBW c суспензией при таком "шаге" абразивов). РК застругивает волос, а на расстоянии около 3-х мм. от точки удержания уже пытается его резать - самое время переходить на финишный камушек.
Собственно, при необходимости, можно было бы поработать на этом BBW ещё минутки полторы и идти сразу на чистый ремень - особо классного бритья ещё не получится, вероятнее всего (либо кромка будет недостаточно стойкой, как показали такие пробы), но нормально побриться вполне можно, без дискомфорта и каких либо неприятных ощущений.

Уже достаточно давно, на разных форумах "всплывает" вопрос о природных камнях для именно заточки, а не для финиша и доводки.
И именно этот вопрос меня сейчас особенно интересует, в ракурсе заточки опасных бритв.
Дело в том, что при заточке бритв, значительно больше внимания частенько приходится, в отличие от заточки режущего инструмента с бОльшими углами, более твёрдыми сталями и пр., уделять получению максимально однородной РК на начальном этапе заточки, так как именно тогда закладывается фундамент экономичной по времени, удобной, без неприятных сюрпризов, тонкой заточки и доводки.
Есть природные камни, обладающие достаточной абразивной способностью для начальных заточных операций, но, как и многие синтетические абразивы, не все они могут обеспечить достаточно щадящую обработку самой зоны РК, когда речь идёт о таком нежном инструменте, как бритва.
Например мне не понравилось, как работает на бритвах Amakusa, хотя я и не могу сказать что перепробовал все актуальные варианты доводки поверхности этого камня, много проб и сложностей возникло с хиндостанами и вопрос этот для меня пока открыт, но сегодня я хочу поделиться опытом обдирки и черновой заточки бритвы на вашите.
Почему я вообще озаботился этим моментом, потому что иногда и привычные, совершенно удовлетворительные в работе синтетические водные камни "пасуют" перед некоторыми экземплярами бритв, кромке не удаётся обеспечить должной однородности, хотя обычно, именно синтетические водные камни хорошего качества, с возможностью использовать их с суспензией и варьировать её насыщенность и количество, помогают достичь наиболее удачного соотношения производительности работы и однородности щадяще обрабатываемой РК уже на начальном этапе заточки.
И тут я решил вернуться к пробам вашиты в этом качестве, памятуя о особенностях работы её структуры, удобстве использования и способности прекрасно держать форму, а также чутко отзываться на нюансы техники заточки. Какое-то время назад я пробовал использовать на бритвах вашиты, но умения мне тогда явно не хватало, как я теперь вижу, и потому удачный результат выходил скорее случайно, нежели благодаря моим усилиям, а потому - редко.
Теперь же ситуация стала меняться. Я использовал относительно грубую и "быструю" вашиту, но с достаточно мелкой пористостью, весьма плотную и недавно перепритёртую на порошках карбида-кремния до фракции F400. В данной пробе использовалась старенькая бритва Ern, сталь умеренно твёрдая, обладающая достаточной вязкостью, вполне приятная в заточке.
Вот такая использовалась вашита:

Работа велась с оливковым маслом первого холодного отжима. Для начала масла было довольно много, к окончанию первого этапа работы я уменьшал его количество. В процессе, масло потребовалось дважды сменить. Результат получился вот такой:

Неплохо для обдирки, я считаю! Кстати, поскольку перед заточкой пришлось убирать на засаленной графитом шкурке каверны на самой кромке, то работы вашите досталось достаточно много.
Далее вашиту я тщательно помыл в горячей, но не слишком, воде, дал обсохнуть и нанёс чистое масло в достаточном количестве. Как уже неоднократно упоминал ранее, на тёплом камне масло ведёт себя иначе и я частенько пользуюсь этим. Масло теперь чернело куда менее интенсивно, постепенно я убрал его почти совсем, оставив поверхность камня лишь слегка смазанной. Честно говоря не ожидал получить такой аккуратный результат:

Да и кромка приобрела неплохую остроту и тонкость - волос из бороды она уже застругивает.
Так что при определённых условиях, вашита вполне подходит для того, чтобы выполнить и обдирку опасной бритвы и заточку. Однако, так сработает не всякая вашита и не по-всякому притёртая - я выбрал для проб вашиту совершенно не наугад - камень всё-таки природный, и разные экземпляры могут существенно отличаться в частностях работы при частностях особенностей структуры, частностях притирки и выбранной техники работы.
Сегодня я выбрал, считаю, удачно, теперь надо будет "закрепить позиции" пробами на других бритвах.

Продолжил я пробы нагур на бритвах)
Очень здорово, мне нравится, готов сказать, что мне этот способ кажется наиболее быстрым и удобным. правда не знаю, насколько я смог бы это делать быстро и так удобно для себя, если бы ранее не приобрёл немалого опыта в заточке бритв другими способами.
Попробовал я сегодня вот такой сет камней и нагур:

Причём, что любопытно, я использовал медзиро на обоих камнях)
Сначала я на более мягком камне использовал ботан, затем тэнзё. Камушек у меня этот успел немного подвыгладиться и перестал давать свою суспензию, если её не наводить специально - правда на ботан мне казалось, что чуть имеет место смешение суспензий, однако на тэнзё уже этого момента я не наблюдал (правда и наводил очень лёгкими аккуратными движениями). Затем на том же камне я использовал медзиро, вышло вот так:

По результатам прошлых проб этого камня с его собственной суспензией и без оной, результат явно чище и однороднее, что было одним из подтверждением для меня того, что всё-таки в основном работала суспензия медзиро. Кстати, после этого РК уже резала волос из бороды (после тэнзё только снимала с волоса стружку). Кстати, на фото слегка заметна "ступенька" повышения угла, выполненная к окончанию работы резким уменьшением давления. Для лучшей оценки масштаба, сделал фото волоса, лежащего на фаске:

Далее я использовал медзиро уже на накаяма. Кстати, в среднем, время работы на каждой суспензии составило около 3-х минут, а сценарий работы по движениям, последовательности их смен и пр., соблюдал одинаковый.
Итак, после медзиро на накаяма вышло вот так:

Качесто реза волоса на весу приросло, и собственно я уже не видел смысла переходить на кома-нагура. Но и на чистый камень сразу идти было скучно) Поэтому я попробовал одну томо-нагура, любезно одолженную Николаем К., на которой, благо она не маленькая, я уже успел на днях финишировать один нож из твёрдой углеродки - очень понравилось. Ну так вот, навёл суспензию, наводилась с трудом, очень тоненькая и лёгкая, поработал те же минтуки три на ней, а затем на чистом камушке сделал проходов по 30 на сторону. Вот так вот получилось:


тест на рез волоса прекрасен) Бритьё шикарное!
В общем мне всё очень понравилось - явно работа на нагура - это "моё")

Выяснилось, что выделение из хиндостана его собственной суспензии, когда он довольно плотный и уже выгладился от работы - та ещё задачка.
И тут я вспомнил, что когда-то пробовал это делать вашитой, тогда что-то не впечатлился, а потом благополучно забыл. А тут, в свете проб хиндостанов с разными нагура, обсуждение плавно пришло к этой проблеме и я вспомнил.
Взял клинок из 440с на котором уже пару дней что-то пробую, и попробовал поработать на суспензии самого хиндостана, выделенной грубо выровненной стороной вашиты (по-моему на чём-то типа F220 или даже грубее).
Вот так выглядит суспензия, выделенная из хиндостана на самом хиндостане:

На вашите её рассмотреть удаётся лучше:

А вот так она выглядит в засохшем виде - на вашите она чистая, и видимо поэтому так плотненько лежит:

На хиндостане же (и это вообще характерно для разных суспензий уже слегка "отработавших"), она собирается редкими "хлопьями" (связываю этот эффект с окислением частичек снятого металла в суспензии, но насколько это верно - понятия не имею) - попробовал поймать это через лупу:

Что касается собственно работы - если суспензии достаточно, т.е. её явно видно и она чувствуется "подушкой" под фаской, и при этом работать широкой амплитудой и с явной акцентировкой на зерно - получается явная рисочка, хоть и чаще и однороднее, чем если работать на чистом камне:

Суспензия при этом активно чернеет, и, похоже, дробится - хиндостан конечно обладает очень твёрдым зерном, порошки он точит только в путь, однако, видимо, при выделении суспензии таким камнем, как вашита - в суспензию не попадают "целые зёрна", и результат выходит совсем не грубый, особенно по сравнению с работой суспензии хиндостана, выделяющейся самостоятельно при заточке на грубо притёртом камне, или выделенной грубым абразивом.
Если поразбивать рисочки сменой направления движений, работать малой амплитудой и с уменьшением давления, то получается уже вот такой результат:

Кромка, естественно, выходит более аккуратненькой и однородной.
Жаль, что не удалось сфотографировать в идентичном фокусе и свете(
Для невооружённого же взгляда фаска выглядит куда более матовой, чем при работе на чистом камне, и при уменьшении давления при работе на суспензии, матовость лишь слегка "прояснилась", однако на кромке разница заметна.

Опробовал быстренько сейчас кухонничек из аус-8, наведя на амакусе суспензию цусима нагура.

феноменально уменьшилась и стала чаще рисочка, и вообще "все шаблоны рвутся" - так быстро и так чистенько при этом на камне, на котором можно собстно точить... А тут прям хоть на финиш сразу потом переходи... При проводке по ногтю - равномерная как бы "шёлковая" такая сыпь аккуратная, кромочка тонка и при том очень резучая.
Вот как вышло через лупу 60х с максимальным зумом, а затем, через мини-микроскопчик 100х (видно что фаска лизообразная, я ещё немного повысил угол, геометрически мне не нравится, но в данном случае речь не о том. Да, попробовал буквально минут 5-6):


Вобщем я очень приятно поражён)

Уф.... первый обзор по пробам нагура наконец готов.
Для начала опробовал цусиму на большом сланцевом притире от ivan-3.
В целом понравилось, суспензия именно затачивает, дробиться практически не желает, хотя один раз подновлял - в какой-то момент "шелест" сошёл на нет и фаска стала куда сильнее прилегать\прилипать.
Вот собственно камень и результат работы по фаске одной бритвочки после 3000-ного синтетика:


Вообще так и не распробовал пока что толком, такое ощущение что на этом притире зерно суспензии работало как полусвязанное, хотя может я и ошибаюсь.
Далее я взял бритву из вчерашней пробы, для начала собственно заточил её на 1000-нике, убирая засаленность цусимой и довавив собственно суспензии цусимы:

Вообще, по-моему здорово переборщил, но в первый раз простительно)
Получилось вот так:

Фаска глаже, чем от этого тысячника " в чистом виде", если так же работать только в одном направлении движений, зато на кромке вышло ровно наоборот - видать частицы зерна в суспензии проработали "внутри" рисок и только добавили ей агрессии - сам виноват, надо было головой думать и предположить такой расклад, тем более, что часто пользуюсь таким методом специально, ради повышения агрессии реза на некоторых ножах)
Ну да ладно, решил не переделывать - пробы есть пробы, и решил сразу перескочить на грей аланию с суспензией той же цусимы.

И вот тут я всё окончательно запоганил:

"No komments", как говорится...
Но я упрямый, и дальше я вместо того, чтобы вернуться на тысячник или взять 3000-ник, просто взял Аланию со следующей нагурой (походу Botan или около того, на фото, правда суспензия ещё не наведена - делал такие фото просто чтобы потом сразу ясно было что после чего вышло):

И вот тут начинается самое интересное: это сработало великолепно и очень быстро, особенно на фоне того, что было перед этим:


Далее, я не стал брать тэнзё, а сразу взял медзиро (день, к сожалению не резиновый), причём наводил суспензию на сланцевом притире:

Из этого ничего хорошего не вышло - во-первых, я замучался наводить суспензию. Во-вторых, когда таки вышло, обнаружил что навёл многовато вроде (хотя пока не знаю). В-третьих - через пару минут работы, кромка стала сгонять суспензию почти "начисто" и гладить по камню, который стал выглаживаться так, как например от сланцевых суспензий не выглаживается (я вообще уж думал что ему выглаживаться больше особо некуда - последнее время на нём работал с пигментами). Как результат, кромка получилась какая-то странная, даже затрудняюсь сказать чем именно, но странная. И фаска местами выгладилась, а местами вылезли какие-то отдельные рисочки,почти незаметно, правда, но слегка крупнее остальных (на фото поймал плохо, а вот живьём видно было хорошо), вероятно бывшие там и ранее, либо пыль попала на притир, пока он обсыхал от предыдущей пробы:

Вобщем, не понравилось. Ну что ж, пришла пора попробовать на накаяма:

Вот это совсем другая песня - тактильно просто супер, работать приятно, аж завораживает, и результат весьма оперативно исправился - тут я впервые за пробы, решил порезать волос - режется довольно мягко на расстоянии не более 3-х мм., а на расстоянии около 5-7мм. застругивается. Выглядит результат так:

Вообще, ранее я успешно делал префиниш на тэнзё а потом финиш на чистой накаяма - выходило всё очень славно. Но сейчас мне нужно было не скорее заточить бритву, а попробовать нагуры, так что я не торопился - работал на суспензиях по максимально одинаковому сценарию по комбинации движений, амплитуде и времени+-, до того момента, как тактильный отклик от фаски существенно изменялся - я это взял за критерий окончания проб на конкретной суспензии.
К слову, рубанковская (предположительно тэнзё) нагура - суспензию даёт охотнее и явно менее тонкую, чем медзиро, которую я пробую. При этом по скорости работы я бы сказал, что они сопоставимы - нет капитальной разницы.
Но вернёмся к пробам - далее я навёл на накаяма суспензию koma, поработал, затем смыл и около минуты поработал на чистом камне.
Не могу сказать, что результат на фасках в доступном увеличении, кардинально изменился, зато вот ощущение РК при проводке ногтем и кожей сбоку подушечки большого пальца показало разницу. Да, под невооружённым взглядом разницы на фасках тоже не видать - после медзиро на накаяма, уже было очень чистое зеркало, под углом дающее намёк на мелкую-мелкую "точечность"(очень красиво, кстати), и после кома я не заметил прироста ни в зеркальности ни в чём-то ещё, говорить же о том, что зеркало стало ярче - я бы поостерёгся, потому как это слишком легко предположить, но невооружённым взглядом по-моему тут уже различить разницу нереально.
Фотографировать вот стало труднее - бликует и зеркалит фаска. Но вот что-то получилось:


Кстати, вот ещё фото того, как выглядит всё для невооружённого взгляда - отдельное внимание хочу обратить на то, чего сам особо не заметил "вживую" - на уточенной части обушка видна мельчайшая ступенька, в шероховатости - это вот как раз то, что я упоминаю так часто, как "естественную" ступеньку при переходе на более тонкий камень, при соответственном уменьшении давления и работе при "отрицательном давлении" на окончании доводочного этапа - так и на более грубом уровне можно создавать ступеньку и гарантированно выходить на РК, без всяких изолент - использую их только в критичной ситуации, когда бритва уточена так, что ширина подвода далека от вменяемости) Пардон, отвлёкся - это уже в тему "о тонкой заточке и доводке бритв".
Итак, фото "как есть":

далее на чистом ремне из лошади по 40 проходов на сторону - рез волоса мягкий, 12-16мм. от точки удержания, и можно разрезать на расстоянии и бОльшем - порядка 20-25мм. Ну и конечно, я тут же побрился этой бритвой) Ну что сказать - не скажу что это "максимально близко к эталону", всё-таки пробы нового есть пробы, но тем не менее, бритьё чистое и комфортное, в удовольствие.
Что касается использования цусима - пока толком не понял, остальные понравились очень. Единственная поправка - всё-таки на каменном притире, гладком и не дающем своей суспензии, не обладающим сейчас (в частности по причине чрезмерной выглаженности от многочисленных проб) самодостаточным тактильным откликом и нужной шероховатостью - работать с нагурами неудобно.
С искусственным тонким свободным зерном он работает шикарно, и вот пусть работает. А с нагурами явно он дружить не захотел, кроме цусима - осмелюсь предположить, потому, что её суспензия менее всего склонна дробиться, что вполне вписывается в то, как удачно работает этот камень с твёрдым, не особо склонным к дроблению тонким зерном - видимо, это "его".
Ну вот, первое знакомство с нагурами состоялось, будем анализировать и пробовать дальше, в разных комбинациях и на разных камнях...

Пробую сейчас одного "японца":



Мне показалось, что он напоминает "рубанковский" авасето, тактильно и суспензией, а также характером работы с суспензией и без, разве что этот чуть плотнее и работает тоньше, хотя скорость работы впечатлила - сразу после суэхировского 3000-ника через минуты 3 работы на тестовой бритве с суспензией, РК застругивала волос. Фаска выглядела как-то так:

Ещё пару минут работы, сначала разбавив, а потом и вовсе убрав суспензию - рез волоса на расстоянии 3-7мм. от точки удержания. Выглядит фаска в увеличении около 130х+ вот так:

При том камень был притёрт грубовато - у него были некоторые включения, на фото видны места где они были (там, поглубже и ещё, видимо есть, но сейчас до них "далековато" и ничто не мешает работе), они же, вывалившись при притирке посадили царапки на камень - на третьем фото камня слева снизу это видно. Тоньше я его не притирал, хотел поскорее попробовать хоть так)
Камушек понравился, наверное куплю его.....
Вообще приходит в голову, что помимо тактильного ощущения при работе на японских природных камнях, по которому их сразу узнаёшь, ежели распробовать, они способны выдавать феноменальную скорость работы - вон как вспомню, как пробовал на ножах Накаяму, которую, правда, сейчас использую на бритвах исключительно, или суиту, которую по глупости-по молодости продал пару лет назад... Да и тот же авасето от "рубанков" - как на нём приятно работать...

Давненько я не финишировал опаску на арканзасе, а тут как раз мучился с одной мягковатой, и что-то получалось невнятно. В результате подобрал ей вот такую пару префиниш\финиш:

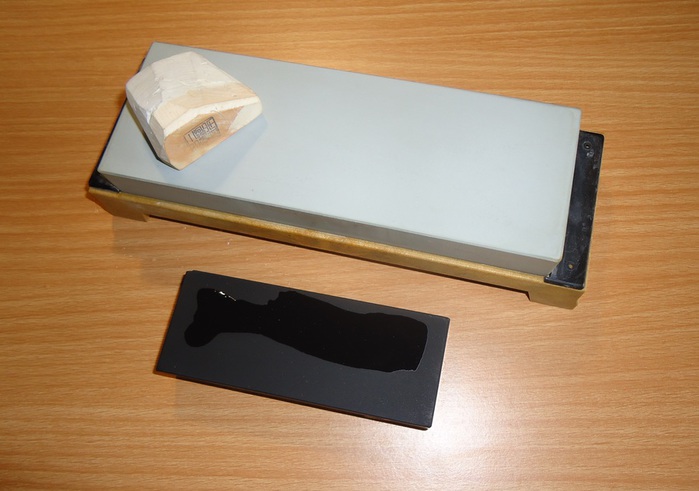

синтетический водник суэхиро 5000 грит (на фото ещё присутствует нагура, которой убирал засаливаемость и наводил суспензию на воднике) и пробирный старенький Нортон-Пайк Black Hard арканзас.
На воднике освежил заточку и приступил к финишу. На разных этапах финиша делал фотки. Способность резать волос на весу проверил после первых минут пяти работы на арканзасе - уже резало, но явно кромка была слишком "зубастой" - поработал ещё, почувствовал, что масло слишком вязко себя ведёт - это бывает если камень холодный. Помыл камень в горячей воде, дал обсохнуть, нанёс самую капельку масла, распределив его тонюсенькой плёночкой по рабочей поверхности камня и продолжил работать, под конец движениями вдоль РК - рез волоса на расстоянии 10-15мм. и весьма мягкий. "Ступеньку" не делал, повышал угол, создавая небольшую линзообразность фаски варьируя количество СОЖ и давление при работе, постепенно уменьшая его.
Итак, фото камушков, промежуточных и окончательного результата работы на арканзасе:






Арканзас перепритирал недавно на порошках карбида-кремния до F1200, но, либо недостаточно тщательно - он работал несколько грубее обычного, либо так показалось из-за некоторой мягкости бритвы. Но надо сказать, что сработал он в любом случае тоньше аналогично притёртой яшмы, правда и арканзас этот достаточно редкий.

Опробовал я тут на клинке из быстрореза р6м5, перед этим заточенном на сете: нортон кристалон медиум-файн - amakusa - вашита, сет индиа файн - вашита (другая) - сланец.
Индиа 6-ти дюймовый, поверхность бруска слегка притёрта на порошке карбида-кремния F220, работал с оливковым маслом, поверхность бруска в процессе заточки по-моему никак не изменилась, умеренное засаливание присутствовало, но легко смылось с фейри, и далее, с обычным мылом (такое ощущение, что как и на кристалонах, иногда обычное мыло оказывается даже чуть эффективнее). Вот так отмылся брусочек:


Результат работы чуть отличается от результата на кристалоне, но не сильно - рисочка конечно менее глубокая, более "округлая", однако, заусеночку убрать оказалось сложнее, что я связываю с тем, что на кристалоне работал с водой и убирал заусенку уменьшая давление и разбавляя суспензию, на индиа же работал с маслом, и без смены направления движений, но при уменьшении давления, заусенка окончательно убираться никак не хотела. Направление же работы я специально не хотел менять, ради того, чтобы проверить на этом клинке кристалон и индиа, в одном режиме работы. Выглядел результат после индиа файн вот так:

Далее я взял вашиту:

Поработав на ней, обнаружил, что риску от индиа она убирает несколько скорее, чем от кристалона, что естественно. Результат получился вот такой:

В принципе заточка была окончена, но поскольку с этим ножом больше проб не планировалось, решил выполнить финиш. Для этого, как я вообще частенько делал на р6м5, взял сланец. На этот раз выбрал старенький оселок, достаточно мягкий и не слишком тонкий, вполне охотно выделяющий суспензию:

После него результат получился вот таким:


В общем, сказал бы, что кристалон акутальнее когда надо много снять, т.е. при переточке на другой угол, или, к примеру, для выведения грубых деформаций. Индиа актуальнее, когда заточная задача более обыденная - как следует освежить заточку, убрать умеренные деформации, выполнить правку. Риски от индиа убрать несколько проще, чем от кристалона, переход после индиа сразу на вашиту оправданнее. Но всё это вполне резонно вытекает из разности абразивов, используемых в нортоновских брусках, так что ничего нового тут нет. Но я ещё раз убедился в этом, проверив и те и другие, на одном и том же клинке - р6м5 в этом плане не преподнёс никаких сюрпризов - поведение вышеупомянутых абразивов (в т.ч. вашиты) имеет те же тенденции, что и на многих других сталях, результат вполне прогнозируемый и воспроизводимый.

Как-то так вышло, что используя уже года три, кусочки однородного и довольно плотного известняка для выделения суспензии из некоторых сланцев и для убирания засаленности на некоторых синтетических водниках, ни разу не замечал особенной пользы в суспензии известняка, как таковой. И тут, некоторые впечатления от наведения суспензии твёрдым сланцем на Amakusa, подтолкнули меня к одной пробе известняка на хиндостане, который, к слову, недавно я перепритёр потоньше и получил то, что только предполагал, что должно получиться - а именно, сопоставимую производительность работы, при более частой рисочке и аккуратной кромке, кроме того, я получил и более плавную и равномерную выглаживаемость поверхности камня. Тем не менее, выглаживаемость уже дала о себе знать, а сильно "взбадривать" поверхность, тем более на более плотном и тонком своём хиндостане мне совсем не хотелось (надо к слову упомянуть, что притёртый на грубых порошках, этот камень точит очень агрессивно и споро, причём в т.ч. ванадиевые стали). И тут, как я уже упомянул, мне пришло в голову, что известняк должен сработать как мне того охота. Ну вышло не совсем то, что я ожидал, точнее, стало выходить как-то в обратном порядке).
Я надеялся, что сначала получу в суспензии некоторую смесь взвеси известняка, и в превалирующем количестве, суспензию хиндостана. Но вышло не так.
Вот собственно сам камушек и наведённая известняком суспензия:


Как можно наблюдать на фото, суспензия вышла насыщенная, достаточно густая, молочного цвета - натёр камень как следует). Но суспензии из хиндостана не выделилось вовсе, либо ничтожно мало. Приступил к работе (взял подправить кухонник из aus-8, причём, поскольку недавно переточил его на чуть меньший угол, хотелось немного его повысить, а так же скруглить переход границы спуск\подвод), и оценил то, на что тоже рассчитывал в данной пробе: суспензия известняка помогла преодолеть несколько избыточное прилипание фаски к уже слегка выгладившейся поверхности камня, при этом не оказывая заметного влияния на характер получаемой поверхности фасок. Итак, один "+" уже можно в пробу вписать. Далее я немного увлёкся процессом, тактильно вообще шикарно работалось, и тут, постепенно начала выделяться суспензия из хиндостана. Но не так, как бывает при грубом взбадривании поверхности, и не в виде лёгкой взвеси, которая обнаруживается после некоторого времени работы на чистом камне, а нечто среднее. Такое ощущение, что суспензия известняка, постепенно, когда камушек в процессе работы подвпитал воды (а он это делает неохотно - ранее его использовали с маслом и мне полностью его убрать не удалось), стала "подмывать" зёрна камня, не выдирая их из "связки", слегка таким манером освежая рабочую поверхность, но и смешиваясь с выделенными и вымытыми частицами камня, видимо в основном "связка" и самое мелкое зерно, так как никакого намёка на собственно "выделение в суспензию зерна из камня" в полном смысле слова я не обнаружил. Окрас суспензии, разумеется также изменился, она заметно пожелтела и самую малость стала гуще.
Что касается практического результата на фаске, то такой поверхности на хиндостане я ещё не получал - весьма чистенько, сказал бы что шероховатость чем-то сходна с работой суэхировского синтетика на 5000 грит на керамической связке, если работать той же техникой. Я прорабатывал фаску по-разному, в т.ч. долго работал круговыми движениями и под конец работал нанося риски в одном направлении, движениями с амплитудой около 20мм. с акцентом на зерно. "Плечи", граница спуск\подвод, скруглилась, получилась достаточно равномерная линза, кромочка вышла куда тоньше и однороднее, чем обычно, фаска выглядит матовым "зеркалом" для невооружённого вдгляда под ярким освещением, ярким зеркалом при слабом освещении, т.е. матовость лишь слегка выражена, в увеличении же, поймать ракурс, где было бы видно риски, мне удалось поймать не сразу, к тому же фаска слишком зеркалит - мешает фотографировать. Но всё-таки вроде поймал. Вот такие вышли фото:



Так что подобное применение известняка оказалось довольно любопытным и оказало заметное влияние на конечный результат.
Ещё раз постараюсь кратко перечислить область применения "нагурок" из известняка:
1. убирание засаленности с абразивных брусков, используемых с водой.
2. выделение суспензии из подходящих по твёрдости и плотности абразивов
3. помощь в решении проблемы избыточного прилипания фаски к бруску\камню
4. смягчение и детализация тактильного отклика при работе на твёрдых и в т.ч. не слишком тонких природных камнях.
Отдельное замечание по эксплуатации - известняковые брусочки нельзя замачивать! При замачивании они могут начать крошиться и царапать этими крошками поверхность камня! При наведении суспензии выровненным однородным кусочком известняка, слегка смоченным водой, камень не поцарапается.

В теме "помогите опознать камень"
http://forum.guns.ru/forummessage/224/566969-61.html
я как-то делал обзорчик камушка, который мне подарили на предмет проб (пост #1483, стр. 61), тут занялся его пробами поплотнее.
Сам камушек:

Вообще камушек очень приятный в работе, скольжение по нему фаски очень специфическое, чем-то мне напоминает авасето, только потоньше и поплотнее, как бы.
С маслом его работа мне понравилось больше, притирал камень на КК до F1200. Доводить его поверхность до более выглаженной не стОит - с водой прилипание фаски слишком уж сильное, на мой вкус, и вот свеженькая притирка на F1200, по-моему то, что надо. Не скажу что камень быстро выглаживается, но если работать несколько раз на нём с маслом, а потом попробовать с водой, то разница заметная - выглаживается больше именно при работе с маслом, вроде как, и после этого с водой перестаёт выделять суспензию (её и так выделяется очень мало, в виде ооочень тоненькой взвеси), при этом, даже выгладившийся, с маслом работает шикарно - очень хорошенькая частая рисочка, съём достаточно активный для финишника, по результату работы и скорости съёма напоминает яшму и микрокварцит, аналогично притёртые на KK F1200, по результату фаске и по характеру РК, разве что бритьё после него мне показалось комфортнее, чем после яшмы. Утверждать не стану, может так сложилось с конкретными бритвами, но пока впечатление именно такое.
Фаска при работе с водой выглядит чистеньким зеркалом, при работе с маслом выглядит как запотевшее стекло. В увеличении после работы с маслом выглядит как-то так:



А ещё я попробовал этот камушек с суспензией фиолетового сланца от Ivan-3.
Суспензию навёл достаточно жидкую и под конец работы разбавил её так, что вода была лишь слегка ею окрашена. И в очередной раз удивился - получилось вот так:

Сначала сделал несколько проходов вдоль РК, потом немного поработал круговыми движениями и "сеткой", а потом уже наносил риски в одном направлении. Так вот - при кажущейся, по крайней мере в таком ракурсе, грубоватости фасок и РК, рез волоса перед ремнём весьма недурён, после чистого ремня хорош и бритьё очень чистенькое приятное и комфортное. Так что для меня открытым является вопрос, как сопоставить визуально наличие "зубчика", при этом тактильную гладкость РК и комфортность и чистоту бритья ею. Видимо, частично дело в масштабе...
Вообще камень классный - работает и с водой и с маслом, от масла легко отмывается, износа незаметно, напрягали несколько включений в его поверхности, но после перепритирки, причём на порошках F600-F1200 некоторые ушли, а парочка выгладилась и они никакого влияния на работу не оказывают. И нержу и углеродку кушает охотно для тонкого финишника, проблемы с засаливанием нет. Работается на нём очень приятно и с удовольствием.

Продолжая пробы Amakusa, я использовал его в процессе переточки ножа из быстрореза р6м5, и поскольку при заточке немалую роль играет соотношение характера работ всех абразивов, считаю важным разместить в этой теме весь обзор полностью, а не только тот его фрагмент, который касается Аmakusa.
Кроме того, хотя опытные заточники прекрасно знают, какую важную роль играет техника работы, смена направлений движения, амплитуда движений, консистенция суспензии, количество СОЖ и т.д., тем не менее, раз уж в этой пробе мне удалось зафиксировать некоторые ключевые моменты этих аспектов, думаю будет невредно их осветить в обзоре.
Итак, для начала, я осмотрел клинок и оценил "масштабы бедствия":


Перед заточкой я почистил клинок алмазной пастой.
Для грубой обдирки и черновой заточки я использовал 6-ти дюймовые бруски Нортон Кристолон - медиум и файн. Работал на них с водой, времени ушло около 30 минут, так что учитывая объём работы, можно порадоваться производительности этих абразивов. Заусеночка получалась достаточно равномерной:

Не меняя направление работы, сильно разбавил суспензию и слегка уменьшил давление, заусеночка стала убираться:


Далее, я решил попробовать на этой стали Amakusa. Навёл суспензию твёрдым сланцем, получив смесь суспензии обоих камней - это вполне заметно, окрас суспензии немного отдаёт в красноватый цвет (в отличие от предыдущей пробы, когда превалировала суспензия Amakusa):


Сделано это было специально, суспензия от этого сланца весьма тонкая, а мне хотелось проработать риски в том же направлении и убедиться, что они приобретают более "округлую" форму - "канавка", вместо "клина", грубо говоря, кроме того, это помогает лучше увидеть происходящее на фасках в увеличении. Этот способ, когда суспензия и\или более округлое зерно камня прорабатывают как бы "внутри" более грубых рисок, попадая "в них" засчёт строгого соблюдения того же направления движений при работе, используется в частности для повышения агрессии реза - создания "микросеррейтора". Для получения же тонкой и очень однородной РК, это понятное дело, не лучший сценарий работы, риски надо "разбивать", и\или увеличивать угол заточки.
После проработки рисок, сделав их более явными для визуальной оценки, я сделал по паре движений на сторону вдоль РК, чтобы снести им "рёбра" и подрезать остатки заусенки:

Суспензия моментально окрасилась снятым металлом:

Разумеется, за пару движений ожидать зачистки фасок не стОило, только заусенка подрезалась, так что дальше я поработал круговыми движениями, и обнаружил, что более мелкая, но всё же заусенка, на кромке осталась, но в целом картина стала куда более приличной:

Немного поработал ещё, убрал заусенку, проверил клинок - режет уже прилично, бреет предплечье "с отскоком", хотя РК грубовата. Вобщем вариант использования Amakusa на р6м5 вполне работает, но для эффективности работы необходимо явно мЕньшее пятно контакта и смена направления движений при работе, переход на малую амплитуду движений. Рабочая острота и приемлемая однородность кромки, вполне достигается, по крайней мере годная для задач этого клинка - его используют для разделки мяса и птицы. Но, Amakusa не может за вменяемое время вычистить полностью довольно широкую фаску от рисок, оставленных кристалоном, (достаточно посмотреть на последнее фото и обнаружить, что несмотря на работу круговыми движениями по всей фаске, следы рисок от проходов вдоль РК не убрались полностью - это к слову о том, как важно знать, за какое время какой абразив снимает сталь на глубину собственной риски - без этого понимания заточка всегда будет преподносить много, зачастую неприятных, сюрпризов) а поскольку клинок склонен достаточно активно ржаветь, да и такая острота и однородность кромки меня не слишком удовлетворяет, я продолжил работу. Для этого я взял вашиту:

Можно было поработать на вашите, делая проходы сугубо на зерно, вернувшись к первоначальному направлению движений - когда надо быстро привести внешний вид фасок к одному знаменателю, это прекрасный способ, особенно если добавить побольше масла)) . Но к тщательности проработки РК это мало имеет отношения, тем более, я знал, что на фаске осталось достаточно следов от кристалона. Поэтому, я стал работать "сеткой", нанося риски крест- накрест, предварительно слегка поработав вдоль РК:

Далее, перейдя на короткие комбинированные движения вперёд-назад с акцентом "на зерно", и оставив минимум масла, я получил вот такой, привычный и знакомый на заключительном этапе работы на вашите, результат:


В принципе, вот теперь, можно и приступать к финишу. Однако я пока остановился на данном результате - планирую ещё кое-что опробовать, но это уже разговор для следуюшего обзора.

Продолжая пробы камня, взялся подправить уже давно использующийся в качестве "подопытного кролика" нож из 95х18, который частенько использую на кухне в качестве разделочного и вообще для работ погрубее. Работает камушек по этой стали вполне оперативненько, через минуты полторы собственно правка была завершена, однако мне стало интересно, я поработал ещё, уменьшая или наоборот увеличивая количество воды, меняя направление движений и т.д. оказалось, что и как в случае с твёрдой углеродкой, воды не должно быть много, лучше чтобы поверхность камня была чуть более, чем слегка смочена водой, как-то так. Камушек успел слегка выгладиться, прилипание фаски сильное, потому постепенно стал уменьшать давление до равного примерно весу клинка. Под кромкой слышен и ощущается тактильно лёгкий "шелест" и на удивление однородный (ни какого сравнения с тем "раздраем" который был при самой первой пробе камня на трамонтине). Лёгкая заусенка в процессе появилась, легко снялась сменой направления движения, после чего я ещё уменьшил давление и стал работать с более короткой амплитудой. Суспензия выделялась в виде лёгенькой взвеси. Вообще, как я уже писал, чем-то мне характер работы этого камня напоминает хиндостан. Поэтому, решив попробовать навести суспензии принудительно, я взял тот же "из под ног" кремнистый сланец (по крайней мере мне кажется, что это кремнистый сланец), очень твёрдый, но в свою очередь способный выделить тончайшую суспензию, которым частенько навожу суспензию на хиндостане потвёрже. Правда, как и на хиндостане, вышло так, что я получил некоторое смешение суспензий из основного камня и из сланца. Тем не менее, явно превалировала суспензия Amakusa. Кстати, очень красиво она выглядит в подсохнувшем виде, не удержался и сделал фото:



Ну и фото фаски:

В общем результат мне понравился, точит эту стальку камушек быстро, вышло вполне чистенько и вполне остренько, даже неохота чем-то финишировать, посмотрю как оно будет в эксплуатации.
Ещё думаю попробовать притереть его на F400. Я по рекомендации, притирал на F220, но всё равно по-моему выглаживание слишком уж быстрое, хотя и терпимое. Есть предположение, что как со многими твёрдыми природниками, (некоторыми вашитами и хиндостанами, кстати) притирка на ещё чуть более тонком порошке, может привести не к снижению производительности работы, а наоборот, камень может начать давать чуть более частую риску, притом возможно, она будет чуть мельче, а выглаживание поверхности может происходить медленнее. Жаль, правда, порошка КК F320 или около того, у меня нету, есть только сразу F400, но думаю, что тенденция всё равно будет ясна.
