Документальная подготовка и оборудование для высокодоходного собственного бизнеса: технологические регламенты производственного процесса, технический проект и оборудование бизнеса. Короткие сроки подготовки и апробация на полигоне

Заходите по QR коду на иллюстрации и ознакомьтесь подробно с нашим предложением

В 2024 году по заказу одного из заказчиков на острове Мадагаскар были разработаны технологическое решение и оборудование скважинной гидродобычи (СГД) сапфиров с глубины 17-65 м. При этом для извлечения драгоценных камней диаметром 30-90 мм из продуктивного галечникового слоя мощностью 1 м использовался кольцевой гидроэлеватор с пульпоподъемной трубой 160 мм и усилителем потока (УС) .

Посмотреть ход испытаний можно на видео нашего канала Платформа - Комплектация и испытания оборудования скважинной гидродобычи сапфиров для месторождения на юге Мадагаскара

Смотрите полный видеоотчет о проделанной работе на нашем канале видеохостинга Платформа - Испытания оборудования скважинной гидродобычи драгоценных камней

Смотрите документ в формате PDF

Cмотрите наше видео по теме статьи на канале в Ютуб

Поездка горняков-проектировщиков из Антананариво на юг острова Мадагаскар для подготовки технического проекта разработки россыпного месторождения сапфиров и рубинов роторно-гидравлическим и гидравлическим методом. Предлагаемый инновационный способ добычи драгоценных камней отличается своей эффективностью и дешевизной по сравнению с открытыми карьерными разработками, носит характер непрерывности работ и снижает количество обслуживающего персонала на оборудовании.

Смотрите наши видео на канале в Ютуб:

На автомобиле в столицу добычи драгоценных камней Мадагаскара

Основная дорога Мадагаскара от столицы на юг острова

Совместное российско-руандийское деловое партнерство с штаб-квартирой в г. Кигали (столица Руанды) под патронажем администрации президента Руанды приглашает инвесторов, малый и средний бизнес, заинтересованные горнодобывающие предприятия и производителей горно-добычного и горно-перерабатывающего, бурового оборудования для продвижения своих услуг и продукции, открытия бизнеса в Центрально-Африканских странах.

Предоставляем торгово-выставочные площади под ваше оборудование в столице Руанды, помогаем организовать безопасный горно-добывающий бизнес по разведке и разработке месторождений россыпного золота, алмазов, редкоземельных металлов, др., в Руанде, Конго, Мавритании и других центральноафриканских странах, обеспечим гарантии вашей деловой деятельности с открытием центрально-африканского рынка для вашей продукции и услуг.

Смотрите видео на нашем канале в Ютуб: Ваш бизнес в Центральной Африке

Практически все крупные и легкодоступные месторождения драгоценных камней. в т.ч. и алмазов уже выработаны. Оставшиеся месторождения на недоступных и неосвоенных территориях Сибири, Чукотки, Якутии, Африки Южной Америки, забалансовые, малые геологические проявления и залежи еще ждут своих первопроходцев-горняков. Их привлекательность может проявиться с внедрением в производство новых технических и технологических разработок, связанных с геотехнологическими методами скважинной гидродобычи (СГД) полезных ископаемых малым прицепным или самоходным оборудованием.

Одна из таких инновационных технологий предлагается российскими разработчиками-геотехнологами под руководством к.т.н. горного инженера-геотехнолога. гидрогеолога Николая Дмитриевича Бычека.

Технологическое решение, проект и оборудование для малого бизнеса в горном деле применительно к условиям Чукотки и Якутии предложено в 2016-2018 г.г.. Разработка россыпных алмазоносных месторождений из рыхлых продуктивных пластов способом скважинной гидродобычи (СГД) апробирована в Центральной Африке.

Производительность по твердому - до 25 м3/час. Глубина разработки - до 30 м, Обслуживание - 2 чел.

Себестоимость добычи алмазов в 6-10 раз ниже традиционных открытых карьерных разработок. Все оборудование смонтировано на пневмоколесных прицепах и легко доставляется внедорожниками, тракторами, др.

СМОТРИТЕ ВИДЕО МАЛОГО ОБОРУДОВАНИЯ СГД ДЛЯ РАЗРАБОТКИ АЛМАЗОНСНЫХ МЕСТОРОЖДЕНИЙ

В комплекте поставки: технический проект бизнеса, буро-добычное миниоборудование. Может быть также использовано для добычи россыпного золота, драгоценных камней, фосфорита, песков, глины, ПГС, янтаря, трепела, доломита, глауконита, мела, сапропеля, торфа, др.

Данное предложение адресовано малым горно-добывающим предприятиям, артелям, ИП, частным старателям, работающим на россыпных уплотненных, вечномерзлых или маломощных и крупнообломочных пластах месторождений с обводненностью или без. Способ и оборудование базируется на гидравлическом размыве полезной толщи продуктивного слоя напорной гидравлической струей с выдачей гидросмеси через скважину на обогащение.

Подразделяется на два варианта его осуществления (с предварительным рыхлением пласта взрывом или без него) и учитывает труднодоступность района проведения горных работ, сложность доставки на месторождения горной техники, снабжения ее ГСМ, полным бездорожьем и инфраструктурным отсутствием.

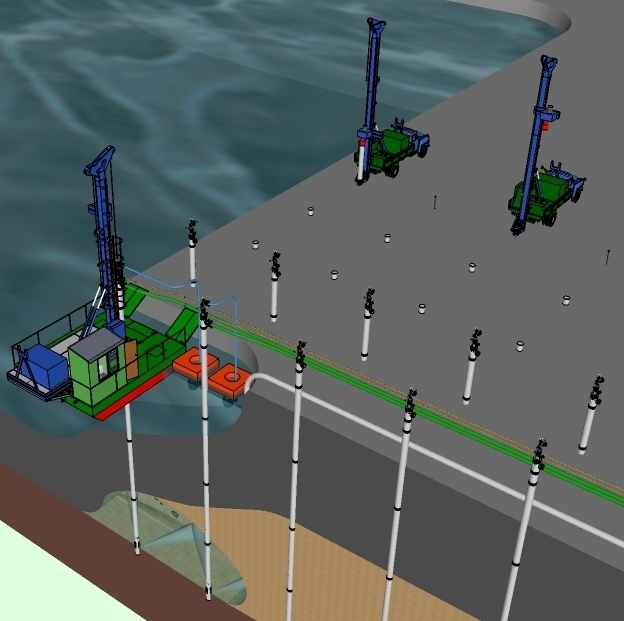

Скважинная гидродобыча россыпных полезных ископаемых может найти применение и быть эффективной на разработке мелких, забалансовых, бросовых и низкого содержания пластов малым комплексом оборудования, перевозимого на прицепах к внедорожникам, тракторам, др.

На сегодняшний день доказана высокая рентабельность бизнеса по техническим проектам горно-добычных работ на золото и алмазы в Центральной Африке, Суринам, Сибири и Дальнем Востоке, Урале РФ, Монголии, сапфиры, рубины, гранаты, лунный камень – в Ю-В Азии и на острове Цейлон, янтарь и гагат – на Украине и Калининградской области РФ, Польше, леонардит – в Восточной Европе и Узбекистане, Казахстане.

Скважинной гидродобыче (СГД) могут быть подвергнуты типы россыпных и пластовых месторождений (включая техногенные): - уплотненных кор выветривания, содержащие свободное полезное ископаемое в обломочных минеральных структурах, а также песках и подстилаемые плотными скальными или глинистыми породами, выполняющими роль естественного водоупора; - обломочных сцементированных слоев с полезным ископаемым при условии его концентрирования в обломочном массиве, по трещинам или макропорам; - остаточных ("забойных") полезных ископаемых в ранее отработанных горных выработках (в том числе и на отвалах, «хвостах» обогащения, некондиционных руд и пород, используемых в качестве рудничной закладки; - содержащих обогащенные полезным ископаемым пески погребенных и вечномерзлых россыпей с экономически приемлемым содержанием.

Россыпные и осадочные, уплотненные обломочные пласты полезного ископаемого разрабатываются по схеме: бурение лидерной скважины на всю мощность продуктивного слоя или к верхней границе продуктивного пласта, взрывное рыхление пород слоя зарядом ВВ через скважину или без такового, проходка технологической скважины по разрыхленному слою с размывом пород вмещающих полезное ископаемое, извлечение гидропульпы полезного ископаемого и выдачу гидропульпы с полезным ископаемым на промприбор.

СМОТРИТЕ ВИДЕО МАЛОЕ СКВАЖИННОЙ ГИДРОДОБЫЧНОЕ ОБОРУДОВАНИЕ НА НАШЕМ КАНАЛЕ В ЮТУБ

ПОДРОБНОЕ ОПИСАНИЕ КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ ПО ДАННОЙ ТЕХНОЛОГИИ И ОБОРУДОВАНИЮ СГД СМОТРИТЕ

в разделе ДОКУМЕНТАЦИЯ странички автора "Николай Бычек" в ВК

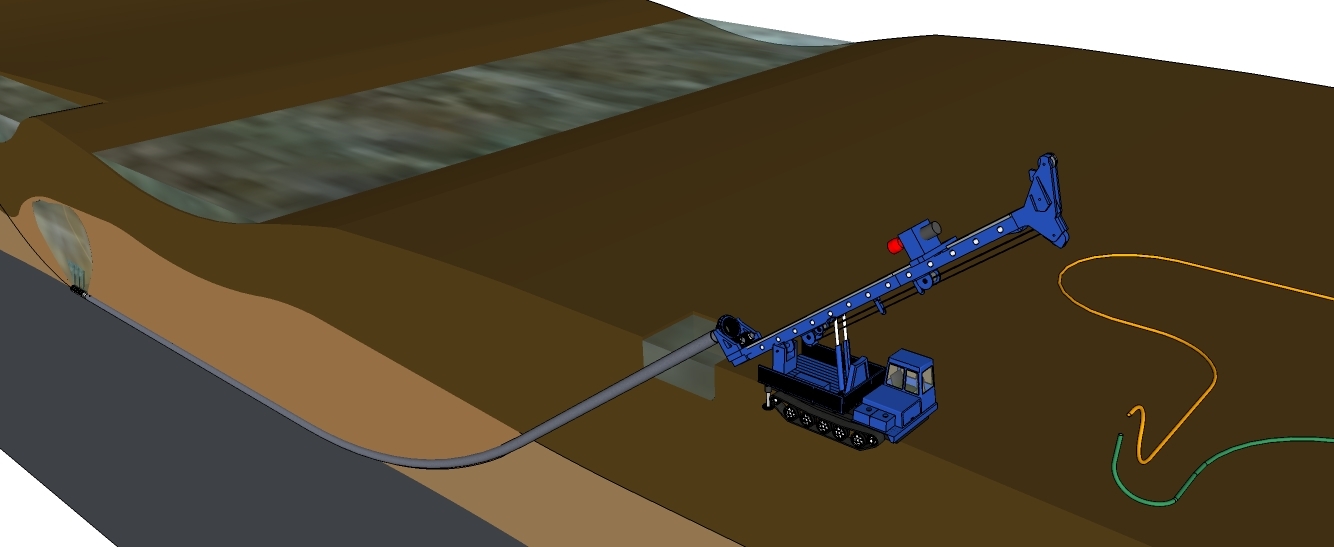

Оборудование предназначено для скважинной гидродобычи строительных песков различной крупности, а также россыпных и осадочных полезных ископаемых, таких как золото, платина, серебро, цирконий, титан, уран, сапфиры, рубины, янтарь, соль, гагат, леонардит, смектит, сапропель, алмазы, гранаты, диатомиты, глауконит, цеолит, перлит, трепел, доломит, фосфорит, др. малым и средним бизнесом.

Представляет собой передвижной автономный самоходно-прицепной комплект из буро-добычной установки, скважинного добычного снаряда двух типов (гидроэлеватор и эрлифт), прицепного насоса напорной воды, прицепного компрессора, набора инструментов, шлангов, обсадных труб, материалов для проходки и эксплуатации технологических скважин глубиной до 40 м.

Проектная производительность установки (породы I-IV категории размыва) от 5 до 36 м³/час по твердому.

В комплект поставки включается:
1. технический проект и спецификация оборудования (для возможной замены аналогами производителей других стран на месте работ)

2.
   технологический паспорт производства работ на конкретном месторождении под конкретные горно-геологические условия (нам потребуется геологические разрезы, описание и технологические (физические) свойства вскрышных и вмещающих полезное ископаемое пород),
   3. комплект оборудования:

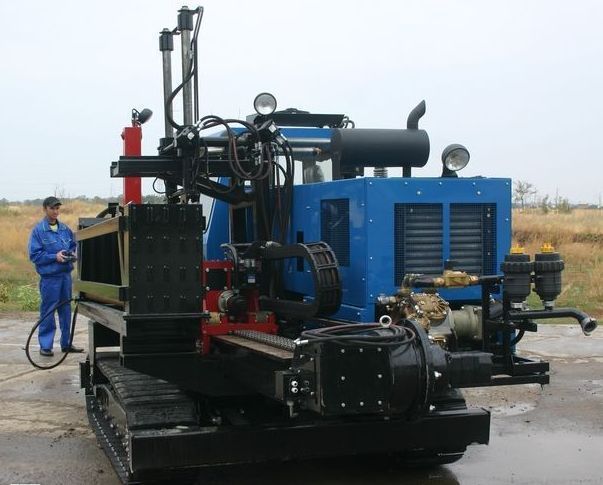

   - самоходная буро-добычная установка

- насос напорной воды

- компрессор

-  скважинный гидродобычной снаряд (СГС)

4. паспорт изделия, гарантия на изделие.

Передача технологического обеспечения и оборудования от изготовителя к заказчику осуществляется по договору:
- с авансовым платежом 100% по п. 1 и 2. описания выше. В результате Вы приобретаете только присущую Вашему месторождению и принадлежащую только Вам технологическую разработку, подробное описание технологии ведения работ и спецификацию оборудования. Сроки подготовки материала 1.5-2 мес.

Стоимость этого этапа – 1,18 млн. рублей. Материалы передаем скачиванием из файлообменника или Яндекс-диска по ссылке (текст в Pdf. Word, графический материал и чертежи в Pdf).
- после того, как у Вас не возникнет вопросов, или хотите что-то добавить (видоизменить) по первой части переданного материала мы приступаем к изготовлению оборудования под Ваш заказ. Это происходит c авансовым платежом 60%. Сроки изготовления и комплектации оборудования - 1-1.5 мес. Стоимость определяется спецификацией из принятого Вами и утвержденного технического проекта подготовленного по стандарту Таможенного союза на основании Приказа Минприроды РФ от 25.06.2010 N 218 "Об утверждении требований к структуре и оформлению проектной документации на разработку месторождений твердых полезных ископаемых, ликвидацию и консервацию горных выработок и первичную переработку минерального сырья" (Зарегистрировано в Минюсте РФ 10.08.2010 N18104).
- как только оборудование будет готово на заводе, мы сфотографируем его, сделаем по нему видеоприложение и выставим Вам счет на остальные 40% оплаты, после чего мы пригласим Вашего представителя на завод и в полевых условиях пройдет обкатка оборудования и пройдет обучение работе на оборудовании ваших специалистов

- мы подпишем Акт приемки-сдачи заказа и передадим его Вам в собственность.
Стоимость (точная) комплекта оборудования определится после получения от Вас технического задания и горно-геологических условий скважинной гидродобычи на месторождении с учетом Ваших пожеланий под удобство технологического процесса, доставки оборудования, спецификации из технического проекта, т.д.

Стоимость поставленных ранее нами аналогов оборудования из комплекта сборки 2018-2019 г.г. под конкретный заказ (для ориентации): 19.2 млн. рублей

Смотрите документ в формате PDF Технический проект и самоходная установка скважинной гидродобычи строительных и других песков

Скважинная гидродобыча (СГД) на сегодня является одноим из инновационных методов разработки россыпных и осадочных месторождений песка, ПГС, фосфоритов, сапропеля, агроруд, глауконита, лечебной грязи, янтаря, золота, платины, алмазов, урана, титана, циркония, рубинов, сапфиров, граната, лунного камня, других драгоценных камней и продуктивных слоев полезных ископаемых. Ее применение целесообразно на малых месторождениях, забалансах, доработках, в труднодоступных местах и там, где обычные традиционных технологии бессильны или экономически нецелесообразны. Отсюда и дешевизна способа - она в несколько раз дешевле традиционной подземной и открытой добычи полезных ископаемых.

Практически везде на месторождениях в проекты закладывают модульно-мобильные установки добычи. А не редко рядом с ними в комплексе и обогатительные модули. Оборудование выполняется в самоходном на пневмо, гусеничном ходу или передвижном - на санных салазках, специальном рамном исполнении.

Технические проекты выполняются по технологиям разработанным и апробированным МГРИ, Кафедрой геотехнологии руд, АО "Сапропэк", Центром по сапропелю в бывшем СССР, а после и в России. За время с 1977 по настоящее время нами выполнено более 48 технологических предложений и внедрено в производство более 10 готовых проектов скважинной гидродобычи строительного песка в различных регионах России, урана - в Казахстане, алмазов - в Республике Саха - Якутия и на Мадагаскаре, рубинов и граната - в Камбодже, драгоценных камней - в Вьетнаме, золота - в Монголии и Суринам, лунного камня - в Шри Лана, янтаря - на Украине, др.

Технологии и проекты выполнялись для определенных глубин извлечения полезного ископаемого с залеганием полезного пласта от 8 до 120 м и более метров. Работы также проводились и на вечной мерзлоте.

Сроки подготовки проектов - от 2,5 до 4 месяцев. По стоимости - от 0,61 до 3,6 млн. руб. в зависимости от вида назначения комплекса, глубины залегания полезного ископаемого, требуемой производительности по готовому продукту, узла обогащения и т.д.

Для проектирования бизнеса должна быть подготовлена первичная геологическая информация по месторождению, предоставлены геологическая карта горного отвода и геологические разрезы детальной разведки.

Также Центр по сапропелю, начиная с 2008 года проектирует все виды скважинной гидродобычи попутных компонентов из горных отвалов, хвостов горно-обогатительных фабрик, озерно-болотных и других диатомитов, глин, рапы, соли.



/avatars.mds.yandex.net/get-zen_doc/175962/pub_5d454d38b5e99200ae095150_5d455738d7859b00add38840/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/175962/...5738d7859b00add38840/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/175962/...738d7859b00add38840/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1594475/pub_5d454d38b5e99200ae095150_5d45578ce6cb9b00ad5bd4b2/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1594475...578ce6cb9b00ad5bd4b2/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/1594475...78ce6cb9b00ad5bd4b2/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1101877/pub_5d454d38b5e99200ae095150_5d4557c735ca3100ace4e06a/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1101877...57c735ca3100ace4e06a/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/1101877...7c735ca3100ace4e06a/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1904579/pub_5d454d38b5e99200ae095150_5d45584343863f00ad7c57cf/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1904579...584343863f00ad7c57cf/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/1904579...84343863f00ad7c57cf/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1594832/pub_5d454d38b5e99200ae095150_5d45588292414d00ac0c453a/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1594832...588292414d00ac0c453a/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/1594832...88292414d00ac0c453a/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/244664/pub_5d454d38b5e99200ae095150_5d455fd6fe289100aca5d436/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/244664/...5fd6fe289100aca5d436/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/244664/...fd6fe289100aca5d436/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1899873/pub_5d454d38b5e99200ae095150_5d455ffa35c8d800ad0d59eb/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1899873...5ffa35c8d800ad0d59eb/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/1899873...ffa35c8d800ad0d59eb/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/18497/pub_5d454d38b5e99200ae095150_5d45601e35c8d800ad0d59ed/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/18497/p...601e35c8d800ad0d59ed/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/18497/p...01e35c8d800ad0d59ed/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/147743/pub_5d454d38b5e99200ae095150_5d45604404af1f00ad7bbee3/scale_540" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/147743/...604404af1f00ad7bbee3/scale_540 1.5x, https://avatars.mds.yandex.net/get-zen_doc/147743/...04404af1f00ad7bbee3/scale_1200 2x" />

И еще более 10 проектов и технологических решений - смотрите на Ютуб-Каналах автора: Доходный бизнес на сапропеле а также Как открыть бизнес на сапропеле, а также Николай Бычек и на на странице в ВК "Николай Бычек" в разделе Документация.

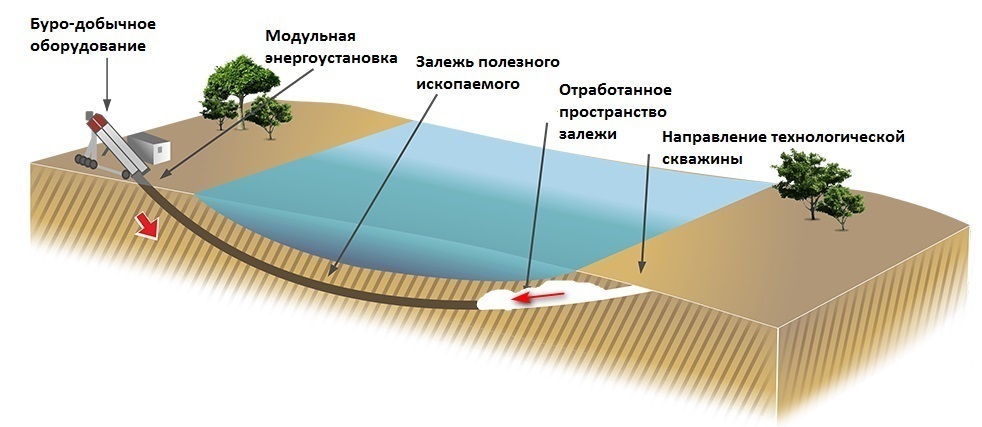

Российскими специалистами Центра по сапропелю предложена модульно-мобильная добычная установка для разработки озерных месторождений сапропеля с глубиной залегания до 28 метров и мощностью пласта более 3 метров. Для этих целей адаптированы уже известные установки прокола грунта с новыми техническими решениями скважинного оборудования, технологии ведения работ, способа забора сапропеля и доставки его на береговой склад.



/avatars.mds.yandex.net/get-zen_doc/1906120/pub_5d1334c721f51b00aea1b557_5d13377ca1099200b0ade83c/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1906120...77ca1099200b0ade83c/scale_1200 2x" />

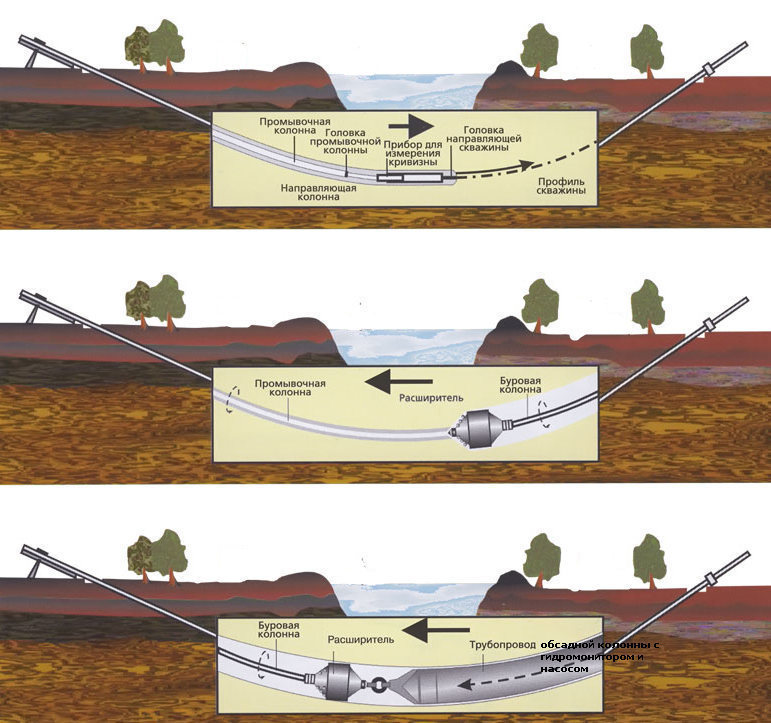

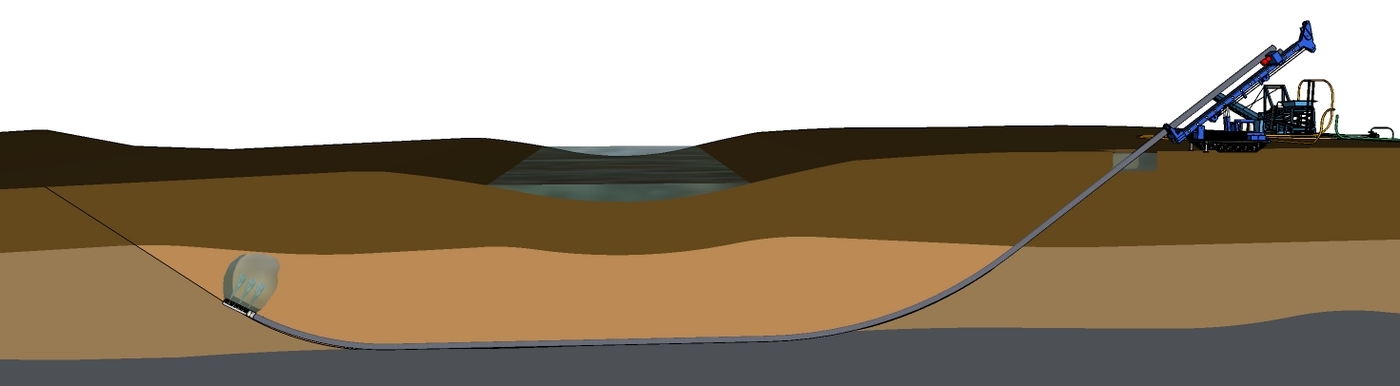

Данный способ добычи озерного сапропеля заключается в проходке модульно-мобильной добычной установкой с берега наклонной технологической скважины по подошве продуктивного сапропелевого пласта на расстояние до 400 м, подключение специального насосного оборудования к проходческому концевику и откачку из озера сапропеля продвиганием забоя в сторону берега забуривания или противоположному.



/avatars.mds.yandex.net/get-zen_doc/1657335/pub_5d1334c721f51b00aea1b557_5d1339231d43fe00af3db29d/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1657335...9231d43fe00af3db29d/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1040957/pub_5d1334c721f51b00aea1b557_5d1339439af86f00b699b611/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1040957...9439af86f00b699b611/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1887828/pub_5d1334c721f51b00aea1b557_5d133953fe26a200aef6515b/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1887828...953fe26a200aef6515b/scale_1200 2x" />

Новые технологические разработки Центра по сапропелю (Россия, Астрахань) открывают новые возможности в добыче озерных сапропелей без использования дорогостоящих плавучих земснарядов и наплавных пульпопроводов, способствуют переходу из сезонной на круглогодичную разработку месторождений, практически исключая сезонные простои оборудования и увеличивая его годовую производительность чуть ли не в два раза.

В 2017-2018 годах Центр на одном из месторождений сапропеля в северо-западной части России применил инновационную добычу необходимого для производства натуральных экологически чистых органических удобрений сырья через наклонные скважины, пройденные в нижней части продуктивного слоя с берега самоходным оборудованием наклонно-горизонтального бурения.

Для проведения опытно-промышленных испытаний предложенной технологии добычи сапропеля естественной влажности без вовлечения в процесс озерной воды был использован береговой комплекс из самоходного устройства ГНБ, передвижной дизельной гидростанции и скважинного насосного-добычного оборудования (СНДО) с наклонно-горизонтальной пульповыдачной трубой.

Месторождение, где проводились испытания, имеет геологические запасы сапропеля 2,36 млн. т, ширину - 380 м, длину - 1.3 км, глубину разработки – от 4 до 14 м, мощность продуктивного слоя - от 3 до 8,7 м.

С восточного до западного берега по подошве продуктивного слоя сапропеля была пройдена наклонно-горизонтальная технологическая скважина, по скважине проложена пульповыдачная труба диаметром 200 мм с установленным на ее конце специальным насосно-добычным механизмом.

Насосно-добычной механизм представлял собой гидравлический скважинный высоконапорный погружной землесос типа Powerdredging PD3000 и насадку принудительного разрыхления. Он приводился в действие от передвижной дизельной гидростанции, установленной на берегу озера. Добыча сапропеля осуществлялась траншейным забоем со стороны западного берега и по мере отработки продуктивного слоя продвигалась к восточному.

В промышленности землесос Powerdredging PD3000 применяется для выполнения различных горно-добычных работ, в т.ч. по добыче песков и ПГС, откачке и удалению коммунальных илов, очистки водоемов. Землесос позволяет перекачивать до 800 м3 пульпы в час с максимальной концентрацией перекачиваемых материалов 47% воды и 53% сухого остатка. В комплекте к землесосу есть насадка-измельчитель крупных глинистых отложений, мусора, веток, ила, поросли, а также рыхлитель плотных слоев сапропеля. Характеристики землесоса представлены ниже:



/avatars.mds.yandex.net/get-zen_doc/1538671/pub_5d1334c721f51b00aea1b557_5d133cfa0119dd00aee5b5d3/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1538671...cfa0119dd00aee5b5d3/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1926194/pub_5d1334c721f51b00aea1b557_5d133ae74b902000b02b748d/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1926194...ae74b902000b02b748d/scale_1200 2x" />

Землесос Powerdredging PD3000 в технологическом режиме разработки месторождения озерного сапропеля совместим с гидравлической дизельной станцией SWAMPKING 32-210, HYDRA-TECH 150DJD/150DJV, HYDRA-TECH 150DD/150DV или HYDRA-TECH 200DD/200DV.

При опытно-промышленной разработке месторождения сапропеля продвигание забоя производилось подтягиванием пульповыдачной трубы с насосно-добычным механизмом по ранее пройденной горизонтально-наклонной скважине береговым устройством ГНБ. Завершение процесса добычи происходило на восточной границе слоя сапропеля. Пастообразный жидкий сапропель по пульповыдачной трубе поступал в береговой склад из нескольких обвалованных чеков, служащих временным складом сырья перед его переработкой в товарный продукт.

После того, как работы завершались в одной горизонтально-наклонной скважине, процесс повторялся в следующей, пройденной параллельно предыдущей на расчетном расстоянии друг от друга.

В процессе эксплуатационных работ была достигнута производительность по сапропелю естественной влажности более чем 250 м3/час. Капитальные вложения, по сравнению с традиционной добычей сапропеля земснарядом, снизились на 22%, энергозатраты на добычу 1 м3 сапропеля естественной влажности сократились на 28%, а себестоимость добычи составила меньше 82 руб./м3.



/avatars.mds.yandex.net/get-zen_doc/1578824/pub_5d1334c721f51b00aea1b557_5d133f6591f70500afd9f6b8/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1578824...f6591f70500afd9f6b8/scale_1200 2x" />

При выполненных геологических исследованиях на месторождении и подсчета его сапропелевых запасов подготовка по запуску добычных комплексов состоит из технологического обследования месторождения, выбора промплощадки для сооружения складов добываемого сырья и цехов переработки, составления технического проекта. По времени это занимает не более 1,5 месяцев.

Изготовление и доставка к месту работы скважинного и берегового оборудования занимает 1,5-2 месяца. Монтажные работы на месторождении и подготовка оборудования к работе во времени длятся не более 2 часов.

После проведения испытаний определилось, что стоимость модульно-мобильного добычного комплекса с техническим проектом, рассчитанным на производительность до 250 м3 сапропеля естественной влажности в час с шириной озерного месторождения до 400 м, глубиной залегания слоя – до 14 м и дальностью подачи сырья в склады на расстояние не более 450 м не превышает 18 млн. рублей.

Из добываемого таким способом сапропеля предусматривается производство органических экологически чистых удобрений в пастообразном, гранулированном, таблетированном и сыпучем виде, почвообразователей и рекультивантов, лечебных и косметических грязей, сорбентов, присыпки и подстилки для животных и птицы, идущих на нужды сельхозпроизводителей в России и на экспорт в страны Средней, Ю-В Азии, Ближнего Востока, Полученная продукция из сапропеля также предназначена воссоздавать сельхозугодья в пустынных слабо увлажненных районах, преобразовывать истощенные земли в почвы с высоким содержанием гумуса.



/avatars.mds.yandex.net/get-zen_doc/22526/pub_5d1334c721f51b00aea1b557_5d133f51723a7d00af0dc0fd/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/22526/p...f51723a7d00af0dc0fd/scale_1200 2x" />



/avatars.mds.yandex.net/get-zen_doc/1930771/pub_5d1334c721f51b00aea1b557_5d133fb60e660100b0b56edc/scale_1200" target="_blank">https://avatars.mds.yandex.net/get-zen_doc/1930771...fb60e660100b0b56edc/scale_1200 2x" />

Центром по сапропелю предложены технологии производства более 22 видов продукции из добываемого таким способом озерного сапропеля.

Предложение разработано Центром по сапропелю под руководством к.т.н. Николая Бычека и первоначально было предназначено для  скважинной гидродобычи (СГД)  янтаря забалансовых участков месторождений и доработки поверхностных варварских «самокопок» на лицензионных участках.  Собственно процесс СГД янтаря на таких месторождениях, используя предлагаемую технологию, весьма прост и только на первый взгляд кажется чем-то особенным.

В комплекте поставки заказчикам предлагается технический проект бизнеса и оборудование по его осуществлению. Оборудование – это самоходная буро-добычная установка на пневматическом или гусеничном ходу, скважинный гидродобычной снаряд (СГС), промывочный узел с емкостью и насосом оборотной воды. Наиболее ответственным в расчетах и изготовлении является оборудование СГС.

На лицензионном участке в месте добычи янтаря забуривают технологическую скважину, опускают в нее скважинное гидродобычное оборудование, размывающее продуктивный пласт янтаря, получаемую гидросмесь откачивают и подают на промывочно-классификационный узел. На ситах после промывки снимают янтарную фракцию.

Способ позволяет разрабатывать балансовые и забалансовые продуктивные слои, вести доразработку участков варварского расхищения янтаря «самокопом» на глубинах до 80 метров. Производительность может достигать 800 и более метров кубических пород в смену. Обслуживание оборудования осуществляют 3 человека.

От начала договорных работ до выдачи первой партии добытого янтаря - по времени не более 4,5 месяцев. За данный период проектируется участок добычи, заказывается и изготавливается оборудование, доставляется комплект на место работы.

Предлагаемые комплекты малому и среднему бизнесу по цене не превышают 28 млн. рублей. Обычно, заказываются средне-производительные установки на пневмоколесном ходу. Они позволяют вести бизнес с частыми переездами по площади месторождения, отрабатывать участки сложной конфигурации и с различными глубинами залегания продуктивного янтарного пласта.

Предложение для открытия бизнеса на янтаре на Украине в формате PDF

Камбоджа – королевство, располагается в южной части Индокитайского полуострова, граничит на севере и северо-западе с Таиландом (803 км), на северо-востоке – с Лаосом (541 км), на востоке и юго-востоке – с Вьетнамом (1228 км), на юго-западе на протяжении 443 км омывается водами Сиамского залива. Площадь страны – 181 тыс.кв.км. Численность населения – 14,4 млн. чел. (2006); средняя плотность населения – 80 чел. на 1 кв.км. В Камбодже имеет образование около трети (32-36%) населения.

            Крупные города в королевстве: столица страны Пномпень (в 2001 г. – 0,9 млн. чел.), Сисопхон, Сиемреап, Баттамбанг, Кампот, Кампонгсаом (морской порт), Кампонгтям (порт на р.Меконг).

            Территория страны преимущественно равнинная. Низменную Центральную (Кампучийскую) равнину, к которой приурочена долина р. Меконг, отделяют от морского побережья горы Кравань (Кардамоновы) с высшей точкой г. Ораль (1813 м). Реки относятся к бассейнам Сиамского залива, Меконга и оз.Тонлесап.

            Около трёх четвертей территории страны покрывают листопадные и вечнозелёные тропические леса: многоярусные нагорные и затопляемые мангровые.

            Климат в Камбодже тропический муссонный. С ноября по апрель – засушливый сезон, когда дует северо-восточный (зимний) муссон, с мая по ноябрь – сезон дождей с юго-западным, или летним, муссоном. Среднемесячные температуры воздуха на равнине в течение всего года держатся в пределах +25-30°. В год выпадает 750-2000 мм осадков (максимум – в горах Кравань).

            Имеющиеся в стране дороги практически все без покрытия. Протяжённость автомобильных дорог – около 15 тыс. км, 20-22% их имеет асфальтовое покрытие. Две железнодорожные линии общей протяжённостью 650 км связывают Пномпень с нас. п. Пойпет на границе с Таиландом на севере и с портом Кампонгсаом на юге.

            Глубоководный морской порт Кампонгсаом обеспечивает Камбодже выход в океан. До порта Пномпень крупные морские суда могут подниматься по р. Меконг только в период высокой воды. В г. Сиемреап, рядом с храмовым комплексом Ангкор, имеется международный аэропорт.

            Камбоджа, как и Лаос с Мьянмой входит в тройку самых слаборазвитых стран Юго-Восточной Азии. В стране отмечается самый низкий в ЮВА процент бюджетных отчислений на инвестиции – 4%. За чертой бедности проживает 36% населения.

            Валовой внутренний продукт (ВВП) в 2006 г. – 7,2 млрд. дол. (514 дол. на душу населения), рост ВВП за год – 10,5%.

            Камбоджа - страна аграрная. В сельском хозяйстве занято 85% трудоспособного населения. Продукция сельскохозяйственного производства составляет 34-36% ВВП. Обрабатывается 14-19% территории. Более половины пахотных земель используется для выращивания риса. Второй по важности сельскохозяйственный продукт – каучук, составляющий основную статью экспорта (импортёры – Малайзия, Сингапур, Индонезия, Таиланд). Выращиваются также бананы, сахарный тростник, маниок, соя, кокосовая пальма, кешью, кукуруза, батат, цитрусовые, манго, хлопковое дерево, джут, маслины, кунжут, пряности. Разводятся буйволы, свиньи, крупный рогатый скот. В прибрежных районах оз. Тонлесап и Сиамского залива, а также по р. Меконг развито рыболовство.

            Большинство промышленных предприятий занимается переработкой сельскохозяйственной продукции и изготовлением простых потребительских товаров. Имеются, хотя и не всегда функционируют авто- и тракторосборочные, металлообрабатывающие, судоремонтные, цементные, химические, фармацевтические, текстильные, лесобумажные предприятия.

            Добычей драгоценных камней в стране занимаются группы или отдельные лица на примитивном уровне. В Камбодже имеется ряд перспективных горнодобывающих провинций. Наиболее значимое место в плане открытия полномасштабного бизнеса занимает  месторождения сапфиров в горнорудной провинции Паилин.

            Образование сапфиров в природе связано с внедрением гранитных магматических плит в известняковые отложения. Корунд (сапфир) - полигенный минерал, образующийся из высокоглиноземистых базальтовых и щелочных магм, а также гидротермально-метасоматическим путем (скарны, вторичные кварциты) и при региональном метаморфизме гранулитовой фации. Добывается главным образом из аллювиальных россыпей или коры выветривания, реже из коренных пород.

Сапфир образуется как магматический минерал в виде порфировых вкрапленников в базальтах и лампрофирах (Австралия, Индокитай, США), в щелочных пегматитах и при гидротермально-метасоматических процессах в жилах слюдистых плагиоклазитов среди кальцифиров и ультраосновных пород (Бирма, Шри-Ланка, Танзания, Индия).

Сапфиры в Камбодже распространены на россыпных месторождениях. Добыча осуществляется в значительной степени стихийно, ручным способом. Реальные объемы годовой добычи этого камня никому не известны.

Объемы добычи драгоценного камня увеличиваются после того, как полностью прекратилась разработка этих месторождений при режиме Пол Пота и постоянным ведением войн как гражданской, так и с соседями. На сегодняшний день сапфиры Камбоджи высоко котируются и признаны на мировом рынке.. Полностью прекращенная в период геноцида добыча сапфиров в последние годы значительно выросла, особенно в месторождении Паилин. Камбоджийские сапфиры отличаются исключительной для азиатских корундов чистотой и редкой по силе насыщенностью оттенков. Часто оба счастливых фактора ценности драгоценного сапфира совпадают в камбоджийских камнях!

            Камбоджа сегодня - это не только богатейшее историко-культурное наследие человеческой цивилизации и курорты мирового уровня, но и центр добычи высококачественных драгоценных камней, которые добывают здесь с незапамятных времен. Камбоджа известна своими рубинами и сапфирами, которые наряду с восточноафриканскими камнями пользуются невероятным спросом у ювелиров.

            Наиболее притягательным местом открытия высокорентабельного бизнеса нами рекомендуется провинция Пайлин. Здесь по-прежнему можно найти качественные и ценные камни, но самое интересное, что сделать это может практически любой желающий, ведь для того, чтобы их найти, нужно просто хорошо просеять песчаные или песчано-глинистые вмещающие полезное ископаемое породы.

            Рубин, также как и сапфир, является природной вариацией корунда, с незначительной разницей в химическом составе. Камни синих оттенков относят к сапфирам, а бордово-красных - к рубинам. Качественные прозрачные корунды с равномерным окрасом относятся к драгоценным камням и высоко ценятся в ювелирами.

Пайлинские сапфиры оцениваются специалистами очень высоко, так как обладают всеми характеристиками высококачественных камней: глубокий синий цвет, блеск и прозрачность. Кроме таких ценных экземпляров, в провинции Пайлин встречаются корунды фиолетового оттенка и рубины, среди которых также можно найти достойные экземпляры.   Полноценная разработка пайлинских месторождений драгоценных камней до сих пор не ведется, так как этот регион все еще хранит следы гражданской войны в виде огромных минных полей, поэтому на мировом ювелирном рынке пайлинские сапфиры - настоящая редкость, за которой охотятся состоятельные коллекционеры.

            При организации добычи драгоценных камней  в этих местах необходимо закладывать денежные средства на первоначальное обследование и, если потребуется, разминирование территорий горного отвода. Это не значит, что минные поля располагаются везде по месторождению, но безопасный подход к горнодобывающему бизнесу – залог успешной работы на многие годы.

При проектировании добычи и обогащения пайлинских сапфиров Центр по сапропелю предлагает модульно-мобильные комплексы безопасного ведения горных работ, где присутствие человека сведено до минимума.

Рубин, также как и сапфир, является природной вариацией корунда, с незначительной разницей в химическом составе. Камни синих оттенков относят к сапфирам, а бордово-красных - к рубинам. Качественные прозрачные корунды с равномерным окрасом относятся к драгоценным камням и высоко ценятся в ювелирном искусстве.

Драгоценные корунды в провинции Пайлин находятся в аллювиальных песчаных и суглинистых отложениях. Пласты, богатые драгоценными камнями, расположены от нулевой отметки поверхности до 60 и более меторв, имеют большую площадь распространения и сосредоточены в окрестностях города Пайлин. Вмещающие породы рыхлые, осадочного или россыпного происхождения. Поиск и добыча камней в таких породах не требует специальных навыков или сложного горнодобывающего оборудования. Этим обстоятельством пользуются местные жители, которые ищут драгоценные камни повсюду - от обочин дорог до собственного участка земли вокруг дома. Достаточно просто просеять песок и выбрать камни, если таковые имеются.

Высокорентабельным бизнесом по механизированной добыче драгоценных камней может быть даже добыча сапфиров и рубинов на площадях с отработанными ручным способом верхними слоями вмещающих пород. Обычно, ручная разработка ведется до глубины не более 5-7 м. Используемое нами оборудование добычи относится к гидродобычным скважинным устройствам и позволяет вести разработку до глубин 40 и более метров.

Используя методы скважинной гидродобычи камней модульно-мобильным оборудованием с организацией обогащения извлекаемых материалов непосредственно у добычной скважины можно разрабатывать полезные слои до глубин в 100-120 м.  Производительность таких комплексов достигает 40-60 м³ по твердому или 150-400 м³ по пульпе.

            Следует также знать, что по-настоящему ценные корунды, способные войти в историю и попасть в руки ювелиров с мировым именем, встречаются не каждый день. Но хорошего качества рубины и сапфиры, которые отправляются на местные ювелирные рынки и с удовольствием раскупаются ювелирами с мировым именем и туристами, встречаются регулярно.

            На северо-востоке Камбоджи в провинции Ратанакири находится крупное месторождение цирконов. Примечательно, что все голубые цирконы в мире происходят именно из этой провинции.

            Природные цирконы - это достаточно редкие драгоценные камни и их не стоит путать с дешёвыми искусственными камнями фианитами (на Западе - «cubic zirconia»), которые зачастую некорректно именуют также цирконами. Привлекательной особенностью огранённых цирконов является наличие у них сильной дисперсии, проявляющейся в виде ярких цветных вспышек. Одно время бесцветные природные цирконы служили в ювелирных изделиях даже в качестве заменителей бриллиантов, т.к. внешне они достаточно похожи.         Практически все добываемые здесь цирконы подвергаются нагреву в специальных печах. До нагрева камни имеют коричневую окраску, но после него приобретают красивый голубой, бесцветный, жёлтый или оранжевый цвет.

            Центр по сапропелю имеет опыт использования специфических и привлекательных условий открытия малого или среднего горно-добывающих предприятий на территории Камбоджи, сопровождающихся представителями властных структур и госбезопасности страны. «Мягкие» условия налогообложения и таможенных пошлин на вывозимый товар позволяют вести высокорентабельный и быстро окупаемый бизнес. Как правило, получение Лицензии на геологоразведку и добычу драгоценных камней не превышает 12-16 дней.

            Проект геологического изучения лицензионного участка недр и Отчет по геологоразведке выделяемых под добычу территорий месторождения занимает по времени от 3 до 4,5 месяцев.

            Центром по сапропелю под адаптацию к условиям месторождений драгоценных камней Камбоджи разработана экспресс-технология скважинной гидродобычи/вакуумдобычи драгоценных камней. Под технологические условия выделенного по Лицензии горного отвода в течение 1.5-2 месяцев выполняется Технический проект бизнеса и по спецификациям из проекта за 2,5-3 месяца изготавливается, доставляется и запускается в эксплуатацию модульно-мобильное оборудование добычи и обогащения промывкой или продувкой извлекаемой горной массы.

            Поставляемые комплексы оборудования состоят из базового буро-добычного устройства, скважинного добычного снаряда и вспомогательных механизмов. Исходя из горно-геологических и геоморфологических условий месторождения, комплексы выполняются на гусеничном, пневмо- или санном ходу с гидравлической или вакуумной составляющей добычи полезного ископаемого. Из-за дефицита и дороговизны электроэнергии в стране все проекты бизнеса рассчитаны на автономное и независимое энергоснабжение добычного и обогатительного оборудования.

            Весь процесс запуска эффективного горно-добывающего бизнеса на месторождении драгоценных камней Камбоджи можно разделить на несколько этапов:

Этап 1. Принятия решения, выезд на место будущих работ, ознакомление с месторождением, знакомство с административным ресурсом, получение первичной геологической, юридической и правовой информации, ознакомление с налоговым законодательством, составление календарного плана последующих действий, оформление правовых документов по открытию бизнеса на территории выбранной горно-геологической провинции страны. Получение Лицензии на геологическое изучение и добычу полезного ископаемого в пределах лицензионного участка.

Этап 2. Подготовка и согласование Проекта геологического изучения участка недр, выполнение геологоразведочных работ на участке с написанием Отчета, подсчетом запасов, определения качества и условий залегания драгоценных камней, др.

Этап 3. Техническое проектирование бизнеса и подготовка спецификации оборудования.

Этап 4. Изготовление, доставка, монтаж и запуск добычного и обогатительного оборудования предприятия по Спецификации из проекта. Подготовка инфраструктуры на месте проведения горно-добычных и работ по обогащению полезного ископаемого

Этап 5. Запуск и вывод предприятия на проектную мощность.

            В зависимости от проектной производительности Вашего будущего горно-добывающего предприятия и условий залегания разрабатываемого продуктивного слоя полезного ископаемого весь комплекс, начиная от Проекта геологического изучения лицензионного участка недр и заканчивая запуском добычного оборудования в эксплуатацию, по времени займет от 9 до 11 месяцев. Совокупные капитальные вложения для открытия среднего бизнеса оцениваются от $794000 до $820000 США, малого – от $594000 до $670000 США.

            С учетом налоговых и правовых аспектов бизнеса в Камбодже проектная окупаемость вложений – не более 4.5 года. Рентабельность предприятия – не менее 120%.

            В 2019-2020 годы в Камбодже ожидаются значительные инвестиционные вливания в горно-добывающую промышленность. По известным историческим событиям приоритетом в стране пользуются инвесторы из постсоветских государств, говорящие на русском языке.

Смотрите документ в формате Pdf Перспективы открытия бизнеса по добыче и обогащению сапфиров и рубинов в Камбодже

Суринам - маленькое по нашим российским меркам государство на северо-востоке Южной Америки. Площадь страны - 163,8 тыс. км². Население - чуть больше 6.5 млн. человек. Столица - Парамарибо. Общий ВВП по данным на 2016 г. - $7,9 млрд.

Суринам имеет общие границы с республикой Гайана на западе, Французской Гвианой на востоке, Бразилией на юге и омывается водами Атлантического океана на севере. Распределение населения по площади неравномерное: на юге населения практически нет, северная часть – самая населенная. Территория покрыта саванной и тропическими дождевыми лесами. Страна отличается жарким и влажным климатом. Температура воздуха на протяжении года устойчиво-равномерная, среднегодовое значение на севере страны у столицы составляет +26 °C. Имеет два сезона дождей: с декабря по начало февраля и с конца апреля по середину августа.

Суринам - беднейшая страна Южной Америки. Промышленность развита слабо, местные жители заняты в сфере обслуживания или сельским хозяйством, довольно высокий уровень преступности. Имеет привлекательность инвестиций из России, Украины, стран СНГ, ЕС и Прибалтики в горно-добывающую промышленность, особенно в золотодобычу. По данным Geological and Mining Department, GMD и Central Bank of Suriname за последние 5 лет гражданами и предприятиями из этих стран получено максимальное количество лицензий (концессий) на геологоразведку и добычу россыпного золота в стране.
Подобно многим другим странам американских континентов в конце XVIII - начале XIX века Суринам пережил свою золотую лихорадку (1890–1910 г.г.). В настоящее время в стране разрабатываются месторождения коренного и россыпного золота как в промышленных масштабах, так и кустарным способом.
Добычу золота, в основном, с 1970-х годов стимулировал рост цен на этот драгоценный металл. Сначала это были на малых реках небольшие драги. После – начали применяться новые на то время технологии и способы освоения месторождений. Восточный Суринам обладает большинством месторождений золота.
В настоящее время добыча драгметалла стала привлекательным источником доходов для различных «артелей» и «самокопателей». Местные мароны и бразильские гаримпейрос составляют основную часть золотодобытчиков Суринама. Большинство концессий находятся в руках местной политической и экономической элиты. Как не странно, значительная их часть под различными предлогами и открыто получена выходцами из стран бывшего СССР и сейчас находится в их ведении.
В январе 2011 г. в стране была учреждена Комиссия по регулированию сектора добычи золота, задачей которой стало восстановление государственной власти над районами мелкомасштабной золотодобычи.
Добыча золота смещается в труднодоступные районы страны, истощаются участки с высоким содержанием золота в россыпях, падает среднее содержание металла на 1 м3 извлекаемых продуктивных пород, месторождения «заглубляются», возрастает коэффициент вскрыши. Предприятия и добычные артели сталкиваются с проблемами увеличения себестоимости добычи золота, что приводит к поиску новых, инновационных технологий разработки золотоносных залежей. Применительно к труднодоступным регионам тропических дождевых лесов, бездорожью, мелким золотоносным участкам в прирусловым ручьевым аллювиальным образованиям наиболее перспективными становятся модульно-мобильные технологические решения малой и средней производительности на основе геотехнологических способов разработки россыпных и осадочных месторождений полезных ископаемых.
С 2017 г. увеличилось количество обращений в Центр по сапропелю «отечественных» владельцев концессий в Латинской Америке для подготовки технических проектов добычи и обогащения россыпного золота способами скважинной гидродобычи (СГД) и ее разновидностями. Применение СГД россыпного золота в странах Центральной и Южной Америки (Суринам, Гайана, Перу, Бразилия, др…) имеет под собой основание, так как геологическое строение месторождений как нельзя лучше подходит к этому: рыхлая вскрыша и вмещающие породы, небольшая глубина залегания, наличие технической воды, тальвеговое строение, аллювиальное происхождение, т.д.
Кроме того, по запасам мелкие месторождения россыпей экономически не выгодны для разработки крупными добывающими предприятиями.
68% золота, добываемого в Суринаме, приходится на долю мелкомасштабных добытчиков, а не на крупные горно-добывающие предприятия. Например, из 27,8 т драгоценного металла, произведенного в стране в 2015 г., 18,9 т было добыто кустарными артелями или частниками. В стране на сегодня работают всего два крупных промышленных рудника - «Rosebel» компании «IAMGOLD» и «Merian» компании «Newmont Mining» (прогнозируемая добыча золота в год до 11-12 т, общие запасы золота - 133 т).
Скважинная гидродобыча (СГД) россыпного золота в стране экономически выгодна и может найти применение в условиях бездорожья и непроходимости тропических лесов. Она позволяет разрабатывать мелкие и труднодоступные концессии модульно-мобильным самоходным или передвижным оборудованием как точечно, так и площадной сплошной системой отработки. Превосходство технологии: автономное энергоснабжение, производительность по твердому остатку после промывки от 15 до 160 м3/час, глубина разработки от 0 до 120 м, разрабатываемые толщи – аллювиальные.

Центр по сапропелю (Россия, г. Астрахань) выполняет технические проекты комплексов СГД мелких и средних россыпных месторождений золота, подготавливает спецификации оборудования для изготовления на заводах России под конкретно заданные условия добычи, поставляет изготовленное оборудование, осуществляет его эксплуатационные запуски на месте работ. Опыт работы с 2986 года позволяет выполнять проекты в сжатые сроки (до 3.5 мес.). По стоимости технический проект модульно-мобильной скважинной гидродобычи россыпного золота для россыпей Суринама не превышает 2,6 млн. руб. Проектная стоимость оборудования СГД производительностью от 15 до 160 м3/час по твердому остатку после промывки - 395-1137 тыс. евро, соответственно и зависит от глубины разработки, свойств разрабатываемых грунтов, их состава и содержания в них полезного компонента.

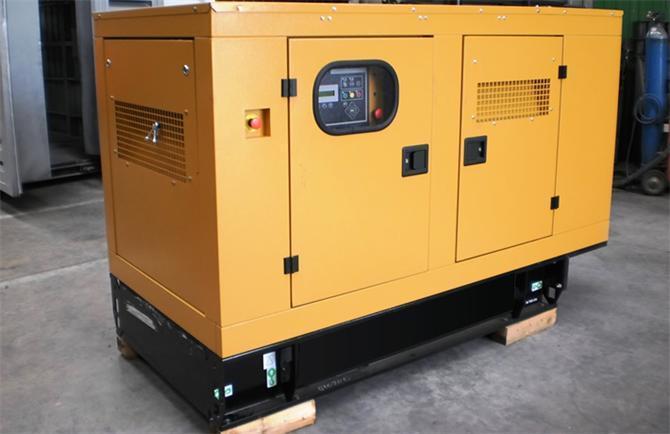

В состав комплекса модульно-мобильного оборудования СГД включается: буро-добычной узел, скважинный снаряд, насосно-напорный узел, узел обогащения пульпы (промывки полезного ископаемого). Энергопривод оборудования – от двигателя внутреннего сгорания или дизельной передвижной электростанции.

Обслуживают добычной комплекс 4-5 человек. Вспомогательная техническая служба на участке СГД состоит из бульдозерно-экскаваторного хозяйства и насчитывает 1-2 человека в смену (зачистка площадок под добычное оборудование, перемещение буро-добычного узла, ремонт и прокладка путепроводов, др.
Оборудование СГД перевозится к месту использования обычным грузовым автотранспортом и выполнено специально под размеры кузова КАМАЗ. В зависимости от геоморфологии поверхности месторождения может выполняться самоходным на пневмо- или гусеничном ходу, передвижным на санных трубных салазках.
Зачастую, СГД является единственно возможным технологическим решением разработки золотосодержащих россыпей в условиях Суринам и других латинооамериканских стран.

К 2018 году ряд золотодобывающих предприятий страны столкнулись с задачей добычи золота на россыпях с глубоким залеганием продуктивного пласта. Зачастую коэффициент вскрыши, например, на предприятии «Монгол мининг», достигает 25-30. Т.е., при мощности золотосодержащего слоя в 2,5-3,5 м, мощность вскрышных пород  более чем 60-85 м.  И в дальнейшем эта разница будет только возрастать. Это приводит к резкому удорожанию горных работ, не технологичности процесса добычи золота и к отказу применения карьерной открытой разработки месторождений.

Некоторые предприятия планируют решить вопрос продолжения добычных работ путем проходки из выработанного пространства карьера горизонтально-наклонных по углу падения залежи подземных выработок – штолен и выемкой золотосодержащей породы лавой, как при угледобыче. Однако, способ из-за слабой и водосодержащей кровли в 80% случаях не применим и также приводит к значительному удорожанию золотодобычи.

Ознакомившись с несколькими такими предприятиями, специалисты российского Центра по сапропелю пришли к выводу о целесообразности применения в данных конкретных случаях геотехнологических методов скважинной гидравлической разработки золотосодержащих россыпных месторождений (СГД) с проведением в июле-сентябре 2018 года на одном из частных предприятий опытно-промышленных работ. При мощности золотосодержащего слоя 1-3,5 м и вскрыше в 60-90 м способ должен быть дешевле карьерной открытой разработки в 3-6 раз, по капиталовложениям в оборудование – в 2-4 раза. Время на развертывание комплекса занимает 1-2 суток. Одной из положительных особенностью способа является совмещение бурения разведочных скважин с эксплуатационными. Диаметр бурения при проектной производительности 40-80 м³/ч по твердому не превышает 220-320 мм.

С точки зрения технологии СГД золотосодержащих пород заключается в разбуривании залежи по расчетной сетке разведочно-эксплуатационными технологическими скважинами с одновременной их обсадкой на всю мощность с углублением выработки в трещиноватые коренные породы, оборудовании скважин скважинным гидродобычным (гидромонитором с размывающими напорными струями воды породу насадками) и насосно-откачным (эрлифтом или гидроэлеватором) оборудованием, их трубной обвязкой и подачей на оборудование энергоносителя в виде воды и сжатого воздуха.

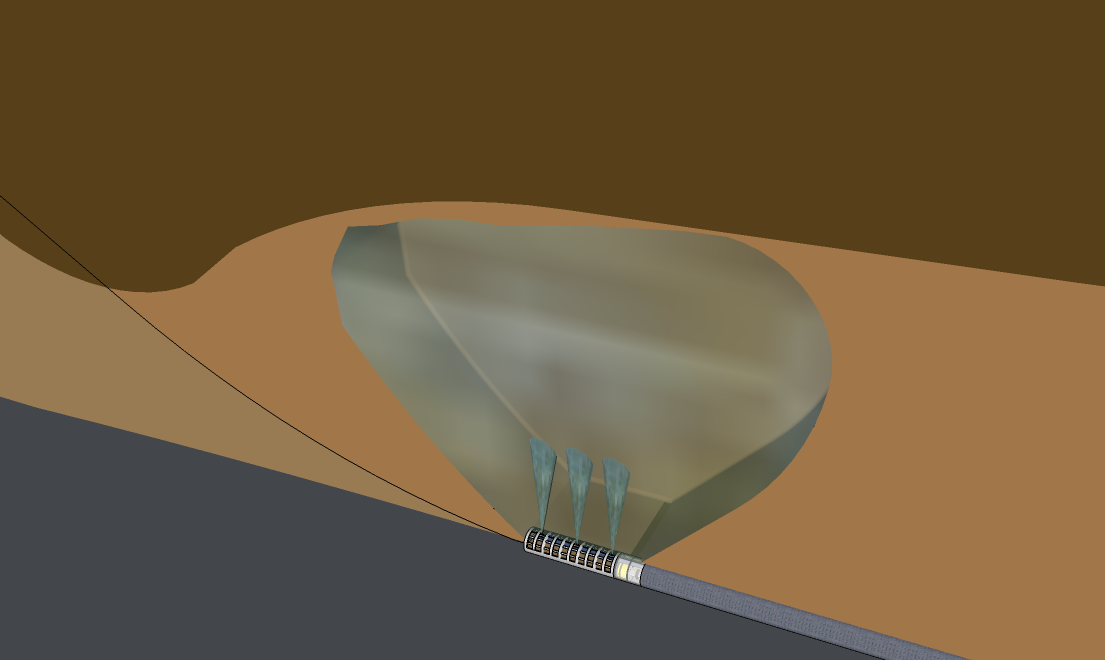

Скважинный гидромонитор напорной струей воды вращаясь вокруг оси скважины снизу вверх, размывает золотосодержащий слой, образуя округлую камеру с радиусом до 4-8 м на всю мощность продуктивной толщи (обрушаемую во времени), наполняющуюся вышележащими вскрышными породами в процессе отработки продуктивных пород.. Золотосодержащие породы в виде гидропульпы через скважину извлекаются на поверхность и направляются на промывочный прибор. Наиболее крупные и тяжелые включения золота потоком воды по наклонному днищу выработанной камеры сносятся к днищу скважины и попадают в скважинную ловушку. Ловушка после отработки продуктивного слоя вместе с обсадной трубой и накопившемся в нем золотом извлекается на поверхность.

Оборудование по способу - модульно-мобильное, работает как от собственного автономного дизельгенератора, так и от сетевой ЛЭП.

Проведенные ранее в России на месторождениях россыпного золота, янтаря, ПГС, погребенного сапропеля и алмазов работы по СГД дали положительные результаты и рекомендованы к внедрению повсеместно на горнодобывающих предприятиях с аналогичными геологическими условиями месторождений.

С применением новых технологических решений и оборудования скважинной гидродобычи (СГД) россыпных алмазов разработка многих "бросовых" месторождений с малыми запасами или содержанием стала вполне доходным бизнесом и может оживиться при заинтересованности алмазодобывающей отрасли. Известно, что, используя данный метод можно сокращать освоение горных отводов во времени, совмещая поисково-оценочные работы с опытно-эксплуатационными и эксплуатационными. Зачастую, для добычи на малых россыпях понадобиться всего лишь один или два мобильных комплекса на базе буровых установок с подготовительными и капитальными затратами в бизнес в пределах 15-140 млн. руб. Комплексы позволяют проводить поисковую апробацию россыпных месторождений, их опытно-промышленную и промышленную добычу, осуществлять прискважинное обогащение.

Не исключается эффективное применение СГД россыпных алмазов на забалансовых участках месторождений, на россыпях с повышенным содержанием валунов, обводненных участках в труднодоступных местах. Для этого оборудование может быть выполнено с учетом геологии и факторов местности на санном, гусеничном или пневмоходу. Себестоимость добычи способом СГД в разы ниже традиционных, в частности открытого и подземного. Остается не понятным, почему способ СГД россыпных алмазов в России не находит применения. Может для этого уже настало время? Коллектив разработчиков различных технологических решений в этой области в нашей стране есть и ждет предложений.

https://www.youtube.com/watch?v=LeOfLDJqSa0 роторная добыча через скважины

https://www.youtube.com/watch?v=9MGaiHbAOwk&t=1s  СГД россыпных полезных ископаемых.

https://www.youtube.com/watch?v=Z8wAE7yyDIM&t=2s опытный участок СГД россыпных полезных ископаемых

На сегодняшний день в России мы имеем стандартную стадийность подготовки золотосодержащих россыпей к отработке.

Учитывая тот факт, что не каждое месторождение с мало-мальски приемлемыми к разработке ресурсами становится промышленным, в основном, один из двух, то для подготовки одного реального месторождения вышеуказанные цифры надо удвоить,  увеличивая затраты до 27,4 млн. руб., а сроки подготовки до 4,5 лет.

С 1 августа 2017 г. Роснедра своим письмом по настоянию предприятий, добывающих золото в Магаданской области, предложило проводить опытную отработку техногенных россыпей. Это дает возможность золотодобытчикам значительно во времени сократить сроки документальной подготовки месторождений.

Относя мелкие проявления золотосодержащих песков к техногенным россыпям, становится перспективным совмещенный способ геологического апробирования и добычи золота с помощью СГД (скважинной гидродобычи). Разведочная скважина, пройденная через толщу россыпи, легко становится эксплуатационной и позволяет без дополнительных затрат отработать часть мелкой россыпи одним буровым агрегатом и скважинным добычным снарядом.

Предлагается ряд технологий и оборудования для СГД российского и зарубежного производства успешно применяемых на опытно-промышленных участках добычи россыпного золота с глубиной залегания до 120 м и шириной залежи до 400 м. Производительность опытной добычи на данном оборудовании варьирует от 15 до 80 м³/ч по пескам. Наиболее эффективным способ может быть при отработке аллювиальных россыпей с глубиной залегания до 25 м и мощностью пласта от 2 м.

Используемая в комплексе апробации и опытно-промышленной добычи скважинная гидродобыча (СГД) россыпного золота включает в себя самоходный буровой станок наклонно-горизонтального бурения технологических скважин с комплектом буровых и обсадных труб, передвижной дизельгенератор, скважинный гидромонитор с погружным шламовым насосом. Обслуживают оборудование 2 человека.

Технология проведения апробации россыпи и опытно-промышленной добычи золотоносного песка основана на первоначальной проходке пилотной наклонно-горизонтальной технологической скважины по границе между продуктивным золотосодержащим слоем и подошвой залежи, гидро-механическом расширении ее до требуемого диаметра с одновременным продавливанием обсадной колонны с скважинным гидромонитором и погружным насосом по ее стволу, размыве гидромонитором золотосодержащего песка с выдачей его в виде пульпы на обогащение.

Направление технологической скважины задают специальным буром. Контроль за точностью вскрытия залежи осуществляется переносным локационным оборудованием.

Капитальные затраты на проведение работ с учетом приобретения оборудования комплекса не превышают 15-22 млн. рублей.

Технология и оборудование применимы не только для апробации и опытно-промышленной добычи россыпного золота, но и для аналогичных работ по разработке россыпей алмазов, янтаря, циркония, титана, фосфорита, драгоценных камней, др.

Проектирует опытно-промышленные участки и поставляет оборудование комплекса скважинной гидродобычи золотосодержащих песков Центр по сапропелю (www.sapropex.ru)

Смотрите видео Опытно-промышленный участок скважинной гидродобычи россыпных полезных ископаемых через наклонно-горизонтальные скважины

Материалы в формате Pdf можно посмотреть на Апробирование и опытно-промышленная добыча россыпного золота

Материалы в формате Doc Геологическое апробирование и добыча россыпного золота методом СГД

ТЕХНИЧЕСКИЙ ПРОЕКТ

«УЧАСТОК СКВАЖИННОЙ ГИДРОДОБЫЧИ ПЕСКА ИЗ ОБВОДНЕННЫХ ПЛАСТОВ С ПЛАВНЫМ ОБРУШЕНИЕМ ВЫШЕЛЕЖАЩИХ ПОРОД»

Предлагается технологическое решение, проект и оборудование скважинной гидродобычи и обогащения промывкой песка с обводненных пластов при плавном обрушении вышележащих (вскрышных) пород. Производительность комплекса 60 м³/час, энергоемкость – 140 кВт, капитальные вложения – 23 млн. руб.

СОДЕРЖАНИЕ

Договор на выполнение работ

Техническое задание

Введение

РАЗДЕЛ 1.

Глава 1. Исходные данные по месторождению песка

1.1. Геология участка горного отвода

1.2. Горно-гидрогеологические условия участка

1.3. Технологические и физико-механические свойства песков участка для проектирования

1.4. Способ скважинной гидродобычи обводненных песков (СГД)

РАЗДЕЛ 2.

Глава 2. Горно-технологическая часть

2.1. Проектная мощность и режим работы участка

2.2. Вскрытие и порядок отработки участка

2.2.1. Порядок отработки

2.2.2. Вскрытие

Глава 3. Система разработки обводненных песков

3.1. Общие сведения.

3.2. Выбор системы разработки

3.3. Расчет основных параметров участка добычи. Элементы системы разработки

3.4. Оборудование, машины и механизмы для вскрышных и добычных работ

3.5. Общая схема работ и календарный план разработки участка.

3.6. Обьемы и сроки работ, порядок ввода эксплуатационных обьектов в разработку.

3.7. Гидромеханизация горных работ

3.7.1. Система разработки

3.7.2. Трасса магистральных пульпопровода, воздушной трубы, напорной водоподающей трубы

3.7.3. Отвальное хозяйство. Склады хранения плодородного грунта

3.7.4. Воздухо- и водоснабжение скважинного добычного оборудования

3.8. Участок обогащения песка. Склады готового продукта

3.8.1. Общая характеристика процесса обогащения песка

3.8.2. Оборудование обогащения песка

3.8.3. Обьем и устойчивость откосов складов готового продукта

3.8.4. Параметры склада готового продукта

3.8.5. Обустройство склада готового продукта. Емкость склада

3.8.6. Календарный план складообразования обогащенного песка

3.8.7. Оборудование временного склада готового продукта

3.9. Карьерный транспорт

3.10. Техника безопасности при ведении работ методом СГД обводненных песков

3.11. Технологический комплекс участка

3.11.1. Прием и обработка полезного ископаемого

3.11.2. Погрузочно-складской комплекс

Глава 4. Качество разработки участка и полезного ископаемого

4.1. Потери полезного ископаемого по технологии разработки

4.2. Разубоживание полезного ископаемого по технологии разработки

4.3. Контроль качества добываемой и отгружаемой продукции

Глава 5. Организация и технические решения при ведении работ в опасных зонах

Глава 6. Управление производством, предприятием. Организация и условия труда работников

Глава 7. Архитектурно-строительные решения

7.1. Исходные данные

7.2. Архитектурные решения

7.3. Конструктивные и обьемно-планировочные решения

Глава 8. Организация строительства

8.1. Характеристика района и условий строительства

8.2. Основные параметры горных выработок, конструктивная характеристика зданий и сооружений

8.3. Основные виды и объемы работ

8.4. Потребность в вспомогательных, расходных оборудовании и материалах

8.5.  Способ осуществления строительства (подрядный, хозяйственный)

8.6.  Генеральный план производственного участка

8.7. Определение продолжительности работ

8.8. Календарный план строительства

8.9. Потребность в кадрах строителей

8.10. Организационно-технические мероприятия

8.11. Методы производства работ

8.12. Основные строительные машины и механизмы

Глава 9. Охрана недр и окружающей среды

9.1. Охрана и рациональное использование недр

9.1.1. Обоснование границ горного отвода, охранных и санитарно-защитных зон

9.1.2. Расчет потерь и разубоживания полезного ископаемого

9.1.3. Мероприятия по обеспечению наиболее полного извлечения из недр запасов песка и попутных полезных ископаемых

9.2. Мероприятия по охране окружающей среды

9.2.1. Охрана и рациональное использование земельных ресурсов. рекультивация земель.

9.2.2. Охрана атмосферного воздуха от загрязнения

9.2.3. Охрана поверхностных и подземных вод от истощения и загрязнения

9.2.4. Предупреждение возможности возникновения аварийных ситуаций

9.2.5. Охрана окружающей среды на период эксплуатации участка добычи песка

Глава 10. Мероприятия по обеспечению пожарной безопасности

Глава 11. Инженерно-технические мероприятия гражданской обороны. Мероприятия по предупреждению чрезвычайных ситуаций

РАЗДЕЛ 3.

Глава 12. Сметная документация

12.1. Спецификация основного оборудования участка СГД песка

12.2 Расход электроэнергии, топлива, масла

12.3. Эксплуатационные расходы основных материалов и ресурсов

12.4. ШТАТНОЕ РАСПИСАНИЕ

12.5. Фонд заработной платы предприятия

12.6. Себестоимость продукции и доходность предприятия

Глава 13. Авторский надзор за ходом строительства и эксплуатационных работ

Приложения к Техническому проекту

Графические приложения

1. Лист 1. Схема осуществления работ на технологической заходке
2. Лист 2. Расчет вероятной зоны обрушения и объемов добычи при камерной скважинной гидродобыче песка.
3. Лист 3. Объемы перемещения плодородного грунта и технология его зачистки, уборки и складирования
4. Лист 4. Генеральный план добычного участка
5. Лист 5. Объемы рекультивации участка после добычи песка
6. Лист 6. Технологический комплекс участка
7. Лист 7. Потери и разубоживание полезного ископаемого по принятой технологии разработки
8. Лист 8. Скважинный гидродобычной снаряд (СГС)
9. Лист 9. Расчетное время и фактический календарный график выполнения работ на участке
10. Лист 10. Сборочный чертеж СГС
11. Предприятие добычи обводненных песков.skp
12. Предприятие добычи обводненных песков.mp4

Текстовые приложения

1. Письмо Геомаш с КП по УГБ на КАМАЗе.pdf
2. Письмо Геомаш с КП по УГБ на понтон .pdf
3. Единые правила безопасности на горных работах.pdf
4. ГОСТ Р 8736-93 Строительный песок.pdf

Специальные приложения

1. Программа KOMPAS-3D V13
2. Программа установки Sketch Up.exe
3. Инструкция по использованию программ.doc

Сроки выполнения Технического проекта по Вашему техническому заданию – 4 мес. Стоимость – 1 млн. руб.

Видео: https://www.youtube.com/watch?v=wZ2NwsaTy_U

Технический проект скважинной гидродобычи песка из обводненного пласта и плавным обрушением вышележащих пород. pdf

Сроки поставки типового Технологического проекта - 3 сут., по Техзаданию заказчика - 3 мес.

Стоимость типового проекта - 15 тыс. руб. по Техзаданию заказчика - 1 млн. руб.

Разработка технологического решения осуществлялась по заказу рудника ПО «Эстонфосфорит»  (г. Таллинн, Маарду) в 1989-1990 г.г. с целью добычи фосфорита на Маардусском месторождении и его обогащения единым комплексом. Полученные результаты заложены в основу способа и оборудования скважинной гидродобычи полезных ископаемых, таких как россыпное золото, серебро, титано-циркониевые, кварцевые строительные и формовочные пески, фосфориты, янтарь, алмазы, погребенный сапропель, лунный камень, рубины и сапфиры, др.

Изготовленная в 1992 г. акционерным обществом «Сапропэк» мобильная бурильно-добычная установка скважинной гидродобычи (СГД) на гусеничном ходу позволила провести успешные ее испытания на одном из месторождений драгоценных камней в Шри Ланка.

Разработка осадочного пласта с полезным ископаемым в виде вкраплений в общий массив породы размерами до 20 мм с 2,2%-ным его содержанием в массиве производилась на площади в 122 Га на глубинах от 0 до 34 м на протяжении 2 месяцев. Для эффективной работы добычного оборудования использовался скважинный гидромонитор (СГ) диаметром 220 мм и 260 мм производительностью по пульпе до 160 м³/ч. Обогащенная полезным ископаемым пульпа из скважины подавалась эрлифтом и  трубопроводом на самоходный промывочный агрегат, разделялась на твердую и жидкую фракции. Твердая фракция, включающая полезное ископаемое, обогащалась на барабанно-ситовом узле и поступала на дальнейшую обработку. Вода проходила первичную очистку в отстойнике и высоконапорным насосом подавалась обратно в скважину на СГ.

В процессе работ отрабатывалась технология ведения добычи и обогащения полезного ископаемого, подбирался наилучший вариант расчета и изготовления СГ, его эксплуатационных характеристик.

За счет использования в процессе опыта высоконапорного насосного оборудования давление струи скважинного гидромонитора достигалось до 320 бар. Радиус камеры разработки полезного ископаемого из одного скважинного забоя по расчету составлял не менее 4,6 м. По факту реальных работ он был значительно больше.

Конструктивная особенность добычных скважин заключалась в их положении относительно разрабатываемого пласта: это могли быть как вертикальные так и наклонные выработки, позволяющие плавно осуществлять обрушение кровли над добычным пространством.

Способ применим как при поисково-оценочных геологоразведочных работах на месторождениях, так и на эксплуатационной добыче полезного ископаемого.

Технико-экономическое обоснование применения способа СГД включает в себя обработку геологической информации по месторождению полезного ископаемого, определение оптимальных вариантов его вскрытия и разработки, выбора из всевозможных способов его добычи наиболее эффективного и целесообразного, расчет  показателей выбранного технологического процесса и скважинного оборудования, изготовление по эскизным чертежам опытного образца с проведением натурных испытаний.

На основании полученных оптимальных показателей гидродобычи полезного ископаемого после натурных испытаний дорабатывается скважинный гидромонитор и насосное оборудование откачки пульпы из скважины. По доработанным после опыта чертежам изготавливается эксплуатационные комплект оборудования и передается заказчику. По времени данный этап работ занимает от 4 до 7 месяцев, по стоимости – от 0,7 до 1.5 млн. руб. Диапазон по времени подготовки и его цены зависит от геологических условий месторождения, его удаленности, вида полезного ископаемого и требуемой производительности комплекса.

Полный комплект оборудования для осуществления добычи состоит из мобильного бурильно-добычного оборудования, скважинного гидромонитора, скважинного оборудования пульпоподьема, обогатительного узла.

Стоимость опытно-промышленный комплекса в ценах 2014 г. составляет 24,2 млн. руб.

Технологическая разработка и оборудование СГД для ее осуществления позволяют мобильно, оперативно, дешево и эффективно разрабатывать месторождения полезных ископаемых в местах, где не возможно применение традиционных решений ведения горных работ или их использование является дорогостоящим и неперспективным.

• Опытно-промышленная технология скважинной гидродобычи и обогащения полезных ископаемых.pdf
• Опытно-промышленная технология скважинной гидродобычи и обогащения полезных ископаемых.doc

Центр по сапропелю успешно освоил технологию разработки месторождений песка для стекольной промышленности, намыва дорожного полотна, восстановления заболоченных территорий, сооружения полостей на глубине. В состав работ входят как подготовительный этап, так и начальная эксплуатационная часть - опытно-промышленные испытания.  Выполняется комплекс подготовительных работ, ТЭО, проектируется участок и поставляется  оборудование по скважинной гидродобыче кварцевых песков на всех видах месторождений и забалансовых залежей с различными глубинами разработки с посадкой кровли с сохранением поверхностного ландшафта или отработкой камер без обрушения вышележащих пород. Экономическая эффективность способа в разы выше карьерной разработки, сохраняется поверхность месторождения, в отработку вовлекаются любые объемы залежи песков. Сроки подготовки и ТЭО, проекта: 5-7 мес. Достигнута производительность комплексов до 520 м3 в смену.

Стоимость комплекта СГД с минимальным оборудованием  – от 9 млн. руб.

Скважинные методы добычи (СГД) позволяют вовлекать в эксплуатацию месторождения кварцевых песков в труднодоступных местах, на заболоченных территориях, в зонах вечной мерзлоты, а также под лесными массивами и сельхозполями, когда требуется сохранение нетронутой поверхности месторождения. Скважинная гидродобыча кварцевых песков при неустойчивых породах кровли полезного пласта и неглубокого его залегания  позволяет также плавную последовательную просадку поверхности, сохраняя ее первоначальное предназначение.

Каким бы не был точный технологический расчет СГД, он требует подтверждения на практике, введения поправочных коэффициентов, отработки промышленной добычи в реальных условиях месторождения.
Также требуют натурного подтверждения и разведочные данные, физико-химические свойства вмещающих пород продуктивного пласта, пород вскрыши.

Особо важным требованием при опытно-промышленных исследованиях  (ОПИ) на месторождении песка является достижение заданной (требуемой) производительности извлечения, которая в дальнейшем должна обеспечивать беспрерывный цикл производства продукции из добываемого сырья.

Но главная задача проведения ОПИ – это подтверждение или опровержение технологической и экономической целесообразности использования скважинной гидродобычи песка на конкретно взятом месторождении в реальных геологических и гидрогеологических условиях.

Данные опытно-промышленных работ на месторождении позволяют подготовить ТЭО и Проект добычи песка, учитывая все реально полученные показатели технологического процесса и физико-химические и физико-механические свойства пород как продуктивного пласта так и над ним.

СГД использует энергию напорной воды для разрушения продуктивного песчаного пласта, подаваемую на забой через скважину. Напорная вода участвует в приготовлении пульпообразной смеси с добываемым песком и выдачи ее через скважину на поверхность. Очень важным фактором ОПИ  является определение природной обводненности пласта, его коэффициента фильтрации, водопритока, угла залегания относительно горизонта, мощности и качества, как в целике, так и в извлекаемой пульпообразной массе.

На стадии ОПИ отрабатываются оптимальные параметры обогащения песка, его сортировки по крупности непосредственно после извлечения через скважину,  подтверждаются реальные качественные показатели и запасы промышленной залежи.

Особое значение на стадии ОПИ отводится анализу поверхностной инфраструктуре: наличию подьездных дорог, линий электропередач, близлежащих населенных пунктов, трудовых ресурсов, ремонтно-восстановительных мастерских скважинного оборудования и т.д.

Решение заказчика о проведении ОПИ по скважинной гидродобыче песка на месторождении принимается на стадиях геологического и гидрогеологического изучения недр предполагаемой к отработке территории, оформляется в виде Декларации о намерениях с обоснованием инвестиций на поэтапное исследование, предпроектную и проектную работу.

Декларация согласовывается со всеми заинтересованными участниками и принимается за основу начала ОПИ. Итогом ОПИ является получение реальных данных для определение кондиций, которые отвечают задачам и требованиям промышленной гидродобычи полезного ископаемого.

Методика ОПИ СГД на месторождении песка не отличается от проведения опытно-промышленных исследований на месторождениях других полезных ископаемых и основывается на уже известной(А.С. Хрулёв, Г.Х. Хчеян)

Для проведения опытных работ выбирают участок месторождения со средними, наиболее представительными условиями залегания.
Технология СГД песка включает в себя следующие основные операции:

• вскрытие месторождения скважинами, монтажно-демонтажные работы скважинного гидродобычного оборудования, трубопроводной обвязки, насосно-компрессорного и обогатительного оборудования,
• обустройство прискважинного хозяйства, склада добываемого песка, узла очистки технологической воды,
• гидравлическое разрушение пород продуктивного песчаного пласта через скважину;
• доставка разрушенных целиковых песков в виде гидросмеси к забою скважины;
• подъём песчаной гидросмеси по скважине или нескольким скважинам на поверхность;
• обогащение песка и складирование продуктов обогащения в непосредственной близости от скважины;
• очистка технологической воды, возврат ее в производственный цикл,
• экологические мероприятия в прискважинном пространстве, препятствующие нарушению природного баланса окружающей экосистемы.

Проектирование участка ОПИ на месторождении песка включает в себя обязательные вопросы:
1. выбора схемы вскрытия месторождения, т.е. выбора места заложения добычных скважин, наклонных или нет, с плавным обрушением или созданием устойчивой кровли, расчёта конструкции скважин, их бурения и обсадки по рыхлым четвертичным надпластовым и продуктивным породам.

Применение того или другого метода вскрытия и извлечения песка влечет за собой выбор и использование требуемого бурового и добычного оборудования
2. расчёта, конструирования и изготовления скважинного добычного оборудования, которое включает в себя водоподающую, добычную (для выдачи песчаной гидросмеси) и воздухоподающую трубопроводные колонны.  Для месторождений с неглубоким залеганием продуктивного песчаного пласта иногда целесообразно пробурить рядом две скважины. Одну - для откачки получаемой в скважине на забое гидросмеси, другую - для спуска гидроразмывного оборудования и размыва руды. Такое конструктивное решение облегчает проведение ОПИ и наиболее оптимально в техническом исполнении.
Задаваясь проектным расходом песчаной гидросмеси, определяют требуемый диаметр пульпопроводной колонны. Диаметр трубы, подающей воздух на забой в скважину, зависит от заданной производительности эрлифта. Скорость движения пульпы по вертикальной пульпопроводной трубе должна быть выше гидравлической крупности наиболее крупных зерен песка и фракций ПГС, попавших в пульповод. Обычно, скорость движения в скважинном вертикальном пульповоде принимается 2-3 м/с.
Наиболее удобным добычным оборудованием может быть добычное оборудование на буровом станке УРБ. Его специально изготавливают и монтируют на нем. Это позволяет изменять местоположение забоя в скважине, регулируя гидромонитор и всасывающее устройство.

После наработки производственного опыта целесообразно создать специальный добычной агрегат для конкретно заданных условий добычи песка на месторождении.

3. выбора основного и вспомогательного оборудования, способного обеспечить проведение процесса скважинной гидродобычи. Такое оборудование включает в себя:
* песковые и водяные насосы, обеспечивающие необходимый расход и давление воды для разрушения песчаного пласта и её доставки к забою добычной скважины. Производительность гидромонитора зависит от удельного расхода воды на размыв 1 м3 песка, который определяется расчётом, опытным путём или принимается по аналогу с имеющимися данными.

* серийный компрессор. При неглубоких скважинах можно использовать передвижные компрессоры с давлением до 10 кГ/см². При глубинах 100-300 м используются компрессоры низкого давления до 25 кГ/см². Большая глубина требует установки стационарных компрессоров большего давления.

На участке ОПИ необходимо предусмотреть замкнутый цикл водооборота и сооружение прискважинного склада руды.

В условиях устойчивой кровли в процессе работы установки СГД можно осуществлять добычу песка через одну скважину большого диаметра и несколько гидромониторных скважин вокруг добычной, которые будут «подавать» на неё песчаную гидросмесь. При неустойчивой кровле могут использоваться наклонные или наклонно-горизонтальные скважины, которые позволяют производить извлечение песка на безопасном расстоянии от добычного агрегата, нужно в процессе выемки песка поддерживать избыточное давление в продуктивном пласте. Такое технологическое решение облегчает подъем пульпы и временно удерживает кровлю от обрушения,  предотвращает разубоживание песка верхними породами, а также позволяет увеличить диаметр выемочной камеры в разы.

Полевые исследования для отработки технологии гидродобычи (СГД) песка состоят из трёх основных разделов:
- дополнительная геологическая и гидрогеологическая разведка опытного участка. Работы включают отбор и изучение кернового материала, проводится комплекс определения свойств пород продуктивного пласта и кровли, подошвы горизонта, а также целый арсенал геофизических исследований.
При неглубоком залегании продуктивного пласта возможно исключение дорогостоящих геофизических исследований.
- анализ полученных данных позволяет выбрать скважинное и поверхностное оборудование СГД (насосы и компрессоры), определить конструктивное его размещение в скважине и рядом с ней.

Для увеличения объема камер выработки полезного ископаемого из одной скважины, уменьшения потерь и снижения разубоживания песка необходимо:

-      проведение различных методов воздействия на пласт, как химических, так и физических,

-      использование на данном этапе различных конструкций скважинного технологического оборудования.

Участок ОПИ также должен включать в себя ряд пробуренных на его территории наблюдательных скважин, обеспечивающих получение представительных результатов натурных исследований и технологии ведения промышленных работ. Аппаратура измерений ОПИ должна быть способна постоянно контролировать процесс СГД песка с возможностью его регулирования.  К таким параметрам, в первую очередь, относятся параметры нагнетания воды и воздуха, откачки пульпы из скважины.

Все параметры ОПИ заносятся в специальный журнал для дальнейшей и камеральной обработки.

- поверхность месторождения – это динамическая геологическая структура.

Для исследования динамики просадки поверхности участка СГД до начала ОПИ на месторождении закладывается геодезическая наблюдательная станция. Устанавливаются по его площади репера. С целью фиксации положения реперов до начала гидродобычных работ осуществляют первичные замеры, а в процессе ОПИ периодически отслеживают стадии процесса просадки и определяют скорость сдвижения поверхности относительно первичных стационарных координат реперов. На основании данных технологического процесса добычи и результатов просадки поверхности в процессе ее осуществления, отрабатывается оптимальная технология ведения работ. Это особенно важно при способах добычи песка  на малых глубинах и с неустойчивой кровлей. ОПИ дают заключения о возможности разработки месторождения с «посадкой»  кровли или без. Если деформация поверхности месторождения неизбежна, то на стадии ОПИ отрабатывается технология плавной ее просадки с сохранением плодородного слоя. Даются рекомендации и рассчитываются экологически безопасные параметры сохранения ландшафта, сельхозугодий, луговых пастбищ и т.д.

Оценка потерь полезного ископаемого производится как по расчёту запасов, приходящихся на добычную скважину и фактически добытому объему песка из неё, так и бурением оценочных скважин, которые проходят с полным отбором керна и располагают на различных расстояниях от добычной скважины.

Изменяя величину давления воды на насадке гидромонитора, измеряют объём пульпы и содержания в ней твёрдой фазы. В результате определяют удельный расход воды на тонну добытого песка. Изменяя величины давления и объёма воздуха, подаваемого в скважины, находят оптимальный режим работы эрлифта.
При использовании гидроэлеватора для подъёма пульпы проводят расчёт его конструктивных параметров  (например, по методикам Каменева или Фридмана), испытывают различные конструктивные варианты скважинного добычного оборудования.

При добыче песка из-под неустойчивой кровли испытывают процесс добычи через наклонно-горизонтальную скважину.

Бурение наклонно-горизонтальной скважины осуществляют специальными станками или агрегатами, используемыми при проходке подземных трубопроводов и коллекторов. В своей вертикальной части такая скважина оборудуется трубопроводом, подающим сжатый воздух для подъёма пульпы на поверхность (при использовании эрлифта). В горизонтальной части скважины перемещение пульпы производится с помощью гидроэлеватора, который дополнительно оборудуется соплом для разрушения пласта песка (при проходке скважины и при добыче из нее песка). В качестве добычных подходят полиэтиленовые трубы, которые можно изгибать до прямого угла без нарушения их прочности.

Важным звеном в исследованиях скважинной гидродобычи песка на стадии ОПИ является отработка технологии очистки оборотной воды и ее замкнутый цикл использования, обогащение и классификация добытого песка с подачей на склад. Работы включают в себя вариантную проработку нескольких видов оборудования для этих целей с выбором оптимального.

На стадии ОПИ ведется документирование всех осуществляемых работ. Все, что происходит в процессе их проведения, изменения технологических параметров, возникающие аварии и неполадки в процессе исследований тщательно документируются и заносятся в специальный журнал, который является документом при оценке выполненных работ. В журнале также отмечаются все варианты использования того или другого скважинного оборудования, трубопроводной обвязки, поверхностного насосного и компрессорного оборудования.

Если брать за основу месторождение песка средней мощности (15-25 м) с вскрышными породами залеганием до 15-20 м с разведанными запасами до 1-2 млн. м3, то на проведение ОПИ и подготовки ТЭО участка добычи песка по самым идеальным подсчетам и ходом работ потребуется до 5 месяцев работы буровой и добычной бригады.

При использовании арендованной техники, насосного и компрессорного оборудования, добычного скважинного снаряда при проведении полевых работ по ОПИ,  лаборатории и геолого-маркшейдерской службы потребуется финансирование в объеме до 9 млн. руб. В данную стоимость включена подготовка Декларации о намерениях для согласования начала работ со всеми заинтересованными участниками и службами или Проект опытно-промышленного участка исследований на месторождении песка.

Результаты работ ОПИ СГД песка на месторождении послужат также для подготовки ТЭО и Проекта добычных работ заданной производительности, составления Спецификации потребного основного и вспомогательного оборудования, расчета годовой выработки и себестоимости единицы извлекаемого продукта.

Литература:

1. Аренс В.Ж., Исмагилов Б.В., Шпак Д.Н. Скважинная гидродобыча полезных ископаемых - М.: Недра, 1980.

2. Аренс В.Ж., Бабичев Н.И., Башкатов А.Д., Гридин О.М., Хрулёв А.С., Хчеян Г.Х. Скважинная гидродобыча полезных ископаемых - М.: Горная книга, 2007.

По данным «МЕТОДИКА ОПЫТНО-ПРОМЫШЛЕННЫХИССЛЕДОВАНИЙ ТЕХНОЛОГИИ СКВАЖИННОЙ ГИДРОДОБЫЧИ»  А.С. Хрулёв, Г.Х. Хчеян

Технологическое решение для малого и среднего бизнеса касающееся добычи песков и мелко-галечниковых сыпучих обводненных полезных ископаемых способом скважинной гидродобычи. Используется в труднодоступных местах, при сохранении поверхностных земельных угодий, невозможности применения других горно-технических методов.

Способ заключается в бурении скважин, вскрывающих полезный пласт, подготовку и обустройство их специальным гидродобычным оборудованием, извлечение полезного ископаемого в виде обогащенной пульпы через скважины с сохранением нетронутой поверхности месторождения или с плавной посадкой его кровли, отделение концентрата полезного ископаемого от воды с ее возвратом в дальнейший процесс.

Работы осуществляются на основании геологоразведочных данных по месторождению, глубины залегания и мощности пласта, физико-химических свойств вмещающих полезное ископаемое пород. Основным фактором в выборе технологического решения является требуемая техническим заданием производительность оборудования, глубина и мощность залегания пласта полезного ископаемого, его обводненность, др. Технико-экономическое обоснование выполняется в одном экземпляре на бумажном и в 4 экземплярах на CD носителях. Сроки выполнения работ: 2-3 мес. Стоимость:  470-620 тыс. руб. Проектное решение подготавливается в срок от одного до двух месяцев. Его объем и стоимость зависит от Технического задания заказчика.  Для малого и среднего бизнеса: 360-460 тыс. руб. Оборудование поставляется на основании принятого заказчиком Проекта и Спецификации оборудования в нем. Типовое решение включает в себя буровую установку для бурения и подготовки технологических скважин, скважинное оборудование гидроразмыва и подъема на поверхность обогащенной полезным ископаемым пульпы, комплект отделения твердого от воды, насосно-компрессорный узел.

Сроки изготовления и поставки оборудования по спецификации проекта: 2-4 мес.

Монтаж и наладка – 14% от стоимости поставки или по отдельному договору.
