Субъективное прослушивание

Итак, графики АЧХ получены. Что можно сказать, подробно изучив их? На самом деле сказать можно много, но оценить однозначно систему по данным зависимостям невозможно. Мало того, что АЧХ  - это не очень информативная характеристика, и требуется еще целый ряд дополнительных измерений, например, импульсной характеристики, переходной характеристики, кумулятивного затухания спектра, и др., так даже по этим исчерпывающим зависимостям дать однозначную оценку акустики довольно сложно. Веским доказательством тому может служить официально заявление AES (Journal of AES, 1994 год), что субъективная оценка просто необходима для получения полного представления об акустической системе в сумме с объективными измерениями. Иными словами, человек может слышать некий артефакт, а понять, откуда он берется, можно, лишь проведя ряд точных замеров. Иногда измерения помогают выявить несущественный недостаток, который запросто может проскользнуть мимо ушей при прослушивании, и "поймать" его можно, только акцентировав свое внимание именно на этом диапазоне.

Для начала необходимо разбить весь частотный диапазон на характерные участки, чтобы было понятно, о чем идет речь. Согласитесь, когда мы говорим "средние частоты", ведь непонятно, сколько это: 300 Гц или 1 кГц? Посему предлагаем пользоваться удобной разбивкой всего звукового диапазона на 10 октав, описанной в предыдущем разделе.

Наконец, переходим непосредственно к моменту субъективного описания звука. Существуют тысячи терминов для оценки слышимого. Наиболее оптимальным вариантом является использование некой документированной системы. И такая система есть, ее предлагает авторитетнейшее издание с полувековой историей Stereophile. Относительно недавно (в начале 90-х гг. прошлого века) был опубликован акустический словарь Audio Glossary под редакцией Гордона Холта. В словаре изложена трактовка более 2000 понятий, которые тем или иным образом относятся к звуку. Мы предлагаем ознакомиться лишь с малой их частью, которая относится к субъективному описанию звука в переводе Александра Белканова (Журнал "Салон АВ"):

• ah-ax (рифмуется с "rah" - Ура). Окраска гласных, вызываемая пиком в АЧХ в районе 1000 Гц.
• Airy - воздушность. Относится к ВЧ, звучащим легко, нежно, открыто, с ощущением неограниченного верха. Свойство системы, имеющей очень ровную характеристику на высоких частотах.
• aw - (рифмуется с "paw" [ро:] - лапа). Окраска гласных, вызываемая пиком в АЧХ в районе 450 Гц. Стремится подчеркнуть, приукрасить звучание больших медных (тромбон, труба).
• Boomy - прочтите слово "бум" с долгим "м". Характеризует избыток среднего баса, зачастую с преобладанием узкой полосы НЧ (очень близко к "one-note-bass" - бас на одной ноте).
• Boxy (дословно - "ящичный"): 1) характеризуемый "oh"- окраской гласных, будто внутри ящика говорит голова; 2) используется для описания верхнего баса/нижней середины звучания акустических систем с чрезмерными резонансами стенок корпуса.
• Bright, brilliant - яркий, с блеском, сверкающий. Зачастую неверно употребляемый в аудио термин, он описывает степень твердости грани воспроизводимого звука. Яркость относится к энергии, содержащейся в полосе 4-8 кГц. Это не относится к самым верхним частотам. Все живые звуки обладают яркостью, проблема возникает лишь при ее избыточности.
• Buzz - жужжащий НЧ звук, имеющий пушистый из-за некоторой неопределенности или усаженный остриями характер.
• Chesty - от chest (грудная клетка). Резко выраженная плотность или тяжесть при воспроизведении мужского голоса из-за чрезмерной энергии в верхнем басе/нижней части СЧ.
• Closed-in (дословно - спрятанный, закрытый). Нуждается в открытости, воздухе и хорошей детальности. Закрытое звучание обычно вызвано спадом ВЧ выше 10 кГц.
• Coherent - согласованный. Имеет отношение к звучанию множественных АС - цельного сверху донизу. Без демонстрации слышимых признаков частот раздела.
• Cold - холодный, более сильный, чем cool - прохладный. Имеет некоторый избыток ВЧ и ослабленные низкие.
• Coloration - окраска. Слышимая "сигнатура", которой воспроизводящая система окрашивает все сигналы, проходящие через нее.
• Cool - прохладный. Умеренно лишенный плотности и теплоты вследствие монотонного затухания, начиная с частоты 150 Гц.
• Crisp - четкий, ясно очерченный. Точно локализованный и детальный, иногда чрезмерно из-за пика в середине ВЧ диапазона.
• Cupped-hands - рупор из ладоней. Окраска с носовым призвуком или в крайнем проявлении - звук через мегафон.
• Dark - темный, мрачный (дословно). Теплое, мягкое, чрезмерно богатое звучание. Воспринимается на слух как наклон АЧХ по часовой стрелке во всем диапазоне, так что выходной уровень ослабляется с ростом частоты.
• Dip (дословно - погружение, провал). Узкий провал посреди ровной АЧХ.
• Discontinuity (дословно - разрыв). Изменение тембра или окраски при переходе сигнала от одной головки к другой в многополосных акустических системах.
• Dished, dished-down - в виде блюдца, перевернутого блюдца. Описывает АЧХ с проваленной серединой. В звучании много баса и верхних частот, глубина преувеличена. Восприятие, как правило, безжизненное.
• Dry (дословно - сухой). Описывает качество баса: обедненный, скудный, как правило, передемпфированный.
• Dull (дословно - тупой, тусклый, скучный, вялый, подавленный). Описывает безжизненное, завуалированное звучание. Такой же, как "soft" - мягкий, но в большей степени. Слышимый эффект спада ВЧ после 5 кГц.
• ее - рифмуется с we. Окраска гласных, вызванная пиком в АЧХ в районе 3,5 кГц.
• eh - как в "bed". Окраска гласных, вызванная коротким подъемом АЧХ в районе 2 кГц.
• Extreme highs - сверхвысокие. Диапазон слышимых частот выше 10 кГц.
• Fat (дословно - обильный, богатый, жирный, маслянистый). Слышимый эффект умеренной избыточности среднего и верхнего баса. Чрезмерно теплый, больше "warm".
• Forward, forwardness (дословно - выдвинутый на передний план, придвинутость). Качество воспроизведения, создающее впечатление, что источники звука расположены ближе, чем они находились при записи. Как правило, это результат "горба" в среднем диапазоне плюс узкой направленности акустических систем.
• Glare (дословно - ослепительный, сверкающий). Неприятное качество жесткости или яркости вследствие чрезмерной энергии нижнего или среднего верха.
• Golden (дословно - золотой). Благозвучная окраска, характеризуемая округлостью, богатством, мелодичностью.
• Hard (дословно - твердый, жесткий). Стремящийся к стальному, но не столь пронзительный. Часто это результат умеренного "горба" в районе 6 кГц, иногда вызван небольшими искажениями.
• Horn sound - рупорный звук, сделанный через рупор. Окраска "aw", присущая многим акустическим системам, имеющим среднечастотный рупорный излучатель.
• Hot (дословно - горячий). Резкий резонансный выброс в высоких частотах.
• Hum (дословно - жужжание). Непрерывный "зуд" на частотах, кратных 50 Гц. Вызван прониканием основной частоты питания либо его гармоник в тракт воспроизведения.
• Humped (дословно - сгорбленный). Характеризует звучание, выдвинутое вперед (по пространственной характеристике). Общее звучание вялое, скудное. Вызвано широким подъемом средних частот и довольно ранним спадом низких и высоких.
• ih - как в слове "bit". Окраска гласных, вызванная пиком в АЧХ в районе 3,5 кГц.
• Laid-back (дословно - отодвинутый назад, задвинутый). Подавленное, отдаленное звучание, с преувеличенной глубиной, обычно из-за проваленного в виде блюдца среднего диапазона.
• Lean - худой, тощий, хилый. Эффект слабого спада АЧХ вниз, начиная с 500 Гц. Выражен слабее, чем "cool" - прохладный.
• Light - светлый. Слышимый эффект наклона АЧХ против часовой стрелки относительно середины. Сравни с "dark" - темный.
• Loose - рыхлый, болтающийся, неустойчивый. Относится к плохо выраженному/размытому и плохо управляемому басу. Проблемы с демпфированием усилителя или динамических головок/акустического оформления колонок.
• Lumpy (дословно - комковатый). Звучание, характеризуемое некоторой прерывностью АЧХ в нижней части, начиная с 1 кГц. Некоторые области кажутся выпяченными, другие - ослабленными.
• Muffled - приглушенный. Звучащий очень вяло, тупо, вовсе не имеющий в спектре высоких частот. Результат спада высоких частот выше 2 кГц.
• Nasal (дословно - гнусавый, носовой). Звучание похоже на то, если говорить с заложенным или зажатым носом. Похоже на окраску гласного "eh". В акустических системах причиной этого часто является измеряемый пик давления в верхней части среднего диапазона, сопровождаемый последующим провалом.
• oh - произношение как в слове "toe". Окраска гласного, вызываемая широким выбросом в АЧХ в районе 250 Гц.
• One-note-bass - бас на одной ноте. Преобладание одной низкой ноты - следствие острого пика в нижнем диапазоне. Обычно вызван плохим демпфированием НЧ головки, так же могут проявляться резонансы помещения.
• оо - произношение как в слове "gloom". Окраска гласного, вызвана широким выбросом в АЧХ в районе 120 Гц.
• Power range - диапазон максимальной энергии. Область частот примерно 200-500 Гц соответствует диапазону мощных инструментов оркестра - медных духовых.
• Presence range (дословно - диапазон присутствия). Нижняя часть верхнего диапазона примерно 1 -3 кГц, создающая ощущение присутствия.
• Reticent (буквально - сдержанный). Умеренно отодвинутый назад. Описывает звучание системы, АЧХ которой имеет форму блюдца в среднем диапазоне. Противоположно forward.
• Ringing (буквально - звон). Слышимый эффект резонанса: окраска, смазанное/размытое звучание, пронзительность, гудение. Имеет природу узкого выброса на АЧХ.
• Seamless (дословно - без шва, из единого/цельного куска). Не имеет ощутимых разрывов во всем слышимом диапазоне.
• Seismic - сейсмический. Описывает воспроизведение НЧ, при котором создается впечатление, будто дрожит пол.
• Sibilance (буквально - свист, шипение). Окраска, подчеркивающая вокальный звук "с". Может быть связана с монотонным подъемом АЧХ от 4-5 кГц либо с широким выбросом в полосе 4-8 кГц.
• Silvery - серебристый. Несколько жесткое, но чистое звучание. Флейте, кларнету, альтам придает очерченность, но гонгу, колокольчикам, треугольнику может сообщить навязчивость, чрезмерную резкость.
• Sizzly - шипящий, свистящий. Подъем АЧХ в районе 8 кГц, добавляется шипение (присвист) ко всем звукам, особенно к звучанию тарелок и шипящим в вокальных партиях.
• Sodden, soggy (буквально - промокший, набухший от воды). Описывает рыхлый и плохо определенный бас. Создает ощущение неясности, неразборчивости в нижнем диапазоне.
• Solid-state sound - транзисторное звучание, звук полупроводников. Комбинация звуковых качеств, общая для большинства транзисторных усилителей: глубокий, плотный бас, слегка отодвинутый яркий характер сцены и ясно очерченные, детальные ВЧ.
• Spitty (дословно - плюющий, фыркающий, шипящий). Резкая "ts" - окраска, излишне подчеркивающая музыкальные обертоны и шипящие. Похожа на шум поверхности виниловой пластинки. Обычно, результат острого пика АЧХ в области крайних ВЧ.
• Steely - стальной, сталистый. Описывает пронзительность, резкость, назойливость. Подобно "hard", но в большей степени.
• Thick - жирный, густой, тупой. Описывает промокший/тупой или громоздкий, тяжелый бас.
• Thin - жидкий, хилый, истонченный. Очень недостаточный по басу. Результат сильного, монотонного затухания вниз, начиная с 500 Гц.
• Tizzy (дословно - волнение, тревога), "zz" и "ff"-окраска звука тарелок и вокальных шипящих, вызванная ростом АЧХ выше 10 кГц. Подобна "wiry", но на более высоких частотах.
• Tonal quality - тональное качество. Точность/корректность, с которой воспроизводимый звук повторяет тембры оригинальных инструментов. (Мне кажется, этот термин будет хорошей заменой тембральному разрешению - А. Б.).
• Tube sound, tubey - звук, обязанный присутствию ламп в тракте записи/воспроизведения. Комбинация звуковых качеств: сочность (богатство, живость, яркость красок) и теплота, избыток среднего и недостаток глубокого баса. Выпирающее изображение сцены. Верха гладкие, тонкие.
• Wiry - жесткий, напряженный. Вызывает раздражение искаженными верхними частотами. Подобен удару щеточек по тарелкам, но способен окрасить все звуки, воспроизводимые системой.
• Wooly - вялый, расплывчатый, мохнатый. Относится к болтающемуся, рыхлому, плохо определенному басу.
• Zippy - живой, быстрый, энергичный. Незначительное выделение верхних октав.

Итак, теперь, глядя на приведенную АЧХ, можно охарактеризовать звучание одним или несколькими терминами из данного списка. Главное, что термины системные, и даже неопытный читатель может, посмотрев их значение, понять, что хотел сказать автор.

На каком же материале тестируется акустика? При выборе тестового материала мы руководствовались принципом разнообразия (ведь каждый использует акустику в совершенно различных применениях – кино, музыка, игры, не говоря уже про различные вкусы в музыке) и качества материала. В этой связи набор тестовых дисков традиционно включает:

• DVD-диски с фильмами и записями концертов в форматах DTS и DD 5.1;
• диски с играми для PC и Xbox 360, обладающими качественными саунд-треками;
• качественно записанные CD-диски с музыкой различных жанров и направлений;
• MP3-диски со сжатой музыкой, материал, который в основном прослушивается на MM-акустике;
• специальные тестовые CD и HDCD-диски аудиофильского качества.

Остановимся подробнее на тестовых дисках. Их предназначение – выявлять недостатки акустических систем. Выделяют тестовые диски с тестовым сигналом и с музыкальным материалом. Тестовые сигналы представляют собой сгенерированные реперные частоты (позволяют определить на слух граничные значения воспроизводимого диапазона), белый и розовый шумы, сигнал в фазе и противофазе и так далее. Наиболее интересными нам кажутся популярный тестовый диск FSQ (Fast Sound Quality) и Prime Test CD. Оба этих диска помимо искусственных сигналов содержат фрагменты музыкальный композиций.

Ко второй категории относятся аудифильские диски, содержащие целые композиции, записанные в студиях высочайшего качества и прецизионно сведенные. Мы используем два лицензионных HDCD-диска (записанные с разрядностью 24 бита и частотой семплирования 88 КГц) – Audiophile Reference II (First Impression Music) и HDCD Sampler (Reference Recordings), а также CD-сэмплер классической музыки Reference Classic того же лейбла Reference Recordings.

Audiophile Reference II (диск позволяет оценить такие субъективные характеристики, как музыкальное разрешение, вовлеченность, эмоциональность и эффект присутствия, глубину нюансов звучания различных инструментов. Музыкальный материал диска – классические, джазовые и фольклорные произведения, записанные с высочайшим качеством и спродюссированные известным кудесником звука Уинстоном Ма. На записи можно встретить великолепный вокал, мощные китайские барабаны, глубокий струнный бас и на действительно качественной системе получить настоящее наслаждение от прослушивания.

HDCD Sampler от Reference Recordings содержит симфоническую, камерную и джазовую музыку. На примере его композиций можно отслеживать способность акустических систем строить музыкальную сцену, передавать макро- и микродинамику, натуральность тембров различных инструментов.

Reference Classic демонстрирует нам настоящий конек Reference Recordings – записи камерной музыки. Основное предназначение диска – проверять систему на верность воспроизведения различных тембров и способность к созданию правильного стереоэффекта.

Z-характеристика. Методика измерения и трактовка

Наверняка даже самый неопытный читатель знает, что любая динамическая головка, а, следовательно, и акустическая система в целом обладает постоянным сопротивлением. Данное сопротивление может расцениваться как сопротивление постоянному току. Для бытовой аппаратуры наиболее привычны цифры 4 и 8 Ом. В автомобильной технике зачастую встречаются динамики с сопротивлением 2 Ом. Сопротивление хороших мониторных наушников может достигать сотен Ом. С точки зрения физики данное сопротивление обусловлено свойствами проводника, из которого намотана катушка. Однако динамики, как и наушники, предназначены для работы с переменным током звуковой частоты. Ясно, что с изменением частоты изменяется и комплексное сопротивление. Зависимость, характеризующая это изменение, называется Z-характеристикой.   Z-характеристика довольно важна для изучения, т.к. именно с помощью нее можно сделать однозначные выводы о правильности согласования динамика и усилителя, правильности расчета фильтра, и т.д. Для снятия данной зависимости мы используем программный пакет LSPCad 5.25, а точнее - измерительный модуль JustMLS. Его возможности таковы:

• Размер MLS (Maximum-Length Sequence): 32764,16384,8192 и 4096
• Размер FFT (Fast Fourier Transform): 8192, 1024 и 256 точек, используемых в различных полосах частот
• Частота дискретизации: 96000, 88200, 64000, 48000, 44100, 32000, 22050, 16000, 1025,     8000 Гц и выбираемая пользователем Custom (Выбрать).
• Сглаживание: Нет, 1/24, 1/12, 1/6, 1/3, 1/2 и 1 октавное.
• Окно: Половинное смещение
• Внутреннее представление: От 5 Гц до 50000 Гц, 1000 частотных точек с логарифмической периодичностью.

Для измерения необходимо собрать простенькую схему: последовательно с динамиков включается эталонный резистор (в нашем случае С2-29В-1), и сигнал с данного делителя подается на вход звуковой платы. Вся система (динамик/АС+резистор) подключается через усилитель мощности ЗЧ к выходу той же звуковой карты. Мы используем для этих целей интерфейс ESI Juli@. Программа очень удобна тем, что не требует тщательной и долгой настройки. Достаточно откалибровать звуковые уровни и нажать кнопку "Измерить". Через доли секунды мы видим готовый график. Далее происходит его анализ, в каждом конкретном случае мы преследуем разные цели. Так, при изучении низкочастотного динамика нас интересует резонансная частота для проверки правильности выбора акустического оформления. Знание резонансной частоты высокочастотной головки позволяет проанализировать правильность решения разделительного фильтра. В случае пассивной акустики нас интересует характеристика в целом: она должна быть максимально линейной, без резких пиков и провалов. Так, например, акустика, импеданс которой проседает ниже 2 Ом, придется "не по вкусу" практически любому усилителю. Такие вещи следует знать и учитывать.

Нелинейные искажения. Методика измерения и трактовка

Нелинейные искажения (Total Harmonic Distortion, THD) являются важнейшим фактором при оценке акустических систем, усилителей, и т.д. Данный фактор обусловлен нелинейностью тракта, вследствие чего в спектре сигнала появляются дополнительные гармоники.  Коэффициент нелинейных искажений (КНИ) рассчитывается как отношение квадрата основной гармоники к корню квадратному из суммы квадратов дополнительных гармоник. Как правило, при расчетах учитывается только вторая и третья гармоника, хотя точность можно повысить, учтя все дополнительные гармоники. Для современных акустических систем коэффициент нелинейных искажений нормируется в нескольких полосах частот. Например, для нулевой группы сложности по ГОСТ 23262—88, требования которого значительно превышают минимальные требования МЭК  класса Hi-Fi, коэффициент не должен превышать 1.5% в полосе частот 250-2000 Гц и 1% в полосе  2-6.3 кГц. Сухие цифры, конечно, характеризуют систему в целом, однако фраза "КНИ=1%" еще мало о чем говорит. Яркий пример: ламповый усилитель с коэффициентом нелинейных искажений порядка 10% может звучать намного лучше транзисторного усилителя с тем же коэффициентом менее 1%. Дело в том, что искажения лампы в основном обусловлены теми гармониками, которые экранируются слуховыми порогами адаптации. Поэтому очень важно анализировать спектр сигнала в целом, описывая значения тех или иных гармоник.

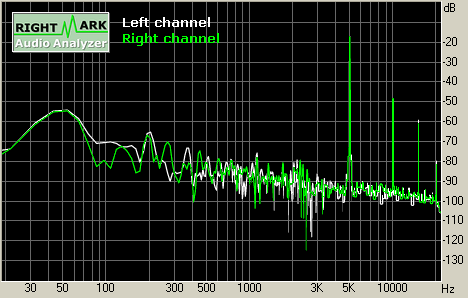

Так выглядит спектр сигнала конкретной акустики на контрольной частоте 5 кГц

В принципе посмотреть распределение гармоник по спектру можно любым анализатором,   как хардварным, так и софтовым. Без проблем это делают те же программы RMAA или TrueRTA. Как правило, мы используем первую. Тестовый сигнал генерируется с помощью простейшего генератора, используется несколько контрольных точек. Так, например, возросшие на высоких частотах нелинейные искажения значительно уменьшают микродинамику музыкального образа, а система с высокими искажениями в целом может просто-напросто сильно искажать тембральный баланс, хрипеть, иметь посторонние призвуки, и т.д.  Также данные измерения позволяют более детально оценить акустику в комплексе с другими измерениями, проверить правильность расчета разделительных фильтров, ведь нелинейные искажения динамика сильно возрастают вне его рабочего диапазона.
