• 1 бар равен 10 метрам водяного столба или 1 технической атмосфере;
• 1 техническая атмосфера означает давление, которое оказывает вес в 1 кг на площадь в 1 квадратный сантиметр.

• Для холодного водоснабжения — от 0,3 до 5 бар;
• Для горячего водоснабжения — от 0,3 до 4,5 бар.

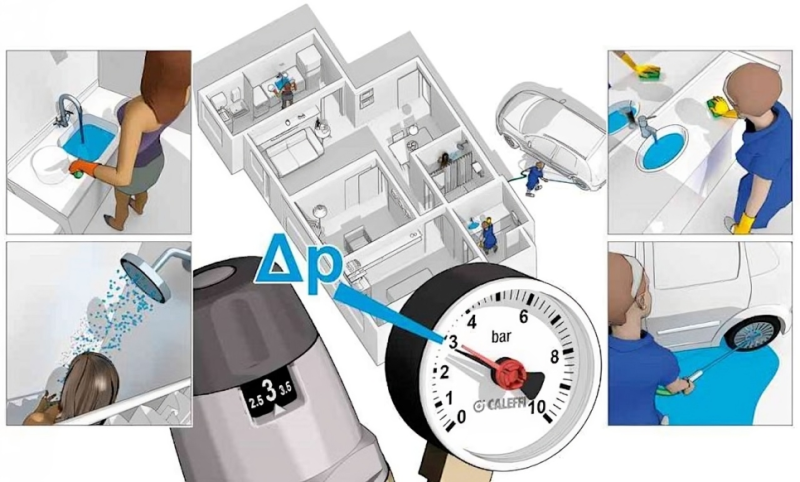

Обратите внимание! Высокое давление в водопроводе может вызвать протекание трубы, поэтому важно предварительно рассчитывать оптимальный уровень напора

• Смеситель — 1,5 бар;
• Душ — 2 бар;
• Стиральная или посудомоечная машина — 2 бара;
• Газовый котел — 2,5 бара;
• Гидромассаж — 4 бар;
• Поливочное оборудование для придомового садового участка — от 4 до 6 бар.

Обратите внимание! Бытовые сантехнические приборы, подсоединенные к водопроводу, способны корректно работать исключительно от определенного давления, которое обычно составляет не меньше 1.5 бара. Средним значением для частного дома можно считать давление в 4 бара. В этом случае гарантируется надежная и долговечная эксплуатация пластиковых и металлопластиковых труб, фасонных элементов, запорных кранов и регулирующих клапанов

Обратите внимание! Очень важно вести учет давления в трубах водопровода, ведь при высоких показателях оборудование может сломаться, а при низких – работать неэффективно

• Засорение трубопроводных коммуникаций. Если забор воды ведется из песчаной скважины, колодца или природного водоема, вместе с жидкостью в трубу может попасть часть грунта, песка, глины. Также давление падает из-за засорения фильтрующего оборудования. В любом случае для устранения проблемы необходимо промыть трубы или сетки фильтров, регенерировать или заменить загрузки (картриджи) фильтрующих устройств.
• Разгерметизация соединений или потеря целостности трубами. Давление может падать из-за утечек воды в местах соединений элементов, разрыве трубопровода, размораживании трубопровода, протечки запорной арматуры (унитазов, накопительных емкостей) или появлении трещин, дефектов, механических повреждений в стенках фитингов, труб, местах спайки, или склейки трубопровода. Необходимо выявить протечку и заменить поврежденный сегмент трубопровода, заменить поврежденные фитинги, заменить, или прочистить запорную арматуру устройств подключенных к трубопроводу, или заменить уплотнение протекающих соединений.
• Поломки регулирующих и запорных устройств. Интенсивная и долгая эксплуатация водопроводного оборудования может привести к появлению дефектов. Наиболее часто изнашиваются зубчатые элементы, винты, рабочие колеса, поршни, запорные заслонки. Они же могут неправильно работать из-за скопления твердых нерастворенных частиц, минеральных отложений. В результате механизмы переключения начинают работать неправильно, вследствие чего наблюдаются скачки давления. Также запорные устройства могут потерять герметичность, что приведет к утечке и потере напора.
• Неправильный монтаж или эксплуатация. Отклонение давления воды от нормативного может быть вызвано ошибками в монтаже или нарушением технологии эксплуатации сантехнического оборудования. Вследствие этого возможны потери воды.
• Изменение характеристик источника водоснабжения. В автономном водопроводе давление воды зависит от того, как работает гидротехническое сооружение. Например, песчаная неглубокая скважина со временем заиливается, что приводит к быстрому засорению фильтра всасывающего насоса. Восстановить давление можно путем прочистки скважины, но рано или поздно нужно будет задуматься об устройстве нового гидротехнического сооружения.
• Малый дебит скважины. Давление в водопроводе может периодически падать при интенсивном использовании воды вследствие превышения расхода над дебитом. Для предотвращения подобных неприятностей обычно предусматриваются накопительные емкости.
• Маленькая мощность насоса. Иногда давление воды может падать из-за неправильно подобранного насоса. Если это так, он не может создать нужное давление для всех потребителей при активном использовании кранов и сантехнических устройств. Также насос малой мощности иногда не может поднять с нужным напором воду из глубокой скважины.
• Одновременное включение большого количества потребителей. При планировании водопровода необходимо учитывать не только постоянный, но и пиковый расход воды на объекте. В этом случае удастся избежать потери давления воды в том случае, если откроется сразу несколько кранов, включится набор воды в бачки унитазов, начнет заполнятся стиральная машина и ванна.

• Установку насосного оборудования.

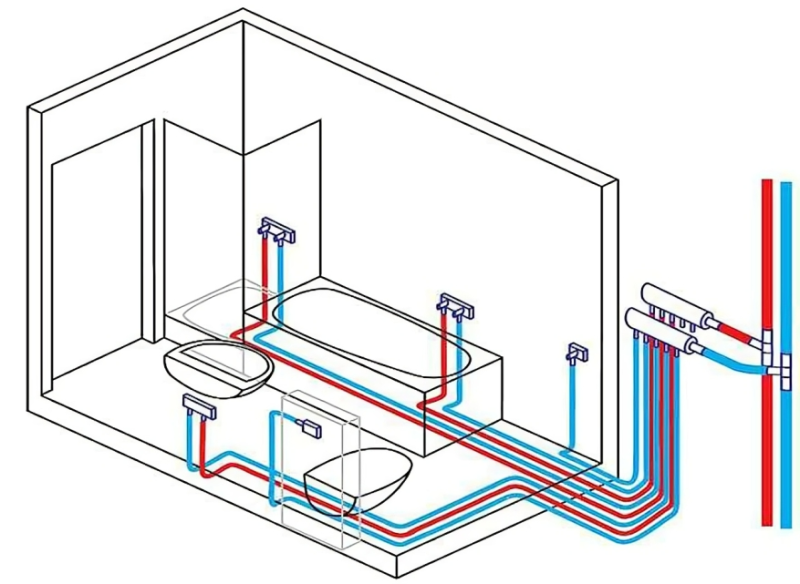

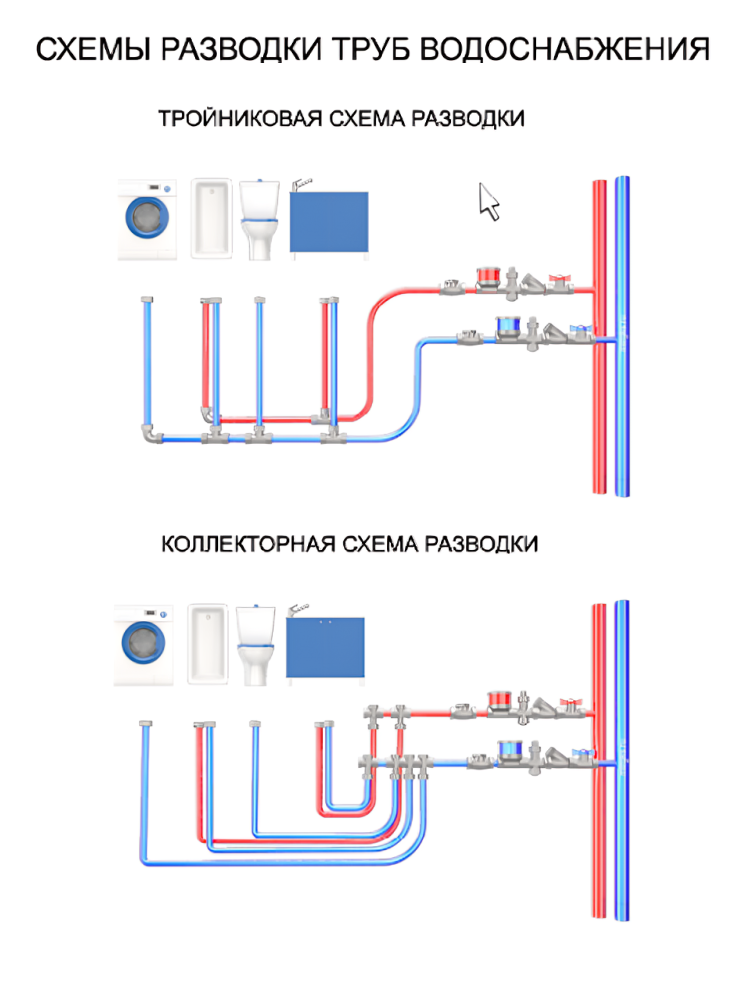

• Монтаж коллекторной разводки трубопроводов.

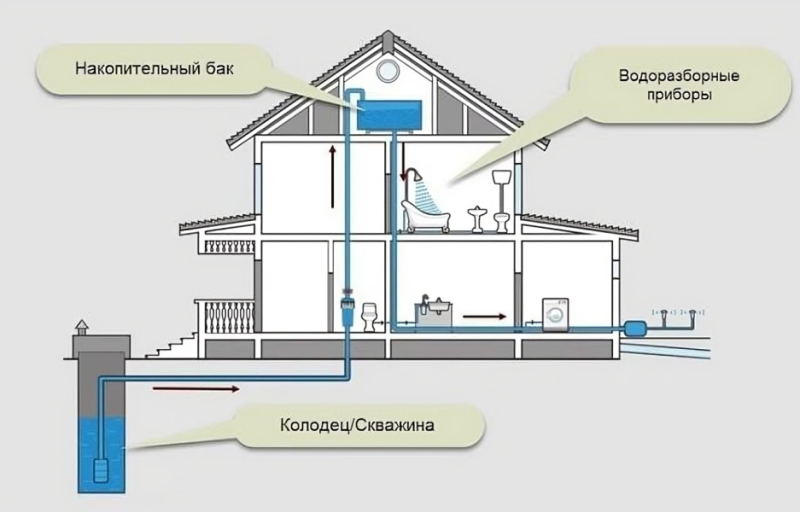

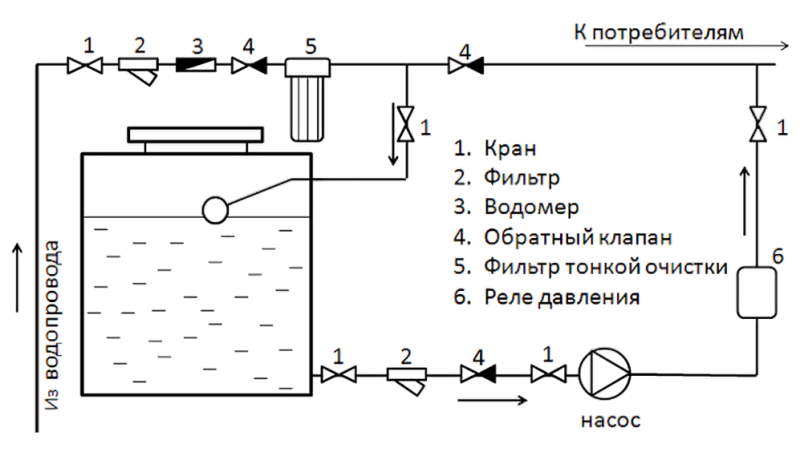

• Установку накопительного бака.
• Установку в системе гидроаккумулятора и реле давления.

• Поливинилхлорид;
• Сшитый полиэтилен высокого или низкого давления;
• Полипропилен;
• Нержавеющая сталь;
• Сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

• Открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;

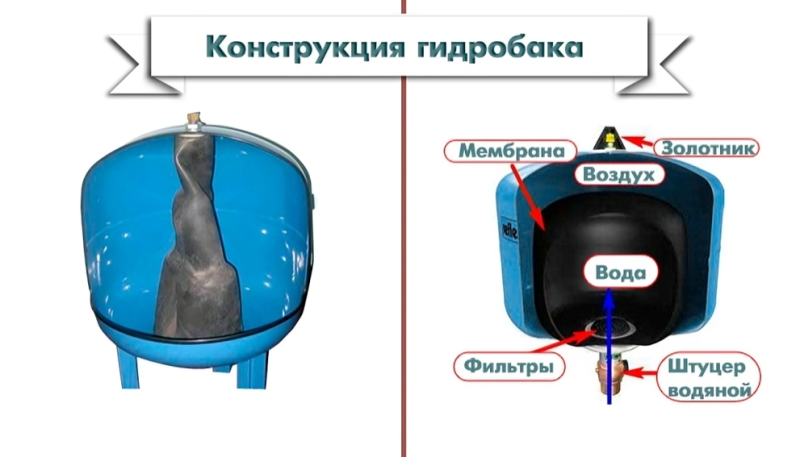

• Закрытые полностью герметичные емкости мембранного типа. Водяной резервуар предназначен для поддержания необходимого уровня давления (так же, как расширительный).

• Возможность забора воды из любого источника – от реки, ручья, скважины.
• Установка насоса, не очень большой мощности, для подъема воды в бак башни на высоту 10-20 м.
• Самотечная подача воды на питьевые, технические или хозяйственные нужды под естественным напором.
• Постоянное пополнение запаса воды, используемой для повышения напора в локальной сети водоснабжения.
• Использование в критических ситуациях, в том числе при тушении пожара.
• Простейшая автоматика включения заполнения бака, пуска воды.

• Поддерживает давление в водопроводе, чтобы человек мог пользоваться ресурсом без потери силы напора;
• Имеет аварийный запас воды, поэтому если необходимо произвести ремонт на источнике, не нужно отключать водопотребление у абонентов;
• Готовит воду к употреблению с помощью специальных очистителей;
• Выравнивает работу насосного оборудования, чтобы не происходили сбои и большие скачки давления.

• С помощью насоса по подающему трубопроводу происходит забор воды из подземной скважины, реки, озера в накопительный бак, смонтированный наверху башни.
• Под собственным напором, обусловленным высотой размещения бака, вода самотеком движется по подающему трубопроводу в систему снабжения ее потребителей, жилых домов, промышленных, сельскохозяйственных производств.
• При небольшом разборе воды напорный бак постепенно заполняется, и при достижении максимального уровня автоматика по сигналу электроконтактного датчика отключает подачу электропитания на насос.
• При понижении уровня до минимально установленного значения происходит включение насоса.

• Строение, выложенное камнем. Такие варианты сооружали еще в прошлом веке. Ее основой служит каленый кирпич, который выдерживает внушительные климатические воздействия (порывы ветра, осадки).
• Железобетонный конструкции. Литые водонапорные башни выполнены из гиперболоидных блоков, представляют художественную ценность. Такие конструкции не уступают по прочности другим вариантам.
• Водонапорная башня на металлической конструкции. Имеет стальной каркас, по внешнему виду может иметь различную устойчивую геометрическую форму.
• Башня в форме «Гранаты». Изготавливается из двух конусов разного диаметра. Основанием конструкции служит опора в форме толстой трубы. Такой вариант отличается простотой монтажа, но не удобен при транспортировке, поэтому стараются перевозить конструкцию частями.
• Индивидуальное строение. Обычно используется для частных целей. Устанавливается резервуар небольшого объема, до 500 литров, на который работает индивидуальная насосная станция. Для подготовки такого сооружения владельцу требуется соответствующее разрешение.

• 1 – напорная труба для подачи воды из колонны в бак;
• 2 – рабочая переливная труба;
• 3 – подающе-отводящая труба;
• 4 – воздушная труба;
• 5 – бак;
• 6 – регулирующий объем;
• 7 – неприкосновенный противопожарный объём;
• 8 – днище бака;
• 9 – труба для подачи воды в сеть при тушении пожара;
• 10 – предохранительная переливная труба;
• 11 – колонна;
• 12 – всасывающая труба насоса;
• 13 – насосная станция подкачки;
• 14 – труба к водопроводной сети.

• Фундаментное основание, выполняемое из готовых строительных блоков или заливкой монолитной плиты.
• Ствол башни, являющийся ее опорной частью, высота которого составляет до 30 м.
• Бак, имеющий типовой размер емкостью 15, 25, 50 или 160 м³, служащий для сбора/расхода воды.
• Стальные трубопроводы для заполнения, отвода воды из бака, откуда она под собственным напором, создавая давление, поступает к потребителям.
• Наружная/внутренняя лестница или скобы для обслуживания.
• Смотровой люк в крыше водонапорного бака.
• Насос, источником воды для которого чаще всего служит подземная скважина или водоем.
• Система автоматики – контактные датчики верхнего, нижнего уровней воды в баке, реле включения/отключения электропитания насосов.
• Аварийное устройство перелива воды на случай отказа автоматики.

• При проектировании водонапорных конструкций обязательно осуществляется контроль состояния воды. Ресурс должен обязательно соответствовать ГОСТу и санитарным требованиям.
• Размещение бака по высоте установки должно производиться на основании гидравлического расчета системы водоснабжения.
• Если водонапорная башня не входит в зону имеющейся молниезащиты обслуживаемого объекта, то требуется оборудование собственных устройств защиты от разряда атмосферного электричества.
• Автоматика должна обеспечивать контроль уровня неприкосновенного объема воды для целей пожаротушения, а также уровень, обеспечивающий работу насосов в безаварийном режиме.
• Степень стойкости к огню водонапорной башни должна быть не ниже II-ой.
• Для изготовления опорных стволов башен допустимо использовать стальные конструкции или местные негорючие материалы и вещества, а для баков – только сталь.
• В районах с жестким климатом допустим подогрев воды в баке при помощи паровых, водяных, электрических нагревательных устройств, греющих кабелей.

• Перед монтажом конструкции, регулирующей напор воды в жилые дома, необходимо точно разработать проект, в котором указываются все детали, которые будут обеспечивать полноценное водоснабжение.
• Устанавливается башня на монолитном фундаменте на определенную глубину, в зависимости от типа строения.
• Реализуется внутреннее устройство: трубопровод, лестница для обслуживания. Сразу устанавливаются разводные трубопроводы и устройство для перелива.
• Под башней или рядом с ней устанавливается колодец с трубами, от которого и осуществляется поставка ресурса.
• Основная конструкция и корпус монтируются на завершающем этапе.
• Обязательно утепляют внутренние и внешние трубопроводы.

• Многоконтурных систем отопления. Если отключится один из контуров, водопотребление уменьшится, а давление повысится. Итоги бывают плачевными, вплоть до разрыва водопровода, перегрузки насоса или нагревательного устройства.
• Систем теплоснабжения с терморегуляторами и ГВС. Объем жидкости меняется в ходе настройки температуры, и важно, чтобы напор в контуре быстро стабилизировался.

• В «теле», сделанном из металла, есть заслонка, с которой соединена пружинка;
• Снаружи корпуса иногда предусматривается рукоятка – ею задается крайнее значение давления;
• В дополнение устанавливаются также датчики температуры, напора и прочие узлы.

• Запрещение монтажа запорного оборудования, задвижек и кранов перед клапаном и котлом.
• Наличие установленной на выходной патрубок сливной трубки, необходимой для того, чтобы вывести из системы лишнюю воду. Далее трубка соединяется с канализационной, или обратной трубой.
• Перепускной клапан должен монтироваться в как можно более высокой точке системы.

• Стабилизации давления;
• Сокращения водопотребления;
• Защиты оборудования от высокого давления;
• Устранения гидравлических шумов.

• Простая настройка;
• Высокая надёжность;
• Пригоден для ремонта;
• Не требует технического обслуживания;
• Не требует внешних источников энергии;
• Высокая точность поддержания давления.

• Высокая цена;
• Сложная конструкция;
• Высокие требования к качеству теплоносителя;
• Диапазон регулирования ограничен усилием сжатия пружины.

• Редукционный клапан;
• Редуктор давления воды;
• Регулятор понижения давления воды.

• Редукционный клапан;
• Регулятор давления непрямого действия.

• Простая настройка;
• Высокая надёжность;
• Не требует внешних источников питания;
• Высокая точность поддержания давления.

• Высокая цена;
• Высокие требования к качеству теплоносителя;
• Диапазон поддерживаемых давлений ограничен усилием сжатия пружины.

• Регулятор подпора;
• Перепускной регулятор (клапан).

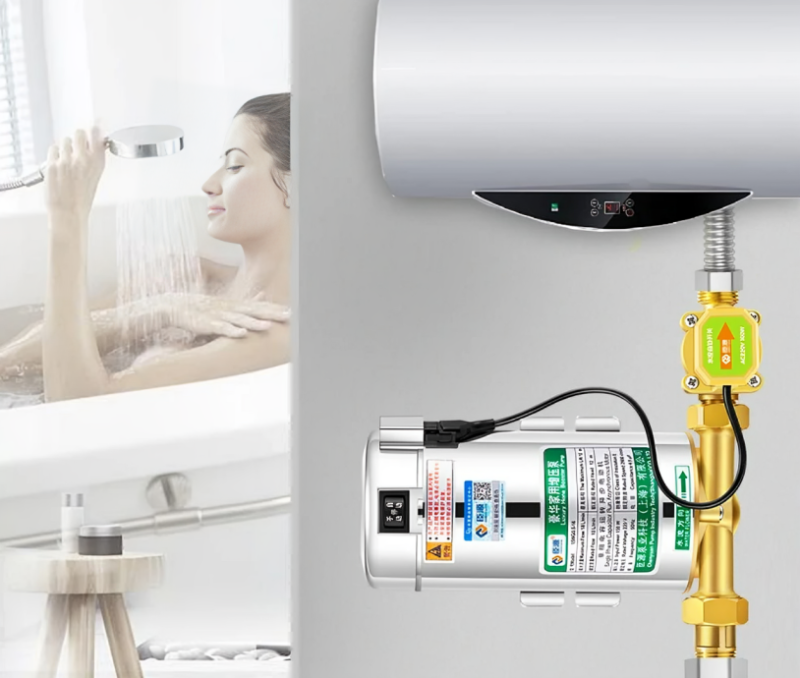

Обратите внимание! Если в квартире напор воды недостаточный, а у соседей нормальный, то необходимо проверить трубы. Возможно они засорились. Проблему можно решить простой очисткой или заменой труб.

• Мощность устройства – параметр, определяющий количество водозаборных точек, которые сможет обслужить повышающий давление насос для водопровода. Выбирая насос по данному признаку, следует прежде всего определиться с тем, к какому количеству кранов и бытовой техники в квартире он должен будет подводить воду под требуемым давлением.
• Уровень шума, который издает насос, когда подкачивает воды в систему, также следует узнавать перед приобретением.

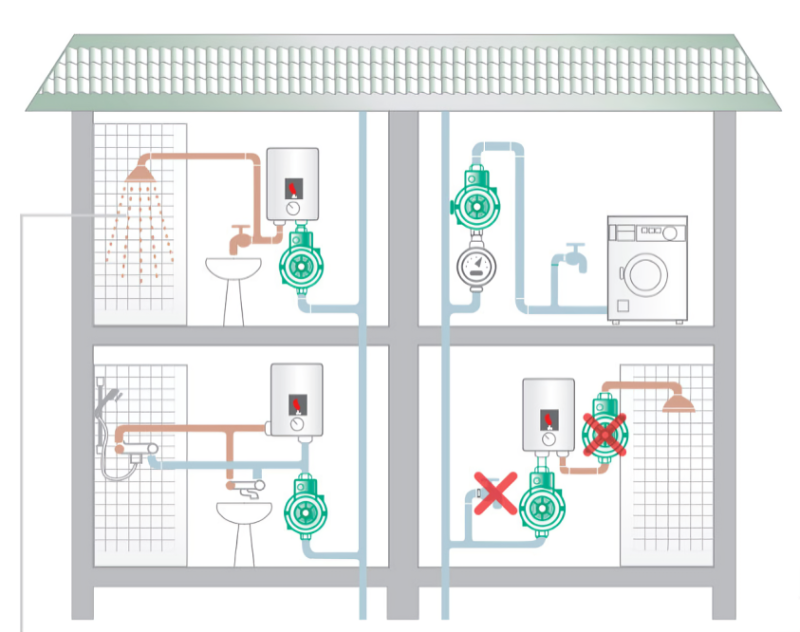

• Отдельные модели насосов для увеличения давления воды устанавливаются на трубопроводах только определенного диаметра. Иначе такое устройство не только не будет способствовать повышению давления воды, но и начнет работать с перегрузками, что приведет к его быстрому выходу из строя.
• Высота подъема уровня воды, которую может обеспечить насос, – это параметр, актуальный в тех случаях, когда выбираются не обычные квартирные повысители, а насосные станции, используемые для повышения давления воды в трубопроводах сразу нескольких потребителей.
• Производительность устройства – параметр, от которого зависит количество жидкости, перекачиваемое насососом для повышения давления в водопроводе в единицу времени. Выбирая насос высокого давления для воды, следует учитывать, что значение названного параметра должно быть выше среднего расхода воды, потребляемой системой водоснабжения или водозаборной точкой, в которых планируется установить такое устройство.
• Важно также учитывать максимально допустимую температуру перекачиваемой воды. От значения данного параметра зависит тип трубопровода (холодного или горячего водоснабжения), на котором может устанавливаться насос.
• Размерами устройства определяется выбор участка водопровода для подключения насоса.
• Компания-производитель, ее известность и авторитет на рынке не менее важны, чем все вышеперечисленные параметры. Выбирая водяные насосы высокого давления, лучше отдавать предпочтение моделям от известных производителей, выпускающих продукцию высокого качества, предоставляющих на нее надежные гарантии и обеспечивающих ее техническое обслуживание и ремонт.

• Устройства с «мокрым» ротором;
• Водопроводные насосы с «сухим» ротором.

• Невысокую производительность;
• Не слишком высокие показатели дополнительно создаваемого напора воды;
• Возможность установки только таким образом, чтобы ось ротора электрического привода насоса располагалась в горизонтальной плоскости.

Обратите внимание! Прежде чем, решать вопрос повышения давления воды в квартире, необходимо обратиться в городской водоканал или в управляющую кампанию с претензией. Если они не смогут решить проблему, то выдадут заключение о возможности установки дополнительного оборудования с нужными параметрами

Обратите внимание! При использовании в многоквартирном доме мощной насосной станции, может возникнуть ситуация, когда насос засосет воздух из открытых кранов в соседних квартирах. Это приведет к выключению прибора. После этого для запуска систему необходимо полностью заполнить водой

После подключения реле давления, его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар. В этой статье мастер сантехник расскажет, как настроить реле давления воды под ваши нужды.

Принцип действия и устройство реле давления воды для насоса







Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.







Установка такого оборудования в водопроводную систему позволяет сохранять давление в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насоса. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Порядок работы насоса под управлением реле давления







Работает насос по следующему сценарию:

• Насос набирает воду в имеющийся бак;

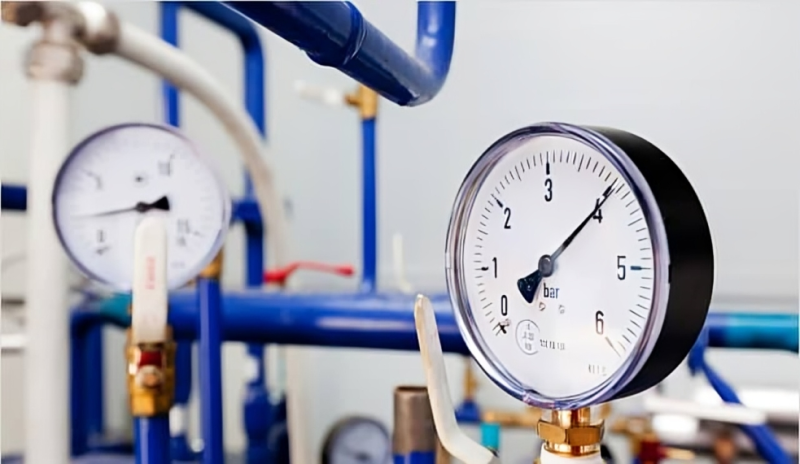

• Происходит увеличение давления, которое можно проверить по манометру;
• После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса;
• При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насоса.

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Видео

В сюжете - Устройство реле давления

Правильная настройка реле давления







После того, как насос установлен, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Чтобы отрегулировать реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.



За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначена на самом реле как P;
• Маленькая регулирует разницу между давлениями включения и отключения и обозначена как ΔP.

Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить - ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.







Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

• Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра;
• Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение;
• Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот;
• Повторить пункты 1, 2 и 3 до установки нужного давления включения;
• Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять;
• Повторить пункты 1,2 и 5 до установки нужного давления выключения;
• После окончания настройки - одеть обратно корпус реле.

Обратите внимание! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы

Видео

В сюжете - Регулировка реле давления

В продолжение темы посмотрите также наш обзор Водоснабжение частного дома из скважины: схема коммуникаций

Источник

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и системы в целом. В этой статье мастер сантехник рассмотрит типы регуляторов давления, их установку и настройку.

Применение редукторов давления воды в системах водоснабжения

Регулятор давления воды в системе водоснабжения автоматически снижает и поддерживает постоянное давление в сети потребителя. Работа устройства не зависит от расхода воды и исходного давления в магистральном (распределительном) трубопроводе. Необходимость установки регулятора для хозяйственно-питьевого (гидростатический напор в нижней точке отбора воды более 45 м) и раздельного противопожарного водопровода (напор в нижнем пожарном кране более 90 м) отмечена в нормативной литературе.

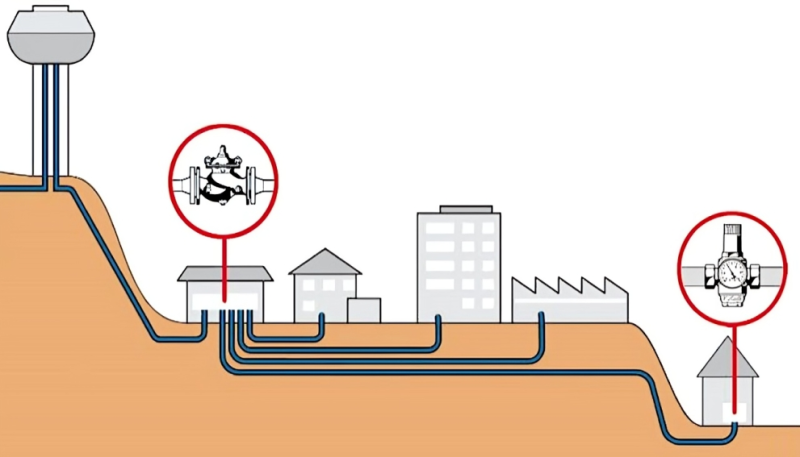

Обратите внимание! Регулятор устанавливают на вводе в микрорайон, здание, секционный стояк жилого дома высотой более 40 м или квартиру.

Устройство стабилизирует давление и расход в централизованных, распределительных и автономных сетях холодного водоснабжения. Снижение параметров необходимо для работы технологического коммерческого и бытового гидравлического оборудования. Дополнительно редуктор гасит гидравлические удары, исключает риск образования зон кавитации в насосном оборудовании, снижает уровень вибрации и шума.

Применение регуляторов в системах холодного водоснабжения:

• Коммунальные и технологические водопроводные сети;
• Системы пожаротушения и противопожарный водопровод;
• Повысительные насосные установки на магистральных сетях водопровода;
• Водозаправочные станции;
• Системы орошения и мелиорации.

Классификация регуляторов давления (общие технические характеристики):

• Рабочий орган — поршень, клапан;
• Исполнительный механизм — пружина, мембрана;
• Способ управления — электронный, механический;
• Пропускная способность арматуры — бытовые 0,5÷3 м³, коммерческие 3÷15 м³, промышленные более 15 м³;
• Материал корпуса (чугун, сталь с никелированным или хромированным покрытием, латунь);
• Способ крепления — резьба (от 15 до 50 мм), фланцы (от 50 до 450 мм);
• Температура и тип рабочей среды — холодная вода с температурой 0÷40°C;
• Диаметр корпуса, шаг резьбы, стандарт фланцев.

Установка редуктора давления воды в системе водоснабжения

Прибор располагают на вводе в микрорайон (здание), за запорной арматурой водомерного узла или повышающих насосов. Разные модели редуктора корректируют напор по направлению движения потока в магистрали, до или после места установки регулятора.

Прибор, в котором степень открытия клапана прямо пропорциональна отклонению давления относительно настроечных параметров, называют редуктором давления воды в системе водоснабжения.

Перед регулятором большого диаметра монтируют фильтр грубой очистки воды. После регулятора устанавливают запорный вентиль, для технического обслуживания, ремонта или замены устройства. Наладку и визуальный контроль за работой прибора проводят по манометрам, которые монтируют на трубопроводе до и после регулятора.

Методика выбора прибора учитывает пропускную способность (расход, м³/час) и допустимые потери напора (бар) в корпусе. Местные сопротивления не должны оказывать критического влияния на работу системы водоснабжения.

Интервал регулируемой настройки зависит от степени сжатия пружины и чувствительности материала мембраны. Регулятор, оснащенный одной пружиной, имеет один диапазон настройки по давлению. Приборы, с комплектом пружин разной жесткости, реагируют на условия работы системы точнее. Оптимальное положение рабочего давления регулятора — средняя треть диапазона регулирования.

Причина шума при работе прибора — кавитация, которая возникает вследствие превышения допустимой скорости потока на входе в регулятор. Оптимальное значение быстроты движения потока 3 метра в секунду. Сужение проходного сечения между клапаном и седлом, увеличивает риск образования зон кавитации в корпусе редуктора.

Обратите внимание! При подборе регулятора необходимо обратить внимание на коэффициент кавитации и рекомендованную скорость во входном патрубке, которые указаны производителем в паспорте прибора.

Устройство регуляторов давления воды

Ниже рассмотрим устройства следующих регуляторов давления воды:

• Рычажного фланцевого регулятора;
• Бытового регулятора давления воды РДВ;
• Регулятора давления воды прямого действия;
• Электронного регулятора давления воды;
• Редуктора давления воды Honeywell.

Рычажные фланцевые регуляторы

Гидравлический рычажный прибор прямого действия поддерживает заданное давление до и после места установки или регулирует расход (перепад давлений).

Конструктивные элементы регулятора:

• Корпус (чугун, сталь);
• Крышка с сальниковым устройством;
• Шток с двумя клапанами;
• Рычажная система с грузом и опорами, чтобы поддерживать пропускной режим;
• Исполнительный механизм с мембраной.

Модели рычажных регуляторов «до» и «после себя» отличает положение рабочего органа по отношению к седлу. Клапаны, которые открывают проход под действием груза, предназначены для регулировки давления после места установки. В редукторе, который снижает давление перед местом установки, клапан закрывает проход в седле под действием груза. Настройка давления регулятора включает расчет массы и подбор расположения груза на рычаге.

Бытовой регулятор давления воды

Промышленные, коммерческие и бытовые регуляторы давления марки РДВ выпускает российский производитель предохранительной водопроводной арматуры ООО «Паскаль» из Татарстана. Бытовые редукторы воды РДВ помогают снизить давление, шум и вибрацию, увеличивают срок службы гидравлического оборудования трубопроводов и арматуры. Установка регуляторов РДВ снижает потребление энергоресурсов, экономит затраты на коммунальное водоснабжение.

Регулятор давления воды прямого действия РДВ

Фланцевый клапан пилотного типа отличает конструкцию РДВ — промышленного редуктора давления воды. Принцип работы заключается в снижении и поддержании заданного режима давления, с помощью энергии сетевого потока.

Конструкция прибора РДВ 150-1Г:

• Корпус с фланцами (вход-выход);
• Направляющие втулки и шток;
• Основной клапан;
• Корпус пилотного клапана с механизмом и мембраной (компонент управления основного клапана);
• Мембрана;
• Импульсные трубки.

При увеличении давления в трубопроводе выше настроечного значения, импульсный ход воды по трубке стремится в корпус пилотного клапана. Подпружиненный элемент открывает канал, среда попадает в камеру над диафрагмой. Выгнутая мембрана перекрывает проходное сечение регулятора. Снижение давления перед клапаном возвращает пружину в исходное положение, мембрана открывает проход прибора.

Электронный регулятор давления воды

Электронное устройство (прессконтроль) включает в работу насос малой мощности, если происходит отбор воды из системы. Бесшумный режим работы позволяет использовать прибор в квартире, частном доме или на даче. Электронный датчик предупреждает работу насоса без воды, предотвращает гидроудар, реагирует на некорректные показатели давления и расхода.

Входной патрубок на корпусе позволяет установить регулятор на корпус насоса или в линию водопровода. Монтаж производят до первой точки отбора воды. Рабочее (установочное) положение всегда вертикальное. Направление стрелки на корпусе повторяет направление движения потока воды. Обратный клапан вмонтирован в электронный регулятор. Перед включением прибора насос заполняют водой.

Конструкция электронного регулятора:

• Корпус;
• Крышка;
• Втулки из технологичного полимера для присоединения кабеля;
• Внутренняя диафрагма (EPDM);
• Электронная плата в специальном огнезащитном кожухе.

Как отрегулировать электронный редуктор давления воды

Стартовое давление (1,5 бар) устанавливает производитель. Номинальное давление насоса должно превышать пусковое значение редуктора на 0,8 бар. Изменения в настроечные параметры вносят по мере необходимости, в зависимости от условий работы насоса. Регулятор установки стартового давления поворачивают при помощи отвертки.

Обратите внимание! Номинальное давление насоса должно превышать пусковое значение электронного редуктора на 0,8 бар. Прессконтроль устанавливают в том случае, если водяной контур системы не превышает 15 метров.

Редуктор давления воды Honeywell

Бытовой регулятор давления воды марки Honeywell 1/2″ понижает избыток давления в водопроводе, поддерживает постоянные параметры работы сети, позволяет экономно расходовать воду. Стабильный напор через проходное сечение обеспечивает бесшумный режим работы устройства.

В корпусе регулятора Honeywell 1/2″ предусмотрено гнездо для манометра. Настройку рабочих параметров облегчает регулировочная ручка, на которой находится позиционная шкала режимов работы.

Принцип действия прибора основан на противодействии усилий диафрагмы и пружины, на которые воздействует избыточный напор сети.

Устройство регулятора давления воды марки Honeywell 1/2″:

• Корпус с соединительными резьбами и гнездом под манометр;
• Регулировочная ручка со шкалой;
• Рабочий орган — пружина регулировочная;
• Исполнительный механизм — клапан и диафрагма.

Регуляторы давления воды в квартире

Установка регулятора давления воды в квартире — доступный способ улучшения качества водоснабжения. Бытовой регулятор поддерживает заданное давление воды после себя. Достаточная пропускная способность регуляторов для квартиры или частного дома — 3 м³/час.

Жизнь современного человека, проживающего в многоквартирном доме, немыслима без привычных удобств: электричества, канализации и, конечно, водопровода. Однако часто случается так, что качество предоставления услуг водоканалом неудовлетворительно, а именно жильцов не устраивает сила давления в водопроводе. Слабый напор приводит к тому, что бытовая техника отказывается работать, а иногда вода просто не доходит до верхних этажей. В этой статье мастер сантехник расскажет, как увеличить напор воды в квартире.

Давление воды в водопроводе

Давление воды в водопроводе измеряется двумя величинами – бар, атмосфера и водный столб:

1 бар = 1,0197 атмосфер = 10,19 м водного столба

Согласно нормативной документации, давление в водопроводе городской квартиры должно составлять не более 6 атмосфер и не менее 2, в идеале – 4, а для водопровода в частном доме средним показателем будет 3 атмосферы. Однако реалии таковы, что напор в системе водоснабжения многоэтажек сильно скачет.

Давление свыше 6-7 атм. оказывает негативное воздействие на сантехнику, трубопровод, возникают разрывы соединений. При этом низкий напор также доставляет множество неудобств. При давлении менее 2 атмосфер ни стиральная машина, ни газовая колонка, ни посудомоечная машина работать не будут. Для нормальной работы бытовой техники в системе должен быть минимальный напор в пределах от 2 до 2,5 атмосфер.

Поэтому когда показатели напора ниже нормы, тогда необходимо использовать специальные повысительные устройства:

• Насосы для повышения давления воды;
• Насосная самовсасывающая станция.

Однако перед тем как выбрать водяной насос для повышения давления, сначала нужно установить проблему:

• Вода в водопроводе есть, но ее напор очень слабый;
• До верхних этажей вода не доходит, а нижних – все хорошо.

Первую проблему могут решить бытовые водяные насосы, повышающие давление в домашней системе, а во втором случае решить задачу сможет только самовсасывающая насосная станция. Поэтому сначала необходимо найти причину низкого давления, а потом уже подбирать повысительные насосы.

Причины слабого напора воды

Чтобы точно выяснить, почему в кранах квартиры слабый напор холодной или горячей воды, следует в первую очередь опросить своих соседей сверху и снизу, квартиры которых подключены к тому же стояку водоснабжения, что и ваша. Если с проблемой слабого напора столкнулись только вы, это означает, что причины ее возникновения кроются в трубопроводной системе водоснабжения вашей квартиры.

Перечислим наиболее типичные из таких причин:

• Засорение труб – наиболее распространенная причина, вызывающая плохой напор воды. Чаще всего в квартирах засоряются старые стальные трубы, внутренние стенки отличаются высокой шероховатостью. Такие трубы лучше заменить на новые, чтобы решить проблему слабого напора воды.
• Еще одной распространенной причиной слабого напора воды в кранах отдельно взятой квартиры является засорение фильтра грубой очистки, который обязательно устанавливается перед счетчиками расхода воды. Такое фильтрующее устройство, называемое также грязевиком или косым фильтром, периодически забивается песком, ржавчиной и другим мусором, поэтому его необходимо обязательно очищать.
• Привести к снижению напора воды в кране может и засорение аэратора – специальной фильтрующей сеточки, которая устанавливается в изливе. Чтобы поднять напор в кране в этом случае, достаточно выкрутить аэратор и почистить его.

Если же со слабым напором воды в кранах столкнулись не только вы, но и ваши соседи по многоквартирному дому, то причина может крыться как в отдельном стояке дома, так и в засорении всего домового трубопровода. Кроме того, на то, какое давление воды в водопроводе, серьезное влияние оказывает мощность насосной станции.

В тех случаях, когда слабый напор воды в кранах не связан с трубопроводом отдельной квартиры, вопросом о том, что делать, должна озаботиться коммунальная служба или управляющая компания.

Способы повышения давления в квартирном водопроводе

Вопросом о том, как повысить давление воды в квартире и тем самым улучшить водоснабжение собственного жилья, можно заняться самостоятельно, не дожидаясь, пока управляющая компания отреагирует на ваши заявки и претензии. Для того чтобы горячая и холодная, а также смешанная теплая вода поступала из кранов вашей квартиры с хорошим напором, можно воспользоваться несколькими приемами.

Использование в водопроводной системе квартиры труб большего диаметра

То, с каким напором по трубам движется вода, зависит от гидродавления, которое в таких трубах создается. Величина этого параметра тем выше, чем меньше диаметр трубы и чем больше скорость потока воды, которая по ней двигается. Соответственно, если уменьшить гидродавление в водопроводе, установив трубы большего диаметра, то скорость движения жидкости уменьшается, а напор увеличивается.

Именно таким способом увеличения напора воды пользуются многие собственники квартир. Однако значительного увеличения напора воды при использовании такого метода добиться не удается.

Использование насосных установок

Установка компактного насосного оборудования – еще один способ, позволяющий успешно ответить на вопрос о том, как увеличить давление воды в водопроводе своей квартиры. На сегодняшний день приобрести такое насосное оборудование не представляет никаких проблем. Для эффективной работы подобных устройств вполне достаточно даже слабого напора и расхода жидкости в квартирном водопроводе.

Наиболее мощные модели таких компактных насосов позволяют увеличивать напор воды на 1,5 атм, чего вполне достаточно для комфортной эксплуатации квартирного водопровода. Устанавливаются такие мощные устройства, как правило, сразу за корневым вентилем.

Чтобы обеспечить достаточным напором воды бытовые устройства, которые особенно в этом нуждаются, размещают насос и непосредственно перед ними. Для таких целей используют менее мощные устройства, способные увеличить напор воды на 0,8 атм.

Следует отметить, что повышение давления воды в отдельно взятой квартире, выполняемое при помощи компактных насосных установок, является достаточно эффективным способом решения этой насущной для многих проблемы. При установке в комплекте с датчиком давления воды насос может работать в автоматическом режиме, отключаясь в тот момент, когда напор в водопроводе будет соответствовать требуемому значению. В отключенном состоянии насос не создает препятствий для движения жидкости по трубопроводной системе.

Как усилить напор воды во всем многоквартирном доме

Многие собственники квартир в многоквартирных домах, постоянно сталкивающиеся с проблемами водоснабжения и не желающие что-то менять в собственном жилье, задаются вопросом о том, как увеличить напор воды сразу во всем здании. Решается такая проблема достаточно просто – путем монтажа на входе водопроводной системы дома насосной станции или замены старой станции на более мощную установку.

Насосные станции, которые предназначены для повышения давления воды в квартирах всего дома, оснащаются несколькими насосами и автоматическими системами. Задача автоматики таких насосных установок состоит в том, чтобы уменьшать производительность работы насосов станции в тот момент, когда давление в трубопроводе слишком высокое, и автоматически повышать его, когда оно снижается ниже нормативного значения.

Конечно, для установки такого оборудования, повышающего напор в домовом водопроводе до требуемого уровня, жильцам всех квартир придется скооперироваться, приобрести необходимое оборудование, оплатить его установку и запуск квалифицированными специалистами. Однако после этого проблема слабого напора воды в трубопроводной системе дома будет полностью устранена.

Видео

В сюжете - Как повысить давление воды в квартире на верхнем этаже

В продолжение темы посмотрите также наш обзор Накопительная ёмкость AQUABOX ESPA

Источник

Каждый из нас сталкивался с проблемой, когда из крана плохо течет вода. Это не смертельно, но все же доставляет много неудобств и делает пребывание в жилище некомфортным, а некоторые приборы вообще не могут работать при низком давлении. Все домовладельцы должны знать, что есть определенные нормы уровня давления воды в доме. Когда они занижены, тогда вам предоставляют некачественные услуги, нарушая ваши права. Ведь вы оплачиваете коммунальные услуги, и условия должны быть соответствующими. Правда, иногда причина вовсе не в некачественной услуге. В этой статье мастер сантехник расскажет обо всех возможных причинах недостаточного напора воды, а также о том, что делать, если слабый напор воды в квартире.

В продолжение темы посмотрите также наш обзор Как починить капающий кран в ванной

Источник

https://santekhnik-moskva.blogspot.com/2017/09/slabyy-napor-vody-v-krane.html

https://tvin270584.livejournal.com/1318682.html

https://dzen.ru/media/masteronlayn/chto-delat-esli...krane-6551b24938414e117d826a60

https://santekhnik-moskva.mirtesen.ru/blog/4344572...li-slabyiy-napor-vodyi-v-krane

https://dzen.ru/media/masteronlayn/vyzov-santehnika-koptevo-609683034fade3788b4ef5c8

https://santekhnik-moskva.mirtesen.ru/blog/43572745028/Koptevo-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/v-moskve.html

https://tvin270584.livejournal.com/940834.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989

https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI

В этом видео мастер сантехник расскажет, что такое реле давления и для чего оно нужно.

В продолжение темы посмотрите также наш обзор Регулировка реле давления воды для насоса

Источник

https://santekhnik-moskva.blogspot.com/2017/10/rele-davleniya.html

https://tvin270584.livejournal.com/1308526.html

https://dzen.ru/media/masteronlayn/rele-davleniia-6546eea58dff0e4b9e167fdd

https://santekhnik-moskva.mirtesen.ru/blog/43130683606/Rele-davleniya

https://dzen.ru/media/masteronlayn/vyzov-santehnik...ujnoe-60f3f3e2116f4228d0a6142b

https://santekhnik-moskva.mirtesen.ru/blog/4334447...tovo-YUzhnoe-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/v-moskve.html

https://tvin270584.livejournal.com/940834.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989

https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI

Водопровод — это довольно непростая сеть коммуникаций в виде труб и кранов, которые предназначены для подачи воды пользователям. Для мониторинга качества работы магистрали используется показатель, который мы называем напором воды. Данный параметр имеет непосредственное влияние на четкость работы всего сантехнического оборудования, которое находится в доме. В статье мастер сантехник расскажет, нормативы давления для подачи воды в квартиры.

Последствия отклонения давления воды в водопроводе от нормативных характеристик

Снижение или повышение давления воды приводит к большим неприятностям, связанным с техническим оснащением городских квартир:

• Высокое давление выводит из строя запорную арматуру : вентили, задвижки.
• Выходит из строя бытовая техника, водяные счетчики .
• Если напор воды снижается, некоторые виды бытовой техники не включаются, например, стиральная или посудомоечная машины .
• Не будет работать сантехника, для которой требуется повышенное водоотведение. Например, бойлеры , унитазы и прочее.

Основная неприятность – это неудобства, связанные с использованием водопровода для гигиенических целей. В основном это связано с понижением напора. При низком давлении душ принимать невозможно.

Минимальные показатели напора для некоторых видов сантехнических приборов:

• Смеситель, установленный на раковине в ванной или мойке на кухне – 0,2 атм.;
• Смеситель, установленный на ванне или в душевой кабине – 0,3 атмосфер;
• Унитаз, а точнее его сливной бачок – не ниже 0,2 атм.;
• Биде – напор должен быть не меньше 0,3 атм.;
• Стиралка – в пределах 2 атм.;
• Посудомоечная машина – 1,5 атм.;
• Если в доме используется нагревательный котел, который обеспечивает горячей водой систему отопления и горячее водоснабжение, давление в водопроводе не должно быть ниже 1,5 атм.;
• Для гидромассажа или джакузи потребуется напор не ниже 4 атм.

Последние сантехнические приборы встречаются редко в многоэтажных домах , поэтому при расчете давления в трубах водоснабжения в квартирах ими можно пренебречь. Но если установка такой сантехники планируется, придется учитывать данный параметр. Если фактическое давление в трубах низкое, придется продумывать способ повышения напора . Самый простой вариант – монтаж насоса.

Нормативы по СНиП

Водопроводные сети проектируются на основании СНиПа 2.04.2-84 (Актуализированная редакция СП 31.13330.2012), в котором четко регламентируются нормативы подачи воды в квартиры. В этом документе зафиксировано, каким должно быть давление воды в системе водоснабжения многоквартирных домов и частных строений.

В СНиПе обозначено, что напор внутри труб водопровода не должен быть меньше 1 бара. Это атмосферная единица измерения, которая определяет давление, равное 10 м водяного столба – при таком давлении вода поднимается на десятиметровую высоту.

Так как многоквартирные здания и частные дома относятся к разным категориям, нормативы в них немного отличаются друг от друга:

• На первом этаже многоквартирного дома давление воды должно быть 1 бар. С повышением этажности на каждом уровне должно производиться повышение на 0,4 бара. То есть на 4 м. К примеру, если дом в пять этажей, расчет проводится так: 10+(4х5)=30 м или 3 бар.
• В частном доме, высота которого не превышает 3 этажа (это 10 м), давление в водопроводе должно быть 1 бар. Если этажность выше данного показателя, напор воды увеличивается до 2 бар.

В законодательных документах нормативы прописаны точно. Они от паспортных показателей сантехнических приборов отличаются разительно. В квартиры холодная вода должна поступать с давлением 0,3-6,0 атм. Горячая вода должна подаваться с напором 0,3-4,5 атм. Эти параметры являются крайними.

Если давление внутри водопровода отклоняется в ту или другую сторону, это считается нарушением закона, и жильцы многоэтажного дома могут подать жалобу в управляющую компанию. На основании проверок можно добиться перерасчета за потребление горячей и холодной воды.

Способ управления давлением воды в водопроводе

Специалисты говорят о том, что минимальный уровень давления воды в водопроводной сети многоэтажных домов не должно быть ниже 2 атм, а максимальный не должен превышать 4 атм. Эта вилка достаточна для нормальной работы сантехнических приборов и создания благоприятных условий для водных процедур.

Если присутствуют нарушения в сторону повышения напора, то есть появляется большая вероятность выхода из строя сантехприборов, эту проблему можно решить установкой такого приспособления, как редуктор (регулятор) давления . Его монтируют на входе трубы водопровода в квартиру перед счетчиком воды, но после отсекающего вентиля или задвижки.

Для повышения давления можно использовать бытовые насосы небольшой мощности. Это компактные приборы, работающее от сети напряжением 220 В. Мощность агрегата подбирают по количеству потребителей.

Как определить уровень давления воды в квартирном водопроводе

Самый простой способ определить напор в трубе водопровода – наполнить литровую банку, открыв максимально смеситель, к примеру, на мойке в кухне. Обычно эта емкость при нормальном давлении должна заполниться за 7 секунд, не больше. Но это не всегда говорит о том, что давление в водопроводе низкое. Причина может быть и в засорении смесителя . Поэтому подтвердить результат испытания придется в ванной, наполняя таким же способом банку, открыв смеситель в раковине или душе.

Второй способ – подключить обычный манометр к одному из потребителей. Для этого надо использовать переходник, который подключается, к примеру, к тому же смесителю на кухне или к лейке душа.

Полученные результаты сравниваются с табличными, которые обозначены в СНиПах. Если они меньше или больше, можно смело обращаться в управляющую компанию с жалобой.

Куда обращаться с проблемой неправильного давления

Перед тем как предпринимать какие-то действия, связанные с подачей жалобы, надо проверить, правильно ли работает водопровод, проложенный в квартире, а также провести проверку сантехнических приборов. Нередко засорение фильтров, смесителей и других бытовых приборов может привести к их некорректной работе. К примеру, может быть банально засорена сеточка слива смесителя. Ее надо просто открутить и прочистить, и напор из крана станет нормальным.

То же самое касается фильтра посудомоечной или стиральной машины, лейки душа и прочих деталей. Если в водопроводной сети установлен фильтр грубой очистки , необходимо проверить и его, не говоря уже о фильтрующих установках тонкой очистки, которые монтируются в тумбах под кухонной мойкой.

Если вышеобозначенные факторы не являются причинами падения давления, источниками низкого напора могут быть чисто технические характеристики водопровода:

• Монтаж труб был проведен неправильно, к примеру, диаметр стояка равен диаметру лежаков;
• Неправильно была установлена запорная арматура (наоборот);
• Насосная станция не обеспечивает требуемый напор.

Такие проблемы жильцы многоквартирных домов решить самостоятельно не могут. Можно смело подавать жалобу, чтобы управляющая компания отреагировала на происходящие нарушения. Ответить на заявление она должна в течение месяца.

Если ответа от УК не последовало, заявитель может обратиться в контролирующий орган – управление по делам жилищно-коммунального хозяйства при городской администрации. Здесь также пишется заявление с указанием проблем и прилагается копия заявления в управляющую компанию. Администрация города на жалобы населения реагирует быстро. Но не факт, что проблема решится немедленно.

Видео

В сюжете - Три способа как проверить давление воды в водопроводе в квартире

В сюжете - Слабый напор воды в кране, что делать

В сюжете - Как повысить давление воды в квартире на верхнем этаже

В продолжение темы посмотрите также наш обзор Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения — СанПин 2.1.4.1074-01

Источник

https://santekhnik-moskva.blogspot.com/2021/03/Nor...dy-v-vodoprovode-kvartiry.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...vskoe-60bb8d733adb654fa5598c12

https://santekhnik-moskva.mirtesen.ru/blog/43401470719/Ivanovskoe-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/v-moskve.html

https://tvin270584.livejournal.com/940834.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989

https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI

Манометр – это профессиональное устройство, которое создано для того, чтобы была возможность точного измерения давления газа и жидкости. Манометры бывают самых различных видов, в частности, они бывают низкого давления и высокого. В этой статье мастер сантехник расскажет, как выбрать манометр.

Что такое манометр, вакуумметр и мановакуумметр

Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).

Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.

Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.

Вышесказанное по простому:

• Если на шкале прибора только положительное давление, то это манометр.
• Если на шкале прибора только отрицательное давление, то это вакуумметр.
• Если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.

В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.

Какие бывают манометры

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.

Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.

Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.

Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.

Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.

Манометры точных измерений (образцовые манометры) — приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.

Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.

Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.

Цифровые электронные манометры — бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.

Манометры электроконтактные — это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.

Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

Какие параметры важны при выборе манометра

В этом разделе мы рассмотрим все параметры, которые необходимо учитывать при покупке манометра. Это очень полезная информация для покупателей, у которых нет точной марки прибора или есть марка, но данные приборы нет возможности купить и нужно корректно подобрать аналоги.

Диапазон измерения— это самый важный параметр. Стандартный ряд давлений для манометров:

0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2=бар=атм=0.1Мпа=100кПа

Продолжить чтение вы сможете по ссылке:

https://santekhnik-moskva.blogspot.com/2019/04/Kak-vybrat-manometr.html

Эффективность и долговечность сантехнических приборов напрямую зависит от соблюдения оптимального режима их работы. Одним из элементов, который призван обеспечивать необходимые параметры системы, является редуктор давления воды. В статье мастер сантехник расскажет, как выбрать редуктор давления воды.

Назначение

Редуктор понижения давления призван решать такие задачи:

• Обеспечивать сохранность трубопровода и подключенных к нему сантехнических приборов от скачков давления. Как показывает практика, случаи колебания давления в центральных коммуникациях происходят с завидной регулярностью. Особенно часто это случается в многоквартирных зданиях, где при подаче воды на верхние этажи ее напор существенно возрастает. Это чревато поломками дорогостоящего оборудования и порывами трубопроводов;
• Компенсировать гидравлические удары. Еще одно распространенное явления, от которого страдают как трубы, так и сантехника;
• Снижать внутреннее давление в системе до оптимальных показателей. Работа в режиме повышенного давления провоцирует быстрый износ оборудования и коммуникаций. Некоторые приборы оснащаются встроенной защитой, которая отключит агрегат в критической ситуации. Это относится к проточным нагревателям. Но такая функция предусмотрена не везде. К примеру, на накопительном бойлере подобной защиты нет. Там из-за сбоев работы предохранительного клапана будет происходить неоправданный сброс нагретой воды. В итоге это провоцирует рост коммунальных платежей;
• Предохранять жилища от затопления из-за порывов трубопровода. Как только в магистрали появится протечка, редуктор, понижающий давление воды, уменьшит ее напор. Это существенно снизит количество попавшей наружу жидкости до ее обнаружения;
• Обеспечивать снижения шума водозаборных модулей. Слишком большой напор воды создает неприятный шум внутри труб и сантехнических приборов. Благодаря стабилизатору эта проблема оперативно решается.

Система, оснащенная редуктором давления, демонстрирует более высокую надежность и эффективность. В первую очередь это касается стабилизации внутреннего давления, что благотворно сказывается на работе всего оборудования. Большая его часть рассчитана на работу в режиме до 5 атм., что следует учитывать при настройке редуктора.

Особенности устройства и работы редуктора

Редукторы давления бывают двух типов:

• Регулирующие напор внутри трубы до сантехнического прибора. На слесарном сленге такие конструкции называются регулятором «до себя». Приборы данного типа функционируют в автоматическом режиме, поддерживая нормальный напор в системе. Сердцевиной устройства является клапан, способный менять свою величину. Он пребывает в открытом положении, если давление воды не превышает заданного показателя. Редукторы данного типа называют также пропорциональными, т.к. их внутренний диаметр напрямую зависит от напора воды. Чаще всего приборы «до себя» монтируются в отопительных контурах и насосных станциях;
• Корректирующие давление воды на участках трубопровода после сантехнического прибора. Эти регуляторы называют «от себя». Именно эти устройства чаще всего можно встретить в бытовых системах. Принцип их работы во многом похож на редукторы «до себя»: управление величиной потока здесь также осуществляется за счет изменения сечения клапана. При значительных скачках давления в трубе внутренняя трубка полностью или почти полностью закрывается. Это дает возможность смягчить нагрузку на бытовые приборы и трубы. После уменьшение давление сечение клапана автоматически увеличивается.

Роль редуктора давления воды в системе водоснабжения квартиры трудно переоценить. Этот элемент позволяет эффективно сглаживать случающиеся скачки давления в общей трубе, сохраняя бытовые приборы от повреждений.

Редукторы понижения давления воды «от себя» обладают достаточно простой конструкцией. Как результат, их работа отличается надежностью и эффективностью. Какие-либо приводы в процессе не участвуют. Для приведения клапана в движение используется энергия движения воды. Внутри трубы поршень расположен таким образом, что на него постоянно давит вода. По другой стороне устанавливают компенсационную пружину, которая уравновешивает давление жидкости.

При превышении давления в системе мембрана испытывает на себе дополнительную нагрузку. Это приводит к сжиманию пружины и уменьшению дистанции от клапана до посадочного места. Как результат, внутреннее сечение протока сокращается. В итоге достигается уменьшение давление в трубопроводе. По мере снижения нажима на мембрану пружина начинает разжиматься обратно, постепенно открывая все пространство для потока.

Понижающий редуктор для воды отличается надежностью и неприхотливостью в работе. Настроить необходимые параметры очень просто, для чего прилагается подробная инструкция. Для работы прибора не требуется электрическая энергия – он полностью механический. Что касается технического обслуживания, то нужда в этом практически не возникает.

Производители

Выбор подходящей модели редуктора для понижения давления воды ориентируется на известное соотношение цены и качества. На рынке представлено достаточно много продукции от различных производителей. Для надежности лучше выбирать устройства от проверенных компаний.

Honeywell

Продукция этой немецкой фирмы отличается высокой надежностью. Однако стоимость таких приборов достаточно внушительная. При выборе подходящей модели необходимо учитывать устройство редуктора давления воды, материал его изготовления и технические параметры. Приборы данного типа могут быть поршневыми или мембранными.

Поршневые модели отличаются высокой износостойкостью, при довольно средней надежности. Причина кроется в низком качестве отечественной воды, что провоцирует засорение и коррозию. При наличии в жидкости песка и ила прибор начинает заклинивать. Чтобы предотвратить подобные эксцессы, рекомендуется выбирать модели с фильтром.

РД-15

Внутри этого прибора мембранного типа рабочая камера разделена на два отсека. Как результат, редуктор для понижения давления воды приобретает высокую надежность и простоту обслуживания. Один из отсеков абсолютно герметичен, что перекрывает в него доступ воды. Он предназначен для размещения большинства функциональных узлов.

Благодаря подобному устройству прибор получает защиту от ржавления и засоров. Чтобы максимально продлить эксплуатацию стабилизатора, необходимо соблюдать правила использование и следить за цельностью внутренней перегородки. Редукторы РД-15 относятся к бюджетным моделям, и представлены на рынке в нескольких модификациях.

FAR

Рассматривая вариант с регулятором FAR, необходимо пристально изучить его технические характеристики. Особенно важны показатели входного и выходного давления. Отправляясь за покупкой, рекомендуется вооружиться параметрами своего водопровода и тех приборов, которые на нем установлены.

Одним из важнейших показателей является рабочая температура. Отдельные редукторы давления для водопровода рассчитаны на температуру 0-40 градусов. То есть на горячей трубе их использовать запрещается. Туда необходимо подбирать модели с рабочей температурой до +130 градусов. Стабилизаторы FAR относятся к дорогостоящему оборудованию.

Valtec

Приборы этого итальянского производителя очень популярны на отечественном рынке сантехнической продукции. Это объясняется их высокими эксплуатационными характеристиками и средней ценой.

Материал изготовления

Регуляторы давления воды должны обладать хорошей прочностью, т.к. они постоянно переживают на себе повышенные нагрузки. Если материалом изготовления выступает какой-то сплав, в его составе обязательно должен присутствовать лигатур. Этот компонент обеспечивает стойкость изделия по отношению к коррозии в условиях постоянной влажности.

Технические характеристики редукторов давления в водопроводе содержат специальные ГОСТы. Поэтому при покупке необходимо требовать у продавца сертификат качества: он указывающей на то, что устройство успешно прошло соответствующие испытания. В принципе, вся продукция вышеназванных производителей имеет отличные отзывы.

Монтаж

Знание принципов работы редуктора давления несколько упрощает его достаточно сложную установку. Людям без соответствующего опыта нежелательно проводить монтажные работы самостоятельно. Поставить регулятор может и новичок, а вот для настройки лучше позвать профессионала. В состав обвязки прибора, кроме самого редуктора, входят два шариковых крана и фильтр грубой очистки. Для работы также понадобится разводной ключ и прокладки.

Монтажные работы по установке регулятора давления во многом напоминают схожую процедуру со счетчиком воды:

• Первым делом необходимо отсечь участок врезки от общего водоснабжения. Для этого на трубопроводе имеется соответствующая арматура;
• На трубу накручивается входной вентиль, а за ним – фильтр грубой очистки;
• Перед тем, как устанавливать редуктор, необходимо определиться с направлением подключения. Обычно для этого на корпусе устройства имеются соответствующие обозначения. Монтаж должен быть произведен таким образом, чтобы это позволило свободно снимать показания манометра;
• После регулятора устанавливается выходной шариковый кран;
• Каждое из соединений необходимо уплотнить с помощью пакли. Этот простой материал предотвращает вероятность протечек на стыках и облегчает позиционирование прибора в пространстве;
• Далее переходят к настройке редуктора. Для этого перекрывают выходной и открывают входной вентиль. Используя отвертку или специальный ключ, необходимо прокручивать регулировочный элемент до тех пор, пока на манометре не отобразится указанное в паспорте рабочее давление. Чаще всего речь идет о 3-х атм. Ведущие компании оснащают свои приборы автоматической регуляцией, которая выставляет необходимые значения самостоятельно. Однако лучше использовать простой, но надежный механический прибор, чем автоматический, но сомнительного качества.

В процессе эксплуатации редуктора необходимо периодически проверять показатели давления внутри системы. Желательно делать это не на самом регуляторе, а за ним: в случае поломки прибор будет отображать искаженную информацию. Также время от времени проводится чистка фильтров, для чего необходимо перекрывать подающий вентиль.

Видео

В сюжете - Что такое редуктор давления

В сюжете - Замена редуктора давления

В сюжете - Как настроить регулятор давления

Итог

Водопроводные системы многоквартирных домов отличаются нестабильностью внутреннего давления. Виновата в этом не только обслуживающая компания, но также многочисленные пользователи. Они не делают ничего противозаконного, просто одновременное включение или выключения большого числа сантехнических приборов провоцирует колебание напора в трубах. Из-за этого страдает оборудование и трубы. Чтобы защитить свою систему и бытовые устройства от быстрого износа, рекомендуется использовать редукторы давления. Приборы данного типа способны сглаживать резкие колебания рабочего давления воды. При выборе оптимальной модели лучше отдавать предпочтение проверенным производителям.

В продолжение темы посмотрите также наш обзор Схемы разводки водопровода в квартире

Источник

https://santekhnik-moskva.blogspot.com/2017/10/zamena-reduktora-davleniya.html

• Перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
• После проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Обратите внимание! По завершении монтажа систему отопления дважды проверяют путем проведения гидравлических испытаний. Первый раз для выявления разгерметизации соединений и прочих дефектов. Второй раз проверяют, чтобы убедиться в полноценной работоспособности контура

• Заполнить контур теплоносителем (водой) с температурой 5-50 градусов;
• Подключить к системе водяной насос (электрический или ручной);
• Установить в схему отопления измерительные приборы (манометры) с граничным верхним давлением вдвое выше рабочего давления.

Обратите внимание! При помощи манометров контролируется давление, созданное в контуре с целью проверки плотности соединений и надёжности всех элементов. Процесс испытаний требует включения в схему минимум двух контрольных приборов

• Проверяются трубопроводы и арматура;
• Места установки измерительных приборов;
• Соединения циркуляционных насосов;
• Сальники кранов отопительного котла;
• Арматура расширительного бака и др.

• Заполнение приборов воздухом под указанным давлением;
• Погружение приборов в емкость с водой;
• Проверка на утечки в течение 5 минут.

Обратите внимание! Перед заполнением выбранных для устройства отопления штроб раствором кроме гидравлической или пневматической опрессовки в обязательном порядке выполняются тепловые испытания

• Значения испытательного давления;
• Время выдержки;
• Температуру жидкой среды;
• Разницу давлений начала и конца периода выдержки.

Гидроаккумуляторный бак (или гидроаккумулятор) – это емкость для воды с эластичной резиновой мембраной в виде груши, расположенной внутри и герметично соединенной с металлическим корпусом гидробака фланцем, имеющим резьбовое соединение для подключения к водопроводной сети. Пространство между металлическим корпусом гидроаккумулятора и мембраной заполнено воздухом, давление которого составляет 1,5-2 бара. Гидроаккумуляторные баки применяются для смягчения гидравлических ударов и поддержания постоянного давления как в бытовых, так и в промышленных установках. Ведь именно гидроаккумулятор при выключенном насосе обеспечивает давление в системе водоснабжения. В этой статье мастер сантехник расскажет, как рассчитать объём гидроаккумулятора.

Устройство

Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.

Принцип работы

При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает.

Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.

Какой гидроаккумулятор лучше выбрать

Гидроаккумуляторы в зависимости от способа их установки бывают:

• Горизонтальные;
• Вертикальные.

Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух. И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Как рассчитать объем гидроаккумулятора

Для того, чтобы ответить на этот вопрос, нужно сначала определить его назначение:

• Для исключения чрезмерно частого включения насоса;
• Для поддержания в системе давления при выключенном насосе;
• Для некоторого резерва воды;
• Для компенсации пиковых значений при потреблении воды.

Стоит отметить, что чем ближе к насосу Вы установите гидробак, тем он лучше будет работать. К примеру, если Вы установите насос в подвале и рядом с ним поставите первый гидроаккумулятор, а второй закинете на чердак, то объем воды во втором гидробаке будет меньше, поскольку на уровне чердака давление воды будет ниже. В случае же, если оба гидроаккумулятора Вы установите на первом этаже, то и заполнение их будет почти одинаково.

Выбор гидроаккумулятора с точки зрения использования его для обеспечения резерва определенного количества воды в случае отключения электроэнергии зависит от того, какой резерв необходим именно Вам.

А как выбрать гидроаккумулятор для исключения частого включения насоса? Как известно, насос не рекомендуется включать чаще, чем один раз в минуту. В бытовых системах, как правило, применяются насосы, имеющие производительность примерно 30л/мин (1,8 м³/ч). С учетом того, что вода в гидроаккумуляторе занимает примерно 50% объема (остальное – воздух под давлением), то гидроаккумулятор объемом 60–80 литров с легкостью справится с этой задачей.

При выборе гидроаккумулятора с точки зрения компенсации пиковых значений при потреблении воды, необходимо рассмотреть некоторые расходные характеристики точек потребления воды в быту:

• туалет – 1,3 л/ мин;
• душ – 8-10 л/мин;
• кухонная мойка – 8,4 л/мин.

Допустим, что туалетов у нас два, и все вышеперечисленные точки одновременно потребляют воду. Суммарный объем получается примерно 20 литров. Учитывая процент заполнения воды в гидробаке и то, что производители насосов допускают не более тридцати включений насоса в час, объема 60–80 литров в нашем примере для бака будет вполне достаточно.

Этой таблицей можно воспользоваться, чтобы рассчитать объем гидробака для конкретной ситуации, исходя из прогнозируемых условий его работы:

Как выполнить расчет давления воздуха в гидроаккумуляторе

Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать.

Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет.

Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса.

При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье как установить автоматику на насос.

Видео

В сюжете - Как рассчитать минимальный объём гидроаккумулятора, для систем водоснабжения

В продолжение темы посмотрите также наш обзор Диагностика неисправностей гидроаккумулятора

Источник

https://santekhnik-moskva.blogspot.com/2017/09/kak...-obyom-gidroakkumulyatora.html

https://dzen.ru/media/masteronlayn/vyzov-santehnika-marfino-60a9b9d2b9ff4e00deb1c0f7

https://santekhnik-moskva.mirtesen.ru/blog/43573246052/Marfino-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/v-moskve.html

https://tvin270584.livejournal.com/940834.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989

https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI

AQUABOX ESPA это накопительная ёмкость, которая позволяет пользоваться водой даже там, где она прибывает медленно. Также мастер сантехник расскажет, как она работает, из чего состоит и где может понадобиться.

В продолжение темы посмотрите также наш обзор Что делать, если слабый напор воды в кране

Источник

https://santekhnik-moskva.blogspot.com/2017/10/nak...naya-yomkost-aquabox-espa.html

Ситуации, когда напор воды, поступающей из крана в квартире, слабый, широко распространены, поэтому вопрос о том, что делать в таких случаях, является достаточно актуальным. Слабый напор воды в квартире, когда вода из крана льется тонкой струйкой, делает невозможным использование стиральных и посудомоечных машин, а иногда в таких случаях невозможно даже принять душ. Как устранить эту проблему расскажет мастер сантехник в этом видеоролике.

Читайте также:

Накопительная ёмкость AQUABOX ESPA...

Накопительная ёмкость. Зачем нужна и как собрать самостоятельно...

Источник

https://santekhnik-moskva.blogspot.com/2017/10/plokhoy-napor-vody-v-kvartire.html

https://tvin270584.livejournal.com/1169536.html

https://dzen.ru/media/masteronlayn/kak-ispravit-pl...-vody-64d6d4f98fb50e34aad64e42

https://santekhnik-moskva.mirtesen.ru/blog/4388103...ak-ispravit-plohoy-napor-vodyi

https://www.facebook.com/groups/santehnikmoskva

Давление в газовом котле – это один из самых важных параметров, обеспечивающих нормальное функционирование оборудования и всей системы отопления в доме. В статье мастер сантехник расскажет все нюансы работы устройства, и в случае возникновения проблемы с падением давления вам будет проще разобраться в чем может быть причина, и как ее устранить.

Как контролируется давление

Оптимальным значением давления для системы отопления газовым котлом является 1,5-2 атмосферы. Если датчики показывают значение, выходящее за эти пределы, то ситуация становиться критичной и сулит поломкой оборудования.

Контроль такого показателя обеспечивает установленный в систему датчик, манометр, оснащенный трубкой Бредана. Монтируют этот прибор в специальных точках, указанных в нормативной документации к оборудованию. Помимо самого отображения уровня давления в системе, такие приборы позволяют обнаружить те участки, в которых имеются утечки или иного рода сбои в работе.

Для облегчения замены манометра и возможности беспрепятственного сброса показателей, а также его продува, рабочая среда направляется к нему через трехходовые краны, а не напрямую. Ставят приборы либо до, либо после узлов, которые в случае поломки оказывают влияние на уровень давления в системе. Это также позволяет диагностировать работоспособность того или иного агрегата.

Виды давления в системе

В  системах отопления бывает несколько видов давления:

• Статическое. Такая разновидность давления появляется в случае действия сил притяжения на теплоноситель, находящийся в холодном состоянии;
• Динамическое. Наблюдается при движении теплоносителя по системе;
• Рабочее. Представлен совокупностью статического и динамического видов давления;
• Избыточное. Является разностью между атмосферным и фактически измеряемым давлением;
• Абсолютное. Его составляют в сумме избыточный и атмосферный вид давления;
• Номинальное. Таким показателем характеризуют уровень прочности устройств, т.е. давление, которое способно выдержать оборудование;
• Максимальное. Порог давления, которое вынесет устройство;
• Предельное. Давление для проведения испытаний, превышающее рабочее в 1,5 раза.

Причины падения давления

Если возникла ситуация с понижением давления, то стоит обратить внимание на следующие моменты, которые являются причиной данной проблемы:

• Утечка в системе отопления. Такая причина возникает при нарушении целостности какого-либо из мест соединения или прокола трубы, возможно, из-за длительного времени эксплуатации. Одной из частых причин того, что уровень давления падает является утечка теплоносителя;
• В расширительном баке. Образовался разрыв или ниппель пропускает воздух. Внутренняя полость бака представлена двумя частями, которые разделяются мембраной из каучука. Одна часть этой полости содержит воздушные массы, а другая – теплоноситель. В процессе нагрева воды в системе, происходит ее расширение, а, соответственно, давление на каучуковую прослойку увеличивается. Последняя способствует сжатию газовой смеси.Если оборудование работает уже длительное время, то возможно ниппель, расположенный в расширительном баке износился и начал пропускать воздух, что и приводит к понижению давления;
• Трещины на теплообменнике в котле. Также причина, связанная с длительностью пользования оборудованием. В стенках теплообменника могут поваляться со временем микротрещины, которые пропускают воду из отопительной системы. Учитывая, что вода имеет свойство в газовом котле быстро испаряться, то такую причину выявить самостоятельно весьма затруднительно. Кроме того, трещины возникают еще и в процессе промывок, которые проводят в профилактических целях или из-за заводского брака;
• Воздух в системе. Если проводилась замена труб или в трубах есть пробой, то вероятно внутрь системы попал воздух. Такое явление характеризуется наличием шума и бульканья теплоносителя, а потому, определить наличие воздушной пробки не составляет труда;
• Кран сброса теплоносителя не закрыт плотно. Возможно, все дело в такой банальной причине, как неплотно закрытый кран, из-за которого сбрасывается давление в котле.

Обратите внимание! Если ни одна из причин, связанных с работой системы отопления не подходит, то стоит обратить внимание на оборудование в котельной

Как решить проблему

Чтобы решить вышеописанные проблемы, можно воспользоваться следующими рекомендациями:

• Утечка в системе отопления. В этом случае поможет тепловизионное обследование, во время которого выявляют дефекты системы. При помощи тепловизора можно обнаружить с лёгкостью места утечки, которые невооруженным лазом не заметить. Саму утечку устраняют в зависимости от ее характеристик: подтягивают и уплотняют соединения или заменяют узел в системе;
• В расширительном баке образовался разрыв или ниппель пропускает воздух. Первостепенно стоит попробовать заменить сам ниппель. Если результата от такой манипуляции не будет, то меняют бак;
• Трещины на теплообменнике в котле. Для устранения такой проблемы придется воспользоваться услугами специалистов или на протяжении длительного времени наблюдать за работой газового котла и выявить поступающую в него жидкость. Далее провести герметизацию обнаруженного участка;
• Воздух в системе. Такая проблема требует более скрупулезного подхода, об этом мы подробно рассказали в этой статье;
• Кран сброса теплоносителя не закрыт плотно. Стоит проверить плотность зажатия крана и закрутить его при необходимости.

Обратите внимание! Лучше всего проводить диагностику газового котла и его работы в присутствии специалиста, который сможет обеспечить безопасность и предотвратить аварийную ситуацию

Видео

В сюжете - Почему падает давление

В сюжете - Почему падает или повышается давление в газовом котле

В сюжете - Настройка расширительного бака в котле Bosch

В сюжете - Неисправность E10 на котлах BAXI

В продолжение темы посмотрите также наш обзор Как почистить газовый котёл

Источник

https://santekhnik-moskva.blogspot.com/2020/01/Poc...davleniye-v-gazovom-kotle.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...posad-62f7d5bba991ef0af5af916e

https://santekhnik-moskva.mirtesen.ru/blog/4320691...ergiev-Posad-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/moskovskaya-oblast.html

https://tvin270584.livejournal.com/783312.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...lasti-629a142d9cd04c7f1cf99562

https://santekhnik-moskva.mirtesen.ru/blog/4359108...skoy-oblasti-REMONT-SANTEHNIKI

Обратите внимание! Вода в контурах отопления гравитационного типа движется за счет разницы плотностей нагретой и остывшей воды. При установке котла ниже приборов отопления циркуляционный напор увеличивается

• Теплоноситель слишком перегретый;
• Сечение труб недостаточное;
• Котел и трубопровод обросли накипью;
• Воздушные пробки в системе;
• Установлен слишком мощный насос;
• Происходит подпитка водой.

• Протечка теплоносителя;
• Неисправность насоса;
• Прорыв мембраны экспанзомата, трещины в стенках обычного расширительного бачка;
• Неисправности блока безопасности;
• Утечка воды из отопительной системы в подпитывающий контур.

• Рц – напор циркуляционный;
• h – вертикальная дистанция между центрами котла и нижнего отопительного радиатора;
• рг – плотность прогретого теплоносителя;
• ро – плотность охлажденного теплоносителя.

Обратите внимание! Нехватка давления в открытой двухконтурной тепловой системе происходит из-за ошибок проектировки либо загрязнения трубопровода.

• Вручную. Запускаем систему отопления, следом меряем температуру атмосферы каждого отапливаемого помещения. Где она выше – прикручиваем вентиль, где ниже – раскручиваем. Чтобы настроить тепловой баланс, придется выполнить температурные замеры и регулировку вентилей несколько раз;
• Используя термостатические вентили. Балансировка происходит практически самостоятельно, нужно только выставить желаемую температуру в каждой комнате на рукоятках вентилей. Каждый такой прибор будет управлять подачей теплоносителя в радиатор сам, увеличивая или уменьшая подачу теплоносителя.

Обратите внимание! При серьезной спаде давления необходим не циркуляционный, а более мощный повысительный насос. Однако для открытых систем отопления повысительные насосы не подходят, т.к. развивают значительное динамическое давление.

Обратите внимание! При нагревании теплоноситель расширяется. Пространство для его расширения обеспечивает одна из камер расширительного бачка. Если она заполнена до предела, излишек теплоносителя отводится через предохранительный клапан.

Обратите внимание! Исправность группы безопасности котла заключается не только в работе манометра, предокхранительного клапана и воздухоотводчика. Ни один ее элемент или разъемное соединения не должны течь

Обратите внимание! Трехходовый кран идеален для многокольцовых отопительных систем. Однако пропускная способность такого крана прочно связана с тем, насколько часто его будут очищать от загрязнений.

Обратите внимание! Положение экспанзомата рядом с отопительным котлом объясняется его важностью для тепловой системы. За состоянием и исправностью расширительного бака нужно внимательно следить.

Обратите внимание! На неисправность расширительного бачка закрытая система отопления отреагирует резким взлетом и падением динамического давления.
