Морис Эшер

17 июня 1898 года родился Морис Эшер, нидерландский художник-график известный своими невозможными рисунками. Как создаются невозможные рисунки и какая от них польза? Об этом в нашей статье.

Кандидат технических наук Д. РАКОВ (Институт машиноведения им. А. А. Благонравова РАН).
Существует большой класс изображений, про которые можно сказать: "Что видим? Нечто странное"*. Это и рисунки с искаженной перспективой, и невозможные в нашем трехмерном мире объекты, и немыслимые сочетания вполне реальных предметов. Появившись в начале XI века, такие "странные" рисунки и фотографии сегодня стали целым направлением искусства, именуемого имп-артом.

Немного истории

Вильям Хогард. "Невозможная перспектива", где намеренно сделано по меньшей мере четырнадцать ошибок в перспективе.

Картины с искаженной перспективой встречаются уже в начале первого тысячелетия. На миниатюре из книги Генриха II, созданной до 1025 года и хранящейся в баварской государственной библиотеке в Мюнхене, нарисована Мадонна с младенцем. На картине изображен свод, состоящий из трех колонн, причем средняя колонна по законам перспективы должна располагаться впереди Мадонны, но находится за ней, что придает картине эффект сюрреалистичности. Мы, к сожалению, никогда не узнаем, был ли этот прием сознательным поступком художника или же его ошибкой.

Изображения невозможных фигур, не как сознательное направление в живописи, а как приемы, усиливающие эффект от восприятия изображения, встречаются у ряда живописцев Средних веков. На полотне Питера Брейгеля (Pieter Breughel) "Сорока на виселице", созданном в 1568 году, видна виселица невозможной конструкции, которая придает эффект всей картине в целом. На широко известной гравюре английского художника XVIII века Вильяма Хогарта (William Hogarth) "Фальшивая перспектива" показано, к какому абсурду может привести художника незнание законов перспективы.

Мадонна с младенцем. 1025 год.

Питер Брейгель. "Сорока на виселице". 1568 год.

Марсель Дюшамп. Рекламная картинка с кроватью невозможной конструкции.

В начале XX века художник Марсель Дюшамп (Marcel Duchamp) нарисовал рекламную картину "Apolinere enameled" (1916-1917), хранящуюся в Филадельфийском музее искусства. В конструкции кровати на полотне можно разглядеть невозможные трех- и четырехугольники.

Оскар Рутесвард. "Opus 1" (№293aa). 1934 год.

Основателем направления невозможного искусства - имп-арта (imp-art, impossible art) по праву называют шведского художника Оскара Рутесварда (Oscar Reutersvard). Первая невозможная фигура "Opus 1" (N 293aa) нарисована мастером в 1934 году. Треугольник составлен из девяти кубиков. Опыты с необычными объектами художник продолжил и в 1940 году создал фигуру "Opus 2B", представляющую собой редуцированный невозможный треугольник, состоящий всего из трех кубиков. Все кубики реальны, но их расположение в трехмерном пространстве невозможно.

Оскар Рутесвард. "Opus 2В". 1940 год.

Этот же художник создал и прототип "невозможной лестницы" (1950). Самую известную классическую фигуру "Невозможный треугольник" английский математик Роджер Пенроуз (Roger Penrose) сотворил в 1954 году. Он использовал линейную перспективу, а не параллельную, как Рутесвард, что придало картине глубину и выразительность и, следовательно, большую степень невозможности.

В 1958 году Роджер Пенроуз опубликовал статью о невозможных фигурах в "Британском журнале психологии". Статья стала первой теоретической работой в этой области и послужила толчком для развития и популяризации картин в стиле имп-арта.

Мауриц Корнелиус Эшер. "Восхождение и спуск".

Наиболее известным художником имп-арта стал М. К. Эшер (M. C. Escher). Среди наиболее известных его произведений - картины "Водопад" ("Waterfall") (1961) и "Восхождение и спуск" ("Ascending and Descending"). Художник использовал эффект "бесконечной лестницы", открытый Рутесвардом и в дальнейшем дополненный Пенроузом. На полотне изображены два ряда человечков: при движении по часовой стрелке человечки постоянно поднимаются, а при движении против часовой стрелки спускаются.



Немного геометрии

Существует множество способов создания оптических иллюзий (от латинского слова "iliusio" - ошибка, заблуждение - неадекватное восприятие предмета и его свойств). Одним из наиболее эффектных является направление имп-арта, основанное на изображениях невозможных фигур. Невозможные объекты представляют собой рисунки на плоскости (двухмерные изображения), исполненные так, что у зрителя создается впечатление о невозможности существования подобной структуры в нашем реальном трехмерном мире. Классическая, как уже говорилось, и одна из самых простых подобных фигур - невозможный треугольник. Каждая часть фигуры (углы треугольника) по отдельности существует в нашем мире, но их комбинация в трехмерном пространстве невозможна. Восприятие всей фигуры как композиции неправильных соединений между ее реальными частями ведет к обманчивому эффекту невозможной структуры. Взгляд скользит по граням невозможной фигуры и не способен воспринять ее как логическое целое. В действительности взгляд пытается восстановить реальную трехмерную структуру (см. рисунок), но наталкивается на несоответствие.

Роджер Пенроуз. "Невозможный треугольник". 1954 год.

С геометрической точки зрения невозможность треугольника состоит в том, что три балки, соединенные попарно одна с другой, но по трем разным осям декартовой системы координат, образуют замкнутую фигуру!

Процесс восприятия невозможных объектов делится на два этапа: опознание фигуры как трехмерного объекта и осознание "неправильности" объекта и невозможности его существования в трехмерном мире.

Построение "невозможного треугольника".

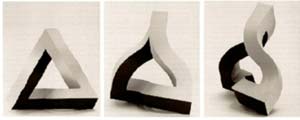

Скульптура "Невозможный треугольник", вид с разных сторон. Она построена из криволинейных элементов и выглядит невозможной только из одной точки.

"Mail to" (Р1-4). Рисунок автора; тушь, карандаш. На рисунке - хорошо известный символ электронной почты @. Он сложен из реальных кирпичиков, но пересечение образованных ими линий невозможно.

Существование невозможных фигур

Многие полагают, что невозможные фигуры действительно невозможны и их нельзя создать в реальном мире. Но надо помнить, что любой рисунок на листе бумаги - это проекция трехмерной фигуры. Следовательно, любая фигура, нарисованная на листе бумаги, должна существовать в трехмерном пространстве. Невозможные объекты на картинах представляют собой проекции трехмерных объектов, а значит, объекты можно реализовать в виде скульптурных композиций (трехмерных объектов).

Скульптура "Невозможный треугольник", вид с разных сторон. Она построена из криволинейных элементов и выглядит невозможной только из одной точки.

Существует множество способов их создания. Один из них - использование кривых линий в качестве сторон невозможного тре-угольника. Созданная скульптура выглядит невозможной только из единственной точки. Из этой точки кривые стороны выглядят прямыми, и поставленная цель будет достигнута - создан реальный "невозможный " объект.

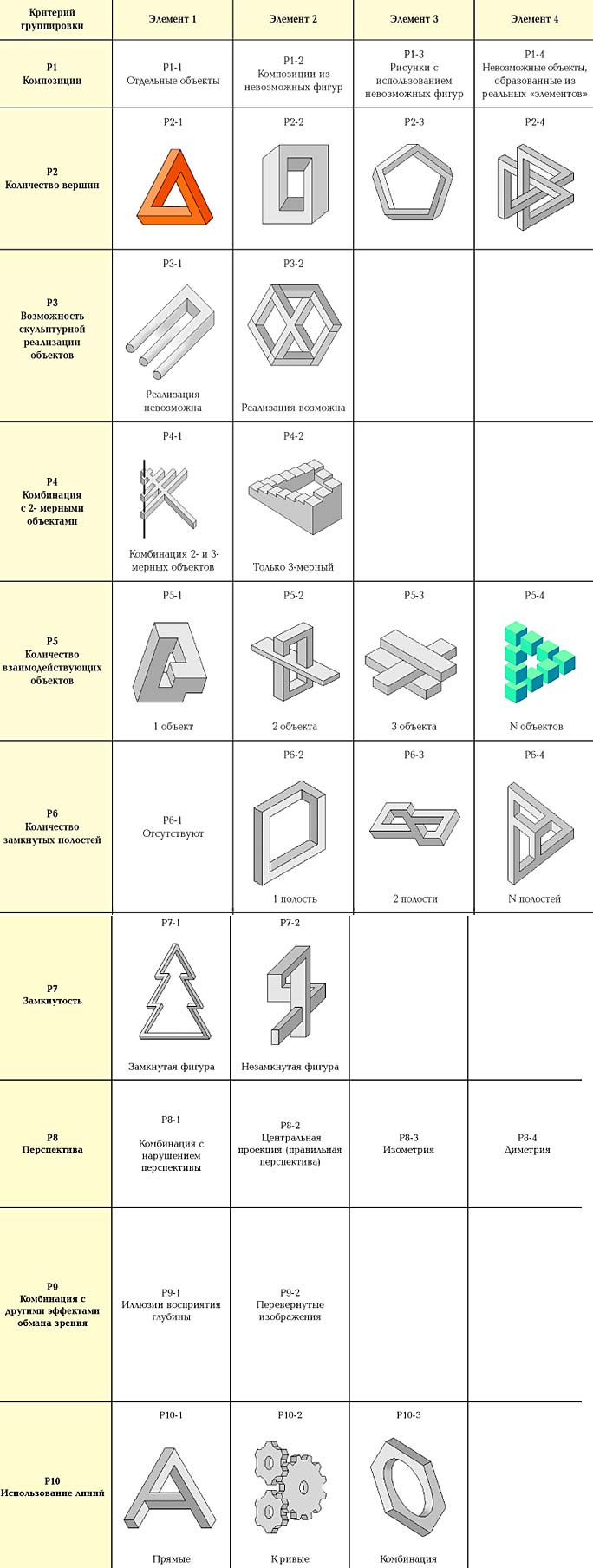

Илл. 1. Морфологическая таблица классификации невозможных объектов.

Человек начинает осмотр картины с нижнего левого угла (1), затем переводит взгляд сначала к середине (2), а потом в точку 3.

О пользе имп-арта

Оскар Рутесвард рассказывает в книге "Omojliga figurer" (есть русский перевод) об использовании рисунков имп-арта для психотерапии. Он пишет, что картины своими парадоксами вызывают удивление, заостряют внимание и желание расшифровать. В Швеции их применяют в зубоврачебной практике: рассматривая картины в приемной, пациенты отвлекаются от неприятных мыслей перед кабинетом стоматолога. Вспоминая, сколько времени приходится ждать приема в различного рода российских бюрократических и иных заведениях, можно предположить, что невозможные картины на стенах приемных могут скрашивать время ожидания, успокаивая посетителей и тем самым снижая социальную агрессию. Другим вариантом была бы установка в приемных игровых автоматов или, к примеру, манекенов с соответствующими физиономиями в качестве мишеней для дартса, но, к сожалению, подобного рода новации в России никогда не поощрялись.

Использование феномена восприятия

Можно ли как-нибудь усилить эффект невозможности? "Невозможнее" ли одни объекты, чем другие? И тут на помощь приходят особенности человеческого восприятия. Психологами установлено, что глаз начинает осмотр объекта (картины) с левого нижнего угла, затем взгляд скользит направо к центру и опускается в правый нижний угол картины. Такая траектория, возможно, связана с тем, что наши предки при встрече с противником сначала смотрели на самую опасную правую руку, а затем взгляд перемещался влево, на лицо и фигуру. Таким образом, художественное восприятие будет существенно зависеть от того, как строится композиция картины. Эта особенность в Средние века ярко проявилась при изготовлении гобеленов: их рисунок был зеркальным отражением оригинала, и впечатление, которое производят гобелены и оригиналы, различается.

Данное свойство можно с успехом использовать при создании творений с невозможными объектами, увеличивая или уменьшая "степень невозможности". Открывается также перспектива получать интересные композиции с использованием компьютерных технологий либо из нескольких картин, повернутых (может быть, с использованием различного вида симметрий) одна относительно другой, создающих у зрителей различное впечатление от объекта и более глубокое понимание сущности замысла, либо из одной, поворачивающейся (постоянно или рывками) при помощи нехитрого механизма на некоторые углы.

Такое направление можно назвать полигональным (многоугольным). На иллюстрациях представлены изображения, повернутые одно относительно другого. Композиция создавалась следующим образом: рисунок на бумаге, выполненный тушью и карандашом, сканировался, переводился в цифровую форму и обрабатывался в графическом редакторе. Можно отметить закономерность - повернутая картинка обладает большей "степенью невозможности", чем исходная. Это легко объяснимо: художник в процессе работы подсознательно стремится создать "правильное" изображение.

Комбинации, комбинации

Существует группа невозможных объектов, скульптурная реализация которых невозможна. Самая, пожалуй, известная из них - "невозможный трезубец", или "чертова вилка" (Р3-1). Если внимательно присмотреться к объекту, можно заметить, что три зубца постепенно переходят в два на общем основании, приводя к конфликту восприятия. Мы сравниваем число зубцов сверху и снизу и приходим к выводу о невозможности объекта. На основе "вилки" создано великое множество невозможных объектов, в том числе таких, где цилиндрическая на одном конце деталь становится квадратной на другом.

Помимо этой иллюзии существует много других видов оптических обманов зрения (иллюзии размера, движения, цвета и т.д.). Иллюзия восприятия глубины - одна из самых давнишних и известных оптических иллюзий. К этой группе принадлежит куб Неккера (1832), а в 1895 году Арманд Тьерри (Armand Thiery) опубликовал статью об особом виде невозможных фигур. В этой статье впервые нарисован объект, впоследствии получивший имя Тьерри и бесчисленное множество раз использованный художниками оп-арта. Объект состоит из пяти одинаковых ромбов со сторонами 60 и 120 градусов. На рисунке можно увидеть два куба, соединенные по одной поверхности. Если вести взгляд снизу вверх, отчетливо виден нижний куб с двумя стенками вверху, а если вести взгляд сверху вниз - верхний куб со стенками внизу.

Самая простая фигура из Тьерри-подобных - это, по-видимому, иллюзия "пирамида-проем" , представляющая собой правильный ромб с линией посередине. Нельзя сказать точно, что мы видим - пирамиду, возвышающуюся над поверхностью, или проем (впадину) на ней. Этот эффект использован в графике "Лабиринт (План пирамиды)" 2003 года. Картина получила диплом на международной математической конференции и выставке в Будапеште в 2003 году "Ars(Dis)Symmetrica'03". В работе использованы сочетания иллюзии восприятия глубины и невозможных фигур.

В заключение можно сказать, что направление имп-арт как составная часть оптического искусства активно развивается, и в ближайшее время нас, несомненно, ожидают новые открытия в этой области.

В зависимости от направления взгляда мы видим разные объекты.
"Helvetia" ("Швейцария"). Рисунок автора. Компьютерная обработка.

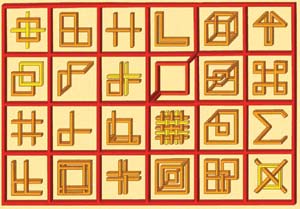

Невозможный алфавит - комбинация из возможных и невозможных фигур, среди которых есть даже элемент рамки. Рисунок автора.

"Дверь" (Р4-1). Рисунок автора; тушь, карандаш. Комбинация из двухмерных и трехмерных объектов.

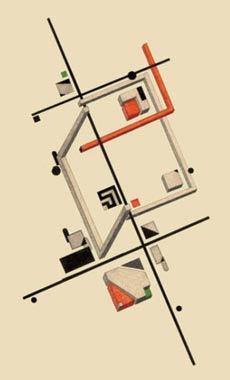

"Москва" (схема линий метрополитена) и "Две линии судьбы". Рисунки автора; компьютерная обработка. 2003 год. Рисунки демонстрируют новые возможности для построения схем и графиков.

Куб в кубе ("Три улитки"). Повернутое изображение обладает большей степенью "невозможности", чем исходное.

"Чертова вилка". На основе этой фигуры создано множество невозможных изображений.

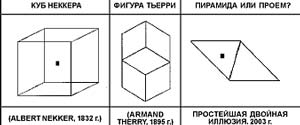

Что мы видим - пирамиду или проем?

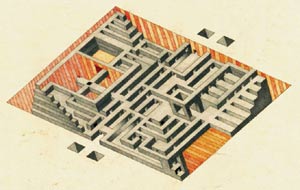

"Лабиринт (План пирамиды)". Рисунок автора; тушь, карандаш. 2003 год.

ЛИТЕРАТУРА

Рутесвард О. Невозможные фигуры. - М.: Стройиздат, 1990.

Сайт В. Алексеева www.impworld.narod.ru.

Сайт Д. Ракова www.rakov.de.

Подписи к иллюстрациям

Илл. 1. Таблица, построенная автором статьи, не претендует на полноту и строгий порядок, но дает возможность оценить все многообразие невозможных фигур. В таблице более 300 тысяч комбинаций различных элементов. В качестве иллюстраций использована графика автора статьи и материалы сайта Влада Алексеева.



Подробнее см.: http://www.nkj.ru/archive/articles/1761/ (Наука и жизнь, НЕВОЗМОЖНАЯ РЕАЛЬНОСТЬ)

А также читайте Cерию постов о творчестве Морица Корнилиса Эшера, опубликованных в сообществе Live Memory.
