LAUNCH-X431: Руководство по калибровке передней камеры Fiat ADAS

Среда, 18 Декабря 2024 г. 09:25 + в цитатник

ADAS (усовершенствованные системы помощи водителю) предоставляют водителям ряд функций безопасности и удобства, таких как автоматическое экстренное торможение, адаптивный круиз-контроль, помощь в удержании полосы движения и т. д. Для обеспечения точной работы этих систем необходим правильный метод калибровки.

Серия диагностических инструментов LAUNCH -X431 обеспечивает комплексное решение для выполнения калибровки ADAS. В этой статье объясняется, как откалибровать переднюю камеру Fiat, и пользователи могут следовать пошаговым инструкциям для калибровки системы.

Когда требуется калибровка:

Передняя камера/ЭБУ заменены;

Заменено лобовое стекло;

Конструктивные изменения/корректировки шасси;

Датчик уровня заменен;

Код неисправности существует.

Тестовая модель:

2015–2017 500X

2014–2017 ДУКАТО

2014–2017 РЕНЕГАТ

2016–2017 ВИЗИТ

Инструмент LAUNCH-X431, поддерживающий функцию ADAS (требуется оборудование для калибровки ADAS):

Серия X431 PRO: X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V / X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5

Продукты серии X431 PAD: X431 PAD V / X431 PAD VII

Некоторые модели не указаны.

Примечание: Большинство устройств LAUNCH-X431 поддерживают функцию ADAS. Следует отметить, что серии CRP (CRP919E, CRP919EBT) и IMMO (IMMO PLUS, IMMO ELITE) не поддерживают функцию ADAS.

Подготовка к калибровке:

1. Подключите разъем устройства X431 к автомобилю и введите программное обеспечение Fiat V35.95 или выше.

2. Припаркуйте автомобиль всеми четырьмя колесами на ровной поверхности без какой-либо дополнительной нагрузки, угол поворота рулевого колеса установлен на ноль.

3. Все двери транспортного средства должны быть закрыты.

4. Давление в шинах установлено на стандартное значение.

5. Фары должны быть выключены.

6. Зажигание должно быть включено.

7. Поле зрения камеры свободное и чистое.

8. Окружающая среда достаточно яркая, вокруг цели нет отражающих или блестящих предметов.

Настройка калибровки:

1. Используйте цель LAC01–09.

2. Расстояние (L) между панелью LAC и передней частью автомобиля: 1700 мм/66,93 дюйма.

3. Панель ADAS (усовершенствованная система помощи водителю) расположена по центру передней части автомобиля.

4. Панель ADAS (усовершенствованная система помощи водителю) расположена параллельно передней части автомобиля.

5. Отрегулируйте высоту (H) панели LAC до 1620 мм (±10 мм)/63,78 дюйма (±0,4 дюйма).

6. После завершения первой части калибровки, прежде чем приступить ко второй части, установите калибровочную пластину следующим образом:

7. Используйте цель LAC01–09.

8. Расстояние (L) между панелью LAC и передним краем автомобиля (номерным знаком): 2700 мм/106,30 дюйма.

9. Панель ADAS (усовершенствованная система помощи водителю) расположена по центру передней части автомобиля.

10. Панель ADAS (усовершенствованная система помощи водителю) расположена параллельно передней части автомобиля.

11. Отрегулируйте высоту (H) панели LAC до 1620 мм (+/-10 мм)/63,78 дюйма (+/-0,4 дюйма).

X431 Шаги:

1. Войдите в программное обеспечение Fiat и выберите [Калибровка ADAS].


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

2. Выберите подходящую модель.


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

3. Выберите соответствующую специальную функцию ADAS и нажмите [Продолжить].


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

4. Внимательно прочтите инструкцию по подготовке к калибровке и сделайте так, как там написано, затем нажмите [OK].


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры
LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

5. Разместите цель в соответствии с текстовой подсказкой, нажмите [Изображение], чтобы просмотреть схематическую диаграмму, или нажмите [Продолжить], чтобы завершить первый шаг калибровки.


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры
LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

6. Нажмите [продолжить], чтобы запустить вторую часть теста.


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

7. Разместите цель в соответствии с текстовой подсказкой, нажмите [Изображение], чтобы просмотреть схематическую диаграмму, или нажмите [Продолжить], чтобы завершить первый шаг калибровки.


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры
LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

8. После завершения второй части калибровка завершена.


LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры
LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры
LAUNCH-X431_Fiat ADAS Руководство по калибровке передней камеры

На этом работа закончена.

www.x431shop.eu


Метки:

LAUNCH-X431: Калибровка камеры системы предупреждения о сходе с полосы движения автомобиля Ford

Среда, 18 Декабря 2024 г. 09:25 + в цитатник

При снятии или замене зеркала заднего вида, лобового стекла, камеры, модуля IPM-A или при соблюдении руководства по техническому обслуживанию TSB (Technical Service Briefing) необходимо выполнить функцию калибровки камеры системы предупреждения о выезде с полосы движения . В этой статье в качестве примера будет рассмотрен Ford F-150, чтобы показать, как использовать эту функцию.

Примечание: при замене IPM-A необходимо выполнить PMI (установку программируемого модуля).

Требования: Связь нормальная, напряжение аккумулятора от 12 В до 15 В. Для этой функции требуется движение автомобиля со скоростью более 64 км/ч по размеченной полосе в течение примерно 10 минут для выравнивания камеры. Старайтесь избегать езды поперек полос, слишком сильного поворота руля и резких изменений скорости.

Примечание: эта процедура требует вождения автомобиля в течение примерно 10 минут для выравнивания камеры. Выполнение функции не удалось, вы можете попробовать несколько раз.

Для выполнения этой функции выберите солнечный день и хорошо освещенную дорогу, избегайте попадания прямых солнечных лучей на камеру и убедитесь, что объектив камеры ничем не загорожен.

Тестируемая модель : Ford F-150 2019 г.

Версия программного обеспечения : Ford V48.50 или выше.

Требования к продукту : Серия X431 PRO:

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V

X431 PRO3S+ / Pro3 ACE / Pro3 APEX / X431 PRO5

Продукция серии X431 PAD:

X431 ПАД V / X431 ПАД VII

Процесс операции:

1. Подключите инструмент LAUNCH-X431 к автомобилю, выберите [Диагностика] -> [Ford] -> [Автопоиск].


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

2. Подтвердите текущую информацию о транспортном средстве.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

3. Выберите [Специальные функции] (или выберите калибровку ADAS (Advanced Driver Assistance System)).


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

4. Выберите [Тело].


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

5. Выберите [Выравнивание камеры IPMA (модуль обработки изображений A)].


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

6. LAUNCH-X431 предложит выполнить функцию, условия, требуемые транспортным средством, и внешние условия.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford
LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

7. Предложите включить зажигание и не запускать двигатель.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

8. Считывание данных автомобиля;


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

Выберите [Да], чтобы не менять значение. Введите Шаг 12;

Выберите [Нет] для измерения введенных вручную значений. Перейдите к следующему шагу.

9. Подскажите, пожалуйста, как измерить высоту переднего левого колеса, переднего правого колеса и колесных арок.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

10. Укажите позицию измерения.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

11. Запрос на ввод измеренных значений арок переднего левого и переднего правого колес.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

12. Запрос на запуск двигателя. Не выключайте зажигание до завершения калибровки. В автомобилях с интеллектуальной функцией «Старт/Стоп» необходимо вручную отключить функцию «Старт/Стоп».


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

13. Начните выравнивание камеры и дождитесь окончания обратного отсчета.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

14. Сообщите, что функция выполнена успешно и транспортное средство находится в режиме выравнивания камеры.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

15. Отображение хода завершения калибровки. В это время, пожалуйста, ведите автомобиль по четко обозначенной полосе.

Включите систему удержания полосы движения, скорость автомобиля превысит 60 км/ч, а процент завершения калибровки составит 100% (рисунок 18), тогда выравнивание успешно завершено.

Если зажигание выключено, а калибровка не завершена, будет сгенерирован код неисправности.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

16. Операция функции выполнена успешно. Выйдите из функции и вернитесь в меню, чтобы сбросить код неисправности.


LAUNCH-X431_Калибровка камеры системы предупреждения о выезде с полосы движения автомобиля Ford

www.x431shop.eu


Метки:

LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

Четверг, 12 Декабря 2024 г. 09:28 + в цитатник

Функция очистки компенсации тяги рулевого управления используется для очистки компенсации тяги рулевого управления при замене EPS (электроусилителя руля) или всякий раз, когда выполняется регулировка автомобиля. Это также одна из специальных функций диагностического прибора LAUNCH-X431 .

Описание функции: После завершения ремонта CHRYSLER RAM1500 необходимо очистить компенсацию тяги рулевого управления.

Примечание: Диагностика автомобилей CHRYSLER 2019 года и более поздних требует разблокировки SGW, поэтому требуется учетная запись FCA. Для получения дополнительной информации см. эту статью:

Как разблокировать FCA SGW с помощью диагностического инструмента LAUNCH

Протестированная модель: CHRYSLER/2019/RAM1500, VIN: 1C6SRFLT7KN8*****

Протестированное оборудование: LAUNCH-X431 PAD V

Применимые устройства:

X431 919E / X431 919X / X431 CRP919E BT / X431 CRP919X BT

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V

X431 PRO3S+ / Pro3 ACE / Pro3 APEX

X431 PRO5 / X431 PAD V / X431 PAD VII

И большинство диагностических устройств X431…

Процесс операции:

1. После подключения автомобиля к LAUNCH-X431 PAD V перейдите к PAD V для работы. Выберите [Local Diagnose], а затем [CHRYSLER] для проверки.


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

2. Нажмите [16-контактный разъем] и выберите [Автоматический поиск], чтобы автоматически определить модели автомобилей.


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

3. Отображается сообщение с подсказкой о том, что SGW необходимо разблокировать. Нажмите [Да], выберите [Северная Америка] и введите учетную запись FCA, которую вы приобрели.

Пожалуйста, поддерживайте нормальное сетевое соединение и вход в систему. В противном случае данные могут быть неточными.


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500
LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

4. На PAD V нажмите [Smart Detection], чтобы просканировать все системы автомобиля.


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

5. Нажмите [EPS (Электронный усилитель рулевого управления)], чтобы получить доступ к системе. Если нет кода неисправности, просто нажмите [ENTER].


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

6. Нажмите [Специальная функция] -> [Очистить компенсацию тяги рулевого управления].


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500
LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

7. Следуйте подсказкам. Убедитесь, что колеса направлены прямо вперед и отцентрированы с помощью оборудования для регулировки.


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

8. Нажмите [OK], компенсация тяги рулевого управления завершена.


LAUNCH-X431 Очистить компенсацию тяги рулевого управления для CHRYSLER RAM1500

www.x431shop.eu


Метки:

Специальные функции LAUNCH-X431: Тест изоляции аккумуляторной батареи HV

Четверг, 12 Декабря 2024 г. 09:27 + в цитатник

Инструмент LAUNCH-X431 имеет десятки специальных функций, которые постоянно увеличиваются с обновлениями программного обеспечения. В этой статье будет представлено, как использовать функцию проверки изоляции аккумуляторной батареи HV диагностического инструмента LAUNCH-X431 на автомобиле CHRYSLER Renegade (BV).

Тестируемая модель: CHRYSLER/2020/Renegade (BV). VIN: 1C4BU0001LP0*****

Описание функции: проверка изоляции высоковольтной аккумуляторной батареи для CHRYSLER Renegade (BV)

Примечание: Диагностика автомобилей CHRYSLER 2019 года и более поздних требует разблокировки SGW, поэтому требуется учетная запись FCA. Для получения дополнительной информации см. эту статью:

Как разблокировать FCA SGW с помощью диагностического инструмента LAUNCH

Применимые устройства:

X431 919E / X431 919X / X431 CRP919E BT / X431 CRP919X BT

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V

X431 PRO3S+ / Pro3 ACE / Pro3 APEX

X431 PRO5 / X431 PAD V / X431 PAD VII

И большинство диагностических устройств X431…

Оборудование, использованное в этой операции: LAUNCH-X431 PAD V

Процесс операции:

1. После подключения устройства к порту OBD автомобиля перейдите к PAD V для работы. Выберите [Local Diagnose], а затем [CHRYSLER] для проверки.


LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи

2. Нажмите [16-контактный разъем] и выберите [Автоматический поиск], чтобы автоматически определить модели автомобилей.


LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи

3. Он отобразит сообщение с подсказкой, указывающее, что SGW необходимо разблокировать. Пожалуйста, сохраняйте сетевое подключение и вход в систему в обычном режиме. В противном случае данные могут быть неточными.

Нажмите [Да], выберите [Северная Америка] и введите приобретенный вами счет FCA.


LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи

4. На PAD V нажмите [Smart Detection], чтобы просканировать все системы автомобиля.


LAUNCH-X431 Испытание изоляции высоковольтной батареи

5. Нажмите [BPCM (модуль управления аккумуляторной батареей)], чтобы получить доступ к системе.


LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи

6. Нажмите [Специальная функция].


LAUNCH-X431 Испытание изоляции высоковольтной батареи

7. Нажмите [Проверка изоляции аккумулятора гибридного автомобиля (HV)]. Прочитайте всплывающую подсказку и подтвердите.


LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи

8. Подождите немного и нажмите [OK]. Операции завершены.


LAUNCH-X431 Испытание изоляции высоковольтной батареи
LAUNCH-X431 Испытание изоляции высоковольтной батареи

www.x431shop.eu


Метки:

LAUNCH-X431 IMMO PLUS Клонирование TCM: GM 6T50

Четверг, 12 Декабря 2024 г. 09:26 + в цитатник

В этом руководстве мы покажем, как клонировать TCM с помощью LAUNCH-X431 IMMO Plus . Та же процедура применима к другим блокам управления трансмиссией GM, включая 6L45, 6L50, 6L80, 6L90, 6T30, 6T35, 6T40, 6T45 и 6T70.

Это модуль управления трансмиссией (TCM) от Chevrolet Camaro 2014 года, оснащенный трансмиссией 6T50. Недавно в мастерской заменили оригинальную трансмиссию на бывшую в употреблении, и единственный способ сделать ее совместимой — клонировать модуль.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Получил VCI оборудование, подключенное USB к планшету. Подключаем x-prog3 и прикрепляем к x-prog3 этот mcu3 адаптер .

Адаптер mcu3 не входит в комплект. Этот вам придется покупать отдельно.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Это необходимо для покупки этого. Не все модули требуют этот адаптер mcu3, но если вы хотите использовать какие-либо модули Global A, вам придется выбрать один из них.

У нас есть провода, подключенные к разъему на задней стороне коробки передач.

Получил блок питания, подающий питание на блок MCU3 и провод от VCI. У нас все подключено.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Начнем с нажатия кнопки IMMO Prog.

Здесь представлена ​​небольшая схема настройки VCI и X-prog3 .

Выбираем «Коробка передач», прокручиваем вниз до «GM», выбираем трансмиссию 6T50.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Это можно определить, посмотрев на боковую часть коробки передач.

Проверьте схему электропроводки. Она показывает, как подключить адаптер MCU3.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

У нас все настроено. Нажмите Connect security login и убедитесь, что у вас есть подключение к интернету для этого. Мы успешно подключились.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Теперь мы можем начать процесс резервного копирования всех данных.

Он считывает данные флэш-памяти.

Продолжайте и дайте этому закончиться.

Мы завершили резервное копирование. Теперь нам нужно сохранить данные файла.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Резервное копирование выполнено успешно.

Отключить.

Теперь мы можем двигаться дальше и отсоединять наши провода. Мы собираемся поднять машину в воздух и подключить ее к нашей новой трансмиссии.

Мы подняли нашу машину в воздух, и как вы видите, мы подключены к сменной трансмиссии, которая уже установлена ​​в автомобиле. Нам пришлось снять

кронштейны поддержки, чтобы получить доступ к разъему. Теперь, как вы видите, у нас есть провода, подключенные согласно схеме электропроводки. У нас есть наш xprog 3

на шесте висит Джек, а здесь внизу у нас планшет LAUNCH-X431 IMMO plus .


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Итак, начнем с нажатия кнопки «Подключиться». Соединение установлено.

Затем всегда делайте резервную копию донорского модуля на случай, если что-то пойдет не так.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Готово, и мы сохраним наш файл. Резервное копирование прошло успешно.

Мы выберем «Восстановить все данные».

Выберите файл из оригинальной передачи.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM
LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Он записывает данные флэш-памяти. Пусть это закончится.

Все данные успешно восстановлены.


LAUNCH-X431 IMMO PLUS Клон GM 6T50 TCM

Давайте отключимся. Эта передача теперь успешно клонирована.

www.x431shop.eu


Метки:

Yanhua Mini ACDP 2 успешно добавил Porsche Cayenne 2012 года

Среда, 11 Декабря 2024 г. 05:52 + в цитатник

Это краткая демонстрация того, как добавить ключ Porsche Cayenne 2012 года с помощью Yanhua Mini ACDP 2 + Module 10 на стенде.

Шаг 1. Снимите KVM из-под правой стороны рулевого колеса.


Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года

Шаг 2. Считывание данных с использованием ACDP.

Mini ACDP >> Porsche >> Новый Porsche добавить ключ/все ключи утеряны >> ICP IMMO >> MC9S12XEP100 (маска 1N35H) >> Добавить ключ (автоматический режим)

Пожалуйста, используйте стандартный адаптер питания ACDP (напряжение + 12 В, ток >= 2,5 А)

ОК >> Продолжить

Обнаружено, что чип модуля BCM зашифрован.

Продолжить >> Продолжить

Чтение данных PFLASH, пожалуйста, подождите…

Пожалуйста, сохраните файл данных PFLASH.

Резервное копирование файла выполнено успешно.

Чтение данных EEPROM/DFLASH, пожалуйста, подождите…

Пожалуйста, сохраните исходный файл данных EEPROM.

Резервное копирование файла выполнено успешно.

Пожалуйста, сохраните исходный файл данных DFLASH.

Резервное копирование файла выполнено успешно.


Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года
Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года
Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года
Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года
Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года

Шаг 3. Запишите новые ключевые данные с помощью ACDP.

Примечания:

  1. Оставьте устройство ACDP включенным. Сначала отсоедините адаптер OBP+ICP и устройство ACDP (оставьте адаптер OBP+ICP, интерфейсную плату BCM и модуль BCM подключенными).
  2. Подключите устройство ACDP к адаптеру BAV-KEY и правильно вставьте ключ в адаптер BAV-KEY.

Чтение ключевой информации…

Выберите позицию ключа: Key5

Программирование ключа… пожалуйста, подождите

Пожалуйста, сохраните файл данных DFLASH после добавления нового ключа.

Резервное копирование файла выполнено успешно.


Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года
Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года

Шаг 4. Запишите новые ключевые данные обратно в модуль, используя ACDP.

Примечания:

  1. Оставьте устройство ACDP включенным. Сначала отсоедините устройство ACDP и адаптер BAV-KEY.
  2. Затем подключите устройство ACDP, адаптер OBP+ICP, интерфейсную плату BCM и модуль BCM.
  3. Проверьте корпус кварцевого генератора модуля BCM: EXT1 закорочен для кварцевого генератора в керамическом корпусе, EXT2 закорочен для кварцевого генератора в металлическом корпусе.

Продолжить >> Продолжить

Резервное копирование файла выполнено успешно.

Чтение данных EEPROM/DFLASH, пожалуйста, подождите…

Пожалуйста, сохраните исходный файл данных EEPROM.

Резервное копирование файла выполнено успешно.

Пожалуйста, сохраните исходный файл данных DFLASH.

Резервное копирование файла выполнено успешно.

После добавления нового ключа выберите файл данных DFLASH.

Запись данных EEPROM/DFLASH…

Добавление ключа завершено. Пожалуйста, установите модуль BCM обратно в автомобиль, чтобы убедиться, что новый ключ можно использовать в обычном режиме.


Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года
Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года

Шаг 5. Установите модуль обратно в автомобиль и проверьте работу пульта.

Новый пульт может работать.

Сделанный.


Yanhua Mini ACDP 2 добавляет успех Porsche Cayenne 2012 года

www.obdexpress.co.uk


Метки:

Декабрьская распродажа лицензий Dimsport New Genius (до 30 декабря)

Среда, 11 Декабря 2024 г. 05:52 + в цитатник

Декабрьская распродажа лицензий Dimsport New Genius на OBDExpress.co.uk продлится до 30 декабря 2024 года.


Димспорт Новый Гений

Подробный список акций смотрите ниже.


Декабрьская распродажа лицензий Dimsport New Genius

Больше программистов ЭБУ смотрите здесь: https://www.obdexpress.co.uk/wholesale/ecu-programmer/

www.obdexpress.co.uk


Метки:

Lonsdor K518 Pro с программой кабеля DOIP для Buick GL8 Century 2023 года

Среда, 11 Декабря 2024 г. 05:51 + в цитатник

Как использовать Lonsdor K518 Pro для программирования нового смарт-ключа для Buick GL8 2023 года через OBD?

Кабель Lonsdor DOIP необходим и упрощает работу, без риска!

Он специально разработан для работы с K518 Pro Full Version и FCV Version для Geely Monjaro 2021–2022 и Buick GL8 Century 2023- смарт-ключ и все ключи потеряны программирование через OBD. Он не совместим с другими программаторами ключей K518.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Руководство по эксплуатации:

Например: у нас есть два оригинальных ключа от машины. Тип ключа — 4A. У нас сейчас нет нового ключа, поэтому смоделируйте ситуацию утери всех ключей и выполните процесс AKL, чтобы запрограммировать эти два ключа с помощью K518 Pro.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Найдите зону обнаружения возле прикуривателя.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Выберите IMMO & Remote>> Buick>> China>> GL8 Century>> 2023>> DOIP>> Все ключи утеряны


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Следуйте инструкциям, чтобы использовать кабель Lonsdor DOIP для подключения автомобиля Buick и программатора ключей K518 Pro.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Включите зажигание.

Мы не активировали машину, поэтому включите аварийку.

Нажмите выключатель зажигания несколько раз, чтобы активировать систему автомобиля и смоделировать ситуацию утери всех ключей.

Для этого автомобиля требуется запрос пароля на сторонней платформе

Сохраните изображение страницы и запросите пароль с VIN


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

После того, как вы запросили пароль, нажмите «ОК».

Введите пароль и проверьте правильность значения.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Введите код авторизации


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Настройка системы займет около 10 минут.

Вставьте ключ, который нужно запрограммировать, в слот для ключа рядом с прикуривателем.

Одновременно нажмите и удерживайте выключатель зажигания в течение 2–5 секунд.

На панели инструментов отображается, что ключ №2 готов, нажмите «ОК»

Это означает, что первый ключ запрограммирован.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Выньте запрограммированный ключ и вставьте в слот другой ключ, который нужно запрограммировать.

Повторите те же действия, что и для первого ключа.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

На панели приборов отображается, что ключ №3 готов.

Программа прошла успешно. Нажмите «ОК».


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Текущее количество ключей — 2.


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Наконец, проверьте функцию блокировки и разблокировки и заведите машину. Два запрограммированных ключа работают отлично!


Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century
Lonsdor K518 Pro с программой кабеля DOIP 2023 Buick GL8 Century

Программатор ключей Lonsdor K518 Pro с кабелем DOIP успешно запрограммировал смарт-ключ Buick GL8 Century 2023.

Адаптер Lonsdor DOIP будет доступен на OBDExpress.co.uk в конце этого месяца. Вы можете оформить предварительный заказ уже сейчас.

https://www.obdexpress.co.uk/wholesale/lonsdor-doip-cable.html


Метки:

Lonsdor K518 Pro Программа 2024 Toyota Corolla 4A AKL Success

Вторник, 10 Декабря 2024 г. 09:57 + в цитатник

Lonsdor пусна наскоро универсален смарт ключ Toyota 4A LT30–01 за най-новите модели. Поддържа се Corolla (2019-), Corolla Cross (2019-), Levin (2019-), Allion (2016-) и Camry (2024-). След това ще покажем как да програмирате 2024 Toyota Corolla всички изгубени ключове с Lonsdor K518 Pro като пример (добавянето на ключ е същият процес).


Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL

Свържете K518 Pro & FP-30 кабел към OBDII порт.

Imo & Remote >> Toyota >> Изберете от тип >> Всички смарт ключове са загубени >> Тип 3(2022-) >> 4A >> Брой ключове

Моля, включете запалването.

Текущ брой ключове: 2


Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL
Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL
Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL

Архивиране на immo данни >> OK

Моля, уверете се, че устройството K518 Pro е добре свързано към мрежата преди работа!

По време на използването на тази функция, моля, не работете необичайно или злонамерено крадете съответните данни, в противен случай това устройство ще бъде заключено и не може да бъде отключено!

Моля, включете запалването, ако не успее, моля, включете 2 мигащи светлини или превключете аварийната мигаща лампа 2 пъти от "ON" на "OFF".

Запазете файл с данни на immo.

Imo данните са архивирани успешно.


Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL

Добавете смарт ключ >> OK

Моля, дръжте автомобила напълно зареден, в случай на неизправности, причинени от ниска мощност на батерията!

Моля, включете запалването.

Заредете прочетените D-FLASH данни на PEPS, за да получите 12-битов PIN код.

Проверете текущия брой ключове.

Брой регистрирани ключове: 2

Брой регистрируеми ключове: 5

Задръжте гърба на регистрирания ключ по-близо до бутона Старт, когато зумерът бипне веднъж, извадете ключа от бутона.

Операцията приключи!

Брой регистрирани ключове: 3

Брой регистрируеми ключове: 4


Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL
Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL
Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL

Моля, изключете запалването, проверете дали ключът работи правилно, ако няма дистанционна функция, моля, следвайте подканите, за да работите, щракнете върху OK, за да продължите.

Моля, включете запалването.

Задръжте програмиран смарт ключ по-близо до бутона Старт, след което чуйте един звуков сигнал.

Програмирането на новия ключ е завършено.

Както LT30 4A Smart Key , така и оригиналният ключ могат да работят добре.

Готово.


Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL
Програма Lonsdor K518 Pro 2024 Toyota Corolla 4A AKL

www.obdexpress.co.uk


Метки:

Подходит ли специальный фильтр Yanhua BMW ID7 для панели ID8?

Вторник, 10 Декабря 2024 г. 09:56 + в цитатник

Запитване:

Имам BMW G80 от 2023 г. и искам да направя функцията за пробег. Може ли специалният филтър Yanhua BMW ID7 да поддържа моя автомобил?

отговор:

От юли 2022 г. BMW ще премине от Idrive 7 към новия Idrive 8. Таблото използва изцяло стъклен екран, а информационно-развлекателната система използва 14,5-инчов екран.

Така че вашето превозно средство вероятно ще има ID8 арматурно табло, така че както подсказва името на YANHUA BMW ID7 Special Filter , той поддържа само ID7 и не може да се използва за ID8. За справка предоставете снимки на таблата за управление на ID7 и ID8.


Специален филтър Yanhua BMW ID7

www.obdexpress.co.uk


Метки:

Autel IM508S Добавить смарт-ключ Toyota Highlander XM38 2024 года OK

Вторник, 10 Декабря 2024 г. 09:56 + в цитатник

Днес ще покажа как да добавите интелигентен ключ Toyota Highlander от 2024 г. с Autel MaxiIM IM508S . Може да се нуждаете от интелигентен ключ Xhorse XM38 и 30-пинов адаптер за включване.

Стъпка 1. Генериране на дистанционно

Използвам Key Tool Plus за успешно генериране на XM38 Toyota Remote .

Дистанционно разпознаване в облак >> Дистанционна програма >> Всички дистанционни >> Sienna/Sequoia(BA) 8A Smart 312.1/314.35 >> Генериране

Изгори успех.


Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key

Стъпка 2. Архивирайте данните на IMMO

След свързването ще избера опцията VENZA HV на IM508S, защото знам, че е в новата система.

IMMO >> AutoVIN >> Toyota (Азия) >> OK >> Да >> Блок за управление >> Система без ключ (CAN) >> Архивиране на IMMO данни

Тази функция се използва за архивиране на EEPROM данни на интелигентното основно ECU, което може да се използва за извършване на функции, свързани с IMMO, без PIN.

Тази функция поддържа модели с 8A-BA смарт ключ от 2022 г. (оборудвани с TMLF19D интелигентно главно ECU).

Натиснете Да, за да продължите.

Уверете се, че мрежовата връзка на устройството IM508S е добра.

Изключете запалването и включете и изключете веднъж аварийните светлини.

Прочетете ръководството за работа, натиснете OK.

Четене на EEPROM данни...

Запазете EEPROM файл.


Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key
Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key
Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key

Стъпка 3. Добавяне на интелигентен ключ

Добавете смарт ключ >> Старт

Тази функция служи за научаване на ключове. Моля, изпълнете стъпките в посочения срок.

Включете запалването.

Потвърдете VIN.

Направихте ли резервно копие на EEPROM данните на това превозно средство? да

Изберете данните от EEPROM

ПИН кодът се чете...

Дръжте научен ключ близо до бутона за стартиране.

Ученето успя.

Тествайте новия ключ, всички бутони работят.

И не трябва да настройвам честоти и бутони.

Перфектно направено.


Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key
Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key
Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key
Autel IM508S Добавете 2024 Toyota Highlander XM38 Smart Key

www.obdexpress.co.uk


Метки:

Часто задаваемые вопросы о диагностическом сканере ThinkCar ThinkScan Max 2

Понедельник, 09 Декабря 2024 г. 10:32 + в цитатник

Здесь мы приводим некоторые часто задаваемые вопросы и ответы, связанные с диагностическим сканером ThinkCar ThinkScan Max 2 .


Часто задаваемые вопросы о диагностическом сканере ThinkCar ThinkScan Max 2

В: Почему ThinkScan Max 2 не реагирует при подключении к автомобильному компьютеру?

A: Проверьте, нормально ли подключено диагностическое гнездо автомобиля, включено ли зажигание и подходит ли инструмент для автомобиля.

В: Почему система останавливается при чтении потока данных?

A: Это может быть вызвано ослабленными диагностическими ключами. Пожалуйста, отсоедините ключ и снова надежно подсоедините его.

В: Ошибка связи с ЭБУ автомобиля?

A: Пожалуйста, подтвердите:

  1. Правильно ли подключен диагностический ключ ThinkScan Max 2 .
  2. Включено ли зажигание.
  3. Если все проверки прошли успешно, отправьте нам год выпуска автомобиля, марку, модель и VIN-номер с помощью функции «Обратная связь».


Часто задаваемые вопросы о диагностическом сканере ThinkCar ThinkScan Max 2
Часто задаваемые вопросы о диагностическом сканере ThinkCar ThinkScan Max 2
Часто задаваемые вопросы о диагностическом сканере ThinkCar ThinkScan Max 2

В: Почему экран хоста мигает при включении зажигания двигателя?

О: Это нормально и вызвано электромагнитными помехами.

В: Как обновить системное программное обеспечение ThinkScan Max 2 ?

A: 1. Запустите инструмент и убедитесь в стабильном подключении к Интернету.

  1. Перейдите в «Настройка» -> «Обновление приложения», нажмите «OTA», а затем нажмите «Проверить версию», чтобы войти в интерфейс обновления системы.
  2. Завершите процесс, следуя инструкциям на экране шаг за шагом. Это может занять несколько минут в зависимости от скорости интернета. Пожалуйста, будьте терпеливы. После успешного завершения обновления инструмент автоматически перезапустится и войдет в главный интерфейс.

В: Пожалуйста, объясните суть счета и баллов.

A: Чтобы использовать THINKSCAN Max, вам необходимо зарегистрировать учетную запись. Каждая учетная запись имеет возможность зарабатывать баллы, рекомендуя другим покупать продукты и участвуя в официальных мероприятиях. 1 балл можно вычесть за 1 доллар при покупке продуктов или услуг.

В: Как сделать снимок экрана?

A: Значок «Снимок экрана» всегда плавает на экране. Нажмите на него, чтобы сделать снимок текущего экрана, и снимок экрана сохранится в модуле ThinkFile.


Часто задаваемые вопросы о диагностическом сканере ThinkCar ThinkScan Max 2

www.x431shop.eu


Метки:

LAUNCH-X431 PRO3S+ против PRO3S+ HD против PRO5

Понедельник, 09 Декабря 2024 г. 10:31 + в цитатник

LAUNCH X431 PRO3S+ в настоящее время доступен в двух конфигурациях. Одна из них — конфигурация по умолчанию, в паре с DBScar VCI, для диагностики легковых автомобилей; другая — версия PRO3S+ HD в паре с SmartLink HD VCI, которая поддерживает диагностику легковых и коммерческих автомобилей. В этой статье будут сравниваться две конфигурации PRO3S+ и сравниваться с X431 PRO5 .


Краткое резюме:

LAUNCH X431 PRO3S+ HD — это интегрированный диагностический инструмент для легковых и грузовых автомобилей; LAUNCH X431 PRO3S+ предназначен только для легковых автомобилей (он также может поддерживать диагностику грузовых автомобилей после приобретения модуля SmartLink HD и программного обеспечения); X431 PRO5 может поддерживать диагностику грузовых автомобилей, но для этого вам необходимо приобрести программное обеспечение для диагностики грузовых автомобилей.

Основное различие между LAUNCH X431 PRO3S+ HD и X431 PRO5 заключается в том, что PRO5 поддерживает онлайн-программирование BMW BENZ, а PRO3S+ — нет.


Метки:

LAUNCH-X431 SmartLink работает с программным обеспечением Xentry

Понедельник, 09 Декабря 2024 г. 10:30 + в цитатник

LAUNCH Smartlink без проблем работает с разнообразным программным обеспечением OEM, включая Xentry, ODIS (как V23, так и V24), SPS2 и многие другие. В этом руководстве показано, как работать с программным обеспечением Xentry, демонстрируя его надежную работу.

Требования:

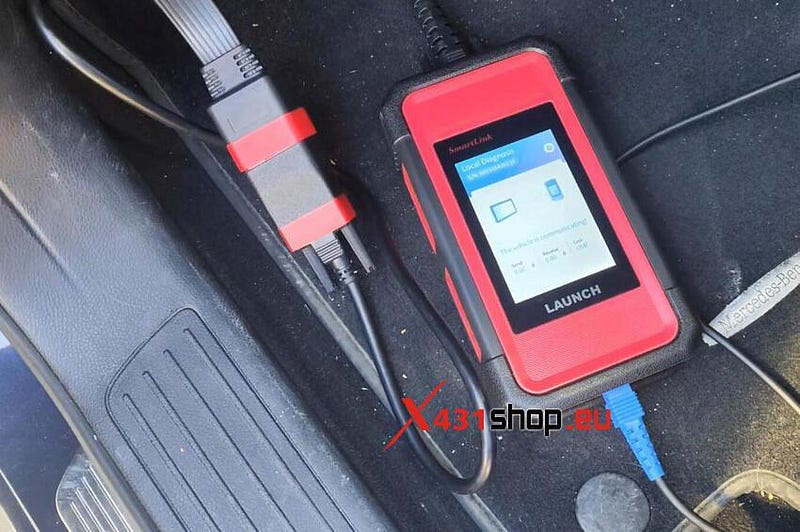

  • Запустить Smartlink
  • Ноутбук с установленным программным обеспечением версии Xentry Passthru (протестировано с версией 2024/09)

Шаги:

Загрузите драйвер Launch X431 Smartlink C J2534 Passthru из официального источника, затем подключите Smartlink VCI к ноутбуку и автомобилю.

В этой статье ( руководство по эксплуатации LAUNCH Smartlink J2534 ) описывается, как загрузить программное обеспечение и подключить устройства, поэтому я не буду повторяться.

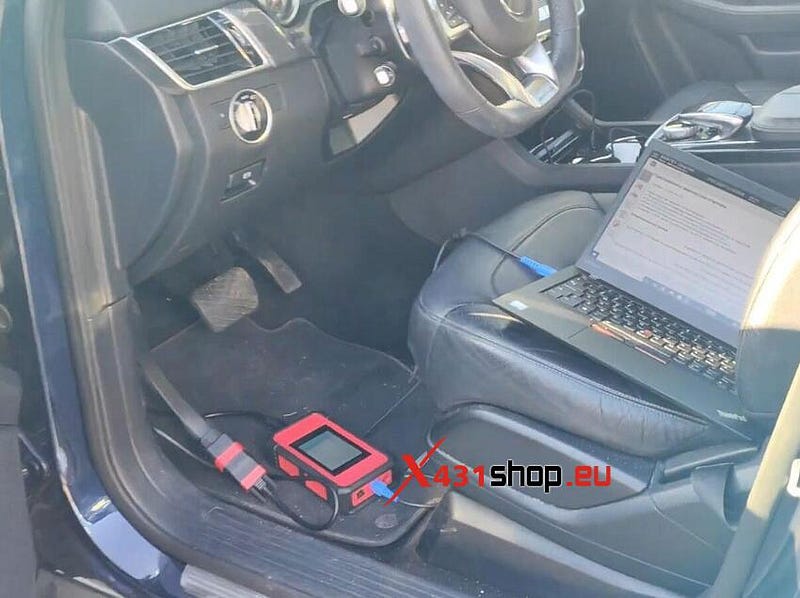

В этом примере мы подключаемся к Mercedes-Benz GLE W292.


ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry

Запустите программное обеспечение Xentry Passthru.

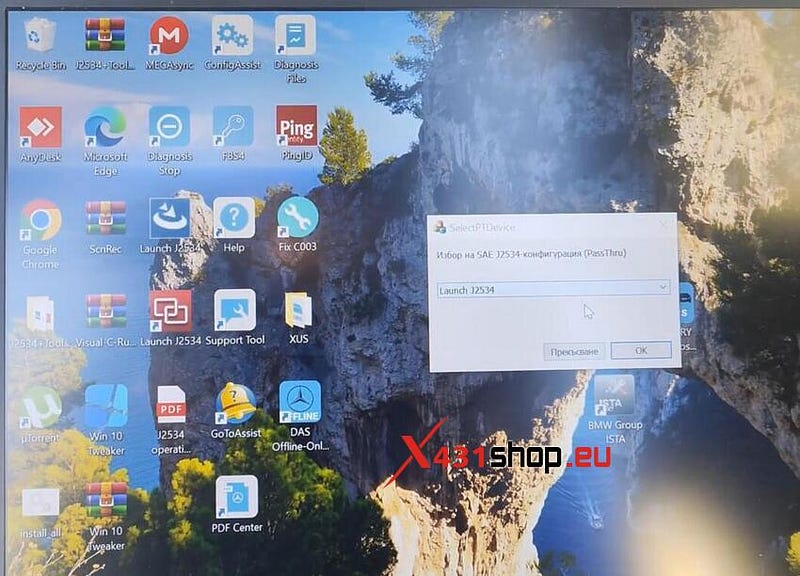

Выберите тип устройства Launch J2534


ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry

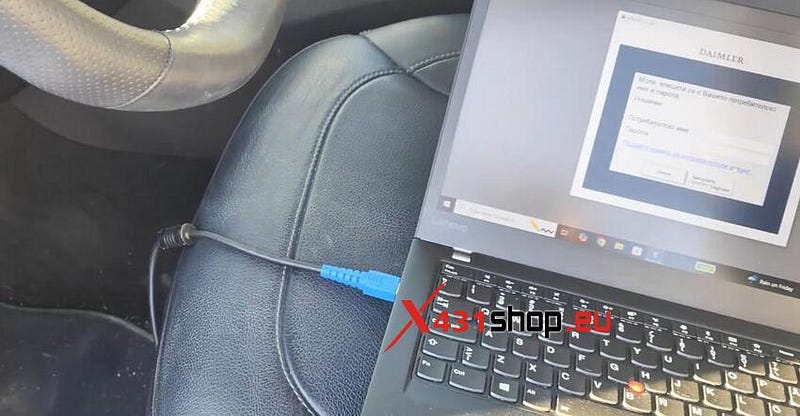

Войти xentry.


ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry
ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry

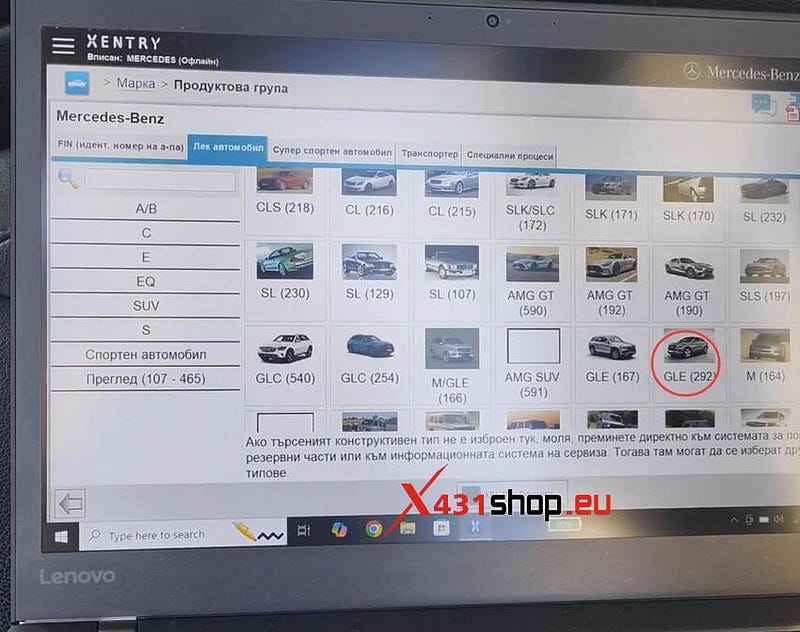

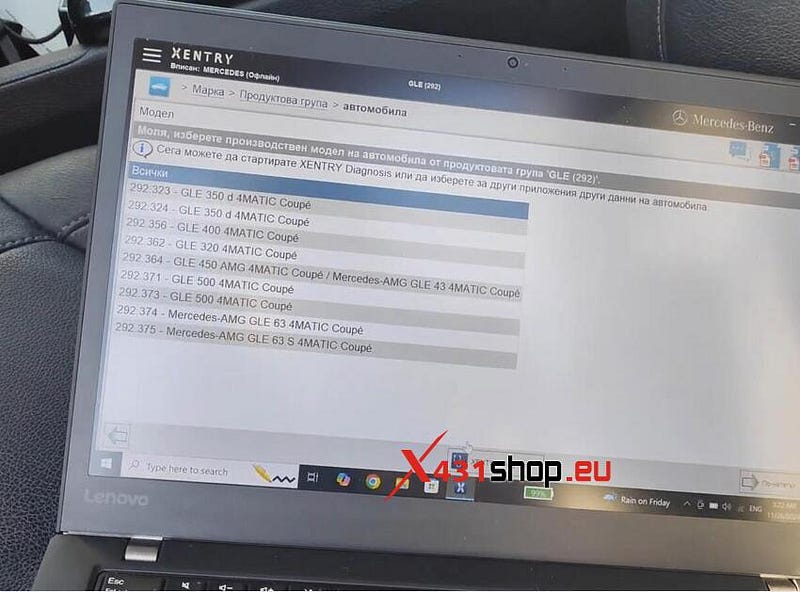

Выберите серию GLE (292)


ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry

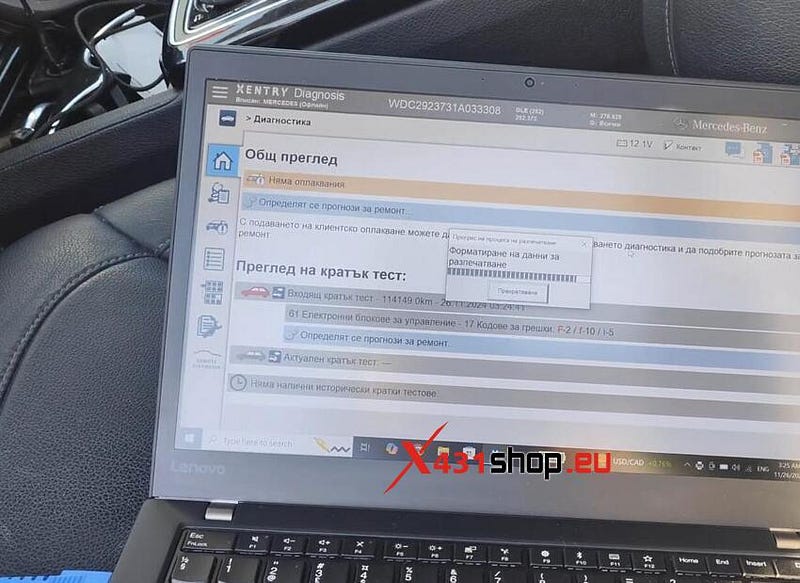

Hit Xentry Диагностика


ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry

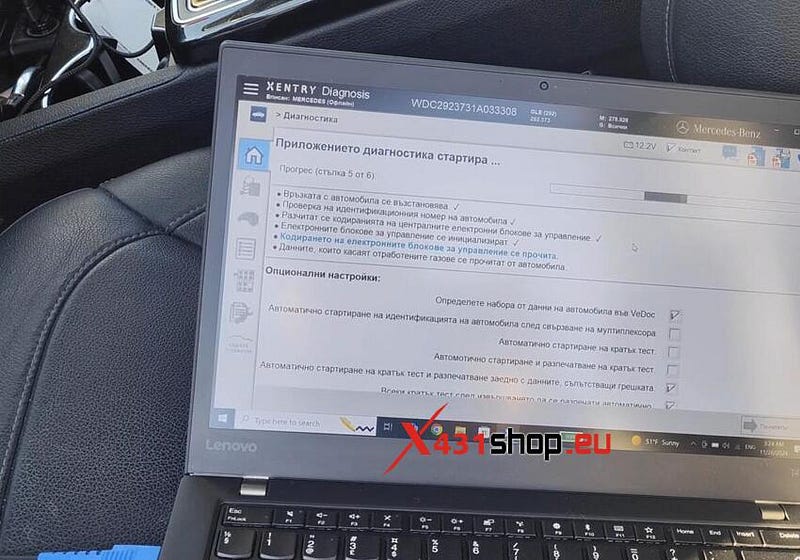

Связь с транспортным средством и модулями обнаружения.


ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry
ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry
ЗАПУСК X431 SmartLink работает с программным обеспечением Xentry

Launch smartlink J2534 лучше, чем адаптеры openport, sm2 pro и т. д. j2534. Поддерживает DoIP и CAN FD cumminicaiotn. Очень быстро сканирует каждый модуль и совместим с последней версией Xentry.

www.x431shop.eu


Метки:

Руководство по эксплуатации LAUNCH X431 SmartLink J2534

Среда, 04 Декабря 2024 г. 10:16 + в цитатник

LAUNCH X431 SmartLink VCI можно использовать как устройство J2534 PassThru совместно с оригинальным диагностическим программным обеспечением OEM. В этой статье объясняется, как это сделать.

Сначала давайте кратко рассмотрим, как работает перепрограммирование J2534 .


LAUNCH X431 SmartLink J2534 Руководство по эксплуатации

(1) Драйвер интерфейса и библиотека DLL API J2534 интегрированы в установочный пакет Launch J2534 Tool, который можно загрузить с официального сайта LAUNCH (www.cnlaunch.com).

Инструкции по установке Launch J2534 Tool см. в разделе 1.

(2) Приобретено у производителя транспортного средства. Для получения информации о сайте сервиса производителя см. Раздел 2.

(3) Поддерживает следующие протоколы диагностической связи:

CAN/ ​​CAN_PS/ FT_CAN_PS/ SW_CAN_PS/ FT_ISO15765_PS/ ISO15765/ ISO15765_PS/ SW_ISO15765_PS/ ISO14230/ ISO14230_PS/ ISO9141/ ISO9141_PS/ J1850PWM/ J1850PWM_PS/ J1850VPW/ J1850VPW_PS/ FD_CAN_PS/ FD_ISO15765_PS.

Раздел 1. Установка Launch J2534 Tool

1. Посетите сайт, чтобы загрузить установочный пакет Launch J2534 Tool setup [en.cnlaunch.com].

*Чтобы быть более точным, найдите страницу загрузки LAUNCH X431 PAD V / PAD VII (en.cnlaunch.com/products-detail/i-25.html) и загрузите J2534 Tool.


LAUNCH X431 SmartLink J2534 Руководство по эксплуатации

2. После загрузки распакуйте его, в него входит установочный пакет драйвера и соответствующая инструкция.

3. Дважды щелкните Launch J2534 Tool.exe, чтобы запустить его, появится следующий экран. Нажмите «Далее», чтобы начать установку.


LAUNCH X431 SmartLink J2534 Руководство по эксплуатации

4. Следуйте инструкциям на экране, пока не появится следующий экран.


LAUNCH X431 SmartLink J2534 Руководство по эксплуатации

5. Нажмите «Готово», чтобы завершить установку. На рабочем столе ПК появится значок LAUNCH J2534 Tool. Теперь перепрограммирование J2534 готово к запуску.

Раздел 2. Страхование транспортных средств

Поддерживаемые модели транспортных средств определяются 1) поддерживает ли диагностическое программное обеспечение производителя транспортного средства протокол J2534; и 2) какие протоколы покрываются текущим инструментом LAUNCH J2534. Следующая таблица предназначена только для справочного использования и может быть изменена без предварительного уведомления. Более подробную информацию см. на веб-сайте сервиса автопроизводителя (см. Приложение).

Диагностическое программное обеспечениеОхватываемое транспортное средствоTIS(TOYOTA Techstream)TOYOTAHDS(диагностическая система HONDA)HONDAVolvo VIDAVOLVOODISVWISTABMWGDS2GMIDS/FDRSFordWiTech 2.0ChrylserSUBARU SSM4SUBARUUXentryBenzSDDLand Rover/ JAGUAR

Основная функция: определяется диагностическим программным обеспечением автомобиля.

Раздел 3. Начало перепрограммирования

1. Для подключения и настройки следуйте приведенной ниже иллюстрации.


LAUNCH X431 SmartLink J2534 Руководство по эксплуатации

2. Запустите на ПК приложение программирования производителя автомобиля.

3. Если программное обеспечение предложит вам выбрать целевое устройство VCI (Vehicle Communication Interface), выберите «LAUNCH J2534» (если такое предложение не появилось, следуйте инструкциям на экране, чтобы продолжить), а затем следуйте инструкциям на экране, чтобы продолжить.

*Примечание: При использовании с программным приложением производителя транспортного средства устройства SmartLink и SmartBox могут работать не только как транзитное устройство J2534, но и как устройство VCI для считывания кодов неисправностей, очистки кодов неисправностей и считывания текущих данных и т. д.

Раздел 4. Модернизация

1. Подключите устройство J2534 Pass-thru к ПК с помощью USB-кабеля.

2. Дважды щелкните Launch J2534 Tool, чтобы запустить его. Появится следующий экран:


LAUNCH X431 SmartLink J2534 Руководство по эксплуатации

Примечание : в этом столбце по умолчанию будет отображаться информация о последнем подключенном или обновленном устройстве.

3. Нажмите «Обновить», система начнет обнаруживать все доступные более новые версии. Если будет найдена более новая версия, система автоматически обновит ее до последней версии.

*Примечание: не запускайте диагностическое программное обеспечение производителя автомобиля во время обновления.

4. Если вы столкнетесь с какими-либо проблемами, пожалуйста, переведите переключатель Log в положение ON, чтобы записать файл журнала. В этом случае вам нужно снова запустить диагностическое программное обеспечение.

Приложение — Список веб-сайтов автопроизводителей

ТОЙОТА

techinfo.toyota.com

ХОНДА

www.serviceexpress.honda.com

ВОЛЬВО

www.volvotechinfo.com

Фольксваген

www.erwin.volkswagen.de/erWinVW

BMW

www.bmwtechinfo.com

Форд

www.motorcraft.com

ГМ

www.gmtechinfo.com

Крайлсер

www.techauthority.com

Мерседес

www.startekinfo.com

Ленд Ровер/ЯГУАР

www.landrovertechinfo.com

Для технической поддержки и лучшей цены свяжитесь с нами:

WhatsApp: +86 15980495251

Электронная почта: Sales@x431shop.eu


Метки:

Сравнение датчиков давления в шинах LAUNCH: LTR05 против LTR03 против LTR01

Среда, 04 Декабря 2024 г. 10:14 + в цитатник

Все три текущих продукта серии LAUNCH LTR RF датчики давления в шинах поддерживают частоту 433 МГц/315 МГц и отправляют более точные данные на бортовой компьютер посредством RF сигналов, что подходит для пользователей с более высокими требованиями к давлению в шинах. Этот тип датчика имеет более выдающиеся характеристики. Срок службы батареи RF датчиков обычно больше, до 4–5 лет, что снижает частоту замены.


Сравнение датчиков давления в шинах LAUNCH

В этой статье мы сравним эти три датчика ( LTR05(LTR-V) , LTR03 , LTR01 ), чтобы увидеть, в чем разница между ними.


Сравнение датчиков давления в шинах LAUNCH



Как видно из диаграммы, три датчика давления в шинах LAUNCH LTR фактически одинаковы по функциям, но немного отличаются по размеру и весу. Пользователям не нужно беспокоиться о разнице в рабочих параметрах датчиков давления в шинах. Они могут просто выбрать подходящий размер в соответствии со своими потребностями.

www.x431shop.eu


Метки:

LAUNCH X431 Специальная функция: сброс двигателя стеклоподъемника

Среда, 04 Декабря 2024 г. 10:11 + в цитатник

Диагностика автомобиля LAUNCH X431 обычно имеет десятки специальных функций. На этот раз мы возьмем автомобили Audi в качестве примера, чтобы показать, как использовать одну из специальных функций: инициализацию окон (когда окна/люк не могут использоваться в обычном режиме, инициализируйте настройки окон).

Фактическая тестовая модель:

Ауди А4Л 2018 года

Описание неисправности:

Окно Audi A4L не может использовать функцию подъема одной кнопкой. Код неисправности: B148754 (электродвигатель стеклоподъемника — нет базовых настроек). Используйте эту функцию для выполнения базовых настроек.

Применимые устройства:

X431 919E / X431 919X / X431 CRP919E BT / X431 CRP919X BT

X431 PROS V / X431 V+ / X431 PRO ELITE / Pros Elite / X431 V

X431 PRO3S+ / Pro3 ACE / Pro3 APEX

X431 PRO5 / X431 PAD V / X431 PAD VII

И большинство диагностических устройств X431…

Процесс операции:

1) Выберите «42-дверная электроника со стороны водителя».


LAUNCH X431_Сброс мотора стеклоподъемника

2) Нажмите «ОК», чтобы продолжить.


LAUNCH X431_Сброс мотора стеклоподъемника

3) Выберите «02 чтение кода неисправности».


LAUNCH X431_Сброс мотора стеклоподъемника

4) Код неисправности: B148754 Электродвигатель стеклоподъемника — базовые настройки отсутствуют, код неисправности активный/статический, и код неисправности не может быть удален.


LAUNCH X431_Сброс мотора стеклоподъемника

5) Выберите «04 Основные настройки».


LAUNCH X431_Сброс мотора стеклоподъемника

6) Список функций.


LAUNCH X431_Сброс мотора стеклоподъемника

7) Выберите «Передний стеклоподъемник, сторона водителя».


LAUNCH X431_Сброс мотора стеклоподъемника

8) Нажмите кнопку «Настроить».


LAUNCH X431_Сброс мотора стеклоподъемника

9) Базовые настройки запущены.


LAUNCH X431_Сброс мотора стеклоподъемника

10) Статус кода неисправности меняется с «активный/статичный» на «пассивный/Абиогенез».


LAUNCH X431_Сброс мотора стеклоподъемника

11) Нажмите «Да», чтобы очистить код неисправности.


LAUNCH X431_Сброс мотора стеклоподъемника

12) Нажмите «Да», чтобы снова прочитать код неисправности.


LAUNCH X431_Сброс мотора стеклоподъемника

13) В системе нет кода неисправности, а окно имеет функцию ключа-регулятора.


LAUNCH X431_Сброс мотора стеклоподъемника

www.x431shop.eu


Метки:

Какой инструмент может скорректировать пробег для VW MQB R7F7014xx 5D Cluster?

Вторник, 03 Декабря 2024 г. 12:09 + в цитатник

В настоящее время программатор Yanhua Mini ACDP 2 и CGDI CG100X на OBDexpress.co.uk поддерживает коррекцию пробега для кластера VW MQB R7F7014xx 5D.

1.Яньхуа ACDP2

Требуется интерфейсная плата Yanhua VW MQB R7F701401/21–5D и модуль Yanhua 34 с лицензией

НЕ НУЖНА пайка. Не нужно удалять резисторы.


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Модели поддержки (не ограничиваясь):

Гольф 8, Терамонт, Вилоран, Тавендор, Ламандо, Тигуан Л…

Номера кластеров поддержки:

5GD920340A, 5GD920340C, 5HG920340, 5HG920340A, 5HG920340B, 5HG920340C, 5H0920340A, 3JD920340…

Поддерживаемые модели чипов:

Р7Ф701401, Р7Ф701421


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Путь к меню Mini ACDP:

VW>> VW MQB IMMO (ODO)>> MQB48/49 ODO- Метод 2 (R7F7014xx 5A/5C)>> R7F701401 (5D) или R7F701421 (5D)


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Метод подключения:

1. Найдите место установки интерфейсной платы Yanhua ACDP VW MQB R7F701401/21–5D на приборе в соответствии с визуальной меткой позиционирования на интерфейсной плате и открутите два винта.

2. Правильно расположите установочные отверстия D1, D2, D3 и D4 на панели приборов.

3. Аккуратно поместите интерфейсную плату в область установки, совместите точки позиционирования D1 и D2 с отверстиями для винтов.

4.Проверьте определение штифта контрольной точки.

5.Нажмите на интерфейсную плату, затяните винты и завершите установку.


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Общая схема соединений интерфейсной платы Yanhua R7F701401/21–5D :


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Yanhua ACDP2 с модулем 34 также поддерживает кластеры VW MQB RH850 5A и 5C IMMO и коррекцию пробега ниже (не ограничиваясь):

  • R71F701401/R7F701402/R7F7014075A:

83A920700B, 83A920700, 8V0920740B, 81A920740L, 51G920640D, 55G920790, 2GD920790A, 5GD920790, 5NG920640C, 5NG920650C, 5ND920650C, 5NG920654, 2GG920640, 3GB920640,

3ГБ920790, 56Г920790, 3ВД920740Б

  • R7F701401/R7F701402/R7F701404/R7F701405/R7F701406/R7F7014075C:

3GB920640A, 3GB920640B, 3GB920640C, 3GD920640D, 19G920640B, 19G920640C, 19D920640B, 19D920640C, 17G920640A, 2GD920640B, 2GD920640C, 5GD920640D, 5ED920860C, 19G920650B,

19G920650C, 55G920650A, 55G920650B, 55G920650C, 5HG920340, 5HG920340A, 5HG920340B, 5HG920340C, 5NG920640D, 5NG920650D, 2GG920640A, 51G920640E

  • D70F3423 +95320: 31G920850B, 18G920860B, 31G920850A, 18G920860A, 31G920850F, 34D920850C, 31G920850C, 34D920850E, 31G920860A, 34D920850G
  • D70F3426+95128: 5GG920640, 5GG920860, 5GG920860A, 5G0920861A

http://blog.obdexpress.co.uk/2024/08/29/yanhua-acd...b-342695128-dashboard-mileage/

2. CGDI CG100X

Необходимо обновить программное обеспечение до последней версии 1.6.4.0.

Также необходим адаптер CG100X D1 .

Необходимо удалить конденсаторы.

Он не может декодировать данные IMMO.


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Поддерживаемые модели чипов:

  • Volkswagen MQB R7F7014xx-удаление конденсаторного пути R7F701404 (только 5D счетчики)
  • Volkswagen MQB R7F7014xx-удаление конденсаторного пути R7F701401 (только 5D счетчики)


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Схема подключения:


Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster
Какой инструмент может исправить пробег для VW MQB R7F7014xx 5D Cluster

Ссылка для скачивания CG100X V1.6.4.0:

https://mega.nz/folder/3CIXXDJC#jJ4CdJ9T-eEYhkBYi6Z65A/file/qf4HlIRa

Обновление CG100X V1.6.4.0 от 25 ноября 2024 г.:

  1. Добавлено 20 моделей на панель управления.
  2. Добавлено 16 моделей в подушки безопасности.
  3. Добавлено 4 модели для чтения-записи.

Для приборной панели добавлены следующие модели.

АИАН ХАОПО 24C64

Единственный электрический четырехколесный 24C02

Даюн ЙИТУ STM32F103VE

Volkswagen MQB R7F7014xx-удаление конденсаторного пути R7F701404 (только 5D счетчики)

Volkswagen MQB R7F7014xx-удаление конденсаторного пути R7F701401 (только 5D счетчики)

DongFeng TuyiT5Q 9S12HY64

ДонгФэн ЧаоЛонг CAT1023

DongFeng Epica V5 MB96F696R

DongFeng LX1304 Трактор 93C66

ДунФэн Чэнлун T5 24C08

Дунфэн Сяобаванг 2022- 24C04

HaoJue SuzukiTR300 93C66

JAC N6 R5F10XXX

Sanhuan Haolong полубортный грузовик 2022- 24C08

Shaanxi Auto Dragon X3000 25LC256 (25256)

Shaanxi Auto Delong X6000 93C86

WuLing новая карта 2023- 24C16

Легкий кофе X6 R5F10DPEJ

CNHTC Хаову Туншуай 2024- CAT1023

Чжунсин ФуСинь S R5F10DSLL

Для подушек безопасности добавлены следующие модели.

AIAN 8040003CRV0000 R7F7010643 (зашифровано)

DongFeng M4–5824040 R7F7010643 (зашифровано)

Trumpchi 8040003ADE0100 R7F7010643 (зашифровано)

Trumpchi 8040003ARX0100 R7F7010643 (зашифровано)

Вильма VF20004400 R7F701A033 (зашифровано)

Вильма VF20005700 R7F7010643 (зашифровано)

WuLing 24373894 R7F7010643 (зашифровано)

Чанъань 3658100-CD11 R7F701A033 (зашифровано)

Чангань 3658100-MK03-AW02-AA R7F701A033 (зашифровано)

Чанъань 3658100-MK06-M01 R7F7010643 (зашифровано)

Чанъань 3658100-MK01-CJ01-AA R7F701A033 (зашифровано)

Чанъань 3658100-MK06-DE01 R7F701A033 (зашифровано)

Чанъань 3658100-MK06-BH01 R7F7010643 (зашифровано)

Чанъань 3658100-MK06-BN32 R7F7010643 (зашифровано)

Great Wall 3658112XST02A R7F7010643 (зашифровано)

Великая стена 3658112XNW01A R7F7010643 (зашифровано)

Для чтения-записи панели инструментов добавлены следующие модели.

ChangAn CS75 PLUS 2023- 24C32 (чтение и запись)

Dayun G6 STM32F103VE (чтение и запись)

Toyota Levin R7F701401 (чтение и запись)

Shaanxi Auto Delong L5000 95640 (чтение и запись)

Кроме того, CG100X также может поддерживать кластеры VW MQB 5A и 5C следующим образом.

Модели кластера MQB 5A:

  • D70F34xx:

Путем удаления конденсатора

  • D70F35xxx:

Полный жидкий кристалл - способ удаления конденсатора

Метод полного –ЖК-резака или штифта основы

Стрелочный измеритель - способ извлечения конденсатора

Стрелочный измеритель - способ резки или деформации

  • R7F7014xx (R7F701401/ R7F701402/ R7F701407):

Путем удаления конденсатора

Модели кластера RH850 5C:

R7F7014xx- Удаление конденсатора

Р7Ф701401

Р7Ф701402

R7F701407

Р7Ф701404

Р7Ф701406

Узнать больше:

http://blog.obdexpress.co.uk/2024/10/18/cg100x-add...0-r7f7014xx-5a-and-5c-cluster/

www.obdexpress.co.uk


Метки:

SUPER MB PRO M6+ PRO против M6+ против M6, что нового?

Вторник, 03 Декабря 2024 г. 12:08 + в цитатник

Новое поступление! Выпущен новейший диагностический инструмент SUPER MB PRO M6+ PRO 2024 года. Что нового и необычного в обновленной версии SUPER MB PRO M6+ ? Давайте посмотрим.


СУПЕР МБ ПРО М6+ ПРО против. М6+ против. М6

Сравнительная таблица


СУПЕР МБ ПРО М6+ ПРО против. М6+ против. М6

М6+ ПРО против. М6+

  1. Добавлен метод подключения ПК RJ45 LAN.
  2. Добавлена ​​функция отображения напряжения автомобиля в реальном времени.
  3. Переместите боковую кнопку переключения на переднюю часть устройства.


СУПЕР МБ ПРО М6+ ПРО против. М6+ против. М6
СУПЕР МБ ПРО М6+ ПРО против. М6+ против. М6

Функции

  1. M6+ PRO поддерживает 3 способа подключения, включая USB, WIFI и LAN.
  2. M6+ PRO поддерживает оригинальное программное обеспечение Mercedes-Benz и связь по протоколу DoIP.
  3. M6+ PRO поддерживает программирование и кодирование BMW ISTA-D, E-SYS, Aicoder через проводное/беспроводное соединение. Поддерживает модификации BMW и скрытые функции.
  4. M6+ PRO поддерживает приложения BMW, такие как Bimmercode, Bimmerlink и т. д.


СУПЕР МБ ПРО М6+ ПРО против. М6+ против. М6

www.obdexpress.co.uk


Метки:

Как проверить, является ли ваш Launch X431 оригинальным или поддельным?

Вторник, 03 Декабря 2024 г. 12:07 + в цитатник

Компания LAUNCH официально запустила веб-страницу проверки серийного номера для решения некоторых распространенных проблем, таких как проверка подлинности вашего инструмента LAUNCH X431 и определение его конкретной модели.

Как получить доступ к веб-странице проверки?

Перейти на официальный сайт Launch: www.x431.com

Перейдите в раздел «Услуги и поддержка» >> «Проверка подлинности».


Как проверить, является ли ваш Launch X431 оригинальным или поддельнымКак проверить, является ли ваш Launch X431 оригинальным или поддельным

Или посетите страницу проверки подлинности напрямую по адресу: https://mycar.x431.com/pad/landingPageIndexSnValidate.action

Как проверить подлинность?

Найдите серийный номер на вашем инструменте X431 (обычно он состоит из 12 цифр и начинается с «9»).

Введите серийный номер в поле проверки подлинности и нажмите «Проверить».


Как проверить, является ли ваш Launch X431 оригинальным или поддельным

Пример:

Для продукта CRP123X V2.0:


Как проверить, является ли ваш Launch X431 оригинальным или поддельным

Если продукт подлинный, результат будет отображаться следующим образом:

« CRP123X V2.0 Пассажирский автомобиль, стандартная конфигурация для электронной коммерции» и «Этот серийный номер был введен x раз».

При первой проверке будет указано «1 раз».


Как проверить, является ли ваш Launch X431 оригинальным или поддельным

Если вы видите сообщение «Серийный номер не существует», еще раз проверьте введенные данные.

Если серийный номер правильный, но все равно недействительный, устройство может быть поддельным.


Как проверить, является ли ваш Launch X431 оригинальным или поддельным

Чтобы защитить свои инвестиции и убедиться, что вы получаете подлинный, высококачественный продукт, вам лучше купить X431 Tool у авторизованных дилеров Launch, таких как OBDexpress.co.uk . Если вы покупаете в другом магазине, вы можете проверить его подлинность непосредственно на официальном сайте Launch с помощью вышеуказанного метода.

www.obdexpress.co.uk


Метки:

Поиск сообщений в car_method
Страницы: 29 ... 22 21 [20] 19 18 ..
.. 1 Календарь
