Выбор между автомобильными программаторами ЭБУ от таких брендов, как CGDI , OBDSTAR , Xhorse и MAGIC MOTORSPORT, может быть непростым, поскольку каждый инструмент предназначен для решения различных задач программирования. В этом сравнении показаны сильные стороны каждого инструмента, и оно поможет вам выбрать подходящий для вашей мастерской.

Краткое сравнение: 8 автомобильных программаторов

CGDI CG100X
Лучше всего подходит для: ремонта приборной панели и подушек безопасности.
Основные функции: обработка данных приборной панели, подушек безопасности, EEPROM/чипа и некоторых модулей кузова.
Что проверить перед покупкой: поддерживаемые модули и функции.

CGDI FC200
лучше всего подходит для: ремонта и клонирования ЭБУ/ТБУ.
Основные функции: чтение, запись, резервное копирование и клонирование ЭБУ/ТБУ.
Что нужно проверить перед покупкой: номер аппаратной части ЭБУ/ТБУ, процессор, поддержка OBD/тестового стенда/загрузки и требования к разборке.

FormulaFlash
лучше всего подходит для: программирования и настройки ЭБУ/ТБУ.
Основные функции: чтение и запись данных ЭБУ/ТБУ через поддерживаемые протоколы и методы подключения.
Что проверить перед покупкой: поддержка протоколов, программные пакеты, версия Master/Slave, стоимость обновлений и жгуты проводов.

FLEX Master
лучше всего подходит для: программирования и настройки ЭБУ/ТБУ.
Основные функции: чтение и запись ЭБУ/ТБУ через OBD, на стенде и в режиме загрузки, в зависимости от программного пакета.
Что проверить перед покупкой: охват протоколов, программный пакет, статус Master/Slave, политика обновлений и требования к облачным сервисам.

OBDSTAR X300 Classic G3
Лучше всего подходит для: программирования ключей и иммобилайзера.
Основные функции: добавление ключа, восстановление утерянных ключей, идентификация чипа, связанные функции иммобилайзера, ремонт приборной панели, ремонт подушек безопасности и тестовая платформа.
Что проверить перед покупкой: модель автомобиля/год выпуска и совместимость с иммобилайзером, адаптеры и авторизация.

OBDSTAR ECU Master
лучше всего подходит для: программирования ЭБУ, трансмиссионных блоков и модулей.
Основные функции: Различные функции программирования с помощью конфигураций A/B/C/D.
Что проверить перед покупкой: Различия в авторизации основного блока и программного обеспечения, необходимые конфигурации и поддерживаемые функции.

Xhorse Multi-Prog
лучше всего подходит для: программирования EEPROM, MCU и модулей.
Основные функции: чтение и обработка данных для EEPROM, MCU и некоторых модулей ЭБУ, приборной панели, иммобилайзера и трансмиссии.
Что проверить перед покупкой: совместимость микросхем/модулей, адаптеры и схемы подключения.

CK-PROG
Лучше всего подходит для: программирования данных микросхем и модулей.
Основные функции: чтение/запись данных в EEPROM, микроконтроллеры и выбранные модули.
Что проверить перед покупкой: поддерживаемые микросхемы, приспособления, адаптерные платы и версии программного обеспечения.

Важно: Эти инструменты предназначены для выполнения разных задач. Программирование ключей, программирование ЭБУ/блока управления трансмиссией и обработка данных на уровне микросхем не взаимозаменяемы. Поддерживаемый способ подключения не означает автоматически, что поддерживается каждый автомобиль или модуль.

Основные различия между похожими инструментами

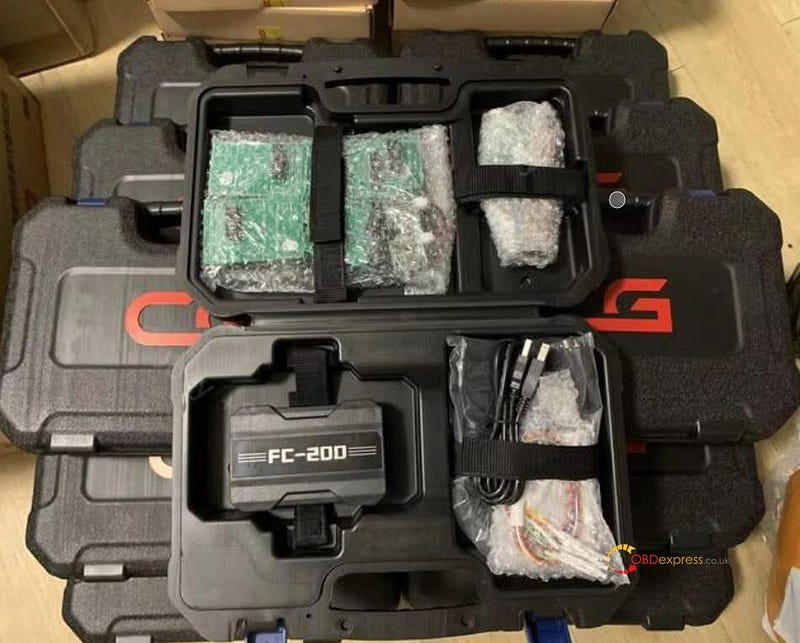

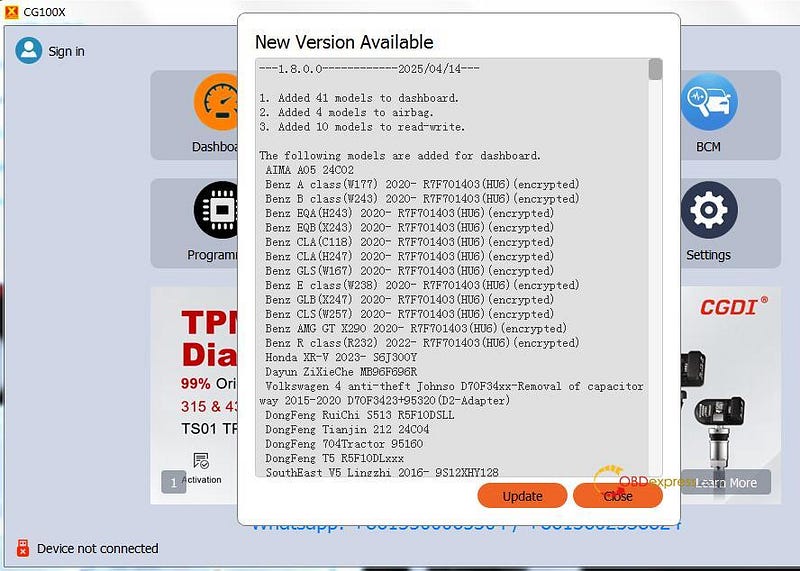

CGDI CG100X против CGDI FC200

Оба продукта относятся к линейке CGDI, но предназначены для разных видов ремонтных работ:

• CGDI CG100X: Специализируется на обработке данных с приборных панелей, подушек безопасности, EEPROM/чипов и отдельных модулей кузова.
• CGDI FC200: Обрабатывает данные, записывает, создает резервные копии и клонирует ЭБУ двигателя и блок управления трансмиссией.

Что вам следует купить? Выберите CG100X для ремонта автомобильной электроники или FC200 для работы с ЭБУ/блоками управления трансмиссией. Проверьте список поддерживаемых модулей для CG100X и требования к оборудованию, процессору и разъемам ЭБУ/блоков управления трансмиссией для FC200.

OBDSTAR X300 Classic G3 против OBDSTAR ECU Master

Эти два продукта OBDSTAR служат разным целям:

• X300 Classic G3: В основном предназначен для программирования ключей и иммобилайзеров, включая добавление ключа, восстановление утерянных ключей и идентификацию чипа. Также поддерживает ремонт приборной панели, ремонт подушек безопасности и является тестовой платформой.
• ECU Master: Отдельная линейка продуктов для программирования ЭБУ, трансмиссионных блоков и модулей в различных конфигурациях A/B/C/D.

Что же вам следует купить? Выберите X300 Classic G3 для работы с замками и программирования ключей или ECU Master для работы с ЭБУ/модулями. Перед покупкой ECU Master проверьте, что входит в комплект основного блока и для каких конфигураций A/B/C/D требуется отдельная авторизация. Не следует предполагать, что все конфигурации включены.

Xhorse Multi-Prog против CGDI FC200 против CK-PROG

Эти три инструмента охватывают различные аспекты программирования микросхем и модулей:

• Xhorse Multi-Prog: обработка данных из EEPROM, MCU и некоторых ECU, приборной панели, иммобилайзера и модуля трансмиссии. Требуются соответствующие адаптеры и проводка.
• CGDI FC200: Предназначен для чтения, записи, резервного копирования и клонирования ЭБУ/блоков управления трансмиссией.
• CK-PROG: Обеспечивает чтение/запись данных из EEPROM, микроконтроллеров и отдельных модулей из списка поддерживаемых.

Что же вам следует купить? Рассмотрите Multi-Prog или CK-PROG для работы с данными чипов и модулей, а также FC200 для программирования ЭБУ/ТБУ. Сравните поддерживаемые модели чипов/модулей, варианты проводки, адаптеры и версии программного обеспечения. Считывание данных чипа не обязательно означает поддержку всех функций всего модуля.

FormulaFlash против FLEX Master

Оба являются профессиональными инструментами для программирования и настройки ЭБУ/блоков управления трансмиссией. Их практические различия заключаются в протоколах, программных пакетах и ​​способах подключения.

Перед выбором сравните:

• Поддерживаемые протоколы: Поддерживаемые модели и режимы работы ЭБУ/блоков управления трансмиссией.
• Способы подключения: OBD, стендовое тестирование и загрузка системы.
• Варианты программного обеспечения: пакеты и версии Master/Slave.
• Дополнительные расходы и требования: плата за обновление, жгуты проводов и, для FLEX Master, требования к облачным сервисам.

Не следует предполагать, что поддержка одного и того же способа подключения означает, что оба инструмента поддерживают одни и те же ЭБУ или функции программирования.

Какой автомобильный программатор вам следует купить?

Подберите инструмент в соответствии с наиболее часто выполняемыми работами в вашей мастерской:

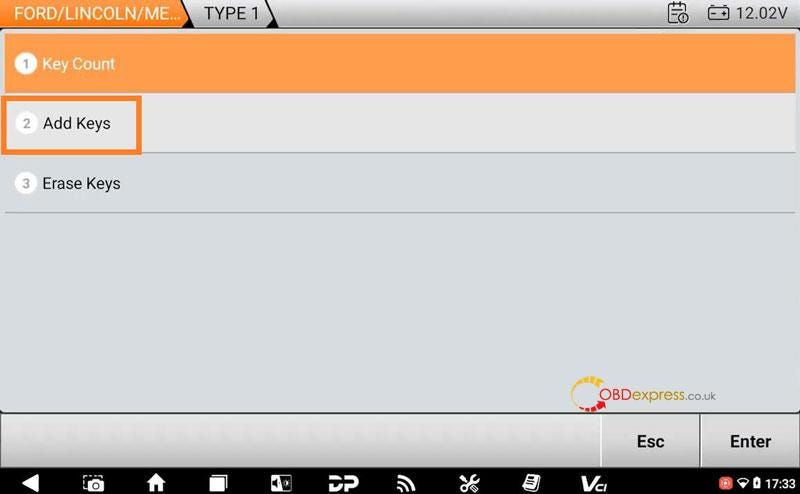

Ваша основная работа: программирование ключей, добавление ключей и восстановление всех потерянных ключей.
Рекомендуемые инструменты: OBDSTAR X300 Classic G3.
Ваша основная работа: ремонт приборной панели, подушек безопасности и кузовной электроники.
Рекомендуемые инструменты: CGDI CG100X.
Ваша основная работа: чтение, запись, резервное копирование и клонирование ЭБУ/ТБУ.
Рекомендуемые инструменты: CGDI FC200, FormulaFlash, FLEX Master.
Ваша основная работа: профессиональная настройка ЭБУ/ТБУ.
Рекомендуемые инструменты: FormulaFlash, FLEX Master.
Ваша основная работа: работа с EEPROM, MCU и модулями на уровне чипа.
Рекомендуемые инструменты: Xhorse Multi-Prog, CK-PROG.
Ваша основная работа: программирование конфигурируемых ЭБУ, ТБУ и модулей.
Рекомендуемые инструменты: OBDSTAR ECU Master

Если ваша мастерская занимается как программированием ключей, так и ремонтом ЭБУ, вам могут понадобиться отдельные инструменты для этих разных работ. Не ожидайте, что один программист сможет выполнить все виды работ.

Перед покупкой: Краткий контрольный список

Перед оформлением заказа подтвердите:

• Автомобиль: марка, модель и год выпуска.
• Аппаратное обеспечение: номер детали ЭБУ/блока управления трансмиссией, номер аппаратной части или модель микросхемы.
• Операция: добавление ключа, утеря всех ключей, чтение, запись, клонирование или ремонт модуля.
• Подключение: OBD, стенд или загрузка; проверьте, требуется ли разборка или пайка.
• Комплектующие: необходимые адаптеры, крепления и жгуты проводов.
• Программное обеспечение: Включает в себя настройку параметров, дополнительную авторизацию, подписки и стоимость обновлений.

В заключение: всегда проверяйте актуальный официальный список поддерживаемых устройств от производителя для вашего конкретного автомобиля, ЭБУ, модуля или чипа. Одних лишь общих описаний продуктов недостаточно для подтверждения поддержки конкретной операции.

Если вам нужно скопировать данные смарт-ключей серии NXP NCF29, но вы хотите избежать сложной пайки, считыватель смарт-ключей Yanhua NXP29XX — это ваше идеальное решение. Этот мощный инструмент обеспечивает прямой способ клонирования данных ключей для огромного количества марок автомобилей и мотоциклов по всему миру без пайки перемычек или использования контактов вручную. Этот простой и профессиональный процесс безопаснее для компонентов и значительно быстрее. Вот четкое пошаговое руководство, которое поможет вам выполнить работу правильно.

Контрольный список подготовки

Прежде чем начать, соберите следующие необходимые инструменты:

• Считыватель смарт-ключей Yanhua со специальным адаптером LF
• Тестовый разъем QNF32 ICT
• Рабочий оригинальный ключ и подходящий заготовочный ключ-мишень (OEM или универсальный).
• Магнитные опоры и винты для надежной фиксации платы.

Ваш 7-шаговый алгоритм для изготовления дубликатов ключей

Вот простой алгоритм для идеального клонирования вашего ключа.

Шаг 1: Проверьте оригинальный ключ.

Для начала вставьте рабочий оригинальный ключ в слот считывателя и нажмите кнопку T.

Проверьте ключевую информацию, отображаемую на экране.

Шаг 2: Проверьте пустой ключ.

Вставьте свой новый (пустой) ключ в отверстие.

Нажмите кнопку T , чтобы увидеть его исходное состояние и убедиться в готовности к выполнению задачи.

Шаг 3: Подготовка платы.

• Снимите оригинальный корпус ключа. Найдите контакт 1 микросхемы NCF.

• Используйте магнитные стойки для крепления печатной платы к основанию считывателя. Затяните винт в точке, удаленной от микросхемы.
• Правильная ориентация: убедитесь, что контакт 1 обращен в левую переднюю часть. Добавьте другие магнитные столбики для полной стабилизации платы.

Шаг 4: Зафиксируйте разъем ИКТ.

• Подключите тестовый разъем QNF32 к считывателю. Совместите точку на разъеме с выводом 1 микросхемы.

• Переместите поворотный рычаг над гнездом. Отрегулируйте прижимной шток, нажмите вниз и поверните его на 90 градусов, чтобы зафиксировать гнездо над микросхемой.

Шаг 5: Запишите исходные ключевые данные.

Когда все зафиксируется на месте, нажмите кнопку R.

Устройство считало бы информацию с ключа и отобразило бы сообщение о завершении.

Шаг 6: Скопируйте данные в новый ключ.

• Снимите оригинальную печатную плату. Установите пустую плату ключа на считыватель, расположив контакт 1 слева спереди. Используйте тот же метод для фиксации разъема QNF32 над микросхемой.

• Нажмите кнопку W. На экране появится сообщение об успешном завершении записи данных ключа на новый ключ.

Шаг 7: Проверка клона.

Для окончательной проверки вставьте только что запрограммированный пустой ключ в LF-адаптер считывателя.

Нажмите кнопку T. Сравните новый идентификатор ключа на экране с исходным идентификатором ключа; они должны точно совпадать.

Использование этого эффективного, ориентированного на результат метода с помощью устройства для чтения смарт-ключей Yanhua Smart Key Reader превращает копирование ключей NXP NCF29 в безопасную и прибыльную услугу, позволяя вашим клиентам быстрее вернуться за руль.

Считыватель смарт-ключей YANHUA NXP29XX теперь доступен для предварительного заказа, его поступление ожидается в середине ноября 2026 года. Разработанный для копирования совместимых чипов смарт-ключей серии NXP29XX, он использует универсальный тестовый разъем ICT для идентификации, чтения и записи данных чипа без пайки, проводки или ручного подключения контактов. Четыре встроенные функции упрощают дублирование ключей и снижают риск ошибок подключения.

Четыре ключевые функции в одном устройстве

Считыватель смарт-ключей NXP29XX объединяет четыре основные функции в одном устройстве, сокращая объем работ по подключению и упрощая изготовление дубликатов ключей.

• Определение ключевых моментов: Определите ключевую информацию перед копированием.
• Определение ориентации выводов микросхемы: Определение правильной ориентации выводов микросхемы.
• Обнаружение контактов: помогает точно позиционировать микросхему.
• Чтение и запись ключей: Считывание данных с исходного ключа и запись их на целевой ключ.

Никакой пайки, никакой проводки, никаких ручных соединений контактов.

Забудьте о сложных схемах подключения и отдельных контактах. Универсальный тестовый разъем ICT обеспечивает прямой доступ к микросхеме, исключая необходимость пайки или ручной проводки.

Это также снижает риск неправильного подключения и сбоев в соединениях, вызванных неточным ручным контактом контактов.

Три универсальных варианта разъемов для ИКТ

Для различных корпусов микросхем NXP доступны три варианта разъемов:

• QNF32
• QNF40
• СОП38

Нет необходимости просматривать сотни дополнительных адаптеров или покупать дополнительные переходники для разных типов розеток.

YANHUA NXP29XX против традиционных способов подключения

Считыватель смарт-ключей YANHUA NXP29XX
— не требует схем подключения
— не требует ручного соединения контактов
— три универсальных варианта разъемов
— не требует покупки дополнительных адаптеров для этих подключений

Традиционные устройства
: - Риск неправильного подключения
- Ручное прикосновение может привести к сбоям в соединении
- Трудоемкий выбор адаптера
- Может потребоваться несколько дополнительных адаптеров

Поддерживаемые марки и основные типы автомобилей

Считыватель ключей YANHUA NXP29XX подходит для широкого спектра типов автомобильных ключей, включая ключи распространенных японских, корейских, европейских, американских и китайских марок.

• Японцы: Хонда, Тойота, Мазда, Ниссан, Митсубиси, Сузуки.
• Корейский: Hyundai, Kia
• Американские: Chevrolet, Ford, Jeep, Cadillac, Dodge, GM, Buick
• Европа: Renault, Fiat, Citroën, Peugeot.
• Китайские: BYD, Chery, Changan, GWM, Trumpchi, Geely.
• Другие области применения: Другие модели транспортных средств и мотоциклов.

Оформите предзаказ на считыватель смарт-ключей YANHUA NXP29XX

Ищете более простой способ считывания и копирования совместимых чипов смарт-ключей NXP29XX? Сделайте предварительный заказ на считыватель смарт-ключей YANHUA NXP29XX или свяжитесь с ObdExpress для уточнения наличия товара и технических характеристик.

В диагностическом сканере LAUNCH X431 появилась совершенно новая функция разделенного экрана . Диагностика, проверка и сравнение данных о ремонте отображаются одновременно на одном дисплее без переключения между экранами.

Новая функция разделенного экрана в сканерах X-431 обеспечивает многозадачность на системном уровне. Специалисты могут мгновенно разделить рабочее пространство на две независимые зоны, что позволяет одновременно выполнять диагностические операции, а также поиск технической информации, использовать сторонние приложения или другие функции в приложении X-431.

Приведенное ниже пошаговое руководство иллюстрирует рабочий процесс на планшете X431 PAD9. Логика работы на других совместимых моделях идентична.

1) Найдите и нажмите на значок разделенного экрана.

Откройте приложение X-431. Найдите значок «Разделенный экран» на нижней панели навигации и нажмите на него, чтобы активировать режим разделенного экрана.

2) Автоматическое разделение на две зоны

Дисплей автоматически разделяется на две независимые рабочие зоны. В левой зоне отображается текущий интерфейс приложения X-431, а в правой открывается панель запуска приложений.

3) Выберите «Недавние приложения» или «Доступ к другим приложениям».

В правой зоне по умолчанию отображаются наиболее часто используемые и недавно запущенные приложения. Коснитесь любого приложения, чтобы запустить его, или коснитесь значка сетки меню приложений в правом верхнем углу, чтобы получить доступ ко всем установленным системным и сторонним инструментам.

Для регулировки ширины зон нажмите и перетащите вертикальную разделительную полосу влево или вправо.

4) Разделение функций внутри приложения

Также можно использовать функцию разделенного экрана для отображения двух внутренних функций в приложении X-431. Например, при устранении неполадок, связанных с активными кодами неисправностей (DTC), нажмите «Поиск кода» или «X-431 FIX», чтобы найти значение кода или мгновенно получить доступ к базе данных по ремонту.

All-New Split-Screen Feature Now on

Если бы я выбирал диагностический инструмент для различных марок автомобилей, мое внимание привлек бы LAUNCH X431 PRO Elite . Он охватывает гораздо больше, чем просто считывание кодов неисправностей, но вот в чем загвоздка: длинный список функций и тысячи записей о марках автомобилей не гарантируют, что необходимые вам функции будут работать именно на вашей машине.

Что имеет значение в реальном применении

Главное преимущество этого устройства — обилие функций.

Считывание кодов — это лишь минимальный набор функций. X431 PRO Elite предлагает более широкие возможности, включая отображение данных в реальном времени, активные тесты, сброс сервисных интервалов, адаптации и кодирование ЭБУ.

• Почему это важно: с помощью одного инструмента вы получаете больше возможностей для диагностики неисправностей и выполнения рутинных работ в мастерской.
• Моё мнение: Именно здесь PRO Elite демонстрирует свои преимущества. Если вы регулярно работаете с приборами разных производителей, эти функции гораздо ценнее, чем у сканера, который просто сообщает о неисправности.

Помните, что доступность функций зависит от автомобиля. Не стоит предполагать, что все опции работают на каждой машине.

Не дайте себя обмануть подсчетом транспортных средств.

В видеоролике представлено 107 079 записей о Volkswagen и 66 561 запись о Opel. Только модель Golf занимает почти 6000 страниц с описанием типов моделей.

Впечатляет? Да. Является ли это достаточной причиной для покупки? Нет.

• Что важнее: поддерживаются ли ваша конкретная модель, год выпуска и блоки управления.
• Моё мнение: огромные базы данных хорошо смотрятся на странице продаж, но они не говорят о том, сможет ли инструмент выполнить необходимое вам кодирование или адаптацию. Проверьте свои автомобили, прежде чем платить.

Демоверсия полезна, но мало что доказывает.

Демонстрационная версия Toyota включает в себя функции быстрой диагностики, считывания кодов неисправностей, сброса кодов и проверки исполнительных механизмов.

Этого достаточно, чтобы продемонстрировать базовый рабочий процесс. Но этого недостаточно для оценки эффективности диагностики в реальных условиях.

• Интерфейс предоставляет доступ к нескольким диагностическим функциям.
• Сброс кода ошибки не устраняет саму ошибку.
• В видеоролике не показано, как эти функции работают на реальном автомобиле.

Я бы рассматривал демоверсию как предварительный просмотр программного обеспечения, а не как доказательство того, чего вы добьетесь на семинаре.

Два года обновлений — это хорошо. Что будет дальше?

В комплектацию X431 PRO Elite входят двухлетние обновления программного обеспечения. После этого, по словам докладчика, стоимость пяти пакетов программного обеспечения составит около 209 долларов, а пакета для одной марки автомобиля — 60 евро.

Это цены, указанные в видео, а не проверенные актуальные цены.

• Для мастерских: поддержание актуальности информации о нескольких брендах может оправдать затраты.
• Для тех, кто занимается ремонтом самостоятельно: если вы в основном работаете с одним автомобилем, платить за расширенное страховое покрытие может быть излишним.

Мой совет прост: учитывайте расходы на продление полиса до покупки, а не через два года, когда вам понадобится более новая страховка на автомобиль.

Обратите внимание на стоимость дополнительных опций.

Планшет поддерживает просмотр веб-страниц и предоставляет доступ к дополнительному оборудованию, включая осциллограф, видеоскоп, блок датчиков и мультиметр. Программное обеспечение для мотоциклов также доступно в интернет-магазине.

Это полезные варианты расширения, но не следует путать совместимость с тем, что входит в комплект поставки. Перед тем как планировать бюджет на полную установку, проверьте дополнительные затраты на оборудование, программное обеспечение и лицензирование.

Что мне нравится и что мешает этому

Сильные стороны

• Полная диагностика системы, данные в реальном времени и активные тесты.
• Программирование, адаптация и сервисные функции в одном планшете.
• В стоимость включены обновления программного обеспечения на два года.
• Автоматический выбор VIN-кода и ручной выбор автомобиля.

Компромиссы

• Размер базы данных транспортных средств не гарантирует наличие необходимых вам функций.
• Демонстрация не позволяет оценить производительность в реальных условиях.
• Плата за продление и дополнительные опции влияют на общую стоимость.

Купил бы я это?

Да, я бы всерьез рассмотрел LAUNCH X431 PRO Elite для автомастерской, работающей с автомобилями разных марок. Сочетание диагностики, активных тестов, адаптаций и кодирования дает ему практическое преимущество перед базовым сканером. Он также заслуживает внимания пользователей, которые самостоятельно обслуживают несколько автомобилей. Но если вы работаете только с одной старой машиной, вы можете переплачивать за покрытие, которое будете использовать редко.

Перед покупкой проверьте две вещи: поддерживает ли она именно ваши автомобили и необходимые функции, и устраивает ли вас стоимость обновления? Это гораздо более разумное решение о покупке, чем подсчет записей в базе данных.

После замены тормозных колодок необходимо настроить антиблокировочную систему тормозов в бортовом компьютере автомобиля, чтобы обеспечить корректную работу электрического стояночного тормоза. В этой статье объясняется, как использовать LAUNCH X431 PAD9 для выполнения функции « Включить электрический стояночный тормоз » на Citroen Jumpy (K0) 2018 года выпуска.

Описание функции:

Эта функция обычно используется в следующем случае: после замены тормозных колодок.

Протестированная модель:

Ситроен — ДЖАМПИ (К0) — 2018 г.

Поддерживаемое оборудование:

Серии X431 PRO , X431 PRO3 , X431 PRO5 и X431 PAD , в настоящее время для демонстрации доступна модель X431 PAD9.

Условия выполнения:

— Уровень заряда батареи в норме, транспортное средство находится в неподвижном состоянии.

- Двигатель выключен.

- Выключатель зажигания в положении «ВКЛ».

- Транспортное средство припарковано на ровной поверхности, колеса зафиксированы противооткатными упорами.

Порядок выполнения работ:

1) Подключите инструмент X431 к диагностическому разъему OBD автомобиля, затем выберите [Локальная диагностика] -> [CITROEN] в приложении X-431. Рекомендуется использовать программное обеспечение Citroen (версия V42.14 или выше).

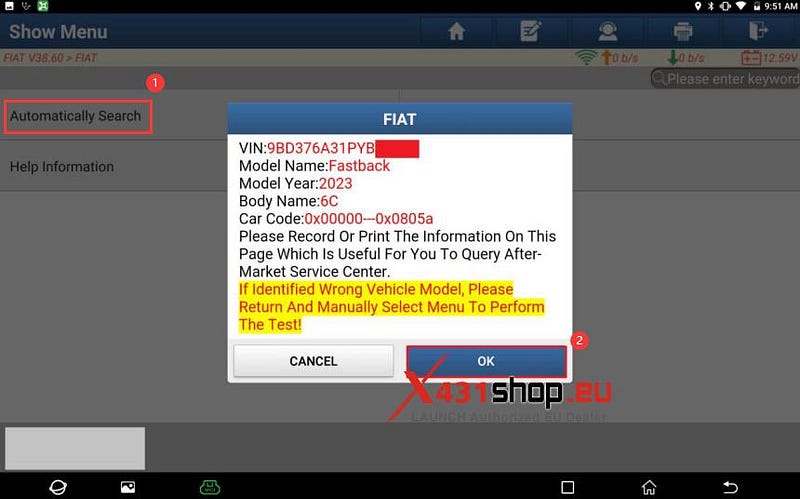

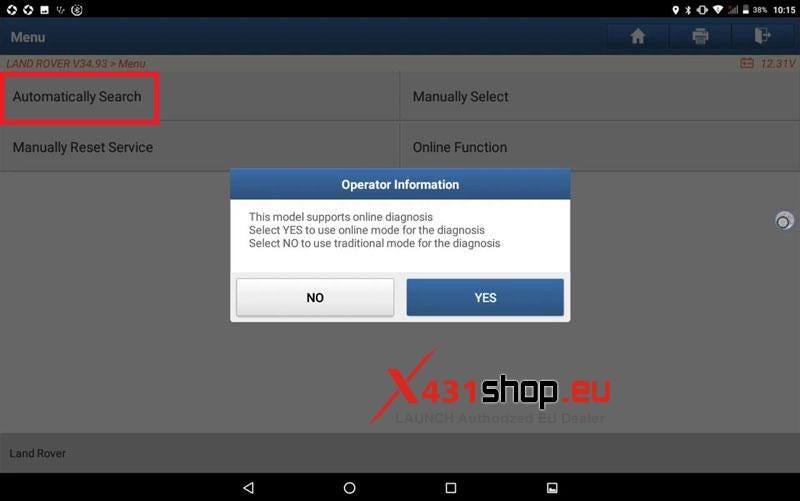

2) Нажмите [Автоматический поиск] , подтвердите информацию об автомобиле и нажмите [ДА].

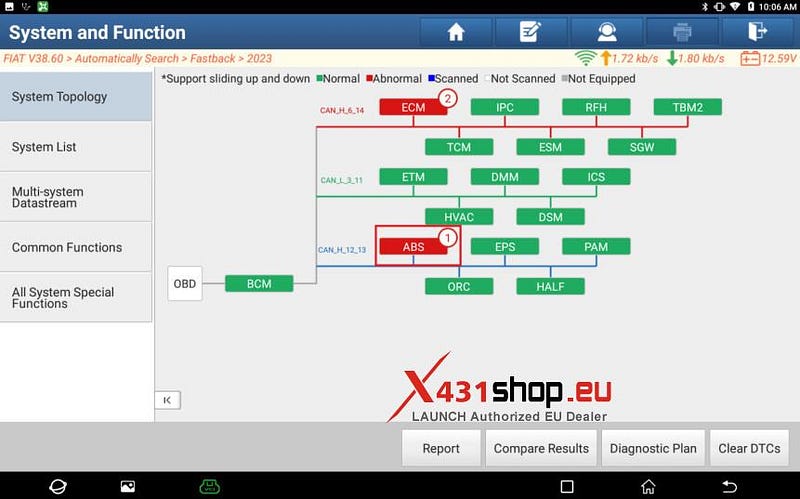

3) В интерфейсе топологической схемы выберите [ESP90 (Антиблокировочная система тормозов)] и нажмите [ENTER].

4) Выберите [Специальная функция] -> [Моторизованные тормозные суппорты] -> [Включить электрический стояночный тормоз] .

ПРИМЕЧАНИЕ : Этот тест исполнительного механизма используется для проверки работы электрического тормозного суппорта.

Если запущен тест исполнительного механизма, необходимо дождаться прекращения его работы, прежде чем запускать следующий тест исполнительного механизма.

5) Нажмите [OK], чтобы применить промежуточное усилие к моторизованным тормозным суппортам.

6) Дождитесь появления на экране устройства сообщения « Процедура завершена. Операция выполнена корректно ». Нажмите «ОК», чтобы завершить операцию.

Все три инструмента — Autel IM608, Yanhua ACDP и CGDI CG100X — могут отключить активную заводскую сигнализацию в ситуациях потери всех ключей (AKL) на автомобилях Jaguar Land Rover (JLR) 2018 года выпуска и старше, но работают они совершенно разными способами (обход OBD/перемычка против прямого подключения модуля/записи в EEPROM).

1. Autel IM508S / IM608 II

Метод:

Подключение модуля дистанционного управления частотой (RFA) через OBDII/перемычку с использованием специальных схем подключения CAN (или кабеля обхода сигнализации Autel JLR).

Схема подключения CAN (типичная): CAN-H (контакт 6) → желтый/оранжевый; CAN-L (контакт 14) → желтый/фиолетовый.

Примечание: Цвет проводов на некоторых модулях может отличаться — CAN-H (контакт 6) может быть зеленым; CAN-L (контакт 14) может быть коричневым.

Путь в меню:

Ручной выбор -> [Модель] -> [Год] -> Смарт-ключ -> Выберите блок управления -> Замена RFA -> Отключить функцию противоугонной сигнализации

Плюсы:

• Процедуру можно выполнить непосредственно с помощью программного обеспечения через интерфейс диагностического планшета.
• При использовании правильной конфигурации перемычек CAN нет необходимости выпаивать микросхемы или считывать/записывать данные на плате.

Минусы:

• Требуется изготовление специальных или специальных перемычек/обходных соединений для подключения к RFA и порту OBDII.

2. Яньхуа ACDP (Модуль 24)

Способ: Прямое подключение по шине CAN к модулю RFA с использованием лицензии ACDP Module 24 (с бесплатным обновлением программного обеспечения) в паре с кабелем PCAN, PTCU или PECU.

Этапы подключения:

• Найдите модуль RFA (не отсоединяйте основной разъем RFA).
• Вставьте белый провод CAN_H в контакт 2 , а зеленый провод CAN_L — в контакт 20 разъема RFA (проверьте схему для конкретной модели).

• Запустите приложение/программу ACDP, перейдите в раздел JLR IMMO -> Программирование смарт-ключа (2018-) -> Замена ключа RFA -> Программирование RFA через OBD -> Отключите противоугонную сигнализацию и следуйте инструкциям на экране.

Плюсы:

• В модуль 24 добавлено бесплатное обновление для обработки активных сигналов тревоги JLR AKL.
• Позволяет избежать разрушительного выпаивания, обеспечивая прямое подключение через целевые контакты CAN на жгуте проводов RFA.

Минусы:

Требуется авторизация модуля 24 и специальные кабели (PCAN/PTCU/PECU).

Эти кабели входят в комплект некоторых модулей ACDP, если у вас есть соответствующий модуль, вы можете использовать их напрямую. В противном случае вам потребуется приобрести кабель отдельно.

• Кабель PCAN : входит в комплект модуля Yanhua 3.
• Кабель PECU: входит в комплект модуля Yanhua 18.
• Кабель PTCU: входит в комплект модуля Yanhua 19 / модуля Yanhua 36.

3. Программы CGDI CG100X

Метод: Прошивка модуля управления кузовом (BCM) / интегрированного чипа шлюза-BCM на стенде/в EEPROM.

Этапы подключения:

• Найдите и подключите 8 проводов к микросхеме BCM (например, EEPROM серии 95128/95X), следуя схеме подключения CG100X.

• Перейдите по пути: 8-контактный чип > 95X > 95128 в программном обеспечении CG100X.
• Считать и сохранить исходные данные микросхемы.

• Запишите измененный/отключенный файл прошивки (полученный через техническую поддержку CG или от проверенного стороннего поставщика, соответствующего конкретному году выпуска модели) обратно в микросхему.

Плюсы:

• Позволяет обойти блокировки сети/OBD в режиме реального времени путем прямой модификации данных EEPROM блока управления кузовом (BCM) на стенде.

Минусы:

• Требуется физическое подключение к плате BCM (пайка 8-проводным разъемом или подключение с помощью зажимов).
• Вам необходимо найти именно тот файл прошивки, который отключает сигнализацию, который подходит для вашей конкретной модели/года выпуска.

Краткое изложение рекомендаций

• Выберите Autel IM608II/IM508S, если вы предпочитаете проводить диагностику/программное обеспечение непосредственно в автомобиле с использованием специальных перемычек CAN для подключения к системе RFA/OBD.
• Выберите Yanhua Mini ACDP, если у вас уже есть программатор ключей ACDP и вы хотите использовать его лицензию модуля 24 и метод обхода жгута проводов/PCAN.
• Выберите CG100X, если вы предпочитаете (или вынуждены) использовать метод программирования на стенде, считывая/записывая данные непосредственно в микросхему BCM EEPROM.

Новые смарт-ключи LONSDOR JL30–01 и JL30–11 поддерживают модели Jaguar и Land Rover как до 2018 года, так и более поздних поколений, обеспечивая прямое копирование данных, переключение на две частоты (315/433 МГц) и быструю генерацию ключей. Вот как использовать JL30–01 и LONSDOR K518 PRO для копирования смарт-ключа для Land Rover Discovery 2019 года.

Необходимые инструменты

Универсальный ключ LONSDOR JL30–01 / JL30–11

Адаптер LONSDOR ADP40

Программатор ключей LONSDOR K518

Сгенерируйте смарт-ключ

• Перейдите в раздел «Создать смарт-ключ» >> Land Rover >> 2018- ID49 433M .
• Вставьте смарт-ключ LONSDOR в слот для карты K518 PRO и нажмите кнопку «Сгенерировать» .
• Дождитесь сообщения об успешном завершении генерации.

Ознакомьтесь с информацией об автомобиле.

• Перейдите в раздел «Иммобилайзер и пульт дистанционного управления» >> «Land Rover» >> Выберите автомобиль >> Land Rover (2018-) >> Копирование ключа (без извлечения KVM-переключателя) >> Прочтение информации об автомобиле .
• Система отображает удаленную частоту 434 МГц и функцию UWB: Нет.
• Выберите «Добавить ключ (без извлечения KVM)» . Эта функция поддерживает копирование ключей на моделях Land Rover и Jaguar, не входящих в систему PEPS, начиная с 2018 года.

Скопируйте ключ, используя любой из способов.

• Следуйте инструкциям на экране: подключите оригинальный ключ к K518 PRO через адаптер ADP40 и нажмите OK. Первый ID соответствует оригинальному автомобильному ключу.
• Первый идентификатор соответствует оригинальному ключу от автомобиля, поэтому выберите второй идентификатор , а затем выберите необходимый способ:
• Ключ LONSDOR: Выберите «Использовать ключ Lonsdor» . Извлеките адаптер ADP40, поместите сгенерированный смарт-ключ LONSDOR плашмя на слот для карты и нажмите «ОК».

• Оригинальный/OEM-ключ: Выберите «Использовать оригинальный/OEM-ключ» . Извлеките оригинальный ключ, подключите OEM-ключ к K518 PRO через адаптер ADP40 и нажмите «ОК».
• Дождитесь сообщения об успешном завершении записи.

Проверка ключевых функций

Заведите автомобиль и убедитесь, что он заводится нормально и основные функции скопированного ключа работают правильно.

Перед первым использованием Korhex Boot Glitch Tool требуется активация. Если вы не можете найти серийный номер, следуйте приведенной ниже инструкции, чтобы быстро завершить процесс активации и получить доступ ко всем функциям Korhex в Flex .

Шаг 1:

Откройте программу Flex на своем компьютере и войдите в свою учетную запись.

Шаг 2:

В интерфейсе Flex нажмите «Служба поддержки» , чтобы открыть пользовательский портал .

Шаг 3:

В пользовательском портале выберите:

Добавить инструмент → KRX02.001 MMS Korhex Tool

Эта опция позволяет связать ваше устройство Korhex с вашей учетной записью Flex ECU Programmer .

Шаг 4:

В процессе активации нажмите:

Введите серийный номер -> Где он находится?

Серийный номер Korhex можно найти в одном из следующих мест:

Вариант 1: Электронное письмо с подтверждением покупки

Проверьте электронное письмо, отправленное компанией Magic Motorsport после завершения покупки Korhex. Серийный номер указан в информации о заказе.

Вариант 2: Счет-фактура заказа

Откройте счет-фактуру, связанную с вашим заказом Korhex. Серийный номер указан непосредственно в документе.

Шаг 5:

Введите серийный номер Korhex и завершите процесс активации, привязав инструмент к вашей учетной записи MMS Flex .

После успешной активации:

1. Вернуться к основному интерфейсу Flex.
2. Нажмите на значок Korhex в меню слева.
3. Программное обеспечение отобразит информацию о вашем устройстве Korhex и доступные функции.

Для просмотра иллюстрированных инструкций по эксплуатации нажмите кнопку «Учебное пособие» в правом верхнем углу интерфейса Korhex .

В этой статье объясняется, как выполнить запоминание нулевого положения датчика на гибридном автомобиле Honda Accord 2023 года выпуска с помощью устройства LAUNCH X431 PRO3 V+ ELITE .

Описание функции:

Эта функция позволяет системе ESB (электромеханическая тормозная система) на автомобилях Honda повторно обучаться нулевому положению датчика после замены узла, датчика давления или связанных с ним модулей.

Протестированная модель:

Honda Accord Hybrid — 2023

Поддерживаемое оборудование:

Серии X431 PRO , X431 PRO3 , X431 PRO5 и X431 PAD , в настоящее время для демонстрации доступна модель X431 PRO3 V+ ELITE .

Условия выполнения:

— Автомобиль остановился, зажигание включено.

- Рычаг переключения передач в положении P.

- Напряжение батареи 12 В выше 10 В.

- В системе электроусилителя тормозов (ESB) отсутствуют коды неисправностей (DTC).

Порядок выполнения работ:

1) Подключите X431 PRO3 к OBD-порту автомобиля, затем в приложении X-431 выберите [Локальная диагностика] -> [HONDA] . Рекомендуется использовать диагностическое программное обеспечение Honda версии V49.90 или выше.

2) Выберите регион для автоматического определения модели автомобиля. Для этого теста выберите регион [США] : Нажмите [16PIN DLC] -> [США] .

3) В интерфейсе топологической схемы выберите [ESB (Электрическая сервотормозная система)] и нажмите [ENTER] .

4) Выберите [Специальная функция] -> [Запоминание нулевого положения датчика] . Подтвердите условия, затем нажмите [ОК] .

5) Дождитесь появления всплывающего сообщения: « Операция успешно завершена ». Затем нажмите [ОК] .

6) Следуйте инструкциям, чтобы выключить зажигание, затем снова включите его и нажмите [ОК] .

После года использования LAUNCH X431 PRO3S+ Elite сэкономил мне время и окупился за счет работ, связанных с обслуживанием тормозов, регулировкой угла поворота рулевого колеса и другими специальными функциями. Для загруженной мастерской возможность программирования по протоколу J2534 добавляет еще больше потенциальной ценности.

Для чего я его на самом деле использовал

Особые функции, которые приносят свои плоды.

Вот функции, которые оказались для меня наиболее полезными за последний год:

• Прокачка ABS и обслуживание электронного стояночного тормоза: используется для ремонта тормозов и отвода задних суппортов во время замены колодок. Эти функции сэкономили мне время на многих работах.
• Программа обучения положению коленчатого вала: использовалась на автомобиле Chevrolet Colorado 2006 года выпуска. Работает как положено.
• Сброс угла поворота руля: Устранена проблема с автомобилем Honda Pilot 2021 года, при которой загоралась подсветка приборной панели, а системы стабилизации, помощи водителю и помощи при торможении переставали работать. Сброс вернул все в нормальное состояние.
• Сброс показаний маслозаливной горловины: удобная функция, экономящая время при работе с автомобилями разных марок.
• Проверка одометра: проверено и работает исправно, хотя я не использовал это в реальных случаях мошенничества.
• Тест баланса мощности: полезен для диагностики вклада каждого цилиндра и пропусков зажигания, хотя в последнее время он мне не требовался.

Наибольшее практическое преимущество для меня обеспечили функции торможения и сброс угла поворота руля.

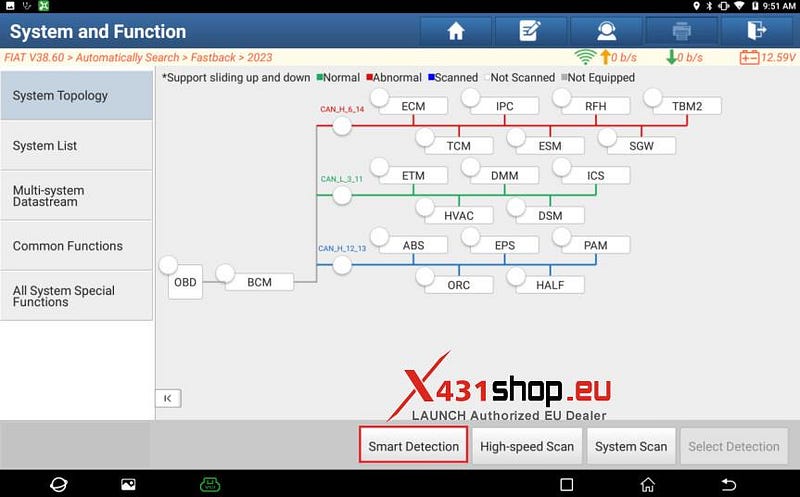

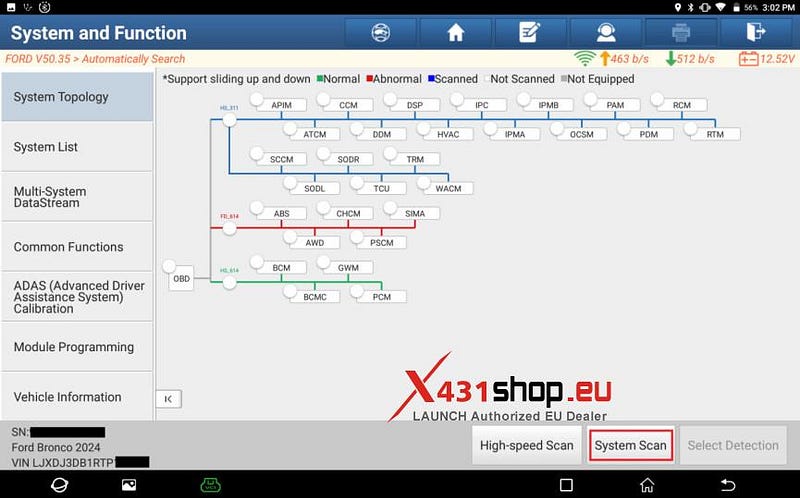

Отображение топологии: лучше, чем большинство из тех, что я использовал.

Я использовал и другие сканеры с функцией построения топологической карты, но X431 PRO3S+ Elite выделяется подробным анализом сети CAN. Это упрощает выявление потенциальных неисправностей связи и электроники. Мне также нравится возможность сразу перейти к отдельному модулю через список систем.

Данные в реальном времени: 12 параметров на одном экране.

Я могу одновременно отображать на графике до 12 параметров данных, отслеживать отдельные графики по цвету и выделять график при необходимости. Переключение между метрическими и имперскими единицами измерения прямо на экране данных — еще одно небольшое, но приятное удобство.

Схемы электропроводки без потери данных в реальном времени

Я могу открыть браузер и проверить ALLDATA или схемы электропроводки, не закрывая диагностическую сессию. Я проверил это на схеме электропроводки блока управления кузовом; схема была понятной, и данные в реальном времени продолжали отображаться в фоновом режиме.

J2534 и дополнения

Модуль J2534 поддерживает программирование автомобилей Toyota, Honda и GM при использовании совместимого программного обеспечения и подписок от производителя. Это может быть полезно при замене блоков BCM, ECM и TCM.

В число совместимых устройств входят программирование TPMS, видеоскоп, мультиметр, осциллограф, программирование ключей, расширенные функции иммобилайзера и диагностика электромобилей. Однако следует учитывать, что некоторые аксессуары и программное обеспечение требуют отдельной покупки.

Обновления и подписки

По моему опыту, считывание VIN-кода происходит быстро и надежно, а обновления программного обеспечения и прошивки VCI также выполняются оперативно. Мне также нравится гибкость подписки, включая ежемесячную оплату и пять вариантов пакетов программного обеспечения, предлагаемых в магазине программ. Цены и доступность могут различаться в зависимости от региона.

Что мне понравилось

• Специальные функции, доказавшие свою полезность в реальных условиях работы.
• Детальное отображение топологии и наглядные графики данных в реальном времени.
• Фоновая диагностика при проверке электрических схем.
• Поддержка J2534 и множество возможностей расширения.
• Быстрые обновления и гибкие варианты подписки.

Что можно улучшить?

• Дополнительное программное обеспечение и аксессуары могут значительно увеличить общую стоимость.
• Для простого чтения кода многие расширенные функции не требуются.
• Перед использованием той или иной функции необходимо проверить наличие страхового покрытия и регистрации транспортного средства.

Купил бы я это снова?

Да, для магазина, где продаются товары разных марок. Я уже окупил затраты на заказы, связанные с его специальными функциями, а возможность работы с J2534 дополнительно повышает ценность программирования модулей. Однако, если вы в основном считываете коды ошибок, я бы посоветовал сэкономить и купить более дешевый сканер.

www.x431shop.eu

21 октября 2026 года были выпущены новые обновления для программного обеспечения иммобилайзера и ЭБУ LAUNCH X431. Они включают общие обновления для устройств X431, а также специальные обновления для XPROG5 . Подробная информация об этих обновлениях приведена ниже:

Часть 1: Содержимое обновления программного обеспечения иммобилайзера X431

Общие обновления, применимые ко всей серии X431:

Nissan V11.26

• Добавлены функции считывания пароля иммобилайзера (путем извлечения чипа), сопоставления ключей и замены модуля управления кузовом (HFM) для Nissan Kicks 2025 года.

MG(SAIC) V10.30

• Добавлена ​​функция сопоставления ключей для MG4X.
• Добавлены функции сопоставления ключей, деактивации и активации блокировки зажигания при наличии алкоголя в крови для электромобиля MG S6.
• JAC V10.50
• Добавлены функции сопоставления ключей для JAC Refine RF8, Refine RH8 PHEV, Yiwei 3, QX PHEV, Xingrui Series 7, пикапа T8 PRO и пикапа T9 EV.

Скачать V10.20

• Добавлена ​​функция сопоставления ключей для Saab 9–2.
• Добавлены функции добавления ключей и сопоставления при потере всех ключей для Saab 9–7.
• Добавлены функции согласования IMMO для Saab 9–3, 9–5 (1997–2010) и 9–5 Sport (2003–2012).

Обновление программного обеспечения IMMO специально для XPROG5 :

(XPROG5) Mercedes-Benz V10.80

• Добавлена ​​функция блокировки ключа для иммобилайзера Mercedes-Benz 4-го поколения.
• Добавлена ​​функция вычисления пароля при полной потере всех ключей и функция сопоставления ключей для W463 (CAN).
• Добавлена ​​функция определения частоты нажатия клавиш.
• Добавлены функции чтения и стирания данных из блока управления трансмиссией (TCU) 3-го поколения.
• Добавлена ​​функция добавления ключа, сопоставления при потере всех ключей и чтения пароля для замка W230 (метод CHIP).
• Добавлена ​​функция сопоставления при потере всех ключей и чтения паролей для 215K / 220K (метод CHIP).
• Добавлена ​​функция считывания ключа замка с помощью чипа.

Программное обеспечение XPROG5 IMMO V12.30

• Добавлена ​​функция генерации беспроводных дилерских ключей для Volkswagen 5C/5D.
• Добавлена ​​возможность чтения/записи ЭБУ двигателя в режиме BOOT для моделей Magneti Marelli 4DF, 4GF, 4GV и 4SF.
• Добавлена ​​возможность чтения/записи в режиме BENCH для блоков управления двигателем Magneti Marelli 4AF, 6JF, 6J0, 7GF, 8F3, 9GV и 10GF.
• Добавлена ​​возможность чтения/записи данных BCM Jaguar с помощью NXP MC9S12XET256.
• Добавлена ​​возможность чтения/записи данных блока управления кузовом (BCM) автомобилей Jeep/Ford с помощью модуля Renesas R7F701056.

Часть 2: Подробности обновления программного обеспечения ЭБУ X431

Программное обеспечение для клонирования ЭБУ X431, версия 10.76

• Добавлена ​​функция сброса протокола 8F3 KWP.
• Добавлена ​​функция клонирования данных для защиты от кражи в Simos18.1.
• Добавлена ​​функция чтения/записи данных в режиме загрузки Simos18.7.

ПРИМЕЧАНИЕ : Приведенное выше содержимое для обновления ЭБУ применимо к XPROG5 / XPROG3 с адаптером для ПК / программатору ЭБУ и трансмиссии X431 .
