Давно хотел приобрести мольберт, но то времени нет, то цены кусаются. Тогда я стал искать схемы или чертежи мольберта в Интернете и... ничего не нашел. Их там нет. Стал смотреть фотки, изучать, и решил сделать его сам.

Сказано, сделано. купил брус, накидал чертеж и сделал. И вы знаете, не плохо получилось.
Мольберт получился очень легкий, складной, разборный и универсальный.
Дело в том, что при изготовлении мольберта основной задачей было сделать его складным, чтобы можно было компактно его хранить и перевозить а второй момент это то, что на мольберте можно было бы рисовать как сидя так и стоя. Т.е. планка на которой стоит холст должна была регулироваться по высоте. Все это у меня получилось, а как получилось судить вам.

Материалы:

Бруски 20х40 мм.
Рояльная петля
Болты 6х50 мм., шайбы, гайки (барашки). х 5 шт.

Сложность 4.
Время работы 1.5 часа.

Пердлагаю вашему внимаю чертеж собственного изготовления. В большом размере чертеж можно скачать в моем блоге.

Для большей эстетики, мольберт можно покрыть марилкой или покрасить лаком.

 Рано или поздно встает вопрос об удобствах при рисовании, скажем так о вашем рабочем месте, если вы рисуете на холсте, или на плоских небольших поверхностях, то мольберт просто вам необходим. На самом деле не такая уж это и дефицитная вещь, в принципе можно найти и по разумной цене, но я решил пойти по другому пути и сделать мольберт именно под себя. Не долго лукавя, просмотрел фотографии в интернете и решил сделать себе треногий мольберт. Накидав на бумаге схему мольберта, прикинув примерные размеры отправился в хозяйственный магазин, там я накупил себе деревянных брусков, петлю, болты, саморезы, барашек и самый простой тонировочный лак, после чего собственно начал процесс изготовления, покраски и сборки. Вот что получилось у меня в итоге!

Сам чертеж мольберта.

Давно не чертил ничего, да и сам чертеж сделал, скажем, на скорую руку в photoshop, а не в чертежной программе как это было в студенческие годы.

Мольберт в разобранном виде.

После всех распилов, сверлений, покрасок, получились у меня следующие детали.

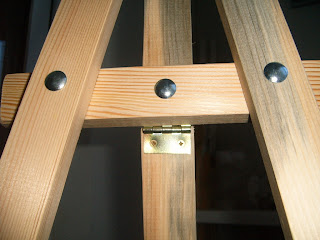

Мольберт в собранном виде.

Мольберт в рабочем состоянии.

Итого затрачено:
Планка 40*18*200 - 4 шт
Планка 30*18*200 - 2 шт
Петля - 1 шт
Болты 8*80 - 6 щт
Болт 8*100 - 1 шт
Шайбы d8 - 10 шт
Барашек d8 - 7 шт
Саморезы

На ножки все же порекомендовал бы использовать чуть потолще планки, 18мм на мой взгляд мало. Мольберт явно не походный получился, но такой мне и нужен был, в принципе уменьшить высоту такой конструкции не проблема, то бишь сделать его более компактным, но тогда необходимо пересчитать размеры ножек и сверловку отверстий в подставке под холст и самих опор.

"Записки аэрографиста"

Деев Илья Владимирович

http://d-tune.ru

Делаем мольберт своими руками.
Как сделать мольберт своими руками?

Дать ответ на этот вопрос помогут наши специалисты компании «Ecodrevo»

Мы будем делать «мольберт тренога».

Данный мольберт тренога напольный, предназначен для демонстраций картин, а так же различных работ выполненных на планшете.
«Мольберт тренога» сделать не сложно, и быстро по времени. При наличии материала и комплектующих «мольберт тренога» реально сделать за 30 минут.
Вот что вам необходимо для изготовления мольберта:

1. Сосновая сухая планка без сучков. Можно использовать другие породы дерева.
   Длина- 1200 мм. Ширина-20 мм. Высота-20 мм. – 3 шт.
   Длина 550 мм. Ширина-20 мм. Высота-20 мм – 1 шт.
   Длина 550 мм. Ширина – 40 мм. Высота-20 мм – 1 шт.
2. Оконный штапик длиной- 550 мм. -1шт.
   Он будет служить бортиком нижней опорной планки.
3. Мебельный винт. Длина- 90 мм. Диаметр-5мм. -2шт.
4. Барашки. Диаметр – 5мм. -3шт.
5. Шайбы.15*12 мм – 3шт.
6. Наждачная бумага зернистостью 150-180. Тонкая.
7. Маленький тюбик клея ПВА или клей по дереву.
   Вот это все, что вам нужно приобрести для изготовления «мольберт тренога».
   А так же вам понадобиться инструмент, дрель и ножовка по дереву.

Возьмем одну планку длиной 1200 мм. С одного конца планки с двух сторон ножовкой сделаем срез. (См. ниже на фото)
Все деревянные планки обработаем наждачной бумагой.
На планку длиной 550 мм. Шириной-40 мм. Высотой-20 мм. Наложим штапик и предварительно нанесем слой клея ПВА. Далее положим под пресс для хорошего склеивания деревянных изделий.
(См. ниже на фото)
И последняя операция перед сборкой мольберта.
Высверливаем отверстия на планках. Диаметр отверстий 5 мм. И пять отверстий.
На планках:
Длиной — 1200 мм. Шириной-20 мм. Высотой-20 мм. – 3 отверстия. (с одного верхнего конца планки)
Длиной 550 мм. Шириной-20 мм. Высотой-20 мм – 1 отверстие. (середина планки. )
Длиной 550 мм. Шириной – 40 мм. Высотой-20 мм – 1 отверстие. (середина планки. )
(См. ниже на фото)

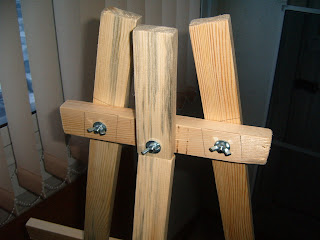

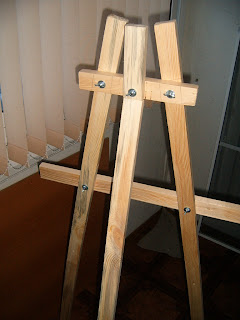

Далее скрепляем винтами и накручиваем на винты шайбы и барашки.

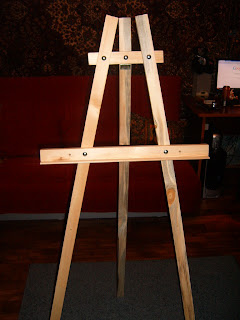

Вот вы и сделали мольберт своими руками.
