Инструкция по отключению слежения за уровнем чернил в картриджах принтеров Canon

Картриджи современных принтеров Canon оснащены электронными чипами, которые предназначены для приблизительного слежения принтером за уровнем оригинальных чернил, а также для того, чтобы сделать невозможной повторную заправку. Эти чипы, в принципе, возможно перепрограммировать, но если вы устанавливаете их на картриджи СНПЧ, в этом нет никакого смысла, так как нужно будет постоянно доставать картриджи из принтера и перепрограммировать их. Намного проще отключить слежение принтера за уровнем чернил.

Когда чернила в одном из картриджей заканчиваются, принтер выдает предупредительное сообщение, при этом предлагает прервать или продолжить печать (рис. 1-2). Вам необходимо нажать кнопку ОК в этом окне или кнопку «Стоп/сброс» (красный треугольник в кружке) на передней панели МФУ (Фото 1-3), после чего печать на некоторое время возобновится.

После полного окончания чернил в одном из картриджей принтер выдаст повторное сообщение с предложением заменить чернильницу (рис. 3-4). Для МФУ с интегрированными картриджами (например, PG-37, PG-40, PG-510, CL-38, CL-41, CL-511) достаточно нажать кнопку «Стоп/сброс» (красный треугольник в кружке) на панели принтера примерно на 10 сек., после чего слежение за уровнем чернил в этом картридже будет отключено.

Для принтеров с раздельными чернильницами (например, CLI-8, PGI-5, CLI-521, PGI-520) необходимо последовательно ответить на несколько вопросов, которые будут появляться на экране монитора, нажатием соответствующих кнопок (рис. 3, 5).

В конце, после запроса на экране монитора (рис. 6), необходимо нажать кнопку "Стоп/Сброс" для МФУ или кнопку "Возобновление/Отмена" для принтеров примерно на 10 секунд (фото 1-3). Кнопка обозначена треугольником в кружке. Ее месторасположение на панели вы можете узнать в инструкции к вашему принтеру.



Отключение слежения за уровнем чернил необходимо выполнить отдельно для каждого картриджа, по мере их окончания. Печать при этом не блокируется, и это никак не скажется на качестве печати. Ваша задача будет заключаться в своевременном наполнении емкостей-доноров СНПЧ чернилами, или, если Вы используете перезаправляемые картриджи, в том, чтобы следить за наличием чернил в картриджах, не допуская полного их опустошения.

В некоторых системах непрерывной подачи чернил используются чипы оригинальных картриджей Canon (например, CLI-8, PGI-5). Для установки этих чипов на картриджи СНПЧ их необходимо, в первую очередь, снять с оригинального картриджа и прикрепить на картридж системы (детально описано в инструкции по установке СНПЧ). Чипы других картриджей (таких как, PG-37, PG-40, PG-510, CL-38, CL-41, CL-511) невозможно снять и перепрограммировать, поэтому они используются вместе с картриджами для изготовления СНПЧ.

Если объемы печати у Вас не очень большие, и Вы не планируете использовать СНПЧ, можете самостоятельно заправлять эти картриджи.

Секрет правильной установки СНПЧ

Первое знакомство с системой непрерывной подач чернил (СНПЧ) вызывает глубокое уважение к гидравликам и другим ученым мужам, славной когорты инженеров. У меня поначалу, СНПЧ вызывало чувство чего-то чрезвычайно сложного. Витиеватое переплетения трубок в компании причудливых сосудов, да еще и тайные платки с электроникой, выглядят игрушками изобретателя или волшебника, который таинственным образом заставляет принтера покорно питаться без претензий к хозяину, напрочь забыв о своем вечном попрошайничестве купить ему новые картриджи.

Так вот что придумали инженеры, – заставить струйные принтера питаться из больших баночек с чернилами и при этом выдавать качество печати ничуть не хуже, чем при печати с родными картриджами от своего производителя.

Когда более внимательно начинаем присматривается к СНПЧ, все начинает проясняться и невольно думаешь: „Все просто, как же я не додумалась до этого раньше!”. Поэтому, откинув ложные страхи, посмотрим на СНПЧ изнутри и разберемся, как она работает.

Рис. 1. Схема конструктивных элементов СНПЧ

Основные части СНПЧ, - это емкости с запасом чернил (доноры), трубопровод, транспортирующий чернила к печатающему узлу (шлейф), емкости передающие чернила печатающей головке (ПГ) и в зависимости от принтера, комплект авточипов.

Сосуд-донор 1, содержит в себе запас чернил 3 (см. рис.1) для принтера. Он представляет собой сосуд Мариотта, но не будем глубоко вникать в работы великих физиков, и скажем только то, что он обеспечивает подачу чернил через трубку 4 с постоянным давлением, независящим от количества остатка чернил в доноре. Благодаря трубке-воздуховоду 2 такая чудо-баночка, в не зависимости от того сколько в нее залито, выдает медленное равномерное вытекание чернил, иначе говоря, постоянное стабильное малое давление на выпуске. Это чрезвычайно важно для работы принтера и его питания.

Доноры соединены с печатающим узлом принтера гибким шлейфом, по которому передаются чернила вашему ненасытному помощнику. Шлейф выглядит всегда красочно, он может быть склеен из 4, 5, даже 6 и 8 трубок, в которых переливается чернила разных цветов. Если посмотреть на работающий принтер с открытой крышкой, то становится ясно, что этому трудяге досталась несладкая доля. Он постоянно извивается, послушно следуя за кареткой принтера, все время циклично складываясь и распрямляясь.

Из шлейфа 5 (см. рис.1), чернила поступают через приемный патрубок 6 в емкость 7, установленную непосредственно над печатающей головкой 8. Именно из емкости 7 ПГ принтера питается.

На полях Интернета периодически разгораются до сих пор непримиримые баталии по поводу этих емкостей, запитывающих непосредственно ПГ. Они могут быть картриджами, капсулами или демпферами, по имени которых и называют модель СНПЧ соответственно, - картриджными или капсульными, например. Не буду соперничать со сторонниками тех или иных систем, дабы не быть обвиненной в приверженности к какому либо лагерю поклонников, а остаться просто сторонником применения СНПЧ.

Авточипы предоставляют информацию процессору принтера, что у него с питанием все нормально и он может продолжать печать. Если быть точнее, то передается информация о соответствии картриджа оригинальному, что уровень чернил в картридже достаточен, якобы используются оригинальные чернила, да и картридж установлен новый. Вот таким образом эти заботливые няни убаюкивают внимательность и настороженность принтеров к своим расходным материалам.

Такова, в быстром рассмотрении, конструкция СНПЧ, по существу правильно согласованная система сообщающихся сосудов, но выполненная качественно и лишенная изъянов, чем и обязаны мы когорте энтузиастов, прошедших тернистый путь ошибок и достижений.

Нельзя обойти стороной важность правильной установки доноров пользователями при эксплуатации струйного принтера, оборудованного СНПЧ. Зачастую при расположении группы доноров в неправильном положении, следуют звонки к нам в сервис с призывами помощи или разочарованными сообщениями, что принтер не печатает или даже коварно пролил чернила на стол. Чтобы избежать такого, необходимо внимательно изучить инструкцию по эксплуатации, а главное не устанавливать доноры на книжки, подставки или другие полочки, или вообще положить их на бок.

Главное правило, - емкости-доноры должны стоять вертикально на одной поверхности с принтером, не ниже и не выше, обращаю внимание - на одном столе, рядом с принтером. И конечно же не дожидайтесь окончания чернил, не допускайте завоздушивание системы. А опыты по смешиванию цветов приведут к тому, что Ваш принтер превратится из цветного, в инвалида, печатающего только серым цветом.

Рис 2. Схема уровневого баланса СНПЧ

На анимированном рисунке 2 показаны варианты расположения донора по отношению к уровню печатающей головки (ПГ). Если быть откровенной, то играет роль даже не уровень расположение емкости-донора, или его выпускной трубки, а уровень кончика трубки-воздуховода 2 (см. рис.1).

Именно его взаимное расположение с уровнем площадки сопел ПГ 8 (см. рис.1) определяет нормальную работу принтера. В идеально случае это нахождение кончика воздуховода и площадки сопел на одном уровне (поз.1, рис.2). При этом давление в ПГ нулевое. Однако такого трудно достигнуть в реальной эксплуатации, из-за колебаний температур и атмосферного давления. Однако это тема для отдельной, фундаментальной статьи.

Если располагать воздуховод глубже, ниже уровня площадки сопел ПГ, то до определенного предела силы поверхностного натяжения в дюзах ПГ еще удерживают чернила (поз.2 рис.2). Именно так и работают многие СНПЧ. Но более это передела, отрицательное давление, возникшее в результате перепада высот, преодолевает силы поверхностного натяжения и ПГ завоздушивается (поз.3 рис.2). Принтер начинает полосить и далее может начать печатать безрезультатно, остаток чернила при этом стремится перетечь в донор.

При расположении кончика воздуховода выше площадки сопел ПГ, силы поверхностного натяжения могут до определенного предела удержать (поз.4 рис.2) чернила в ПГ. Но при превышении его, поднимая далее уровень забора воздуха (кончика воздуховода), избыточное давление, вызванное разностью уровней заставляет чернила прорваться через барьер (поз.5 рис.2), и с веселым настроением пролиться внутрь принтера и далее на его подставку.

Вот такова действительная ситуация во взаимном расположении доноров и принтера. Надеюсь, эта статья прольет правду, а не чернила начинающим пользователям СНПЧ.

Долгой и надежной работой отплатит Вам СНПЧ при внимательном и грамотном отношении к ней.

Canon PIXMA MP270 – меньше сотни за все

Articles, Canon, Printers tests

Автор: Сергей Вервейко
Дата: 04/11/2009

У нас на тестировании уже успели побывать две модели обновленной серии Canon PIXMA MP - MP490 и MP640. Обе можно к устройствам среднего класса, только первая находится на границе с бюджетным сегментом, а вторая ближе к дорогим моделям. В этот раз на тестирование попало одно из самых доступных МФУ серии MP - модель Canon PIXMA MP270, которая оснащена 4-цветным принтером, сканером и поддерживает режим копира. Кроме того, предусмотрен порт подключения камеры в режиме прямой печати, что, собственно, и отличает модели MP270 и MP250, поэтому данный материал касается обеих моделей. В отличие от более дорогихМФУ, встроенного дисплея в MP270 нет, а вместо него используется система индикации, состоящая из светодиодов и одного 7-сегментного индикатора.

Технические характеристики, заявленные производителем

Комплект поставки

На тестирование был предоставлен рекламный образец, так что комплект поставки включал лишь само МФУ. В комплект коммерческой поставки также входят кабель питания, инструкция, краткое руководство, а также диск с дополнительным софтом и драйверами. К слову, о драйверах - логотип "Windows 7" на коробке свидетельствует о том, что устройство полностью поддерживается данной ОС. Предыдущие опыты с МФУ Canon показали, что в ОС Windows 7 при использовании стандартных (поставляемых в комплекте) драйверов может быть не определен модуль сканера, но отчаиваться не стоит, ведь на сайте сервисной поддержки Canon доступны как обычные драйверы MP driver 1.00, так и драйверы для новейшей ОС компании Microsoft - MP Driver 1.01, которые подходят не только для Windows 7, но и для Windows XP SP3. Поэтому при тестировании использовались драйверы именно версии 1.01.

Внешний вид

Внешне устройство невероятно похоже на побывавшую недавно на тестировании модель MP490 - светло-серый пластик корпуса с черными вставками и выпуклые боковые панели, из-за которых устройство, как и более продвинутая модель, похоже на элемент кухонного интерьера. Все же, модели с вогнутыми стенками смотрятся более утонченными, хотя оценка дизайна всегда субъективна, и кому-то дизайн MP270 может прийтись по вкусу. Впрочем, на этом претензии к корпусу заканчиваются. Несмотря на то, что поверхность корпусных панелей гладкая и блестящая, из-за светлой расцветки царапины, мелкие потертости или отпечатки на корпусе совершенно незаметны. Качество сборки неплохое, но некоторые панели имеют небольшой люфт креплений, что не критично для стационарного устройства, но все же стоит отметить.

Спереди находится откидной приемный лоток с небольшой раскладной секцией, необходимость в которой возникает лишь при печати в черновых режимах, когда листы бумаги вылетают на достаточно большой скорости. Чуть правее находится стандартный разъем USB, предназначенный для подключения фотокамер в режиме прямой печати. Данный порт - единственное, что отличает модели MP270 и MP250.

Тыльная сторона пустует.

По бокам функциональных элементов также немного: слева находится разъем подключения внешнего питания (110-240 В), а справа - разъем USB (тип B-F).

Сверху большую часть корпуса занимает крышка сканера, левее которой установлена панель управления с простейшим сегментным индикатором зеленого свечения, а в задней части находится односекционный податчик бумаги.

Подключение

Несмотря на то, что модель недорогая, кроме стандартного разъема подключения к ПК предусмотрен разъем USB (тип A-F), предназначенный для подключения камер в режиме PictBridge. К данному разъему можно подключить и другие мобильные устройства, разумеется, если данными устройствами поддерживается режим прямой печати.

Сканер

Модуль сканера установлен в верхней части корпуса, а его крышка является основной верхней корпусной панелью. Крышка изготовлена из довольно тонкого пластика, который легко гнется при давлении, а от сильного изгибания спасают лишь ребра жесткости, которые также особой прочностью не отличаются. Крышка фиксируется лишь в крайней позиции, но для столь доступной модели это трудно назвать недостатком. Как и в большинстве других моделей МФУ серии Canon MP петли крышки подвижные, что позволяет поднять ее на 17 мм для сканирования разворотов журналов и не слишком толстых книг.

Слайд-модуль аналогичен тому, что установлен в недавно протестированной модели MP490 - тот же CIS-датчик и такое же оптическое разрешение в 1200х2400 dpi. Для столь недорогой модели это вполне неплохой показатель, особенно если вспомнить, что максимально оптическое разрешения сканера модели со схожей стоимостью, MP190, составляет лишь 600x1200 точек на дюйм.

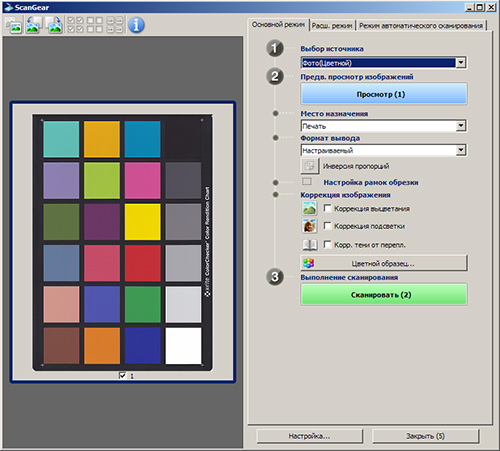

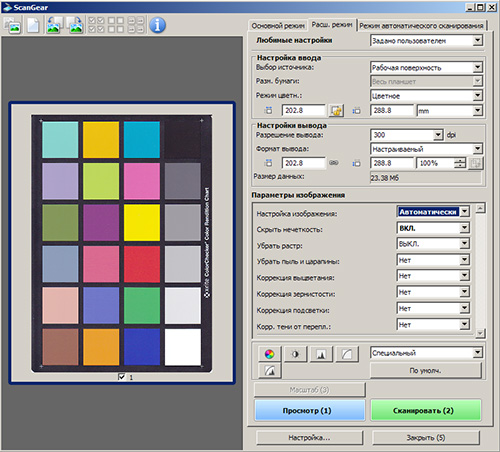

Программа управления модулем сканера ScanGear нам уже хорошо знакома и не претерпела практически никаких изменений. Впрочем, подобная практика свойственна не только Canon, но и другим производителям первого эшелона. Это не удивительно, ведь привыкнув к интерфейсу программы одного производителя, желания перейти на продукцию другого становится меньше, и даже для опытных пользователей данный фактор далеко не последний. Предусмотрено три режима настроек - полностью автоматический режим, основной режим с возможностью выбора источника и последующей обработки (печать, отображение изображений, OCR), а также расширенный режим, который позволяет изменять массу параметров, начиная от разрешения и заканчивая настройками тона и цветового баланса. Кроме того, в расширенном режиме можно создавать профили настроек, причем количество создаваемых профилей неограниченно.

Для просмотра изображения нажать на миниатюре.

Тестирование

Для оценки цветового охвата сканера использовалась калибровочная таблица Munsell Color Checker.

Таблица была отсканирована с разрешением 600 dpi и выключенной цветокоррекцией, после чего сохранена в формате TIFF без сжатия. Основываясь на идеализированной модели проверочной таблицы, был построен цветовой профиль, который позволил построить графики цветового охвата в системе Lab для координат ab при L, равном 25, 50 и 75. На изображениях желтая кривая - график цветового охвата тестируемого сканера, белая - стандартное цветовое пространство sRGB

Скоростные показатели

Для оценки скоростных характеристик сканировался лист формата А4 с различными настройками цвета и разрешения. Ниже приведена таблица полученных результатов. Стоит отметить, что при длительном отсутствии активности сканер засыпает, и лампа подсветки отключается, а при последующем возобновлении работы на подготовку к работе и прогрев лампы требуется около 4 секунд, что довольно быстро. Предварительное сканирование занимает 5 секунд.

Результаты приведены в секундах.

Шум

Уровень шума измерялся на расстоянии 50 см от геометрического центра лицевой панели устройства. При предварительном сканировании и во время обратного хода каретки уровень шума достигает 53,7 дБА, поэтому, независимо от разрешения сканирования, при обратном ходе каретки уровень шума достаточно высок. Уровень шума непосредственно при сканировании измерялся для трех наиболее часто используемых разрешений - 150 dpi, 300 dpi и 600 dpi. Для удобства восприятия результаты объедены в таблицу.

Результаты указаны в дБА.

Принтер

Начинка печатающей части устройства мало отличается от более дорогой модели MP490. Canon PIXMA MP270 - это обычный 4-цветный (CMYK) принтер. Недостаток конструкции такой же, как и у упомянутой более дорогой модели - единый картридж для трех цветных чернильниц, что негативно сказывается на стоимости эксплуатации. Но стоит признать, что этот картридж сравнительно недорог. Автономный режим печати возможен лишь при подключении мобильных устройств, поддерживающих режим прямой печати, поэтому настроек тут немного. Зато запуск сервисных процедур (вроде печати шаблона проверки или чистки засоренных сопел) возможен и в автономном режиме, но тут нужно помнить, что полноценного дисплея нет, и установлен лишь 7-сегментный индикатор, который отображает символ выбранной процедуры, поэтому поначалу приходится обращаться к инструкции.

Настройки печати разделены на пять вкладок - "Быстрая установка", "Главная", "Страница", "Обработка", "Обслуживание". В общем, владельцы принтеров и МФУ Canon нового тут ничего не найдут, а вот для пользователей, не имеющих опыта общения с печатающей техникой Canon, приведем несколько снимков окна настроек печати.

Тестирование

Для оценки цветового охвата принтера использовался спектроколориметр Datacolor 1005, входящий в комплект Spyder3Studio. При помощи данного прибора была построена пара ICC-профилей - для обычной офисной бумаги плотностью 80 г/м? и глянцевой фотобумаги Canon GP-501 170 г/м?.

На базе профилей для всех использованных типов бумаги и картриджей был построен график цветового охвата для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На графике: желтый график - офисная бумага, зеленый - бумага Canon Glossy Photo Paper GP501, а также для возможности сравнения приведен белый график стандартного цветового пространства sRGB.

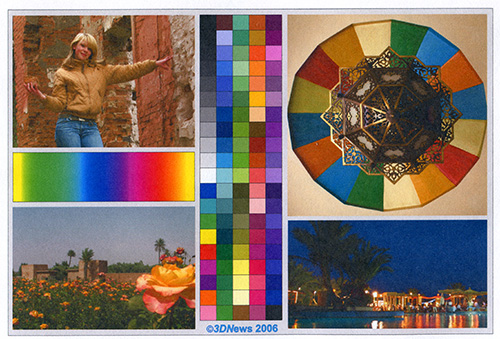

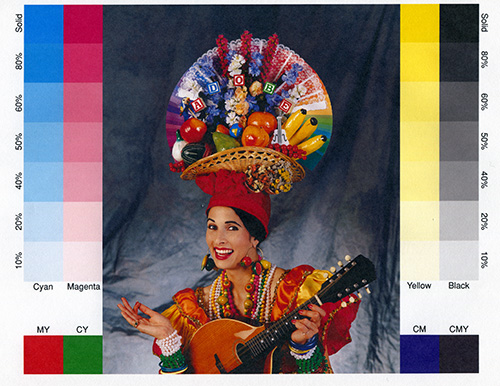

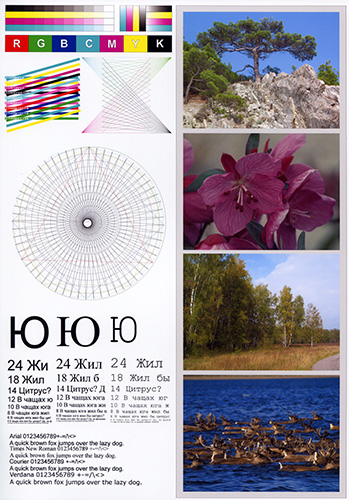

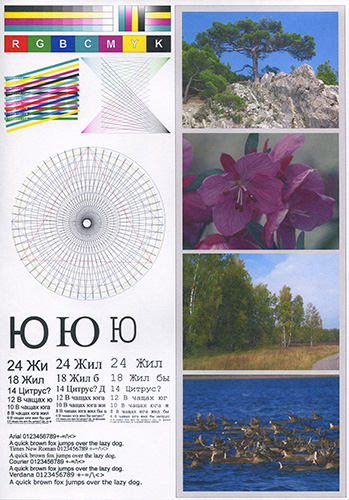

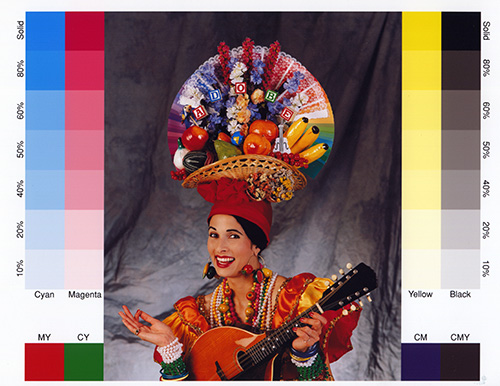

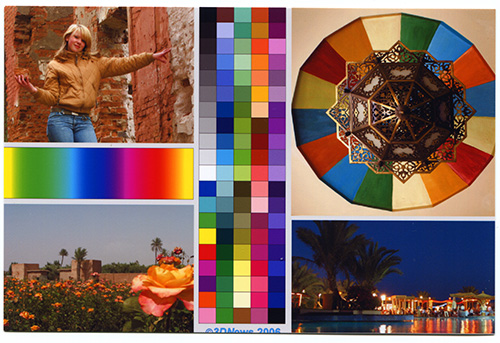

Стандартные тестовые шаблоны 3DNews были распечатаны на тех же типах бумаги, что и при оценке цветового охвата. Тестовые шаблоны отсканированы с разрешением 600 dpi и сохранены в программе Adobe Photoshop в формате JPEG с минимальным сжатием.

* Для просмотра полноразмерного изображения нажмите на миниатюре.

Примеры снимков

Скоростные показатели

Для проверки "скорострельности" было распечатано 10 листов текстового шаблона, полностью заполненного словом "Тест" (шрифт - Times New Roman, кегль - 12, межстрочный интервал - стандартный). В быстром режиме печати при полном заполнении страницы словом "Тест" среднее время печати страницы без учета времени подготовки к печати составило 8,6 секунды. При частичном заполнении в 20, 15 и 10 строчек среднее время печати одной страницы составило 4,3, 3,8 и 3,2 секунды соответственно. Результаты в данном режиме полностью повторяют результаты более дорогого MP490. При печати в режиме "стандарт" скорость печати падает незначительно, и при полном заполнении тестового шаблона страница выходит за 9,8 секунды, а при частичном заполнении в 20, 15 и 10 строчек - за 4,8, 4,1 и 3,7 секунды, что лишь незначительно отличается от результатов все того же MP490. Эту разницу можно смело списать на погрешность измерений. Качество печати текста в режимах "быстро" и "стандарт" мало отличается, и при оценке на глаз разница едва заметна. Ниже приведены фрагменты отпечатков, сделанных в режимах "быстро" и "стандарт" на обычной офисной бумаге плотностью 80 г/м?.

При печати фото в максимально доступном качестве с активированным режимом печати без полей формат А4 выходит за 224 секунды, а карточка 10х15 см - за 95 с без учета времени подготовки. И снова точное повторение результатов модели MP490.

Шум и вибрация

Каретка с печатающей головкой и чернильницами достаточно легкие, из-за чего во время печати раскачка корпуса и вибрация небольшие - МФУ можно смело устанавливать даже на шаткий стол. Как и при сканировании, замер осуществлялся на расстоянии 50 см от геометрического центра лицевой панели устройства. Уровень шума при подготовке к печати в пиках достигает 66,4 дБА и не изменяется даже при установке тихого режима работы. При фотопечати на носителе 10х15 см уровень шума изменяется в пределах 45,7-47,0 дБА, а при использовании формата носителя А4 - 45,8-47,6 дБА. При печати текста уровень шума самый высокий и составляет 51,8-61,3 дБА. Установка тихого режима позволяет снизить уровень шума ниже 49,8 дБА; стоит отметить, что данный барьер не преодолевается даже при захвате и выбросе листов, которые в обычном режиме в пиках достигают 62,3 дБА и 64,4 дБА, соответственно.
