Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления - расширительный бак, синие для вoдоснабжения - гидроаккумулятор. Так ли это? В статье мастер сантехник расскажет, чем же отличается бак на отопление от бака на водоснабжение.

Разбираемся в особенностях конструкции



В магазинах бытовой техники порой можно услышать невероятные вещи – например, что между гидроаккумулятором и расширительным баком нет никакой разницы, кроме цвета: одни синие, другие красные. Тогда зачем понадобилось окрашивать два одинаковых агрегата в разные цвета, если они взаимозаменяемы?

Что такое гидроаккумулятор



Из названия гидроаккумулятора можно догадаться, что с его помощью прежде всего запасают воду, но он также выполняет и другие функции. Например, демпфирует гидроудары и сглаживает колебания напора, возникающие в процессе работы насоса. Кроме того, он сокращает количество включений насоса, что может значительно продлить его срок эксплуатации.



Рабочий цикл гидроаккумулятора прост, насос закачивает в него воду и отключается когда давление на реле достигает максимально допустимого значения. Следующее включение насоса происходит когда в результате водозабора давление на реле падает до значения, установленного как минимальное.



Эта схема позволяет понять порядок подключения гидроаккумулятора к сети водоснабжения с погружным насосом

Важно отметить, поскольку в качестве рабочей среды в такой системе используется питьевая вода, она не должна соприкасаться с металлическими деталями корпуса, которые могут ржаветь.



Кроме того, мембрана в гидроаккумуляторе должна быть более износостойкой, чем в расширительном баке из-за значительно более интенсивной деформации и близкого размещения насоса.

Что такое расширительный бак в системе отопления



Его название также говорит само за себя, он призван компенсировать тепловое расширение воды в системе отопления. Отсутствие в замкнутых системах расширительного бака неизбежно приводило бы к превышению максимально допустимого давления и протечкам даже при незначительном повышении температуры.



Если воду с температурой 0 °C разогреть до 100 °C, её плотность станет меньше, из-за чего объём увеличится примерно на 4,3%. Без учета деформации труб и других элементов системы увеличение температуры на один градус повышает давление на 3 бара.



Расширительный бачок должен быть способным работать в условиях высокой температуры. Кроме того, он должен иметь достаточный размер для размещения всего избыточного объема теплоносителя. Как правило, это около 15-20% всего объема теплоносителя при комнатной температуре.

Чем отличается гидроаккумулятор от расширительного бака



Принципиальное различие между гидроаккумулятором и компенсационным баком определяется функциональностью. Гидроаккумулятор предназначен для защиты систем водоснабжения, расширительный бак – для компенсации теплового расширения теплоносителя в системе отопления. Разные задачи предъявляют к конструкции агрегатов разные требования, поэтому не стоит обманываться внешним сходством.

В обоих случаях регулировка давления осуществляется с помощью эластичной мембраны и воздушной камеры, газ в которой находится под давлением и стремится заполнить собой весь объем корпуса. Тип этой мембраны также является одним из отличий между расширительными баками и гидроаккумуляторами.

Для изготовления мембран используют разные материалы:

•
  Синтетические резины рассчитаны на эксплуатацию при температурах от -10 до 120°C;


•
  У каучука диапазон рабочих температур на порядок меньше – от -10 до 70°C.

По свойствам мембран можно сделать вывод о допустимых сферах применения агрегатов.

Можно ли использовать гидроаккумулятор вместо расширительного бака



Если коротко — нет. Гидроаккумулятор и расширительный бак разница между которыми на первый взгляд не очевидна, не являются одинаковыми устройствами! Их нельзя использовать вместо друг друга или менять местами. Это очевидно, если принять во внимание разное назначение, особенности конструкции. К чему же может привести путаница:

•
  Снижение качества питьевой воды. В гидробаке установлена мембрана из безопасных для здоровья материалов, жидкость контактирует только с ней. В расширительном бачке вода постоянно соприкасается с металлическими стенками, что не критично для системы отопления, но неприемлемо для питьевого водопровода. Через некоторое время из вашего крана может начать течь ржавая вода или жидкость с отчетливым запахом резины.


•
  Преждевременная поломка бака. Если температура системы превышает рекомендуемые параметры, внутренний эластичный элемент в скором времени лопнет. Кроме того, мембраны для гидроаккумулятора и расширительного бака изготавливают из разных по составу и растяжимости материалов, что также способствует поломкам при возникновении путаницы.


•
  Неисправности отопления/водопровода. Поскольку вода в расширительный бак и гидроаккумулятор поступает с разных сторон, а само оборудование рассчитано на разное давление, это непременно скажется на работе всей системы. Результатом может стать серьезная авария.

Итак, гидроаккумулятор вместо расширительного бака (и наоборот) устанавливать категорически не рекомендуется. Каждый вид оборудования приспособлен для решения узкого круга задач. Путаница в лучшем случае приведет к поломке мембранного резервуара, в худшем — к разгерметизации труб, поломке водяного насоса или котла. По этой причине необходимо внимательно выбирать и не менее внимательно устанавливать оборудование.

Как выбрать



Отличить одно устройство от другого в магазине достаточно легко самостоятельно. Нужно оценить информацию, приведенную на шильдике или в карточке товара (для интернет-магазинов).



Давление. Модели для системы водоснабжения могут быть рассчитаны на давление до 10 бар, для отопления — до 3 бар (предварительное значение 1,5 бара).



Температура. Баки для водопровода выдерживают до 70 градусов или даже меньше (если предназначены для монтажа в составе холодной магистрали). Отопительные приборы рассчитаны на жидкость, нагретую до 100–120 градусов.



Обратите внимание, что традиционно модели для системы водоснабжения красят в синий цвет, а баки для отопления — в красный. Но ориентироваться только на цвет не следует! Цвет бака зависит исключительно от предпочтений производителя и может быть любым. При покупке четко указывайте, какое оборудование вам необходимо, дополнительно проверяйте его наименование и характеристики на шильдике, в сопроводительной документации (паспорте) товара.

Видео

В сюжете - Чем отличаются расширительный бак и гидроаккумулятор

В продолжение темы посмотрите также наш обзор Как Выбрать Расширительный Бак для системы отопления

Источник

Гидроаккумулятор — необходимый элемент для закрытой системы водоснабжения в любом частном доме. Чтобы правильно подобрать и использовать такой накопитель, не помешает изучить как устроен, как работает гидроаккумулятор и какие они бывают. Разобраться нам поможет опытный мастер сантехник.

Как работает гидроаккумулятор

Конструкция гидроаккумулятора проста, как и все гениальное. В корпус металлического бака вставлена резиновая прокладка конической, грушевидной или другой формы. Прокладку или мембрану чаще всего изготавливают из бутила, который обладает значительным запасом прочности и устойчив к постоянному растяжению и воздействию воды.

Этот материал также характеризуется высокими антибактериальными свойствами и соответствует всем гигиеническим нормам. Вода, поступающая в емкость, удерживается этой прокладкой, со стенками металлического корпуса она не контактирует. С оборотной стороны корпуса установлен ниппель, который позволяет закачивать внутрь емкости воздух.

Вода и воздух разделены прокладкой. Подкачивая или стравливая воздух, можно регулировать давление, которое он оказывает на воду. В результате вода поступает в систему под давлением, а это обеспечивает необходимый напор.

Обязательный для гидроаккумулятора элемент — манометр, с помощью которого контролируют текущее давление в емкости. Оптимальными показателями давления в воздушном отсеке гидроаккумулятора считаются 1,5-2,0 атмосферы.

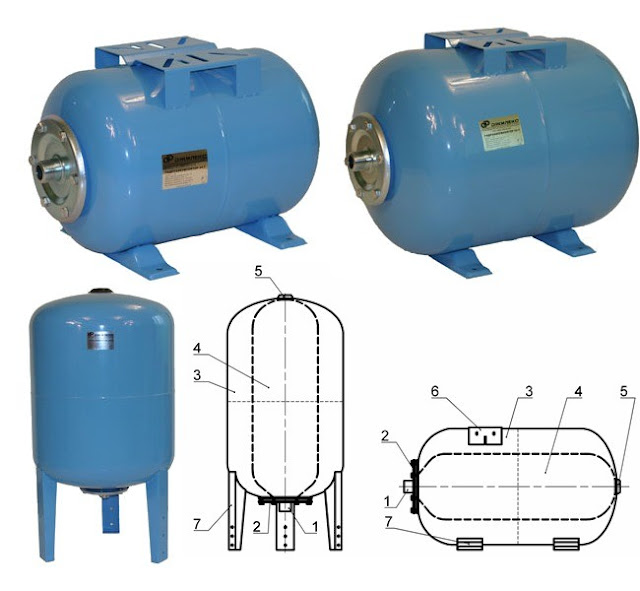

На схеме наглядно показано устройство гидроаккумулятора. В верхнюю часть поступает вода, которая удерживается резиновой мембраной, а в нижнюю часть подкачивается воздух, который обеспечивает необходимый напор воды

Везде, где нужен хороший напор, установка гидроаккумулятора будет более чем актуальна. А требования к хорошему напору постоянно возрастают. Например, для нормальной работы автоматической стиральной машины или посудомоечного агрегата может понадобиться не менее 0,7-2 атмосфер. А душевая кабинка с гидромассажем или знаменитая ванна с джакузи будет нормально работать только при четырех атмосферах.

Сразу же стоит отметить, что избыточное давление в водопроводной системе — не самое полезное явление, поскольку таким образом создается дополнительная и совершенно ненужная нагрузка на конструкции.

Это уменьшает срок их эксплуатации и приводит к возникновению протечек, поломок и других проблем. Хотя во время опрессовки системы давление может достигать даже 10 атмосфер, рабочие показатели лучше всего оставить на уровне в 4-5 атмосфер.

Гидроаккумуляторы различаются по объему, а также они могут быть ориентированы горизонтально или вертикально. Для систем отопления предназначены гидробаки, рассчитанные на работу при высоких температурах.

Даже если в доме не имеется современной бытовой техники, чувствительной к напору воды в водопроводе, гидроаккумулятор все же может пригодиться. На верхних этажах высотных зданий напор воды в водопроводе бывает очень и очень слабым. Гидроаккумулятор позволяет эффективно решить проблему такого рода.

Вместительность гидроаккумулятора может варьироваться в пределах 5-100 л. Конечно, чтобы запасать воду, это очень скромные цифры. Если есть необходимость всегда иметь солидный запас воды, лучше использовать накопительный бак достаточного объема.

При организации автономного водоснабжения гидроаккумулятор используют в сочетании с погружным или поверхностным насосом. Насосом закачивает воду в бак до тех пор, пока давление не достигнет определенного, заранее установленного уровня. После этого оборудование отключается в автоматическом режиме.

Вода убывает, давление снижается, достигает минимального уровня. В этот момент насос снова включается и работает до тех пор, пока опорожненная прежде емкость не заполнится водой. Чтобы регулировать работу такой системы, используют реле давления. Это позволяет сократить число включений/выключений насосного оборудования до минимума, что значительно увеличивает его служебный ресурс.

Вход для подачи воды в гидроаккумулятор оборудован специальным патрубком, который установлен на резьбовом соединении. Современные модели таких устройств относительно не сложно разобрать и затем собрать, выполнив необходимое обслуживание, замену элементов или другие виды ремонта. Если гидроаккумулятор установлен правильно, то для его техобслуживания сливать воду из водопроводной системы не придется.







Этой таблицей можно воспользоваться, чтобы рассчитать объем гидробака для конкретной ситуации, исходя из прогнозируемых условий его работы

Выбирая гидроаккумулятор, следует обратить внимание на диаметр патрубка и сравнить его с размерами водопроводной трубы. Специалисты уверяют, что чем точнее эти показатели, тем меньше гидропотерь будет в системе. Если же диаметры конструкций не совпадают, придется использовать переходник.

Вода имеет свойство испаряться, что может повлиять на показатели давления в устройстве. Чтобы стравить такой избыточный воздух на гидроаккумуляторах большой емкости — около 100 л — устанавливают клапан. Модели небольшого объема такого устройства не имеют. Рекомендуется установить в системе клапан или тройник, который перекроет подачу воды к водопроводу и позволит удалить избыток воздуха.

Видео

В сюжете - Как устроен гидроаккумулятор

Установка, подключение, настройка

Понимание того, как устроен и работает гидроаккумулятор, позволит правильно выполнить его установку, грамотное подключение и точную настройку. Из этого устройства в течения дня производится забор воды и ее подкачка. В результате агрегат постоянно находится под влиянием рабочего процесса, в ходе которого он шумит и вибрирует. Этот момент следует учитывать, выбирая место для его установки.

Правила установки гидроаккумулятора







Сначала необходимо выбрать по максимуму подходящее место. Быть оно должно достаточно просторным, особенно если используется бак большого объема. После установки емкости вокруг нее должно оставаться достаточно пространства, чтобы мастер мог свободно осмотреть устройство, выполнить мероприятия по его техобслуживанию и ремонту, а при необходимости — демонтировать и разобрать агрегат.

Чтобы погасить вибрацию, гидроаккумулятор следует установить на прочном основании, например, на бетонной плите. Поверхность основания следует тщательно выровнять по уровню. Между основанием и корпусом гидроаккумулятора ставят резиновые прокладки, которые должны частично погасить вибрацию.

Как подключить устройство







Соединение гидроаккумулятора с водопроводом выполняют через специальный штуцер на пять выходов. Именно через этот элемент к патрубку гидробака будут присоединены остальные элементы системы, а именно:

•
  Водопроводная труба;


•
  Источник забора воды (например, погружной насос);


•
  Манометр;


•
  Реле давления.

Штулцер может быть установлен как непосредственно на патрубок гидробака, так и на переходной элемент в виде жесткого шланга. Решение следует принимать исходя из того, в каком месте установлен гидробак и насколько удобно подключать к нему остальные коммуникации.

Манометр, реле давления и остальные элементы подключают с помощью резьбовых соединений. Разумеется, все они должны быть хорошо загерметизированы и уплотнены с помощью льняной нити, ФУМ-ленты или другого подходящего материала.







Чтобы подключить гидроаккумулятор к водопроводной системе, а также установить манометр и реле давления, используют специальный штуцер на пять выходов.

Реле давления также следует подключить к сети и к насосу, который используется для подачи воды. Для этого под крышкой корпуса прибора имеется две пары контактов. Они обычно подписаны как “насос” и “сеть”. Если таких отметок не имеется, а у мастера, который подключает реле, нет опыта выполнения электро-монтажных работ, стоит попросить о консультации профессионального электрика.

В ходе проверки работы гидробака все резьбовые соединения проверяют на герметичность. Для этого достаточно ощупать патрубки штулцера и убедиться, что они остаются сухими. Если же течь обнаружена, следует провести повторные работы по уплотнению и герметизации.







Очень часто гидробак является частью насосной станции, в состав которой также входит поверхностный насос, манометр и реле давления.

Гидроаккумулятор в сочетании с поверхностным насосом чаще всего используется в виде уже готовой насосной станции. Это практически готовый к установке агрегат, включающий и сам гидроаккумулятор, и реле давления, и поверхностный насос, и манометр. Остается только подключить насос к источнику воды, а гидробак — к водопроводной системе дома. После этого необходимо обеспечить насосную станцию электропитанием, а также грамотно настроить реле давления.

Схематически подключение насосной станции можно представит в виде следующих шагов:

•
  Подготовить прочное основание в подходящем для монтажа месте.


•
  Установить насосную станцию на основание.


•
  Измерить и скорректировать давление воздуха в опорожненном гидроаккумуляторе.


•
  Установить на выходной патрубок гидроаккумулятора штуцер с пятью выходами.


•
  Подключить к выходу штуцера трубу поверхностного насоса.


•
  К другому выходу подключить водопроводную трубу.


•
  Установить манометр и реле давления.


•
  Наполнить гидроаккумулятор водой.


•
  Проверить наличие/отсутствие течей в местах резьбовых соединений.


•
  Настроить реле давления.

Поверхностный насос используют в системе автономного водоснабжения частного дома далеко не всегда. Владельцам глубоких скважин приходится использовать специальные погружные насосы. Процесс подключения гидроаккумулятора к снабжающей водой системе с подобным насосом выполняют по следующей схеме:

•
  Опустить подготовленный к работе погружной насос в источник воды (скважину, колодец и т.п.)


•
  Соединить напорный шланг или водоподающую трубу насоса к штуцеру на пять разъемов.


•
  Соединить патрубок гидроаккумулятора с одним из выходов штуцера.


•
  Установить манометр и реле давления.


•
  Подключить гидроаккумулятор к водопроводной системе дома.

При соединении гидробака с погружным насосом следует учесть обязательно предусмотреть установку обратного клапана, который предотвратит обратный отток воды в скважину при отключении насоса.







Эта схема позволяет понять порядок подключения гидроаккумулятора к сети водоснабжения с погружным насосом. Как и при монтаже насосной станции здесь необходим специальный штуцер

Несколько важных моментов

С целью уменьшить влияние вибрации на водопроводную систему для подключения гидроаккумулятора используют специальный гибкие переходники. Следует учитывать, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение просвета соединительных конструкций, поскольку это ухудшит гидротехнические характеристики системы.

Первичное заполнение бака водой рекомендуется выполнять очень медленно. Дело в том, что при длительном хранении до продажи резиновая мембрана, выполненная в виде груши, могла просто слипнуться. Резкий поток воды может разорвать прокладку, а при слабом напоре она аккуратно расправится. Еще один действительно важный момент — перед подачей воды в гидроаккумулятор рекомендуется полностью удалить воздух из той части, в которую будет закачана вода.

Сразу же после распаковки купленного аккумулятора, и/или непосредственно перед его подключением рекомендуется измерить давление воздуха, который закачан внутрь. Этот показатель должен составлять 1,5 атм, именно так накачивают гидроаккумуляторы при изготовлении. Но во время хранения на складе перед продажей утечка части этого воздуха — явление совершенно естественное.

Самый надежный вариант для таких измерений — обычный автомобильный манометр с подходящей шкалой градации, т.е. позволяющей провести замеры с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские модели из пластика не стоит, их точность оставляет желать кардинальных улучшений. Электронные модели чувствительны к состоянию окружающей среды, и это слишком дорогостоящий вариант для обычного гидроаккумулятора.

Каким обязано быть давление воздуха в заполненном водой гидробаке? Все зависит от ситуации. Давление в 1,5 атмосфер обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньше объем воды, хранящийся в баке. Если необходим и солидный запас воды, и хороший напор, имеет смысл поискать бак большого объема.







Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр, который позволяет проводить измерения с точностью до 0,1 атмосферы.

Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше, чем минимальные показатели давления, которое вызывает включение насоса, примерно на 0,5-1,0 атмосферу. Иногда поступают иначе.

Давление воздуха в гидроаккумуляторе оставляют на уровне 1,5 атмосферы, как устанавливают на заводе, а значение минимального давления или давления включения рассчитывают как 2,0-2,5 атмосферы, т.е. к давлению воздуха в пустом баке — 1,5 атмосферы — прибавляют эту разницу в 0,5-1,0 атмосферы.

Избыточное давление не слишком хорошо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если снизить этот показатель до уровня менее одной атмосферы, мембрана будет прикасаться к стенкам бака. Это приведет к ее деформации и быстрой поломке.

Для регулирования реле давления предназначены две пружины. С помощью первой выставляют давление отключения насоса, а с помощью второй — разницу между максимальным и минимальным давлением.

После того, как система установлена и подключена, необходимо провести настройку реле давления. Для этого под корпусом имеются две регулировочные гайки с пружинами. Порядок регулировки реле давления обычно подробно описан в инструкции, которая прилагается к прибору.

Видео

В сюжете - Как быстро отлепить мембрану бака, если она прилипла

Правила эксплуатации и ремонта

Подключить и настроить гидроаккумулятор правильно — это только половина дела. Чтобы устройство работало длительное время, его необходимо правильно эксплуатировать, а также периодически выполнять профилактический осмотр и обслуживание. Инструкции предписывают проводить профилактические осмотры дважды в год, но практика показывает, что этого недостаточно.

Проверять состояние гидроаккумулятора следует каждые три месяца. С такой же периодичностью рекомендуется наблюдать за настройками реле давления, чтобы при необходимости исправить их. Некорректная работа реле создает дополнительные нагрузки на всю систему, что может сказаться и на состоянии гидроаккумулятора.

Если во время осмотра на корпусе устройства обнаружены вмятины или следы коррозии, эти повреждения необходимо устранить. Сделать это лучше всего как можно раньше, иначе коррозионные процессы будут развиваться, что может привести к нарушению целостности корпуса гидроаккумулятора.

Важная мера профилактики — проверка давления в самом гидробаке с помощью манометра. При необходимости в устройство следует подкачать нужное количество воздуха или стравить его избыток. Если это не помогает и новые показания манометра не соответствуют ожидаемым, значит , либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.

Если мембрана, установленная в гидроаккумуляторе, износилась, можно попытаться заменить ее новой. Для этого устройство придется демонтировать и разобрать.

Некоторым умельцам удается обнаружить и заделать места повреждения корпуса, но далеко не всегда такой ремонт долговечен и надежен. Резиновый вкладыш или мембрана — слабое место гидроаккумулятора. Со временем она изнашивается. Заменить мембрану новым элементом можно и в домашних условиях, но для этого придется полностью разобрать и заново собрать гидроаккумулятор.

Выбирая подходящее место для установки гидроаккумулятора, следует помнить, что оно должно быть достаточно просторным, чтобы осуществлять техническое обслуживание устройства.

Если домашний умелец сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести устройству еще больший вред, чем прежняя поломка. В такой ситуации лучше обратиться в сервисный центр.

Видео

В сюжете - Как проверить гидроаккумулятор и заменить мембрану

Что такое гидроаккумулятор (гидробак) (он же гидравлический бак, он же мембранный или расширительный)? И зачем он вообще нужен в системе водоснабжения вашего загородного дома с постоянным давлением? Сегодня мастер сантехник подробно разбирает в деталях, чтобы правильно выбрать и купить накопительный бак для системы.

Назначение гидробака и его устройство







В задачу насоса, питающего автономную водопроводную сеть, входит не только подача воды, но и поддержание необходимого давления в системе, ведь при его недостатке пользование водой будет некомфортным, а работа стиральной и посудомоечной машин – даже невозможной.

Настраивая автоматику, пользователь задает минимальное давление, при котором насос должен включиться, и максимальное, по достижении которого он отключается.







Если бы домашний водопровод состоял только из насоса и труб, то давление в системе даже при минимальном водоразборе падало бы слишком быстро, заставляя насос включаться с большой частотой. Такой режим привел бы к быстрой поломке агрегата, ведь даже для самых выносливых бытовых моделей производители допускают не более 15-ти включений в час. Здравый смысл подсказывает дополнить систему устройством, которое могло бы накапливать запас воды и, что не менее важно, давления, а затем расходовать его, давая насосу необходимую передышку. Таким устройством и является гидробак или гидроаккумулятор.

Гидробак – это герметично закрытая емкость, которая может выпускаться в двух исполнениях:

•
  С баллоном;


•
  С мембраной.

Баллон или груша представляет собой резиновую емкость, которая устанавливается внутри бака и подключается к водопроводу. Во время работы насоса она наполняется водой, увеличиваясь в объеме и сжимая окружающий ее воздух.

Именно воздух играет роль пружины, которая накапливает производимую насосом потенциальную энергию и возвращает ее в систему после его отключения, обеспечивая нужное давление.

Мембранный гидробак разделен на две части эластичной мембраной, которая также изготавливается из резины. Одна часть подключается к водопроводу, в другой содержится воздух. Принцип действия – аналогичный. Разница состоит только в том, что в баллонном баке вода не контактирует с металлическими стенками, а потому опасность появления развития коррозии полностью исключается.







Помимо защиты насоса от частых включений гидроаккумуляторы попутно решают еще две задачи:

•
  Дают возможность некоторое время пользоваться водопроводом при отключении электричества или поломке насоса;


•
  Сглаживают гидроудары во время пуска насоса.

Обратите внимание! Замена баллона производится довольно легко и может осуществляться самим владельцем, в то время как для замены мембраны в некоторых моделях придется обращаться в сервисный центр. В силу всего вышесказанного баллонные гидробаки считаются более предпочтительными.

Как выбрать гидробак







Основными характеристиками накопителей являются объем и давление.

Объем







Для бытового использования промышленность выпускает гидробаки объемом от 20 до 100 л.

Главным фактором, влияющим на выбор накопителя, является максимальный расход воды в доме, имеющий место в так называемые пиковые часы.

Напомним: основная задача гидробака – увеличить паузы между отключением и включением насоса хотя бы до 4 – 6 мин (в зависимости от модели). Поэтому его емкость должна быть достаточной для того, чтобы в течение этого времени все потребители снабжались водой.

В самом простом случае при выборе бака опираются на данные, полученные опытным путем:

•
  При наличии 3-х или менее потребителей и насоса производительностью до 2 куб. м/ч будет достаточно накопителя объемом 20 – 24 л.


•
  Если производительность насоса составляет 3,5 куб. м/ч или около того, а потребителей в системе – от 4 до 8, — лучше установить бак на 50 или 60 л.


•
  Для системы с 10-ю потребителями и насосом производительностью около 5 куб. м/ч подходящим будет бак объемом 100 л.

Существуют и более сложные методики расчета (например, методика UNI), включающие большие таблицы и громоздкие формулы.

Покупать бак с запасом по объему нецелесообразно по ряду причин:

•
  Более вместительный бак обойдется значительно дороже;


•
  Вода в баллоне будет застаиваться;


•
  Пребывая почти постоянно в растянутом состоянии, мембрана или баллон быстро придут в негодность и потребуют замены.

Поступать таким образом следует только в том случае, если вы часто сталкиваетесь с перебоями в электроснабжении и, как следствие, простоями насоса.

Количество воды, которое может поместиться в гидробак при правильной его эксплуатации, составляет примерно 40% — 50% от его общего объема.

Давление







В паспорте гидробака всегда указывается предельно допустимое давление для сети, к которой он подключается.

Разумеется, оно должно превышать давление отключения, на которое настроена автоматика насоса.

Для установки в подвале двухэтажного дома следует выбирать гидробак с предельным давлением на уровне 4 – 5 атм, так как ему придется выдерживать одну дополнительную атмосферу, необходимую для создания достаточного напора на втором этаже.

Производители







Чтобы не стать жертвой мошенников, дублирующих продукцию известных брендов, покупать для систем водоснабжения следует в магазине одной из крупных торговых сетей, которые почти всегда работают непосредственно с производителем.

Пользователи хорошо отзываются о таких изготовителях:

•
  Reflex;


•
  Wester;


•
  Zilmet;


•
  Varem;


•
  AquaSystem.

Установка гидробака







Во время монтажа накопителя в первую очередь следует руководствоваться инструкцией от производителя. Также необходимо придерживаться следующих правил:

•
  Гидробак следует подключать к водопроводу трубой того же диаметра, что использовался при устройстве разводки.


•
  Если существует опасность распространения вибраций, накопитель необходимо подключать к системе через резиновые переходники. Также следует закрепить резиновые накладки на стене или полу, с которыми он контактирует.


•
  В помещении, где установлен бак, должна поддерживаться плюсовая температура.


•
  Нельзя устанавливать накопитель, если в ходе предварительного осмотра обнаружились какие-либо повреждения.


•
  Необходимо обеспечить возможность опорожнения гидроаккумулятора.


•
  Место для установки следует выбирать таким образом, чтобы корпус бака всегда оставался сухим и не подвергался механическому воздействию.


•
  Перед пуском в эксплуатацию необходимо проверить давление воздуха в накопителе. Оно должно соответствовать указанному в инструкции (в большинстве случаев – 1,5 атм). Не пользуйтесь дешевыми китайскими манометрами в пластиковом корпусе, которые часто дают неверные показания. Лучший инструмент – отечественный автомобильный манометр.

Обратите внимание! Первое заполнение гидробака водой следует проводить постепенно, едва приоткрыв вентиль на входе. За то время, пока бак оставался сухим, стенки баллона могли слипнуться. В этом случае сильная струя воды приведет его в негодность.

Схемы подключения гидробака







В зависимости от типа сети водоснабжения гидробак может быть подключен по одной из следующих схем:

•
  С повысительной насосной станцией (НС): такие НС состоят из основного насоса, который, как правило, работает постоянно, и нескольких дополнительных. Применяются они в системах с большим расходом воды. Здесь накопитель нужен, главным образом, для сглаживания гидравлических ударов при запуске дополнительных насосов.


•
  С одним насосом: именно эта схема применяется при организации автономного водоснабжения в частном доме. Выше она была описана достаточно подробно.


•
  С водонагревателем: нагрев воды в накопительном водонагревателе (бойлере), как известно, сопровождается увеличением ее объема. В данной схеме гидробак играет ту же роль, что и расширительный бачок в системах отопления: вбирает в себя лишний объем, уберегая систему от разрыва.

Ремонт гидробака







Основным симптомом, свидетельствующим о выходе гидроаккумулятора из строя, являются частые включения насоса. Причин может быть несколько:

•
  В отсеке для воды скопился воздух, который необходимо удалить. В баках объемом свыше 100 л для этого имеется специальный клапан. Менее объемистое изделие придется опорожнить.


•
  Упало давление воздуха в баке. В этом случае воздух необходимо закачать автомобильным насосом. Если давление снижается очень быстро, возможны утечки через золотник. В этом случае его необходимо продуть.


•
  Произошел разрыв мембраны или груши. Поврежденный элемент следует заменить, предварительно просушив внутреннюю полость накопителя. Напомним, что мембраны ряда моделей могут быть переустановлены только сервисной службой.

Чтобы бак прослужил дольше, почаще проверяйте давление воздуха и своевременно осуществляйте его подкачку.

Если воздушный золотник накопителя исправен, а утечка воздуха все-равно имеет место, — произошла разгерметизация корпуса. В этом случае однозначно придется обращаться в мастерскую. Точно также придется поступить и при явных повреждениях корпуса.

Видео

В сюжете - Что такое гидроаккумулятор

В сюжете - Как быстро отлепить мембрану бака, если она прилипла

В продолжение темы посмотрите также наш обзор Как создать давление воды в частном доме

Источник

https://santekhnik-moskva.blogspot.com/2017/09/gidroakkumulyator.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...lenie-61373fcf5995ea581849fbed

https://santekhnik-moskva.mirtesen.ru/blog/4372043...oe-poselenie-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/v-moskve.html

https://tvin270584.livejournal.com/940834.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989

https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI

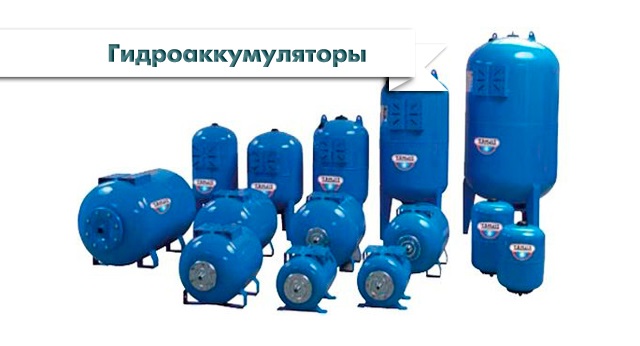

Гидроаккумуляторный бак (или гидроаккумулятор) – это емкость для воды с эластичной резиновой мембраной в виде груши, расположенной внутри и герметично соединенной с металлическим корпусом гидробака фланцем, имеющим резьбовое соединение для подключения к водопроводной сети. Пространство между металлическим корпусом гидроаккумулятора и мембраной заполнено воздухом, давление которого составляет 1,5-2 бара. Гидроаккумуляторные баки применяются для смягчения гидравлических ударов и поддержания постоянного давления как в бытовых, так и в промышленных установках. Ведь именно гидроаккумулятор при выключенном насосе обеспечивает давление в системе водоснабжения. В этой статье мастер сантехник расскажет, как рассчитать объём гидроаккумулятора.

Устройство







Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.



Принцип работы







При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает.







Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.



Какой гидроаккумулятор лучше выбрать







Гидроаккумуляторы в зависимости от способа их установки бывают:

•
  Горизонтальные;


•
  Вертикальные.

Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух. И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Как рассчитать объем гидроаккумулятора







Для того, чтобы ответить на этот вопрос, нужно сначала определить его назначение:

•
  Для исключения чрезмерно частого включения насоса;


•
  Для поддержания в системе давления при выключенном насосе;


•
  Для некоторого резерва воды;


•
  Для компенсации пиковых значений при потреблении воды.

Стоит отметить, что чем ближе к насосу Вы установите гидробак, тем он лучше будет работать. К примеру, если Вы установите насос в подвале и рядом с ним поставите первый гидроаккумулятор, а второй закинете на чердак, то объем воды во втором гидробаке будет меньше, поскольку на уровне чердака давление воды будет ниже. В случае же, если оба гидроаккумулятора Вы установите на первом этаже, то и заполнение их будет почти одинаково.

Выбор гидроаккумулятора с точки зрения использования его для обеспечения резерва определенного количества воды в случае отключения электроэнергии зависит от того, какой резерв необходим именно Вам.



А как выбрать гидроаккумулятор для исключения частого включения насоса? Как известно, насос не рекомендуется включать чаще, чем один раз в минуту. В бытовых системах, как правило, применяются насосы, имеющие производительность примерно 30л/мин (1,8 м³/ч). С учетом того, что вода в гидроаккумуляторе занимает примерно 50% объема (остальное – воздух под давлением), то гидроаккумулятор объемом 60–80 литров с легкостью справится с этой задачей.



При выборе гидроаккумулятора с точки зрения компенсации пиковых значений при потреблении воды, необходимо рассмотреть некоторые расходные характеристики точек потребления воды в быту:

•
  туалет – 1,3 л/ мин;


•
  душ – 8-10 л/мин;


•
  кухонная мойка – 8,4 л/мин.

Допустим, что туалетов у нас два, и все вышеперечисленные точки одновременно потребляют воду. Суммарный объем получается примерно 20 литров. Учитывая процент заполнения воды в гидробаке и то, что производители насосов допускают не более тридцати включений насоса в час, объема 60–80 литров в нашем примере для бака будет вполне достаточно.

Этой таблицей можно воспользоваться, чтобы рассчитать объем гидробака для конкретной ситуации, исходя из прогнозируемых условий его работы:







Как выполнить расчет давления воздуха в гидроаккумуляторе



Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать.







Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет.

Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса.

При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье как установить автоматику на насос.



Видео



В сюжете - Как рассчитать минимальный объём гидроаккумулятора, для систем водоснабжения

В продолжение темы посмотрите также наш обзор Диагностика неисправностей гидроаккумулятора

Источник

https://santekhnik-moskva.blogspot.com/2017/09/kak...-obyom-gidroakkumulyatora.html

https://dzen.ru/media/masteronlayn/vyzov-santehnika-marfino-60a9b9d2b9ff4e00deb1c0f7

https://santekhnik-moskva.mirtesen.ru/blog/43573246052/Marfino-REMONT-SANTEHNIKI

https://santekhnik-moskva.blogspot.com/p/v-moskve.html

https://tvin270584.livejournal.com/940834.html

https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989

https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI

Схема устройства систем водоснабжения или отопления для частного дома включает в себя много важных элементов. И назвать их простыми никак нельзя. Один из важнейших элементов этих систем - гидравлический аккумулятор (расширительный бак, экспанзомат). Это устройство отвечает за поддержку постоянного давления в системе, а так же защищает систему от гидроударов. Однако, ничто не вечно, поэтому, иногда требуется делать ремонт гидроаккумулятора. В этом видео мастер сантехник расскажет, как узнать, что гидроаккумулятор не исправен и покажет что делать если в нём уже нет давления.

В продолжение темы посмотрите также наш обзор Какое давление должно быть в гидроаккумуляторе

Источник

https://santekhnik-moskva.blogspot.com/2018/04/rem...vlicheskogo-akkumulyatora.html
