Традиционно инициализация микросхем, таких как SPC560B60L3, требует замены микросхемы, пайки проводов, подключения ее к считывателю, а затем записи данных инициализации.

С помощью гнезда для программирования микросхем KEYDIY SPC560B60L3 вы можете полностью отказаться от процесса пайки.

Он работает с программатором ключей KD-X4 , что ускоряет работу и избавляет от необходимости пайки — вы экономите время и избегаете дополнительных проводов.

Пошаговые инструкции:

Шаг 1: Поместите фишку

Возьмите новый чип SPC560B60L3 и правильно установите его в гнездо для программирования KEYDIY .

Совместите индикатор «Контакт 1» на разъеме с контактом 1 на микросхеме.

Аккуратно вставьте чип в гнездо.

Шаг 2: Закройте крышку.

После того как микросхема будет правильно установлена, надежно закройте крышку гнезда.

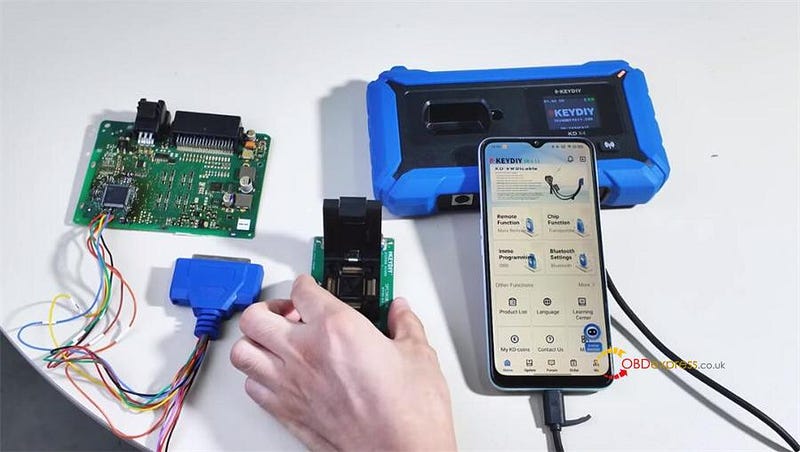

Шаг 3: Подключитесь к KD-X4

Используйте предварительно подключенный OTG-кабель для подключения разъема к программатору ключей KEYDIY KD-X4.

Шаг 4: Запись инициализационных данных

Перейдите в меню программирования иммобилайзера на устройстве KD-X4.

Выберите KD-X4 /KD Prog mini → Запись файла → Запись микросхемы JTAG (SPCXXXX) → Запись данных инициализации RFA-> J9C3-RFA_SECURE (SPC560B60L3)

Начните процесс написания

Шаг 5: Завершение

После завершения записи извлеките микросхему из программируемого разъема KEYDIY SPC560B60L3 .

Припаяйте микросхему к печатной плате обычным способом.

Теперь он готов к установке в транспортное средство для выполнения следующих шагов.

Сделанный!
