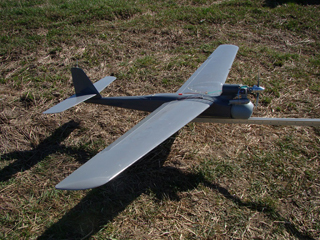

Беспилотный летательный аппарат "Орлан-10" предназначен для использования в качестве носителя при разработке специализированных авиационных комплексов для выполнения аэрофото- и видеосъемки панорамной и плановой, а также для других похожих задач.
Конструктивное исполнение с модульной архитектурой позволяет менять полезные нагрузки и варьировать состав бортового оборудования. Герметичное исполнение модуля системы управления и полезной нагрузки, выполненные из композитных материалов на основе арамидных тканей существенно продлевают срок службы дорогостоящего оборудования при регулярной эксплуатации.
Система Автоматического Управления АПС 2.2 обеспечивают управление бортовым оборудованием и аппаратурой полезной нагрузки при этом получаемые видео-фотоданные в сочетании с регистрацией параметров съемки значительно облегчают последующую обработку, а главное, позволяют автоматизировать процесс сшивки отдельных кадров при помощи программного обеспечения ТопоАксис.
Особенности:
• Оперативная замена полезной нагрузки и состава бортового оборудования
• Высокая устойчивость и хорошая управляемость
• Использование в сложных метеоусловиях и с ограниченных площадок.
• Размещение широкого спектра контрольно-измерительной аппаратуры внутри консолей крыла
• Обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра и т.д.)
• Наличие генератора на борту позволяет использовать активные нагрузки в течении всего полета
• Одновременное управление до 4 БЛА
• Любой БЛА может работать в качестве ретранслятора для остальных
Тактико-технические характеристики
БЛА "Орлан-10"
Параметр «Орлан-10»
Взлетная масса, кг 14
Масса полезной нагрузки, кг до 2.5
Двигатель ДВС (Бензин А-95)

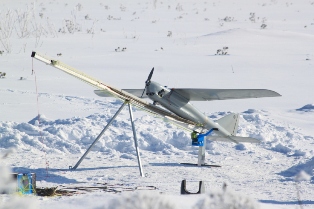

Способ старта по самолетному (разбег 100м) или с катапульты
Способ посадки на парашюте
Воздушная скорость, км/ч 90-150
Макс. продолжительность полета, мин 240
Макс. дальность применения комплекса, км 120
Макс. высота полета над уровнем моря, м 5000
Макс. допустимая скорость ветра на старте,м/с 10
Диапазон рабочих температур у поверхности земли от -30 до +40 C
Полезная нагрузка БПЛА «Орлан-10»:
Фотокамеры плановые
• Canon EOS 500D
• Сanon EOS 50D
• Сanon EOS 5D
Видеокамеры
• Плановые (Flir Photon 320, Flir Photon 640, BHV-558 EX)
• Курсовые (Flir Photon 320, Flir Photon 640, BHV-558 EX)
• Поворотные (Flir Photon 320, Flir Photon 640)
• Гиростабилизированные (Controp D-STAMP, U-STAMP)
Тепловизоры
• Flir Photon 320
• Flir Photon 640
Более подробную информацию о БПЛА «Орлан-10» вы сможете прочитать на сайте
http://www.bla-orlan.ru, а также посмотреть большое количество фото- и видеоматериалов на форуме
http://bpla-orlan.ning.com.
