Цепь привода ГРМ 2AZ-FE. 1 - ремень привода навесных агрегатов, 2 - проводка двигателя, 3 - натяжитель цепи привода ГРМ, 4 • прокладка, 5 - крышка цепи привода ГРМ, 6 - натяжитель ремня привода навесных агрегатов, 7 - шкив коленчатого вала, 8 - передний сальник коленчатого вала, 9 - цепь привода ГРМ, 10 - башмак натяжителя, 11 - ротор датчика положения коленчатого вала, 12 - катушка зажигания, 13 - шланг системы вентиляции картера, 14 - датчик положения коленчатого вала, 15 - крышка головки блока цилиндров, 16 - кольцевое уплотнение, 17 - генератор, 18 - звездочка распределительного вала впускных клапанов, 19 - звездочка распределительного вала выпускных клапанов, 20 - успокоитель цепи привода ГРМ, 21 - направляющая цепи привода ГРМ, 22 - звездочка коленчатого вала, 23 - масляный поддон.


2AZ-FE Метги ГРМ

Установка Северс на двигатель Тойота 7a-fe, 4а, 5а

Подогреватель Северс
охлаждающей жидкости работает от 220 В на двигатель Тойота 7а, но
данная статья будет полезна и для двигателей 5а, 4а, так как
расположение элементов одинаковое

Стоимость установки в Аудиомобиль СТО 1500 руб

Время установки 2 часа

Для установки подогревателя потребуется

Северс на 1.5 кВт

Монтажный комплект 2000 для японских автомобилей





1 литр охлаждающей жидкости

Все соединения промазываем герметиком

Установка Северс двигатель Тойота

Замена ремня ГРМ 2L-TE, 2L-THE
Детали для снятия и установки ремня привода ГРМ Двигатели Тойота 2L-TE, 2L-THE.
1 - болт М. 3. 167 Н м, 2 - заглушка, 3 - передняя крышка ремня привода
ГРМ, 4 - прокладка, 5 - болт М. 3. 33 Н м, 6 - болт М. 3. 44 Н м, 7 -
промежуточный шкив, 8 - болт М.З. 98 Н м, 9 - шкив распределительного
вала, 10 - шпонка, 11 - провод свечи накаливания, 12 - свеча
накаливания, 13 - болт М. 3. 19 Н м, 14 - натяжной ролик, 15 - натяжная
пружина, 16 - приводной шкив ТНВД, 17 - гайка М. 3. 64 Н м, 8 - болт М.
3.19 Н-м, 19 - зубчатый шкив коленчатого вала, 20 - направляющая ремня
привода ГРМ, 21 - ремень привода ГРМ, 22 - шкив коленчатого вала.


2L-TE, 2L-THE метки грм

Замена ремня ГРМ 1JZ-GE, 2JZ-GE


Двигатели Тойота

Детали для снятия и установки ремня привода ГРМ 1JZ-GE, 2JZ-GE.
1 - крышка №3 ремня привода ГРМ, 2 - крышка маслозаливной горловины, 3 -
зубчатый шкив распределительного вала выпускных клапанов, 4 - зубчатый
шкив распределительного вала впускных клапанов, 5 - пластинчатая шайба, 6
- натяжной ролик, 7 - зубчатый шкив коленчатого вала, 8 - направляющая
ремня привода ГРМ, 9 - натяжитель ремня привода ГРМ, 10 - пылезащитный
чехол, 11 - прокладка, 12 - крышка №1 ремня привода ГРМ, 13 - шкив
коленчатого вала, 14 - натяжной ролик ремня привода вспомогательных
агрегатов, 15 - прокладка, 16 - крышка №2 ремня привода ГРМ, 17 -
прокладка, 18 - ремень привода ГРМ.




Замена ремня ГРМ 1JZ-GE, 2JZ-GE

Снятие и установка цепи привода ГРМ 1NZ-FE

откройте фото в отдельном окне
Снятие и установка цепи привода ГРМ 1NZ-FE.
1 - расширительный бачок радиатора, 2 - амортизатор правой опоры
двигателя, 3 - ремень привода навесных агрегатов (генератора), 4 -
декоративная крышка головки блока цилиндров, 5 - катушки зажигания, 6 -
шланг №1 системы вентиляции картера, 7 - шланг №2 системы вентиляции
картера, 8 • крышка головки блока цилиндров, 9 - прокладка крышки
головки блока цилиндров, 10 * клапан системы WT, 11 - кольцевое
уплотнение, 12 - генератор, 13 - регулировочный кронштейн ремня привода
генератора, 14 - кольцевое уплотнение масляного насоса, 15 - успокоитель
цепи, 16 - цепь привода ГРМ, 17 - натяжитель цепи, 18 • башмак
натяжителя цепи, 19 - прокладка насоса охлаждающей жидкости, 20 - насос
охлаждающей жид гости, 21 - шкив насоса охлаждающей жидкости, 22 -
сальник масляного насоса, 23 • датчик положения коленча того вала, 24 -
масляный насос в сборе, 25 - кронштейн правой опоры двигателя, 26 *
ремень привода навесных агрегатов (насоса гидроусилителя рулевого
управления), 27«шкив коленчатого вала.


Замена цепи 1NZ-FE

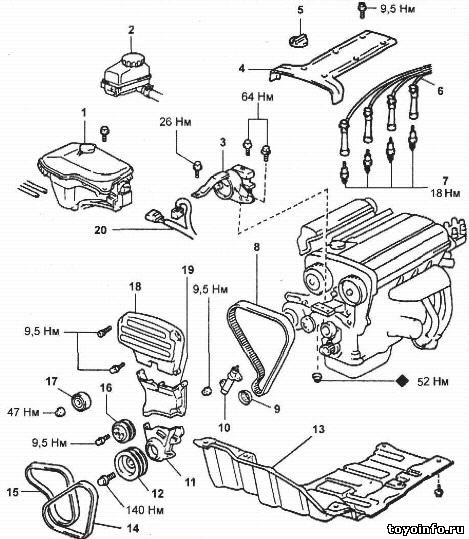

Замена ремня ГРМ Тойота Двигатель 4A-GE


Снятие и установка ремня привода ГРМ 4A-GE
1 - бачок омывателя,2 - бачок гидроусилителя, 3 - правая опора
двигателя, 4 - крышка №2 головки блока цилиндров, 5 - крышка
маслозапивной горловины, 6 - высоковольтные провода, 7 - свечи
зажигания, 8 - ремень привода ГРМ, 9 - направляющая ремня привода ГРМ,
10 - натяжитель ремня привода ГРМ, 11 - крышка №1 ремня привода ГРМ, 12 -
шкив коленчатого вала, 13 - правая часть защиты двигателя, 14 - ремень
привода компрессора кондиционера и насоса гидроусилителя, 15 - ремень
привода генератора и насоса охлаждающей жидкости, 16 - шкив насоса
охлаждающей жидкости, 17 - ролик-натяжитель ремня привода генератора и
насоса охлаждающей жидкости, 18 - крышка №3 ремня привода ГРМ, 19 -
крышка №2 ремня привода ГРМ,20 - разъемы насосов омьгвателей.

метки грм 4a ge

Снятие и установка ремня привода ГРМ 5S-FE.


Снятие и установка ремня привода ГРМ 5S-FE.
1 - правая опора двигателя, 2 - кронштейн правой опоры двигателя, 3 -
проводка генератора, 4 - разъем генератора, 5 - генератор, 6 - облицовка
правого переднего крыла, 7 - ремень привода генератора, 8 - ремень
привода насоса гидроусилителя рулевого управления, 9 - бачок омывателя,
10 - расширительный бачок, 11 - ремень привода ГРМ, 12 - зубчатый шкив
распределительного вала, 13 - ролик-натяжитель, 14 - пружина
ролика-натяжителя, 15 - зубчатый шкив масляного насоса, 16 -
промежуточный шкив, 17 - зубчатый шкив коленчатого вала, 18 -
направляющая ремня привода ГРМ, 19 - прокладка, 20 - шкив коленчатого
вала, 21 - крышка №2 ремня привода ГРМ, 22 - крышка №1 ремня привода
ГРМ.

замена грм 5s fe
