Дренажный колодец Вавин 315 или 425

Тип колодца - сборный колодец.

Материал - полипропилен.

Диаметр тела (шахты) дренажного колодца 315 мм по внутреннему диаметру.

Высота колодца: Стандартная высота шахты 1250, 2000, 3000 и 6000мм. Требуемая высота достигается за счет укорачивания шахты по месту.

Подключения:

Количество отводов (подключений) и их размещение по желанию заказчика. Возможные диаметры отводов - 110, 160 и 200 мм. Присоединение труб за счет муфт для установки по месту "In-Situ" d110, 160 и 200 производства Вавин. Возможна установка без муфт в отверстия в шахте колодца. Монтаж муфт осуществляется путем высверливания отверстий в колодце:
- дренажной трубы Вавин;
- труб ПВХ Вавин;
- гофрированной канализационной трубы 110, 160 и 200;
- гладкой трубы ПВХ 110, 160 и 200;
- дренажной трубы производства Россия.

Минимальная комплектация дренажных колодцев Вавин:

труба-шахта	муфт для установки по месту "In-Situ"	фреза	крышка-люк из ПЭ	крышка-дно из ПЭ

Продукция Вавин отличается высоким качеством и проходит целый ряд испытаний. В ассортиментной линейке присутствуют так же различные люки для пешеходных зон.

Полный каталог элементов пластикового колода Вавинв разделе: Сборные колодцы 315 и 425 Wavin.

Каталог дренажных труб и фитингов Вавин (Wavin) в разделе: Дренажные трубы Вавин.

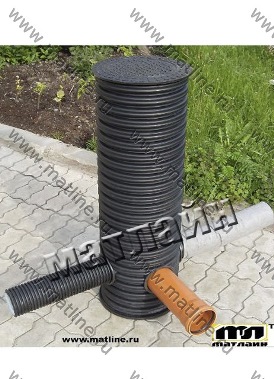

Дренажный колодец ДК-МПМ 315 и 400

Тип колодца - сборный или сварной колодец.

Материал - полиэтилен высокой плотности PEHD. В качестве шахты используется специальная двустенная гофрированная труба с высокой кольцевой жесткостью.

Диаметр тела (шахты) дренажного колодца 315 мм по наружному диаметру.

Высота колодца: Стандартная высота шахты от 1000 и до 6000 с шагом 500 мм. Требуемая высота достигается за счет укорачивания шахты по месту или заказа колодца необходимой высоты.

Преимущества колодца ДК-МПМ - читать.

Подключения:

Возможные диаметры отводов - 110, 160, 200 (d315) и 250 (d400) мм. Присоединение трубы за счет муфты-манжеты для диаметра 110 или вставка в отверстия для диаметров 160 и 200.Так же возможно использование муфт для установки по месту "In-Situ" d110, 160 и 200 производства Вавин. Возможно подсоединение гофрированной канализационной трубы, гладкой трубы ПВХ, дренажной трубы как одностенной, так и двухстенной.

Минимальная комплектация дренажных колодцев ДК-МПМ: труба-шахта, крышка-дно и крышка-люк. Врезка отверстий выполняется предварительно. Для самостоятельной установки муфт потребуются фрезы под размер.

Типовые варианты колодцев:

Для увеличения нажмите на картинку!
тип А колодец-бочка	тип В тупиковый	тип С проходной	тип D угловой	тип Е колодец-тройник	тип F колодец-крест

При заказе колодца можно указать высоту установки муфт, углы, при условии, что они отличаются от стандартных. Стоимость колодца от этого не изменится. В настоящий момент дно колодца может быть съемным, так и приварным. Потребительские качества от этого не изменяются.

Дренажные колодцы МПМ больших диаметров

Тип колодца - сварной цельный колодец. Дно колодца и патрубки приваренные, крышка или люк отдельно. При установке люка возможны варианты как приваренный люк 630 или 800 мм, так и отдельный. Для колодцев диаметром свыше 1000 мм рекомендуется проектировать горловину (конус) для сужения входного диаметра под использование люка.

Материал - полиэтилен высокой плотности HDPE (PEHD). В качестве шахты используется специальная двустенная гофрированная или витая труба с высокой кольцевой жесткостью. В зависимости от места эксплуатации возможно использование от SN2 до SN16.

Диаметр тела (шахты) дренажного колодца - от 500 мм. до 2400 мм. Диаметры от 500 до 1200 мм указываются, как правило, по наружному диаметру. Свыше 1200 по внутреннему диаметру. Компания Матлайн изготавливает так же дренажные колодцы диаметрами до 2400 мм. в том числе для установки на территории с повышенными нагрузками.

Высота колодца: Стандартная высота шахты от 1000 и до 6000 мм.

Подключения: Количество отводов (подключений) и их размещение по проекту заказчика. Возможные диаметры отводов - от 110 до 2000 мм. Вход и выходы из трубы ПНД с приваренной при необходимости небольшой гофрированной частью либо муфтой для присоединения трубопроводов. Возможно подсоединение гофрированной канализационной трубы, гладкой трубы ПВХ, дренажной трубы, напорныхполиэтиленовых труб.

Диаметр подключаемых труб напрямую зависит от углов подключения. В таблице ниже указаны рекомендуемые диаметры по соотношению с диаметром шахты.

В зависимости от углов подключения трубопроводов указанные соотношения могут отличатьсяот фактических. При проектировании рекомендуем получать предварительное заключение о возможноти производства.

Вокруг любого здания частного дома или производственного цеха устанавливают две системы: дренжную и для сбора ливневых осадков. Это системы параллельны и соединятся могут только в коллекторном колодце с использованием обратных клапанов. При соединении без клапана возможно обратное поступление осадков в дренажную систему.

Мы производим дренажные колодцы из специальной двустенной трубы с высокой кольцевой жесткостью и мы гарантируем, что при правильной установке дренажный колодец никогда не будет раздавлен грунтом и никогда не всплывет.

Преимущества пластиковых колодцев по сравнению с колодцами ЖБИ

1. они легче, установка возможна без техники, перевозить можно на легковых.

2. пластиковые колодцы меньше по габаритам: минимальный размер кольца ЖБИ 700 мм, высота 1000 мм.

3. в отличии от колодцев ЖБИ они не выделяют в почву солей и щелочей.

4. реальный срок службы полимерного колодца более 50 лет. Он не начнет разрушаться через 2 - 3 года.

5. его удобней монтировать: при высоте более 1.5 метра кольца ЖБИ требуют специального монтажа, а пластиковый колодец уже готовый.

Большая часть вышеописанного относиться и к композитным сборным колодцам, основная проблема которых - множество колец, которые рано или поздно все равно оторвет друг от друга.

Преимущества двустенных гофрированных колодцев по сравнению с одностенными гладкими

В последнее время в погоне за удешевлением изделий появилось большое число облегченных конструкций пластиковых дренажных колодцев. Их качество объясняется ценой.

1. одностенный гладкий колодец как правило имеет толщину стенки около 3-5мм и некоторое подобие ребер жесткости. Данные колодцы имеют проблемную зону: на границе промерзания и уровня грунтовых вод происходит сдавливание шахты колодца. При отсутствии специальных гофрированных наружных ребер жесткости колодец сминается. Мы производим колодцы из гофрированной трубы, кольцевая жесткость которой позволяет выдержать нагрузки сопоставимые с 8-ми метровым слоем грунта. Размещать гладкие колодцы в районе движения даже одиночной легковой машины категорически запрещено. Ответственные производители гладких одностенных колодцев чаще всего указывают об этом в паспорте.

2. в период подъема грунтовых вод происходит естественное выдавливание легких предметов из земли. Одностенные гладкие колодцы имеют чаще всего незначительные выступы, которые при высоком уровне грунтовых вод не смогут удержать колодец в грунте. Ответственные производители гладких колодцев обычно прямо рекомендуют заливать вокруг дна колодца бетон. Наши колодцы из-за большого количества ребер и при правильной обсыпке песком и утрамбовки никогда не всплывут.

3. наши колодцы диаметром 400 и более имеют приваренное дно из листа ПНД толщиной не менее 10 мм. В последнее время появились облегченные варианты с толщиной 4 мм. При высоком уровне грунтовых вод велик риск выдавливания дна во внутрь колодца.

4. экструзионная сварка колодцев МПМ осуществляется на немецком оборудовании в соответствии с ГОСТ 16971-71, 16310-80 и ТУ 4859-001-67426748-2010. Вся продукция сертифицирована. Это позволяет выполнять сварные швы на дне колодца, рассчитанные на соответствующее и не маленькое давление грунтовых вод.

5. применяемая нами при изготовлении колодца труба способна выдержать высокое боковое давление, которое создается сжатием грунта в моменты его промерзания. Для проверки этого достаточно сдавить трубы с боков, а выдержит ли проверку "облегченный колодец"?
