VXDIAG VCX NANO Renault разработан как полносистемный диагностический инструмент для Renault 2004-. Он поставляется с новейшим программным обеспечением V219.


Бесплатно загрузите программное обеспечение VXDIAG Renault от Cardiagtool:

Программное обеспечение V219 VXDIAG Renault


Как установить?



Простое руководство:

Запустить исправление установки>>Установить CLIP>>Установить драйвер Bosch>>Установить драйвер VCI>>Зарегистрировать CLIP


Выполните шаги:


Шаг 1. Установите CLIP

Разархивируйте "CLIP 219", введите файл и запустите "setup".


Установите КЛИП.


После установки ПК и программа CLIP автоматически перезагрузятся.

Затем установите NET Framework 3.5.


Шаг 2. Установите драйвер Bosch

Запустите «RNM+VI+V20.2+v9.0.912.220+Setup.exe».


Шаг 3. Установите драйвер VCI

Запустите «RENAULT VCI Driver 1.8.9.0708.exe».


Шаг 4. Зарегистрируйте CLIP

Откройте «КЛИП».

Запуск в режиме администратора.


Часть сети Renault? Нет.

Запустите «настройка-Регистрация».

Нажмите «Создать ключ (вручную)».

Введите защитный код в CLIP Registration.

Запустите «CLIP» еще раз.

Введите информацию об автомобиле и отметьте «Принудительная повторная идентификация компьютеров».


Подождите, и мы внутри.

https://www.cardiagtool.co.uk

Вопрос:

Открыл программное обеспечение V22.10.01 KT200, попытался обновить, но он сказал: «Найдена новая версия, начните обновление!», Как обновить или исправить эту проблему?


Здесь технология Cardiagtool разделяет

Решение:

Для обновления загрузите последнюю версию программного обеспечения ниже. (версия ПО останется прежней после обновления)

V22.10.01-2 Ссылка для загрузки программного обеспечения KT200


Как установить новое программное обеспечение V22.10.01 KT200?

1. Не подключайте устройство, а запустите «Обновить драйвер».

2. Подключите устройство, запустите «Обновить прошивку» (не отсоединяйте USB-кабель во время обновления).

3. Запустите "Setup", запустите "KT200.exe"

http://blog.cardiagtool.co.uk/v22-10-01-kt200-soft...found-start-updating-solution/

Цель:

Склонировать VAG EDC17CP20 на стенде, не открывая ЭБУ.


Инструмент:

KT200 Автоматическая версия


Процедуры:


Перейти к

Выберите драйвер >> СТАНДАРТНЫЙ РЕЖИМ >> AUDI >> TC1796 - VAG >> EDC17CP20.

Нажмите «INFO», чтобы проверить руководство и распиновку.


Подключить устройство к старому ЭБУ по схеме.

Включите выключатель питания.

Подключить ЭБУ.

Нажмите «Читать все», включая Ext Flash, Int Flash Micro, Eeprom.

Прочитано успешно, выключите выключатель питания.


Подключить устройство к новому ЭБУ по той же схеме.

Чтение и сохранение данных.

Записать все, загрузить старые данные в новый модуль.


Сделанный!


http://blog.cardiagtool.co.uk/how-to-clone-vag-edc...-by-kt200-without-opening-ecu/

Один клиент сообщил, что его KT200 ECU Tool  не может прочитать Volvo Penta EDC7UC31.

Здесь Cardiagtool разделяет

Причина:

K-Line не подключен.


ВЫВОД:


PIN B2 и B40 - +12В

КОНТАКТ B6 — ЗАЗЕМЛЕНИЕ

ПИН B89 - КЛАЙН

PIN C9 с D48CONN04

PIN C23 с D48CONN04

Затем выберите

НАСТОЛЬНЫЙ РЕЖИМ

[бренд]

MPC561 - [марка]

EDC7 UC31

читать/записывать ЭБУ


http://blog.cardiagtool.co.uk/solved-kt200-read-volvo-penta-edc7uc31-failed/

Программатор транспондеров OEM Tango разработан для охвата, чтения, записи и генерации новейших транспондеров, используемых в новейших технологиях иммобилайзеров транспортных средств.


Бесплатно загрузите программное обеспечение Tango V1.111.3 от Cardiagtool:

V1.111.3 OEM-танго


Язык поддержки: английский


ОС: WindowsXP (по крайней мере, SP2) Профессиональная версия, Windows7 Максимальная и Windows8 Профессиональная версия


Список поддержки OEM Tango:

Акура

Блеск

Чан Ан

Чан Ченг

Чери

Дэу

Дайхатсу

Группа ФАВ

Джили

Великая стена

Хонда

Хендай

Инфинити

Исузу

Кавасаки

Киа

Лексус

Мазда

Мицубиси

Ниссан

Протон

Роу

Сайпа

Самманд

SsangYoung

Субару

Сузуки

Тата

Тойота

Ямаха


Дисплей программного обеспечения:

https://www.cardiagtool.co.uk

Вопрос:

EDC16CP31 не работает на Fetrotech Silver, у вас есть три попытки с тремя разными автомобилями, и все три не работают, поставьте X на MB 16cp31.

1-б класс не работает

2-й класс не работает

3-спринтер не работает


Здесь у нас есть 3 разных распиновки EDC16CP31:

PINOUT 1 (на Fetrotech)


PIN33 T96-GPT0

PIN34 T96-GPT1

PIN2 T58-ЗЕМЛЯ

PIN5 и 41 T58 - +12 В

PIN43 T58 - КЛАЙН


ВЫВОД 2


PIN33 — GPT0

PIN77 — GPT1

PIN2-ЗЕМЛЯ

PIN5 и 41 - +12 В

PIN43 - КЛАЙН


ВЫВОД 3


PIN86-GPT0

PIN77 — GPT1

PIN2-ЗЕМЛЯ

PIN5 и 41 - +12 В

PIN43 - КЛАЙН


Через тесты PINOUT2 работает, а CAN-H/-L не требуется.

http://blog.cardiagtool.co.uk/solved-fetrotech-rea...16cp31-s1-and-s2-pinout-error/

Как читать ЭБУ Mercedes Delphi CRD2.x? Kess/Ktag Clone не проблема, не вижу этих ЭБУ в списке программатора PCMtuner, а как насчет нового программатора KT200?

KT200 Автоматическая версия/ Полная версия

Для CRD2.x поддерживаются только CRD2.10 и CRD2.61.

CRD2.10

CRD2.61


ПКМтюнер

Не поддерживает CRD2.x, а поддерживает только CRD3.x в BSL.

Учить больше:






Кесс V2/Ктаг

У Kess есть семейство «MERCEDES DELPHI CRD2.XX OEM 651 SOLENOID CAN» для ЭБУ CRD2.XX.


Для Ktag можно выполнить CRD2.1 с помощью тестов.


Выберите правильный протокол.

Для некоторых необходимо припаять два моста на задней стороне ЭБУ.

https://www.cardiagtool.co.uk/

Это пошаговое руководство по добавлению ключа Ford Ecosport ID49 с помощью Autel IM508/IM608.


Процедуры:

Перейти к

IMMO>>Ford>>Ручной выбор>>Ford>>Asia>>Ecosport>>2018-2019>>Ручной ключ

Выбирать

Сканирование состояния Immo>>Быстрое стирание DTC


Введите «Добавить ключ (управляемый)».

Весь процесс и заметки.


Чтение Flash и Security Access займет некоторое время.


Добавьте смарт-ключ.

Все процесс завершен.

Еще раз просканируйте статус immo, и 3-й ключ будет добавлен.


Сделанный!

http://blog.cardiagtool.co.uk/autel-im508-im608-fo...49-add-key-step-by-step-guide/

Клиенты могут задаться вопросом, какой ECU находится в моей машине и поддерживает ли его PCMtuner Tool или Fetrotech Tool или нет. Здесь мы поделимся методом, который поможет вам быстро найти ECU.


Модель:

например Опель Корса 1.3 70кВт 2011 EDC17C18


Шаг 1. Найдите ЭБУ

Перейдите на byteflash.co.uk/tuning-files_index.php, здесь находится база данных файлов настройки, чтобы узнать тип ECU.


Перейти к

Opel>>Corsa>>(D) - 2006 - 2015 1.3CDTi 95л.с.


Затем мы находим внутренний ECU EDC17C18.


Шаг 2. Обратитесь к списку поддержки

Список поддержки:

ПКМтюнер

Фетротех

Затем мы выбираем модуль PCMtuner Bench Module 71, распиновка, как показано ниже:

T94: PIN5 и 46 - +12 В

T94: PIN2-ЗЕМЛЯ

T94: PIN65 - МОЖЕТ H

T94: PIN66 - МОЖЕТ L

T60: ПИН 42 58 - GPT0 GPT1


Отзыв программиста ЭБУ PCMtuner от Мухамеда:

Опель Корса 1.3 70кВт 2011 EDC17C18

Скамейка Чтение/Запись в порядке

ДФФ ВЫКЛ.

Надеюсь, это может помочь!
http://blog.cardiagtool.co.uk/how-to-know-if-pcmtuner-or-fetrotech-support-my-car/

Вопрос:

KT200 ECU Tool почему-то не смог его прочитать, сделал Jtag, все соединения в порядке, но подключиться не может.


Вот техник Cardiagtool

Отвечать:

Поддерживаются только CRD2.10 и CRD2.61.


Как прочитать CRD2.10 Mercedes/ Jeep/ Chrysler по KT200?

Кабель:

Многофункциональный кабель

Радужный плоский кабель


Связь:

PIN2-ЗЕМЛЯ

PIN5 и 15 - +12 В

PIN41 — CAN-H

PIN54 - CAN-L

Припаяйте 3 звена на плате.


Припаяйте плоский радужный кабель к плате.


Чтение/запись через драйвер BDM/JTAG.


Как прочитать CRD2.61 Mercedes/ Jeep/ Chrysler по KT200?

Кабель:

Многофункциональный кабель

Радужный плоский кабель


Связь:

PIN2-ЗЕМЛЯ

PIN5 и 15 - +12 В

PIN41 — CAN-H

PIN54 - CAN-L

может-kt200-чтение-запись-mercedes-crd235-delphi-9

Припаяйте линк и радужный плоский кабель к печатной плате.

может-kt200-чтение-запись-mercedes-crd235-delphi-10

Чтение/запись через драйвер BDM/JTAG.


Надеюсь, это может помочь!

http://blog.cardiagtool.co.uk/can-kt200-read-write-mercedes-crd2-35-delphi/

VNCI J2534 NANO разработан как VCI, совместимый с J2534 Passthru и ELM327 Diagnose J1979. В ходе тестирования он может работать с 6 программами ниже:

1.ОДИС V9.0

2.ТИС ТехстримВ17.00

3.ХДС В3.102

4.ФОРСКАН V2.3.48

5. PCMFLASH V1.2.0

6.СКАНМАСТЕР V2.1.


Для получения ссылки на скачивание программного обеспечения свяжитесь с нами после покупки,

WhatsApp: +86 15002705698

Скайп: cardiag.co.uk


Как установить программное обеспечение?

Чтобы запустить все программное обеспечение, сначала установите драйвер VNCI NANO.


1.Хонда ХДС

Разархивируйте "hds3v102".

Войдите в папку «hds», запустите «setup».


*Выберите США.

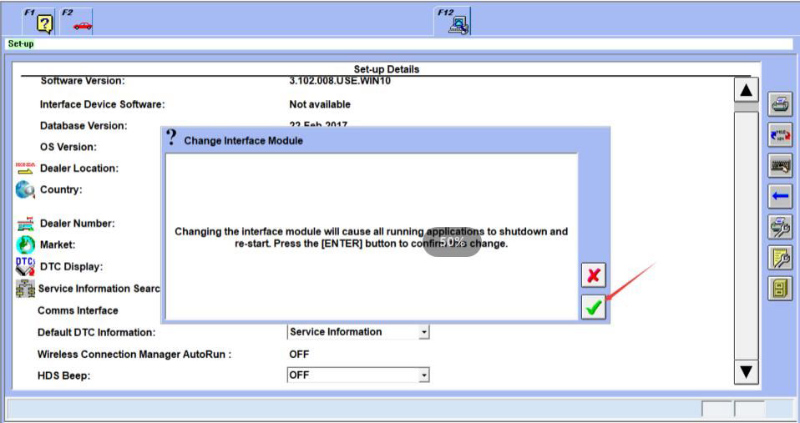

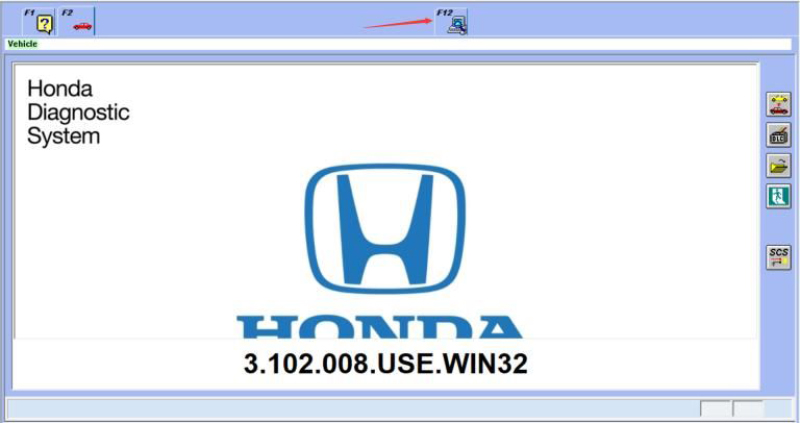

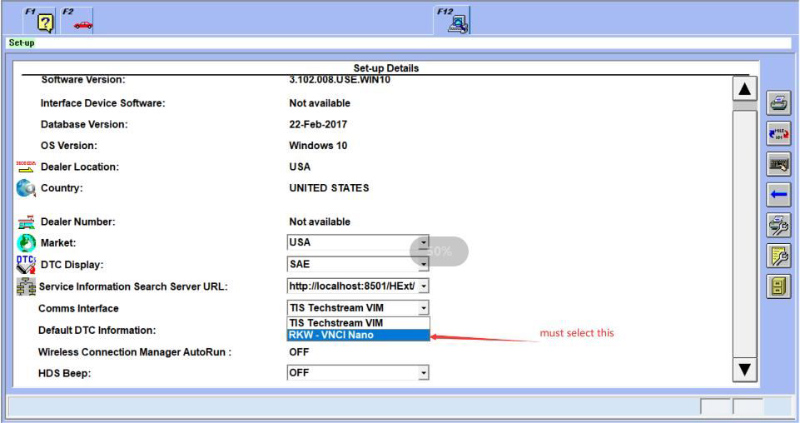

В первый раз нам нужно изменить настройку интерфейса.

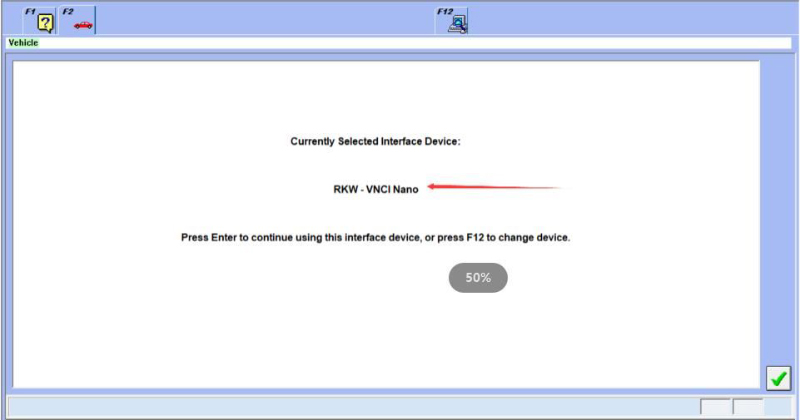

Когда он показывает «RKW-VNCI NANO», это означает успех.

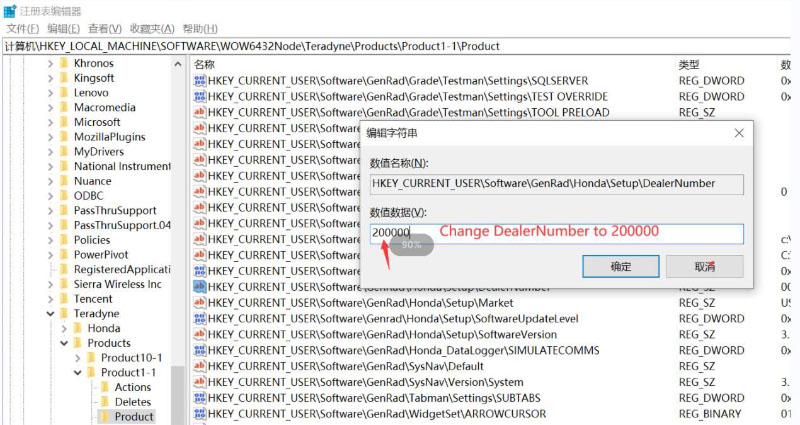

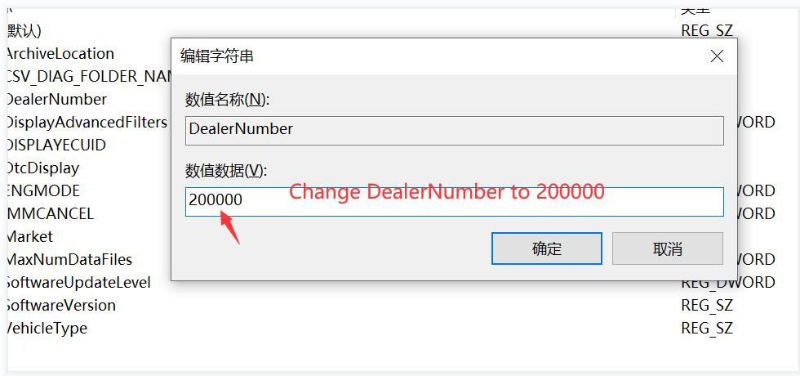

Чтобы использовать функции защиты от кражи, нам нужно изменить информацию реестра.

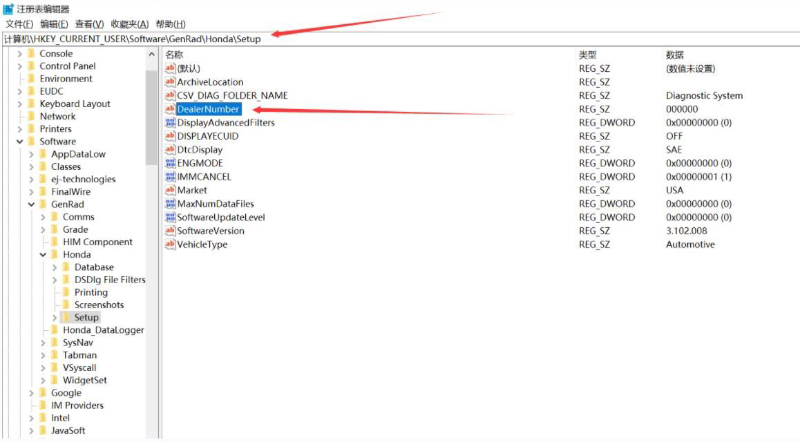

Найдите «regedit» на панели быстрого доступа компьютера, войдите в редактор реестра и найдите соответствующий каталог. Измените значение данных на 200000.

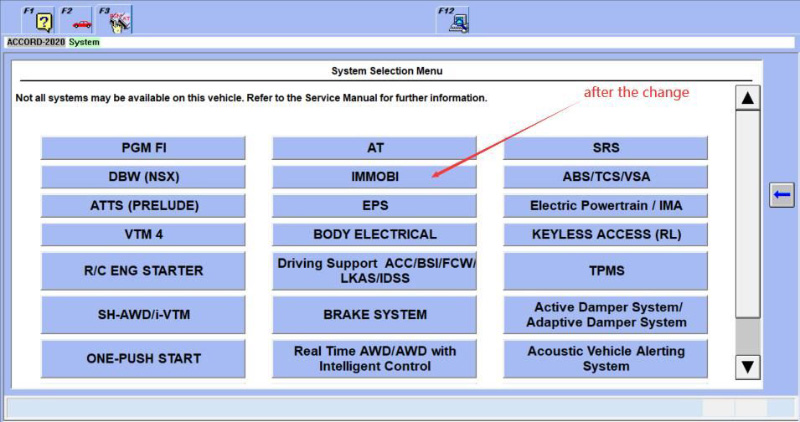

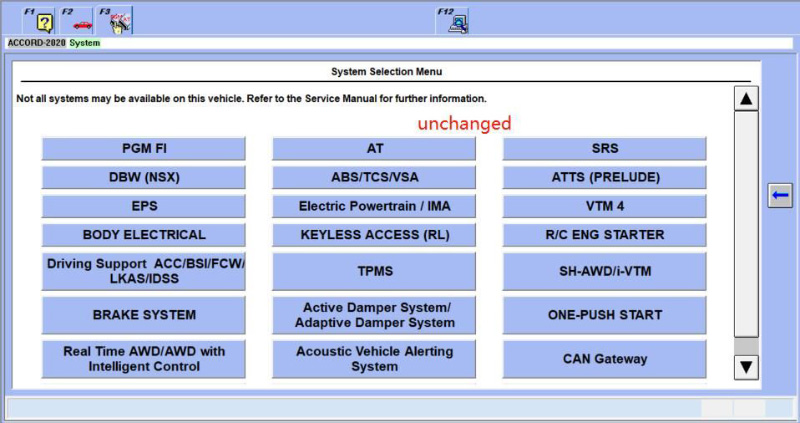

Если его не изменить, не будет опции защиты от кражи.

2. ТИС Техстрим

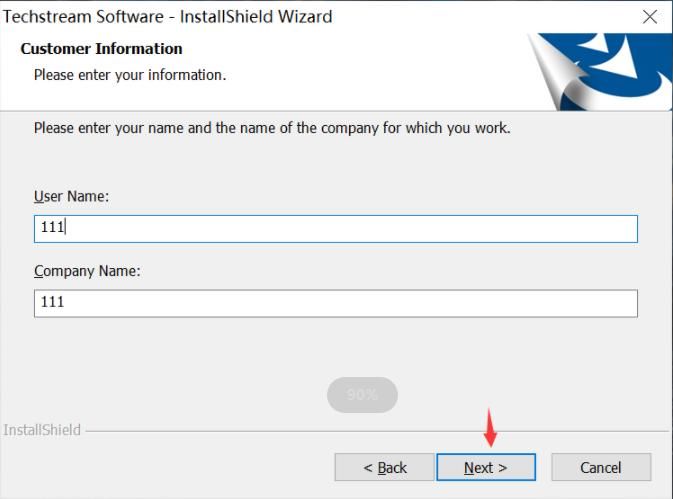

Запустите «Techstream_Setup_V17.00.020», чтобы завершить установку.

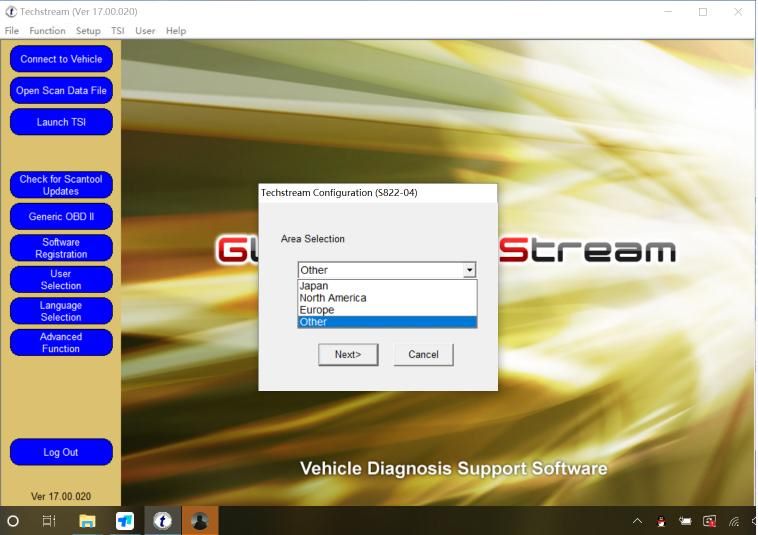

Выберите время и место регистрации.


Перейти к

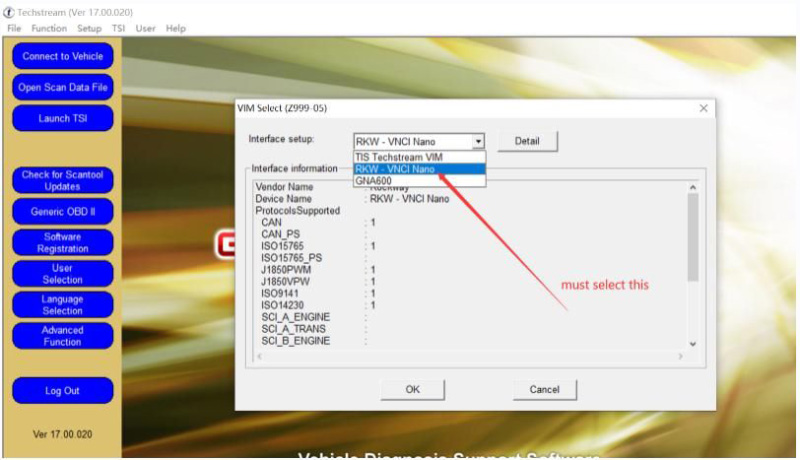

Настройка>>Выбор VIM>>RKW - VNCI NANO


3. ПКМфлэш

Установите ПКМфлеш.

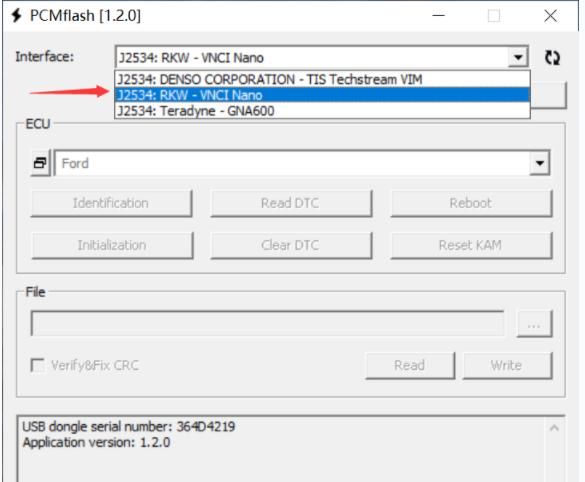

Выберите "J2534: RKW - VNCI NANO" в интерфейсе.


4.ФОРСКАН

Запустите «FORScanSetup2.3.48.release», чтобы завершить установку.

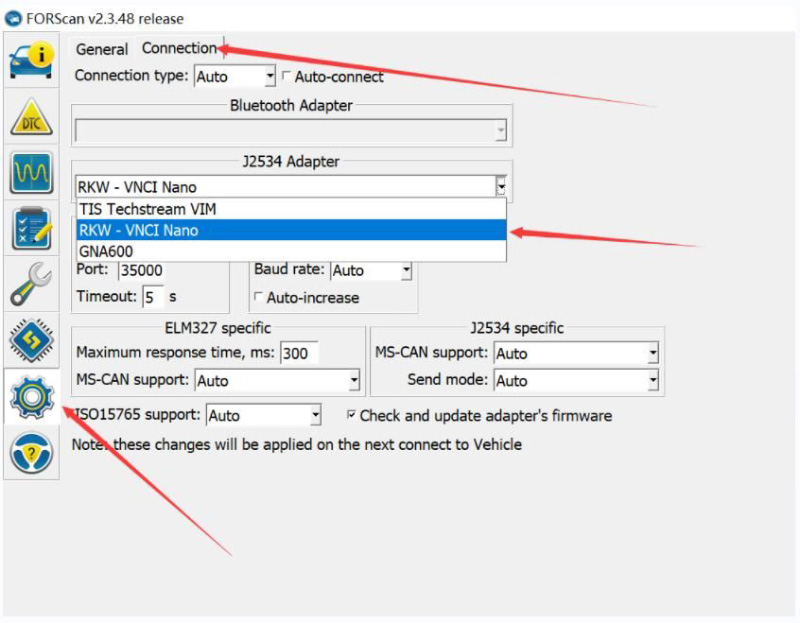

Выберите "RKW - VNCI Nano" на адаптере J2534.


5.СКАНМАСТЕР

Отключите все антивирусное программное обеспечение.

Запустите «ScanMasterELM_2.1», чтобы завершить установку.

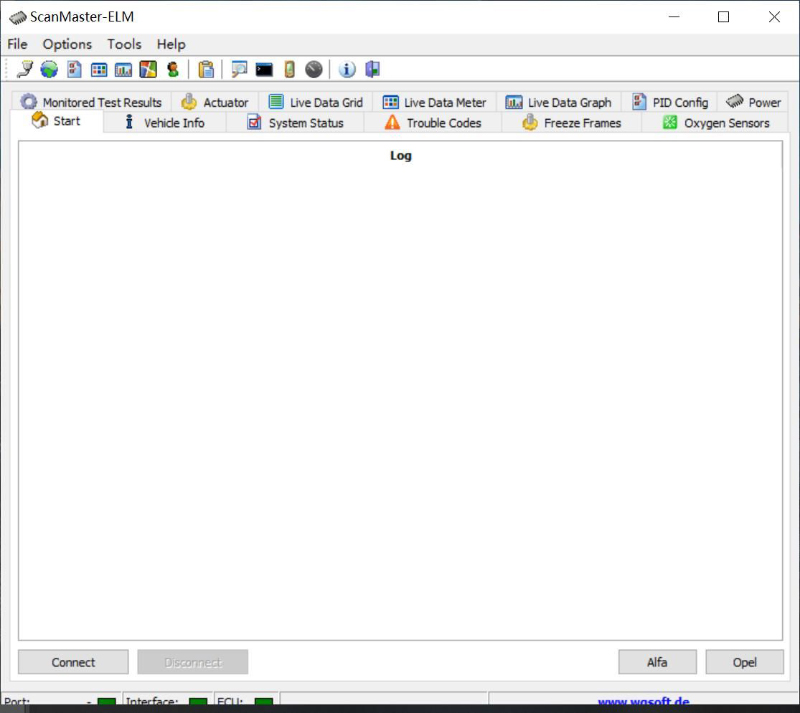

Откройте «СканМастер-ELM».

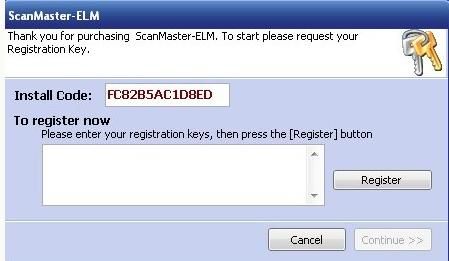

Скопируйте код установки.

Введите «ScanMaster-ELM v2.1», запустите «KeyGen-scanmaster».

Вставьте код установки, чтобы получить код регистрации.


Откройте «ScanMaster-ELM» и введите Регистрационный код.


6.ОДИС

Устанавливаем ODIS самостоятельно.

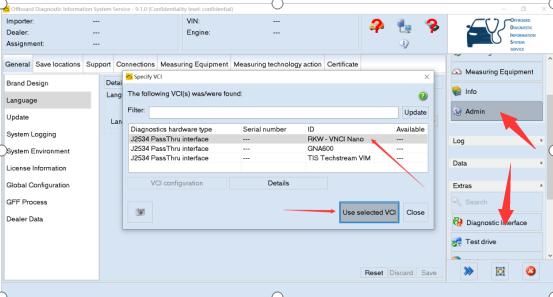

Выберите «RKW — VNCI Nano» в разделе «Указать VCI».




https://www.cardiagtool.co.uk

В этой статье мы покажем вам, как прошить Autel MaxiIM KM100 с помощью TF-карты.


Бесплатно скачать прошивку KM100 Key Programmer Flash от Cardiagtool:

Прошивка Autel KM100


Что нам нужно перед прошивкой?

1.Одна TF-карта (минимум 4G, сделайте резервную копию всех необходимых файлов перед прошивкой)

2. Один кард-ридер

3. ПК с Windows (убедитесь, что USB-порт компьютера с Windows имеет разрешение на запись)

4. файл "update.img"

5. Программа "SDDiskTool"

6.КМ100 который нужно прошить


Как прошить КМ100?

Шаг 1. Установите прошивку

1) Скопируйте «обновление» на ПК. Вставьте TF-карту в кард-ридер и подключите считываемую карту к USB-порту компьютера.

2) Разархивируйте "SDDiskTool_v1.61"

3) Запустите программу "SD_Firmware_Tool" в папке "SDDiskTool_v1.61"

4) Выберите съемный диск. Вставленная TF-карта будет выбрана автоматически, но если в компьютер вставлено более 1 съемного диска, необходимо выбрать TF-карту вручную или удалить другой съемный диск.

5) Отметьте обновление прошивки.

6)Нажимаем "выбрать прошивку" и выбираем файл "update.img".

7) Нажмите «Начать создание» и выберите «ОК» во всплывающем окне с предупреждением. (На этом этапе TF-карта будет отформатирована, перед

8) Завершение шага может занять 7 минут.


Шаг 2. Скопируйте файл «keepcar» (необязательно)

Если вы хотите сохранить исторические записи (диагностические файлы и фотографии), скопируйте «keepcar» в корневое меню TF-карты. В противном случае удалите файл «keepcar.txt».


Шаг 3. Прошить КМ100

*Электричество не менее 30%

Вставьте TF-карту в KM100. Удерживайте кнопку питания, чтобы перезагрузить KM100, он автоматически перейдет к процессу прошивки. И вы можете вынуть TF-карту, как только экран покажет успешное выполнение.


Шаг 4. Форматирование системы

Перезагрузите КМ100 Programmer.

Перейдите в Системные настройки >> система >> сброс >> Сброс к заводским настройкам (не стирайте SD-карту) >> сброс устройства

Устройство перезагрузится автоматически.


http://blog.cardiagtool.co.uk/how-to-flash-autel-m...-with-a-tf-card-file-attached/

Здесь мы собрали несколько распространенных ошибок программного обеспечения KT200. Мы рассмотрим:

1.Не могу подключиться к серверу

2. Диагностика обнаружения проблем

3. Проблема с часовым поясом

4. Проблема с драйвером не открывается

5. Ошибка файла dfb2xx.dll


1.Не могу подключиться к серверу

После «ПОДКЛЮЧИТЬ» программа покажет «ОЖИДАТЬ ПОДКЛЮЧЕНИЕ К ИНТЕРНЕТУ», а затем появится ошибка.


Решение (например, WIN10):

Перейдите в «Защита от вирусов и угроз», закройте все антивирусные программы.


Перейдите в раздел «Брандмауэр и защита сети».


Проверьте, отключен ли брандмауэр Защитника Windows синхронно.


Затем снова запустите программное обеспечение, и все должно быть в порядке.


2. Диагностика обнаружения проблем

Папка KT200 может содержать не более трех dll-файлов, лишние будут удалены.

Три dll-файла: "Gcheck.dll", "SecurityAccess.dll", "wuzi.dll" в папке.


3. Проблема с часовым поясом

Программное обеспечение покажет «Компьютерные часы неверны», если часовой пояс неверен./


В настройках компьютера перейдите к «Текущие данные и время».

Выберите правильный часовой пояс по местоположению и синхронизируйте сетевое время.


4. Проблема с драйвером не открывается

Диск отсутствует, а программное обеспечение выдает сообщение «Ошибка: 126».


Установите пакет исправлений, соответствующий системе, и она сможет нормально работать.


Выберите версию x86 для 32-битной системы, x64 для 64-битной системы.


5. Ошибка файла dfb2xx.dll

Во время обнаружения программное обеспечение отображает ошибку файла dfb2xx.dll.


Размер файла dll на диске C составляет 202 КБ, а не 392 КБ, замените его.


Сделанный!

Надеюсь, это может помочь!

http://blog.cardiagtool.co.uk/kt200-software-common-errors-and-solutions/

Вопрос:

Установлено последнее программное обеспечение V22.10.01 KT200, но «Выбрать драйвер» отображается серым цветом и не отвечает.


Здесь Cardiagtool разделяет

Решение:

1. Перейдите в «Диспетчер устройств» и удалите драйвер, а затем переустановите из установки.


2. Запустите «Обновление» и выберите «Сбросить устройство».


3. Отключите USB-кабель и снова подключите его.


4. Снова откройте программное обеспечение, и KT200 Programmer должен работать нормально.


Надеюсь, это может помочь!

http://blog.cardiagtool.co.uk/kt200-v22-10-01-soft...ble-to-select-driver-solution/

KT200 ECU Tool с режимами OBD/BENCH/BOOT/BDM/JTAG предназначен для R/W 5400+ ECU и 500+ TCU.


1. Бесплатно загрузите программное обеспечение V22.10.01 KT200 с Cardiagtool.

Программное обеспечение KT200 V22.10.01

ECUПомощь


2.V22.10.01 Информация об обновлении



* ПОЛНАЯ СИСТЕМА для MARELLI 9GF и 8GSW версии ПО с 2020 г.

Добавлены новые полные системные драйверы для MARELLI 9GF и MARELLI 8GSW.

блоки управления для версий с заблокированным обновлением ПО с 2020 года.

На этих блоках управления с обновленным программным обеспечением больше не разрешалось полное чтение микро и eeprom из распиновки.

Теперь возможно: читать и записывать полное содержимое, не открывая блок управления.


- Чтение и запись микро

- Чтение и запись EEPROM

- Восстановление

- Контрольная сумма



НОВАЯ АВТОМАТИЧЕСКАЯ ФУНКЦИЯ: TRICORE CLONE

Добавлен автоматизм для клонирования следующих блоков управления с адаптацией зоны OTP и паролем:

- МЕД17.5 АУДИ

- МЭД17.5.25 АУДИ

- МЭВД17.4.2 СИТРОЕН

- EDC17 C08 ХЕНДАЙ

- EDC17 C53 ХЕНДАЙ

- EDC17 C08 КИА

- EDC17 C53 КИА

- EDC17 C66 МЕРСЕДЕС БЕНЦ

- MEVD17.4.2 ПЕЖО

- СИДЕНЬЕ MED17.5

- СИДЕНЬЕ МЭД17.5.25

- МЕД17.5 ШКОДА

- МЕД17.5.25 ШКОДА

- ME17.9.20 СМАРТ

- EDC17 C73 ТОЙОТА

- МЕД17.5 ФОЛЬКСВАГЕН

- МЕД17.5.25 ФОЛЬКСВАГЕН


НОВАЯ ПОЛНАЯ СИСТЕМА ДЛЯ MERCEDES TRUCK И CLAAS CONTINENTAL ACM/MCM

Поддерживались версии K-line MCM2 D1/D2 и ACM.

Также доступно полное чтение MCM2.1 D3/D4 и ACM2.1 в линии CAN.


- Чтение и запись микро

- Чтение и запись EEPROM

- Восстановление

- Контрольная сумма


Чтобы обеспечить полноценную системную связь в аппаратных версиях D4, необходимо будет выполнить простые операции разблокировки при открытом блоке управления, установив перемычки на печатной плате.

В конце можно будет закрыть блок управления и прочитать и записать все содержимое из распиновки. Следуйте инструкциям в руководствах по эксплуатации.

ПСА ГИБРИД4 HV17.4

- НАСТОЛЬНЫЙ РЕЖИМ ПО CENTRALINE PSA HYBRID4 HV17.4

Добавлено полное чтение ЭБУ Citroen/Peugeot HYBRID4 через распиновку.

ECU имеет 2 внутренних HCU.

- Чтение и запись Micro HCU1 / HCU2

- Чтение и запись EEPROM HCU1/HCU2

- Восстановление

- Контрольная сумма


РЕЖИМ ЗАГРУЗКИ (BAM) для EMS S8 и CRD2


Мы добавили новый РЕЖИМ ЗАГРУЗКИ (BAM) для полного управления блоком управления на SCANIA:

- КОНТИНЕНТАЛЬ ЭМС S8

и новый BOOT MODE (BAM) для MERCEDES BENZ/FCA с блоками управления:

- DELPHI CRD2.xx (версии SOLENOID и PIEZOTEC)


Это упрощает чтение и запись ECU в открытом режиме по сравнению с предыдущим режимом JTAG (функция JTAG все еще доступна).

Кроме того, при использовании этого метода соленоидам Delphi CRD2.xx больше не требуется открывать ЭБУ снизу.

- Чтение микро + EEPROM

- Запись микро+Eeprom

- Восстановление

- Контрольная сумма


НОВАЯ АВТОМАТИЧЕСКАЯ ФУНКЦИЯ: TRICORE CLONE

Добавлен автоматизм для клонирования следующих блоков управления с адаптацией зоны OTP и паролем:

- БМВ МЭВД17.2.8

- БМВ МЭВД17.2.Х

- ФИАТ ДКУ17 ПК42

- МЕРСЕДЕС БЕНЦ EDC17 CP10

- МЕРСЕДЕС DCU17 PC42

- МИНИ МЭВД17.2.8

- МИНИ МЭВД17.2.Х

- РЕНО ДКУ17 ПК42

- ВОЛЬВО EDC17 CP48


КОНТИНЕНТАЛЬНЫЙ GPEC2, GPEC3, GPEC4, GPEC4LM

Новый BOOT MODE (BAM) для ЭБУ CONTINENTAL GPEC, устанавливаемых на автомобили FCA FIAT, JEEP, CHRYSLER, DODGE:

- КОНТИНЕНТАЛЬНЫЙ GPEC2A

- КОНТИНЕНТАЛЬНЫЙ GPEC3

- КОНТИНЕНТАЛЬНЫЙ GPEC4

- КОНТИНЕНТАЛЬНЫЙ GPEC4LM


- Чтение микро + EEPROM

- Запись микро+Eeprom

- Восстановление

- Контрольная сумма


CUMMINS CM2200 ДОДЖ КРАЙСЛЕР

Добавлен JTAG MODE для блока управления CONTINENTAL CUMMINS CM2200 автомобилей DODGE и CHRYSLER.


- Чтение

- Пишу

- Восстановление

- Контрольная сумма


НОВЫЕ РЕЖИМЫ ЗАГРУЗКИ ДЛЯ DELPHI DCM7.1A / DCM7.1B PSA


Добавлен НОВЫЙ РЕЖИМ ЗАГРУЗКИ для микро AURIX TC297 для ЭБУ DCM7.1A и DCM7.1B, установленных на автомобилях группы PSA.


- Чтение

- Пишу

- Восстановление

- Контрольная сумма


Обновления для JTAG-BENCH-OBD


- НОВЫЙ БАГАЖНИК ЧЕРЕЗ РИНУК ДЛЯ MITSUBISHI OUTLANDER 2.0 PETROL

- Прочитайте и напишите

- Восстановление

- Контрольная сумма


Добавлен режим JTAG для блока управления ADBLUE ACM VOLVO TRUCKS EURO 6.

- Читать

- Пишу

- Восстановление

- Контрольная сумма


В драйвер OBD для MARELLI 9DF FCA добавлен также ВИРТУАЛЬНЫЙ

чтение, в дополнение к уже существующему реальному чтению.


https://www.cardiagtool.co.uk

Скайп: cardiag.co.uk

WhatsApp: +86 15002705698

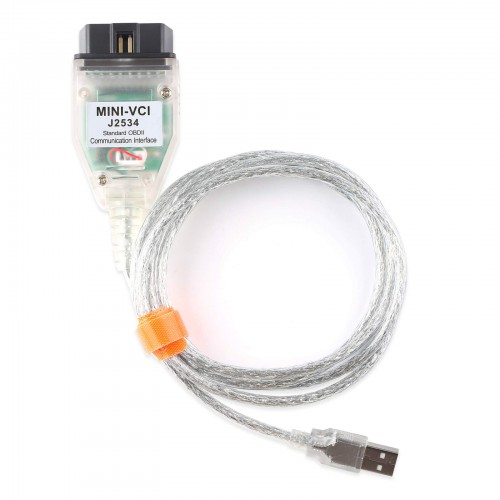

Одиночный кабель MINI VCI J2534 с чипом FTDI FT232RL совместим с программным обеспечением TIS OEM.

Бесплатно загрузите программное обеспечение MINI VCI от Cardiagtool:

Техстрим v17.20.013

МИНИ VCI Драйвер

Патч Техстрим


Язык:

Английский, немецкий, французский, испанский, итальянский, русский, китайский, турецкий.


ОПЕРАЦИОННЫЕ СИСТЕМЫ:

Windows XP/windows7/8/10 32-разрядная/ 64-разрядная (рекомендуется 32-разрядная версия Win7.)


Как установить?

1.Установите программное обеспечение TIS

2.Установите драйвер. После завершения, пожалуйста, не открывайте драйвер, а только откройте программное обеспечение TIS. А затем соедините его с автомобилем, который вы хотите диагностировать.

3. Выберите Европу и войдите в диагностическую панель.

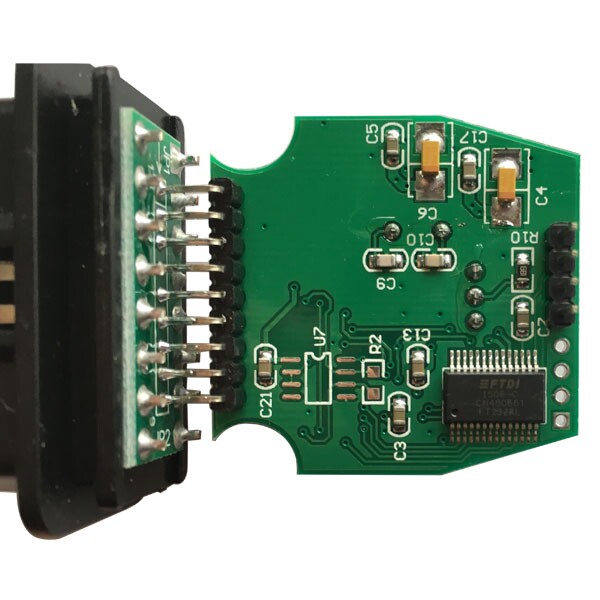

Дисплей печатной платы (с чипом FTDI FT232RL):

https://www.cardiagtool.co.uk/

Вопрос:

Сделать Adblue OFF на Ecd17C60 (PSA) KT200 Корректировать Tprot автоматически или нужно делать это вручную?


Здесь Cardiagtool Tech отвечает:

1. При записи файла нажмите YES при появлении запроса на правильную контрольную сумму, выберите «Исходный файл» и продолжите, подождите, пока контрольная сумма будет исправлена.

2.Нажмите YES во втором запросе контрольной суммы, нажмите yes (применен патч TPROT), затем продолжите запись.


Как читать/записывать BOSCH EDC17C60 Peugeot/Citroen программатором KT200 ECU?

    [1793] [Дизель]

Путь: Скамья TRICORE>>PEUGEOT/CITROEN>>TC1793 - PSA>>EDC17 C60

PIN 3 и 52: +12 В

КОНТАКТ 4: ЗАЗЕМЛЕНИЕ

PIN49: CAN-H

PIN33: CAN-L

PIN24: БЕЛЫЙ

PIN82: КОРИЧНЕВЫЙ


    [TC1793 INT.F.]

1)Поиск пароля

Путь: TOOLS BOOT MODE>>INFINEON TRICORE Tool Password>>PASSWORD BFT>> Найдите пароль (следуйте подсказкам)

PIN3 и 52: +12 В

PIN4: ЗАЗЕМЛЕНИЕ

PIN49: CAN-H

PIN33: CAN-L

PIN24: БЕЛЫЙ

PIN82: ФИОЛЕТОВЫЙ


Поскольку пароль (файл) удалось найти, его можно прочитать/записать.


2)Чтение/запись

Путь: ИНСТРУМЕНТЫ РЕЖИМ ЗАГРУЗКИ>>INFINEON TRICORE Boot>>SAK TC1793

PIN3: +12 В

PIN4: ЗАЗЕМЛЕНИЕ

PIN52: ЗАЖИГАНИЕ

PIN49: CAN-H

PIN33: CAN-L

На плате: ЗАГРУЗКА


https://www.cardiagtool.co.uk


JLR SDD (Symptom Driven Diagnostics) — это автомобильная диагностика JLR, выпускавшаяся с 2005 по 2017 год. Здесь мы делимся с вами бесплатными ссылками для скачивания SDD и патча.

Подборка того, что можно сделать с SDD:

    Считывание кода неисправности 1 Сброс анализа для ремонта
    Сервисные огни
    Чтение/очистка/сброс световых кодов подушки безопасности
    Чтение/очистка/сброс кодов ABS Light
    Модули программирования
    Очистка адаптации
    V130 Программирование дополнительных клавиш
    Программирование персонализации, например, высоты дорожного просвета или складывания боковых зеркал.
    Регенерация сажевого фильтра
    Включите насосы для прокачки тормозов.
    Отрегулируйте высоту автомобиля
    Запрограммируйте новые блоки DSC


Бесплатно загрузите JLR SDD и патч от Cardiagtool:

Твердотельный накопитель V163 JLR

Патч SDD


Версия программного обеспечения: V163

Операционная система: Win 7/8/10/11 (рекомендуется Win7 64bit)

Языки: немецкий, английский, испанский, французский, итальянский, нидерландский, португальский, русский, японский, китайский, корейский

Совместимые устройства: JLR Mangoose, VXDIAG Nano JLR, VXDIAG VCX SE, Tactrix Openport 2.0...


Советы:

1. Создайте резервную копию двух файлов «app.war» и «app.properties».

2.Запустите патч после успешной установки SDD (не забудьте отключить антивирусные программы)


https://www.cardiagtool.co.uk/

Если Lonsdor K518ISE не может связаться ни с одной из поддерживаемых моделей автомобилей, вероятно, проблема связана с кабелем OBD или портом DB25. Итак, здесь мы покажем вам, как протестировать линию OBD K518ISE и порт DB25.


Как проверить кабель OBD?

На кабеле OBD есть 3 разъема:

Разъем 1: подключите порт OBD K518ISE;

Разъем 2: подключите адаптер KPROG

Разъем 3: подключите порт OBD автомобиля


Шаг 1

Отключите основной блок K518ISE и выключите его.

Шаг 2

Подключите кабель DB25 (кабель OBD) к основному блоку k518ISE, используя мультиметр, и переключитесь на диодные стойки.

Шаг 3

Используйте красную ручку, чтобы коснуться металлической части

Шаг 4

Используйте черную ручку, чтобы проверить сопротивление каждого контакта автомобильного разъема.


Анализ результатов:

*Контакты 1 и 8 не должны иметь сопротивления; PIN2-7 и 9-16 должны иметь сопротивление

1. Все контакты не имеют сопротивления, тогда проблема в кабеле DB25.

2. Измерение правильное, как и должно быть, и устройство по-прежнему не может связаться с автомобилями, которые оно поддерживает, затем отправьте обратно устройство и кабель OBD для ремонта.


https://www.cardiagtool.co.uk

Клиенты Cardiagtool:

Сегодня мы начинаем распродажу, посвященную 13-летию! Сотни предметов в горячей продаже, присоединяйтесь к счастливой лотерее с заказом более 100 евро. Распродажа продлится с 30 сентября по 30 ноября.


13th Anni Sale Вход:

https://www.cardiagtool.co.uk/producttags/13th-anniversary-sale.html


Горячие предметы:

1.ПКМтюнер - 427EUR


Самый популярный программатор ECU в 2022 году, 76 модулей в 1, настольный/OBD/загрузочный режим


2.Планшет Autel IM508 - 899 евро


Большой охват ИММО, доступная цена


3. Autel IM608 PRO - 2249 евро


Большой охват IMMO, расширенная диагностика


4.Супер МБ ПРО М6 - 459 евро

Совместим с программным обеспечением MB SD, дешевле и стабильнее, чем SD C4


https://www.cardiagtool.co.uk/
