Антон_Росляков

Переход с чугуна на пластик

Пятница, 21 Июля 2023 г. 11:22 (ссылка)


2546267_Perehod_s_chygyna_na_plastik_1 (623x485, 113Kb)



Чугунный стояк даже сегодня не редкость. Конечно, в новых современных многоэтажках все чаще ставят пластик. Но инженерные сети «старого» жилого фонда сделаны из чугуна. Во многих квартирах материал уже давно выработал свой ресурс. Появляется течь, сама труба ржавая, часто забивается. Нужна замена чугунного стояка. В этой статье мастер сантехник расскажет, как правильно соединить пластиковые канализационные трубы и при необходимости сделать качественный переход с чугуна на пластик.



Соединение чугунных и пластиковых канализационных труб























Простейший способ соединения — использование резинового уплотнительного кольца (подходит только для чугунной трубы с раструбом). Пластиковую трубу вставляют в раструб чугунной на глубину 3–8 см (по возможности лучше на 8 см), предварительно установив уплотнитель. Операция несложная, не требует специальных навыков, но главное — можно тут же пользоваться канализацией, что архиважно в многоквартирных домах, где с соседями договориться либо сложно, либо невозможно.































Соединяют поэтапно:












  • Тщательно очищают от ржавчины и других отложений чугунный раструб;


  • Вставляют кольцо в раструб;


  • Вставляют пластиковую трубу в кольцо.



В случае использования герметика (для надежности) ему нужно дать высохнуть, то есть не пользоваться канализацией несколько часов.













Если раструба нет, несколько сложнее. Предварительно придется обрезать часть чугунной трубы, зачистить ее, выровнять край. Затем:




  • Уплотнительное кольцо надеть на чугунную трубу;


  • Нанести на кольцо герметик;


  • Надеть пластиковую муфту (на нее тоже наносят герметик).



Таким образом получают своеобразный раструб, уже в него вставляют пластиковую трубу. Если диаметр разный, покупают муфту (редукцию), состоящую из двух цилиндров (один больше, второй меньше).



Зачеканка























Еще один способ соединения чугунной и пластиковой труб — стандартная зачеканка, но с силиконовым герметиком вместо цементного замка.











Силиконом также можно заполнить небольшой зазор между трубами (не более 2 мм), обеспечив должную герметичность. Перед наполнением нужно полностью высушить зазор (оптимально использование строительного фена). Силикон вводят специальным пистолетом. Состав должен высохнуть, на что требуется 3–5 часов — все это время канализацией лучше не пользоваться.



Комбинирование



К комбинированию нескольких методов соединения чугунных и пластиковых канализационных труб прибегают, когда зазор между деталями слишком велик. В таком случае, кроме резинового уплотнителя, используют зачеканку паклей, покрывая ее герметиком. Такой способ применяют, когда унитаз подключают посредством гофрированной трубы.



Видео



В сюжете - Правильная расчеканка фанового тройника














В сюжете - Переход с чугуна на пластик














В сюжете - Замена чугунной трубы на пластиковую в подвале дома














Повторять не советуем: только на видео кажется, что своими руками расчеканить трубу и заменить на пластик легко — на самом деле у мастера многолетний опыт, годами выверенная сила удара, отточенные навыки.



В продолжение темы посмотрите также наш обзор Врезка в канализационную трубу



Источник













Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Монтаж чугунной безраструбной SML трубы

Среда, 31 Мая 2023 г. 17:39 (ссылка)


2546267_Montaj_chygynnoi_bezrastrybnoi_SML_trybi_1 (637x302, 206Kb)



Одним из основных преимуществ безраструбных систем внутренней канализации SML является простой и быстрый монтаж и демонтаж. Для соединения труб и фасонных частей (отводов, крестовин, переходников и т. п.), а также их крепления к конструктивным элементам зданий и сооружений используются фирменные хомуты и кронштейны. В этой статье мастер сантехник расскажет о монтаже чугунной безраструбной SML трубы.



Особенности монтажа













Трубы SML имеют стандартную монтажную длину – 3000 мм, что обеспечивает удобство их транспортировки и монтажа. Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели могут применяться цепные или ременные пилы, дисковые пилы (болгарки), а при отсутствии доступа к источнику электроэнергии – роликовый труборез. Основное условие, которое следует соблюдать при резке, – расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.













Для соединения отдельных труб и фитингов систем SML, расположенных внутри зданий систем канализации, обычно применяют хомуты из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости обеспечения дополнительной защиты от внешних воздействий также могут использоваться хомуты Ductile Iron, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.













Соединение с помощью Max и Rapid осуществляется следующим образом:




  • Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.


  • С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.


  • При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).



При монтаже с помощью хомута Ductile Iron соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на неё устанавливаются и скрепляются двумя винтами две чугунные скобы.













При монтаже напорных канализационных систем, а также при соединении участков, которые подвергаются дополнительным продольным нагрузкам, для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle. Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нуждавшееся в этом соединение без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой им являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.



Крепление горизонтальных и вертикальных чугунных трубопроводов SML













При монтаже горизонтальных участков трубопроводов SML используются крепежные хомуты и специальные боковые скобы. Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.



На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются специальные поддерживающие трубы и скобы.



Соединение безраструбных чугунных труб с другими типами трубопроводов













В зависимости от типа присоединяемого к SML системам трубопровода или устройства могут использоваться различные способы или дополнительные приспособления. Так, подключение внутренних элементов систем канализации (умывальниковунитазовдушевых кабин и т. п.) может производиться при помощи специального тройного коллектора.



Для соединения с внутренними трубами из пластика, меди и других материалов может применяться тройник или крестовина с отводом с внутренней резьбой 2”, в которую устанавливается специальный переходник. Альтернативным вариантом подобного соединения может служить универсальный переходник Fix из EPDM.



Соединение с керамическими трубами городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.



Видео



В сюжете - Монтаж чугунной безраструбной SML трубы




В продолжение темы посмотрите также наш обзор Устройство безраструбной чугунной канализации



Источник



https://santekhnik-moskva.blogspot.com/2019/07/Mon...y-bezrastrubnoy-SML-truby.html

Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Какой срок службы чугунных канализационных труб

Среда, 13 Апреля 2023 г. 00:49 (ссылка)


2546267_Kakoi_srok_slyjbi_chygynnih_kanalizacionnih_tryb_2 (640x424, 383Kb)



Для канализационных систем все чаще начинают применять трубы из разных полимеров. Их устанавливают в качестве новых отводов стоков, а также вместо чугунных труб. Тем не менее, чугунные трубы все еще актуальны, так как в некоторых случаях иной материал попросту нет возможности использовать. В статье мастер сантехник расскажет, какой срок службы у чугунных канализационных труб и что делать, чтобы его продлить.



Плюсы и минусы эксплуатации чугунных труб













В настоящее время, когда полимерные материалы занимают все большую долю рынка, чугунные трубы для многих могут показаться попросту устаревшим решением. Все же их продолжают использовать. Происходит это потому, что у них имеются некоторые важные характеристики проверенные на практике годами.



К основным техническим характеристикам можно отнести:




  • Изделия из чугуна практически не подвержены коррозии, поскольку уровень сопротивления ей гораздо выше, чем у изделий из стали;


  • Хорошая звукоизоляция. Звуки текущей воды при использовании практически не слышны;


  • Трубы не горят, поскольку чугун является пожароустойчивым материалом;


  • Прочные, реже появляются трещины при механических воздействиях и перепадах давления;


  • Чугун экологичен, не выделяет ядовитых и токсичных паров и веществ.



У чугунных труб есть и ряд недостатков:




  • Большая масса. Из-за этого в значительной степени усложняется процесс укладки труб в затрудненных условиях. Чтобы их перевезти, нужно заказывать специальный автотранспорт.


  • Процесс стыковки. Является медленным занятием, которое, к тому же, отбирает много сил.


  • Герметичность стыков. Это является слабым местом чугунных труб – где-то через 5-7 лет их придется чеканить по-новому.


  • Эти нюансы заставляют многих потребителей отдавать предпочтение пластиковым трубам.



Тем не менее, в условиях, когда к системе канализации предъявлены специальные требования по прочности и акустическим параметрам, или нагрузка на нее будет более сильной на протяжении всего времени, то лучше применять изделия из чугуна.



Сфера применения канализации из чугунных труб













Очень многие считают, что чугун — хрупкий и не гибкий, и даже при легких ударах он будет трескаться. На самом деле это относится только к серому и некоторым другим видам чугуна. Дело в том, что ученые уже давно вывели формулу нового, высокопрочного чугуна. Это специальный высокопрочный чугун с шаровидным графитом (ВЧШГ). Секрет в том, что он содержит включения графита в форме сфер. Именно из-за них кристаллическая решетка чугуна не разрушается при ударах и механических повреждениях, как это происходит в сером чугуне, где графит содержится в форме пластин.



В настоящий момент трубы из серого чугуна применяются во многих безнапорных коммуникациях, где жидкости циркулируют самотеком:




  • Большие фермы и бойни, а также мясокомбинаты и иные объекты, деятельность которых связана с содержанием или заготовкой животных;


  • Пищевая промышленность;


  • Крупные и другие промышленные предприятия;


  • Образовательные и лечебные заведения;


  • Санатории, имеющие скважины для добывания минеральных и термальных вод;


  • Высотные здания;


  • Лаборатории;


  • Внешние водоотводящие коммуникации, включая трубы, проходящие на большой глубине – высокая прочность позволяет использовать их на глубине до 8-10 метров.



Из-за того, что в квартирах со старыми системами, отслужившими свой срок, и проложенными еще в начале двадцатого века, часто происходят аварии и требуется помощь сантехника, тоже сложилось мнение, что чугунные трубы имеют высокий уровень аварийности. Однако трубы из чугуна, при должном уходе и своевременной профилактике, способны переносить большие нагрузки, такие как размыв и движение грунтов, дестабилизация основания, сильные перепады температур и прочее. Все эти нагрузки системы чаще переносят без каких-либо разрывов труб, нарушения герметизации и трещин.



Факторы, влияющие на срок эксплуатации канализации из чугуна













Понятие «срок службы чугунных труб канализации» подразумевает, в частности, общую продолжительность работы системы без необходимости проведения срочных или плановых ремонтов или замены отдельных ее частей. В идеале изготовленные из серого чугуна водоотводы способны проработать порядка 60-80 лет. Но это возможно только при условии аккуратного обращения с трубами и фитингами.



Что касается срока эксплуатации канализационных труб из ВЧШГ, то он составляет, по меньшей мере, 100 лет.



Одним из главных условий длительной и бесперебойной эксплуатации чугунной канализации является наличие качественных труб и фитингов под них. Это значит, что поверхность чугуна должна быть однородной и гладкой, без застывших металлических капель или наплывов, без наслоений шлака и всевозможных наростов. Диаметр и длина труб и фитингов для их стыковки должны соответствовать требованиям нормативных документов – ГОСТов.



На производстве чугунные изделия для защиты от коррозии снаружи и изнутри вскрывают слоем нефтяного битума. Как вариант, некоторые производители в качестве защитного слоя применяют забеленный чугун. При этом очень важно, чтобы это защитное покрытие полностью и равномерно покрывало поверхность трубы для канализации. В тех случаях, когда целостность этого слоя нарушена из-за наличия свищей, трещин, швов или частиц шлака, в слабых местах очень быстро начинается процесс ржавления, что существенно сокращает срок службы канализационных труб.



Что продлевает срок службы труб из чугуна













Для обеспечения длительной работы водостока очень важно, чтобы водопровод был сделан из соединительных материалов самого высокого качества.



Поверхность чугунных труб должна быть ровной и гладкой. Не допускается наличие впадин или наростов.



Все габариты трубы (ее длина и диаметры) обязательно должны полностью соответствовать действующему стандарту.













Чтобы увеличить срок эксплуатации и обезопасить чугун от появления коррозии, внутренняя, а также наружная поверхность труб обрабатываются нефтяным битумом. Чтобы создать специальное защитное покрытие, иногда применяют особый забеленный чугун.



При создании антикоррозийного покрытия, не разрешается наличие свищей или каких-либо посторонних включений. Поверхность должна получиться ровной и сплошной.



Даже малейшая капля металла, нарушившая антикоррозийное покрытие, может стать причиной появления коррозии. Причем это произойдет уже в самом начале работы канализационной системы.



Наружные дефекты трубы легко определить визуально, внимательно изучив состояние поверхности изделия. Внутренние дефекты можно определить только на слух.













Когда в трубе имеется трещина или появилась раковина, при постукивании труба будет издавать характерный звук. Его продолжительность, а также высота звучания тона сильно отличаются от звука качественного материала.



Данная технология помогает даже обнаружить, в каком месте находится повреждение.



Кроме правильного выбора качественного соединения, срок эксплуатации канализационной системы зависит и от грамотно сделанного монтажа. Раструбные трубы должны устанавливаться в определенном порядке. Направление соединения должно быть противоположно потоку жидкости. Стыки должны герметизироваться и зачеканиваться только материалами высокого качества.













Для монтажа канализации, применяется большое количество дополнительных деталей:




  • Фитинги;


  • Заглушки;


  • Тройники;


  • Переходники;


  • Разветвители крестообразные.



Когда выбираются фасонные детали, нужно обязательно учитывать марку материала. Он должен соответствовать параметрам чугуна.



При несовместимости марок материала, нарушается форма соединений изделий. Это происходит особенно часто при больших скачках температуры.













От этих дефектов сильно страдает безраструбная канализационная система ванной комнаты. При установке раструбных соединений, при совмещении их с другими деталями, такие дефекты не возникают.



Очистка труб для увеличения срока использования













Со временем на внутренней поверхности труб в системе возникают отложения нечистот. Это совершенно естественный процесс, который возникает по ряду причин. С одной стороны отложения, которые присутствуют в нечистотах, откладываются на стенках, а с другой — на внутренней поверхности труб, которые подверглись коррозии, нарастают слои ржавчины. Из-за этого сечение трубы может уменьшиться. Для того чтобы избежать этого, на внутреннюю поверхность можно нанести цементно-песчаное покрытие. Такое покрытие также защищает от коррозии, так как вода, проходящая сквозь него, обогащается щелочными элементами. Однако это не всегда может помочь полностью предотвратить зарастание, и трубы все равно необходимо прочищать.



Продолжить чтение вы сможете по ссылке:



https://santekhnik-moskva.blogspot.com/2023/04/Kak...kh-kanalizatsionnykh-trub.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Технические характеристики и сферы применения труб ВЧШГ

Суббота, 09 Июля 2022 г. 23:01 (ссылка)


2546267_Tehnicheskie_harakteristiki_i_sferi_primeneniya_tryb_VChShG_4_1_ (640x640, 648Kb)





Для монтажа различных трубопроводных систем мастер сантехник использует различные виды труб, одними из них являются чугунные трубы ВЧШГЭто изделия из высокопрочного чугуна с использование шаровидного графита, придающего материалу высокие эксплуатационные характеристики.





Что такое ВЧШГ







2546267_Tehnicheskie_harakteristiki_i_sferi_primeneniya_tryb_VChShG_7 (640x299, 46Kb)





ВЧШГ – это высокопрочный чугун с шаровидным графитом соединяющий в себе высокую коррозионную стойкость чугуна (долговечность в эксплуатации), и механические свойства стали (прочность на разрыв и пластичность). В ранее используемом «сером чугуне» углерод присутствовал в виде пластин, делая материал хрупким. В Чугуне с Шаровидным Графитом частицы графита находятся в виде маленьких шариков, исключая всякий риск распространение трещин. Материал больше не является «хрупким». Он «ковкий» и прочный.






Характеристики и области применения материала





2546267_Tehnicheskie_harakteristiki_i_sferi_primeneniya_tryb_VChShG_6 (561x356, 36Kb)





Свойства чугунных труб ВЧШГ на территории России регламентируются ГОСТом 7293-85.






Технические характеристики ВЧШГ:




  • Ударопрочность (ВЧШГ очень прочный материал);


  • Эластичность = 270 МПа (прочность на изгиб);


  • Прочность на разрыв = Rm ≥ 420 МПа;


  • Относительное удлинение = > 10% для труб Ду 60-1000мм и > 7% для труб Ду 1100-2000мм;


  • Сопротивление овализации (трубы из ВЧШГ не поддаются существенным деформациям).





Область применения:




  • Водоснабжение (наружные сети и сооружения, промышленные опреснительные установки);


  • Канализация (наружные сети и сооружения);


  • Трубопроводы для транспортировки нефтесодержащих жидкостей;


  • Трубопроводы для нефтеперерабатывающей, химической и горнодобывающей промышленности;


  • Трубопроводы для мелиорации земель


  • Трубопроводы для систем пожаротушения;


  • Теплоснабжение (наружные тепловые сети с температурой воды до 115°С);


  • Использование металлической оболочки из ВЧШГ для устройства фундаментных свай с бетонными наполнителями;


  • Электрохимическая защита подземных металлических сооружений.




Производство труб ВЧШГ





2546267_Tehnicheskie_harakteristiki_i_sferi_primeneniya_tryb_VChShG_8 (640x420, 54Kb)





Поскольку чугун высокопрочный с шарообразным графитом очень востребован в промышленности, его производство с каждым годом набирает обороты, следовательно, возрастает и количество методов получения этого недорогого качественного материала.





На сегодняшний день наряду с традиционной присадкой – магнием – активно применяются такие вещества, как кальций, редкоземельные металлы и другие.





Всё же самым популярным, отчасти вследствие привычности, является процесс с использованием магния или магнийсодержащих присадок (лигатур).





Получаемые на выходе размеры труб ВЧШГ не влияют на способ их изготовления. На сегодня наиболее дёшево и технологически предпочтительно литьё таких изделий.





Требования к трубам ВЧШГ





2546267_Tehnicheskie_harakteristiki_i_sferi_primeneniya_tryb_VChShG_9 (638x424, 59Kb)





Система предъявляемых к таким трубам требований довольно запутана, регламентируется как ГОСТом, так и другими нормативными документами.





Например, при конструировании из ВЧШГ пролегающих под землёй трубопроводов особенности сборки этих контуров определяет СП 40-106-202.





Стандартные характеристики и способы использования напорных труб из того же материала регулируются ТУ 14-161-183-2000.





Однако в том и другом случае сортамент изделий регламентируются ГОСТом 9583-75, согласно которому по толщине стенок выделяют три класса труб: ЛА, А, Б. Для каждой толщины стенок предусмотрена своя система типоразмеров, включающая такие параметры, как условный проход, наружный диаметр изделия, масса трубы в зависимости от длины (предусмотрены значения в диапазоне 2-10 м с шагом 1 м) и масса погонного метра продукции.





У предприятий есть возможность изготавливать продукцию согласно ТУ. Например, завод «Свободный сокол» выпускает трубы ВЧШГ не только с раструбами, но и с возможностью фланцевого соединения. Стоит заметить, безраструбная чугунная канализация становится все более популярной.





Для передачи по водопроводу из данного материала питьевой воды производятся трубы ВЧШГ с ЦПП (покрытие цементно-песчаное), исключающим образование в трубе шлака и усиливающим защиту внутренней поверхности изделия от коррозии. В результате качество поставляемой воды соответствует СанПиНу.





ЦПП обеспечивает трубе как пассивную защиту (в качестве покрытия на поверхности изделия), так и активную (во время намокания в микропорах трубы образуется гидроксид кальция, пассивирующий железо с образованием поверхностной плёнки и таким образом предохраняющий его от разрушения в результате коррозии).





Виды соединения чугунных труб






Существуют следующие виды соединения ВШЧГ труб:





Схема соединения типа «Tyton»





Услуги сантехника в Москве и Московской области





Раструбное соединение «Тайтон». Этот вид соединения труб на стыке под кольцевой двухслойный уплотнитель применяется, в основном, для труб холодного водоснабжения, работающих под давлением до 1,6 МПа.





Схема соединения типа «ВРС»










Соединение «ВРС». Соединение раструбно-стопорное, фиксированное. Уплотнитель – двухслойное кольцо. Трубы чугунные напорные ВЧШГ, закрепленные способом ВРС, как правило, используются при прокладке на местности со сложным рельефом.

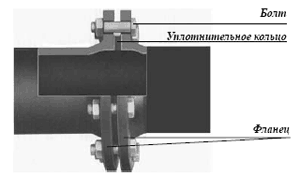

Схема фланцевого соединения ВЧШГ





Технические характеристики и сферы применения труб ВЧШГ





Фланцевое соединение. Безраструбные трубы соединяются с помощью различных фланцев в зависимости от рабочего давления жидкости, транспортируемой по трубопроводу – от 1,6 до 2,0 и 2,5 МПа.





Схема сварного соединения





Технические характеристики и сферы применения труб ВЧШГ





Соединение сварное. Раструбные трубы со сварным соединением используются для монтажа сетей, обеспечивающих горячее и холодное водоснабжение, тепловых сетей. Рабочее давление в системе – не более 1,6 МПа.





Схема свайной оболочки










Свайные оболочки. Трубы чугунные ЧШГ могут применяться в качестве оболочки, заполняемой бетоном, для установки свай при строительстве зданий, портовых сооружений, для усиления слабого грунта.







Видео





В сюжете - Производство чугунной трубы ВЧШГ.






Продолжить чтение вы сможете по ссылке:
