Антон_Росляков

Виды герметиков для канализационных труб

Суббота, 18 Мая 2024 г. 15:40 (ссылка)





Герметичность канализационной системы — одно из основных условий нормальной работы этого вида коммуникаций. Вероятность образования течи должна быть полностью исключена, чтобы не создавать угроз проложенным рядом сетям, конструкциям и окружающей среде. Предотвратит протечки герметик для канализационных труб — средство используют, как для внутренних, так и для наружных работ. В статье мастер сантехник расскажет, как выбрать лучший герметик для канализационных труб и как им пользоваться.




Когда требуется ремонт канализационных труб



Введите описание картинки



Часто стояк канализации или отводные части трубы получают серьезные повреждения. В этом случае мастер принимает решение об использовании герметика для канализационных труб.




Причины протечки канализационных труб разнообразны:





  • Дефект материала;




  • Неправильная укладка;




  • Наличие трещин и отверстий.





Выявив причину неисправности, мешающей эксплуатации трубопровода, хозяин может провести весь цикл необходимых работ для ее устранения. К решению проблемы необходимо относиться достаточно серьезно. В процессе работы учитывают рекомендации, указанные в СНиПах и технических регламентах, износ трубы, гидравлические воздействия и возможность появления протечек.




Виды герметизирующих материалов



Введите описание картинки



Для герметизации соединений канализационных труб используют множество различных материалов:





Чтобы правильно выбрать герметик для канализационных труб, нужно знать материал, их которого изготовлен трубопровод. Герметики и армированные ленты подходят для легких пластиковых труб ПВХ, ПНД и др. Если предстоит работа с металлом (сталью или чугуном), нужно использовать что-то серьезное.




Самоклеящиеся ленты



Введите описание картинки



Такой вид герметизации может применяться как для уплотнения и защиты стыков, так и для укрепления герметизирующих заглушек, фитингов, врезок, поворотных углов и отводов. Главным достоинством ленты является простота ее использования. В несколько слоев ее оборачивают вокруг трубы на нужном отрезке канализации. Тем самым обеспечивается надежная и долгая эксплуатация системы, защита от коррозии и воздействия токов, гидроизоляция стыков. В зависимости от состава клейкая лента может применяться как на чугунных трубах канализации, так и на пластике, например трубах ПВХ или ПНД.




Лента должна клеиться на сухую поверхность. Перед ее намоткой труба очищается от грязи и жидкости, обезжиривается. Далее, проблемный участок обматываем внахлест, чтобы предыдущий тур перекрывался новым наполовину ширины. Ленту держим в напряжении, не создаем складок.




Герметик



Введите описание картинки



Герметики - это изоляционный материал представляет собой композицию, выполненную на основе каучука, и состоящую из наполнителя, отвердителя и катализатора. Температура вулканизации материала находится в пределах от +60 до +200°С.




Герметик для ремонта труб ПВХ в системе канализации обладает плотностью 2,0 г/см³, высыхает при температуре +20°С за 150 мин. Еще более разнообразны характеристики прочности на разрыв, составляющие от 16 до 20 кгс/см² и зависящие от марки материала.




Различают два вида гирметиков:





  • Первый тип, нейтральный, позволяет работать с любыми поверхностями, не вступает в контакт с водой и другими веществами. Отличается более высоким ценником.




  • Второй герметик, кислотный, применяется только для труб ПВХ и других пластиков. Он хоть и является дешевым заменителем, но разрушает металлические и цементосодержащие материалы. В присутствии воды он отщепляет уксусную кислоту, которая может повредить внутреннюю поверхность труб. Поэтому для чугунных и стальных труб выбираем только нейтральный герметик.





Особенность герметика в том, что вулканизатор имеет высокую адгезию к стали, меди, алюминию, силикатному клею, бетону. Герметик устойчив к неблагоприятным атмосферным воздействиям, растворителям, синтетическим и минеральным маслам.




При ремонте трубы не происходит загрязнение окружающей среды токсическими веществами, т. к. материалы принадлежат к 4 классу малоопасных средств. Герметик используют для склеивания и уплотнения стыков и разъемов при ремонте канализационных труб.




Производители герметиков



Введите описание картинки



Герметики торговых марок Ceresit и Момент вне конкуренции. Они надежны, долговечны, отличаются высокой эластичностью и сцепляются с любыми поверхностями. Если есть возможность приобрести составы этих брендов, не стоит колебаться, т.к. вы заплатите не просто «за имя», а за реальное качество.




Есть еще 6 торговых марок, выпускающих достойную продукцию:





  • Ciki Fix. Под этим брендом выпускают качественные прозрачные герметики, которые отлично подойдут для металлических и керамических труб. Готовое покрытие устойчиво к воздействию моющих средств, растворителей.




  • Belinka. Это популярные однокомпонентные составы для герметизации швов и стыков. Они устойчивы к негативным воздействиям, прочны и эластичны.




  • Tytan. Торговая марка Tytan выпускает качественные санитарные герметики на основе силикона. Если нужен высокопрочный шов, стоит отдать предпочтение полиуретановому составу Tytan Professional.




  • Krass. Под брендом Krass выпускаются быстротвердеющие, однокомпонентные герметики, которые после застывания образуют плотные швы, не дающие усадки.




  • S 400. Отличительная черта герметиков этой марки – повышенная биологическая устойчивость. В состав входит большое количество фунгицидов, предотвращающих появление грибка и плесени на швах.




  • Dow Corning. Герметики этого бренда настолько прочно скрепляют поверхности, что их используют в качестве клея. Они более густые, чем составы других марок, глубоко проникают в швы и стыки.





Иногда к герметикам предъявляют повышенные требования по каким-либо отдельным эксплуатационным характеристикам. В таких случаях имеет смысл тщательно изучать описания производителей и консультироваться с продавцами.




Техническая сера



Введите описание картинки



Загерметизировать старую чугунную канализацию бывает очень непросто. Для ремонта чугунных труб часто применялась техническая сера. Но для ее нанесения необходимо было разогреть состав до пластичного состояния. Использовался специальный сосуд (ванна для разогрева серы).




Материал предварительно расплавляют в электропечи при температуре 130-135°С, а затем заливают его в раструб. К сожалению, ремонт может быть некачественным, если не удалось провести заливку одномоментно.




Избежать неприятных последствий при работе с серой поможет соблюдение специальных мер предосторожности, т. к. герметик легко расплескивается, а неосторожное обращение приводит к появлению химического ожога.




Кроме высокой температуры и опасности возгорания существовал еще один фактор риска при таких работах – при горении выделялся токсичный газ. Поэтому приходилось работать в респираторе. Сейчас герметизировать трубу можно более безопасными способами, поэтому техническая сера практически не применяется.




Эпоксидная смола (клей)



Введите описание картинки



Канализационные трубы (ПВХ, чугун, керамика) ремонтируют, используя эпоксидную смолу. Чтобы герметизировать швы и аварийные участки эпоксидную смолу смешивают с отвердителем в пропорции 1:2 или 1:1 и наносят на место прорыва. Масса быстро высыхает, служит долго и надежно, устойчива к воздействию агрессивных кислот и щелочей.




Реакция полимеризации протекает значительно быстрее при увеличении температуры на 10°С. Герметизация образовавшихся трещин довольно прочная, т. к. эпоксидный состав обладает минимальной усадкой, высокой устойчивостью к действию неблагоприятных факторов, стабильными физико-механическими характеристиками.




Цемент



Введите описание картинки



При заделке чугунного раструба может применяться портландцемент. Это вещество быстро засыхает и обеспечивает надежную защиту от протечек и аварий. Для гермитизации применяют высококачественный сорт — «портландцемпент». При работе с портландцементом необходимо накладывать смесь поверх стыка.



Введите описание картинки



На конец трубы наносится сантехническая обмотка, для толстых каналов могут использоваться смоляные пряди. Торец вставляется в раструб, уплотняется и заливается портландцементом. Такая конструкция прослужит долгие годы. Правда, при ее демонтаже ваши последователи будут иметь массу трудностей. Но это уже другая история.




В продолжение темы посмотрите также наш обзор Соединение канализационных труб — способы и нюансы монтажа


Источник










































Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Правильно выбираем трубы для канализации — характеристики труб диаметром 110 мм

Вторник, 22 Ноября 2023 г. 01:41 (ссылка)




Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.



Виды












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-2









В зависимости от того, в какой системе канализационные трубы диаметром 110 мм работают, они делятся на на несколько видов.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-3









В первую очередь они отличаются по функциональности:




  • Лёгкие;


  • Тяжёлые;


  • Сверхтяжёлые.



Легкие трубы применяются исключительно при проведении наружных работ, тяжелые используются для подземных коммуникаций, а сверхтяжелые – на участках, где необходима особая прочность, к примеру, под автомагистралями.

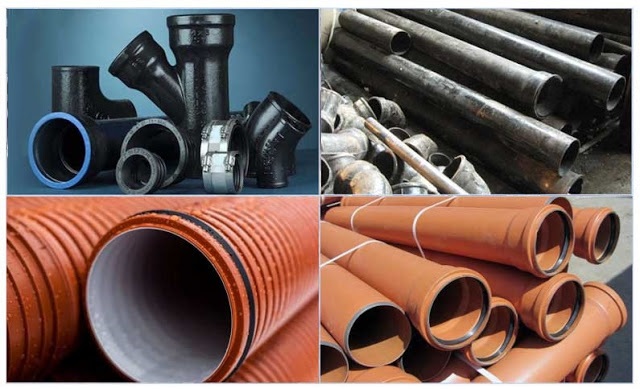

По материалу изготовления:




Несмотря на то, что отечественный рынок все больше завоевывают пластиковые трубы, чугунная продукция по-прежнему востребована.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-4









Различают изделия из:




  • Напорные (из высокопрочного чугуна с шаровидным графитом);


  • Безнапорные (из сплавов с пластинчатыми углеродными включениями).



По функциональности изделия из чугуна классифицируют на 2 типа:




  • С гладкими торцами (безраструбными);


  • Один выход трубы гладкий, а другой с ворончатым расширением (раструбом).



В условиях, когда к системе канализации предъявлены специальные требования по прочности и акустическим параметрам, или нагрузка на нее будет более сильной на протяжении всего времени, то лучше применять изделия из чугуна.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-5









С появлением полимеров, позволяющих изготавливать легкие и дешевые изделия, применение чугуна отошло на второй план. Данные коммуникации из сложных пластических масс.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-6









Различают изделия из:




  • ПВХ;


  • ПНД;


  • НПВХ.



Трубы из пластика устойчивы к воздействию коррозии и различных температур, не истираются при контакте с песком и гравием, а также просты в установке.



Трубы из ПВХ имеют в своей основе поливинилхлорид, устойчивы к воздействию агрессивных веществ, таких как кислоты и щелочи. Но трубопроводы этого типа недостаточно жестки, чтобы укладывать их под грунт. При установке снаружи дома магистрали способны лопнуть под мерзлой землей. Однако они хорошо справляются с нагрузками, возникающими при эксплуатации внутри здания.



Поливинилхлоридные изделия – не менее популярный вариант. Поливинилхлорид или ПВХ, не столь прочный материал, как ПНД. Он больше похож на пластик в нашем традиционном понимании. Тем не менее, ПВХ отлично справляется с задачами по прокладке внутренней канализации частного дома.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-7









Трубы ПНД изготавливаются из полиэтилена низкого давления. Полученный в результате такой реакции материал твердый и прочный. Трубы, произведенные из него, хорошо гнутся, не растягиваются, выдерживают нагрузки на сжатие и на разрыв. Диапазон, в котором трубы не теряют своих свойств, находится в промежутке от 0 до +40 градусов.



Трубы НПВХ состоят из немодифицированного поливинилхлорида и применяются по большей части при монтаже наружной канализации, устойчивы к коррозии и воздействию химических элементов, просты в обработке, могут эксплуатироваться при температурах от -5 до +60 градусов.



Так же пластиковые канализационные трубы могут иметь различные цвета, и это отличает их по сфере использования и виду работ.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-8









Если изделие имеет серый цвет, его следует применять при обустройстве внутридомового трубопровода, в рыжий же красятся трубы, которые прокладываются на улице. С помощью зеленых подготавливается подземный дренаж. Черные трубы применяются для обеспечения защиты коммуникационных кабелей. Изделия белого цвета реже всего встречаются на рынке, они предназначены для монтажа трубопровода внутри дома и являются аналогом серым.



Что лучше: чугунная или пластиковая канализация












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-9









Чаще всего используются трубы из пластика, это обусловлено рядом причин:




  • Минимальный срок эксплуатации труб 40 лет, максимальный срок эксплуатации по расчетам около 300 лет.


  • При аналогичных размерах, вес труб ПНД более чем в 5 раз меньше веса чугунных труб.


  • При укладке в грунт нет необходимости в мерах дополнительной защиты, так как материал обладает высокой стойкостью к коррозионным и химическим воздействиям. Периодическое обслуживание не требуется.


  • Высокая стойкость канализационных труб к гидроудару из-за низкого модуля упругости пластика.


  • Гладкая внутренняя поверхность труб препятствует отложению ила на стенках, а значит, внутренний диаметр труб не изменяется в период эксплуатации трубопровода.


  • При замерзании жидкости в трубопроводе, труба не лопнет, так как материал имеет способность расширяться на 5-7%. После размораживания трубы возвращаются в исходное состояние.


  • Низкие показатели теплопроводности. Количество образующегося конденсата на трубах и теплопотери малы.


  • Стоимость трубопровода из пластиковых труб значительно ниже чугунных трубопроводов, аналогичных по параметрам. Так как изделия имеют небольшой вес, они не создают проблем при установке. Монтаж происходит с использованием специальных фитингов для канализационных труб, что обеспечивает герметичность и прочность соединений.



Как выбрать












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-10









Так как большая часть канализационных систем является безнапорной, ориентироваться на давление в них не стоит. Главное – прочность изделия, которому необходимо выдерживать жидкость в больших объемах. А также важным является способность стенки выдерживать неблагоприятные внешние воздействия и механические нагрузки. Поэтому при выборе изделий данного вида следует обращать внимание на основные условия – толщину стенки и внутренний диаметр. Трубы 110 миллиметров имеют внутренний диаметр 103,6 миллиметров. Стандартное значение толщины стенки для труб диаметром 110 миллиметров – 3,2 миллиметра.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-11









Длина и другие размеры изделий должны быть подобраны грамотно в зависимости от условий эксплуатации. Существуют трубы 110х500, 110х1000, 110х2000, 110х3000 мм и другие.



Советы












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-12









Проведение работ по укладке 110-миллиметровых канализационных труб может быть как самостоятельным, так и с привлечением профессионалов в области строительства и ремонта. В любом случае нелишним будет прислушаться к рекомендациям специалистов.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-13









Если укладывается наружная канализация, использование трубы с диаметром 110 миллиметров будет оптимальным. Она обладает достаточной проходной способностью для качественной и надежной работы системы. Нужно обращать внимание на маркировку изделий.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-14









Если трубы из пластика требуется стыковать с конструкцией, которая выполнена из другого материала, нужно использовать фитинги, имеющие уплотнители на основе резины. В данном случае будет достигнута максимальная герметичность соединения. Кольцевой уплотнитель защитит место стыка от возможных вибраций и механического воздействия.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-15









Использование специальных фитингов очень важно, так как именно оно отвечает за прочность и надежность соединения материалов. Если 110-миллиметровые трубы нужно совместить с элементами другого диаметра, есть возможность использовать редуктор, однако это не является обязательным условием. Чтобы закрыть отверстия, расположенные в конце трубопровода, следует воспользоваться заглушкой. Если отвод находится в двух разных плоскостях, при его монтаже применяются специальные крестовины.












Для организации канализации чаще всего применяются трубы диаметром 110 мм. В статье мастер сантехник расскажет о их особенностях и правилах выбора.-16









При обустройстве канализационной системы важным моментом является формирование ее уклона. Так как через трубу проходит не только жидкость, но и более твердые элементы органического характера, нужно максимально исключить образование засоров, которые потребуют серьезной работы по их устранению. Правильный уклон для системы наружной канализации при использовании 110-миллиметровых труб, согласно нормативам, должен составлять 0,2. Точкой верхнего отсчета считается выход стояка за пределы дома, а прокладка должна располагаться ниже уровня промерзания.



Продолжить чтение вы сможете по ссылке:



Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Замена труб канализации в квартире

Четверг, 09 Ноября 2023 г. 08:26 (ссылка)


2546267_Zamena_tryb_kanalizacii_v_kvartire_1 (640x360, 42Kb)



Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной. Но имея в своей квартире уже старую, ржавую коммуникацию, забот только прибавляется. Чтобы не тратить свое свободное время на постоянные починки труб и устранения засоров, лучше заменить трубопровод на новый. В этой статье мастер сантехник расскажет, как правильно подобрать элементы канализационной системы и установить их.



Принцип работы канализации в многоквартирном доме






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-2









Схема канализации в многоквартирном доме выполняется по типовым проектам. Ванна, унитаз и раковины отдельной квартиры с помощью труб соединены с вертикальным стояком. В него попадают стоки из расположенных одна над другой квартир одного подъезда. Стояки одного или нескольких подъездов соединены с домовым горизонтальным коллектором (он имеет определенный наклон, рассчитываемый при проектировании системы), из которого сточные массы перемещаются в канализационный колодец двора самотеком. В дальнейшем по системе труб с контрольными колодцами стоки попадают в систему центральной (внешней) городской канализации.



Основные части канализации многоквартирного жилого дома






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-3









В конструкции есть несколько главных элементов, рассмотрим их:




  • Гребенка. Эта труба отдельной квартиры для сбора стоков всех приборов. Она горизонтально проходит через стены смежных помещений ванной комнаты, туалета и кухни. Наклон гребенки для самотека жидкостей регулируется перепадом положения трубы по вертикали в 3-3,5 см на каждый метр. Пластиковые трубы гребенки могут укладываться на кронштейны или крепиться к стенам с помощью клипс или хомутов через 45-50 см. Все соединения с отводами надежно герметизируются манжетами или штатными уплотнителями. В состав системы также включены трубы, подводящие стоки к гребенке. Это могут быть сифоны от моек, от ваннойстиральной или посудомоечной машины.


  • Фановая труба. Это верхняя часть стояка, которая является его вентиляционным выходом на кровлю. Фановый отвод может быть персональным у каждого стояка, а может объединять выводы нескольких (до пяти) стояков. Основные функции данной части системы – вывод наружу запахов канализации и предотвращение гидроударов, нарушающих водяные затворы сантехнических приборов. Иногда участок фановой трубы заменяют установкой вакуумного клапана вверху стояка.


  • Стояк. Вертикальный стояк – труба для сбора и отвода стоков из квартир, расположенных одна над другой. Собирается из элементов диаметра 110 мм, раструбы которых ориентированы вверх. На уровне межэтажных перекрытий устанавливаются тройники (реже — крестовины) для соединения с гребенками. Через три этажа или чаще предусмотрено размещение ревизионного окна для профилактических осмотров и чистки трубы. Также ревизии обязательны на крайних уровнях и перед соединением с подвальной лежневкой.


  • Лежневка. Лежневка или лежак – горизонтальная труба подвального помещения, объединяющая стояки из одного подъезда. Она обязательно имеет уклон от 2 см/м в сторону выпускной трубы на колодец. Способы прокладки – с опорой на подвальные переборки или подготовленные подпорки, с применением стальных подвесов. Для пластиковых труб шаг между опорами или соседними креплениями равен 0,8-1,0 м. Увеличение этого расстояния приводит к провисанию трубы с образованием нежелательных контруклонов. Для каждой чугунной трубы применяют не менее одного подвеса или опорного элемента. Чтобы избежать разрушения заделки раструбов, чугунные трубы крепятся жестко. При необходимости лежак прочищают через стандартные ревизии или специально установленные заглушенные тройники. Ревизии должны быть на изгибах лежневки и встречаться через 8 м на линейных участках.


  • Выпуск в колодец. Данная труба прокладывается от лежневки через фундамент к месту назначения. По ней стоки из лежака попадают в лоток колодца. За фундаментом выпускная труба проходит под слоем грунта ниже точки промерзания. Поэтому к ее прочности предъявляются жесткие требования. Для монтажа используют чугунные трубы и трубы ПВХ повышенной кольцевой жесткости (оранжевого цвета) для наружных работ. Стандартный диаметр труб по нормам прокладки – до 150 мм. С той стороны, которая прилегает к подвалу, устанавливается канализационная ревизия, отвечающий за прочистку. Одно из важных требований – соблюдение правильного уклона, в сторону дворового канализационного колодца. Он обязательно должен быть не менее одного см на погонный метр. Не допускается появление контруклонов.


  • Колодцы. Располагаются рядом с домом. Используются как часть внешней канализации – внутри собираются стоки от нескольких стояков. Закрываются сверху непроницаемой крышкой. Расстояние до места расположения колодца по нормам должно прописываться на стене дома. При изготовлении стенок используются прочные железобетонные кольца с хорошей степенью водонепроницаемости, в них закреплены скобы-ступени. Чтобы принимаемые стоки не могли попасть в грунт, дно колодца бетонируют. При бетонировании оформляют углубление в форме направляющего лотка для отвода стоков к следующему колодцу, а затем далее – к коллектору центральной канализации.



Нормы канализации в многоквартирном доме меняются в зависимости от проекта. Строение системы может различаться для строений разной этажности и эпохи постройки.



Требования к канализационной системе в многоквартирном доме






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-4









Монтаж канализации в многоквартирном доме по нормам и правилам подразумевает:




  • Установку на каждом участке труб требуемого диаметра.


  • Выдерживание расчетного угла наклона труб.


  • Правильный монтаж санитарно-технических изделий, бытовых машин. Использование их по назначению.



Разводка системы слива при установке канализации в панельном многоквартирном доме выполняется с учётом СНиП 2.04.01-85 и ГОСТа 21.604-82.



Для соединения труб разного диаметра, выполнения поворотов и разветвлений используют фитинги соответствующих конфигураций. Трубопровод до выпуска слива в первый смотровой канализационный колодец составляет внутридомовую систему канализации. По правилам участки трубопровода прокладываются прямолинейно, соединение допускается под косым углом.



Трубы должны быть изготовлены из прочных и устойчивых к коррозии материалов. Стояки устанавливаются скрытно в шахтах, нишах или коробах. Дверцы для доступа к трубам из чугуна разрешается изготавливать из «сгораемых» строительных материалов, для полиэтиленовых труб из «трудносгораемых».



При проектировании схемы канализации панельного дома учитывается точка врезки разводки квартиры в стояк. Она находится в межэтажном перекрытии. Глубина её расположения принимается при расчёте уклона труб внутриквартирных сливов в зависимости от размера их поперечного сечения.



Выпуски от дома до смотрового колодца выполняются с уклоном 0,02 и углом присоединения к магистрали не менее 90 градусов. Уклон для трубопроводов с диаметром 40-50 мм должен быть 0,03; норма уклона для сечения 85-100 мм принимается равной 0,02. Оговаривается максимальный уклон в 15%. Уклон измеряется в % или долях, например, уклон 0,02 означает 2 см на погонный метр. При длине в 10 метров, высота между началом и концом участка трубопровода должна составить 20 см.



Врезка слива от душевой кабинки, которая находится в 3 метрах от стояка, должна располагаться на высоте 9 см. Врезки моек и рукомойников могут проектироваться на любой высоте, а ванну необходимо приподнимать, регулируя её положение в пространстве ножками.



Сантехнические устройства в высотном доме должны подключаться к стояку через сифоны, которые с помощью водяной пробки задерживают неприятные запахи. Врезка сливов унитазов и биде не требует установки сифона, так как они имеют его в своем конструктивном исполнении. Посудомоечные агрегаты и стиральные машины снабжаются обратным клапаном для предотвращения запахов, поэтому подключаются к стояку без дополнительного запирающего устройства. Плоское расположение сифонов ванн и душа позволяет подключать их на небольшой высоте.



В подвалах жилых домов допускается открытая прокладка инженерных коммуникаций, но только в случае отсутствия служебных или складских помещений. Перекрытия, через которые проходят коммуникации, должны заделываться с помощью цементирующего раствора. В месте врезки в горизонтальный коллектор, стояк на 8-10 см тоже полагается заделывать цементной рубашкой толщиной 2-3 см, перед этим трубы закрывают гидроизоляционным материалом.

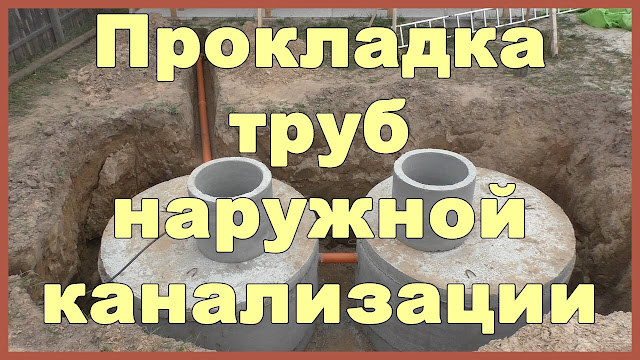

Глубина укладки труб вне дома зависит от условий эксплуатации: трубопровод должен выдерживать постоянные и временные нагрузки и иметь защиту от перемерзания.



При эксплуатации канализационной системы должны вовремя проводиться профилактические осмотры и работы, поддерживаться чистота всех узлов и приборов.



Если канализация в многоквартирном доме забивается слишком часто, то разовые меры не помогут. Когда причина – это ошибка в проектировании или плачевное состояние труб, выход только один – капитальный ремонт с заменой всей сети.



Выбираем материал для нового трубопровода






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-5









Материал, из которого в последующем будет выполнен ваш трубопровод, играет чуть ли не главную роль во всем процессе замены. От него будет зависеть сроки эксплуатации, стойкость к перепадам температур, устойчивость перед химическими веществами, прочность будущей канализации и т.д. Выбор должен быть сделан исходя из параметров, характеристик и преимуществ труб. Самыми распространенными на рынке являются следующие материалы:




  • Керамика;


  • Полимеры;


  • Металл.



Рассмотрим каждый из вариантов поподробнее.



Керамические трубы для канализации






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-6









Самый первый трубопровод в мире был выполнен именно из керамики. Времена идут, меняются, а этот материал до сих пор остается востребованным. И это не удивительно, ведь керамические трубы не подвергаются действию коррозии, устойчивы к агрессивным средам, выдерживают резкие перепады температур и сильный гидравлический напор. К тому же, они имеет очень высокий коэффициент прочности, способны переносить механические нагрузки.



В силу всех этих характеристик керамические трубы считаются долговечными. В интернет ресурсах, можно найти информацию, что данная канализация служит до 50 лет своему владельцу. Используют керамические трубы чаще всего на производствах, в частных секторах они встречаются очень редко. В чем дело такой В чем дело такой непопулярности среди жильцов домов и квартир?



Во-первых, главный фактор стоимость. Керамические трубы – вариант не из дешевых, не каждый может позволить. А во-вторых, большой вес. В силу их тяжести установить такую канализационную систему самостоятельно – будет очень сложно. Если вы все же решились на покупку керамического трубопровода то сразу решите необходимые размеры труб и во время приобретения внимательно изучите поверхности элементов систему на наличие дефектов и повреждений.



Трубы из полимерных материалов






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-7









На сегодняшний день трубы из полимеров занимают лидирующие позиции по количеству покупок. Их изготавливают из поливинилхлорида методом композитной экструзии. Классификация изделий выполняется в зависимости от их сферы применения, согласно которой трубы делятся на:




  • Безнапорные;


  • Напорные (НПВХ).



Напорные трубы изготавливаются из непластифицированного поливинилхлорида, который имеет повышенную механическую прочность и устойчивость к деформациям, что достигается в ущерб эластичности материала (изделия из НВПХ не подлежат сгибанию, в отличие от безнапорных труб)



Канализационные трубы ПВХ безнапорного типа могут применяться для:




Напорные трубы используются для монтажа канализационных трубопроводов и систем водоснабжения, в которых циркуляция жидкости выполняется под давлением (в систему включено насосное оборудование). Пластиковые трубы для канализации НПВХ также могут применятся для обустройства транспортирующих трубопроводов в химической и пищевой промышленности, поскольку непластифицированный поливинилхлорид инертен к большинству агрессивных веществ.



Типоразмеры и маркировка ПВХ труб






Канализации изначально было создана, чтобы упростить некоторые повседневные дела и сделать жизнь человека более комфортабельной.-8









Канализационные трубы ПВХ выпускаются в диапазоне диаметров 40-200 мм. Внутренний диаметр НВПХ трубы непосредственно влияет на ее пропускную способность, тогда как наружный диаметр учитывается при выборе переходников для соединения труб и размера изоляционных материалов.



Диаметр труб, который необходимо использовать при обустройстве канализационных коммуникаций, указан в нормативном документе СНиП №2.04.03. Приводим таблицу зависимости размеров труб для внутренней канализации от типа подключаемого к ним сантехнических приборов:




Выбирая размеры труб для наружной канализации также необходимо учитывать соотношение толщины стенок и диаметра трубы, от которого непосредственно зависит прочность и кольцевая жесткость трубопровода. Данный параметр имеет номенклатуру SDR, его коэффициент варьируется в пределах 6-41. В наружной канализации допускается применение следующих видов НПВХ труб:




  • SDR51 (SN-2) — имеют минимальную устойчивость к механическим нагрузкам, могут использоваться для наружной канализации с низким уровнем давления на трубопровод;


  • SDR41 (SN-4) — подлежат заглубленной укладке, в том числе под дорогами с ограниченной массой транспорта;


  • SDR35 (SN-8) — наиболее жесткие и прочные НПВХ трубы, способны выдерживать длительные нагрузки на поверхность.



SN — номенклатура класса жесткости трубы, от которой зависит максимально допустимая глубина размещения трубопровода наружной канализации в земле. Существует 3 класса жесткости:




  • SN2 — легкие трубы с толщиной стенок от 2 до 5 мм, максимальная глубина монтажа — 4 м;


  • SN4 — среднетяжелые трубы с толщиной стенок 3-7 мм, глубина монтажа до 6 м;


  • SN8 — тяжелые трубы, толщина стенок от 5 до 9 мм, глубина монтажа до 8 м.



Данный параметр не учитывается при выборе труб для внутренней канализации, однако при монтаже наружного трубопровода он не менее важен, чем диаметр, поскольку даже трубы большого диаметра (100 и 110 мм) могут выпускаться с толщиной стенки в 3 мм, которая накладывает на изделие ряд ограничений по применению.



Продолжить чтение вы сможете по ссылке:



https://santekhnik-moskva.blogspot.com/2017/10/zam...b-kanalizatsii-v-kvartire.html



https://dzen.ru/media/masteronlayn/vyzov-santehnika-caricyno-60ec0be479b59675f1e0a402



https://santekhnik-moskva.mirtesen.ru/blog/43697685368/TSaritsyino-REMONT-SANTEHNIKI



https://santekhnik-moskva.blogspot.com/p/v-moskve.html



https://tvin270584.livejournal.com/940834.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989



https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI



https://tvin270584.livejournal.com/783312.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...lasti-629a142d9cd04c7f1cf99562



https://santekhnik-moskva.mirtesen.ru/blog/4359108...skoy-oblasti-REMONT-SANTEHNIKI



https://tvin270584.livejournal.com/1307437.html



https://dzen.ru/media/masteronlayn/slujba-prochist...lasti-65458caf64c1ff33662a1145



https://santekhnik-moskva.mirtesen.ru/blog/4350118...shem-rayone-Moskovskoy-oblasti


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Течёт канализационная труба — причины, устраняем протечку

Вторник, 17 Октября 2023 г. 15:23 (ссылка)


2546267_Techyot_kanalizacionnaya_tryba_1 (640x426, 204Kb)



Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации. При этом достаточно часто подобная проблема касается именно канализационных труб, так как именно они чаще всего подвергаются скорому износу, кроме того от подобной неприятности по всему жилому помещению распространяется сильнейший неприятный запах, который порой попросту мешает в нем жить. В статье мастер сантехник расскажет, как устранить течь канализационной трубы и какие материалы для этого можно использовать.



Виды канализационных труб












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-2









Канализационным трубам нашли большое количество применений. Выделяют основные три вида материала, из которых они могут изготавливаться:




Первый вид применяется все чаще и объясняется это продолжительным сроком службы полимеров. Чугунные трубы до сих пор изготавливаются и установлены во многих домах, которые строились достаточно давно. Последний вариант уже практически не используется, хотя, если не учитывать хрупкость, он обладал достаточно высокими показателями долговечности.



Причины и места возникновения течей












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-3









Все дефекты, из-за которых могут возникать неприятные ситуации, можно разделить на несколько категорий.



Коррозия трубы












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-4









Коррозионное воздействие. Этот вариант больше касается чугунных труб. Постоянно находясь в среде сточной воды с различными химическими моющими средствами, стенка металла утончается, что может привести к его полному разрушению.



Кроме этого, есть и внешнее воздействие. Оно объясняется разницей температур. Возможно, вы замечали, что на трубе скапливаются капельки воды. Происходит это в тех случаях, когда температура в помещении ниже той, которая внутри патрубка. Такие образования приводят к возникновению ржавчины с последующим выходом труб из строя.



Другим источником разрушающего воздействия может быть подключенное заземление. Вследствие протекания электрического тока происходят реакции, которые приводят к уменьшению толщины стенки.



Физическое воздействие












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-5









Таким образом могут быть повреждены все вышеперечисленные изделия. Особенно ему подвержены пластиковые и керамические трубы. Возникают такие ситуации в процессе монтажа или при проведении других ремонтных работ вблизи от фановых стояков.



Брак












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-6









Из-за ошибок в технологическом процессе в материале могут образовываться раковины, которые впоследствии вымываются и дают течь.



Основные места, где может образоваться свищ:




  • В стыке;


  • На прямом горизонтальном или вертикальном участке.



Если имеет место первый вариант и есть возможность связаться с теми, кто осуществлял монтаж, то можно предъявить им претензии, т.к. это всегда последствия неправильной установки.



Течь в чугунной трубе












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-7









Существует множество вариантов решения возникшей ситуации с чугунными трубами. Применимость каждого будет зависеть от того, что в конкретный момент времени есть под рукой. Чаще всего такие стояки не находятся под давлением, поэтому бьющих фонтанов не возникнет.



Ремонт на стыках












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-8









Чтобы устранить течь в месте соединения отдельных элементов канализационной системы, нужно заделывать образовавшуюся трещину. Для этого придерживаются простой инструкции:




  • Полностью отключают канализационную систему.


  • Стык просушивают с использованием фена или ветоши.


  • Соединение между трубами очищают от цемента и набивки.


  • Зазор между патрубками чеканят с использованием специальной сантехнической обмотки изо льна.


  • Трещину в чугунной канализационной трубе в туалете замазывают при помощи смеси ПВА и полицемента.


  • Начинать эксплуатацию канализационной системы разрешается спустя сутки после завершения ремонтных работ.



Заделать дырку на стыке в канализационной трубе можно также с использованием эпоксидной смолы, жидкой резины или холодной сварки. При применении силиконового герметика эксплуатацию системы можно начинать через 3 часа.



Заделка отверстий












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-9









Небольшие отверстия в трубопроводах канализационной системы удастся ликвидировать с использованием следующих материалов:




  • Бинт-резина. Материал помогает временно закрыть отверстие в трубе. Накладка фиксируется в нужном положении при помощи медной или алюминиевой проволоки.


  • Марля. Обматывают проблемный участок в несколько слоев, после чего замазывают эпоксидной смолой или цементным раствором.


  • Заглушка. Выполняется в виде деревянного клина. Ее делают не слишком длинной, поскольку это может стать причиной засора системы. Заглушку забивают в месте локализации отверстия, сверху обматывают марлей и пропитывают ее эпоксидной смолой.


  • Избавиться от течи любой сложности можно при помощи хомутов. Участок, где он устанавливается, предварительно обрабатывается металлической щеткой или наждачной бумагой, обезжиривается при помощи растворителя. Дефектная зона обматывается специальной прокладкой, бинт-резиной, после чего накладывают хомут. Для фиксации узла плотно зажимают болты с гайками.












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-10









Ликвидация небольших трещин












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-11









Если чугунное изделие лопнуло и образовался дефект небольшого размера, для его устранения можно использовать жидкие гвозди. Заделывать дырки и трещины в канализационных трубах данным способом можно, если их длина и ширина не превышает 1 см.



Перед нанесением полимерного состава поверхность очищают и обезжиривают. Для выполнения этой операции используют малярный шпатель. Твердение герметика происходит очень быстро.



Видео



В сюжете - Как заткнуть свищ














В сюжете - Герметизация стыков в канализационной трубе














В сюжете - Как устранить разлом чугунной трубы канализации














Как отремонтировать пластиковые канализационные трубы












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-12









Пластиковые трубы при повреждении поверхности трубы ремонту в общем случае не подлежат. Причин этому две:




  • При повреждении пластиковой трубы ее прочностные характеристики ухудшаются настолько, что после ремонта надежность системы канализации в целом существенно снижается;


  • Стоимость новой пластиковой трубы настолько мала, что затраты сил и времени на ремонт поврежденной себя не оправдывают.












 Любые трубы рано или поздно начинают подтекать, так как это напрямую связано со сроком их эксплуатации.-13









Единственный метод ремонта, который применяется для пластиковых труб — замазывание небольших повреждений герметиком, чтобы устранить течь до ближайших выходных, когда у вас будет достаточно времени на замену поврежденного элемента. Учтите — это временная мера. Долго герметик вам не прослужит.



Более распространен ремонт соединений пластиковой канализации. Нередки случаи повреждения резиновых уплотнителей при монтаже канализации, а также причиной протечки соединений может быть изначально низкое качество уплотнителей.



Ремонт на стыках плпстиковых канализационных труб заключается в замене уплотнителей. Не забывайте при монтаже промазать резиновые уплотнители силиконовой смазкой.



Таким образом, устранить течь в канализационной трубе из любых материалов можно, используя подручные материалы и инструментарий. Воспользуйтесь нашими рекомендациями, и у вас все получится наилучшим образом.



Видео



В сюжете - Ремонт канализационных труб














В сюжете - Как устранить течь на стыке пластиковой канализационной трубы














В продолжение темы посмотрите также наш обзор Демонтаж чугунных канализационных труб



Источник



https://santekhnik-moskva.blogspot.com/2021/05/Techot-kanalizatsionnaya-truba.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...raion-60c0f0dde30bc348f4cfd057



https://santekhnik-moskva.mirtesen.ru/blog/4335973...omskiy-rayon-REMONT-SANTEHNIKI



https://santekhnik-moskva.blogspot.com/p/v-moskve.html



https://tvin270584.livejournal.com/940834.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Прокладка канализационных труб в земле

Среда, 07 Сентября 2023 г. 01:16 (ссылка)

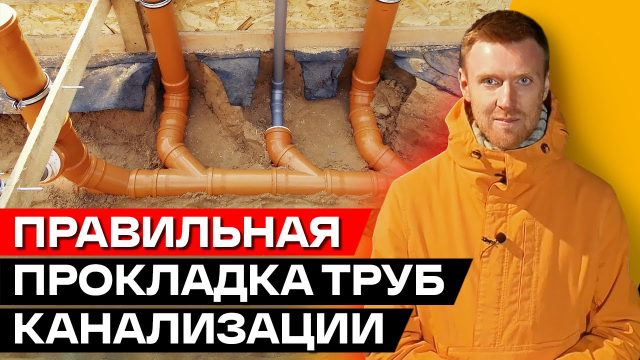

2546267_Prokladka_kanalizacionnih_tryb_v_zemle_1 (640x360, 330Kb)



Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования. В этой статье мастер сантехник расскажет, как проложить канализационные трубы в земле.



Какие трубы лучше использовать












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-2









Сегодня в продаже можно найти большой ассортимент изделий, предназначенных для создания систем канализации. А какие трубы предпочтительнее при укладке в грунт? По этому вопросу мнения специалистов могут отличаться. Поэтому желательно ознакомиться со всеми вариантами.



Еще совсем недавно для прокладки канализации в земле использовались чугунныекерамическиехризотилцементные или асбестоцементные трубы. Сегодня такие модели практически не применяются, так как они довольно громоздки, сложны в монтаже и недолговечны. Самыми популярными для канализационных труб считаются изделия из пластика.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-3









К таковым относят трубы из:




  • ПВХ (поливинилхлоридные);


  • ПП (полипропиленовые);


  • ПЭ (полиэтиленовые).



Все они прекрасно подходят для укладки в грунт. Но есть некоторые нюансы. Например, если трубы будут испытывать повышенную нагрузку (например, при укладке под автомобильной дорогой), то лучше приобретать изделия из ПП и ПЭ.



Кроме этого, покупая трубы для наружной канализации, обращайте внимание на цвет. Для этих целей предназначены изделия, имеющие оранжевый цвет. Они лучше переносят повышенные механические нагрузки и химические воздействия.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-4









Существует еще одна разновидность, которая может использоваться для прокладки наружной канализации в грунт – это изделия из стеклопластика. Они надежны и долговечны, но тяжелее пластиковых, да и стоят дороже.



Поэтому, если провести обобщение, то лучший вариант – это использование труб из полипропилена или полиэтилена. Как правило, для наружной системы сбора отходов применяют модели с диаметром в 110 мм. Также желательно покупать трубы с гофрированной поверхностью, так как они лучше переносят механические нагрузки.



Обратите внимание! На критерии качества канализационных труб: эластичность, точность соблюдения геометрических параметровы


Земляные работы












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-5









Технология прокладки канализационных труб довольно простая. Первым делом роются траншеи. Затем в них укладываются трубы. Все соединяется. Последним этапом будет засыпка траншей. Но все это в теории, на практике могут возникнуть некоторые трудности.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-6









Во-первых, предварительно необходимо составить план прокладки канализации. На нем указывается точка выхода из дома и конечная точка системы (вход в магистральную канализацию или в септик). Между этими точками прокладывается маршрут расположения труб. Лучше, чтобы он был прямой или с минимальным количеством поворотов. Помните, что каждый изгиб – это потенциальное место образования засора.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-7









Во-вторых, необходимо узнать, какова глубина прокладки. Согласно действующим нормам СНиП, глубина заложения наружных канализационных сетей принимается исходя из опыта эксплуатации в вашем регионе. Лучше если канализационные трубы будут уложены на полметра ниже уровня промерзания грунта. Поэтому предварительно необходимо узнать этот параметр. Если уложить трубы на такую глубину нет возможности, то следует продумать способы утепления коммуникации. Но в любом случае минимальная глубина закладки должна составлять 0,5 м.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-8









Только после этого можно наносить разметку на местность и начинать земляные работы. Ширина траншей должна быть минимум штык лопаты, (при большой глубине заложения труб размер увеличивается до 0,6 метра) а глубину следует делать с запасом для создания подушки. Все работы можно выполнить вручную или нанять экскаватор.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-9









Далее, нужно подготовить дно. Его утрамбовывают, при этом необходимо соблюдать уклон. Если этого не делать, то стоки будут застаиваться в одном месте, где впоследствии образуется засор. Уклон делается из расчета в 2 см на метр в сторону септика или ввода в магистральную канализацию. Кроме этого, на дне траншеи делается подушка из песка толщиной в 15–20 см (сооружая ее, не забывайте про соблюдение уклона).












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-10









При проведении земляных работ не забудьте выкопать котлованы для смотровых колодцев. Они необходимы для удобства обслуживания (прочистки) системы. Такие конструкции необходимо устанавливать в местах поворота трассы. Если все трубы проложены по прямой, то смотровые колодцы устанавливают через каждые 12 метров.



Укладка и монтаж канализационных труб












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-11









Теперь переходим непосредственно к тому, как проложить трубу под землей. В траншеи начинаем укладывать трубы и соединять их. Правила прокладки довольно просты:




  • Начинать следует от точки выхода канализации из дома;


  • При укладке труб патрубки должны находиться с того конца, который смотрит в сторону септика (или точки подсоединения к магистральной канализации);


  • Перед соединением убедитесь в отсутствии посторонних предметов в трубе;


  • Раструб и прямой конец труб необходимо очистить от грязи и смазать специальным составом.



Само соединение проводится путем всовывания прямого конца одной трубы, в раструб другой. В такой последовательности происходит сборка всей системы. Если необходимо сделать поворот, то используются отводы. Такие конструкции имеют прямой конец и раструб, при этом они могут располагаться относительно друг друга под разными углами (15, 30 или 45 градусов).












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-12









Если будете устанавливать смотровые колодцы, то их лучше приобретать уже в готовом виде. Такие пластиковые конструкции снабжены всеми входными и выходными отверстиями, и стыковка их с трубами системы не составит большого труда. Если вы делаете смотровые колодцы самостоятельно, то предусмотрите место для входа и выхода канализации. Это можно сделать, уложив в стенки при бетонировании или возведении кирпичной кладки толстую металлическую трубу.



При укладке труб выше уровня промерзания грунта желательно произвести утепление. Для этого можно использовать любой теплоизоляционный материал. Очень важно, чтобы утеплитель не поддавался гниению, в противном случае уже на следующий год ваша гидроизоляция придет в негодность. Теплоизоляционный материал просто обматывается вокруг труб.












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-13









Сегодня можно найти специальный утеплитель, который выполнен в виде чехла для труб. При монтаже две его половинки раскрываются, и внутрь вставляется канализационная труба. Такой материал сделан из полимеров, он не боится влаги, а также не подвержен гниению.



Засыпка траншей












Провести укладку труб системы канализации в частном доме, в том числе и в грунт, – это несложная задача. Тут нет необходимости в наличии каких-то особых навыков и специального оборудования.-14









После подсоединения всех деталей можно приступать к последнему этапу – засыпке траншей. Но перед этим следует проверить правильность уклона. Для этого в систему выливается небольшой объем воды и прослеживается скорость ее прохождения через всю систему. Если наклон верен (вода достаточно быстро попала в септик или центральную канализацию), то приступаем к засыпке.



Для заполнения траншеи можно использовать вынутый при рытье грунт. Но перед этим его необходимо просеять, а точнее, удалить крупные камни и твердые комки земли. Если на трубу попадут фракции больше 30 мм, то в этом случае коммуникации могут повредиться. Многие специалисты рекомендуют первые 20–30 см засыпать песком, а после этого использовать грунт.



Обратите внимание! Во время засыпки необходимо утрамбовывать землю. Это делается каждые 5 см. При этом на начальном этапе трамбовать нужно только по бокам, там, где нет трубы. Как только засыпали слой в 30–40 см, можно утрамбовывать по всей поверхности.


Видео



В сюжете - Почему важно обращать внимание на критерии качества канализационных труб














В сюжете - Рекомендации специалистов, которые расскажут о применении труб для наружной и внутренней канализации














В сюжете - Как правильно укладывать канализационные трубы на участке возле загородного дома














В продолжение темы посмотрите также наш обзор Прокладка коммуникаций в фундаменте



Источник



https://santekhnik-moskva.blogspot.com/2018/01/pro...alizacionnyh-trub-v-zemle.html

Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Ремонт канализационных труб

Суббота, 03 Сентября 2023 г. 02:12 (ссылка)


2546267_Remont_kanalizacionnih_tryb_1 (640x372, 68Kb)



Комфортное пребывание в жилище невозможно без исправно работающей системы канализации. Будь то частное домовладение или городская квартира, обеспечение отвода отходов жизнедеятельности должно быть обеспечено в первую очередь. Кроме того, система требует постоянного ухода и своевременной ликвидации неисправностей, а потому необходимо разобраться в том, как производить ремонт канализационных труб. Об этом и расскажет мастер сантехник далее.



Основные проблемы с канализационными трубами












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-2









Перед тем как перейти к описанию действий по устранению проблем с канализацией, необходимо отметить, что поломки могут быть разного типа, а потому будут отличаться и мероприятия по починке. Основные проблемы с канализационными трубами можно условно разделить на две группы:




  • Протекание труб;


  • Засор труб.



Каждый из вариантов требует индивидуального подхода, что и будет рассмотрено ниже.



Протекание труб












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-3









Как бы качественно ни была смонтирована система канализации, со временем от воздействия постоянных нагрузок могут возникать протечки труб. Обнаружить неисправность достаточно просто, так как в этом случае в помещение начнут проникать стоки. Это будет заметно как визуально по появлению влажных потеков на трубах и прилегающих поверхностях, так и по образованию неприятного запаха, проникающего из канализации.












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-4









Что касается причин возникновения протечек, то они могут возникать по нескольким причинам, наиболее распространенными из которых являются растрескивание стенок труб, утрата плотности соединений и общий технический износ труб, что обычно бывает из-за воздействия коррозии. Как было сказано выше, исходя из конкретной проблемы, следует выбирать и методику ее устранения.



Растрескивание.












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-5









Такая ситуация может возникать вне зависимости от материала изготовления труб, но все-таки трещины чаще появляются на пластиковых элементах. С одной стороны пластик в этом отношении проигрывает металлу, но с другой, работать с ним проще. Если на трубе появилась большая трещина, то можно либо заменить ее полностью, либо заменить только секцию. Решать необходимо индивидуально. Если же трещина незначительная, то ее вполне можно заделать эпоксидной смолой или запаять.



Протечка соединений.












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-6









Эта неисправность также не имеет четкой привязанности к материалу труб, поэтому действия по ее устранению будут практически идентичными. Дело в том, что для уплотнения мест соединения отдельных элементов чугунных канализационных систем используются специальные материалы. Это могут быть нити и растворы, которые с течением времени теряют свои эксплуатационные свойства, результатом чего и является течь. Решается вопрос разборкой соединения и заменой уплотнителя. Еще одним вариантом соединения является использование хомутов и специальных муфт. Уплотнительные прокладки со временем также изнашиваются, а потому их необходимо время от времени менять и подтягивать хомуты. Для канализационных труб ПВХ чаще всего достаточно нанести силиконовый герметик на уплотнитель и вставить в раструб трубу.



Общий износ труб.












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-7









Когда в качестве материала для изготовления канализационных труб в квартире или частном домовладении используется металл, со временем под воздействием напорных нагрузок и коррозии имеет место нарушение их прочностных характеристик. В особо запущенных случаях может быть и полное разрушение элементов системы. Поэтому, во избежание возникновения аварийных ситуаций, рекомендуется периодический осмотр труб на предмет выявления признаков проблемы и своевременная их замена в случае обнаружения таковых.












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-8









Это основные варианты решения проблемы протечки канализационных труб. Стоит добавить, что при самостоятельном проведении работ стоит проявлять осторожность и перед их началом всегда предупреждать соседей с верхних этажей о выполнении таких работ, с просьбой на время не пользоваться канализацией.



Видео



В сюжете - Замена поврежденного участка ПП трубы














В сюжете - Показано выполнение перехода с чугуна на пластик














Засор труб












Комфортное пребывание в жилище невозможно без исправно работающей системы канализации.-9









Еще одним распространенным случаем неисправности канализационной системы является механический засор труб. Как правило, такая проблема возникает в случае нарушения установленных правил эксплуатации системы, но возможно и вполне естественное появление засора. Как бы там ни было, если вода стала уходить в трубы медленно или же имеет место полное перекрытие слива, поэтому трубы необходимо чистить.



Действия по устранению засоров можно разделить на два типа:




К механическим средствам можно отнести использование вантуза и сантехнического троса. Первый актуален, если засор трубы частичный. В раковину или унитаз наливается некоторое количество воды, вантуз устанавливается вертикально и поступательными движениями засор прокачивается. Если этих действий недостаточно, то стоит применить второй упомянутый инструмент. Трос вставляется в ревизионное отверстие трубы или непосредственно в унитаз и проталкивается дальше по трубе. При этом приспособление нужно вращать.



Обратите внимание! При использовании сантехнического троса необходимо соблюдать осторожность, так как царапины на стенках трубы будут приводить к увеличению вероятности возникновения повторных засоров, а в случае металлических труб к образованию коррозии


Что касается химических веществ, то здесь также следует проявлять осторожность. Все действия должны проводиться в строгом соответствии с инструкцией, а также правилами техники безопасности. При правильном применении описываемого метода можно добиться максимальной эффективности, исключив повреждение стенок труб.



В заключение следует отметить, что самостоятельный ремонт канализационных труб является задачей вполне осуществимой при наличии некоторых общих знаний и умений по проведению подобных работ. Однако стоит помнить, что значительно целесообразнее не доводить до возникновения неисправностей и вовремя проводить профилактические мероприятия. Внешний осмотр коммуникаций, своевременная замена элементов и применение чистящих веществ позволят не допустить появления серьезных проблем с канализацией.



Видео



В сюжете - Как прочистить сильный засор














В продолжение темы посмотрите также наш обзор Правильно выбираем трубы для канализации — характеристики труб диаметром 110 мм



Источник



https://santekhnik-moskva.blogspot.com/2018/02/remont-kanalizacionnyh-trub.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Переход с чугуна на пластик

Пятница, 21 Июля 2023 г. 11:22 (ссылка)


2546267_Perehod_s_chygyna_na_plastik_1 (623x485, 113Kb)



Чугунный стояк даже сегодня не редкость. Конечно, в новых современных многоэтажках все чаще ставят пластик. Но инженерные сети «старого» жилого фонда сделаны из чугуна. Во многих квартирах материал уже давно выработал свой ресурс. Появляется течь, сама труба ржавая, часто забивается. Нужна замена чугунного стояка. В этой статье мастер сантехник расскажет, как правильно соединить пластиковые канализационные трубы и при необходимости сделать качественный переход с чугуна на пластик.



Соединение чугунных и пластиковых канализационных труб























Простейший способ соединения — использование резинового уплотнительного кольца (подходит только для чугунной трубы с раструбом). Пластиковую трубу вставляют в раструб чугунной на глубину 3–8 см (по возможности лучше на 8 см), предварительно установив уплотнитель. Операция несложная, не требует специальных навыков, но главное — можно тут же пользоваться канализацией, что архиважно в многоквартирных домах, где с соседями договориться либо сложно, либо невозможно.































Соединяют поэтапно:












  • Тщательно очищают от ржавчины и других отложений чугунный раструб;


  • Вставляют кольцо в раструб;


  • Вставляют пластиковую трубу в кольцо.



В случае использования герметика (для надежности) ему нужно дать высохнуть, то есть не пользоваться канализацией несколько часов.













Если раструба нет, несколько сложнее. Предварительно придется обрезать часть чугунной трубы, зачистить ее, выровнять край. Затем:




  • Уплотнительное кольцо надеть на чугунную трубу;


  • Нанести на кольцо герметик;


  • Надеть пластиковую муфту (на нее тоже наносят герметик).



Таким образом получают своеобразный раструб, уже в него вставляют пластиковую трубу. Если диаметр разный, покупают муфту (редукцию), состоящую из двух цилиндров (один больше, второй меньше).



Зачеканка























Еще один способ соединения чугунной и пластиковой труб — стандартная зачеканка, но с силиконовым герметиком вместо цементного замка.











Силиконом также можно заполнить небольшой зазор между трубами (не более 2 мм), обеспечив должную герметичность. Перед наполнением нужно полностью высушить зазор (оптимально использование строительного фена). Силикон вводят специальным пистолетом. Состав должен высохнуть, на что требуется 3–5 часов — все это время канализацией лучше не пользоваться.



Комбинирование



К комбинированию нескольких методов соединения чугунных и пластиковых канализационных труб прибегают, когда зазор между деталями слишком велик. В таком случае, кроме резинового уплотнителя, используют зачеканку паклей, покрывая ее герметиком. Такой способ применяют, когда унитаз подключают посредством гофрированной трубы.



Видео



В сюжете - Правильная расчеканка фанового тройника














В сюжете - Переход с чугуна на пластик














В сюжете - Замена чугунной трубы на пластиковую в подвале дома














Повторять не советуем: только на видео кажется, что своими руками расчеканить трубу и заменить на пластик легко — на самом деле у мастера многолетний опыт, годами выверенная сила удара, отточенные навыки.



В продолжение темы посмотрите также наш обзор Врезка в канализационную трубу



Источник













Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Монтаж чугунной безраструбной SML трубы

Среда, 31 Мая 2023 г. 17:39 (ссылка)

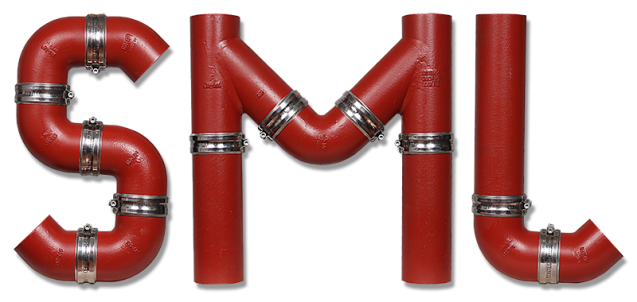

2546267_Montaj_chygynnoi_bezrastrybnoi_SML_trybi_1 (637x302, 206Kb)



Одним из основных преимуществ безраструбных систем внутренней канализации SML является простой и быстрый монтаж и демонтаж. Для соединения труб и фасонных частей (отводов, крестовин, переходников и т. п.), а также их крепления к конструктивным элементам зданий и сооружений используются фирменные хомуты и кронштейны. В этой статье мастер сантехник расскажет о монтаже чугунной безраструбной SML трубы.



Особенности монтажа













Трубы SML имеют стандартную монтажную длину – 3000 мм, что обеспечивает удобство их транспортировки и монтажа. Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели могут применяться цепные или ременные пилы, дисковые пилы (болгарки), а при отсутствии доступа к источнику электроэнергии – роликовый труборез. Основное условие, которое следует соблюдать при резке, – расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.













Для соединения отдельных труб и фитингов систем SML, расположенных внутри зданий систем канализации, обычно применяют хомуты из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости обеспечения дополнительной защиты от внешних воздействий также могут использоваться хомуты Ductile Iron, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.













Соединение с помощью Max и Rapid осуществляется следующим образом:




  • Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.


  • С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.


  • При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).



При монтаже с помощью хомута Ductile Iron соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на неё устанавливаются и скрепляются двумя винтами две чугунные скобы.













При монтаже напорных канализационных систем, а также при соединении участков, которые подвергаются дополнительным продольным нагрузкам, для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle. Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нуждавшееся в этом соединение без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой им являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.



Крепление горизонтальных и вертикальных чугунных трубопроводов SML













При монтаже горизонтальных участков трубопроводов SML используются крепежные хомуты и специальные боковые скобы. Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.



На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются специальные поддерживающие трубы и скобы.



Соединение безраструбных чугунных труб с другими типами трубопроводов













В зависимости от типа присоединяемого к SML системам трубопровода или устройства могут использоваться различные способы или дополнительные приспособления. Так, подключение внутренних элементов систем канализации (умывальниковунитазовдушевых кабин и т. п.) может производиться при помощи специального тройного коллектора.



Для соединения с внутренними трубами из пластика, меди и других материалов может применяться тройник или крестовина с отводом с внутренней резьбой 2”, в которую устанавливается специальный переходник. Альтернативным вариантом подобного соединения может служить универсальный переходник Fix из EPDM.



Соединение с керамическими трубами городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.



Видео



В сюжете - Монтаж чугунной безраструбной SML трубы




В продолжение темы посмотрите также наш обзор Устройство безраструбной чугунной канализации



Источник



https://santekhnik-moskva.blogspot.com/2019/07/Mon...y-bezrastrubnoy-SML-truby.html

Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

На какую глубину закапывать канализационную трубу в частном доме — что и как по нормам

Среда, 19 Апреля 2023 г. 11:33 (ссылка)


2546267_Glybina_ykladki_kanalizacionnoi_trybi_v_chastnom_dome_4 (640x360, 105Kb)



Отношение современного человека к благам цивилизации в последнее время претерпело значительные изменения. Если 2–3 десятилетия тому назад устройство на даче уличного туалета считалось вполне нормальным, то сегодня многие владельцы частных домов обустраивают автономную систему отвода бытовых стоков. В этом деле существует немало нюансов – одним из самых важных является глубина заложения канализационной трубы, так как именно от этого во многом зависит долговечность и эффективность системы канализации. В статье мастер сантехник расскажет, на какую глубину необходимо закапывать канализационную трубу.



Необходимость определения глубины













В условиях сезонного климата, когда температура воздуха может меняться в течение года на несколько десятков градусов, организовать нормальное функционирование трубопровода, лежащего близко к поверхности, практически невозможно.



Если трубы будут располагаться слишком высоко, зимой вода в них просто замёрзнет. Образуются пробки изо льда, и канализация в лучшем случае перестанет быть работоспособной. В худшем – лёд разорвёт трубы и придётся проводить капитальный ремонт.



Именно поэтому канализацию проводят на определённой глубине. Чем холоднее местность, тем глубже закапывают все трубы. При определении минимальной глубины заложения канализации ориентируются в основном на глубину промерзания грунта.



Но глубину важно определить точно. Кроме излишних трудозатрат во время монтажа, надо ещё учитывать тот момент, что если канализацию придётся чинить, то трубы придётся раскапывать. Также надо учитывать возможность морозного пучения грунта.



Нормативы глубины и что на них влияет













Правила обустройства канализации определены СНиП 3.05.04-85. Чёткого требования по глубине пролегания канализации в документах не прописано. Это обусловлено с тем, что климатические условия и почвы в разных регионах страны свои. Минимальный уровень заглубления канализации рассчитывается вычитанием 30 см из величины, которая называется «глубина промерзания грунта» (для труб диаметром до 40 см). В каждом регионе этот уровень разный. Чем сильнее морозы в определенной местности, тем глубже должна быть траншея для канализационного трубопровода. Опытным путём определено, что менее 70 см заглубление опасно.



Вывод внутридомовой канализации должен располагаться на 0,3 м выше глубины промерзания грунта, потому что сточные воды достаточно тёплые на выходе из дома. Затем остывающие стоки защищаются от замерзания слоем грунта.



Чем глубже закладывается канализация, тем ближе она оказывается к грунтовым водам. При сезонном повышении их уровня, ассенизационная система может оказаться в воде. При резком понижении температуры она может промёрзнуть, и выйти их строя.



С целью увеличения срока функционирования канализации, трубы следует утеплить.



Защитить канализацию от замерзания могут:




Канализационные трубы укладываются под уклоном, чтобы отвод бытовых стоков происходил самотёком. Поэтому на ровном участке глубина траншеи, чтобы создать нужный уклон, должна увеличиваться.













Уклон зависит от диаметра труб:




  • Ø =5 см — 3 см на 1 м длины;


  • Ø =11 см — 2 см на 1 м длины;


  • Ø =15 см — 8 мм на 1 м длины;


  • Ø =20 см — 7 мм на 1 м длины.



Если не учесть эти параметры, то возможно либо заиливание труб из-за медленного движения потока, либо засоры, связанные с тем, что слишком стремительный поток воды не успевает смывать с внутренних стенок твёрдые частицы. Поэтому максимальный уклон строго регламентирован — 15 см на 1 м трубы. СНиП рекомендуют скорость течения жидкости в канализационных трубах 0,7 — 1,0 м/с. Эта скорость и обеспечивается рекомендуемыми нормативными документами углами наклона для разного диаметра труб.













Важными факторами для расчёта являются рельеф местности и структура почвы. Существует «Карта глубины промерзания грунта». В зависимости от региона и структуры почвы, глубина прокладки канализации будет различаться.













Формула для определения глубины промерзания грунта согласно СНиП 2.02.01-83 — h=√М*k, где M* — сумма абсолютных среднемесячных температур (зимой) в определенном регионе, k – коэффициент для каждого типа почвы:




  • Глина и суглинки – 0,23;


  • Супеси, мелкие и пылеватые пески – 0,28;


  • Крупные, средние и гравелистые пески – 0,3;


  • Крупнообломочный грунт – 0,34.



С появлением новых технологий выгребные ямы уходят в прошлое. Сегодня чаще используются септики, глубина закапывания которых зависит от их модели. В любом случае она составляет не менее 1,5 м.



Для расчёта глубины траншеи в точке подключения трубопровода к резервуару со сточными водами применяется формула:



Н2=Н1 + L×k



Где:




  • Н2 — глубина подключения к колодцу;


  • Н1 — уровень выхода канализации из дома;


  • L — длина труб;


  • k — коэффициент уклона (0,03 для труб Ø 5 см, 0,02 для труб Ø 10 — 11 см, 0,01 — для большего диаметра).



Если за L взять длину труб до искомого участка, можно рассчитать глубину траншеи на любом участке системы водоотведения.













Таким образом, чтобы рассчитать глубину закладки канализационной трубы в частном доме, нужно сумму абсолютных среднемесячных температур в интересующем регионе и характер почвы на участке. Вычислив глубину промерзания грунта, нужно вычесть из этой цифры 30 см. Это и будет глубина траншеи. В любом случае, она не может быть менее 70 см.



Пример расчёта













Сегодня существуют калькуляторы для расчёта глубины промерзания грунта в зависимости от региона и типа почвы. Это самый быстрый и простой способ расчёта. Можно самостоятельно узнать в метеорологической службе среднемесячные зимние температуры в регионе и, зная почву своего участка, рассчитать глубину промерзания грунта на своём участке.



Например, в Москве на участке с суглинистой почвой глубина промерзания грунта —1,35 м. Вычитаем из этой цифры 0,3 м, получается 1,05 м. Таким образом, закапывать трубы диаметром меньше 50 см нужно на глубине 1,05 м.













При соблюдении всех перечисленных условий можно быть уверенным в надёжности и долговечности проведенных коммуникаций и пользоваться всеми благами цивилизации, наслаждаясь жизнью на природе, а не в «каменных джунглях».



Видео



В сюжете - Как глубоко закапывать канализационную трубу




В сюжете - Как правильно выбирать трубы для канализации




Итог



При укладке в частном доме канализации очень важно учесть её глубину. Если заложить трубы слишком высоко, то в холодное время года они просто промёрзнут. В них просто образуются препятствия изо льда, из-за которых работоспособность канализации будет сведена к нулю.



При определении минимальной глубины учитываются такие показатели, как глубина промерзания грунта – наиболее важный из всех параметров – а также в отдельных случаях диаметр труб, материал, из которого они выполнены, и наличие или отсутствие дополнительного обогрева канализации. Чаще всего, оптимальным значением является глубина промерзания, плюс, 0,5 метра.



Максимальную глубину обычно определять не приходится. В тех случаях, когда это всё-таки необходимо, можно посмотреть в рекомендации СНиП. Максимальная глубина колеблется от 4 до 8 метров под землёй.



В продолжение темы посмотрите также наш обзор Какого цвета выбрать трубы для канализации — серые (белые), оранжевые, зелёные (синие), чёрные



Источник



https://santekhnik-moskva.blogspot.com/2023/04/Na-...uyu-trubu-v-chastnom-dome.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...ernoe-60ea00e279b59675f1086fba



https://santekhnik-moskva.mirtesen.ru/blog/4393125...ovo-Severnoe-REMONT-SANTEHNIKI



https://santekhnik-moskva.blogspot.com/p/v-moskve.html



https://tvin270584.livejournal.com/940834.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989



https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Конденсат на канализационных трубах — причины и способы устранения

Среда, 02 Февраля 2023 г. 01:03 (ссылка)


2546267_Kondensat_na_kanalizacionnih_trybah_1 (640x360, 159Kb)



Немало беспокойства для владельцев квартир или частных домов вызывает конденсат на канализационных трубах. Особенно часто такое явление можно увидеть в теплое время года. Излишняя влага на металлических трубах приводит к их быстрому разрушению, а на пластиковых трубах – к образованию плесени, поэтому причину возникновения конденсата требуется своевременно устранять. В статье мастер сантехник расскажет, как избавиться от конденсата.



Причины появления конденсата













Конденсация влаги — это физическое явление, хорошо известное строителям и отделочникам. Немало проблем оно создает и сантехникам, которым из-за коррозии металлических деталей приходится чаще менять элементы системы. суть процесса состоит в оседании влаги на поверхностях. Чья температура ниже, чем у остальных предметов в помещении.













Стандартный пример — мгновенно запотевшие стеклянные бутылки, вынутые из холодильника. Конденсация воды происходит на любых поверхностях, но количество влаги зависит от разницы температур. Чем она выше, том заметнее мокнут предметы.













Стояк канализации часто покрывается каплями воды, которые стекают вниз и впитываются в перекрытие. Конденсат на канализационном стояке оседает по двум причинам:




  • Низкая температура внутреннего воздуха, имеющегося в полости труб;


  • Частый или постоянный слив холодной воды, охлаждающей трубу.



В любом случае, причиной становится низкая температура стояка системы водоотведения. На количество влаги влияет материал труб — чугунные трубы мокнут сильнее, чем пластиковые. Это обусловлено разным коэффициентом теплопроводности материалов, а также толщиной стенок. Чугунные элементы системы имеют стенки от 7 до 22 мм толщиной. Они обладают большой тепловой инерцией, медленно остывают и нагреваются. Чем больше времени труба имеет низкую температуру, тем больше на нее оседает влаги. Конденсат на стояке канализации, изготовленном из чугуна — обычное явление.













Пластиковые трубы в этом отношении намного удобнее. Они быстрее остывают и нагреваются. Коэффициент теплопроводности полимерных материалов значительно ниже, а тонкие стенки не дают деталям долго сохранять температуру. Если в доме пластиковая система, и в квартире бежит сверху вода по стояку канализации, конденсат обычно ни при чем. Скорее всего, появилась протечка в самом трубопроводе, или прорвало трубу водоснабжения на верхних этажах.



Откуда берется влага













Атмосферная влага — это водяной пар, находящийся в воздухе. Его количество меняется, в сырую дождливую погоду увеличивается, в ясные солнечные дни — уменьшается. Внутренний воздух жилых помещений насыщен водяными парами в большей степени. К обычной влажности прибавляется количество влаги, выделяемое людьми и животными в процессе дыхания. Некоторые пользователи считают, что пар выходит только в холодную погоду на улице. Это не так, он выделяется всегда. Просто, на улице он кристаллизуется в мелкие частицы льда и становится заметен.













Помимо этого, внутренний воздух в квартирах и домах насыщается влагой от приготовления пищи, пользования ванной или душем, пар выделяется при стирке и мытье посуды. Обмерзание оконных стекол зимой — явление, свойственное только жилым помещениям. Если окна чисты, значит, людей в помещении давно нет.













Конденсат на трубе канализации появляется из-за резкого понижения температуры. Воздух в квартире нагрет до 18-20°, а труба охлаждена до 10-15°. Этого уже достаточно, чтобы поверхность труб начала потеть. В физике есть понятие — точка росы. Это температура, при которой пар переходит в жидкое состояние. Чем выше влажность, тем выше точка росы. Это означает, что при одной и той же температуре труба может намокнуть, или оставаться сухой. Иногда достаточно нескольких градусов разницы, чтобы появился конденсат на канализационной трубе. Для жилого помещения с воздухом, насыщенным водяным паром, это обычное, хоть и нежелательное явление.



Способы устранения проблемы













Для устранения такого явления, как оседание враги из воздуха, применяют следующие способы:




  • Отсечка поверхности труб от контакта с воздухом. Для этого на стояк устанавливают специальный утеплитель — скорлупу из пенопласта или вспененного полиэтилена. Вариант эффективен только в том случае, если есть возможность укутать всю поверхность трубы, без щелей или промежутков;


  • Подогрев воздуха в системе. Этот способ может быть реализован только в частных домах с автономной канализаций;


  • Установка теплоизолятора на фановую трубу.



Часто встречается ситуация, когда в доме канализация чугунная, на последнем этаже капает сверху вода. Это конденсат, который оседает из-за низкой температуры фановой трубы — отрезка стояка, выведенного через перекрытие и кровлю наружу.













Назначение этого элемента — компенсация давления в стояке, защита гидрозатворов сантехники от срыва из-за резких перепадов давления. С этой задачей фановая труба справляется хорошо, но она же обеспечивает доступ в систему наружного холодного воздуха. Из-за него поверхность стояка сильно охлаждается и становится участком оседания водяного пара.













Наиболее доступный и надежный способ устранить проблему — полная отсечка стояка от внутреннего воздуха. Если квартира на верхнем этаже, необходимо также утеплить фановую трубу, чтобы уменьшить охлаждение квартирного участка стояка.













Как правило, работники УК устанавливают на чердачном отрезке стояка теплоизолятор, но после выполнения ремонта о повторном утеплении забывают. Поэтому, для устранения проблемы надо сначала обследовать наружный (чердачный) участок системы.



Продолжить чтение вы сможете по ссылке:








Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Соединение канализационных труб — способы и нюансы монтажа

Воскресенье, 23 Января 2023 г. 00:46 (ссылка)


2546267_Soedinenie_kanalizacionnih_tryb_2 (640x360, 261Kb)



Установка или замена канализационной системы загородного дома или квартиры — ответственное, нелёгкое задание. Малейшая ошибка может стать причиной тому, что значительно уменьшится срок эксплуатации и надёжность канализации, а её функционирование будет неполноценным. Основным этапом, с которым придется столкнуться в процессе прокладки канализации, является соединение канализационных труб. В статье мастер сантехник расскажет о способах и нюансах монтажа канализационных труб.



От чего зависит выбор метода соединения труб













На данный момент есть большое количество способов стыковки труб. Определиться с их выбором можно исходя из разнообразных показателей. Специалисты рекомендуют первоочередное внимание уделять материалу, из которого произведены изделия. Так же нужно учитывать и тип рабочей среды.



Виды канализационных труб и соединений













Если раньше канализационные трубы изготавливались в основном из металла, то сегодня на рынке можно найти не только стальные или чугунные трубы, но и керамические или пластиковые.













Керамические канализационные трубы выпускаются диметром 150-600 мм и чаще применяются при монтаже наружной канализации. Главным достоинством таких труб является стойкость керамики к воздействию агрессивных грунтовых вод. В бытовом же строительстве применение керамических труб встречается крайне редко.













Наиболее применяемые сегодня пластиковые трубы изготавливаются из полипропилена, полиэтилена высокой и низкой плотности, а также из поливинилхлорида. Такие трубы отличаются простотой монтажа, легкостью, а еще механической прочностью и стойкостью к коррозии. Существуют пластиковые трубы для наружного и внутреннего монтажа и отличаются они не только диаметром, но и цветом. Первые окрашиваются в оранжевый цвет, вторые – в серый.













Ну и, наконец, традиционный материал для изготовления канализационных труб – чугун. Такие трубы имеют отличные показатели механической прочности и устойчивости к воздействию коррозии.













Также на рынке представлены стальные канализационные трубы, однако они довольно редко применяются при прокладке канализации, так как подвержены пагубному воздействию коррозии и неустойчивы к агрессивным грунтовым водам.













Что касается способа соединения труб, то оно может производиться несколькими способами.



Действия, которые необходимо сделать до начала работ













Монтаж инженерной системы и в частности соединение деталей требует исполнения следующих действий:




  • Прорисовка чертежа, в котором обязательно необходимо учесть все объекты, нуждающиеся в подключении.


  • Выбор точек соединения стояка и отводящих труб. Именно в эти места и устанавливаются фитинги.



Важно помнить, что для проведения канализации применяются трубы с диаметром 50 и 110 миллиметров. С помощью первого варианта выполняется канализационные соединения для бытовых приборов, душевой кабины и умывальников.













Специалисты не рекомендуют приобретать материал с большим запасом, так как соединяются канализационные пластиковые трубы очень легко, и испортить полимерные изделия практически невозможно.













Для увеличения эксплуатационного срока коммуникации следует обратить внимание на несложные правила:




  • Соблюдение при монтаже параметра наклона деталей. Это позволит с максимальной скоростью выводить воду из системы. Уклон рассчитывается с учетом того, что на каждый метр трубы снижение не было больше 2-3 сантиметров.


  • Монтаж канализационной системы собственными силами должен начинаться от сантехники или бытовых приборов по направлению основного стояка. Таким образом проход жидкости не осложняется стыками.



Виды соединения канализационных труб



От того, правильно ли соединены канализационные трубы, зависит качество функционирования канализационной системы в целом. Чтобы знать, как правильно соединять канализационные трубы, нужно изучить внимательно особенности каждого способа.



Выделяют такие варианты:




  • «В раструб» — наиболее распространённый способ, применяется преимущественно для состыковки пластиковых труб;


  • Клеевой способ предусматривает использование специальных клеящих составов;


  • Сварка — осуществляется при помощи сварочного аппарата;


  • С использованием муфты — метод, для выполнения которого нужны дополнительные элементы.



Каждый из способов имеет свою сферу использования. Эти способы соединения канализационных труб применяются при монтаже канализационной системы частных особняков и квартир в многоэтажных домах.



Продолжить чтение вы сможете по ссылке:



https://santekhnik-moskva.blogspot.com/2023/01/Soy...ye-kanalizatsionnykh-trub.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...ikovo-60e32af8fc247b00589904f8



https://santekhnik-moskva.mirtesen.ru/blog/43432281297/Zyablikovo-REMONT-SANTEHNIKI



https://santekhnik-moskva.blogspot.com/p/v-moskve.html



https://tvin270584.livejournal.com/940834.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989



https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Как спрятать канализационные трубы в туалете

Суббота, 21 Января 2023 г. 20:01 (ссылка)





Не красиво смотрятся канализационные трубы в туалете, счетчики, вентили можно скрыть. В этой статье мастер сантехник подробно расскажет, как это сделать.




Прячем трубы в туалете



Введите описание картинки



Прежде чем приступить к работе над маскировкой труб, нужно знать, что важно позаботиться заранее о доступе к ним. От случайностей никто не застрахован. Если вдруг возникнет авария, придется вовсе ломать сооруженную перегородку, короб или даже стену. Поэтому проверьте сразу, не течет ли где, есть и дефекты в трубах. При необходимости нужно заменить полностью старые коммуникации.




Способы скрыть трубы



Введите описание картинки



Спрятать не приглядные, серые трубы можно следующими способами.




Прячем трубы за шкафом



Введите описание картинки



Замаскировать канализационные трубы можно за шкафом. Он будет свободно открываться, при необходимости. В случае ремонта, всегда будет доступ. В шкафу можно хранить все средства по уходу за туалетом.



Введите описание картинки



Можно его сделать до самого пола.



Введите описание картинки



Чтобы сделать такой шкаф нужно убрать унитаз, очистить все пространство. К стенам закрепить каркас из бруса или профиля. Проверяйте уровнем, чтобы все линии были строго горизонтальны и вертикальны.



Введите описание картинки



Обшивают каркас гипсокартонном, фанерой или МДФ.




Используем роллеты



Введите описание картинки



Хороший способ для того, чтобы скрыть не красивые трубы. Роллеты хороши тем, что они обеспечивают полный доступ к трубам. Однако есть сложность в их установке. Цена на роллеты высока. Но только с их помощью у вас будет полный доступ от пола до верха к трубам.



Введите описание картинки



Современное и модное решение - рольставни с рисунком в туалетную комнату.



Введите описание картинки



Зашиваем трубы кафельной плиткой



Введите описание картинки



Ставим гипсокартонную перегородку, закрепляем ее на металлический каркас. На нее крепим плитку.



Введите описание картинки



Обязательно нужно сделать люк для доступа к кранам и счетчикам.





Используем пластиковые панели



Введите описание картинки



Популярны в отделке туалета еще и пластиковые панели. Это более дешевый вариант. Для начала нужно сделать деревянный каркас. Крепите его к потолку, полу и стенам дюбелями.




К каркасу уже крепят пластиковые панели. Не забудьте про люк, проем для доступа к счетчикам, кранам.




В продолжение темы посмотрите также наш обзор Осуществляем разводку водопровода в частном доме


Источник



Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Смазка для канализационных труб — назначение, виды, применение

Понедельник, 03 Января 2023 г. 00:46 (ссылка)


2546267_Smazka_dlya_kanalizacionnih_tryb_1 (640x392, 167Kb)



Проведение монтажных работ при обустройстве канализации должно выполняться только по всем правилам и с применением качественных комплектующих и оборудования. Только в этом случае система для сбора и отвода стоков к месту очистки будет работать исправно и без сбоев. Одним из важных материалов для выполнения монтажных работ является смазка для канализационных труб. Это средство применимо как для пластиковых элементов канализации, так и для чугунных. В статье мастер сантехник расскажет, что это такое, как работает и каковы особенности применения средства.



Что это такое













Смазка для пластиковых труб канализации — это специальный состав на базе силикона, предназначенный для снижения силы трения при сборке раструбных элементов. Это его основная, но не единственная функция. Во время эксплуатации выяснился ряд дополнительных возможностей смазки:




  • При сухой сборке от сильного и резкого воздействия возможен выход манжеты из гнезда. Кольцо попадает в трубу и становится причиной появления засора. При этом, монтажник проблему не всегда замечает. Смазка исключает такую возможность;


  • Канализация — самотечная система, полая сеть трубопроводов. Когда по ним не проходят стоки (а это большая часть времени), резиновый уплотнитель находится в контакте с воздухом и может пересохнуть. Использование смазки позволяет сохранить уплотнитель в нужном состоянии;


  • В составе сточных жидкостей часто присутствуют химически активные вещества, остатки моющих средств, отбеливателей и т.д. Смазка для канализационных труб отсекает резину от контакта с агрессивными компонентами и увеличивает срок службы уплотнения;


  • Коэффициент тепловых расширений пластика (особенно ПВХ) достаточно высок. Для компенсации изменений длины линии трубы должны иметь некоторую подвижность в пределах раструбного соединения. Смазанные элементы легче движутся в продольном направлении, что позволяет эффективнее компенсировать увеличение или уменьшение длины каналов;


  • Демонтаж смазанных деталей производится без затруднений даже через несколько лет эксплуатации.



Эти возможности делают материал удобным и необходимым компонентом. Работа с ним не затрудняет монтаж, не увеличивает его длительность.



Достоинства и недостатки













К плюсам материала относят:




  • Упрощается монтаж. Увеличивается качество и скорость соединения;


  • Резиновые элементы получают надежную защиту от износа, пересыхания или воздействия агрессивных компонентов;


  • Улучшается сборка фитингов, которые обычно сложнее соединяются с трубами;


  • Силиконовая смазка для канализационных труб обеспечивает защиту уплотнителя от воздействия низких температур, сохраняет эластичность резины;


  • Упрощается демонтаж во время ремонта или замены элементов сети;


  • Повышается герметичность соединений;


  • Смазочный материал безопасен, нетоксичен и не выделяет летучих веществ;


  • При подвижках коллекторов снижается трение и износ деталей;


  • Исключается преждевременное старение или появление трещин на резине.



Недостаток у смазки один — слишком большое разнообразие составов, имеющихся в продаже. На первый взгляд, это нельзя считать минусом, но выбрать нужный материал иногда бывает очень сложно. Для разных условий или видов соединения изготавливаются собственные составы, что затрудняет выбор.



Разновидности













Существует несколько разновидностей смазочных составов. По типу материала они делятся на:




  • Силиконовые составы;


  • Акриловые герметики;


  • Алюминиевая армированная полоса.



По способу нанесения материалы делятся на:




  • Кремообразные материалы (гели, мази, пасты);


  • Спреи (аэрозоли).



Использование спреев удобно при сборке системы в недоступных участках. Однако, специалисты предпочитают гели.













Они изготавливаются на базе силиконовых или акриловых каучуков. Это делает их весьма долговечными. Способными сохранять свои рабочие качества в течение многих лет. Чаще всего используется силиконовая смазка для труб канализации, сочетающая много функций и служащая хорошим герметиком.













По принципу действия смазки делят на две группы:




  • Нейтральные. Это готовые средства, которые наносят на любые поверхности без ограничений;


  • Составы кислотного отверждения. Используются для создания пленки окислов на металлах. Не действует только на нержавейку.



Алюминиевая лента, ввиду специфического принципа действия, используется гораздо реже. Она работает как уплотнитель, способна герметизировать участки соединения. Благодаря липкому слою, нанесенному на одну сторону, лента прочно прикрепляется к одной поверхности. Наматывая слой нужной толщины, можно получить долговечный уплотнитель. Кроме того, алюминиевая полоса эффективна в качестве разделителя для стальных деталей. Она исключает коррозию и уменьшает трение элементов.



Способ применения













Смазка для труб канализации наносится на участки соединения — в раструб и на свободный конец трубы, который будет вставляться в него.













Можно распределить материал руками, предварительно надев резиновую перчатку. Этот вариант позволит качественнее заполнить участки раструба вокруг резинового уплотнителя.













Некоторые источники рекомендуют наносить смазку только на саму трубу, не трогая раструб. Они считают. Что состав при установке самостоятельно распределится нужным образом внутри гнезда. Однако, надеяться на это не следует. Особенно важно качественно нанести состав. Если трубопровод будет закрыт декоративной панелью или коробом. Увидеть появившиеся щели или другие недостатки будет невозможно, поэтому надо позаботиться о достаточном количестве смазки.













Если используется спрей, работа движется еще быстрее. Одного баллона хватает, чтобы собрать длинную линию. Аэрозоль распыляют на поверхность и сразу начинают сборку. Выжидать не надо, состав готов к работе сразу после нанесения.



Видео



В сюжете - Как выбрать смазку для канализационных труб




В продолжение темы посмотрите также наш обзор Как установить гофру на унитаз



Источник



https://santekhnik-moskva.blogspot.com/2023/01/Sma...ya-kanalizatsionnykh-trub.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...raion-60e1efe6f0ef723441f222e0



https://santekhnik-moskva.mirtesen.ru/blog/4377928...onskoy-rayon-REMONT-SANTEHNIKI



https://santekhnik-moskva.blogspot.com/p/v-moskve.html



https://tvin270584.livejournal.com/940834.html



https://dzen.ru/media/masteronlayn/vyzov-santehnik...oskvy-63e5bb9971cd82100dd21989



https://santekhnik-moskva.mirtesen.ru/blog/4338897...yone-Moskvyi-REMONT-SANTEHNIKI


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Канализационные колодцы — виды, материалы, правила их монтажа

Понедельник, 31 Октября 2022 г. 19:12 (ссылка)


2546267_Kanalizacionnie_kolodci_1 (640x394, 36Kb)



При строительстве любой канализационной системы на даче или на участке около дома не обойтись без сооружения такого элемента, как канализационные колодцы. Эти устройства незаменимы при проведении профилактических и ремонтных работ, поэтому недооценивать их роль в системе канализации нельзя. В статье мастер сантехник расскажет, как сделать канализационный колодец.



Зачем вообще нужны канализационные колодцы













Канализация является одним из неотъемлемых атрибутов цивилизованной жизни. И не важно, идёт ли речь о жизни большого промышленного города или отдельной семьи, проживающей в загородном коттедже. Посредством этой коммуникации осуществляется сток отходов, утилизация которых в её отсутствии была бы большой проблемой.



Канализационные системы, как и любые другие сооружения, нуждаются в обслуживании. За их состоянием необходимо следить: поддерживать рабочие функции, периодически выполняя текущий ремонт.



Если же произошло засорение системы, то может понадобиться и аварийное вмешательство. Для обеспечения всех этих процессов и нужны канализационные колодцы.



Обратите внимание! Несмотря на всё разнообразие функций, возложенных на канализационные колодцы, все они все-таки, так или иначе, призваны поддерживать сеть водоотведения в рабочем состоянии


Если вам кажется, что люки, по которым мы и определяем присутствие колодца на улице, располагаются хаотично, то это не так. Существует СНиП «Канализация. Наружные сети и сооружения», которым определены нормативы, касающиеся количества и расположения колодцев, их типы, технология обустройства, а также требования по обслуживанию канализационных систем.



Обратите внимание! Колодцы устраивают во всех разновидностях канализационных систем, отводящих бытовые, ливневые и производственные стоки


Классификация колодцев для канализации













Сооружения, относящиеся согласно технической терминологии к канализационным колодцам, подразделяются на несколько разновидностей.



Деление производится в зависимости от того, какими классифицирующими признаками мы будет пользоваться. Например, можно разделить колодцы по материалу изготовления, по предназначению или по способу их устройства.



Обратите внимание! Тип сооружения, к которому можно отнести конкретный канализационный колодец, зависит от вида примененного к нему классифицирующего признака


Различают следующие классифицирующие признаки и соответствующие им типы современных канализационных колодцев. Первая производится по среде, транспортировку которой осуществляет канализационная система.



Водоотводящие сети, на которых устанавливаются канализационные колодцы, предназначены для перемещения различных по составу и степени агрессивности стоков, это:




  • Бытовые. К ним относятся воды, изменившие состав в результате смешивания с отходами и отбросами. В зависимости от входящих в состав загрязнений делятся на хозяйственные и фекальные;


  • Промышленные. К ним относятся воды, изменившие механический и химический состав в результате загрязнения производственными отходами;


  • Атмосферные. К ним относятся воды, образованные в итоге активного таяния зимних осадков, паводковая и дождевая вода.



Кроме перечисленных разновидностей стоков канализация принимает потоки, собранные дренажной системой, в задачу которой входит осушение территории или отвод грунтовой воды от подземных строительных конструкций.



Колодцы канализационных систем подразделяются по материалу изготовления на:




  • Кирпичные. Когда-то кирпич являлся часто применяемым материалом для изготовления колодцев, но с течением времени кирпичных сооружений становится всё меньше и меньше;


  • Бетонные. Сооружения из бетона – на сегодня это традиционные вариант материала для канализационного колодца;


  • Пластиковые. Очевидно, что составы с полимерной основой – это материал будущего, именно он когда-нибудь заменит и кирпич, и бетон.



Пластиковые или композитные готовые колодезные конструкции привлекают легковесностью, простой в монтаже. Радуют устойчивостью к химическим воздействиям при длительном контакте с агрессивными средами. Хорошо переносят резкие и плавные температурные колебания, совершенно не пропускают и не впитывают воду.



Обратите внимание! Конечно, в масштабах города уже нет смысла делать канализационные колодцы из кирпича, а в автономной сети водоотведения такие сооружения всё ещё встречаются


Канализационные системы делятся на сплавные и вывозные. Первые перемещают стоки к очистным сооружениям, объектам или полям разгрузки. Вторые производят только сбор стоков для последующей откачки и вывоза. Включенные в состав обоих видов систем колодцы выполняют как одинаковые, так и различающиеся функции.













По функциональным обязанностям они делятся на:




  • Накопительные. Используются для аккумуляции стоков для последующего извлечения и вывоза. Сооружаются, естественно, в вывозных канализационных сетях;


  • Коллекторные. Предназначены для сбора стоков с нескольких канализационных веток и для направления их к накопительному резервуару, к очистным сооружения или в поля разгрузки. Устраиваются как в сплавных, так и в вывозных разветвленных сетях;


  • Фильтрующие. Применяются для утилизации жидкой фракции стоков естественным путем. Играют роль компактных очистных сооружений, транспортирующих избавленные от загрязнений среды в грунт или в водоемы. Сопутствуют исключительно сплавной разновидности канализации;


  • Смотровые. Сооружаются на коллекторных участках длинной более 50 м, а также во всех точках поворота и узлового подсоединения магистралей. Необходимы для мониторинга работы канализационной системы, для периодической очистки и проведения ремонтных действий. Их устраивают в обоих видах канализации;


  • Перепадные. Их устраивают на участках с резкими высотным перепадами. В причинах сооружения значится обеспечение заглубленного выпуска в водоем и необходимость в торможении стоков на отрезках трубопровода с большим уклоном. Могут присутствовать и в вывозной и в сплавной канализации.



Классификация смотровых колодцев гораздо более сложная. Мы поговорим об этом чуть ниже, а сейчас рассмотрим разные виды колодцев поподробнее.



Накопительный и фильтрующий тип













Накопительным называется большой канализационный колодец, в который стекаются все нечистоты из частного дома. Необходимый размер этого сооружения определяется количеством людей, проживающих в доме и тем объёмом воды, который они используют.



Обратите внимание! Когда мы говорим про накопительный колодец, то подразумевает, что местом его использования будет загородный участок, а не городская или даже сельская сеть


Обычно накопительный колодец размещают в самой низко расположенной части участка. Так обеспечивается нужный угол наклона, позволяющий стокам перемещаться самопроизвольно под действием силы тяжести по канализационному трубопроводу.



Это сооружение часто изготавливают из оштукатуренных железобетонных колец. Для этой же цели можно использовать и пластиковую ёмкость заводского исполнения.



Пластиковый колодец удобен и в монтаже, и в эксплуатации. Конечно, занимаясь его установкой, тоже нужно иметь некоторые познания и навыки, но всё же его монтаж проще, чем работы с бетонным аналогом. Сооружение из бетона не должно иметь зазоров и щелей, иначе через негерметичные швы могут просочиться жидкие отходы, распространяя неприятный запах.



Еще одним пунктом для приема и частичной утилизации стоков является фильтрующий колодец. В него тоже самотеком устремляются стоки, только не задерживаются в герметичном резервуаре до вывоза, а перемещаются в нижележащий грунт, пройдя по ходу своеобразную фильтрацию.



Фильтрационные колодцы сооружаются без дна в привычном смысле. В его основании устраивается многослойный, многоступенчатый естественный фильтр из песка и гравия различных фракций.













Для изготовления фильтрующих сооружений тоже чаще всего используют кирпичная кладка или бетонные кольца, но их диаметр, как правило, меньше. Конструкция этого колодца отличается тем, что у неё отсутствует дно. Само сооружение засыпается либо крупнозернистым песком, либо щебенкой.



Обратите внимание! Идея такой экономии на очистке накопительного колодца неплоха, если стоки действительно будут подвергаться качественной фильтрации и не отравят грунт


Функции и особенности смотровых колодцев













Для того чтобы наблюдать за состоянием канализационной системы и вовремя устранять возникающие в ней неполадки, необходимы смотровые канализационные колодцы. Поэтому и размещают их в таких местах, где поломка системы наиболее вероятна.













Они должны присутствовать в таких местах:




  • Где изменяется уклон трубопровода или его диаметр, от чего зависит скорость перемещения сточных вод и ширина потока;


  • Где поток меняет своё направление;


  • Где к магистральному трубопроводу присоединяются боковые ответвления;


  • Где нужно вести наблюдение, несмотря на то, что особых предпосылок к поломкам не наблюдается.



Смотровые сооружения обычно размещают прямолинейно, соблюдая расстояние между колодцами в 15 метров. Если речь идёт о частном доме, то первый смотровой колодец должен находиться на расстоянии не меньше, чем 3 м, но и не дальше 12 метров от дома.



Продолжить чтение вы сможете по ссылке:



https://santekhnik-moskva.blogspot.com/2020/02/Kanalizatsionnyye-kolodtsy.html




Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Канализационная ревизия — назначение, виды, монтаж, как прочистить трубы

Понедельник, 31 Октября 2022 г. 18:02 (ссылка)


2546267_Kanalizacionnaya_reviziya_1 (639x442, 112Kb)



Иногда канализация может преподнести неприятный сюрприз в виде засора. Возникает вопрос, как добраться до мусорной пробки, не повредив системы. Специально для легкой прочистки труб и была разработана канализационная ревизия. В статье мастер сантехник рассмотрит как она помогает прочищать трубы.



Описание элемента













Канализационная ревизия – часть пластиковой трубы со специальной съемной крышкой. Она используется при засорах, позволяет свободно добраться до проблемного участка и устранить мусорную пробку.



Устанавливается внутри или снаружи здания, но обязательно в легкодоступном месте.



Обратите внимание! Если при монтаже канализационной системы ревизия не была предусмотрена, то для прочистки нужно будет проделывать отверстие в трубе. В этом случае нарушение целостности конструкции приведет к протеканию и неприятному запаху


Данный элемент необходим при монтаже канализационных систем, и требования по его установке прописаны в СНиП.













Внешне деталь выглядит как тройник с круглым отверстием, на которое накручивается крышка.



Предназначение



Одной из главных проблем канализации считаются засоры. Они могут появляться по разным причинам: неправильный уклон труб, маленький диаметр, попадание крупного мусора в слив, ржавчина внутри труб, остатки волос, жира. Засоры могут появиться, даже если в канализацию не попадает крупный мусор. В некоторых домах старого типа еще установлены чугунные канализационные трубы. Внутренняя поверхность таких труб шероховатая, и на неё легко цепляются волосы, нитки, жир, остатки кофе, что со временем и приводит к забиванию.













Засоры могут появляться далеко в трубах, и устранить их с помощью специальных средств или вантуза невозможно. Особенно эта проблема актуальна для жителей многоквартирных домов. Специально для решения этой проблемы был разработан тройник с отверстием для удобного очищения труб от мусора.



Виды



Трубы для канализации производятся из полипропилена или поливинилхлорида. Цвет изделия указывает на место установки: оранжевые – для наружной, серые – для внутренней. Соединение с трубами осуществляется простым и надежным раструбным способом.













Раструбом называют широкий конец с одной стороны трубы. При сборке ровный конец соединяется с раструбом. Для герметичности используют специальный клей или резиновый уплотнитель.



Достоинства полипропиленовой ревизии:




  • Не деформируется на морозе и при температуре до 950 градусов;


  • Имеет гладкую внутреннюю поверхность для снижения рисков засоров;


  • Не требует дополнительного окрашивания;


  • Срок эксплуатации – 50 лет;


  • Устойчива к химическим воздействиям.



Достоинства ревизии из поливинилхлорида:




  • Долговечность – основа из пластика предотвращает коррозийные процессы;


  • Легкость;


  • Простота использования за счет специальных способов крепления (нет необходимости в дополнительных инструментах).



Параметры:




  • Диаметр (d): 50 или 110 мм;


  • Длина: d50 мм – 115 мм, d110 мм – 185 мм;


  • Вес: d50 – 75 гр, d110 – 330 гр.



Трубы d50 мм используются для стока воды от бытовых и сантехнических приборов, d110 мм – на сливе унитаза и на стояках.



Ревизия ставится в месте предполагаемого скопления мусора: оптимально на каждой трубе и на главном стояке. В этом случае можно легко и быстро проверить систему и провести чистку.













Обратите внимание! При монтаже все стыки должны быть герметичными для предотвращения протеканий и появления неприятного запаха


Особенности эксплуатации



Торцевая часть ревизии самая хрупкая. При устранении засора трос сильно давит именно на этот участок конструкции, из-за чего на ней появляются трещины. В дальнейшем через такие повреждения может проникать неприятный запах и сточные воды. При выборе ревизии нужно в первую очередь обращать внимание на это, особенно если трубы выполнены из поливинилхлорида.



Правила установки



Для сборки внутренней канализационной системы используют трубы d50 мм и d110 мм. При скрытой прокладке необходимо установить смотровой люк напротив ревизии, над подземной канализацией – колодец.













На улице канализационные трубы прокладывают ниже уровня промерзания почвы. Для удобного доступа и защиты труб от плохих условий сооружают смотровой колодец.



От длины системы зависит расстояние между колодцами:




  • На ровной поверхности каждые 8–10 м;


  • На возвышенностях – 3–5 м.



Для наружных работ используют элементы, которые могут выдержать нагрузку почвы и не деформируются на морозе.



Вертикальная установка используется в офисных и жилых зданиях. Канализационная ревизия в домах выше 5 этажей устанавливается минимум каждые 3 этажа, в других случаях – на первом и последнем. Для удобства ставится на поворотах (более 450), ответвлениях, ловушках.













При горизонтальной сборке элементы ставятся с учетом сточных вод:




  • Водостоки, незагрязненные промышленные – труба d50 мм 15 м друг от друга, d110 мм –15 м;


  • Бытовые, близ прилегающие к ним производственные – 12 м и 20 м;


  • Промышленные с твердыми частицами – 10 м и 12 м.



Канализационная ревизия не ставится:




  • При прохождении стояка через любое помещение, где расположено предприятие;


  • На проложенных под потолком трубах (в этом случае необходима прочистка с выводом на следующий этаж).



Прочистка немного отличается от ревизии. Это косой тройник с одним или двумя отводами под определенным углом. Прочистка позволяет без проблем использовать трос и устранить скопившийся мусор. Герметичность элемента обеспечивает заглушка на мастике.



Монтаж



Для установки нужно очистить места соединения (раструб и гладкий конец трубы) от частиц мусора, пыли. Убедитесь, что в раструбе есть резиновый уплотнитель. Гладкий конец вставляется до упора в раструб и примерно на 10 мм оттягивается назад.













Начинают сборку с канализационных стояков, за ними прокладывают выпуски и отводные трубы. В последнюю очередь устанавливаются унитаз, раковина и прочая сантехника. Сборка начинается с подвала или первого этажа. В СНиП прописано, что канализационные стояки прокладываются вдоль стены или в специальных штробах. При открытом варианте трубы располагаются в углах санузлов, при скрытом – по оси унитаза. От стены стояк должен располагаться на расстоянии 2 см. Трубы диаметром 50 мм прокладываются на расстоянии 4,5 см от стены, диаметром 100 мм – на 7,5 см.



Переломы в раструбах при монтаже стояка не допускаются. Вертикальное отклонение – не более 2 мм на 2 м. Высота установки ревизии – 1 м от пола. Крепятся стояки крючками под раструбами. Диаметр труб должен быть одинаковым по всей длине стояка.



В частных домах ревизию можно установить:




  • Перед выпуском на колодец;


  • На всех стояках выше горизонтальной прокладки труб;


  • На горизонтальных изгибах.



Как прочистить трубы













Засор образуется при попадании в канализацию крупного мусора: тряпок, наполнителя для лотков, строительного мусора, песка, жира.



Для прочистки вскрывается ревизионное отверстие выше предполагаемого места засора, специальный трос продвигается вращательными движениями к месту скопления мусора. Во время работы важно следить за тем, чтобы из троса не образовывались петли. Пробив пробку, трос будет свободно продвигаться по трубе.



Если причиной засора был строительный мусор, наполнитель, песок, после устранения пробки в унитаз нужно слить несколько ведер воды, при скоплении жира используется горячая вода. Тряпки вытаскиваются тросом также вращательными движениями.



Как найти в многоквартирном доме



В многоэтажках засор стояка – распространенная проблема. Действовать порой приходится быстро, так как нечистоты с верхних этажей через унитаз прибывают в квартиру, а аварийная служба не спешит на вызов.



Ревизионные люки, согласно СНиП, располагаются:




  • На последних этажах (в домах, где больше 4 этажей, ревизия ставится через каждые 3 этажа);


  • На поворотах труб;


  • На горизонтальных участках.



Видео



В сюжете - Что такое ревизия канализационная как и куда ее ставить


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа

Среда, 19 Октября 2022 г. 18:24 (ссылка)


2546267_Vsya_informaciya_o_chygynnih_kanalizacionnih_trybah_standartah_i_pravilah_montaja_1 (640x333, 413Kb)



С развитием науки появляется множество новых технологий, однако им не всегда под силу полностью вытеснить со строительного рынка привычные материалы. Это касается монтажа водопровода, а также канализации.



Несмотря на то, что строительный рынок предлагает массу новых материалов, таких как полиэтилен, полипропилен, поливинилхлорид, мастера сантехники продолжают использовать чугунные канализационные трубы для монтажа канализации.



Общие характеристики












Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа









Сегодня труба чугунная канализационная уже не выглядит такой громоздкой и безобразной. Это изделие прошло свои этапы трансформации. Сейчас чугунные трубы имеют ровные гладкие края, также они окрашиваются в разные цвета. К тому же их стали обрабатывать специальным несмываемым антикоррозийным раствором как снаружи, так и внутри.



Как правило, для наружной обработки используют цинк и лак на основе битума, а для внутренней – состав из цементно-песчаной смеси. Все параметры, правила изготовления и эксплуатации, ремонт таких изделий прописываются правилами ГОСТ.



Поскольку чугун, сам по себе прочный, но очень хрупкий материал (собственно из-за этого осложняется их монтаж и демонтаж), он не переносит никаких механических воздействий. Особые трудности вызывает врезка. Поэтому чугунные изделия, в отличие от стальных, не могут изготавливаться прокатным способом. Изготавливают их двумя способами:




  • Полу-непрерывное литье. Жидкий металл заливается в кристаллизатор, откуда еще мягкое изделие вытягивается в зону полного остывания, после чего режется на отрезки, требуемые ГОСТ;


  • Центробежное литье предусматривает вливание жидкого металла в непрерывно вращающуюся форму, в которой он застывает. Такой способ позволяет создавать различные формы (изгибы, тройники и т.д.). Для этого в еще мягкий чугун производится врезка. Толщина стенок изделия, а, соответственно, и вес в таком случае, зависит от количества влитого металла. Однако следует помнить, что этот параметр так же должен соответствовать правилам ГОСТ.



Чугунные трубы различают по способу монтажа:




  • С раструбом – труба, с одной стороны которой предусмотрено расширение для соединения со следующим звеном с помощью уплотнителя;


  • Без раструба – ровное изделие. В этом случае для монтажа трубопровода используют стальной хомут с уплотнителем.



Так же чугунные изделия можно разделить на две категории по целевому назначению:




  • Бытовые – используются для монтажа частных трубопроводов, они имеют диаметр 50, 100 или 150 мм;


  • Напорные – используются для монтажа стояков и центральных трубопроводов, выпускаются с диаметрами до 1000 мм.



Вес чугунной трубы зависит от диаметра (изделие длинной в 2000 мм диаметр 50 мм — имеет вес 11 кг, 100 мм – 25 кг, 150 мм – 41,8 кг). Все эти параметры так же прописываются правилами ГОСТ.



Достоинства и недостатки












Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа









Вопрос выбора материалов в строительстве, в первую очередь, дело вкуса. Рассмотрим лишь основные характеристики, которые можно отнести к плюсам или минусам. К плюсам относят:




  • Диаметр и вес чугунных труб регламентируется правилами ГОСТ, что упрощает монтаж трубопровода;


  • Высокая прочность изделий, обеспечивающаяся способами бесшовного литья. Сроки эксплуатации чугунной канализации или водопровода достигают 50-100 лет;


  • Закаленная структура металла позволяет трубопроводу свободно выдерживать любые перепады температур;


  • Устойчивость к коррозии или агрессивным средам, благодаря высокотехнологичным покрытиям. Это очень важно, особенно для канализационных систем, которые приходится чистить с помощью кислотных (щелочных) соединений;


  • Возможность самостоятельно заделать трещины и сколы в процессе эксплуатации. Их ремонт не вызывает особых сложностей;


  • Приемлемая цена;


  • Экологичность. Чугун, под воздействием разницы температур, не выделяет токсичных веществ, наносящих вред человеческому здоровью;


  • Прекрасная шумоизоляция, благодаря большой толщине стенок.



В процессе эксплуатации чугунные трубы практически не имеют недостатков. Однако их вес и хрупкость значительно осложняют доставку, монтаж и демонтаж чем пластиковых труб водопровода.



Из недостатков следует отметить:




  • Большой вес осложняет транспортировку, а так же делает практически невозможным монтаж и демонтаж трубопровода своими руками;


  • Врезка в чугунные линии, а также их ремонт — значительно сложнее, чем в случае с полиэтиленом;


  • Монтаж, врезка и демонтаж требуют большой осторожности. Для герметизации стыков чугунных труб используют материал, пропитанный расширяющей цементной смесью или расплавленную серу, что делает процесс трудоемким, а также не всегда безопасным;


  • Обустройство чугунного трубопровода занимает гораздо больше времени, чем полиэтиленового;


  • Необходимость дополнительного оборудования, особенно при обустройстве центральных трубопроводов;


  • Порезка изделий и врезка в чугун – процесс довольно сложный;


  • Врезка в чугунную трубу, ремонт или другие действия в ее отношении не может производиться ударными инструментами из-за хрупкости металла.



Использовать ли чугун












Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа









Взвесив все «за» и «против» в вопросе использования чугуна отметим, что срок службы чугунных канализационных труб, диаметром 50, 100, 150 мм значительно выше любых других материалов.



Не смотря на большой вес изделий, достаточно сложный монтаж, демонтаж или ремонт такой системы, сам процесс эксплуатации можно охарактеризовать оценкой «отлично». Немного потрудившись вы получите экологически чистую, прочную и долговечную канализационную или водопроводную систему.



Стандарты чугунных труб












Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа









Вес, диаметр и прочие размеры чугунных канализационных труб, а так же другие требования прописаны в стандартах ГОСТ «Трубы канализационные чугунные и фасонные части к ним» — 6942-98 и 9583-75.



Первая статья прописывает требования к трубам бытового назначения – 50, 100 и 150 мм в диаметре, а вторая требования к напорным изделиям диаметром до 2000 мм.



Бытовые изделия:




  • Производятся с раструбами; безраструбные изделия могут изготавливаться только по согласованию с заказчиком;


  • ГОСТ регламентирует все диаметры: внутренние, наружные, диаметр раструба;


  • Длинна, согласно правилам, может быть равной 750, 1000, 1250, 2000, 2100 и 2200 миллиметров;


  • Диаметр не может колебаться более чем на 0,2 мм, а длина более чем на 0,9%;


  • Не допускается наличие каких-либо внешних дефектов;


  • Края любого из торцов могут быть сглажены или округлены;


  • Чугунные трубы поставляются потребителю только после нанесения антикоррозийного покрытия на внутреннюю и внешнюю поверхность;


  • В производстве соблюдаются диаметры 50, 100 и 150 мм.



Напорные трубы












Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа









Особенности согласно ГОСТ:




  • Мерная длина труб может быть в пределах от 2 до 10 метров с шагом в один метр;


  • Согласно стандартам ГОСТ напорные изделия проходят обязательную гидравлическую проверку под давлением 20 кгс/см²;


  • Антикоррозийное покрытие таких труб должно быть одобрено министерством здравоохранения;


  • Диаметр изделий может быть от 65 до 2000 мм.



Монтаж чугунных труб












Вся информация о чугунных канализационных трубах, стандартах и правилах монтажа









Общие правила, по которым производится монтаж канализации на улице (обычно используют трубы диаметром 100-150 мм) и в доме (для разводки подойдет труба 50 мм), ремонт и демонтаж — для всех труб одинаковы.



Нужно обращать внимание на глубину промерзания грунта, выдерживать уклоны, избегать большого количества загибов и поворотов, в случае необходимости – утеплить. Врезка в чугун производится с помощью болгарки. Перейдем сразу к особенностям монтажа чугунных изделий.



Стыкование посредством раструба:




  • Хвостовая часть трубы вставляется в раструб (расширение) предыдущего звена;


  • Образовавшийся зазор нужно заделать специальной паклей, используя для трамбовки деревянный или резиновый молоток;


  • Оставшееся пространство заливают раствором или серой;


  • Учитывая вес изделия, под трубопровод лучше ставить подставки до полного застывания стыков;


  • Чтобы организовать повороты или ответвления используют уголки и тройники из той же марки чугуна;


  • Врезка чугунной трубы в стену или фундамент должна производиться с максимальной осторожностью, учитывая хрупкость металла.



Под влиянием прогресса у чугунных изделий появилась новая модификация, из которой монтируется безраструбная чугунная канализация. Трубы всех диаметров (50, 100, 150 мм) надежно соединяются с помощью хомутов из нержавеющей стали.



Безраструбное соединение:




  • Монтаж трубопровода производится встык с помощью хомутов, которыми притягивается устойчивый к агрессивной среде резиновый манжет;


  • Манжет затягивается болтами;


  • для транспортировки стоков под давлением стык дополнительно нужно заделать специальным обжимным манжетой;


  • Учитывая вес чугуна, не допускаются провисания трубопровода.



Стоит отметить, что ремонт и демонтаж чугунной канализации вам вряд ли понадобятся, ведь служит чугун очень долго. Но, если вам все же понадобилось проводить подобные манипуляции, следуйте следующим правилам:




  • Ремонт и демонтаж выполняется с применением лишь резиновых или деревянных инструментов, чтобы не расколоть трубу.


  • Ремонт чугунных изделий производится с помощью тех же материалов, что и их стыковка: раствор, сера, манжеты, хомуты.



Видео



В сюжете - Чугунная безраструбная канализация














В продолжение темы посмотрите также наш обзор Переход с чугуна на пластик



Источник



https://santekhnik-moskva.blogspot.com/2018/04/chu...e-kanalizatsionnyye-truby.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Канализационная крестовина — виды, выбор, монтаж

Пятница, 14 Октября 2022 г. 22:24 (ссылка)


2546267_Kanalizacionnaya_krestovina_1 (640x547, 199Kb)



Канализационные крестовины используются для правильной организации всей канализационной системы. В том числе они необходимы и для монтажа нескольких разветвлений от основных стояков канализации, переносящих хозяйственно-бытовые стоки внутри самых разных зданий и строений, включая жилые и нежилые производственные. Как правило, такого рода сантехнические изделия изготавливаются из прочного материала и имеют гладкую поверхность изнутри, благодаря чему снижаются риски засоров канализационных труб. В статье мастер сантехник рассмотрит основные виды канализационных крестовин и особенности монтажа.



Виды












Канализационные крестовины используются для правильной организации всей канализационной системы.-2









Крестовина – это незаменимая вещь в канализационной системе, поскольку именно она отвечает за разветвление соответствующих коммуникаций. Она относится к разновидностям фитингов для канализации.



На сегодняшний день на рынке представлены:




Двухплоскостная канализационная крестовина используется для установки отводов в двух плоскостях – от главных трубопроводов к сантехническим приборам.












Канализационные крестовины используются для правильной организации всей канализационной системы.-3









Трехплоскостная разновидность, как правило, используется при нестандартных планировках санузлов. Такая крестовина – то же самое, что и двухплоскостной вариант. Однако подобные модели позволяют свести в одну точку канализационные стоки сразу из нескольких труб.












Канализационные крестовины используются для правильной организации всей канализационной системы.-4









Где приобрести и как выбрать



Несмотря на то что такая деталь, как крестовина для труб, продаётся практически повсеместно в соответствующих магазинах, очень важно отдавать предпочтение только качественным вариантам, выполненным из хорошего материала.












Канализационные крестовины используются для правильной организации всей канализационной системы.-5









Особенно актуальны для приобретения крестовины из ПВХ. Изделия такого типа не издают лишнего шума, более того, они выдерживают температуру воды вплоть до 90-95 градусов. Также они устойчивы к самым разным химическим веществам, а перед использованием не требуют дополнительного покрытия или покраски. Качественная крестовина обладает отличной эластичностью, а это значит, что при ее использовании канализационная система будет работать без перебоев в течение минимум 30-40 лет.



Размеры крестовины следует подбирать исходя из размеров канализационных труб дома.












Канализационные крестовины используются для правильной организации всей канализационной системы.-6









Несложные крестовины имеют маркировку типа 110х110х110. Это указывает, что все ее выходы имеют данный диаметр. Такая деталь может подойти для монтажа с лежачей системой для того чтобы же параметра, потому, что в будущем ее уменьшить возможно будет лишь при помощи особой вставки.



Маркировка типа 110х110х50 45 предполагает, что один канализационный отвод от стояка будет иметь диаметр 110, а второй 50. Наряду с этим меньшая труба находится под углом в 45 градусов. Это весьма комфортно при разводке на унитаз и отдельный отвод к другим точкам.












Канализационные крестовины используются для правильной организации всей канализационной системы.-7









Обратите внимание! Нужно сказать о том, что существует большое количество комбинаций отводов труб, каковые отличаются лишь диаметром и углом, под которым они расположены. Исходя из этого не следует выбирать неудобные детали, потому, что неизменно возможно подобрать нужный элемент


Демонтаж



Если старая конструкция выполнена из чугуна, то не стоит разбивать ее при помощи молотка, это может повредить целые элементы. Учитывая это, инструкция по демонтажу предлагает применять отрезные круги и "болгарку". Помимо разрушения рабочих деталей это защитит систему от попадания кусков чугуна вовнутрь трубы, что это может привести к засору.



В случае если ремонт производится своими руками в многоэтажном доме, то перед тем как приступить к работам перекрывают воду и просят соседей по всему стояку не пользоваться канализацией. В другом случае возможно неизменно ожидать, что на голову выльются отходы.



Установка



Для начала нужно сказать о том, что необходимо купить особые переходники, каковые разрешат соединить ПВХ и чугунную трубу. Их цена иногда не редкость достаточно громадна, но в случае если подобные элементы не применять, то придется самостоятельно создавать стыковки с применением подручных средств, что не всегда гарантирует уровень качества.



Другой монтаж производится методом соединения всех деталей, методом установки их одной в другую. Наряду с этим возможно столкнуться с тем, что внутренняя уплотнительная резинка мешает насаживанию элементов. Как раз исходя из этого рекомендуется применять особый гель, дабы уменьшить трение.



Обратите внимание! При монтаже крайне важно не создавать перекосов. Как раз через неровности стыка и будет протекать вода


Видео



В сюжете - Правильная расчеканка фанового тройника














В сюжете - Замена крестовины в многоэтажке














Советы специалистов



Крестовины очень часто используются для соединения сразу нескольких труб. Как правило, трех или четырех. Очень важно помнить, что для слаженной работы канализации они должны быть расположены друг к другу под углом в девяносто градусов. Для присоединения горизонтальных участков в канализации, при монтаже соединений под потолком в жилых домах лучше всего использовать именно крестовины, а не косые тройники. Хотя и те и другие зарекомендовали себя благодаря качественной и слаженной работе.



Две ванны, которые расположены по обе стороны от стояка, лучше всего подсоединять только при помощи косой крестовины. Очень важно помнить, что косые крестовины ни в коем случае не должны монтироваться горизонтально. Связано это с залповым сбросом одного или нескольких отводов, из-за которых возможен срыв гидрозатворов.



Если замечено, что канализационный стояк протекает, необходимо проверять и саму крестовину, поскольку очень часто в ней может образовываться трещина, особенно с течением долгого времени. Перед сборкой лучше всего обрабатывать соединения при помощи специального сантехнического силикона – благодаря его антигрибковым и антикоррозийным свойствам, можно добиться качественного и надежного соединения труб на долгие годы. Многие задаются вопросом, какие крестовины лучше: чугунные или из ПВХ. Разумеется, что вторые, поскольку у них более долгий срок службы и они менее прихотливы в монтаже.



В продолжение темы посмотрите также наш обзор Переход с чугуна на пластик



Источник



https://santekhnik-moskva.blogspot.com/2020/02/Kanalizatsionnaya-krestovina.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Стандартные размеры канализационных труб

Среда, 12 Октября 2022 г. 23:42 (ссылка)


2546267_Standartnie_razmeri_kanalizacionnih_tryb_1 (640x389, 92Kb)



Канализационные трубы применяются для обустройства наружной и внутренней канализации, а также создания трубопровода для сточных вод, протекающих внутри квартиры или частного дома. В зависимости от того, где планируется прокладка, можно говорить о целесообразности применения того или иного диаметра труб. Также стоит учитывать назначение определенных участков системы, так как с целью отвода сточных вод из раковины на кухне или ванной комнаты допустимо использование труб меньшего диаметра, чем в случае с подключением туалета, в котором присутствуют твёрдые стоки. В статье мастер сантехник расскажет, какие размеры канализационных труб бывают и как определить куда и какие варианты подходят как нельзя лучше.



Канализационные трубы












Стандартные размеры канализационных труб









При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые). На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо.



Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров. Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.



Разновидности канализационных труб












Стандартные размеры канализационных труб









Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов:




Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.



Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.



Стандартные размеры канализационных труб












Стандартные размеры канализационных труб









Независимо от того, какие материалы изготовления канализационных труб будут выбраны для того или иного случая, размеры их, скорее всего останутся стандартными, хотя подобрать нечто совершенно эксклюзивное, конечно возможно. Однако нет особого смысла изощряться в таких вещах, так как это может затруднить ремонтные работы впоследствии, что не желательно. Именно из-за этого и придуман был общий стандарт, чтобы не путаться и заранее понимать, что, когда и как применять, какие трубы подбирать и укладывать в качестве канализации.



Рекомендуемые для жилого дома



Оптимальным будет использование полимерных труб, однако выбирать тут, конечно же, вам. Чугунные изделия отличаются невероятной прочностью, а вот пластиковые легкостью и простотой сборки. Вне зависимости от выбранного материала, существуют стандартные размеры для каждого участка канализационной системы дома.












Таблица 1: Размеры пластиковых канализационных труб для внутренних целей










Когда с внутренним обустройством все стало более или менее понятно, следует обратить внимание, что канализация снаружи жилого помещения будет иметь несколько иные параметры. Причем это не просто желательные размеры, а стандарт, которые необходимо соблюсти иначе состыковаться с центральной канализационной системой получится едва ли.












Таблица 2: Размеры чугунных или пластиковых труб для наружной канализации










Таким образом, сегодня намного легче, чем раньше смонтировать канализационную систему по всем правилам, требования ТУ и ГОСТам, так как вся информация о размерах пластиковых и чугунных канализационных труб имеется в свободном доступе и отыскать ее не трудно, если задаться такой целью. Делая все по правилам, то можно избежать множества проблем в будущем, к примеру, когда нужно будет купировать поломку или вовсе заменить устаревшие или вышедшие из строя трубы.



ПВХ, ПП и ПЭТ-трубы












Стандартные размеры канализационных труб









Все трубы, которые производятся из поливинилхлорида подпадают под действие определенных норм. Этот два определенных ГОСТа: Р 51613-2000, а также ВСН 48-96. Причем такие изделия из пластика могут как напорными, так и безнапорными. Первые можно и разрешается применять в обустройстве водопровода, где присутствует напор, вторые же предназначены исключительно для канализации и слива, в котором не предусмотрен напор и жидкость сама стекает под действием гравитации. Давайте рассмотрим стандартные размеры и диаметры труб, а также уклоны, что им необходимо придать для безнапорных видов и типов.












Таблица 3: Стандартные размеры канализационных труб ПВХ










Согласно строительным нормативам, канализационные трубы такого порядка чаще всего имеют стандартные размеры в диаметре 50, 90 и 110 миллиметров. При этом толщина стенки такого изделия составляет всего 3.2 миллиметра, а вот длина может варьироваться от половины, до восьми метров. Общее же число типоразмеров канализационных труб из поливинилхлорида или полипропилена составляет тринадцать разновидностей. Понятно, что самые мелкие, диаметром до 75-100 мм используются внутри зданий, 100-110 мм снаружи, а вот 200-300 мм подойдут для создания магистральной канализации.



Касаемо полиэтилена, из которого сегодня тоже выпускаются трубы канализации, то производятся они согласно требованиям ГОСТа 22689.2-89 и имеют всего четыре основные и единственные разновидности:




  • 40 миллиметров;


  • 50 миллиметров;


  • 90 миллиметров;


  • 110 миллиметров.



Такие изделия низкого давления, вне зависимости от диаметра, будут иметь толщину стенки в три миллиметра, а для высокого давления, в пять.



Чугунные трубы












Стандартные размеры канализационных труб









Чугунные трубы более надежные, прочные, но в то же время, они очень тяжелые, из-за чего их трудно транспортировать и укладывать. По функциональному предназначению такие металлические трубы разделяются на два основных вида:




  • SME литые трубы отличаются наличием раструба (расширения) на одном из концов, при обычном гладком втором. Такое приспособление в разы упрощает сборку трубопровода.


  • SML трубы являются абсолютно гладкими, а для их состыковки потребуются специальные, дополнительные элементы.












Таблица 4: Стандартные размеры труб и раструбов










Несмотря на то, что толщина стенок, диаметр и иные показатели чугунных канализационных труб мало чем отличается от полимерных, их вес отличается в разы. Так один метр стомиллиметровой трубы из чугуна будет весить все четырнадцать килограммов, против полтора килограмма пластиковых. Сегодня смонтировать систему канализации дома намного проще и даже если вы выбрали чугун, нужно просто заручиться помощью настоящих профессионалов. У них имеется не только практический опыт укладки канализации, но также вся необходимая техника для этого.



Видео



В сюжете - О разных размерах, типах и видах канализационных труб














В сюжете - Рекомендации  специалистов для выбора труб наружной и внутренней канализации














В продолжение темы посмотрите также наш обзор Обратный клапан для канализации — назначение, виды



Источник



https://santekhnik-moskva.blogspot.com/2020/06/Sta...ry-kanalizatsionnykh-trub.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Какой уклон канализационной трубы должен быть

Понедельник, 30 Августа 2022 г. 01:57 (ссылка)


2546267_Kakoi_yklon_kanalizacionnoi_trybi_doljen_bit_1 (640x360, 398Kb)



Приступая к проектированию и позже к монтажу системы бытовой канализации, следует точно знать, какой уклон канализационной трубы должен быть соблюден. Дело в том, что в большинстве случаев канализация является системой самотечной, то есть стоки по трубам движутся исключительно благодаря силе тяжести. Поэтому ошибок в расчетах уклона канализации быть не должно. Мастер сантехник расскажет, как выбрать правильный уклон канализационных труб.



Большой уклон - хорошо или плохо












Какой уклон канализационной трубы должен быть









Нередко можно встретить мнение, что чем больше уклон, тем лучше, ведь все стоки будут спускаться намного быстрее, более того, так наверняка не прогадаешь. Но верно ли это мнение? На самом деле нет!



Весь секрет заключается в том, что при быстром спуске труба подвергается заиливанию. Вода быстро уходит, а взвешенные частицы остаются в трубе. В некоторых случаях это может приводить и к срывам водяных запоров в сифоне, а это повлечет за собой проникновение неприятного запаха в дом.



Существует еще одна, более весомая причина, по которой не допускается оставлять трубы незаполненными до нужного уровня. При условии агрессивной среды, приток воздуха к поверхности ускоряет процесс коррозии труб. Вот по этим причинам требуется точно знать, какой уклон канализационной трубы должен быть.



Как определяется оптимальный уклон












Какой уклон канализационной трубы должен быть









Итак, что необходимо учитывать при определении оптимального угла уклона для внутренней канализации?




  • Диаметр на конкретном участке.


  • Скорость потока.


  • Показатель наполнения.



Согласно простым подсчетам, коэффициент наполнения трубы полностью зависит от скорости потока. То есть, быстрый поток воды хорошо вымывает содержимое трубы, соответственно она заполняется гораздо медленнее. И наоборот, если поток воды медленный, то труба быстро наполняется, соответственно в трубе остается больше водяных масс, чем вытекает.



Обратите внимание! Ключевую роль при расчете играет диаметр трубы, он должен соответствовать не только объему протекаемой жидкости, но и достаточному уклону трубы


На первый взгляд может показаться, что все просто и легко. Однако, если по ошибке допустить маленький угол уклона, могут быстро образоваться застои. Как следствие, самотек будет практически невозможен, это приведет к тому, что жир и другие частицы успеют прилипнуть к поверхности трубы, соответственно, засора не миновать. Крутой уклон тоже чреват последствиями, как об этом уже говорилось выше.












Какой уклон канализационной трубы должен быть









Исходя из этого, можно заключить, что правильный уклон канализационной трубы будет в том случае, когда все водяные взвеси как легкие, так и тяжелые, будут постоянно находиться в движении.



Как определяется точное значение












Какой уклон канализационной трубы должен быть









Для некоторых расчет уклона может показаться сложным, а все потому, что в справочных изданиях норма уклона указана в виде дробей 0,04 или 0,008.



Если вы привыкли ориентироваться по градусам, то эти цифры могут быть и вовсе не понятны. На самом деле все просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, тогда получится результат высоты всего уклона на всей продолжительности трассы.



Вот для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем ее начала необходим перепад, вот как это выглядит в цифрах:



Н = 7,6 × 0,07 = 0,53 м, то есть 53 см



Расчет уклона трубы












Какой уклон канализационной трубы должен быть









Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчетный метод, при этом используются показания рекомендованные в СНиП. Однако, в некоторых случаях, его можно высчитывать по очень простой формуле:



V √ H/d ≥ K



В этом случае «К» будет обозначать коэффициент уклона, «V» скорость движения стоков внутри трубы, «Н» мера наполнения трубы и «d» диаметр труб.



Обратите внимание! Во время расчетов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше «К». Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек. Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок


Как правильно отмерять












Какой уклон канализационной трубы должен быть









Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои четкие показатели:




  • 50Ø – 3 см/м.


  • 100Ø – 2 см/м.



Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? В этом случае нельзя ориентироваться просто по уровню пола. Они не всегда идеально ровные, поэтому использовать их, как эталон, не следует. Лучше всего применить лазерный уровень или хотя бы пузырьковый.












Какой уклон канализационной трубы должен быть









Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.












Какой уклон канализационной трубы должен быть









Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации:




  • 50Ø мм – будет иметь оптимальный показатель 0,03.


  • 85Ø — 100Ø мм – будет иметь 0,02.


  • Для отвода стоков из умывальника используются трубы 40Ø — 50Ø мм., оптимальный уклон 0,035, а минимальный 0,025.


  • Для отвода стоков с унитаза используется труба 100Ø мм., оптимальным уклоном будет 0,012 или 0,02.



Уклон трубопровода на загородном участке












Какой уклон канализационной трубы должен быть









Для строительства канализационной системы на дачном участке обычно используется самотечная система. Однако, из-за особенностей рельефа может возникнуть сложность в том, чтобы выдержать необходимый уклон. Для таких нестандартных вариантов рекомендуется использовать фекальный насос, т.е. по сути в таких случаях требуется изготовление напорной канализации. Если же рельеф местности позволяет сделать самотечную канализацию, то это большой плюс, так как она не будет зависеть от электричества.



Обратите внимание! При прокладке труб важно строго выдерживать уклон, в среднем 2 см/м. Более того, старайтесь избегать резких поворотов, делайте систему как можно прямее


Для самотечной канализации есть минимальный и максимальный уклон трубопровода. На эти показатели могут влиять несколько моментов, а именно: материал, диаметр трубы, скорость передвижения стоков и степень заполнения. При любых условиях допускается максимум до 15 см/м, а минимум 5 мм/м. Следует учесть и характер нагрузки. Для примера, уклон трубы с умывальника может иметь сильные отклонения, так как оптимальный диапазон 15-25 мм/м.












Какой уклон канализационной трубы должен быть









Итак, мы рассмотрели некоторые рекомендации, касающиеся того, какой уклон канализационной трубы должен быть в разных ситуациях как в квартире, так и в загородном доме. Здесь приведены общие требования, но помните, что каждый случай индивидуален. Если у вас будут возникать вопросы или затруднения, то обращайтесь за помощью, оставляя свои комментарии.



Видео



В сюжете - Принципы укладки канализационных труб














В сюжете - Правильный уклон канализации, простыми словами














В сюжете - Самые популярные ошибки канализации














В продолжение темы Монтаж ливневой канализации



Источник



https://santekhnik-moskva.blogspot.com/2018/01/uklon-kanalizacionnoj-truby.html

Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Правильный уклон канализационной трубы

Суббота, 19 Июня 2022 г. 00:11 (ссылка)


2546267_Pravilnii_yklon_kanalizacionnii_tryb_4 (640x360, 145Kb)



При ремонте квартиры, строительстве собственного дома осуществляется замена или прокладка новых инженерных систем, включая канализацию. Простая, на первый взгляд, задача при неверном подходе может препятствовать функционированию системы удаления стоков. Многие ремонтники и домовладельцы не знают, какой уклон канализационной трубы должен быть в квартире и частном доме, и монтируют ее на основе собственной интуиции. В этой статье мастер сантехник расскажет про угол наклона канализационной трубы по по СНИПу.



Избегаем ошибок





Очень важно установить правильный уклон канализационных труб, чтобы все стоки и отходы самотеком доходили до места их утилизации. Недостаточное повышение уровня входа в систему по сравнению с выходом может привести к задержке твердых и тяжелых составляющих в трубе.











Засорению будут способствовать жировые отложения на стенках. При сильном наклоне труб жидкая фракция будет уходить слишком быстро, оставляя тяжелые частицы на нижней части труб. В результате постепенного накопления произойдет засор. Кроме того, быстрое течение жидкости будет создавать повышенное давление, что будет приводить к появлению воздушной волны с выходом неприятного запаха.











Участки канализационной сети рекомендуется делать прямолинейными, это важно, т.к. в местах, где расположены углы, часто возникают заторы.



Обратите внимание! Параметры и требования к водоотводной сети внутри жилых помещений и снаружи различаются. Они регулируются соответствующими нормативными актами – строительными правилами.


Простые способы расчета угла











В последующих подразделах этой статьи приводятся все необходимые формулы и значения для скрупулезных расчетов. Они будут необходимы в тех случаях, когда планируется строительство промышленного участка или такого, где потом будет проведена проверка соответствующими службами для сдачи в эксплуатацию.



В домашних условиях достаточно запомнить несколько простых правил. Для канализационной трубы диаметром 110 мм на каждый метр должен быть уклон в 2 см, а для трубы в 50 мм – 3 см на 1 м. О чем говорят эти цифры? Это значит, что если по центральной оси трубы провести линию и от нее замерять расстояние до поверхности, то вначале оно будет на 2 или 3 см больше, чем в конце.











Для того чтобы учесть эти нюансы, существует несколько решений:




  • На стене или другой вертикальной поверхности при помощи строительного уровня чертится прямая линия длиной в 1 м. От одного из краев отрезка откладывается вверх 2 или 3 см. Теперь эта точка соединяется с другим концом начерченной линии. Новая линия и будет соответствовать необходимому наклону. К ней приставляется уровень и делается пометка в том месте, до которого отклонился пузырек. По нанесенной метке можно будет обеспечить необходимый угол.


  • Можно поступить другим способом. Для этого понадобится метровый уровень. Берем небольшой отрезок доски и снизу крепим его к торцу инструмента при помощи изоленты или скотча. Сделать это нужно так, чтобы брусок был толщиной 2 или 3 см, все зависит от укладываемой трубы. Далее уровень прикладывается к трубе. Часть без накладки должна прилегать к стороне трубы, которая должна быть выше в плоскости. Теперь труба поднимается до тех пор, пока пузырек не остановится точно посередине.


  • Если позволяет длина участка прокладки трубы, то можно воспользоваться метровым водяным уровнем. На двух колбах обычно нанесена шкала. Вначале труба выставляется так, чтобы значения на метках были одинаковыми, когда уровень успокоился, один конец трубы приподнимается так, чтобы вода ушла на 2 или 3 см. Если длина уровня 50 см, то толщина бруска уменьшается вполовину.


  • При наличии лазерного нивелира, можно спроецировать линию и отклонить ее на необходимое значение. Ориентируясь на нее можно обеспечить необходимый уклон.


  • В случае когда труба будет утапливаться в штробу, наносится линия, как в случае с разметкой уровня. Она рисуется на необходимую длину и по ней делается выемка.



Обратите внимание! Обычно достаточно выставить первый отрезок длиной в метр, все остальные монтируются вровень с первым. Если вы подбираете угол для трубы в 2 м, тогда и значение наклона нужно увеличить в два раза.


Нормативы для внутренней канализации











При проектировании канализации внутри жилых помещений (дома) необходимо соблюдать требования, установленные пунктом 8.3.2 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*».



Расчет безнапорных канализационных трубопроводов ведется из условий минимальной скорости движения жидкости 0,7 м/с и наполнения трубопровода 0,3. Расчет должен удовлетворять условию:











Где:




  • К=0,5 – для трубопроводов с использованием труб из полимерных материалов;


  • К=0,6 – для трубопроводов из других материалов;


  • V скорость движения жидкости м/с;


  • d- диаметр трубопровода мм;


  • h- наполнение трубопровода (высота уровня жидкости в трубе), мм;



Необходимо отметить, что данным нормативным актом с 2013 года изменены условия принятия уклона трубопроводов, которые были установлены в СНиП 2.04.01.85*. Для того чтобы узнать, каким должен быть уклон канализационной трубы в квартире, так как невозможно выполнить расчет по скорости из-за недостаточной величины расхода сточных вод, выполняют расчет минимального уклона трубопровода в зависимости от диаметра из соотношения 1/D.



Где:




  • D – наружный диаметр трубопровода в мм.



Правила расчета











Для участков, в отношении которых определить скорость движения стоков не представляется возможным, должно выполняться условие самотека жидких стоков по трубопроводам. Уклон внутренней канализации рассчитывается в зависимости от диаметра трубопровода 1/D.



Трубы с диаметром 40–50 мм следует укладывать с минимальным уклоном 0,02, а диаметром 85 и 110 мм – с уклоном 0,01.











По ранее действующему СНиПу 2.04.01.85, значения уклона были установлены для трубопроводов диаметром 40–50 мм – 0,03, а для диаметров 85 и 110 – 0,02.



Обратите внимание! Рассчитываемый для внутренней канализации минимальный уклон канализационных труб по СП меньше, чем установленный уклон трубопроводов по СНиП.


По новому СП не установлены ограничения по максимальному уклону трубопроводов, хотя в СНиП такое требование было прописано. Уклон не должен превышать значения 0,15 (за исключением ответвлений от приборов длиной до 1,5 м).











Единицы измерения уклона канализационных труб указываются в мм. Величина уклона 0,02 означает, что на участке длиной 1000 мм трубопровод опускается на 20 мм. Зная это соотношение, можно вычислить минимальное вертикальное смещение для трубопровода любой длины.



Специалисты не измеряют угол наклона канализационной трубы в градусах, хотя такое измерение более привычно и понятно для многих. Измерение смещения трубы в вертикальной плоскости дает более точный результат, чем определение угла в градусах. Минимальная ошибка приведет к разбалансировке всей канализационной системы, будут заторы, пробки и потребуется постоянная чистка труб.



Нормативы для внешней канализации











Уклон трубопровода для внешней канализации отличается от минимального уклона внутриквартирной системы водоотвода. Требования к внешней канализации установлены Сводом правил СП 32.13330.2012 «Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85»







Для эффективного функционирования канализации также определяют скорость движения сточных вод от степени заполнения труб. Из условий минимальной скорости движения стоков определены минимальные уклоны канализационной сети. Норма уклона зависит от диаметра трубы. Минимальный уклон трубопроводов для всех систем канализации следует принимать для труб:




  • Диаметром 150 мм – 0,8 см на метр;


  • Диаметром 200 мм – 0,7 см на метр.



Условия проведения канализации на земельных участках могут различаться, поэтому для отдельных участков сети допускается принимать уклоны для труб диаметрами: 200 мм – 0,5 см на метр; 150 мм – 0,7 см на метр.





Обладая всей информацией, вы сможете качественно осуществить монтаж. В дальнейшем это значительно облегчит обслуживание всей системы.



Видео



В сюжете - Информация о способах выставления уклона канализации при ее монтаже в штробе



Продолжить чтение вы сможете по ссылке:



https://santekhnik-moskva.blogspot.com/2018/01/kakoy-uklon-kanalizacionnoy-truby.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Керамические трубы для канализации — технические характеристики, преимущества и недостатки, монтаж

Понедельник, 31 Января 2022 г. 17:46 (ссылка)


2546267_Keramicheskie_trybi_dlya_kanalizacii_1 (640x426, 91Kb)



Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ. Не обошла эта тенденция и устройство коммуникаций — керамические канализационные трубы применяются уже не одно тысячелетие. В данной статье мастер сантехник рассмотрит керамические канализационные трубы, основные особенности их производства и применения.



Технология изготовления












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-2









В настоящее время канализационные стоки изготавливаются из различных современных материалов. Еще недавно в течение длительного периода основным материалом для систем канализации считались трубы из чугуна, но из-за недостаточного срока эксплуатации от них повсеместно отказывались.



В результате полноценной заменой трубам из чугуна оказались трубы, изготавливаемые из полимерных материалов, обладающие многими преимуществами, но не всегда достаточно устойчивые к агрессивному воздействию среды. Поэтому керамические канализационные трубы снова стали применяться в канализационных системах.



В настоящий момент керамическая канализационная труба– это изделие из обожженной глины, снаружи и изнутри покрытое специальной глазурью, обеспечивающей защиту материала от негативных воздействий большинства кислот и других агрессивных компонентов.



В промышленном производстве применяется метод изготовления данных изделий, практически копирующий клинкерную технологию. Ее основой является высокотемпературный обжиг высококачественной глины.



Исходные материалы и требуемые примеси после предварительной очистки измельчаются в порошок, после чего в смесь добавляют определенное количество воды для получения пастообразной консистенции.



Формирование изделия выполняется при помощи экструдера — устройства, в котором смесь под высоким давлением пропускается через специальные формы.



Такой метод прессования позволяет получить керамические трубы для канализации, отличающиеся структурой высокой плотности.



Поверхность трубы покрывается слоем глазури, состоящей также из глины с определенными добавками. Покрытие позволяет существенно снизить шероховатость изделия, что улучшает условия прохождения стоков. После этого трубы направляются в камеру предварительной сушки, в которой при температуре около 80 градусов происходит процесс удаления лишней влаги.



Обжиг изделий осуществляется при температуре 1200-1300 градусов. Такие условия позволяют получить спекшуюся по всей толщине глину, свойства которой можно сравнивать с характеристиками стекла.












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-3









В результате продолжительной обработки таким методом получается керамическая канализационная труба, отличающаяся низким коэффициентом влагопоглощения.



Требования, предъявляемые к керамическим трубам



Основной нормативный документ, требованиям которого должны соответствовать керамические трубы — ГОСТ 286-82. Его положения гласят.



Керамические трубы выпускаются с диаметром от 100 до 600 мм, при этом толщина стенок может составлять от 20 до 40 мм, а длина достигать 1500 мм.












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-4









Изделия должны иметь правильную форму, допуск на кривизну трубы в любом направлении не должен превышать нескольких мм, значение определяется в зависимости от диаметра.



Выпускаемые трубы должны соединяться при помощи раструба или муфт. На внутренней поверхности раструба и наружной поверхности другого конца трубы должно быть выполнено не менее 5 насечек.












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-5









В связи с тем, что керамические трубы для обустройства канализации применяются в самотечных безнапорных системах, они должны пройти гидравлические испытания при давлении 0,15 Мпа. При этом они должны быть способны выдержать внешние механические нагрузки от 240 до 350 Мпа, в зависимости от диаметра.



Коэффициент влагопоглощения не должен превышать 7,5-8% в зависимости от качества трубы. При этом внутренняя поверхность подлежит покрытию специальной глазурью, стойкой к химическим воздействиям. Коэффициент устойчивости не должен быть ниже 90-95%.



Преимущества и недостатки керамических канализационных труб



Вышеперечисленные качества, которыми характеризуются керамические трубы для канализации, позволяют их применять в особо неблагоприятных условиях.



Применение данных труб целесообразно при высоком залегании грунтовых вод, отличающихся высокой агрессивностью. Их стойкость к коррозии делает именно их единственно возможным вариантом в подобных условиях.



Стойкость к химическим воздействиям позволяет эксплуатировать трубы из керамики для организации производственной канализации, стоки которой отличаются большим наличием химически активных элементов. Данные трубы устойчивы к статической нагрузке, толщина стенок позволяет их укладывать в местах движения транспорта.



Диаметр керамической канализационной трубы позволяет применять их для организации систем отвода стоков с высокой интенсивностью.



Но кроме преимуществ существует и ряд негативных характеристик подобного материала:




  • Незначительная стандартная длина трубы снижает скорость выполнения работ и требует лишних расходов на стыковку.


  • Значительный вес керамической трубы затрудняет транспортировку и монтаж.


  • Изделия весьма чувствительны к ударным нагрузкам, их достаточно легко повредить неосторожным ударом. Поэтому доставку и укладку следует выполнять с осторожностью.


  • В отличие от труб из ПВХ,  керамика не переносит заморозку, трубы лопаются. Поэтому при монтаже следует придерживаться определенных глубин заложения или применять все необходимые меры для утепления.


  • Также керамические изделия очень трудно порезать по требуемому размеру, трубы отличаются хрупкостью.



Монтаж керамических канализационных труб












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-6









Как уже говорилось, монтаж керамических труб должен выполняться с предельной осторожностью. Кроме этого, старайтесь скомплектовать линию таким образом, чтобы избежать необходимости резки, для этого применяйте различные по длине трубы.



Укладку труб следует осуществлять на песчаную подушку, при этом необходимо контролировать плотность прилегание на всей протяженности линии. Тщательно контролируйте прямолинейность трубопровода.



Соединение керамических труб осуществляется при помощи резиновых уплотнений и специальных герметиков.












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-7









Допускается применять для герметизации паклю, при этом необходимо следить за тем, чтобы размер зазора между соединенными трубами был одинаковым по всей окружности.



Прежде чем засыпать линию, необходимо проверить ее герметичность и работоспособность. В первую очередь, трубопровод необходимо покрыть слоем песка или грунта без крупных кусков, это поможет избежать повреждений от ударов камней.












Керамика считается одним из самых универсальных строительных материалов, который применяют практически во всех видах строительных работ.-8









Данные требования к керамическим трубам и методам их монтажа обязательны для исполнения на всех этапах выполнения работ.



Особенности выбора и приобретения керамических труб



Данный материал стоит существенно дороже, чем изделия из ПВХ, поэтому останавливать свой выбор на нем следует после предварительной оценки выгодности применения.



Для бытовых условий такие трубы целесообразно применять в том случае, если вы в больших количествах используете различные химические моющие средства, порошки. Подобные вещества могут оказать губительное воздействие на материал труб, поэтому керамика в данном случае станет оптимальным решением.



Вполне оправданным будет применение таких труб при обустройстве дренажных полей. Керамические дренажные трубы смогут прослужить гораздо дольше своих аналогов, кроме того, они не оказывают губительного воздействия на экосистему.



Выбирая керамические трубы, обращайте внимание на следующие моменты.



Старайтесь подобрать требуемую длину, некоторые производители сегодня могут выпускать и более длинные, чем определено стандартом, трубы. Диаметр труб должен соответствовать требованиям к прокладываемым канализационным системам.



Проверьте наличие соединительных борозд на элементах, а также их глубину. Выполните внешний осмотр изделия, трубы керамические для канализации должны иметь равномерное покрытие без сколов. Не допускается наличие трещин и других повреждений.



При транспортировке труб укладывайте их на деревянные щиты, перекладывать подложками следует каждый ряд. Не допускайте ударов, падений элементов. Рекомендуется покупать в одной организации и трубы, и расходные материалы для их соединения и герметизации.



Соблюдение всех правил применения керамических труб позволит вам смонтировать надежную и эффективную систему отвода стоков, которая сможет прослужить не один десяток лет. Подтверждением тому могут служить археологические раскопки, результатом которых не один раз становились находки целых керамических труб, которые вполне можно было бы дальше применять по назначению.



Видео



В сюжете - Производство керамических труб














В продолжение темы посмотрите также наш обзор Трубы ПНД — технические и эксплуатационные характеристики



Источник



https://santekhnik-moskva.blogspot.com/2018/09/Ker...e-truby-dlya-kanalizatsii.html


Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество
Антон_Росляков

Трубы для наружной и внутренней канализации

Среда, 22 Сентября 2021 г. 18:40 (ссылка)





В чем разница между трубами для внутренней и внешней канализации? В этой статье мастер сантехник рассмотрит особенности труб для канализации. Их назначение, разновидности существующих изделий, которые можно приобрести в магазинах, их характеристики.




Труба для канализации



Введите описание картинки



Канализация является одной из важнейших коммуникационных систем, связанных с водоснабжением жилья. По этой причине очень важно уделить особое внимание выбору составляющих, их качеству, в частности, сливным трубам.




Сливные трубы применяются для монтажа канализационной системы коммуникаций. Производители предлагают широкий ассортимент этих изделий, отличающихся друг от друга по материалу, функциональным характеристикам и назначению.




Виды канализационных труб



Введите описание картинки



Классификация существующих сливных труб по материалу изготовления:





По назначению все эти изделия делятся на две категории. Внешние трубы прокладываются за пределами помещений, тогда как внутренние предназначены для монтажа водопровода и канализации в помещениях.



Введите описание картинки



Наружные системы канализации монтируются за пределами здания или в почве, примыкающей к нему. Поскольку их эксплуатация осуществляется в уличных условиях, такие изделия должны обладать улучшенными свойствами:





Обратите внимание! Для организации внешней сливной системы лучше брать изделия, изготовленные из материалов, обладающих высокой антикоррозийной стойкостью. К ним относится окрашенный металл, полимеры и оцинкованная сталь




Наиболее востребованными для внутренней канализации являются трубы из полимеров. Они обладают множеством преимуществ:





  • Доступная цена;




  • Продолжительный срок службы;




  • Простая система монтажа внутренней канализации;




  • Стойкость к коррозии;




  • Низкий показатель тепловой проводимости;




  • Устойчивость к воздействию щелочных и химических веществ;




  • Обширный ассортимент размеров и форм;




  • Небольшой вес;




  • Безопасность.





Пластиковые канализационные трубы



Введите описание картинки



Для изготовления пластиковых труб применяются различные полимерные вещества. Эта категория изделий включает элементы из полиэтилена (гофрированного и гладкого), полипропилена и полиэтилена низкого давления. Чтобы определить, какие из них больше всего подходят для монтажа стояка канализации, следует ознакомиться с особенностями каждого вида труб.



Введите описание картинки



Особенности пластиковых труб:



Введите описание картинки



Размеры труб для канализации




Если требуется труба для слива в ванной комнате, то уместным будет использование жестких или гофрированных изделий, изготовленных из полипропилена. Рекомендуемый диаметр трубы в этом случае составляет 40 мм. в зависимости от длины. Если помещение не располагает свободной площадью, можно ограничиться одним коленом. В ванной большого размера можно разместить два колена.



Введите описание картинки



Для организации слива под унитаз лучше купить трубу ПВХ для канализации диаметром 110 мм. За счет повышенной гибкости систему можно настроить под любую модель унитаза и удобно присоединить ее.




Обратите внимание! Специалисты советуют подбирать трубы с толстыми стенками. Такие изделия прослужат дольше прежде, чем протрутся.




Для обустройства слива из раковины в канализацию чаще всего используются гофрированные изделия. Допускается использование диаметров в 40 мм, 32 мм, а в некоторых случаях этот показатель может достигать 50 мм. Это зависит от модификации раковины и сифона.




Система стандартных размеров внутреннего диаметра:



Введите описание картинки



Для подключения слива стиральной машины к канализации применяется специальный шланг из гофрированного материала, который присутствует в стандартной комплектации этой техники. Соединение осуществляется через сифон, а также для этих целей можно использовать развилку, расположенную под мойкой.




Размеры трубы ПНД для наружной канализации



Введите описание картинки



Наружные сливные трубы также используются для отвода осадков с крыши в канализацию. Для этих целей рекомендуется брать изделия с жесткими стенками. Оптимальным материалом является полипропилен и ПНД. Диаметр элементов подбирается с учетом размеров здания.




Размер изделий для отвода осадков с крыши:



Введите описание картинки



Чаще всего в жилых зданиях применяются изделия диаметром 110, 160 и 200 мм. Толщина стенок таких труб составляет 3,2 мм.




Из перечисленных видов труб пластиковые изделия считаются самыми практичными. Если элементы для трубопровода подобраны правильно, система способна прослужить на протяжении длительного срока.



Метки:   Комментарии (0)КомментироватьВ цитатник или сообщество

Следующие 30  »

<канализационные трубы - Самое интересное в блогах

Страницы: [1] 2 3 ..
.. 10

LiveInternet.Ru Ссылки: на главную|почта|знакомства|одноклассники|фото|открытки|тесты|чат
О проекте: помощь|контакты|разместить рекламу|версия для pda
