Водосточная система – это неотъемлемая часть крыши любого здания. По устройству она бывает внутренней и внешней. Конструктивно в нее входят трубы, желоба, воронки, отводы, колена и другие составляющие. Для изготовления этих элементов применяются разные материалы. Сложно среди предлагаемого ассортимента выбрать подходящий тип водостока, а переплачивать совсем не хочется? В статье мастерсантехник разбирается, какой водосток лучше – пластиковый или металлический.
Пластик vs металл
От дождевых и талых вод избавиться невозможно по определению. Жилые и нежилые строения необходимо как-то защищать от их воздействия, иначе стены, кровля и фундамент долго не прослужат.
Если на крыше нет водосточной системы, то не только экстерьерная отделка, но и его несущие конструкции быстро начнут разрушаться. Лучше потратиться и сделать эффективный водосток, нежели потом капитально ремонтировать всю постройку.
Обратите внимание! Если водосточная система спроектирована непрофессионально, то от стекающей с крыши воды пострадают фасад, стены, отмостки и фундамент
Все элементы водостока по материалу изготовления можно разделить на две группы:
Металлические;
Пластиковые.
В первую группу входят изделия из стали, меди, цинка и алюминия, а во вторую – из ПВХ, полипропилена и полиэтилена. И каждый из этих материалов имеет свои достоинства.
Если кратко, то оцинкованная или покрытая полимерами сталь, в отличие от пластика, не меняет своей геометрии на солнце и не лопается от замерзающего внутри льда. Медные и цинковые элементы водостока прослужат дольше всего, но они и самые дорогостоящие. Пластиковые водостоки отличаются многообразием цветовых решений и дешевизной.
Однако выбор материала изготовления системы кровельного водослива сильно зависит от конфигурации крыши, объемов осадков и среднегодовой температуры в регионе, где построено здание.
Прежде чем идти в магазин приобретать водосток, необходимо изучить все нюансы предлагаемых вариантов. В одних случаях можно обойтись недорогим пластиком, а в других лучше брать что-нибудь из металла.
Особенности металлических систем
Раньше водостоки делались из цинка и меди. Однако первый металл оказался слишком подвержен коррозии и недолговечен, а второй – очень дорогим. Цинк если сейчас и используется, то только в виде сплава с титаном. Чаще его применяют просто для оцинковки стали.
Именно оцинкованные стальные желоба и трубы в большинстве своем предлагаются продавцами, когда покупатель просит показать металлический водосток.
Материал №1 - Оцинковка
Стальные изделия – это наиболее доступный по цене вариант водостока из металла. Изготавливаются они из холоднокатаной стали, которая покрывается слоем цинка.
Подобные восточные системы отличаются длительным сроком службы (если цинковое покрытие не повреждено), устойчивостью к УФ и температурным перепадам. Они без проблем выдерживают большие объемы снега, не ломаясь по зиме.
Существенным недостатком стального водостока является большой вес системы в сборке – крепить желоба приходится с небольшим шагом между подвесами, что увеличивает трудоемкость монтажа.
Для придания водосточной конструкции более презентабельного вида и увеличения срока эксплуатации оцинковку покрывают полимерами:
Пуралом (PUR);
Пластизолом (PVC, ПВХ);
Полиэстером (PE или MPE).
Пураловое покрытие устойчиво к механическим повреждениям, ультрафиолету и относится к среднему ценовому сегменту. Стальной водосток с ним без замены прослужит 30–35 лет.
Пластизол (поливинилхлорид) отличается широкой гаммой цветовых решений и дешевизной. Однако под воздействием УФ-лучей он размягчается и деформируется. Срок его службы – до полувека, но только не в южных регионах с высокой инсоляцией.
Обычный полиэстер (PE) дешев, спокойно переносит воздействие ультрафиолета, но легко царапается даже льдом. Это покрытие прослужит лет 10–15. Затем защита исчезнет, и влага начнет разрушать стальную основу. У него есть более прочный аналог с добавлением тефлона – MPE. Однако в отличие от PE этот вариант по цвету ограничен лишь оттенками серого.
Фактически все подобные водостоки с полимерным покрытием – это прямой аналог металлочерепицы, делаются они по одинаковым технологиям.
Обратите внимание! Если крыша металлочерепичная, то и элементы восточной системы лучше всего выбирать из схожего материала с идентичной многослойной структурой. Так срок эксплуатации до ремонта у них будет общий, замену кровли и водостоков можно будет производить впоследствии вместе в одно время
Материал №2 - Алюмоцинк (гальвалюм)
Гальвалюмом называют сталь, покрытую сплавом алюминия и цинка (Al+Zn) с добавлением кремния. Этот материал превосходит обычную оцинковку в разы по жаростойкости, прочности покрытия и его коррозионной стойкости. Ему не страшны кислотные дожди и ультрафиолет.
А чтобы на нем появилась царапина, надо сильно постараться. Снег и лед не в состоянии причинить ему вред. Водосток из гальвалюма прослужит в три раза дольше сделанного из оцинковки – пленка из алюминиевого окисла обеспечивает надежную защиту стальной основе, а цинк только усиливает ее.
Цинк обладает более высоким электрохимическим потенциалом в сравнении с железом. В результате он постепенно “растворяется”, нивелируя только начинающие образовываться на стали окислы. Коррозия попросту не может добраться через такой защитный слой до металла основы.
Материал №3 - Титан-цинк
Этому сплаву также присущи высокие показатели по коррозионной стойкости и прочности. Состоит он из титана, меди и цинка. Первый металл отвечает за снижение предрасположенности к коррозии, второй за пластичность, а третий служит в качестве основы.
Эти металлические водостоки можно монтировать на крышах любой формы, они без проблем сгибаются, не ломаясь. Титан-цинковые изделия долговечны (100–120 лет эксплуатации), однако стоят в 4–5 раз дороже аналогов из металлопластика.
Титан-цинку не страшна вода, это идеальный сплав для устройства водостоков. Основная его проблема – это подверженность электрокоррозии. Контактируя с медью или железом, он начинает неизбежно разрушаться. И сделать с этим практически ничего нельзя. Остается лишь исключить подобный контакт. Если крыша покрыта медными листами, то водосток лучше взять из другого металла.
Материал №4 - Алюминий
В сравнении со стальными алюминиевые водостоки имеют меньший вес и менее подвержены коррозионным процессам. Легкость металла позволяет стенки труб и желобов делать более толстыми. При этом такая водосточная система не нагружает излишне крепления, но способна выдерживать значительные нагрузки от снега, льда и воды.
На алюминиевой поверхности естественным образом образуется оксидная пленка, которая защищает металл от коррозии, а при повреждениях сама собой восстанавливается.
Алюминии спокойно переносит морозы, солнце и ударно-механические воздействия. Он долговечен, но шумный и относительно дорогой. Если в коттедже плохая звукоизоляция, то каждая капля дождя, попадающая в подобный водоотлив, будет прекрасно слышна внутри.
Нередко водостоки из алюминия производители покрывают полимерной краской. Это повышает антикоррозионную защиту и позволяет окрасить изделие в цвет из каталога RAL. Для крыши дома можно выбрать алюминиевые элементы водосточной системы как благородного серебристого оттенка, так и с любой другой окраской. В этом отношении алюминий выигрывает у многих металлических конкурентов.
Материал №5 - Медь
Медный водосток – это сплав роскоши и эстетики в экстерьере частного дома. Обойдется он в круглую сумму, но при правильном монтаже прослужит столько, сколько простоит само здание. Медь износостойка, долговечна и не деформируется в жару или стужу. Царапины и естественная патина придают ей только элегантность. А к ультрафиолету она полностью безразлична.
Медь и коррозия – несовместимые понятия, со временем поверхность медного водостока лишь окислится и слегка покроется патиной благородного зеленоватого либо красноватого цвета.
Сделанная из меди металлическая водосточная система отражает изысканный вкус хозяина коттеджа, а также его состоятельность в плане финансов. Стоит такой водосток немалых денег. Не зря все изделия из этого металла относят к элитному классу. Но зато прослужит медный водоотвод на крыше заведомо больше сотни лет.
Вы решили покупать металлические водостоки для крыши своего дома? В таком случае рекомендуем вам подробную инструкцию по их монтажу своими руками.
Специфика пластиковых конструкций
Современные изделия из пластиков устойчивы к повреждениям и влаге, долго не обесцвечиваются на солнце и предельно просты в монтаже на крыше. Пластиковые водосточные системы обходятся дешевле, нежели металлические. Но по износостойкости и сроку службы в 10–15 лет первые сильно проигрывают вторым.
В магазинах можно встретить пластиковые водостоки из:
Поливинилхлорида (ПВХ);
Полипропилена;
Полиэтилена.
Самый ходовой вариант – это ПВХ. Он без проблем переносит температуры воздуха в пределах -15…+60 °С. В южных регионах это вполне достойный конкурент тому или иному металлу. А вот для крыш зданий на Севере водосток из поливинилхлорида лучше не брать. Два других полимера вовсе при заморозках становятся хрупкими и от минимального внешнего воздействия трескаются.
Обратите внимание! Полипропиленовые и полиэтиленовые водостоки предназначены для монтажа как внутри, так и снаружи зданий. Выбирая пластиковые конструкции для наружной установки, следует учитывать диапазон рабочих температур системы
Российские климатические условия не блещут умеренностью и температурной теплотой. Низкие показатели морозостойкости для пластиковых водостоков – это огромный минус. По отзывам, водосточные трубы даже из ПВХ в средней полосе нередко зимой разрываются изнутри льдом. В этом отношении пластику за металлом не угнаться.
Пластиковые желоба часто по весне ломаются под грузом снега и льда. А летом в жару они провисают из-за того, что ПВХ размягчается и “плывет”.
Чтобы избежать этих проблем, приходится устанавливать крепления с небольшим шагом и прокладывать греющий кабель. Это дополнительные расходы, но в случае с пластиковым водостоком иначе никак.
Однако у водосточных систем из пластика есть немало положительных сторон:
Хорошее шумопоглощение;
Простота выполнения монтажа;
Возможность установки с любым типом кровельного покрытия;
Превосходные антикоррозионные свойства материала;
Низкая стоимость – в 2–3 раза дешевле металлического конкурента из оцинковки;
Гладкая поверхность, не задерживающая листву и иной мусор;
Обширный ассортиментный ряд по цвету.
По совокупности характеристик пластиковый водосток немного проигрывает металлическому. Но если нужна недорогая конструкция для сборки своими руками, то трубы, желоба и воронки из ПВХ подойдут лучше всего. Но надо помнить, при поломке элемент водосточной системы из пластика придется полностью менять, отремонтировать его невозможно.
Как следует выбирать водостоки
Выбор между пластиком и металлом обусловлен множеством факторов. Водосточная система не является чем-то самостоятельным. Она должна соответствовать материалу кровли и форме крыши.
Выбирая систему водостока, необходимо ориентироваться на:
Площадь скатов крыши;
Финансовые возможности;
Климатические условия (объемы дождя и снега, температуру воздуха в течение года);
Дизайн фасада здания;
Уложенный кровельный материал.
Если есть вероятность образования наледи, то лучше всего остановить свой выбор на металлическом водостоке. Это касается и ситуации с обильными осадками и сильными морозами. Пластик в этом случае стоит сразу отложить в сторону.
Если кровля сделана из меди, то и водостоки лучше подбирать для крыши медные – дешевые пластиковые конструкции при таком соседстве будут смотреться слишком убого.
Если дом покрыт металлочерепицей либо профнастилом, то самым оптимальным выбором будет металлический водосток из оцинкованной стали с полимерным покрытием под цвет кровельного материала.
А для выполненной из гибкой черепицы или иной мягкой кровли больше подойдет вариант из пластика. Под шифер также стоит брать пластиковую конструкцию.
Многое при выборе водостока зависит от возможностей в плане финансов. Сначала нужно выполнить расчет необходимого количества типовых элементов для сборки водостоков.
Если из-за нехватки средств для покрытия крыши выбирались дешевые материалы, то тратиться на водоотвод из меди смысла мало. Это непрактично и выглядеть будет нелепо.
Лучше в такой ситуации смонтировать пластиковые трубы и желоба, а на следующий год вложиться в новую кровлю и водостоки по полной.
Без водосточной системы дом обречен на разрушение. Неуправляемые потоки воды с крыши испортят фасад, а потом и разрушат фундамент.
Выбирая металлический либо пластиковый водосток, следует внимательно посмотреть, из какого пластика или металла он сделан. В обеих группах существует масса вариантов с различными характеристиками. В одних случаях оптимальной окажется оцинковка или алюминий, а в других – лучше будет приобрести ПВХ.
Современный рынок водосточных систем предлагает покупателям богатый ассортимент. Конструкции отличаются не только по размеру и функционалу, но также и по материалу изготовления, сложности монтажа и прочим параметрам. В статье мастерсантехник рассмотрит особенности водосточных систем Технониколь, их основные разновидности, плюсы и минусы.
О Технониколь
Корпорация ТЕХНОНИКОЛЬ – ведущий международный производитель надежных и эффективных строительных материалов и систем. Компания предлагает рынку новейшие технологии, сочетающие в себе разработки собственных Научных центров и передовой мировой опыт.
Для производства конструкций из металла применяется листовая оцинкованная сталь толщиной 0,45-0,75 миллиметров. Важна защитная функция покрытия, представляющая собой трёхслойный пирог из цинкового слоя, грунтовки и финишного лакокрасочного покрытия. При любой, самой совершенной технологии нанесения защиты от коррозии, всегда остаётся вероятность повреждения поверхности при транспортировке материала и монтаже водостока на крыше. По этой причине более совершенными считаются водостоки из пластика.
В качестве финишного покрытия используется полиэстер или пластизол с толщиной слоя порядка 100 ммк. Материал выдерживает нагрев до 80-120 градусов, что позволяет успешно эксплуатировать его в любой климатической зоне. Покрытие устойчиво к воздействию ультрафиолетового излучения.
Материалом для изготовления пластиковых систем является высокопрочный ПВХ. Желоба диаметром 125 мм чаще всего имеют полукруглое сечение, а водосточные трубы – 80. Материал надёжно выдерживает как высокие, так и низкие температуры эксплуатации, устойчив к ультрафиолетовому излучению. Основным положительным моментом при использовании пластика является его устойчивость к коррозии, что позволяет использовать водосливы в течение времени до 50 лет.
Комплектация
Водосточная система «ТехноНИКОЛЬ» состоит из таких элементов:
Заглушки;
Воронки;
Желоба;
Муфты;
Колена;
Хомуты;
Кронштейны;
Трубы;
Защитные решетки;
Сливы;
Соединители;
Углы (внешние и внутренние).
Плюсы и минусы
Сначала рассмотрим преимущества системы «ТехноНИКОЛЬ»:
Срок службы. Компания дает гарантию на товар сроком 15 лет даже при интенсивных нагрузках. На деле этот период выше в два раза и составляет 30 лет, при условии, что соблюдаются все правила эксплуатации, а монтаж был проведен грамотно.
Герметичность. Особое строение каждого элемента и дополнительная резиновая прослойка обеспечивают отменную герметичность конструкции. Этот параметр особо важен в регионах, для которых ливневые дожди – частое явление.
Вес. ПВХ (материал элементов конструкции) – легкий и практичный, за счет чего монтаж проводится быстро, просто и удобно. Небольшая масса пластиковой системы практически не нагружает строение.
Внешний вид. Если строители в первую очередь обращают внимание на технические и эксплуатационные характеристики, то для дизайнеров важна эстетика. Ассортимент различных оттенков поможет подобрать идеальный вариант под общую цветовую палитру и стилистику здания.
Температурный диапазон. Водосточная система сохранит форму, практичность и другие эксплуатационные характеристики даже при минусовых температурах. Производители обозначили температурный диапазон от 50 градусов по Цельсию ниже нуля до 50 градусов со знаком плюс.
Устойчивость. Продукция демонстрирует отменную устойчивость к капризам погоды: сильному, порывистому ветру, обильным осадкам, граду и многому другому.
Цена. Стоимость является одним из решающих факторов при выборе. Торговая марка придерживается разумной ценовой политики, без лишних процентов и наценок. За счет справедливой стоимости потребительный рынок постоянно увеличивается.
Несмотря на множество преимуществ у водосточных систем «ТехноНИКОЛЬ» имеется недостаток. Некоторые эксперты и пользователи отметили низкие показатели стойкости конструкции к механическим нагрузкам. Этот недочет легко обойти, если в полном объеме соблюдать все меры эксплуатации.
Особенности монтажа
Чтобы правильно собрать пластиковый водосток Технониколь нужно придерживаться определённой последовательности исполнения операций и отдельных правил. Это определит долговечность и надёжность при её работе. Рассмотрим их:
При проектировании необходимо уделить особое внимание правильному размещению воронок – от их расположения во много м зависит удобство монтажа и последующей очистки решёток.
Ось жёлоба совмещается с краем кровли, а внутренняя кромка обычно располагается на расстоянии от стены здания.
Чаще всего водосток устанавливается на лобовую доску, которую перед монтажом надо тщательно закрепить.
При сложной форме крыши её обвод осуществляется с использованием муфт, имеющих разные углы развёртывания.
Этапы установки
Нужно сразу оговориться, что качественно произвести её установку можно только имея определённый опыт в выполнении такой работы.
При сборке учитываются следующие обстоятельства:
Если водосток устанавливается на новое здание, то здесь вопросов возникать не должно – нужно просто собрать его в соответствии с проектом.
При замене системы во время ремонта, нужно перед началом работ внимательно обследовать коробку здания, чтобы определить места установки водосливных воронок. Их следует установить первыми в том случае, когда они будут играть роль несущих элементов конструкции.
После этого необходимо тщательно измерить длину лотков для каждой воронки отдельно, вырезать и установить их на место.
В случае, когда воронки не несут опорных функций, нужно, в первую очередь, закрепить кронштейны, несущие водосточные лотки, к лобовой доске.
При установке кронштейнов следует строго соблюдать уклоны в сторону водосливных воронок, величина которых должна составлять 3-5 градусов. Современные опоры для желобов имею возможность для регулировки по высоте, что делает создание уклонов простой операцией.
Желоба устанавливаются от приёмной воронки с использованием муфтовых соединений.
По окончании установки желобов монтируют водосточные трубы. К стене их крепят металлическими хомутами.
Для предотвращения засорения водоотводящей системы листьями и другим мусором, наносимым ветром, на воронки устанавливаются сетки.
При соблюдении технологии сборки и правил монтажа водосливная системаТехнониколь может прослужить долгие годы не теряя функциональности и привлекательного внешнего вида.
Главная уязвимость любой плоской крыши — вода. Если со скатной кровли она будет стекать в любом случае и быстро, даже если водосточной системы нет вовсе, то с плоской все не так просто. Из-за минимального уклона вода на ней склонна собираться в лужи, которые быстро разрушают гидроизоляционный слой. Поэтому без эффективного водоотвода невозможно обеспечить крыше длительный срок службы. И водоприемная воронка для плоской кровли — ключевой элемент такой системы водоотвода. В статье мастерсантехник расскажет, какой должна быть воронка для плоской кровли.
Что это такое
Водоприемная воронка на плоской кровле — это точка входа воды в водосточную систему и ее самое «слабое» место. Достаточно небольшого уменьшения пропускной способности воронки, например, из-за попавших в нее листьев, чтобы весь водосток перестал работать правильно. Поэтому конструкции дождеприемных воронок для кровли и расчету их расположения уделяется максимум внимания при проектировании ливневой канализации.
Кроме того, от устройства воронки ливневой канализации во многом зависит эффективность отвода воды с кровли. А также то, к какому типу будет относиться система внутреннего водоотвода: к самотечному и сифонно-вакуумному.
Самотечный водосток — стандартный вид кровельной ливневой канализации. Именно таким водоотводом оснащено большинство зданий, у которых в принципе есть внутренний водосток. Вода в самотечную систему попадает через обычные кровельные воронки для плоских крыш, и это очень неэффективно.
Дело в том, что такие воронки вместе с водой засасывают огромное количество воздуха, причем в виде бурлящих в водяном потоке пузырей. Воздух забивает водоотводные трубы, из-за чего скорость отвода воды сильно снижается и пропускная способность системы падает. Но самое неприятное другое: предсказать поведение водяного потока, перемешанного с воздухом, практически невозможно. Поэтому самотечный водосток работает непредсказуемо. Это значит, что воду после одного ливня он может отвести безупречно, а после другого такой же интенсивности на крыше могут часами стоять лужи.
Сифонно-вакуумный водосток — более современная система. Его главный элемент — специальная водоприемная воронка для плоской кровли со стабилизатором потока. Из-за такой конструкции вода интенсивно засасывается в систему через низ воронок с минимумом растворенного воздуха. Поэтому в водостоке образуется сплошной водяной столб, который буквально падает по отводной трубе с максимально возможной скоростью.
Если дождь не очень сильный, то вокруг воронки для стока воды на крыше быстро становится относительно сухо, и тогда система наполняется уже воздухом, но тоже в виде сплошного столба. Потом в водосток снова попадает вода, и цикл повторяется. В результате столбы воды и воздуха постоянно сменяют друг друга, а пропускная способность ливневой канализации не уменьшается.
Если же речь о сильном ливне, то сифонно-вакуумный водосток полностью заполняется водой от воронки ливневой канализации на кровле до самого слива. У такого цельного водяного столба большая масса, поэтому скорость воды в водостоке сильно возрастает. Это позволяет эффективнее собирать воду с крыши. Кроме того, сильный поток прочищает трубы от мусора и грязи, поэтому в сифонно-вакуумных водостоках намного реже возникают засоры.
Проще говоря, самотечный и сифонно-вакуумный водосток отличаются принципиально. И главная причина этих отличий — в воронке. Поэтому ее выбору нужно уделять особое внимание.
Устройство водосборной воронки
Обычная воронка состоит из:
Прижимного кольца, которое плотно прилегает к крыше и обеспечивает герметичность;
Решетки, предотвращающей попадание предметов в систему водоотвода;
Горизонтального или вертикального патрубка;
Водоприемника, передающего потоки воды в трубы;
Сальников, укрепляющих места, в которых патрубок соединяется с трубой;
Фиксирующих фланцев;
Крышки поверх изделия.
Виды
Водосток на плоской крыше может быть внутренним и внешним.
Кровельные водосточные воронки для внешнего водоотвода
Внешний — это все тот же желоб по верхнему контуру стен, который отводит воду в водосточную трубу. Из нее вода попадает в коллектор или прямо на землю. Такой водосток возможен только у зданий со сравнительно небольшой площадью крыши, если их высота не более пяти этажей (по СП 118.13330.2012).
У совсем небольших зданий внешний водосток организовывается так же, как у скатных крыш. Собственно, отличий между такой плоской кровлей и односкатной нет, кроме уклона. Но, в большинстве случаев, у плоских крыш все же есть парапет. И воронка в открытой водосточной системе решает только одну задачу — отводит воду через такой парапет.
С этой целью в ограждении делают сквозные отверстия, которые по размерам равны сечению выпуска воронки или немного превышают его, а на самом перекрытии устраивают разуклонку так, чтобы вода с кровли стекала к этим отверстиям. Далее в парапет устанавливают водосливную воронку для плоской крыши, которая может быть:
С круглым (для бетонных парапетов) или прямоугольным (для кирпичных) выпуском;
С фартуком из битумного материала (для рулонных и мастичных кровель), из ПВХ-мембраны (для мембранных кровель), из специальных эластичных полимеров (универсальные переливы).
Сечение штатного перелива выбирается в зависимости от расчетной водной нагрузки. Аварийные воронки, которые нужны на случай выхода из строя системы внутреннего водостока, выбирают максимально возможного диаметра для быстрого отвода воды.
Воронки для внутреннего водстока
Водосборные воронки для внутреннего водостока очень разнообразны:
Колпаковые. С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.
Плоские. Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.
Одно- или двухступенчатые. Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.
Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.
Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов.
Диаметра ливневой трубы и материал, из которого она изготовлена;
Есть ли необходимость в дополнительных опциях.
Размеры
Стандартные размеры кровельных воронок:
Высота – более 100 мм;
Диаметр приемной трубы 110 – 160 мм;
Выходной диаметр 110 – 210 мм;
Габариты (высота х длина х ширина): 110 х 110х450 мм.
Обычно значения диаметра приемной трубы и выходной диаметр одинаковы, но в некоторых случаях они могут отличаются до 50 мм.
Расчет водосточных воронок на плоской кровле
На крыше дома должно быть установлено не меньше 2 воронок, чтобы обеспечить необходимую защиту на случай непредвиденных ситуаций вроде сильной непогоды или засоров в трубах. По одной воронке должно приходиться на каждые 150 или 200 квадратных метров крыши. Воронки устанавливается на расстоянии 25 метров друг от друга, если длина самого дома превышает 25 метров. Минимальное расстояние от воронки до воронки – 50 сантиметров. Нельзя устанавливать воронку ближе чем 1 метр до края крыши.
Если здание разделено на секции, каждую из них необходимо оснастить собственной воронкой ливневой канализации на кровле.
Из какого материала
Воронка для ливневой канализации на кровлю может быть сделана из:
Пластика;
Металла;
Комбинации этих двух материалов.
Пластиковые воронки проще в герметизации, легче, дешевле, не подвержены коррозии. Как правило, их делают из ПВХ, но есть и более экзотические варианты вроде полибутилена или стеклопластика.
Главный минус пластиковой сливной воронки для плоской кровли — ее хрупкость. Если кровля эксплуатируемая, то это серьезный недостаток, поскольку такую воронку легко сломать, просто наступив на нее. На неэксплуатируемых крышах пластик допустим, но тогда при обслуживании и чистке водосточной системы нужна особенная аккуратность, иначе вы рискуете повредить защитный колпак.
Чисто металлические водоприемные воронки — хороший выбор для плоской кровли, если она эксплуатируемая. Они прочные, надежные и, если металл и его покрытие качественные, долговечные. С другой стороны, они дороже, могут ржаветь при повреждении защитного слоя, если сделаны из стали, и, главное, их сложно герметизировать.
Дело в том, что стандартная водосборная воронка для плоской кровли состоит из двух частей: основы, утопленной в перекрытии, и верха, проходящего через утеплитель, гидроизоляцию и другие элементы кровельного пирога. Стык между ними — самое уязвимое место конструкции и источник большинства протечек на крыше. У металлических воронок сделать этот стык герметичным намного сложнее, чем у пластиковых, из-за особенностей самого материала.
Комбинированные воронки с колпаком из металла и основой из пластика — это попытка совместить преимущества обоих материалов. Такие воронки действительно прочнее пластиковых, но при этом хорошо герметизируются. Однакоу них есть свои особенности.
Во-первых, разный коэффициент температурного расширения пластика и металла в особо жаркие дни может привести к растрескиванию пластика в местах крепления колпака. Во-вторых, комбинированные водосборные воронки для плоских кровель просто дорогие.
Выбор материала зависит от задач и бюджета:
Для эксплуатируемых крыш нужны воронки из металла, можно ставить комбинированные;
Для неэксплуатируемых плоских кровель подойдут пластиковые водосборные воронки;
При небольшом бюджете выбирайте пластик или сталь;
Если размеры бюджета позволяют, лучший вариант — чугунные воронки или комбинированные (тоже с чугунным колпаком).
Дополнительные опции водоприемных воронок
Воронки ливневой канализации для большей надежности и эффективной работы могут снабжать:

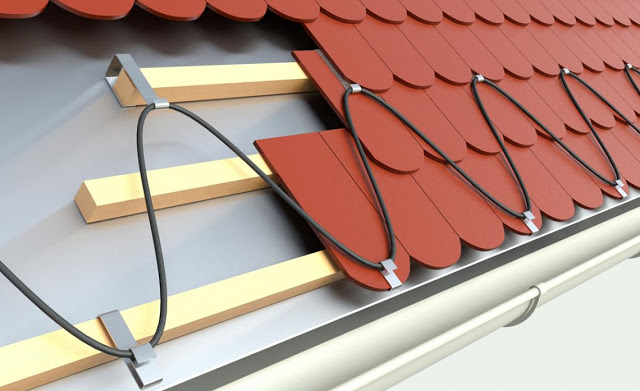

Электроподогревом, который препятствует их засорению снегом и льдом;
Прижимным фальцем для удобства чистки и обслуживания водостока;
Листвоуловителями для предотвращения попадания в систему крупного мусора;
Теплоизоляцией, которая снижает вероятность промерзания воронки зимой;
Трапом, который позволяет использовать более надежные колпаковые воронки на эксплуатируемых кровлях.
Все опции, кроме последней, помогают существенно продлить срок эксплуатации системы водостока и уменьшить расходы на ее обслуживание. А в условиях северных регионов электроподогрев превращается не в дополнительную, а в необходимую опцию.
Основные производители
Среди популярных производителей воронок для стока воды следует отметить:
Технониколь. Предлагает качественные водоприемники с обжимными фланцами, листоуловителями, подогревающими возможностями и без них различных сечений.
SK TUOTE OY. Выпускает преимущественно полимерные водоприемники с разными вариантами поперечника.
Техноресурс. Производит различные варианты приемников воды с фильтрами, которые оснащены подогревом или же без него.
Принципы установки сливной воронки для кровли
В первую очередь выбирают места для установки кровельной воронки. Это должны быть самые низкие точки крышки. При этом необходимо учесть, чтобы они были равномерно распределены по всей поверхности крыши, что поможет добиться максимальной эффективности водосточной системы.
Затем проделывают отверстие в намеченном месте и переходят к непосредственной установке конструкции. Нельзя воронку фиксировать к поверхности очень крепко, поскольку это может привести к ее повреждению при перепадах температур. Далее переходят к утеплению и гидроизоляции. После чего можно закрепить верхнюю часть фитинга к нижней. Для герметизации в узлах соединения труб можно установить уплотнительные кольца.
Пленочный фартук воронки располагают между нижним и верхним рубероидом и соединяют мастикой из расплавленного битума.
Водоприемник нельзя устанавливать около опорных колонн, потому что здесь чаще всего происходят различные деформации, которые уменьшают долговечность водосточной системы.
Для плоской крыши фитинги монтируют из расчета 1 штука на 150 м2 поверхности, при этом воронок должно быть не менее двух.
На заключительном этапе укладывают слой кровли, который заводят в чашу воронки и укрепляют прижимным фланцем. Затем необходимо проверить работоспособность системы, для чего возле водозаборника разливают воду и наблюдают, забирает ли водосток весь объем жидкости.
Если все в порядке, приступают к облицовочным работам и дальнейшему облагораживанию кровли.
Заключение
Разобраться в обильном ассортименте водосточных воронок и технических подробностях поначалу может быть нелегко. Чтобы принять правильное решение, определите ваши приоритеты и цели, стоящие перед системой водостока и воронками. Выбор значительно сузится, когда станет четко понятно, каких конкретно результатов вы хотите добиться по окончанию работ. Если в течение зимы на крышу будет выпадать много снега – понятно, что потребуется устанавливать систему подогрева треб от оледенения. Если выходящие за пределы стен желоба не вписываются в дизайн здания – понятно, что водосток будет предпочтительнее спрятать.
Для расчета и монтажа системы водостока самым оптимальным вариантом будет обратиться к специалистам. Строительные нормы содержат массу нюансов, которые в любом случае потребуется учитывать в целях безопасности. Профессионалы помогут рассчитать смету, исходя из ваших потребностей, и выполнят все работы быстро и с гарантией.
Стекающая с крыши дождевая вода обладает колоссальной разрушающей силой. Во-первых, намокают стены и фундамент дома, что приводит к их быстрому износу. Во-вторых, вода, падающая с высоты на отмостку, за короткое время выбивает и вымывает на ней ложбинки. Бетонная отмостка может довольно быстро разрушиться, как и тротуарная плитка. В-третьих, вся стекающая с крыши вода впитывается в грунт прямо рядом с домом, что приводит к подтоплениям подвалов и цокольных этажей. Можно еще долго перечислять последствия, но уже и так понятно, что необходим отвод воды с крыши. Для этого под свесом кровли обязательно монтируется водосточная система, которая собирает воду, стекающую с крыши, и направляет ее в предназначенное для этого место на участке. Как её сделать правильно, расскажет мастерсантехник, какие понадобятся элементы водосточной системы, из каких материалов они могут быть, а также с технологией их монтажа.
Существует два вида водосточных систем – внешняя и внутренняя.
Внешняя водосточная система устанавливается на кровельных свесах в том случае, если крыша является скатной (односкатной, двухскатной, вальмовой и т.д.). Этот вид системы применяется на большинстве загородных домов, поэтому именно ее мы и будем рассматривать более подробно.
Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке – приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях.
Элементы внешней водосточной системы:
Желоб водосточный. Служит для сбора воды, стекающей с кровли дома. Может иметь различную форму и размеры, изготавливается из различных материалов. Далее по желобу вода направляется в водосточную трубу, которая направляет воду в слив для воды с крыши.
Соединители для желобов. Обычно желоба водосточной системы не бывают длиннее 2,5 м, поэтому для монтажа водостока на крыше, длина которой больше, необходимо соединять желоба между собой. Соединители оснащены резиновыми уплотнителями, которые обеспечивают герметичность соединения, а также служат для компенсации температурного расширения материала желобов.
Угол желоба. Различные угловые элементы для обвода внутренних углов дома. Обеспечивает отличную гидродинамику.
Кронштейны. Различного рода элементы, которые необходимы для закрепления желобов к крыше. Это могут быть крюк длинный для подвешивания желобов, крюк короткий, крюк компактный. Все они имеют различную конструкцию и используются в разных ситуациях.
Воронка желоба. С помощью нее вода из желобов собирается в водосточную трубу. Обязательный элемент для монтажа водостока, при правильном монтаже дополнительная герметизация не требуется.
Заглушки водосточного желоба устанавливаются по краям желоба, чтобы не стекала вода.
Труба. В нее сливается вода из желобов. Далее по трубе вода сливается в предназначенное для этого место. Устанавливается под воронкой и надежно к ней закрепляется.
Колено трубы и колено стока используется для отвода воды подальше от цоколя и отмостки строения. Колено трубы служит для изменения направления водосточной трубы. Колено стока устанавливается внизу таким образом, чтобы вода попадала прямиком в ливневую канализацию.
Кронштейны для крепления трубы. Служат для закрепления водосточной трубы к стене дома, дабы ее положение не могли нарушить порывы ветра.
В дополнение к вышеперечисленным элементам иногда используется защитный колпак-сетка на желоб, чтобы в него не попадал мусор, например, листья. Ведь засоренный водосток начинает плохо выполнять свои функции. Также вместо водосточной трубы могут использоваться декоративные водосточные цепи, по которым вода стекает в емкость или на клумбу, расположенную сразу под воронкой. Такая цепь может быть настоящим украшением дома, если ее правильно обыграть другими предметами экстерьера и подобрать желоба, органично сочетающиеся с цепью.
Виды желобов и водосточных труб
Желоба и трубы являются главными элементами системы, обеспечивающей отвод дождевой воды с крыши. На рынке можно приобрести готовые комплекты водосточных систем из различных материалов. Материал изготовления существенно влияет на технические и эксплуатационные характеристики желоба.
Металлические желоба
Металлический водосточный желоб может иметь большой «разброс» по техническим характеристикам, в зависимости от того, какой металл используется для конструкции:
Медь – самый дорогой красивый материал, имеющий очень большую долговечность – более 120 лет. Медь легко покрывается патиной, не подлежит декорированию.
Алюминий – элементы получаются легкими с большой пропускной способностью за счет гладкости металла. Алюминий не устойчив к соли, поэтому не рекомендован для установки в районах недалеко от моря.
Титан-цинк – сложная комбинация цинка, титана и меди. Смесь прочная, твердая и долговечная (до 150 лет), но дорогая.
Сталь. Чаще используется оцинкованная сталь, реже – нержавеющая за счет добавления хрома. Изделия получаются простыми в изготовлении при сравнительно небольшой стоимости. Не самые долговечные – нержавеющие служат около 30 лет при правильном уходе.
Самыми распространенными стали оцинкованные стальные желоба. Они стоят даже дешевле пластиковых аналогов, не боятся УФ-лучей и заморозков, огнестойкие, просты в монтаже, обладают высокой ремонтопригодностью. При этом срок их службы сравнительно невелик – около 20 лет из-за того, что слой цинка уязвим перед царапинами и другими механическими повреждениями. Более надежны оцинкованные желоба с дополнительным полимерным покрытием (из полиэстера, полиуретана, пластизола). Чем толще полимерный слой, тем выше надежность. Изделия с двухсторонним покрытием дороже, но служат дольше. Также во время дождя удары капель по металлической поверхности дают сильный шум.
Пластиковые желоба
Пластиковый водосточный желоб изготавливается из ПВХ со специальными УФ-протекторами в составе. За счет этого конструкция водосточной системы не боится солнечных лучей даже в южном климате. Пластик также стойкий к механическому, температурному, химическому воздействию, не боится плесени, грибка и других организмов, способных нарушить целостность материала.
Основные преимущества:
Невысокая цена при высоких эксплуатационных характеристиках;
Небольшая масса, благодаря чему изделия подходят для любой крыши;
Простота монтажа (нет необходимости в сложном крепеже);
Подходит для крыш сложной формы;
Легкость изготовления труб необычных габаритов, сечения (полукруглого, квадратного, т.д.);
Разнообразие декорирования – окрашивание в массе, возможность нанести узор и/или воссоздать структуру дерева, камня, металла;
Разнообразие изделий на рынке – их предлагают многие бренды;
Слабое сцепление со льдом, благодаря чему сосульки не накапливаются и не несут вреда для человека;
Большой срок службы – до 25 лет;
Малошумность – во время дождя не слышно стука капель.
Пластик, как и металл, расширяется при нагреве и сжимается при охлаждении, правда не так существенно, как сталь, медь или другие металлы.
Недостатки:
Крепеж нужно устанавливать с небольшим шагом, потому что пластик легко повреждается на изгиб;
При замерзании воды внутри конструкции труба может разорваться;
Малая сопротивляемость нагрузкам при схождении снега или льда с кровли;
Недорогие варианты быстро выгорают на солнце.
Из-за стойкости к влаге пластиковый водосточный желоб чаще всего устанавливают для крыши во влажном климате. Многое зависит от того, какие добавки входят в пластик. Чем качественнее будет использоваться полимер для заготовки, тем дольше прослужит готовое изделие.
Размеры и форма водосточных желобов
Помимо того, что желоба изготавливаются из различных материалов, они еще могут иметь различную форму и размеры.
Сечения желобов бывают такие: полукруглые, трапециевидные, полуэллиптические, квадратные и прямоугольные, а также имитирующие форму карниза.
Полукруглые желоба – самые распространенные и подходят к любой конструкции крыши. Их отвернутые внутрь и наружу края являются ребрами жесткости, которые повышают устойчивость желобов к механическим нагрузкам.
Полуэллиптические желоба способны вместить и переместить больший объем воды, поэтому используются для отвода воды с крыши дома с большой площадью ската.
Квадратные и прямоугольные желоба подбираются под определенный дизайн, поэтому используются не везде. К тому же подобная конструкция может легко повредиться во время схода снега с крыши, поэтому монтируется особым образом, а на кровле устанавливаются снегозадержатели.
Какой бы формы желоба не были выбраны, трубы к ним должны соответствовать: для полукруглых и полуэллиптических желобов – круглые трубы, а для коробочных (квадратных, прямоугольных и трапециевидных) – квадратные.
Размеры желобов, труб, воронок и других элементов водосборной системы, как правило, имеет размеры, находящиеся в соотношении с водосточной трубой. Например, 150 мм для трубы и 200 мм для желоба. Другие популярные соотношения труба/желоб: 75/100, 80/100, 87/125, 100/125, 120/150 мм. А диаметр водосборной воронки должен соответствовать рабочему сечению желоба.
Диаметр водосточного желоба необходимо выбирать с учетом площади ската:
при площади менее 30 м2 рекомендуется выбирать водосточный желоб до 100 мм;
при площади 30-50 м2 – 100-120 мм;
при 50-125 м2 – 120-130 мм;
при площади более 125 м2 – 130-150 мм.
Также нужно учитывать интенсивность осадков в регионе. Так, наибольшее распространение на практике в более сухих климатических зонах РФ получил водосточный желоб с диаметром 120 мм, в районе с частыми дождями рекомендован с диаметром 150 мм. Поскольку этот элемент системы не используется одни, а составляет систему, важно рассчитать параметры желобов, труб и воронок, с учетом их количества, а также длины. Также желоба могут отличаться по форме: быть полукруглыми, квадратными, прямоугольными, эллиптическими, трапециевидными, даже в точности повторять форму карниза.
Виды кронштейнов для крепления желобов
Желоб перераспределяет нагрузку в вертикальной плоскости, поэтому для защиты его от изгиба используются дополнительные элементы и разнообразные кронштейны для водосточных желобов. Они так же отличаются размерами и формой, а также местом крепежа:
Кронштейны, закрепляющиеся к ветровой доске, которая прибита вдоль кровельного ската. Такие крюки называют фронтальными кронштейнами, они прикручиваются шурупами к ветровой доске и имеют механизм регулировки;
Плоские выгнутые кронштейны закрепляются к стропильной ноге, если шаг между стропилами не превышает допустимое расстояние между кронштейнами для желоба, а также могут закрепляться к крайней рейке обрешетки или к сплошному дощатому настилу;
Плоские выгнутые кронштейны можно крепить к боковой части стропил, только предварительно их необходимо выгнуть;
Универсальные кронштейны можно крепить куда угодно: к ветровой доске, к последней рейке обрешетки, к стропилам во фронтальной части или сбоку, а также к сплошному дощатому настилу.
Обычно кронштейны идут в комплекте с желобами и всей водосточной системой, поэтому они точно соответствуют форме и цвету желоба. Например, для трапециевидных желобов используют кронштейны специальной трапециевидной формы. То же самое касается и остальных видов.
Материал кронштейнов зависит от материала желобов. Для медных изделий используются медные или стальные кронштейны. Для титан-цинковых желобов только титан-цинковые крепежи. А вот для желобов из ПВХ или оцинкованной стали, покрытой полимером, используют металлические кронштейны, которые покрыты композитной оболочкой или окрашены под цвет водостока.
Размеры держателей и кронштейнов должны соответствовать размерам желобов. Хотя есть универсальные модели, которые можно регулировать, поэтому они подойдут для желобов и труб любого диаметра.
Монтаж системы
Установка водосточной системы на скатной крыше – дело достаточно легкое, чтобы его мог выполнить один человек с напарником. Хотя в самой технологии монтажа есть некоторые важные нюансы и мелочи, которые определяют надежность всей системы. Если Вы сомневаетесь в своих силах, то лучше доверьте монтаж специалистам. Дело в том, что производители водосточных систем в большинстве своем дают гарантию на изделие. Если в процессе транспортировки или монтажа элементы системы будут повреждены, то гарантия аннулируется. Если обратитесь за помощью к профессионалам, у вас будет гарантия не только на изделия, но и на выполненные работы.
Если же Вы решили устанавливать сток для воды с крыши самостоятельно, то первым делом необходимо определиться, из какого материала водосток Вам необходим, какой формы и цвета. Затем выполняется расчет, сколько каких элементов требуется. После покупки всего необходимого можно приступать к самим работам.
Закрепление кронштейнов
Крайне важно правильно определить, к чему лучше крепить кронштейны конкретно в Вашем случае. Помните, расстояние от желоба до стены не должно быть меньше 6 – 8 см. Иначе стена будет намокать, если не от сточных вод, то от конденсата.
Следующее правило – желоб должен располагаться с уклоном 5 – 20 мм на 1 м погонный, чтобы вода не скапливать в нем, а самотеком устремлялась в воронку и трубу. Поэтому кронштейны необходимо крепить не на одной горизонтальной линии, а со смещением. Перед тем как начать устанавливать кронштейны, необходимо выверить требуемый уклон и наметить его. Только затем можно начинать монтаж.
Как собрать воду с крыши и правильно рассчитать уклон? Берем длину ската, например, 8 м. Уклон должен составлять 10 мм на 1 м. Получается, что разница по высоте между верхним и нижним кронштейном должна быть 80 мм. Если длина ската больше 12 м, то необходимо обустроить две сливные трубы, а желоб выполнить с уклоном в две стороны. Начиная от середины ската, левая часть желоба должна иметь уклон влево и вниз, а правая часть – вправо и вниз.
Первым крепится самый верхний кронштейн. Он должен располагаться с противоположной стороны от сливной водосточной трубы. Установить его необходимо таким образом, чтобы стекающая с кровли вода попадала в него, но он не находился на пути сходящего лавинообразного снега, иначе система не выдержит. Расстояние от края крыши до первого верхнего кронштейна должно быть 10 – 15 см. Закрепляется он с помощью саморезов.
Вторым крепится последний самый нижний кронштейн. Его необходимо закрепить на саморезы, не закручивая до конца. Затем между кронштейнами натягивается строительная нить и по ней отмечаются места для крепления промежуточных кронштейнов. Расстояние между кронштейнами должно быть 40 – 70 см в зависимости от системы, самый распространенный шаг – 50 см. Закрепляются все промежуточные кронштейны.
Во время монтажа кронштейнов важно помнить, что желоба будут соединяться между собой, и кронштейн не должен приходиться на место под соединительным элементом. Также он не должен быть под приемной воронкой, а на расстоянии 10 – 20 см от нее.
Кстати, приемная воронка устанавливается не в углу ската, а на 40 – 70 см ближе к середине, на уровне стен дома.
Часто владельцы загородных домов сталкиваются с проблемой наледи на кровле. А наледь, в свою очередь, способствует появлению протечек крыши. Чистить кровлю или полностью переделывать ее - вопрос серьезный. Существует способ, способный решить эту проблему - обогрев определенных частей крыши. Мастерсантехник расскажет о том, в чем заключается данный метод.
Атмосферные осадки и другие факторы окружающей среды не лучшим образом влияют на архитектурные строения. Страдает не только крыша, но и фасад здания, его основание. Для того чтобы защитить конструкцию от излишнего переувлажнения и размывания ее отдельных элементов, используют водосточные системы. В статье мастерсантехник расскажет о видах водосточных систем компании «Металл Профиль».
Общие требования к водосточной системе
Кровля и водостоки – понятия очень тесно связанные. В любой грамотно спроектированной кровельной системе обязательно присутствует система водослива. Системы водоотлива проектируются таким образом, чтобы оберегать от разрушительных воздействий влаги кровлю, фасад и цоколь и даже фундамент постройки. Кровельные водостоки и желоба обеспечивают защиту от воды, образующейся при осадках и таянии снега. Для централизованного отвода осадков от крыши в канализационные выходы используется внутренний водосток. Также водоотводы помогают не допустить размытие грунта фундамента, вследствие сильного переувлажнения, и избежать неравномерной осадки дома.
Водосточные системы кровли выполняют не только защитную функцию, но также используются как декоративный элемент оформления. Правильное сочетание системы водостока с другими кровельными материалами придает крыше законченный и эстетичный вид. Водоотводы следует подбирать в одном стиле с другими элементами отделки здания, это поможет подчеркнуть форму всего сооружения и придать привлекательный внешний вид.
Лидер по производству тонколистовых кровельных и стеновых материалов в России, выпускает водосточные системы Металл Профиль с момента основания компании. Предприятие открылось в 1997 году. Водосток производится прямоугольного или круглого сечения, исключительно из металла.
Водосточные системы «Металл Профиль» надежны, долговечны, эстетически привлекательны, доступны по цене, их легко монтировать и ухаживать за ними. Такие характеристики воплотились в жизнь благодаря использованию при производстве изделий высококачественных материалов и контролю качества на всех циклах изготовления.
На рынке стройматериалов системы от бренда «Металл Профиль» представлены в следующем ассортименте серий:
Foramina круглого сечения
У водосточной системы Foramina® круглого сечения диаметр труб увеличен до 100 мм. Благодаря этому они пропускают на 25% больше воды, чем трубы диаметром 90 мм. Риск перелива сведён к минимуму.
Foramina® круглого сечения изготавливают из стали с двусторонним покрытием Пластизол (толщина - 100/100 мкм) или Purman® Black Edition (толщина - 50/50 мкм). Это одни из самых износостойких покрытий «Металл Профиль». Они надёжно защищают сталь от ржавчины, отличаются стойкостью к повреждениям и легко переносят воздействие низких и высоких температур - от -60 до +80 °C.
Foramina прямоугольного сечения
Водосточная система Foramina® 120*86 мм привлекает внимание необычным внешним видом – у неё прямоугольные желоба и трубы. Для большей оригинальности вы можете комбинировать прямоугольный желоб с круглой трубой.
Изготовлена из стали с односторонним текстурированным покрытием Пластизол. Его толщина - 200 мкм, с внешней стороны. Это прочное износостойкое покрытие устойчиво к механическим воздействиям и температурным перепадам. Внутренняя сторона желобов и труб также покрыта защитным слоем.
GrandSystem
Водосточная система GrandSystem. Материалом для изготовления служит оцинкованная сталь высшего качества. Изделия состоят из нескольких слоев. Габариты и вес конструкции позволяют быстро и без проблем транспортировать ее на место установки. Монтаж не доставляет хлопот.
В уходе GrandSystem проста и надежна. Детали комплектации можно всегда отыскать в местах реализации систем водостока. Это надежная и износоустойчивая система. Не боится резкой смены температур, герметичная. Легко ремонтируется, имеет длительный гарантийный срок.
МП Бюджет
Водосточная система будет лучшим решением для малобюджетного частного домовладения. Фигурная форма металлпрофиля поддерживает высокую пропускную способность, переливы исключаются. Для защиты металла с двух сторон на оцинкованную сталь наносится полиэстер толщиной 25 мкм.
Особенности МП Бюджет: низкая цена и возможность заказа и установки профиля любого популярного цвета.
МП Проект
Водосточная система Проект 185*150 разработана, чтобы эффективно отводить воду с крыш многоэтажных зданий. Диаметр желоба - 185 мм, трубы - 150 мм. Это наивысшие показатели среди водостоков «Металл Профиль».
Водосточную систему Проект легко монтировать, вам не нужно сваривать элементы - достаточно их собрать. Все составляющие герметично стыкуются.
Производится из стали толщиной 0,5 мм. Стальная основа устойчива к царапинам и деформации. Двусторонний Полиэстер (35 мкм) защищает металл от ржавчины и обеспечивает эстетичный внешний вид. Покрытие почти не выгорает на солнце.
Особенности монтажа водостока
Все комплектующие для водосточной системы выполняются из взаимозаменяемых деталей. Обязательное условие надежной работы — соблюдение требований, которые диктует инструкция по монтажу водосточной системы Металл Профиль. Модульная конструкция, универсальные замки и держатели, надежный крепеж упрощают процесс сборки и снижают время, необходимое для его проведения.
Монтаж конструкций круглого и фигурного сечения отличается только технологией соединения. Цилиндрические желоба стыкуются внахлест с последующим закрытием места сборки уплотнительным элементом. Соединение профиля в стиле модерн выполняется с помощью заклепок и герметика, но это не влияет на водопроницаемость системы.
Видео
В сюжете - Инструкция по монтажу водосточной системы
В связи с климатическими особенностями местности, многие владельцы частных домов, будь то постройки с индивидуальными крышами сложной конфигурации или с простыми двускатными конструкциями, не раз сталкивались с проблемой скопления больших масс снега на них, что, с наступлением межсезонья, приводило к неутешительным последствиям.
Среди наиболее распространенных из них разрушение материалов кровли, замерзшая вода в водосточных трубах и как следствие нарушение водоотвода, а также массовое таяние снега, устремляющегося бурным потоком в водосточные системы, которые не могут справиться с неконтролируемым потоком воды и грязи. Вода, образованная вследствие таяния лавинообразно сошедшего с крыш снега, устремляется в желоб, где она слой за слоем намерзает. Кроме того на желоба воздействуют неравномерные нагрузки, которые они испытывают в результате намерзания сосулек. Все это в конечном итоге выведет из строя водосточную систему.
Для ликвидации этих неприятных последствий необходимо постоянно очищать поверхность от скопившегося снега и своевременно сбивать сосульки, которые к тому же создают травмоопасную для людей ситуацию. Чтобы радикально решить проблему, максимально упростив уход за системой ливневых стоков, специалисты предлагают осуществить монтаж системы антиобледенения на основе греющего кабеля, который можно прокладывать в качестве самостоятельного элемента по краю кровли для предотвращения ее обледенения. Разобраться в характеристиках греющих кабелей и как правильно произвести монтаж системы снеготаяния и антиобледения – расскажет мастерсантехник.
Принцип работы системы антиобледения кровли и водостоков
После того, как температура воздуха достигает отрицательных значений, начинается кристаллизация воды, что способствует снижению эксплуатационных качеств элементов водосточной системы. Как это происходит?
Формирующаяся внутри труб и желобов ледяная корка создает препятствия при прохождении жидкости, снижая их максимальную пропускную способность;
Замерзая, вода расширяется в объеме, что приводит к повреждению мест стыков, деформации элементов кровли и даже нарушениям целостности магистрали;
Снижение эксплуатационных характеристик постройки – это следствие формирования ледяных пробок в желобах. Они образуются при наличии постороннего мусора в трубах и желобах и препятствуют стеканию воды, которая попадает на стены и фундамент.
Чтобы предотвратить все вышеперечисленные негативные последствия, в самых «неблагоприятных» местах кровли (сливных трубах, желобах, ендовах) устанавливают нагревательные кабели, препятствующие образованию наледи по ходу движения талых вод. Питание кабеля осуществляется от электрической сети с напряжением 220-230 В.
Управление процессом нагрева осуществляется через специальный терморегулятор, работающий автоматически. Команды к терморегулятору поступают от датчиков, установленных на кровле. В случае возникновения ситуаций, которые могут стать причиной образования льда, например, осадки в холодный период времени или оттепель с капельным таянием снега, термостат дает сигнал о необходимости подачи энергии, в результате чего начинается нагрев электрического кабеля. Это приводит к образованию воды, свободно стекающей по трубам и желобам. Сегодня на смену термостатам пришли программируемые терморегуляторы.
Обратите внимание! Специалисты не рекомендуют удешевлять работы и монтировать нагревательный кабель только на поверхности кровли, отказываясь от обогрева водостоков. Это обусловлено тем, что снег и лед зачастую могут полностью забивать желоба и водосточные трубы, что может привести к нарушению их целостности. Чтобы этого не произошло, необходимо обеспечить беспрепятственное схождение талой воды с крыши
Функции и задачи системы антиобледенения:
Осуществив монтаж антиобледенения кровли, вы предотвратите образование сосулек, скопление снежных масс на кровле и, как следствие их падение, которое является причиной травмоопасных ситуаций;
Учитывая вышесказанное, можно утверждать, что установка антиобледения крыши способствует снижению механической нагрузки на ее конструкцию;
Увеличение эксплуатационного срока кровельных материалов, системы водостоков и других конструктивных элементов кровли;
Установка системы обогрева водостоков и кровли позволит устранить проблему ручной очистки кровли от снега и ледяных масс;
Организация регулярного и своевременного отвода талой воды с крыши и водостоков;
Благодаря особенностям системы (наличию специализированных датчиков), вы получаете возможность полностью автоматизировать процесс подогрева крыши;
В качестве преимущества системы можно рассмотреть максимальную доступность и легкость ее монтажа, который сможет осуществить самостоятельно даже неопытный мастер.
Обратите внимание! Если вы отказываетесь от монтажа системы обогрева водостоков и кровли, мотивируя это большими затратами на электроэнергию, специалисты спешат развеять ваши сомнения – при условии правильной укладки кабеля, последний обеспечит надежный обогрев системы ливневых водостоков, потребляя при этом не более 200-500 Вт, что зависит от площади крыши
Устройство системы антиобледенения водостоков и кровли
Нагревательная часть включает в себя:
Нагревательные кабели;
Крепежные элементы.
Распределительная и информационная часть представляет собой комплект, включающий:
Силовые и информационные (сигнальные) кабели;
Монтажные элементы;
Распределительные коробки, в которых осуществляется коммутация проводов.
Данная часть системы отвечает за передачу электрического питания к нагревательной части, а также передачу сигналов от датчиков контроля обогрева кровли к щитку управления.
Система управления, в состав которой входят следующие элементы:
Терморегулятор антиобледенения;
Пусковые и защитные приборы, например, входной трехфазный защитный автомат, прибор защитного отключения, защитные автоматы на каждую фазу и др.;
Сигнальная лампа.
Обратите внимание! В целом комплектация подсистемы управления подбирается с учетом мощности системы антиобледения водостоков и кровли. Нагревательная часть, для монтажа которой использовался саморегулирующийся кабель, может работать автоматического управления. Это обусловлено его способностью самостоятельно регулировать мощность под влиянием температуры и наличия осадков
Особенности системы обогрева водостоков и кровли
Конструктивные особенности и принцип монтажа системы обогрева водостоков и кровли зависят от следующих факторов:
Климатические особенности региона;
Вид крыши;
Тип электрического кабеля.
Особое внимание необходимо уделить разновидностям кровли, напрямую определяющим конструктивные особенности системы антиобледенения водостоков.
Теплая кровля. В связи с тем, что в процессе ее монтажа не уделяется достаточного внимания изоляции, зачастую на ней образуются ледяные наросты, которые, из-за конструктивных особенностей кровли, тают даже при отрицательных температурах, после чего вода, стекая на холодную кромку, замерзает. Специалисты рекомендуют учитывать это и прокладывать по кромке отопительные секции в виде петель, ширина которых составляет от 30 до 50 см, а удельная мощность – 200-500 Вт/кв. м;
Холодная кровля, обогрев которой характеризуется принципиальными отличиями. В связи с тем, что они качественно изолированы и зачастую отличаются наличием хорошо вентилируемого чердачного помещения, для их обогрева специалисты рекомендуют осуществлять монтаж только системы антиобледенения водостоков, линейная мощность которой составляет 20-30 Вт/кв. м с постепенным увеличением до 60-70 Вт/кв. м. по мере увеличения длины водостока.
Монтаж системы антиобледенения водостоков и кровли своими руками
План проектирования системы:
Правильное определение зон обогрева кровли, где будет осуществляться укладка электрокабеля;
Выбор подходящего типа электрического кабеля;
Подбор системы управления и определение локализации соединительных коробок;
Расчет длины и выбор способа укладки кабеля;
Расчет мощности системы;
Подбор крепежных элементов и укладка кабеля;
Подбор автоматики для щитка управления.
Определение зон обогрева кровли
Зоны обогрева кровли – места наибольшего скопления снега и наледи, где необходимо произвести укладку электрического кабеля. Чтобы обеспечить беспрепятственный отвод талой воды, укладку кабеля производят на следующих участках:
Водосточные желоба, их элементы и пространство вокруг них;
Водосточные трубы на всем протяжении;
Водосборники и дренажные лотки;
Карнизы на кровле;
На линиях стыков отдельных участков кровли и смежных стен, в ендовах.
Обратите внимание! Планирование обогрева водостоков должно осуществляться с учетом обогрева всей кровли, так как в противном случае снижается эффективность всей системы. В процессе монтажа системы кабель антиобледенения укладывают по ходу стекания талой воды. Важно использовать только водонепроницаемые секции, а их фиксацию осуществлять максимально надежно. Зачастую поверх водосточных труб устанавливают ограничители натяжения кабелей.
Выбор типа электрического кабеля
Эксплуатация электрического кабеля, используемого для обогрева водостоков и кровли, осуществляется в технически сложных условиях – на него воздействуют влага, перепады температур, механические нагрузки. В связи с этим, он должен отвечать следующим требованиям:
Быть герметичным и устойчивым к атмосферным воздействиям;
Быть индифферентным к температурным перепадам и сохранять свои первоначальные характеристики даже при отрицательных температурах;
Обладать высокой механической прочностью, чтобы без проблем выдерживать воздействие возможной снеговой нагрузки;
Быть безопасным в плане электроизоляционных характеристик.
Обратите внимание! Приобрести электрический кабель можно в бухтах или в виде готовых греющих секций, представляющих собой фрагменты кабеля фиксированной длины с муфтой и проводом, предназначенным для подключения к сети
Кабель, поставляемый в бухтах, чаще всего применяется для водоотливов и монтажа систем антиобледенения на кровлях сложной конфигурации, в связи с чем, в стандартных ситуациях опытные мастера советуют выбирать готовые секции. Они считаются более удобным вариантом, простым в монтаже.
Функционирование систем антиобледенения может осуществляться на базе греющих кабелей двух типов:
Резистивные;
Саморегулирующие.
Рассмотрим более подробно характеристики каждой группы.
Тип № 1. Резистивные кабели
Резистивные кабели – традиционный вариант, отличительной особенностью которого является одинаковая выходная мощность по всей длине и одинаковое тепловыделение. На разрезе представляет собой металлическую жилу, изоляционный слой, медную оплетку и внешнюю оболочку. В процессе монтажа систем антиобледенения водостоков рекомендуют использовать резистивные кабели, тепловыделение которых составляет 15-30 Вт/м, а рабочая температура – 250 градусов.
Обратите внимание! Одной из основных особенностей резистивного кабеля является постоянное сопротивление и одинаковый нагрев по всей длине. Степень нагрева определяется только силой тока и не зависит от внешних условий, которые могут быть диаметрально противоположными для разных участков кабеля. Например, один из участков кабеля может располагаться в трубе, другой – под открытым небом, а третий – прятаться под листвой или снегом. В связи с этим, для оптимального функционирования того или иного участка кабеля требуется различное количество тепла, однако резистивный кабель не может самостоятельно регулировать температуру в зависимости от внешних условий. Это является причиной высокого, но часто непродуктивного потребления энергии.
Выделяют несколько разновидностей резистивных кабелей:
Последовательные резистивные кабели – разновидность, которая характеризуется достаточно простым строением. Его основу составляет сплошная токопроводящая жила, представленная медным проводом и сверху покрытая изоляционным слоем. Сверху провод покрыт экранирующей оплеткой, препятствующей электромагнитному излучению и выполняющей функцию заземления. Внешний слой провода представлен полимерной оболочкой, защищающей от короткого замыкания.
Высокая гибкость, благодаря которой его можно использовать при монтаже систем обледенения для кровли сложной конфигурации;
Простота монтажа, обусловленная отсутствием необходимости задействовать «лишние» элементы;
Доступная цена.
Зональные резистивные кабели – усовершенствованная разновидность последовательных кабелей, конструктивную основу которых составляют две параллельно расположенных жилы, проводящие ток. Вокруг них – нагревающая проволока, накрученная в виде спирали и характеризующаяся высоким сопротивлением. Обычно нихромовая, эта спираль через контактные окна в изоляции поочередно взаимодействует с обеими токопроводящими жилами, образуя независимые зоны тепловыделения. В случае перегрева, выйдет из строя только одна функциональная зона, тогда как остальные продолжат свою работу.
Преимущества резистивного зонального кабеля:
Наличие независимых зон тепловыделения, позволяющее предотвратить перегрев кабеля;
Высокая гибкость, позволяющая использовать его для обогрева кровель со сложной конфигурацией;
Доступная цена.
Тип № 2. Саморегулирующиеся кабели
Саморегулирующиеся кабели – отличаются от своего резистивного аналога наличием матрицы – полупроводниковой прослойки, соединяющей две токопроводящие жилы. Помимо этого, на срезе саморегулирующегося кабеля можно увидеть фотополимерную изоляцию, экранирующую оболочку, представленную фольгой или проволочной оплеткой, а также наружную пластиковую изоляцию.
Антон_Росляков
