Электрический водонагреватель с одним баком или двойным — что лучше

Суббота, 18 Мая 2025 г. 02:27 (ссылка)

Чтобы не зависеть от отключений горячей воды и не кипятить на плите ведра, в квартире или доме, ставят бойлер. Бойлер включают в розетку, и он нагревает холодную воду. По сути, это большой кипятильник, принцип работы бойлера такой же. В статье мастер сантехник расскажет о накопительных водонагревателях с двойным баком, в чем их плюсы и минусы.

Зачем нужен второй бак

Накопительные водонагреватели с двойным баком сегодня есть в линейках многих брендов. Производители утверждают, что такая конструкция экономит электроэнергию и сокращает время подготовки горячей воды. Попробуем разобраться, так ли это.

Виды

Существуют три разновидности бойлеров с двойным баком. Они отличаются количеством ТЭНов и распределением мощности по ним.

Бойлеры с одним ТЭНом

Только один из двух баков оснащен ТЭНом, второй бак соединен с первым переливными трубками.

Первый бак прогревается намного быстрее второго, затем горячая вода из первого бака переливается во второй благодаря конвекции и вытесняет холодную воду к ТЭНу. Такой бойлер действительно даст горячую воду быстрее классического с одним баком.

Вопрос — насколько быстрее и за счет чего?

Все бойлеры с двойным баком имеют баки одинакового размера, так что выигрыш во времени может быть максимум в два раза. То есть, если обычный 80-литровый бойлер прогревается за 4 часа, бойлер с двойным баком той же мощности и объема даст горячую воду уже через 2. Но это в идеале. На самом же деле, это время будет больше, а вот насколько — зависит от устройства переливов между баками. Причем, чем быстрее прогреется первый бак, тем дольше будет греться второй. За уменьшенное время прогрева первого бака придется расплачиваться увеличенным временем прогрева всего объема воды. То есть, если в обычном бойлере вода прогревается за 4 часа, в гипотетическом нагревателе с двойным баком первый бак нагреется за 3, а весь объем — за 5 часов. Такой размен может быть выгоден, когда объема горячей воды бойлера вам хватает, но 1-2 раза в день вы все-таки полностью его выкачиваете. Например, в семье есть маленький ребенок, для купания которого раз в день наполняется ванна, забирающая всю воду из бойлера. Водонагреватель с двойным баком в такой ситуации хоть ненамного, но облегчит жизнь остальным членам семьи.

Бойлеры с двумя ТЭНами разной мощности

Как правило, первый ТЭН мощнее второго в 1,2-1,5 раз. В результате в первом баке вода греется быстрее, чем во втором.

Разница примерно такая же, как в предыдущем случае. Возьмем тот же 80-литровый бойлер. Если обычный нагреется за 4 часа, то бойлер с двойным баком и с двумя ТЭНами будет греться чуть дольше, но в первом баке горячая вода будет уже часа через 3. Бойлеры такого типа эффективнее, чем бойлеры с одним ТЭНом, но стоят дороже.

Кроме того, бойлер с двумя ТЭНами может работать в различных режимах — с обоими включенными ТЭНами или только с одним из двух. Производители утверждают, что подбор режима нагрева в соответствии с режимом использования воды позволяет экономить электроэнергию, но об этом ниже.

Бойлеры с двумя ТЭНами одинаковой мощности

Рассмотрим два бойлера одинаковой мощности и объема. Первый с одним баком и одним ТЭНом, второй — с двумя баками и двумя ТЭНами одинаковой мощности. Очевидно, что до заданной температуры они нагреются за одинаковый период времени. То есть, никакого выигрыша во времени не будет.

Да, большинство таких водонагревателей поддерживают «экономичный» режим работы на одном ТЭНе. В этом режиме они работают, как рассматривалось выше — ТЭН сначала нагревает «свой» бак, а потом соседний за счет конвекции. Но реальной экономии в таком режиме работы нет. Потому что мощность водонагревателя не влияет на его экономичность*. Не имеет значения, один ТЭН в бойлере или два, и какая у них мощность — электроэнергии на нагрев определенного объема воды затратится одинаковое количество. Более мощный бойлер просто потратит на это меньше времени. Да, мощный бойлер сильнее нагружает сеть, но вы же не будете брать в дом прибор, превышающий возможности сети. Бойлеры с двумя ТЭНами, с регулировкой мощности и другими подобными опциями — просто маркетинговая уловка. Если сеть рассчитана на создаваемую нагревателем нагрузку, использовать его следует на максимальной мощности. Так что особого смысла в покупке бойлера с двойным баком и одинаковыми ТЭНами нет — в эксплуатации он ничем не отличается от обычного.

Справедливости ради следует заметить, что более мощный бойлер все же менее экономичен — поскольку он быстрее нагревается, потери тепла в окружающее пространство будут чуть больше. Но эта разница настолько невелика, что полностью покрывается разностью в цене — более мощные бойлеры всегда дороже.

Плюсы и минусы

Водонагреватели с двойным баком обладают несколькими положительными сторонами:

Наиболее значимым преимуществом перед другими видами устройств являются скромные размеры: даже при больших объёмах (от 50 до 100 литров) ширина бака не превышает 23-28 сантиметров.

Быстрый нагрев. Достигается путем установки двух баков, которые сообщаются друг с другом трубкой. Это позволяет использовать одновременно два нагревательных элемента на один и тот же объем воды.

Большинство моделей оснащаются специальными устройствами — рассекателями, которые регулируют процесс смешивания горячей и холодной воды. Это увеличивает эффективность нагрева и сводит к минимуму издержки и бесполезные потери тепла, так как холодная вода поступает постепенно, не снижая резко температуру внутри бака.

Из недостатков плоских устройств для нагрева отмечают:

Водонагреватели с двойным баком дороже.

Прогрев всего объема воды может занимать большее время, чем в бойлере с одним баком.

Водонагреватели с двойным баком действительно могут обеспечить вас горячей водой быстрее, чем бойлер с одним баком. Но ненамного — максимум раза в полтора, что все равно составит от нескольких десятков минут до пары-тройки часов в зависимости от объема. Дать горячую воду «мгновенно» могут только проточные водонагреватели или газовые колонки.

В заключении

Очень важно, чтобы бренд вашего водонагревателя зарекомендовал себя одним из лучших на рынке. У хороших производителей всегда есть собственные запатентованные технологии, длительные сроки гарантий, фирменные салоны или шоу-румы и хорошо подготовленные специалисты, которые помогут вам сделать правильный выбор. Традиционно лучшими компаниями, производящими бойлеры, считаются итальянские и немецкие. Именно их водонагреватели могут похвастаться множеством функций, экономичностью и продуманностью.

В продолжение темы посмотрите также наш обзор Выбор бойлера — время использования водонагревателя того или иного объема

Источник

https://tvin270584.livejournal.com/1655122.html

Метки: водонагреватель

Комментарии (0)Комментировать В цитатник или сообщество

MTK-GR

Новый проточный водонагреватель PRIMOCLIMA INTEGRA — технологии нового уровня!

Пятница, 16 Мая 2025 г. 17:05 (ссылка)

5922005_bannerIntegra130520252 (700x424, 214Kb)

Мощность 14 кВт, КПД свыше 92%, нагрев воды за 4 секунды.

Рабочее давление до 12 бар, производительность до 15,14 л/мин — идеален для дома и квартиры. Сенсорное управление, защита от накипи и встроенная система ELCB для безопасности.

Напряжение: 380–400 В (3 фазы).

Компактный размер, стильный дизайн (чёрный и белый).

Горячая вода мгновенно и без перебоев!

https://www.mtk-gr.ru/katalog/elektricheskie-protochnye-vodonagrevateli/primoclima

Комментарии (0)Комментировать В цитатник или сообщество

Антон_Росляков

Электрокотел и бойлер косвенного нагрева — схемы подключения

Среда, 02 Апреля 2025 г. 08:13 (ссылка)

В большинстве частных домов, особенно расположенных за чертой города, технически отсутствует возможность подключения к центральным коммуникационным сетям: водоснабжения, канализации и отопления, но при этом проблем с электричеством, как правило, не существует. Поэтому разумно для системы отопления установить электрокотел, объединив его с бойлером косвенного нагрева для решения другой задачи – обеспечения дома горячей водой. В статье мастер сантехник рассмотрит схемы подключения электрического котла с бойлером косвенного нагрева.

Стоит ли ставить электрокотел и бойлер косвенного нагрева

Такое сочетание оборудования достаточно хорошо себя зарекомендовало.

К преимуществам системы хочу отнести такие моменты как:

Полная автоматизация за счет термодатчиков.

Во время открытия любого крана насос приводится в действие, хозяин дома или квартиры моментально получает воду, нагретую до нужной температуры.

Тепловые потери происходят в редких случаях и сводятся к минимуму, например, при значительном заборе воды.

Существуют также минусы представленной системы, я для себя отметил такие нюансы как:

Значительные расходы на оборудование, монтаж и обслуживание.

При продолжительном использовании больших объемов горячей воды интенсивность отопления понижается.

Большие габариты, два агрегата и разводка займут достаточно много места в любой постройке, конструкция не получится максимально компактной, для ее размещения я всегда советую выделять отдельное помещение.

Несмотря на все минусы нельзя опустить практичность такой системы, при ее наличии можно не беспокоиться об отсутствии горячей воды. Это достаточно удобно и не приносит дискомфорта в быту, оборудование себя быстро окупит, жить в доме будет намного комфортнее, а расход электроэнергии сведется к минимуму.

Схемы подключения

Существует несколько способов подключения, каждый из них имеет свои особенности.

Двухнасосная система

Она включает в себя два насоса, один из которых относится к самому бойлеру, другой — к системе отопления.

Одно из этих устройств может монтироваться как на подающем, так и на обратном патрубке. Подобная схема не предусматривает наличия трехходового крана. Подключение производится посредством обыкновенных тройников. Поток горячей воды из котла регулируется включением и отключением насосов.

Система автоматизирована, и остановка потока в нужный момент производится, благодаря температурному датчику, имеющему две пары контактов. Если вода в баке становится холоднее, активируется цепь, питающая насос, распложенный в бойлерном контуре. При достижении нужной степени нагрева происходит замыкание контактов, и подача теплоносителя останавливается.

Схема подключения через трехходовый клапан

Такая система будет практичной, если горячая вода потребляется в больших количествах, при монтаже всех составляющих создается два контура. За отопление помещений отвечает основная разводка труб, а дополнительная относится к нагреву резервуара с жидкостью для использования в бытовых целях.

Трехходовой клапан нужен для эффективного распределения теплоносителя между двумя контурами, он полностью автоматизирован и срабатывает, когда вода в накопителе опустится до заранее установленного значения.

Схема с гидравлической стрелкой

Для обеспечения равновесия между потоками теплоносителя используются специальный распределитель - гидрострелка.

Подобная схема часто применяется, если требуется направить теплоноситель из котла по нескольким направлениям.

Чтобы устранить резкие перепады давления в различных ответвлениях, организуется стабильное функционирование гидроколлектора с модулем гидравлического типа.

Схема с использованием рециркуляции

Применяется, когда требуется обеспечить максимальную скорость подачи горячей воды из котла. Организуется закольцованная магистраль, по которой в постоянном режиме циркулирует поток теплоносителя, регулируемый насосом. Для создания подобной системы потребуется подсоединение дополнительных узлов, таких как обратный клапан, автоматизированный отводчик воздуха, предохранитель клапан и расширительный бачок.

В продолжение темы посмотрите также наш обзор Теплообменники для Горячего Водоснабжения — назначение, виды, схемы монтажа

Источник

https://tvin270584.livejournal.com/1637523.html

Метки: водонагреватель бойлер косвенного нагрева электрический котел

Комментарии (0)Комментировать В цитатник или сообщество

Антон_Росляков

Бойлер косвенного нагрева — устройство и принцип работы

Среда, 09 Января 2025 г. 03:26 (ссылка)

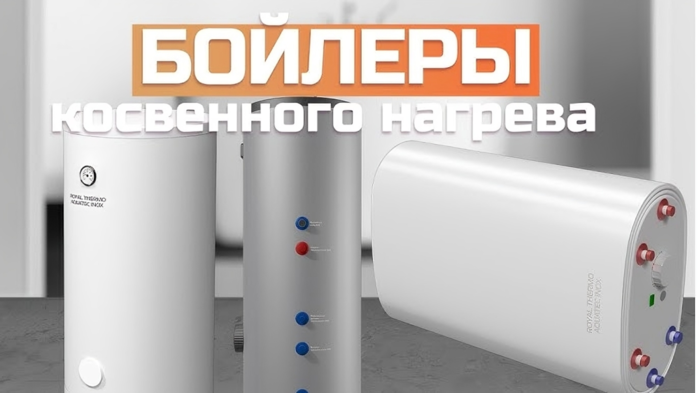

2546267_Boiler_kosvennogo_nagreva__ystroistvo_i_princip_raboti (700x393, 176Kb)

Сегодня каждый человек хочет жить в комфортных условиях, и представить свою жизнь без горячей воды уже просто невозможно. Однако в работе центрального водоснабжения часто происходят сбои и неполадки, а в некоторых домах и вовсе нет подключения к центральному отоплению. Не стоит забывать и владельцев частных домов. Решить такие проблемы поможет бойлер косвенного нагрева. О его устройстве и принципе работы расскажет мастер сантехник.

Что такое бойлер косвенного нагрева

Бойлер косвенного нагрева — это бак с водой, из которого выделяется тепло, поступающее из системы отопления.

Конструкция бойлера состоит из:

корпуса;

утеплителя,

бака;

термометра;

теплообменника (змеевика);

магниевого анода (защищает от коррозии).

Принцип работы и виды

Характерной чертой функционирования бойлера косвенного нагрева, является то, что это устройство работает только вместе с внешними источниками отопления.

От источника по змеевику двигается теплоноситель. Благодаря насосу происходит циркуляция теплоносителя и непосредственно нагрев воды, которая находится в бойлере. Холодная вода попадает в бойлер по трубам водоснабжения.

Специальные патрубки предназначены для того, чтобы можно было подключать его к источнику подачи теплоносителя. После того как теплоноситель проходит весь цикл по змеевику, он снова попадает в отопительную систему через выходной патрубок.

Обратите внимание! Теплообменный процесс происходит наиболее эффективно в змеевиках с большим диаметром. Но в таком случае, чтобы теплоноситель нагревался, мощность теплогенератора должна быть более сильной

Осуществляя выбор бойлера, важно учитывать характеристики помещения, в котором он будет находиться.

Есть следующие виды бойлеров косвенного нагрева:

Бойлер косвенного нагрева настенный. Крепится к стене на небольшом расстояние от пола, он небольшого размера и маловместителен.

Бойлер косвенного нагрева напольный. Выпускается разных размеров и может применяться в промышленных целях, однако чтобы его разместить нужно отдельное помещение.

Вертикальный бойлер. Самый распространенный тип, т.к. достаточно компактный и позволяет экономить пространство.

Горизонтальный бойлер. Очень вместительный и может применяться на предприятиях, с такой установкой поддерживать нужный уровень воды значительно проще, поэтому дополнительный насосы устанавливать не придется.

Бойлер со змеевиком. Бывает одноконтурным и двухконтурным, большим спросом пользуется первый вариант.

Бойлер с рециркуляцией. Благодаря ему вода в кран подается мгновенно, однако, для того чтобы установить циркуляцию, в резервуаре нагревателя должен быть третий вход.

Накопительный бойлер. Наиболее оптимальный вариант, благодаря которому можно не только нагревать воду, но и сохранять ее в горячем состоянии.

Бойлер косвенного нагрева с ТЭНом называется комбинированным бойлером: в этом устройстве сочетаются два принципа нагрева: прямой и косвенный.

Про бойлеры прямого и комбинированного нагрева можно прочитать здесь.

Достоинства и недостатки

Бойлер косвенного нагрева — устройство, которое обладает множеством достоинств, но наряду с ними выделяются и некоторые недостатки.

Отметим плюсы и минусы этих приборов.

Плюсы:

Высокая производительность;

Могут нагревать воду в больших количествах;

Экономичность: на нагрев воды тратится немного средств;

Легкость монтажа;

Позволяет подавать горячую воду сразу по нескольким направлениям.

Минусы:

Высокая стоимость самого аппарата и монтажных работ, а также котла отопления, который нужно будет устанавливать предварительно. Поэтому затраты на начальном этапе будут немаленькими.

Длительный процесс первого нагрева. Однако этот недостаток кратковременный и с ним вы будете сталкиваться только при запуске системы, в начале отопительного сезона.

Для всей конструкции требуется достаточно много места. Поэтому такое оборудование пригодно больше для частных домов, где есть помещение, которое можно выделить для бойлера.

Как выбрать бойлер косвенного нагрева

Если вы желаете купить бойлер косвенного нагрева, то выбирая его, обязательно учитывайте следующие моменты:

Ёмкость бака, обязательно произведите расчет воды, которая расходуется вашей семьей. В среднем одним человеком расходуется 100 литров горячей воды ежедневно. Учитывая количество членов в семье, вы сможете выбрать подходящий вам по объему бойлер.

Оценка экономической целесообразности покупки, бойлер косвенного нагрева оправдывает себя только в том случае, если расход воды составляет не менее 1,5 литра в минуту. Обычно такое потребление воды характерно для 4-5 человек и более.

Время подогрева.

Материал теплоизоляции, у аппаратов более низких по цене в качестве теплоизоляции используется поролон, в то время как бойлеры подороже оснащены такими качественными материалами как: минеральная вата или пенополиуретан.

Габариты, не нужно забывать, что такое оборудование имеет достаточно большие размеры и монтируется рядом с котлом отопления. Поэтому выбирая его, надо учитывать размер помещения, в котором он будет расположен.

Мощность котла, от нее зависит, сможет ли он обеспечить одновременно обогрев помещения и работу бойлера.

Наличие элементов защиты (термостата, предохранительного клапана и др.), на наличие этих элементов обязательно нужно обращать внимание, т.к. именно они выполняют функцию защиты от перепадов давления внутри бака и чрезмерного нагрева воды.

Гарантийный срок, предварительно узнайте, есть ли в месте вашего проживания или рядом сервисный центр, занимающийся ремонтом бойлеров производителя, выбранного вами.

Производитель, лучше покупать бойлеры косвенного нагрева у производителей, имеющих хорошие отзывы.

Обратите внимание! Выбирая бойлер, обязательно нужно уделять внимание мощности источника отопления. Потому что агрегат с малой мощностью, не сможет нагреть воду до нужной температуры.

Расчет ёмкости бака

Для того, чтобы рассчитать нужный объем бойлера, необходимо определить сколько горячей воды за раз или за короткий промежуток времени расходуется.

Снимая показания, руководствуйтесь утренним временем, когда дети собираются в школу или сад, а взрослые — на работу. Ведь в это время все принимают душ, умываются, чистят зубы, а значит воды в это время суток расходуется больше всего. Если по какой-либо причине у вас нет возможности снять показания, то вы можете воспользоваться таблицей, в которой приведены показатели расхода горячей воды различными приборами.

Рассчитав эти замеры, к полученной цифре надо прибавить запасной объем в 10-15 %. Таким образом, вы получите объем бойлера, который будет оптимальным для вашей семьи.

Как сделать бойлер косвенного нагрева своими руками

Чтобы изготовить бойлер косвенного нагрева своими руками качественно, первоочередно, необходимо ознакомиться с устройством и принципом работы этого агрегата.

Намного проще изготовить бойлер, имея под рукой чертеж с указанием всех габаритных размеров, формы и расположения всех элементов.

Воспользовавшись чертежом и имея под рукой все необходимые инструменты, создать описанную конструкцию будет несложно. Однако успех работы будет зависеть именно от расчетов, поэтому очень важно произвести их правильно.

Расчет мощности

Этот параметр зависит от трех показателей:

Скорость циркуляции.

Температура воды в баке.

Температура теплоносителя.

Чтобы рассчитать мощность водонагревателя, необходимо взять за норму следующие параметры: циркуляционный насос на 1 атм., который может перегонять 200 литров жидкости в час, наибольшая температура теплоносителя — 85˚С. Это та информация, без которой нельзя приступать к работе.

Расчет бака

Площадь емкости на 120 литров выcсчитывается по формуле:

S = V/h = 0,12/0,9 = 0,133 кв.м.

Где:

V – объем емкости, измеряется в литрах;

H – высота. У моделей именитых марок в среднем она составляет 0,9 м.

Затем из площади круга основания, нужно вычислить радиус:

R = √S/π = √0,133/3,14 = 0,205 м = 20,5 см

Диаметр самого круга будет 41 см.

И последнее, что нужно знать — длина окружности:

L = 2*πr= 2*3,14*0,205 = 1,28 м

Вычислив все эти параметры, можно приступать к сварке.

Обратите внимание! Нержавейка плохо поддается варке и справиться с ней можно только используя аргонодуговую сварку и переменный ток.

Обратите внимание! Бойлер нуждается в периодической чистке.

Расчет змеевика

Чаще всего его изготавливают из меди, поэтому необходимо обзавестись тонкой трубкой, размерами 42*2,5 мм. 42 – это внешний диаметр, внутренний же в таком случае будет 37 мм.

Для начала нужно вычислить длину змеевика:

L= V/S= V/πR2 = 0,0044/3,14*0,01852 = 4 м

После этого надо узнать длину одного витка. Определив ее, можно будет узнать примерный диаметр змеевика.

Для примера возьмем змеевик радиусом 15 см.

L = 2πR = 2*3,14*15 = 94,2 см

В итоге, получается 4 полных витка.

Чтобы скрутить змеевик, надо воспользоваться поленом, диаметр его должен быть меньше, чем у бака бойлера. Свободные концы змеевика надо обязательно зафиксировать под прямым углом. За пределы емкости должны выходить 2 отрезка змеевика по 6-8 см.

Теплоизоляция и сборка

В качестве теплоизоляции может использоваться монтажная пена, минвата, полиуретан и др.

Поверх нанесенной теплоизоляции для лучшего эффекта, бойлер можно «укутать» тонким листом металла или утеплителем из фольги.

При самостоятельном изготовлении бойлера косвенного нагрева процесс его сборки включает следующие шаги:

В баке из нержавейки делаем 3 отверстия диаметром 3/4″ и подсоединяем к ним шаровые краны. Первый кран (в нижней части) отвечает за подачу воды, второй (в верхней части) — за забор воды, третий — за слив воды и поддержание давления.

Вставляем змеевик и смотрим, как он стал. Делаем отверстия в стенках бака для концов змеевика и припаиваем штуцера с резьбой. Припаиваем на концы змеевика резьбовые фитинги. Это необходимо для закрепления змеевика в баке.

Проверяем герметичность змеевика с помощью мыльного раствора и компрессора. Раствором обрабатываем змеевик и одно отверстие перекрываем, а через другое подаем воздух.

Закрываем бак бойлера при помощи плотной крышки. Изготовить её можно из двух листов стали и полиуретана (размещается межу ними). Не забываем приварить ободок и прикрепить ручку.

Утепляем конструкцию. Используем клей, проволоку или другие варианты закрепления утеплителя.

Проверяем бойлер на герметичность, подключив его к водопроводу.

Подключение

Произвести подключение бойлера косвенного нагрева можно по электрической и гидравлической системе.

Более результативной признана гидравлическая (двухнасосная). Один насос предназначен для обогрева жилого помещения, другой используется для косвенного нагрева самого бойлера.

Электрическая схема подключения предполагает систему переключения режимов — реле.

В процессе установки бойлера многие обыватели сталкиваются со сложностями и допускают ошибки:

Неподходящее место для расположения оборудования, во-первых, размещать его нужно как можно ближе к котлу и к выходу центрального снабжения.

Неправильное подключение к источнику холодной воды, чтобы работа аппарата была максимально эффективной, важно соблюдать последовательное подключение входа (вверху) и выхода (внизу) теплоносителя.

Неверное подключение насоса. В результате эта ошибка влечет за собой негативные последствия, ось двигателя располагается не горизонтально и из-за этого подшипники быстро выйдут из строя.
