Al_Maenna (Стимпанк) все записи автора



далее

Al_Maenna (Стимпанк) все записи автора

Томас Эдисон большинству из нас известен как изобретатель лампочки накаливания и фонографа. Но, помимо изобретений, которые мы знаем и по сей день, он придумал уйму странных вещей. Например, в 1875 году он изобрел электрическую ручку с мотором, питающийся от двух батарей.

далее

Al_Maenna (Стимпанк) все записи автора

далее

Al_Maenna (Стимпанк) все записи автора



для Вас подборка праздничных карточек прошлого и позапрошлого века:







далее

Al_Maenna (Стимпанк) все записи автора

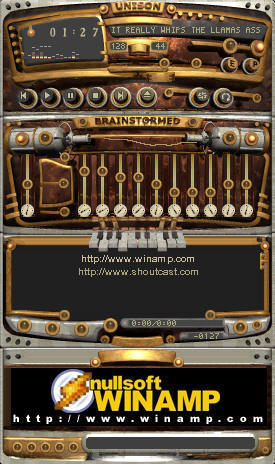

вот такие скины для популярного проигрывателя Winamp:

Unison Brainstormed v5

скачать тут

еще парочка

Al_Maenna (Стимпанк) все записи автора

коллекция "Fall 2006 Ready-to-Wear Dolce & Gabbana - Runway"







далее

Al_Maenna (Стимпанк) все записи автора

 1912 году русский юрист и губернатор Костромы в отставке Петр Петрович Шиловский приехал в Лондон и показал инженерам Wolseley Tool & Motorcar Company чертежи своего странного экипажа. Странность его состояла в том, что у четырехместной машины, оснащенной двигателем внутреннего сгорания, было всего два колеса — вдоль продольной оси машины. Это, тем не менее, совсем не мешало ей двигаться на самом малом ходу и даже просто стоять на месте без всяких подпорок.

Гирокар на тестовых прогонах. Граф Шиловский справа от водителя.  Гироскоп стоит за дверью в середине автомобиля.

далее

Al_Maenna (Стимпанк) все записи автора

Всюду_Малярия (Стимпанк) все записи автора Парова́я маши́на — тепловой поршневой двигатель, в котором потенциальная энергия водяного пара, поступающего из парового котла, преобразуется в механическую работу возвратно-поступательного движения поршня или вращательного движения вала.


Принцип действия паровой машины

Теоретическая индикаторная диаграмма паровой машиныПоршень образует в цилиндре паровой машины одну или две полости переменного объёма, в которых совершаются процессы сжатия и расширения, что показано на рис. 1 кривыми зависимости давления p от объёма V указанных полостей. Эти кривые образуют замкнутую линию в соответствии с тепловым циклом, по которому работает паровая машина между давлениями p1 и p2, а также объёмами V1 и V2.

Моменты начала и конца процессов расширения и сжатия пара дают четыре основные точки реального цикла паровой машины: объём Ve, определяемый точкой 1 начала или предварения впуска; объём конца впуска или наполнения Е, определяемый точкой 2 отсечки наполнения; объём предварения выпуска или конца расширения Va, определяемый точкой 3 предварения выпуска; объём сжатия Vc, определяемый точкой 4 начала сжатия. В реальной паровой машине перечисленные объёмы фиксируются парораспределительными органами. Принцип действия паровой машины показан на рис. 1 и 2.


Рис1.Работа паровой машины двойного действия





Рис2. Устройство паровой машины

Работа поршня 1 посредством штока 2, ползуна 3, шатуна 4 и кривошипа 5 передаётся главному валу 6, несущему маховик 7, который служит для снижения неравномерности вращения вала. Эксцентрик, сидящий на главном валу, с помощью эксцентриковой тяги приводит в движение золотник 8, управляющий впуском пара в полости цилиндра. Пар из цилиндра выпускается в атмосферу или поступает в конденсатор. Для поддержания постоянного числа оборотов вала при изменяющейся нагрузке паровые машины снабжаются центробежным регулятором 9, автоматически изменяющим сечение прохода пара, поступающего в паровую машину (дроссельное регулирование, показано на рисунке), или момент отсечки наполнения (количественное регулирование).

Al_Maenna (Стимпанк) все записи автора

Вашему вниманию предлагаю скрипку Строха. Этот, теперь довольно редкий инструмент был создан и запатентован Карлом Огастусом Строхом около 1899г.  для использования в записи музыкальных пластинок. Данный инструмент получил свое рспространение благодаря более сильному звуку и возможности его фокусировки, в отличие от классической скрипки.

еще про скрипку и ее фотографии

Al_Maenna (Стимпанк) все записи автора

Al_Maenna (Стимпанк) все записи автора

сайт студии создающий этот мультфильм:
http://www.studiomistral.com
присутствует информация по сюжету, история персонажей и наброски техники из мультфильма.

Al_Maenna (Стимпанк) все записи автора teaser:


полный ролик:

Al_Maenna (Стимпанк) все записи автора





Al_Maenna (Стимпанк) все записи автора

Над проблемой повышения скорострельности веками ломали головы сотни известнейших оружейников. Однако всех опередил скромный американский врач Ричард Джордан Гатлинг (Richard Jordan Gatling, 1818–1903). Доктор Гатлинг имел самую безобидную медицинскую специальность — он был гомеопатом и пытался лечить травяными настойками солдат Североамериканского Союза, которых массово косили простуда, пневмония, дизентерия и туберкулез. Больным его лечение мало помогало, и, быстро разочаровавшись в возможностях медицины, Гатлинг решил помочь несчастным иначе.

«Я думаю, что если бы мне удалось создать машину-ружье, которое, благодаря своей скорострельности позволило бы одному человеку выполнять работу ста, то это в значительной степени устранило бы необходимость набора больших армий, а, следовательно, значительно уменьшило потери в бою, и особенно, от болезней», — писал добрый доктор.

Возможно, ему не давала покоя слава его французского коллеги доктора Гильотена (Joseph-Ignace Guillotin, 1738–1814), придумавшего самое эффективное средство лечения головной боли, — гильотину.

В конструировании различной техники Гатлинг преуспел куда больше, чем в медицине. Еще в молодости он изобрел несколько сельскохозяйственных машин, а в 1862 году запатентовал разновидность гребного винта. В том же году он представил федератам свой знаменитый пулемет, который, как надеялся доктор, мог заменить собою целую роту стрелков.

На какое-то время самым скорострельным оружием стали револьверы и магазинные винтовки. Отдельные виртуозы могли делать из них по выстрелу в секунду. Однако на перезарядку магазинов, барабанов или стволов (существовали многоствольные револьверы) уходило немало времени, которого в бою могло и не быть.

Поэтому доктор Гатлинг взялся как раз за создание простой и надежной системы быстрой перезарядки. Его изобретение поражало одновременной оригинальностью и простотой. Шесть стволов (первой модели) были прикреплены к специальному роторному блоку, в пазах которого находились шесть затворов. Когда этот блок начинал вращаться, каждый из стволов (со своим затвором) по кругу проходил шесть этапов: открытия затвора, извлечения стрелянной гильзы, досылания нового патрона, закрытия затвора, подготовки и собственно выстрела.

Стрелять из этого пулемета можно было до бесконечности, пока не закончатся патроны или пока… не устанет стрелок, который приводил в движение эту адскую карусель с помощью обыкновенной ручки. Кстати, за эту особенность конструкции и скорострельность система получила прозвище «мясорубка».

А вот патроны в ней кончались очень редко. В первой модели они поступали в казенник из простого донельзя бункерного магазина, в котором они свободно лежали, как сигары в коробке. По мере необходимости их подсыпал туда еще один помощник стрелка. Если вдруг патроны застревали и переставали сыпаться в приемник, достаточно было просто стукнуть по бункеру кулаком. Для следующих были созданы вместительные многосекторные магазины в виде цилиндров или высоких коробов.

Осечек же пулемет Гатлинга не боялся — и это было его второе достоинство после небывалой для того времени скорострельности (200–250 выстрелов в минуту).

Орудия Гатлинга продолжали применяться на различных театрах военных действий в различных модификациях нескольких разных калибров. К 1876 году пятиствольная модель калибра 45 могла вести огонь со скоростью 700 выстрелов в минуту или даже до 1000 выстрелов при стрельбе короткими очередями.

Менее чем через двадцать лет «гатлинги» уже имели электрический привод и вели огонь со скоростью 3000 выстрелов в минуту. Система с несколькими стволами оказалась удачной с точки зрения скорострельности и охлаждения, однако вес многих стволов был крупным недостатком, а потому, когда удалось создать быстродействующие одноствольные системы, орудия Гатлинга исчезли до  наступления эры реактивной авиации. (Темп стрельбы имевшегося на тот момент авиационного оружия стал недостаточным для поражения быстролетящих целей, находящихся в прицеле считанные секунды (современные пулеметы созданные по системе Гатлинга могут производить до 16 000 выстрелов в минуту (авиационная пушка Юрия Журавлева)).

 Но история их боевого применения оказалась весьма длинной: война с племенами ашанти в 1874 году, Зулусская война и кампания Китченера в Судане. Применение «гатлингов» против белых людей казалось в то время делом нравственно подозрительным, но, тем не менее, в этот период они состояли на вооружении в Америке, Китае, Японии, Турции и России. В России они вообще стали настолько популярны, что было налажено их производство под названием орудия «Горолова», по фамилии офицера, под руководством которого было осуществлено их копирование.

Всюду_Малярия (Стимпанк) все записи автора http://www.genitron.com/unique.html
Сайт уникальных пистолетов.



http://steamcomix.narod.ru
На данном сайте выложено 12 комиксов Steampunk.
Приятного прочтения,господа.


Ссылка отсюда показывает,как работает револьвер.
http://www.genitron.com/IntRevolver.html

Всюду_Малярия (Стимпанк) все записи автора http://www.steamwars.com/

Всюду_Малярия (Стимпанк) все записи автора Автоматический револьвер конструкции полковника Фосбери впервые был продемонстрирован на оружейной выставке в 1900 году. Вцелом конструкция была аналогична снандартному армейскому веблею того времени. Револьвер имел стандартную размыкающуюся рамку , армейкий калибр и заряжался как стандартный револьвер. Но существовало одно важное отдичие: после выстрела всю работу проделывала автоматика, работающая за счёт силы отдачи.
Револьвер состоял из двух болков, соединённых между собой скльзящим соединением.
Верхний блок содержал ствол, барабан и курок. Нижний - рукоятку, спусковой крючок и возвратную пружину. После выстрела сила отдачи сдвигала верхний блок относительно нижнего, при этом барабан вращался на 1/12 диаметра, а курок взводился. Далее возвратная пружина возвращала верхний блок на место, при этом барабан доворачивался ещё на 1/12 диаметра, при этом следующая камора барабана оказывалась на одной линии с курком и стволом. Барабан фикстровался стопором. В случае, если спусковой крючок оставался в нажатом состоянии, взведённый курок снова ударял по капсюлю патрона и происходил выстрел, песле чего цикл автоматики повторялся. Если же спусковой крючок был отпущен, револьвер оставался во взведённом состоянии и для выстрела следовало только легко нажать на спуск.

Револьвер стрелял быстро и точно. Было произведено несколько малых серий семизарядных револьверов калибра 9 мм. Однако оружие не стало популярным. Отчасти из-за того, что в скользящий механизм засорялся пылью и грязь, отчасти из-за того, что для работы автоматики требовалась сильная отдача. А отчасти из-за появившихся за пять лет до этого автоматических пистолетов, которые быстро завоёвывали популярность.

Al_Maenna (Стимпанк) все записи автора

http://www.keiththompsonart.com/



еще

Al_Maenna (Стимпанк) все записи автора

еще 6
